Produkttyp	Elektronisches Schlagzeug
Marke	Vevor
Modell	MD200C-P
Anzahl der Drum-Kits	32 voreingestellte Kits
Anzahl der Klangfarben	480 Klänge
Demolieder	30 Stücke
Metronom-Tempobereich	30 bis 250 BPM
Metronom-Schlagarten	1 bis 9 Arten
Trainingsmodi	3 Modi (Schlagerkennung, leiser Schlag, Geschwindigkeit)
Aufnahmefunktionen	Aufnahme, Wiedergabe, Speichern, Zurücksetzen
USB-MIDI-Schnittstelle	Ja
Anzeige	Dreistellige LED
Stromversorgung	DC 9V Netzadapter
Anschlüsse	Gleichstrom, USB-MIDI, Kopfhörer, Audio-Eingang, Audio-Ausgang
Anzahl und Typ der Pads	7 Pads: 3 Toms, 1 Snare, 1 Bassdrum, 3 Becken
Pad-Einstellungen	Empfindlichkeit, Auslöseschwelle, Übersprechen
Maximale Ausdehnungsbreite	1,2 Meter
Wartung	Weiches, trockenes Tuch; Hitze, Feuchtigkeit und Lösungsmittel vermeiden
Konformität	FCC Teil 15, WEEE-Richtlinie 2012/19/EU
Enthaltenes Zubehör	Soundmodul, Ständer, 3 Becken, 3 Toms, Snare, Bassdrum, Pedal, Kabel, Adapter, Schraubendreher, Schlüssel
Garantie	Elektronische Garantieurkunde (siehe Vevor-Website)
Herstellungsland	China (Shanghai)

Häufig gestellte Fragen - MD200C-P Vevor

Wie installiere ich das elektronische Schlagzeug Vevor MD200C-P?

Befolgen Sie die Installationsanleitung im Handbuch: Überprüfen Sie zuerst die Teile, montieren Sie das Gestell aus Eisenrohren, installieren Sie Toms und Becken auf den Halterungen, befestigen Sie die Bassdrum mit dem Schlägel, schließen Sie die Triggerkabel an und schließen Sie schließlich die Stromversorgung an. Achtung: Die maximale Ausdehnungsbreite von 1,2 m nicht überschreiten.

Wie stelle ich die Empfindlichkeit eines Pads ein?

Drücken Sie KIT, dann SELECT. Schlagen Sie das einzustellende Pad an. Verwenden Sie die +/- Tasten, um den Parameter S (Empfindlichkeit 01-06), t (Auslöseschwelle 01-32) oder c (Übersprechen 01-32) auszuwählen. Drehen Sie das Einstellrad zur Anpassung. Halten Sie - gedrückt, um zu speichern (Anzeige SAV). Hinweis: Die 3 Toms können nicht einzeln eingestellt werden.

Wie verwende ich das Metronom?

Drücken Sie METRONOME. Das Display zeigt die Geschwindigkeit (Standard 120 BPM). Drehen Sie das Einstellrad oder verwenden Sie +/- um das Tempo zu ändern (30-250 BPM). Drücken Sie CLICK zum Starten/Stoppen. Im Metronom-Modus drücken Sie SELECT, um die Schlagart (r: 2,4,8,16), die Anzahl der Schläge (b: 01-09) und die Lautstärke (L: 00-31) einzustellen.

Wie nehme ich eine Performance auf?

Stellen Sie sicher, dass Sie sich im KIT- oder CLICK-Modus befinden. Drücken Sie REC: Das Display blinkt 'REC'. Schlagen Sie ein Pad an, um die Aufnahme zu starten (Display zeigt '-'). Drücken Sie erneut REC zum Stoppen: Display zeigt 'A-1'. Drücken Sie >/|| um die Aufnahme abzuspielen. Eine neue Aufnahme löscht die vorherige.

Wie schließe ich Kopfhörer an?

Schließen Sie Ihren Kopfhörer an die PHONES-Buchse auf der Rückseite des Soundmoduls an. Der Ton der Lautsprecher wird automatisch stummgeschaltet. So können Sie spielen, ohne zu stören. Wichtig: Verwenden Sie Kopfhörer mit geeigneter Impedanz (normalerweise 32-64 Ohm).

Wie verwende ich die USB-MIDI-Funktion?

Verbinden Sie ein USB-B-Kabel (nicht im Lieferumfang enthalten) zwischen dem USB-MIDI-Anschluss des Moduls und Ihrem Computer oder Smartphone. Das elektronische Schlagzeug fungiert als MIDI-Controller. Hinweis: Um das Audio zu synchronisieren, schließen Sie den Audioausgang Ihres Geräts an den AUDIO IN-Anschluss des Moduls an.

Was tun, wenn ein Pad keinen Ton erzeugt?

Überprüfen Sie zuerst das Verbindungskabel: Es muss richtig eingesteckt sein. Stellen Sie dann sicher, dass die Lautstärke dieses Pads nicht auf Null steht. Für die Bassdrum muss der Schalter am Modul (Switch A/B) je nach Konfiguration auf Position A (mechanisch) oder B (Pedal) stehen. Wenn das Problem weiterhin besteht, setzen Sie die Einstellungen zurück, indem Sie + gedrückt halten, bis 'RES' angezeigt wird.

Wie reinige ich das elektronische Schlagzeug?

Verwenden Sie ein weiches, trockenes, leicht feuchtes Tuch (klares Wasser), um die Pads und das Modul abzuwischen. Verwenden Sie niemals Farbe, Verdünner, Alkohol oder Chemikalien. Vermeiden Sie übermäßige Feuchtigkeit und lassen Sie kein Wasser in die Anschlüsse eindringen.

Wie wechsle ich das Drum-Kit?

Drücken Sie die Taste KIT, um die aktuelle Kit-Nummer anzuzeigen (01 bis 32). Drehen Sie das Einstellrad oder drücken Sie +/- um ein anderes Kit auszuwählen. Die Liste der 32 Kits (Pop, Rock, Metal, usw.) finden Sie im Anhang des Handbuchs.

Wie setze ich die Werkseinstellungen zurück?

Um alle Parameter zurückzusetzen (einschließlich der Pad-Einstellungen), halten Sie die Taste + gedrückt, bis das Display 'RES' anzeigt. Lassen Sie los: Der Reset ist durchgeführt. Achtung: Dieser Vorgang löscht Ihre benutzerdefinierten Einstellungen.

BEDIENUNGSANLEITUNG MD200C-P Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

ELEKTRONISCHES SCHLAGZEUG BENUTZERHANDBUCH

MODELL: MD200C-PM, MD200DP

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

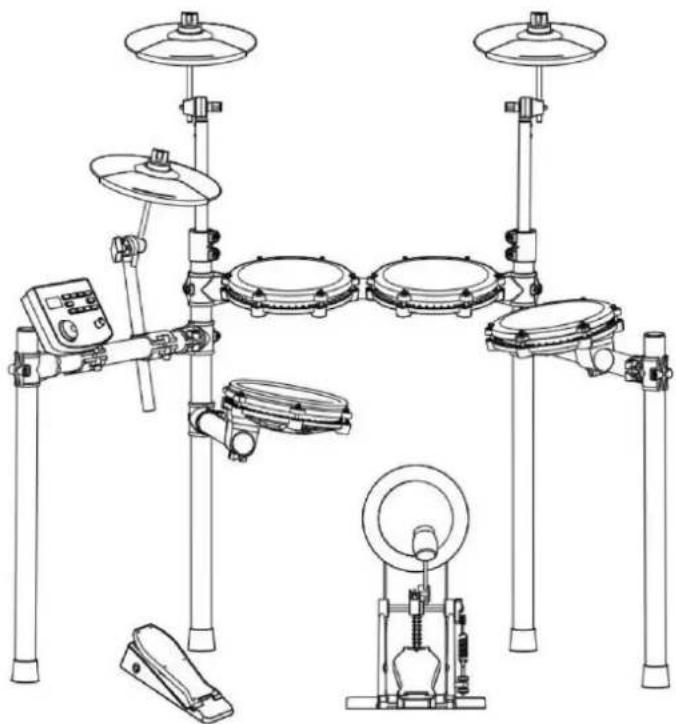

ELEKTRONISCHES SCHLAGZEUG

MODELL: MD200C-P, MD200D-P

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung? Kontaktieren

Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

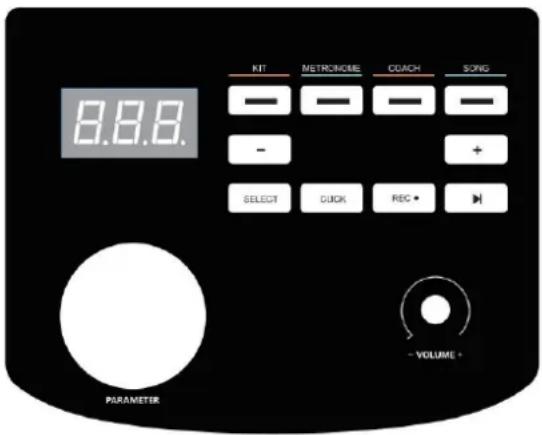

FUNKTION EINFÜHRUNG

Vielen Dank, dass Sie sich für unser elektronisches Schlagzeug entschieden haben. Das elegante und filigrane elektronische

Schlagzeug ist die perfekte Kombination aus moderner neuer

elektronischer Technologie. •Bevor Sie dieses Produkt verwenden, müssen Sie die Anweisungen ausführlich lesen.

• 32 Schlagzeugsätze, 480 Klangfarben, 30 Lieder
• Unterstützung der Anpassung der Empfindlichkeitsparameter jeder Trommel. Drei Unterrichtsmodi
• Geschwindigkeitsregelung: 30 ~ 250 Schläge/min
• Metronom: 1-9 Typen. Weitere Funktionen: Parameterspeicherung, -rücksetzung und -aufzeichnung;
• dreistellige LED-Anzeige;
• Schnittstelle: Stromversorgung DC, USBMIDI, Kopfhörer, Audioeingang, Audioausgang

ANMERKUNG!

• Bei diesem Produkt handelt es sich um ein elektronisches Instrument. Es ist normal, dass nach dem Einschalten ein leises

Stromgeräusch im Lautsprecher oder Kopfhörer zu hören ist.

Halten Sie das Gerät während der Verwendung von „Radio, Fernseher, Antennenempfänger, Router, Kühlschrank, Fernsehgerät, Motor

und anderen elektrischen HF-Störquellen" fern.

INHALT

FUNKTION EINFÜHRUNG 1

INHALT 2

INSTALLATIONSANLEITUNG 3

ÜBERPRÜFEN SIE DIE BEILIEGENDEN ELEMENTE 3

IRON-ROHRHALTER 4

TROMMELINTUBATION 4

MONTAGESTANDER 5

INSTALLATION DES DRUM-MODULS 5

SCHLAGTEILE UND SOUNDMODUL INSTALLIEREN 6

INSTALLIEREN DER KICK DRUM 7

MONTAGE DER HAMMERSTAB 7

DIE KICK DRUM WIRD MIT DEM STEP HAMMER FESTGEHALTEN

SCHLAGTEIL-ANSCHLUSSKABEL EINSTECKEN 7

ABBILDUNG DES SOUNDMODUL-PORTS 8

ANSCHLUSS DES NETZKABELS 8

USB-MIDI-ANSCHLUSS 8

AUDIO-AUSGANGSANSCHLUSS 8

AUDIO-EINGANGSANSCHLUSS 8

KOPFHÖRERANSCHLUSS 8

PORT ERHÖHEN 8

BT-MODUS 8

BEDIENUNGSANLEITUNG 9

LEISTUNG 9

SCHLAGZEUGAUSWAHL 9

METRONOM 9

PRAXISFUNKTION 9

COACH-MODUS 9

DEMO-SONGS 10

TROMMELPARAMETER 10

AUFNAHMEFUNKTION 10

SPEICHERN/ZURÜCKSETZEN 10

USB-MIDI 11

ANHANG 11

TIMBRE 11

VOREINGESTELLTE DRUM-KITS 11

BENUTZERDEFINIERTE DRUM-KITS 11

DEMONSTRATIONSSONG 11

PRODUKTWARTUNG 12

SICHERHEITSVORKEHRUNGEN 13

INSTALLATIONSANLEITUNG

ANMERKUNG!

Bitte befolgen Sie die Anweisungen und lesen Sie die „Sicherheitshinweise“ im Benutzerhandbuch sorgfältig durch, bevor Sie das Produkt verwenden. Dieses Produkt muss von einem Erwachsenen installiert werden. Überlassen Sie die Installation nicht Minderjährigen.

Überprüfen Sie die beigefügten Elemente

Bitte prüfen Sie nach dem Öffnen der Verpackung umgehend, ob diese vollständig ist. Bei Unvollständigkeiten wenden Sie sich bitte an Ihren Händler.

Soundmodul

Modulhalterung

Becken *3

Tom (3 Stück)

Schlinge

Hintere Halterung, Verbindungshalterung, Vordere Halterung

Trete

Signalanschlusskabel, Stimmschlüssel

Netzteil

Trommelstock

Stielhammer

MONTAGEZEICHNUNG

02

Rohrhalter aus Eisen

• Der Ständer befindet sich in einer kleinen Einzelverpackung im Inneren der Box.

A

B

C

D

1

F

G

03

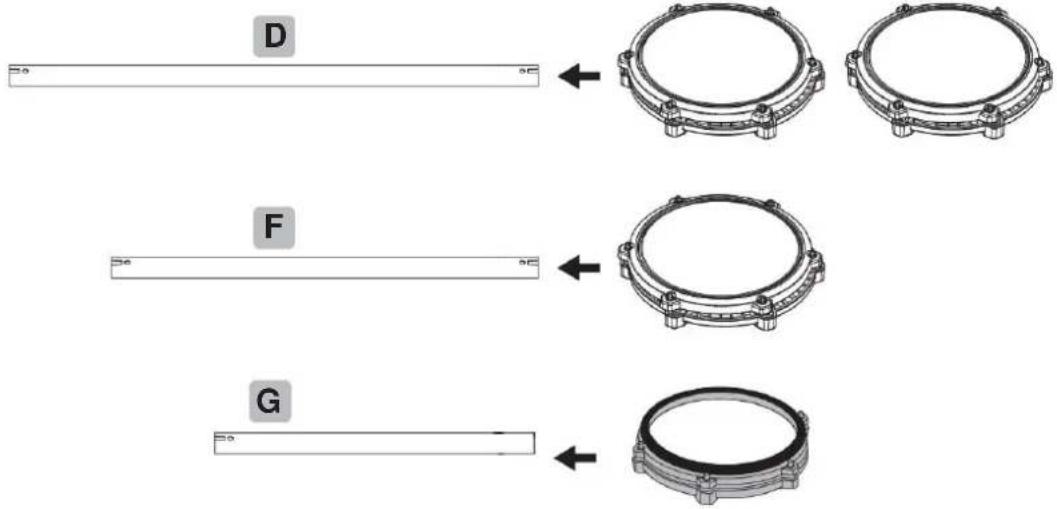

Trommelfellintubation

Montieren Sie die Trommel auf der Trommelstützstange.

INSTALLATIONSANLEITUNG

04

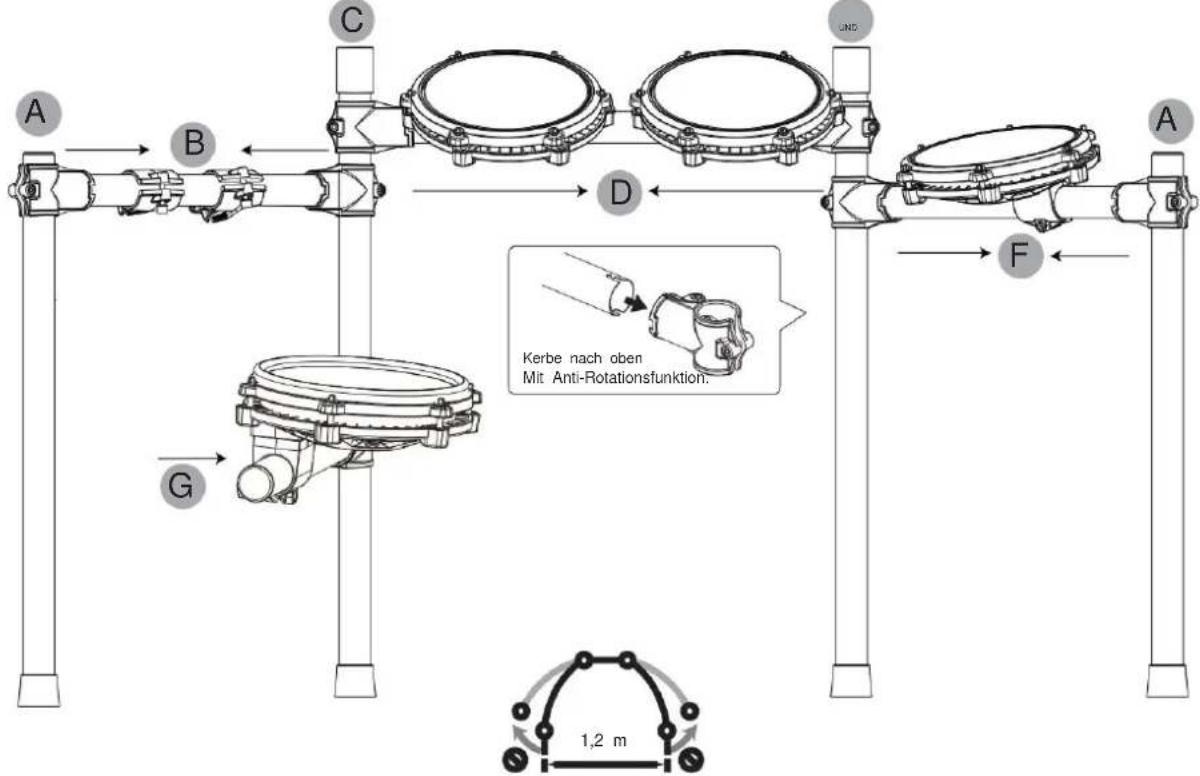

Montageständer

Ziehen Sie während der Installation die Schrauben fest und seien Sie vorsichtig, damit Sie sich nicht die Finger einklemmen. Montieren Sie die Halterung in der angegebenen Richtung.

Aus Sicherheitsgründen sollte die Ausdehnungsbreite der Stütze nicht größer als 1,2 Meter sein.

05

Installieren des Drum-Moduls

• Bitte setzen Sie es während der Installation an der richtigen Stelle ein.

Richten Sie das Mainframe-Drummodul an der Mainframe-Boxschiene aus und setzen Sie es ein. Nachdem Sie es bis zum Boden eingeschoben haben, können Sie hören, wie die Schnappstücke hochspringen.

06

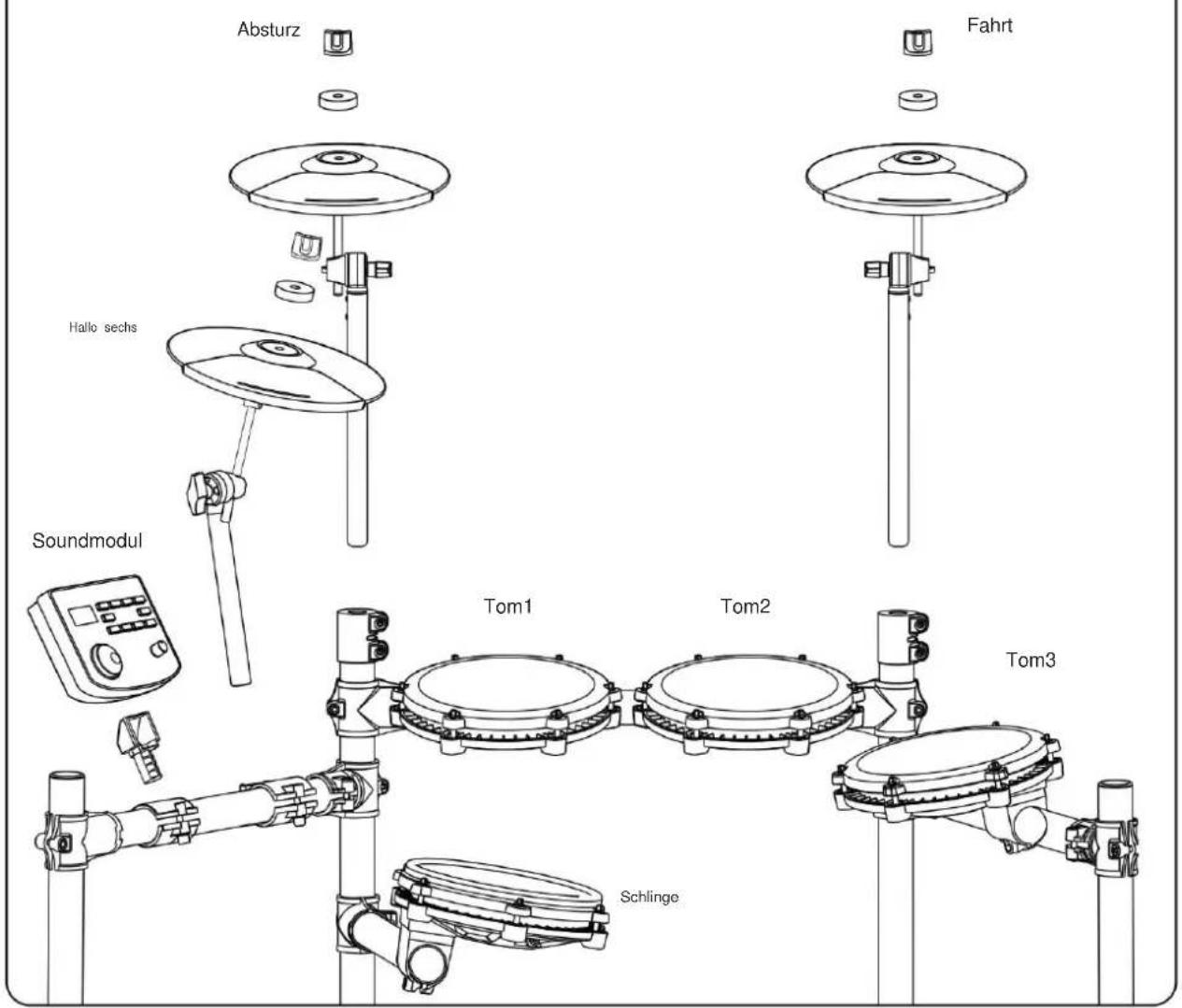

Schlagteile und Soundmodul einbauen

Ziehen Sie die Schrauben nach dem Einsetzen der Trommel fest, um ein Lösen zu vermeiden. - Achten Sie darauf, das Becken nicht zu fest anzuziehen; lassen Sie etwas Spielraum, damit sich das Becken auf und ab bewegen kann.

Die Mutter und Ringpolder der drei Beckenarme lösen, die drei Becken in die entsprechenden Arme stecken und die Mutter anschrauben. 3 Becken bzw. 1 Trommel in die entsprechenden Stützstangen stecken und die Schrauben festziehen. Hinweis: Die Funktionen der einzelnen Becken, Toms und Snaredrums sind entsprechend, darauf ist für die korrekte Installation die Zubehöridentifikation zu beachten!

INSTALLATIONSANLEITUNG

07

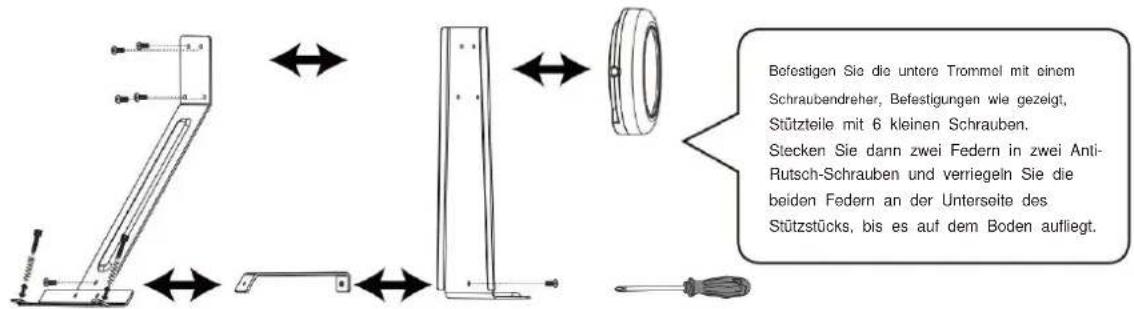

Installieren Sie die Kick-Drum

Ziehen Sie beim Einbau die Schrauben fest und achten Sie darauf, sich nicht die Finger einzuklemmen.

08

Installieren Sie die Hammerstange

Die Stange sollte in die Spitze eingefügt werden

und die Schrauben sollen festgezogen werden, um ein

Lösen zu verhindern.

Stecken Sie die Hammerstange in das runde Loch

wie in der Abbildung gezeigt. Drehen Sie den Wollansatz.

um ihn mit der Trommeloberfläche auszurichten.

und

Stimmschlüssel festziehen.

Stecken Sie die feste Eisenstange in das Loch

wie in der Abbildung gezeigt.

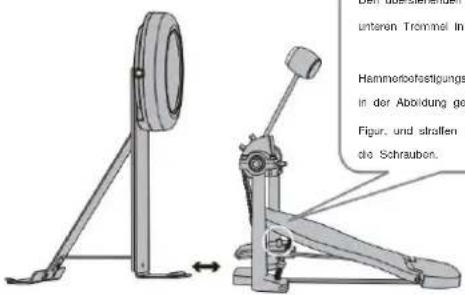

Die Kick Drum wird mit der Stufenhammer

Die untere Trommel und der Stufenhammer sollen befestigt sein

und leistbezogen, um ein Herunterzählen zu verhindern.

Den überstehenden Rand der

unteren Trommel in die

Hammerbefestigung wie

in der Abbildung gezeigt

Figur. und straffen

die Schrauben.

Schlagteil-Anschlusskabel einstecken

Bitte stecken Sie das Verbindungskabel an der richtigen Stelle ein, um einen schlechten Kontakt zu vermeiden, und stecken Sie es korrekt ein, wie in der Abbildung gezeigt.

Bitte überprüfen Sie, ob die untere Trommel Geräusche macht.

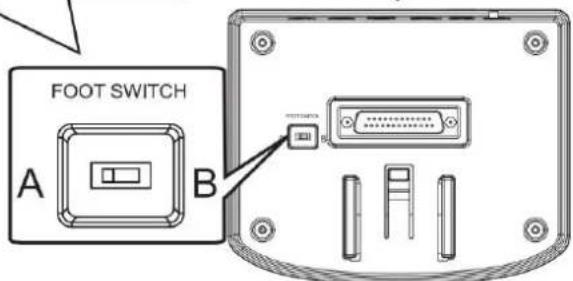

Wenn kein Geräusch zu hören ist, schalten Sie bitte den Schalter ein:

Schalter in A: mechanischer Kick-Drum-Modus

Schalter in B: Pedalmodus.

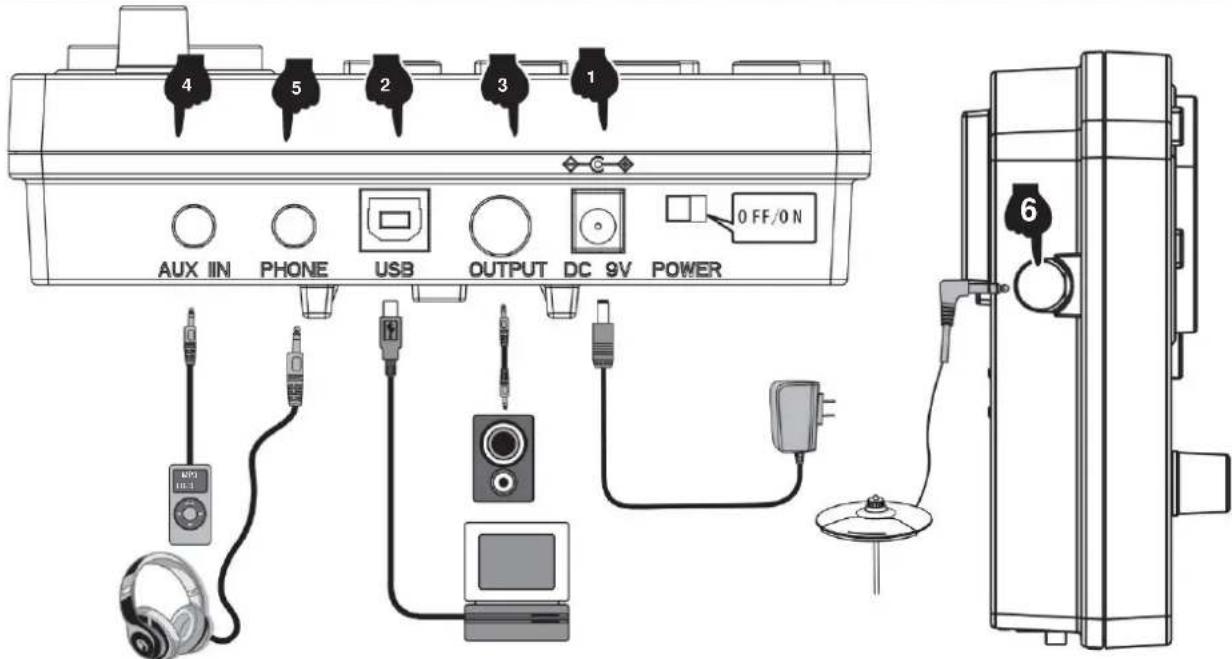

ABBILDUNG DES SOUNDMODUL-PORTS

NETZKABELANSCHLUSS

1. Bei Gebrauch schließen Sie die Stromklemme gemäß dem Diagramm an und stecken Sie in die Steckdose des Soundmoduls. an einem Ende und einer 100-240V-Haushaltssteckdose am anderen Ende. (Abb. 1)
2. Wenn Sie das Produkt längere Zeit nicht verwenden, ziehen Sie bitte den Netzstecker und bewahren Sie ihn ordnungsgemäß auf.

USB-MIDI-ANSCHLÜSSE

Durch die Verwendung der MIDI-USB-Schnittstelle für elektronische Drums ist die Interaktion mit Musikgeräten über MIDI möglich.

1. Durch die vorinstallierte Musiksoftware auf Computern und Mobiltelefonen können wir lernen, zu spielen, zu komponieren, Musik zu speichern und andere Funktionen. (Abb. 2)
2. Bei Anschluss an einen Computer oder ein Mobiltelefon muss der Audioausgang des Geräts mit der Audioeingangsbuchse der Modulbox verbunden werden, um die Soundeffekte auf dem Gerät zu synchronisieren. (Abb. 5)

AUDIO-AUSGANG

An den Audioausgang können Aktivlautsprecher (spezieller E-Drum-Lautsprecher) und große Audiogeräte angeschlossen werden. (Abb. 3)

AUDIO-EINGANG

Über den Audio-Eingangsanschluss kann das Wiedergabegerät der Tonquelle (z. B. MP3, Mobiltelefon) zur Wiedergabe an die Modulbox angeschlossen werden und andere Audiosignaleingänge). (Abb. 4)

KOPFHÖRER-ANSCHLUSS

Durch den Anschluss von Kopfhörern können Sie die Details der Perkussion überwachen und andere nicht stören, wenn Sie ohne Anschluss spielen. Lautsprecher. (Abb. 5)

PORT ERHÖHEN

Über diesen Anschluss können Sie zur einfachen Erweiterung ein Becken hinzufügen. (Abbildung 6)

BEDIENERFÜHRUNG

1 LEISTUNG

Stecken Sie den DC-Stecker in den DC 9V-Anschluss oben auf der Steuereinheit. Schieben Sie den POWER-Schalter nach rechts (von vorne), um das Schlagzeug einzuschalten. Um das Schlagzeug auszuschalten, schieben Sie den Schalter nach links.

2 DRUM-KIT-AUSWAHL

Drücken Sie die KIT-Taste, um das aktuelle Drum-Kit anzuzeigen. Drehen Sie das Parameterrad oder verwenden Sie die Tasten < - / + > , um das gewünschte Schlagzeug auszuwählen. Es stehen 32 Schlagzeug-Sets zur Auswahl - siehe Schlagzeug-Set-Liste auf Seite 11.

3 METRONOM

1. Drücken Sie die METRONOME-Taste, um in den Metronommodus zu wechseln.
2. Auf dem Bildschirm wird der Geschwindigkeitswert angezeigt (Standardgeschwindigkeit 120 BPM). Drehen Sie das Parameterrad oder verwenden Sie die Tasten +/-, um die Metronomgeschwindigkeit zu ändern. Drücken Sie die CLICK-Taste, um das Metronom zu starten.
3. Drücken Sie die SELECT-Taste im Metronommodus, und der Bildschirm springt zur Einstellung der Metronomparameter Schnittstelle. Sie können die Tasten +/- drücken, um den Parameter auszuwählen, den Sie anpassen möchten:

A. r (Schlagart: 2,4,8,16) B. b (Schlagzahl: 01-09) C. L (Metronomlautstärke: 00 (aus) -31), und drehen Sie dann das Parameterrad, um die Parametereinstellungen anzupassen.

1. Sobald die Parameter eingestellt wurden, drücken Sie die SELECT-Taste, um zu bestätigen und die Parameteroberfläche zu verlassen. Mit der CLICK-Taste können Sie das Metronom nach Wunsch starten und stoppen.

4 PRAXISFUNKTION

Der „Coach“-Trainingsmodus dieses Produkts kann dabei helfen, Geschwindigkeit, Genauigkeit und Ausdauer aufzubauen und die Übungsfunktion eines besseren Rhythmusgefühls zu entwickeln. Machen Sie unter der Aufsicht des „Coach“-Trainingsmodus Fortschritte!

Drücken Sie die Taste „Trainer“, um in den Trainingsmodus zu gelangen. In diesem Modus gibt es drei Übungsmodi. Wählen Sie den Übungsmodus über das Datenrad oder die Tasten < + > < -> .

1. Übungsmodus 1: C-1-Schlagerkennungsübung: Schlagen Sie die Trommel mit einer festen Geschwindigkeit, um die Genauigkeit des Schlags zu trainieren.
2. Übungsmodus 2: C-2 Silent-Strike-Modus: Das Metronom lässt einen Abschnitt erklingen und einen Abschnitt stummschalten, um die Schlaggenauigkeit ohne Metronom-Aufforderung zu trainieren. Es handelt sich um eine erweiterte Version des Übungsmodus 1.
3. Übungsmodus 3: C-3 Geschwindigkeitsschlagübung: Das Metronom ändert automatisch die Geschwindigkeit, erhöht vom langsamsten Tempo zum schnellsten und reduziert dann vom schnellsten zum langsamsten Tempo, um so die Schlagausdauer zu trainieren.

5 COACH-MODUS

1. Der "Coach"-Trainingsmodus dieses Produkts kann dabei helfen, Geschwindigkeit, Genauigkeit und Ausdauer aufzubauen. Drücken Sie die COACH-Taste, um in den Trainingsmodus zu gelangen. In diesem Modus gibt es drei Übungsmodi. Verwenden Sie das Parameterrad, um auszuwählen, welcher Übungsmodus verwendet werden soll.

A. Übungsmodus 1: C-1 Übung zur Schlagerkennung - Schlagen Sie die Trommel mit einer festen Geschwindigkeit, um die Genauigkeit des Schlags zu trainieren. B. Übungsmodus 2: C-2 Stiller Schlagmodus - das Metronom lässt einen Abschnitt erklingen und einen Abschnitt stummschalten, um zu trainieren, wenn es keinen Takt gibt. C. Übungsmodus 3: C-3 Geschwindigkeitsschlagübungen - das Metronom ändert automatisch die Geschwindigkeit von der langsamsten zum Schnellsten und dann vom Schnellsten zum Langsamsten.

1. Sobald der Coaching-Modus ausgewählt wurde, drücken Sie die CLICK-Taste. Die Metronomschläge werden gestartet und Sie können auf der Trommel zum Üben mitspielen.
2. Nach vier vorläufigen Schlägen zeigt das Display:

(zu langsam)

(Gut)

(zu schnell)

BEDIENERFÜHRUNG

1. Sobald Sie den Coaching-Modus abgeschlossen haben, wird eine Punktzahl von 0-100 angezeigt, die die Genauigkeit der Übung bewertet. C-1-Modus: Drücken Sie die SELECT-Taste, um zur Parametereinstellungsoberfläche zu gelangen. Sie können die Anzahl der Übungseinheiten (Sitzungen) nach Bedarf einstellen (01-32). Die Anzahl der Übungssitzungen bestimmt die Länge dieser Übung. C-2-Modus: Drücken Sie die SELECT-Taste, um die Parametereinstellungsoberfläche aufzurufen. Sie können die Anzahl der Übungssitzungen nach Bedarf anpassen (04-32). Die Anzahl der Übungssitzungen bestimmt die Länge dieser Übung. C-3-Modus: Drücken Sie die SELECT-Taste, um die Parametereinstellungsoberfläche aufzurufen. Sie können die Rate einstellen, mit der die BPM sich ändern (01-09 BPM).
2. Drücken Sie die CLICK-Taste erneut, um den Coach-Modus zu beenden.

6 DEMO-SONGS

1. Drücken Sie die SONG-Taste, um in den Demo-Modus zu gelangen. Es stehen 30 Demos zur Auswahl. Auf dem Bildschirm wird die aktuelle Demosongnummer (01-30) angezeigt.
2. Drücken Sie die Taste < >, um mit der Wiedergabe der Demosongs zu beginnen. Um die Wiedergabe zu stoppen, drücken Sie erneut die Taste < >.
3. Drehen Sie das Parameterrad oder drücken Sie die Tasten +/-, um einen Demosong auszuwählen.
4. Drücken Sie die SELECT-Taste im Song-Modus, um zur Song-Parameter-Einstellungsoberfläche zu gelangen. Sie können den Drum-Sound ein- oder ausschalten, indem Sie am Parameterrad drehen (der Drum-Sound ist standardmäßig eingeschaltet).
5. Drücken Sie zur Bestätigung und zum Verlassen der Parameteroberfläche die Taste AUSWAHL.

7 TROMMELPARAMETER

1. Drücken Sie die KIT-Taste und auf dem Display erscheint 01 (Drum-Kit-Nummer). Drücken Sie SELECT, um in den Drum-Parameter-Anpassungsmodus zu gelangen.
2. Tippen Sie auf die Trommel, die Sie anpassen möchten, und drücken Sie dann die Tasten +/- , um den Parameter für die Anpassung auszuwählen. Empfindlichkeit

A. S(01-06). Triggerschwelle t(01-32).

Übersprechschwelle c (01-32)

B. Wiederholter Trigger r(01-32) Trommelkraft

V (01-03). Trommellautstärke L (00 - 31).

1. Ändern Sie die Parameter durch Drehen des Parameterrads und drücken Sie zum Speichern lange auf die Taste. Der Bildschirm mit der Anzeige SAV zeigt an, dass die Parameteranpassung erfolgreich gespeichert wurde.
2. Um die Trommelparameter auf die Werkseinstellungen zurückzusetzen, drücken Sie lange die Taste +, bis auf dem Bildschirm RES angezeigt wird.
3. BITTE BEACHTEN: Die Parameter für die 3 Tom-Drums können nicht einzeln eingestellt werden.

8 AUFNAHMEFUNKTION

1. Drücken Sie die Taste < REC >, wenn die Kontrollleuchte in den Zuständen "KIT" und "CLICK" leuchtet und auf dem Bildschirm die Wörter "REC" blinken, und wechseln Sie in den Aufnahmebereitschaftszustand.
2. Tippen Sie auf eine beliebige Trommel und das Metronom ertönt. Zu diesem Zeitpunkt zeigt der Bildschirm "---" im blinkenden Zustand der Atmung an und beginnt mit der Aufnahme.
3. Drücken Sie die Taste < REC > oder < PLAY > erneut. Die Aufnahme stoppt und "A-1" wird auf dem Bildschirm angezeigt.
4. Drücken Sie <▶>, um die Wiedergabe der aktuellen Aufnahme zu starten, und drücken Sie erneut, um die Wiedergabe zu stoppen.
5. Wenn Sie ohne Klopfen erneut in den Aufnahmebereitschaftszustand wechseln, wird das zuletzt aufgenommene "A-1" wiedergegeben.

9 SPEICHERN/ZURÜCKSETZEN

1. Um die Parameter zu speichern, drücken Sie lange auf die Taste < . Auf dem Bildschirm wird SAV angezeigt.
2. Um die Parameter zurückzusetzen, drücken Sie lange auf die Taste < + > und auf dem Bildschirm wird RES angezeigt.

10 USB-MIDI

Um die MIDI-Funktion des Drum-Kits zu nutzen, stecken Sie ein USB-B-Datenkabel (nicht im Lieferumfang dieses Drum-Kits enthalten) in die Steuereinheit und stellen Sie eine Verbindung zum PC/Smartphone her.

ANHANG

Timbre

Trele

1. Pop-Kick 2.

Fick Kick

3.HartorT

1. Original Keck 5.

PegRock Kick 6, Rock

Kirk

7.Msallkirk

1. PowerMetal Kick

9.SocodMetal Kick 10

Pepbazz, Kick 11

Jazz Kicks

1. 808

13.909

14.Spono-Kirk,15

Standard Kick

1. Akutischer Kick
2. Session Kick

18.Modern Kick

1. Blue Kick
2. Klassischer Kirk

21.Synthaze Kiek 22

Freak Kick

1. Slöke, Italien
2. Grüne-Kick, 25

7Der-Kick

26.80er Kirk

1. Populär Kok
2. Slam Kick
3. Aggrifir

3D After Tuff

1. Fairfax-Tott
2. Mulleracher, Idd

Schlinge

1. Pop Snare 34.

Fuck Snare

35. Harte Schlinge

1. Original Snare 37

Pop Rock Share 38.

Rock-Snarc

1. Metall Schinge
2. PowerMetal Share
3. SpeedMetal Snare 42

PopJace, Sprare 43, Jace

Snare

44.808

45.909

1. Sango, Sanga, 47

Standard Snare

1. Akustische Snare
2. Session-Schlege
3. Modere Snare
4. Blogs-Snars
5. Klassische Snare

53. Syntheaze, Soane 54

Freak Snare

1. Sticks Snare
2. Grunge-Snare 57.

70er Jahre Snare

1. 80er Snare

59. Bolcbic Snrs 60

Slam Snare

1. Angriffschlege
2. Alte Sching

63. Fairfax-Schlinge

1. Militärische Spaso

05. Pso Square Binn

ff. Sboil auf den Saep Erm

1. Hartor, Sparc-Berd

65. Crnpinal Snare Bim 69

PspBook Spage Rhyme

70. Rock-Snare-Bim

1. Snaro-Rend aus Motall
2. Power Metal Spare Band
3. SpeedMetal Share Band
4. Pop Jazz, Sparc, Bim
5. Jaxx Smae Bxt

76.909

77,909

78.Sponco,Spare,Blo

1. Standard-Sparc-Rand
2. Huntington's Disease Plan

1. Blues Snare-Rand
2. Klassischer Snars-Bim

1. Beliebter Snare-Rim
2. Sham Share-Rand
3. Angn Snare Rim
4. Alter Snare-Rand
5. Fairfax Snae-Rand
6. Mieicsscher Spare Bin

Sum of Sums

1. Pop Top1

98.Sep06.14Tam]

99.Heter Tom1

1. Original Tom!
2. PopRack Tom1
3. Rock Tom!
4. Metall Tom
5. Power Metal Tom1

105 SpeedVetal Tom1

1. PostJazz Top1
2. Jazz Tom

108.808

109.809

1. Lied Top1

111.Standard Tom1

1. Akustik Tom!
2. Session Tom1

114. Moderner Tom1

115. Blue Top1

1. Klassischer Tom1
2. Synthgaze Tom1
3. Freak Tom
4. Stocke Tom
5. Grouge Tom1

121. 79er Top1

122.80sr Tpm1

1. Belicht Toml
2. Shan Tom
3. Argrill, Tom?
4. Alter Tom!
5. Fairfax Tcm1
6. Militar Tom 129

Pop-Tom?

1. Schei6 auf Tom2

131. Harter Tom 2

1. Original Tom 2
2. PopBook Tom 2

134. BockTang 2

1. Mc18 Tom 2

136. PowerMetalTang 2

137. SpeedMetal Tom 2 138

PopJazz Tom 2

139. JazzTom 2

140. 809

141. 909

1. Led Top 3
2. Standard Tom?

144. Awalsik Tep2

145. Secing Tcnp2

1. Moderner Tom2
2. Bues Tom2
3. Klassischer Tom2
4. Synthagez Tom2
5. Freak Tom2
6. Sioe Tom2
7. Gouras, Tom?

153.70cr Top2

154.80mTop2

155 Belight, Top2

1. Sam Tom?

157.AngrT Tom2

1. After Tom2
2. Fairfax Tom2

160.Mililr-Tom2 161

Pcp-Tcp3

1. Fick Tom3
2. Hyst. Trop. 2

164 Original Tcm3

165.PgRBeckTm3

1. RooX Tom3
2. Metall Tom3

168.PowerMetal Tom3

1. SpeedMetal Tom3 170

PopJazz Top3

1. Jazz Tom3

172.808

173.909

1. Scopoe Top3
2. Standard Tom3
3. Akustik Tom3
4. Session Tom3
5. Moderner Tom3
6. Blues Tom3
7. Kaesscher Tom3
8. Synthnazs Tom3
9. Frank Top3
10. Stöcke Tom3
11. Grunge Tom3
12. 70or Tom3

196.80cr Tom3

1. Beliebter Tarn3
2. Siam Tom3
3. Angrif Tom3

190. Asr Tom 3

1. Fairfax Tom 3
2. Mullir Tpn 3

Abstrz.

199. Pap. Crash

1. Scholb auf Cressn 1

195. Hercr Abst

1. Original Crash
2. PopRock Crash!

198. Felsshurz 1

199. Metal Crash 1

1. Power Metal Crash 1
2. Speed Metal Crash 202

Pop Rock Crash 1, Folge 230. Rock

Crash 1. Felge

231. Metal Crash 1 Felge

1. Power Metal Crash 1 Felge
2. Speed Metal Crash 1 F

Pop Jazz Crash 1 Rim 235, Jazz

Crash 1 Bim

236.808

1. 909

239. Standard Crash 1 Felge

240. Akustik Crash 1 Felge

1. Session Crash 1 Felge
2. Moderne Crash 1 Felge
3. Blues Crash 1 Felge
4. Klassische Crash Felge
5. Synthgaze Crash 1 Felge 246

Freak Crash 1 Felge

1. Sticks Cress! Felge
2. Grungc Crash1 Fegc 249

70er Crash1 Felge

1. 80er Craeh1 Felge
2. Belieble Crash1.Felge 252.

Slam Creash1-Folgo

1. Angriff Crash1 Felge
2. Alle Crash1 Feige
3. Fairfax Crash! Fogo
4. Militärische Crash1 Felge

Fahrt.

1. Pop-Fahrri
2. Fick-Fahr

259.Hartofahr

1. Original 261

Pop-Rock-Fahr

1. Rock Ride
2. McCalltab

254PowerMetal-Fabri

1. SpeedMotal-Fahr
2. PopJazz Ride
3. Jazz-Fahrnt

268.808

269.909

1. Sonoo jacht
2. Standardfield
3. Akustische Fährt
4. Socsion-Fahr
5. Moderne Fahre
6. Bues-Fahr
7. Klassische Fahrt
8. Syntingaza-Fahrt
9. Frak Ride
10. Sticks Fahrt

280Gurge-Eahr

1. Fick, Fahrt, Folgo
2. Hard Ride Felge

232 Original Bids Folio

29. Pag Book Ede Ehyme

1. Book Ride Felge

295. Metalifolde

296. Power Metal Ride Felge

1. Spretdental Birk Fals

203 F#

1. Jazz Ride Felge

369.808

301.909

302.Song-Fahrlege

1. Standard Fahradleige
2. Akustik-Ride-Rand
3. Session Ride Felge
4. Moderne Fahrrolle
5. Blues Ride Felge
6. Classic Ride-Felge

309.Synthgaze.FaHfFb

1. Freak Ride-Felge
2. Sticks Ride Folgo
3. Grunge Bide Feige

313.70er Jahre Ride-Felge

314.00er Jahre Ride-Felge

1. Bellefte, Ride, False
2. Siam Ride-Felge
3. Angriffsfahrtleige
4. Alte Fehrtelgo

319. Fairfax-Fahrtdelge

1. Militärische Fahfelge

Halo Hul.

1. Bon Hi Hal, often

322 Schmualdss ofe tihid

1. Standard Hi Hat Schicfen
2. Akustische H-Hat Schlieben
3. Session Hi-Hat Scholton

370.Moderns-H-Hal.SchlieB

1. Blues Hi-Hat SchleB
2. Klasciszos Hi Hoi Schiaen
3. Synthgaze Hi-Hat Schließen
4. Frank H. Hat Schließen
5. Stickie Hi-Hat Schließen
6. Grunge Hi-Hat Schließen

377.70er Hi-Hat-Close

1. B0cr Hi Hat C1snc

378.Bellieote Hi-Hat Schließen

1. Slam Hi-Hat Schließen
2. Attack Hi Hat SanieBan
3. Alles Hlhal Close

383.Farfax Hi-Hat SchioBran

1. MIny-1hHsT 385

Pop HiHat Podal

386.SchoB aR das HsHs Pecal

1. Harte II-1al-Pedal
2. Originals Hi Hat Pedal 399.

PogRock Hi Hat Podal

1. Rock-HF-Hal-Pedal
2. Hi Hat Pedal aus Metall
3. PowerMetal Hi-Hat-Pedal
4. SpeedMetal Hi-Hat-Pedal 394

PopJazz Hi-Hat-Pedal

1. Jazz-Hi-Hat-Pedal

386.808

397.609

1. PoC Crash2 418.Sch9 auf Crash2
2. Haref Ad80122

420 Original Crash2 421. PopRock Crash2 422. Folssurz2 432. Netto 124. PowerMetal Goh

1. SpeedMetal Crash2
2. PoJazz Crash?
3. Jazz Crash2 428608 1
4. Songp Abstrz2
5. Standard-Crash
6. Akustischer Crash2
7. Session Crash2
8. Moderner Abstrz2
9. Blues, Cryab2

---

1. JAZZ Crash2 Felge 460.809 461.909

1. Blue Crash2 Felge
2. Klassische Crash2-Felge 102.6873-2+2.54 1

---

1. Slicks Crash2 Felge
2. Grunge Crash2 Felge
3. 70er Crash2 Felge 474. 80er Crash2 Felge 475. Belisle, Green2. Felge
4. Slam Crash2 Felge
5. hxx Crash2 F# 470A

---

1. Militärische Crash2-Felge

Drum combination timbre

User drum group

01 Pop	09 SpeedMetal	17. Sitzung	25 70er Jahre
02 Ficken	10 PopJazz	18 Moderne	26 80er Jahre
03 Schwer	11 Jazz	19 Blues	27 Beliebt
04 Original	12 808	20 Klassisch	28 Schlag
05 Pop-Rock	13 909	21 Synthblick	29 Angriff
06 Felsen	14 Songo	22 Freak	30 Alt
07 Metall	15 Norm	23 Stöcke	31 Fairfax
08 PowerMetal	16 Akustik	24 Grunge	32 Militär

Demonstration music

Lied 001	Lied 007	Lied 013	Lied 019	Lied 025
Lied 002	Lied 008	Lied 014	Lied 020	Lied 026
Lied 003	Lied 009	Lied 015	Lied 021	Lied 027
Lied 004	Lied 010	Lied 016	Lied 022	Lied 028
Lied 005	Lied 011	Lied 017	Lied 023	Lied 029
Lied 006	Lied 012	Lied 018	Lied 024	Lied 030

PRODUKTWARTUNG

Eine sorgfältige Wartung und der Schutz dieses Produkts tragen wesentlich dazu bei, seine Lebensdauer zu verlängern und Fehler zu reduzieren.

Vermeiden Sie Hitze, Feuchtigkeit oder direkte Sonneneinstrahlung.

Setzen Sie das Produkt nicht übermäßig direktem Sonnenlicht aus und platzieren Sie es nicht in der Nähe einer Klimaanlage oder an einem extrem heißen Ort.

In der Nähe von Fernsehgeräten oder Radios verwenden.

Dieses Produkt kann den Empfang von Fernseh- und Radiosendern stören. Wenn dies passiert, entfernen Sie das Produkt vom Fernsehgerät oder Radio.

PRODUKTWARTUNG

3 Verwenden Sie keine Farbe, Verdünner oder ähnliche Chemikalien zum Reinigen.

Bitte verwenden Sie ein weiches und schmutzfreies Reinigungstuch, das Sie in etwas Wasser oder ein spezielles Reinigungsmittel getaucht haben, um oberflächliche Flecken auf diesem Produkt zu entfernen.

4 Nicht schütteln, um eine Kollision zu vermeiden.

Beim Transportieren des Produkts ist Vorsicht geboten. Heftige Erschütterungen und Stöße sind strengstens verboten, um Schäden am Gehäuse oder an den internen elektronischen Komponenten zu vermeiden.

SAFETY PRECAUTIONS

POWER SUPPLY

	Warnung: Um das Verletzungsrisiko zu verringn, muss der Benutzer die Bedienungsanleitung sorgfältiglesen.
FC	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) diesen Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwänschten Betrieb verursichen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist daraufhin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit thisem Symbol gekennzeichneten Zubehörerteile So gekennzeichene Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern,müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghai Xinmuye Youxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-Cr sStu GmbH os

Hauptstachlich Mitter Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Hat ann 70 apare 346.H-Hat

ann 100 aperto 347. Popolo

cherrnun xpia 348. Ssm

charlesston spartb 349 Amoco

Hai Aporo 350.Veocho charleson

apeto 351. Fartar chekshon

sport 352. Charleson milletro

iie 1

Session Charles Aloierto 338

Charlesmodernaaberto339

Charles de blues sBerto 340.

Charles classe aberto 341

Synihage 1H-Hat aberto 342. Freak

3.12. Grange 406: Kim

1. Clorecz z jaedy 2 let 70
2. Correa jandy z lat 80

1.5.2013年度分红派息方案

316.ObreszSlamRide

1. 10
2. Bruttoeigenkapital
3. Kurz, Perissige.

Cesic-Hai

1. Foa Hi Hs agnarty
2. Kurwae, Hi-ist curoery

1.2.3.4.1.1.1

1. Presinatry H-Hal gswk
2. Hutter footstock, obesity
3. Rückwärtiger Hi-Hel, Übergewicht
4. Metallurgie: heiße Fettleibigkeit

328. Hi-Hai-Power-Metallurgie, Teil 329

Sorr-Metall Hi-Hit, Teil 330, Porsarz

Hilte 331

PROOF

332.908

383.909

Saoan Hietongyue

Standardisiert, 336

HOT KINVESTOR:APPROVE 337

eepn H

360 Zammiele h-batu PowerMetal

31 HieRsePaeRcalZekn 32

Ht.

1. Jazowy bihar, bisko

354.808

365908

2018年1月16日星期一

1. Steadystate hohl zengkvint

353 Nauuunnaiinlnta

X2FengxinLiTaHighs

1. noncesy hiaat
2. Busescye bnat bisko

INSTALLIEREN DES DRUMMODULS 5

INSTALLIEREN DER SCHLAGTEILE UND DES SOUNDMODULS -6

INSTALLIEREN DER KICKDRUM 7

INSTALLIEREN DER HAMMERSTANGE 7

DIE KICKDRUM WIRD MIT DEM STUFENHAMMER BEFESTIGT

STECKEN SIE DAS HERVORSTEHENDE TEIL AN. VERBINDUNGSKABEL

ABBILDUNG DES SOUNDMODUL-PORTS 8

ANSCHLUSS DES STROMKABELS 8

USB-MIDI-PORT 8

AUDIO-AUSGANG 8

AUDIO-EINGANG 8

KOPFHÖRERANSCHLUSS 8

HAFEN ERHÖHEN 8

BT-MODUS 8

BEDIENUNGSANLEITUNG 9

STROM 9

DRUMKIT-AUSWAHL 9

METRONOM -9

ÜBUNGSFUNKTION 9

COACH-MODUS 9

DEMO-NUMMERN 10

TROMMELPARAMETER 10

AUFNAHMEFUNKTION 10

SPEICHERN/ZURÜCKSETZEN 10

USB-MIDI 11

ANHANG 11

KLANG 11

VOREINGESTELLTE DRUMKITS 11

BENUTZERDEFINIERTE DRUMKITS 11

DEMONUMMER 11

PRODUKTNEUAUFLAGE 12

SICHERHEITSMASSNAHMEN 13

INSTALLATIONSANLEITUNG

HINWEIS!

Kick aus den 70er Jahren

25.1934 alte Jahre

1. Populäre Trap
2. Slam-Kick
3. Aarvalstrap

3D-Cude-Kick

31.Fairfax-ke

1. Millaire Irap

Snaren.

1. Poc-Snaredrum
2. Fuck Snaren
3. Originelle Snare 37

Poprock-Snaredrum 38

Rock-Snare

1. Metallischer Snare
2. Power Metal Snare
3. SpeedMetal Snare 42

44.808

1. 909

46. Songo-Snare 47

Standard Share

1. Akustische Erhe

49. Zesie Strik

1. Modemene Share
2. Blues-Snarechrum
3. Klassieke Spare
4. Synthgaze-Snare 54.

Freak Snare

1. Stokken Snaren
2. Grunge-erar 57.

1. Gruneige rigand
2. fide-28g ut de jgren 70
3. Einkommen und die kasse \$0
4. Regulatio, Rida vole
5. Slam Rlice-veig

317.Aarvalsrilland

1. Oude Hilde-volg

319.FairfaxRide-velg

1. Millaie rizand

Hallo hoed.

1. Pog hibat open
2. Fuck hihal open

320.Harde hihat opse

1. Originale hithal oen
2. PopRock hibet open
3. Rock hilal open 327

Metalen hial open 328.

PowerMetal Hi-Hat Open 329

SpeedMetal HiHat Open 330

PopJazz HIHat Open 331. Jazz

hhat open

332.808

333.909

1. Songo hihat open 335

1451-Akroentische Creab?Bim

1. Seesion Crash2 velq
2. Moderne Crash2-welg
3. Blues Cash2-rand
4. Klassische Crash2-veg
5. Synthese Crash2-rand
6. Break Crash2-ramp
7. Stoke Crash2-rand
8. Grunge Crash2-rand

1 Hitze, Feuchtigkeit oder direktes Sonnenlicht vermeiden
