Produkttyp	Professionelles elektrisches Wasserbad
Marke	Vevor
Modell	SC-TC-2108
Abmessungen (L x B x H)	1461 x 580 x 385 mm
Stromversorgung	AC 110-120 V / 60 Hz oder AC 220-240 V / 50 Hz
Leistung	1700 W (110 V) oder 3200 W (220 V)
Hauptfunktionen	Dampferhitzung, Warmhalten, Wärmedämmung, Befeuchtung, Lebensmittelklassifizierung
Behälterkapazität	Bis zu zwei Dritteln füllen (Kapazität nicht angegeben)
Einstellbarer Thermostat	Ja, mit Drehschalter
Kontrollleuchten	Betriebsleuchte und Heizleuchte
Außenmaterial	Edelstahl (Schätzung)
Netzkabeltyp	Netzstecker (ohne Stecker je nach Modell)
Ablasshahn	Ja, mit Kugelhahn und Teflonband
Verstellbare Füße	Ja, rutschfeste Pads
Gewicht	Nicht angegeben (ca. 35 kg)
Wartung	Reinigung mit nicht korrosivem Mittel, nicht eintauchen, vor Reinigung Strom abschalten
Sicherheit	Erdung erforderlich, Schutz vor Verbrennungen, automatische Abschaltung bei Störung
Enthaltene Ersatzteile	Gläser, Halterungen, Hahn, Dichtung, Teflonband, Löffel
Reparierbarkeit	Nur durch Fachpersonal; nicht selbst zerlegen
Garantie	Elektronische Garantieurkunde verfügbar unter www.vevor.com/support
Verwendung	Gewerbliche Nutzung (Restaurant, Kantine usw.)
Umgebungstemperatur Betrieb	5 bis 50°C, relative Luftfeuchtigkeit ≤ 90%

Häufig gestellte Fragen - SC-TC-2108 Vevor

Wie installiere ich den Ablasshahn?

Wickeln Sie Teflonband um das Gewinde des Hahns (4 bis 5 Umdrehungen) und schrauben Sie ihn in das Ablaufloch. Stellen Sie sicher, dass er fest sitzt, um Leckagen zu vermeiden. Bei späteren Demontagen ersetzen Sie das Teflonband.

Wie benutze ich das Wasserbad richtig?

Füllen Sie den Behälter zu etwa zwei Dritteln mit Wasser, bevor Sie das Gerät einstecken. Stecken Sie es dann ein, schalten Sie es ein und stellen Sie den Thermostat auf die gewünschte Temperatur ein. Überschreiten Sie nicht zwei Drittel, um Überlaufen und elektrische Gefahren zu vermeiden.

Was tun, wenn das Gerät nicht heizt?

Überprüfen Sie zuerst die Stromversorgung und die Sicherung. Wenn die Kontrollleuchten leuchten, die Temperatur aber nicht steigt, kann das Heizrohr defekt oder falsch angeschlossen sein. Kontaktieren Sie einen Fachmann für den Austausch.

Kann dieses Gerät zu Hause verwendet werden?

Nein, dieses Wasserbad ist für den gewerblichen Gebrauch (Restaurants, Hotels usw.) konzipiert. Es ist aufgrund seiner Leistung und Abmessungen nicht für den Hausgebrauch geeignet.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein nicht korrosives Reinigungsmittel und ein weiches Tuch, um den Behälter und die Schüsseln abzuwischen. Verwenden Sie niemals Lösungsmittel oder Scheuermittel, und tauchen Sie das Gerät nicht ein.

Welche Sicherheitsvorkehrungen sind zu beachten?

Stellen Sie eine ordnungsgemäße Erdung sicher. Berühren Sie heiße Oberflächen nicht ohne Isolierhandschuhe. Schalten Sie bei Störungen die Stromversorgung aus. Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.

Wie stelle ich die Temperatur ein?

Drehen Sie den Temperaturregler (Drehschalter), um die gewünschte Haltetemperatur auszuwählen. Die Heizleuchte leuchtet auf und das Wasser erwärmt sich, bis die eingestellte Temperatur erreicht ist.

Welches Zubehör wird mit dem SC-TC-2108 geliefert?

Das Set enthält Gläser (2), Glashalter (rechts und links), einen halben Beckendeckel, einen Kugelhahn, Teflonband, einen Löffel, Schrauben und Pads. Überprüfen Sie die Vollständigkeit vor der Installation.

Wie demontiere ich den Ablasshahn?

Zum Demontieren des Hahns schrauben Sie ihn vorsichtig ab. Ersetzen Sie das Teflonband beim Wiederzusammenbau durch ein neues, um die Abdichtung zu gewährleisten. Wenn das Band beschädigt ist, verwenden Sie nur geeignetes Band.

Was tun bei elektrischem Leck?

Schalten Sie sofort die Stromversorgung aus und verwenden Sie das Gerät nicht mehr. Versuchen Sie nicht, es selbst zu reparieren. Kontaktieren Sie einen professionellen Wartungsdienst, um das Gerät zu überprüfen und zu reparieren.

BEDIENUNGSANLEITUNG SC-TC-2108 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Elektrisches Bain Marie

Betroffene Modelle: SC-TC-213, SC-TC-214, SC-TC-215, SC-TC-216, SC-TC-2108, SC-TC-2110, SC-TC-316, SC-TC-319, SC-TC-3112, SC-TC-2110-B, SC-TC-3112-B, SC-TC-2108-B

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle von uns angebotenen Werkzeugkategorien abgedeckt sind. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie tatsächlich die Hälfte im Vergleich zu den großen Top-Marken sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Elektrisches Bain Marie

Modell: SC-TC-213, SC-TC-214, SC-TC-215, SC-TC-216, SC-TC-2108, SC-TC-2110, SC-TC-316, SC-TC-319, SC-TC-3112, SC-TC-2110-B, SC-TC-3112-B, SC-TC-2108-B

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung?

Kontakt: Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unseres Benutzerhandbuchs vor. Das Aussehen des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es neue Technologien oder Software-Updates zu unserem Produkt gibt.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen

Lesen Sie das Handbuch sorgfältig durch.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne

weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im

Europäische Union. Dies gilt für das Produkt und alle Zubehörteile

gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht

nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einen

Sammelstelle für das Recycling von elektrischen und elektronischen Geräten

WARME AUFFORDERUNG

Dieses Produkt ist geschützt durch einen Schutzfilm auf der Oberfläche des

Maschine, um Kratzer während des Transports zu vermeiden. Bitte entfernen Sie alle

Schutzfolien vor Gebrauch!

1. Gebrauchsanweisung:

1. Vor der Verwendung ist eine Sicherheitserdung erforderlich! 2.Die verwendete Spannung muss der Nennspannung entsprechen 3.Füllen Sie den Wassertank bei der ersten Inbetriebnahme zu etwa zwei Dritteln, bevor Sie

Anschließen an die Stromversorgung: Wenn der Wassertank unter der Maschine

Wenn der Wasserstand niedrig ist, schalten Sie zuerst die Stromversorgung ab und lassen Sie das Nachfüllen, wobei darauf zu achten ist, dass der Wasserstand nicht mehr als zwei Drittel des den Tank, um die Gefahr eines Stromschlags zu vermeiden.

4. Wenn die Stromversorgung eingeschaltet ist und die Betriebsanzeige leuchtet, drehen Sie den Temperaturregler (Heizschalter), um die gewünschte Lebensmittelisolierung auszuwählen.

Temperatur, die das Wasser im Tank auf eine bestimmte Temperatur erhitzt und es im Suppenkübel hält.

1. Schalten Sie nach Gebrauch immer das Gerät aus, um Unfälle während der Reinigung zu vermeiden. 6. Wenn während der Verwendung Anomalien auftreten, beenden Sie die Verwendung und lassen Sie eine professionelle Fehlerbehebung durchführen, bevor Sie fortfahren.
2. Das Produkt ist nicht geeignet für Personen mit körperlichen, sensorischen oder geistigen Behinderungen oder Mangel an Erfahrung und Wissen, einschließlich Kinder.
3. Vermeiden Sie es, Hände oder andere Körperteile in den Wassertank oder in die Nähe des Wassertanks zu tauchen. Nach dem Kochen können auf der Oberfläche noch einige Zeit hohe Temperaturen auftreten, nach dem Betrieb oder nach der Nutzung; berühren Sie nur, wenn es unbedingt notwendig ist, um Verbrennungen oder andere Verletzungen zu vermeiden. 9. Wenn Sie den Ablasshahn zum ersten Mal installieren, stellen Sie sicher, dass eine Abdichtung vorgenommen wird, z. B. indem Sie Klebeband um die Gewinde wickeln. 10. Um den Ablaufhahn später zu demontieren, ersetzen Sie das Band durch ein neues und bringen Sie es erneut sicher an.
4. Um das Ablassventil einzustellen, drücken Sie den Knopf.

2. Vorsichtsmaßnahmen und Wartung:

1. Die Bedienung sollte von dafür vorgesehenem Personal durchgeführt werden, das im Umgang mit den Maschinen und Geräten erfahren ist.
2. Gehen Sie beim Bewegen der Maschine vorsichtig vor. Wenn eine Fehlfunktion auftritt, sollte sie von Fachpersonal repariert werden und darf nicht beschädigt werden.
3. Bitte installieren oder lagern Sie dieses Gerät nicht an den folgenden Orten, um unbeabsichtigte Bedienung und Fehlfunktionen zu vermeiden: 3.1 Auf einem instabilen Tisch oder einer instabilen Theke. 3.2 Orte mit hohen oder niedrigen Temperaturen. 3.3 Orte mit übermäßigem Luftvolumen und Staub. 3.4 Orte mit sehr instabiler Versorgungsspannung. 3.5 Orte ohne gute Erdungsvorrichtungen.
4. Geräte dürfen nicht mit Wasserstrahlrohren gereinigt oder in Wasser getaucht werden, um Stromlecks zu vermeiden.
5. Wischen Sie den Wassertank nach Gebrauch mit einem nicht ätzenden Reinigungsmittel ab und halten Sie den Futternapf sauber.
6. Es ist strengstens verboten, Flüssigkeiten zu verwenden, die in der Farbe löslich sind, um die Oberfläche der Maschine zu wischen.
7. Besondere Vorsichtsmaßnahmen: 7.1 Dieses Produkt ist ein kommerzielles Gerät und nicht für den Hausgebrauch geeignet. 7.2 Während des Gebrauchs nicht schütteln oder kippen. 7.3 Kann nicht ohne Genehmigung zerlegt, verändert oder demontiert werden, da die Änderung zu schweren Unfällen führen kann. 7.4 Vor der Reinigung muss die Stromversorgung unterbrochen werden, um unbeabsichtigte Leckageunfälle zu vermeiden. 7.5 Berühren Sie das Gehäuse während des Gebrauchs nicht direkt mit den Händen, da es hohe Temperaturen erreichen kann. Verwenden Sie Spezialwerkzeuge und hitzebeständige Handschuhe beim Umgang mit Lebensmitteln. 7.6 Es ist verboten, harte und scharfe Gegenstände zum Zerkratzen oder Aufschneiden der Maschine zu verwenden.

3. Normale Arbeitsbedingungen:

1. Die Umgebungstemperatur beträgt 5-50 °C und die relative Luftfeuchtigkeit

beträgt nicht mehr als 90 %;

1. Versorgungsspannung: 110 V ± 10 %, Frequenz: 60 ± 1 % Hz. (220 V ± 10 %, Frequenz: 50 ± 1 % Hz)

4. Produkteinführung

1. Dieses Produkt hat ein neuartiges und einzigartiges Design, schönes Aussehen, eine Kombination aus quadratischen und runden Formen, mehrere Lebensmittelboxen, einfach zu gleichzeitig klassifizieren und verwenden, robust und langlebig sowie leicht zu pflegen. Ausgestattet mit Dampfheizfunktion kann es gleichmäßig die Temperatur erhöhen und ist mit einem großen Wassertank ausgestattet, um die Lebensmittel feucht zu halten. Es handelt sich um eine Spezialausrüstung zur Präsentation, Ausstellung, Isolierung, Befeuchtung und Klassifizierung von Lebensmitteln.

Symbolbeschreibung:

In dieser Anleitung werden alle wichtigen Sicherheitshinweise mit Symbolen hervorgehoben. Anweisungen und Empfehlungen für das Gerät. Um Unfälle, Personenschäden oder Sachschäden zu vermeiden, seien Sie bitte besonders vorsichtig und folgen Sie diesen Anweisungen.

Äquipotential

Gefährliche Spannung

Verbrühschutz-Etikett

6. Produktspezifikationen

MODELL	STROMSPANNUNG(V)	Hz	LEISTUNG(IN)	GRÖSSE(mm)	Elektronisch Thermom zu haben	Leistung Kabel Typ
SC-TC-213	AC110-120 60		1500	980*395*380	NEIN	Stecker
	AC220-240 50
SC-TC-214	AC110-120 60		1500	1217*375*385	NEIN	Stecker
	AC220-240 50
SC-TC-215	AC110-120 60		1500	1484*378*385	NEIN	Stecker
	AC220-240 50
SC-TC-216	AC110-120 60		1500	1133*580*385	NEIN	Stecker
	AC220-240 50
SC-TC-2108	AC110-120 60		1700	1461*580*385	NEIN	Stecker
	AC220-240 50		3200
SC-TC-2110	AC110-120 60		1700	1468*730*381	NEIN	Stecker
	AC220-240 50		3200
SC-TC-316	AC110-120 60		1500	127*375*385	NEIN	Stecker
	AC220-240 50
SC-TC-319	AC110-120 60		1500	1133*580*385	NEIN	Stecker
	AC220-240 50
SC-TC-3112	AC110-120 60		1700	1461*580*385	NEIN	Stecker
	AC220-240 50		3200
SC-TC-2108-B	AC220-240 50		3200	1461*580*385	JA Kabel
SC-TC-2110-B	AC220-240 50		3200	1468*730*381	JA Kabel
SC-TC-3112-B	AC220-240 50		3200	1461*580*385	JA Kabel

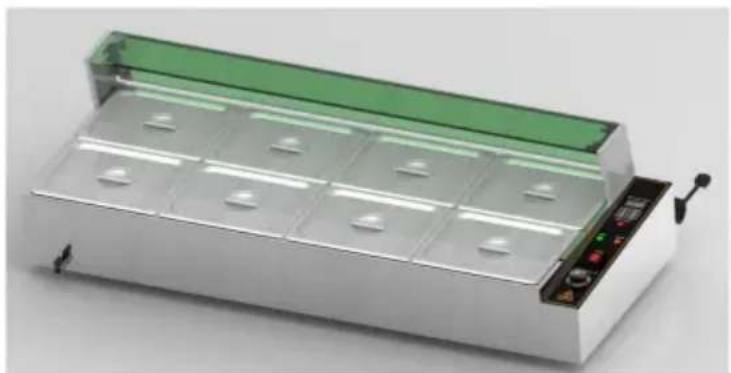

1. Aussehen des Produkts

SC-TC-213	SC-TC-214	SC-TC-215
SC-TC-216	SC-TC-2108 SC-TC-2110
SC-TC-316 SC-TC-319		SC-TC-3112
	SC-TC-2110-BSC-TC-2108-BSC-TC-3112-B

Hinweis: Die Lage dieser elektrischen Komponente richtet sich nach der Konstruktion zu dieser Zeit, und unser Unternehmen behält sich das Recht vor, Änderungen an der Konstruktion vorzunehmen. Wenn sich das Design ändert und die Bedienungsanleitung nicht zeitnah verbessert wird, hoffen wir auf das Verständnis der Kunden!

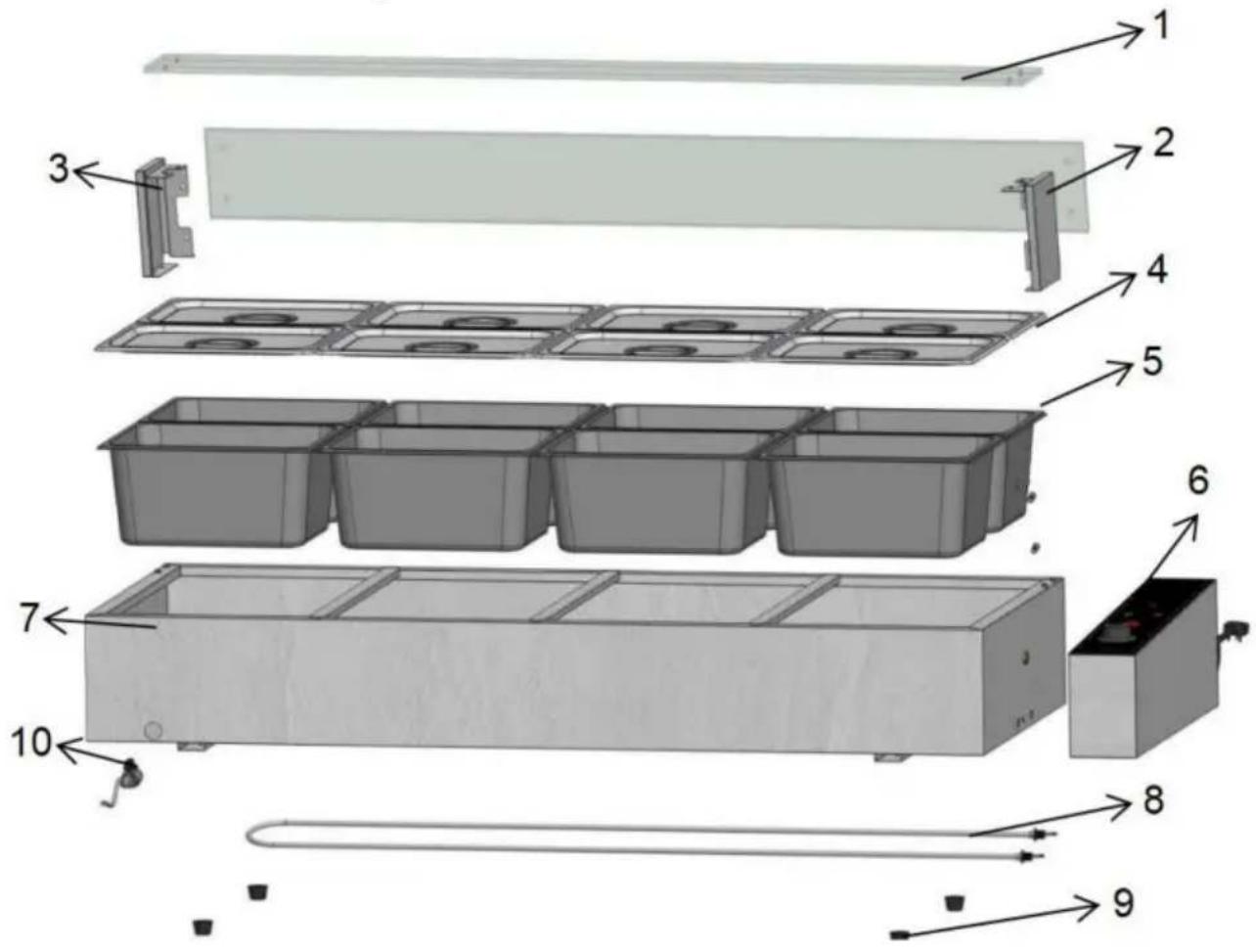

8. Produktstrukturdiagramm

SC-TC-2108 BOOM-LISTE
NEIN.	PCS-NR. NAME			NAME STK
01	Glas 02 Rechter	2 06	Steuerkasten 1
Glashalter 03 Linker		1 07	Wassertankgestell 8
Glashalter		8 08	Heizrohr		1
04	Ein halber Beckendeckel			Maschinenfuß 09	1
05 10	Kugelhahnshabcken	1 4			1

SC-TC Ersatzteilliste für die Serie
NEIN.	NAME STK.-NR.			NAME	PCS
01	Rechte Glashalterung	1	06 Gummidichtung		8
02	Linke Glashalterung	1	07		8Nuss
03	Glas	2	08	Teflonband	1
04	Schrauben	12	09	Löffel	1
05		1	10Kugelhahn undichte Löffel		1
Achtung: Bitte überprüfen Sie vor dem Kauf die Vollständigkeit der Ersatzteile Installation!

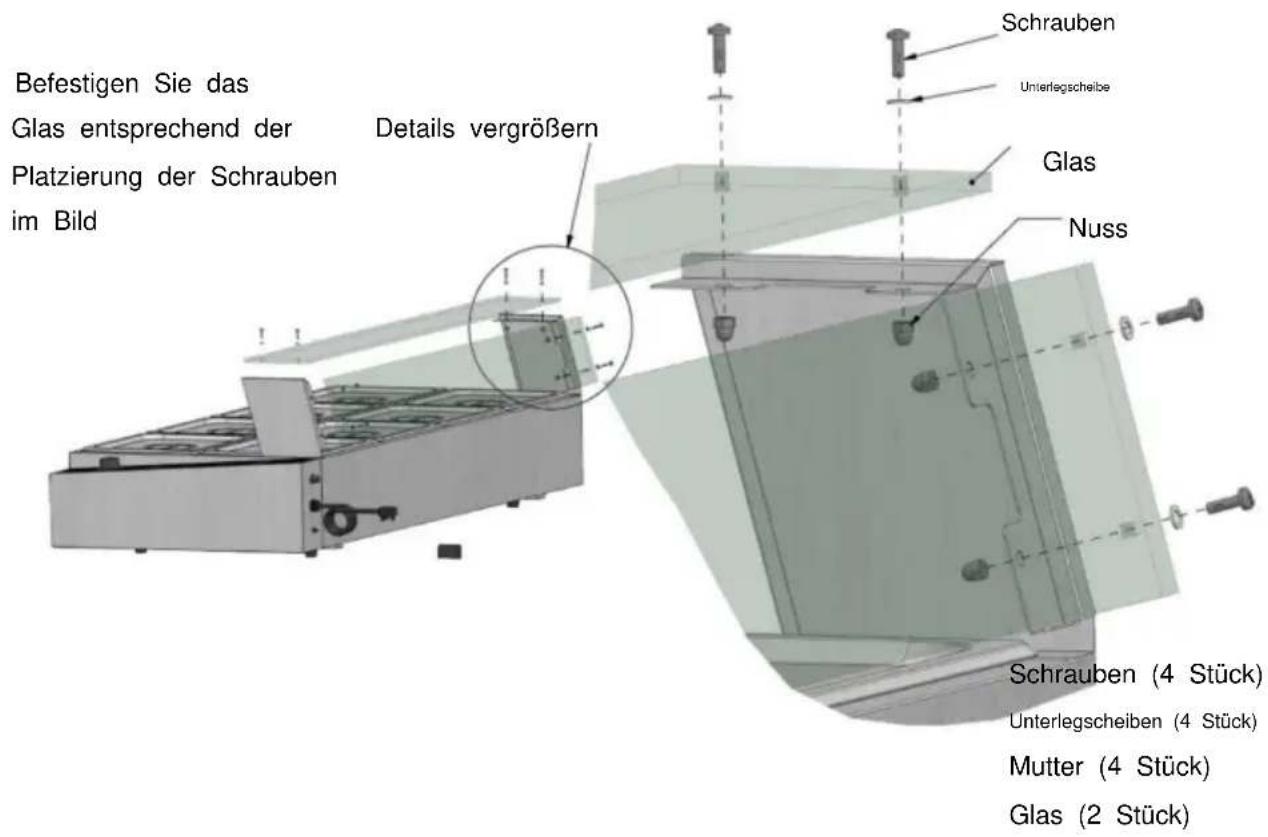

SC-TC-2108 Installationsdiagramm
Die Installationsmethoden der Badebeckenserie sind einheitlich. Die Nachfolgend finden Sie das Installationsdiagramm von 2108
Vergrößerte Detailansicht	Befestigen Sie den unteren Teil der Glashalterung mit Schrauben
Die linke Seite ist ebenfalls fixiert mit der gleichen Methode
Schrauben (4 Stück)Linke Glashalterung (1 Stück)Rechte Glashalterung (1Stk)
Schritt 1

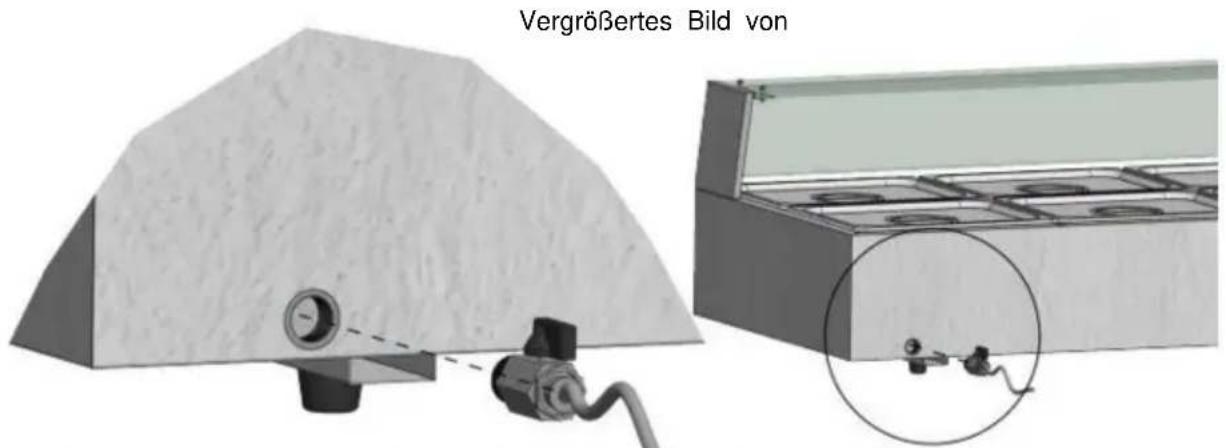

Schritt 2

Umwickeln Sie das Gewinde 4 bis 5 Mal mit Teflonband und ziehen Sie es dann am wasserdichten Loch fest.

Beachten Sie, dass bei einer späteren Demontage des Wasserhahns ein Austausch durch ein neues Teflonband erforderlich ist.

Kugelhahnhahn (1 Stück)

Teflonband (1 Stück)

9. Fehleranalyse

NEIN.	Fehlerphänomen	Grund	Ausschlussmethode
01	Die grüne und die rote Kontrollleuchte leuchten gleichzeitig und die Temperatur steigt nicht	Die Verkabelung des elektrischen Heizrohrs ist lose und das elektrische Heizrohr ist durchgebrannt	ÿ Die Verdrahtungsschrauben des elektrischen Heizrohrs festziehen.ÿ Das elektrische Hei
02	Die Arbeitskontrollleuchte leuchtet und der Temperaturanstieg kann nicht kontrolliert werden.	Störung des Temperaturreglers	ÿ Ersetzen Sie den Thermostat
03	Die Kontrollleuchte leuchtet nicht und die Temperaturregelung ist normal	Die Kontrollleuchte ist durchgebrannt	ÿ Blinker ersetzen
04	Kannnicht automatisch isolieren.	Störung desTemperaturreglers	ÿ Ersetzen Sie den Thermostat
05	Die Isolierung des Gehäuses ist feucht, es treten elektrische Leckagen auf und/oder die inneren Drähte fühlen sich taub an, wenn man mit den Händen in Kontakt mit dem Gehäuse kommt.	Gehäuses ist feucht, es treten elektrische Leckagen auf und/oder die inneren Drähte fühlen sich taub an, wenn man mit den Händen in Kontakt mit dem Gehäuse kommt.	ÿ Zur Reparatur an die Wartungsabteilung senden.
Achtung: Die oben genannten Probleme dienen nur zur Analyse und als Referenz. Beheben Sie sie nicht selbst. Zur Untersuchung und Reparatur sind entsprechende Fachleute erforderlich. Bei Sicherheitsabweichungen wie Stromlecks sollte die Stromversorgung rechtzeitig unterbrochen und die Nutzung eingestellt werden!
