PFPC1-1A030 - Heizkabel Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Heizkabel für Wohnungsrohre
Marke	Vevor
Modell	PFPC1-1A030
Länge	30 Fuß (9,14 m)
Nennleistung	210 W
Nennspannung	120 V ~
Nennstrom	1,75 A
Kompatibler Rohrdurchmesser	Bis zu 1,5 Zoll (3,8 cm)
Thermostattyp	Integriert, bimetalisch, Auslösung bei 4°C
Minimale Betriebstemperatur	-20°C (-4°F)
Lagertemperatur	-20°C bis 65°C (-4°F bis 150°F)
Schutzart	Wetterbeständig, Außeninstallation möglich
Erforderlicher Fehlerstromschutzschalter	GFCI 30 mA
Anwendungen	Frostschutz für Metall- oder Kunststoffwasserrohre (isoliert)
Nicht empfohlen für	Weiche Vinylrohre, Kraftstoffleitungen, Dächer oder Dachrinnen
Kabeltyp	Nicht kürzbar, feste Länge (nicht schneiden)
Minimaler Biegeradius	8 mm (0,3 Zoll)
Erforderliche Isolierung	Glasfaser max. 1/2 Zoll (R-Wert ≤ 2,0)
Zertifizierungen	Entspricht NEC- und CEC-Normen mit GFCI
Enthaltenes Zubehör	Klebeband zur Befestigung
Garantie	Elektronische Garantieurkunde auf www.vevor.com/support
Wartung	Sicht- und elektrische Prüfung zu Saisonbeginn und monatlich

Häufig gestellte Fragen - PFPC1-1A030 Vevor

Kann ich das Heizkabel PFPC1-1A030 auf die gewünschte Länge kürzen?

Nein, dieses Heizkabel ist vom Typ nicht kürzbar. Es kann nicht gekürzt oder verändert werden. Einmal geschnitten, überhitzt es und wird unbrauchbar. Wählen Sie immer ein Modell mit passender Länge für Ihr Rohr.

Ist es erlaubt, das Heizkabel zu überlappen?

Nein, Überlappung ist strengstens verboten. Wenn das Kabel sich berührt oder kreuzt, kann es überhitzen und einen Brand oder Stromschlag verursachen. Befestigen Sie es spiralförmig oder gerade ohne Kontakt.

Funktioniert das Kabel PFPC1-1A030 automatisch?

Ja, es ist mit einem integrierten Bimetall-Thermostat ausgestattet, der die Heizung aktiviert, wenn die Temperatur unter 4°C (40°F) fällt, und oberhalb von 14°C deaktiviert. Die Kontrollleuchte zeigt die Stromversorgung an, aber der Betrieb wird vom Thermostat gesteuert.

Welcher elektrische Schutz ist für dieses Heizkabel erforderlich?

Die Installation muss zwingend einen Fehlerstromschutzschalter (GFCI) mit 30 mA gemäß den nationalen elektrischen Normen (NEC, CEC) enthalten. Dies schützt vor Erdschluss und Stromschlaggefahr.

Kann ich dieses Kabel an einem Kunststoffrohr verwenden?

Ja, vorausgesetzt das Kunststoffrohr ist permanent mit Wasser gefüllt. Um die Wärmeübertragung zu verbessern, wickeln Sie das Rohr vor der Installation des Kabels mit Alufolie ein. Nicht an weichen Vinylrohren verwenden.

Wie befestige ich das Heizkabel am Rohr?

Verwenden Sie das mitgelieferte Klebeband oder ein zugelassenes Glasfaserband (beständig über 80°C). Bringen Sie alle 15 cm (6 Zoll) Streifen an. Verwenden Sie niemals Metallklammern (Bänder, Drähte), da diese das Kabel beschädigen und einen Lichtbogen verursachen könnten.

Welche Art von Wärmedämmung soll ich verwenden?

Verwenden Sie eine Isolierung aus Glasfaser mit maximaler Dicke von 1/2 Zoll (12,7 mm). Der gesamte R-Wert (Isolierung + Barriere) darf 2,0 nicht überschreiten. Übermäßige Isolierung kann zu Überhitzung und Brandgefahr führen.

Was tun, wenn das Heizkabel nicht heizt?

Überprüfen Sie zuerst, ob die Steckdose Strom führt und die Kontrollleuchte des Kabels leuchtet. Wenn die Leuchte aus ist, ist der Bimetall-Thermostat möglicherweise defekt oder eine externe Wärmequelle hält ihn über 4°C. Ersetzen Sie das Kabel bei Bedarf.

Kann ich dieses Kabel in einem Rohr installieren?

Nein, dieses Kabel ist nur für die Installation außerhalb des Rohres ausgelegt. Führen Sie es niemals in eine Rohrleitung ein. Verwenden Sie es direkt entlang des Rohres und befestigen Sie es mit Klebeband.

Wie warte ich das Heizkabel am Ende der Saison?

Trennen Sie die Stromversorgung am Ende der Heizperiode. Vor der nächsten Saison prüfen Sie das Kabel und die Isolierung visuell. Überprüfen Sie auch die elektrische Isolierung mit einem Isolationsmessgerät (mindestens 20 MΩ zwischen Erde und Stiften). Ersetzen Sie beschädigte Kabel.

BEDIENUNGSANLEITUNG PFPC1-1A030 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Heizkabel für Wohnrohre (Serie)

MODELL: PFPC1-1A003, PFPC1-1A006, PFPC1-1A009, PFPC1-1A012, PFPC1-1A018, PFPC1-1A024, PFPC1-1A030, PFPC1-1A060, PFPC1-1A080

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden

stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, zu decken

alle Kategorien von Werkzeugen, die wir anbieten. Wir bitten Sie, sorgfältig zu überprüfen

Wenn Sie bei uns eine Bestellung aufgeben, sparen Sie im Vergleich zu den großen

Top-Marken tatsächlich die Hälfte.

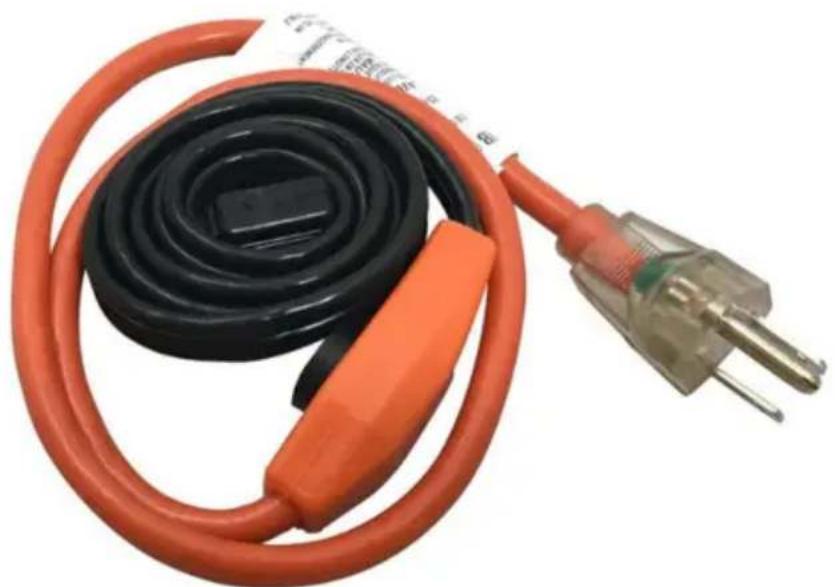

VEVOR®

TOUGH TOOLS, HALF PRICE

WOHNUNGSROHRHEIZUNG

KABEL (SERIE)

MODELL: PFPC1-1A003, PFPC1-1A006, PFPC1-1A009, PFPC1-1A012. PFPC1-1A018, PFPC1-1A024, PFPC1-1A030, PFPC1-1A060, PFPC1-1A080

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Allgemeine Informationen

Funktionsweise von Heizsystemen

Das Problem:

Wärmedämmung allein verhindert das Einfrieren von Rohren nicht. Beispielsweise gefriert ein 3/4-Zoll-Rohr mit 25 mm/1 Zoll dicker Isolierung bei einer Umgebungstemperatur von -10 °C/14 °F in nur 13 Stunden vollständig. Gefrorene Wasserrohre können platzen und zu Versorgungsausfällen, Überschwemmungen und Schäden führen.

Die Lösung Das

elektrische Heizkabel PFPC ersetzt die Wärme, die durch die Wärmedämmschicht verloren geht. Durch den Ersatz der verlorenen Wärme können das Rohr und das Wasser im Rohr auf einer konstanten Temperatur gehalten werden. Mit einem eingebauten Bimetall-Thermostat (innerhalb der schwarzen Kappe) funktioniert das Heizkabel nur, wenn der Thermostat eine Temperatur von 4 °C/40 °F oder weniger anzeigt.

PFPC-Anwendung

Das Heizkabel wird gerade entlang des Rohrs verlegt und schützt Rohre mit einem Durchmesser von bis zu 3,8 cm/1,5 Zoll.

PFPC Begleitheizungssysteme sind zugelassen und qualifiziert für den Frostschutz isolierter Wasserleitungen aus Metall oder Kunststoff bei einer allgemein akzeptierten

Wartungstemperatur von 4 °C/40 °F mit zugelassenen Zubehör.

Dieses Produkt wird von einem Temperatursensor zur Temperaturerkennung gesteuert. Es beginnt zu arbeiten, wenn die Temperatur unter 4 ± 3 y liegt, und hört auf zu arbeiten, wenn die Temperatur über 14 ± 3 y liegt. Das Licht leuchtet beim Einstecken nur, um anzuzeigen, dass das Gerät eingeschaltet ist, und der Betrieb wird über einen Schalter gesteuert.

Warnungen:

Verwenden Sie kein Heizkabel an Rohren, die über 65 °C/150 °F erhitzt werden, wie z. B. Dampf Linien.

ÿ Installieren Sie Heizkabel niemals in Wänden, Böden oder Decken.

ÿ Installieren Sie ein Heizkabel niemals an einem Kunststoffrohr, es sei denn, das Rohr ist ständig mit Wasser gefüllt.

ÿ Nicht an Abwasserleitungen, Abflussleitungen, Kraftstoffleitungen oder

Schläuchen verwenden. ä Rohrheizkabel nicht zur Dach- und Dachrinnen-Eisfreimachung

verwenden. ä Nicht innerhalb des Rohrs verwenden, kann nur außerhalb des Rohrs

verwendet werden.ÿ Niemals an Rohren verwenden, deren

Temperatur 150 °F überschreiten kann. ä Nicht durch unterirdisches Vergraben verwenden.

ZUBEHÖR

Band

Empfang & Lagerung

Empfang ÿ

Vergleichen Sie die Materialien mit dem Lieferschein und überprüfen Sie, ob die richtigen Materialien

geliefert wurden. Der Heizkabeltyp ist auf der Ummantelung aufgedruckt. ä Überprüfen Sie die

Konstruktionsunterlagen und vergleichen Sie die gelieferten Materialien mit den Listen, um sicherzustellen,

dass alle benötigten Materialien geliefert wurden. y Überprüfen

Sie das Heizkabel und das Zubehör, um sicherzustellen, dass es während des Transports keine

Schäden gibt.

Lagerung

ÿ Kabel und Systemkomponenten sollten an einem sauberen, trockenen Ort gelagert werden. Der

Lagertemperaturbereich liegt zwischen -20 °C und 65 °C (-4 °F und 150 °F).

Vor der Installation

Die Rohrleitungen, die Isolierung, die Elektrik und die Instrumentengruppen müssen vor der

Installation des elektrischen Begleitheizungssystems koordiniert werden. Die Installation

sollte erst beginnen, wenn der Großteil der mechanischen Konstruktion abgeschlossen ist.

Stellen Sie sicher, dass alle mechanischen Tests (z. B. hydrostatische Tests/Spülungen) abgeschlosse

wurde gelöscht.

Wenn das Heizkabel steif ist (aufgrund von Kälte), wickeln Sie es zunächst ab und versorgen Sie es dann mit Strom über eine 120-V-Steckdose, bis es warm und biegsam ist. Ziehen Sie anschließend den Stecker heraus und legen Sie es auf das Rohr.

Achtung:

(Dieses Symbol kennzeichnet besonders wichtige Sicherheitshinweise, die beachtet werden müssen. Andernfalls kann es zu einer Überhitzung kommen und zu ernsthafter Brandgefahr oder einem Stromschlag führen.)

y Eine unsachgemäße Installation, Verwendung und/oder Wartung eines elektrischen Heizkabels kann zu Feuer, Stromschlag und/oder dem Einfrieren der Rohre führen.

ÿ Stellen Sie sicher, dass sich eine ordnungsgemäß geerdete Steckdose in der Nähe befindet, in der Sie das Kabel anschließen können.

ÿ Heizkabel müssen in Übereinstimmung mit dem National Electric Code und dem Canadian Electrical Code installiert werden. Ein Fehlerstromschutzschalter (GFCI) für den Stromkreis ist erforderlich.

Die Zulassungen basieren ausschließlich auf der Verwendung von E-Poly-spezifizierten Teilen. Ersatzteile oder Vinyl-Isolierbänder werden nicht empfohlen.

ÿ Schließen Sie das Heizkabel nicht an die Stromversorgung an, während es aufgerollt ist.

ÿ Installieren Sie kein beschädigtes Heizkabel. Die Mindestrohrlänge beträgt 3 Fuß.

y Verändern Sie dieses Heizkabel niemals in irgendeiner Weise. Bei einer Kürzung überhitzt es. Nach dem Durchtrennen ist ein Heizkabel nicht mehr reparierbar.

ÿ Installieren Sie das gleiche Kabel nicht an mehr als einer Leitung.

ÿ Achten Sie darauf, dass sich Heizkabel niemals an irgendeiner Stelle berühren, kreuzen oder überlappen.

ÿ Trennen Sie das Rohrheizkabel während der Installation von der Stromquelle.

ÿ Halten Sie beim Einschalten des Heizkreises unabhängig vom Normalbetrieb, der Installationsdauer oder der Wartung immer mindestens 1 Zoll/2,5 cm Abstand zwischen dem Heizabschnitt des Heizkabelsystems und brennbaren Oberflächen.

Vorsicht:

ÿ Installieren Sie das PFPC-System nicht, wenn die Umgebungstemperatur unter der Mindestinstallationstemperatur (32 °F/0 °C) liegt.

ÿ Diese Anleitung muss aufbewahrt und dem Besitzer und dem auf künftige Eigentümer übertragen.

B. Wählen Sie das richtige Heizkabel.

Verwenden Sie die folgende Tabelle, um das richtige Heizkabel auszuwählen.

RohrLänge	Rohrdurchmesser
	1/2”	3/4”	1”	1,25 Zoll	1,5 Zoll
3	1-3	1-3	1-3	1-3	1-3
4	1-3	1-3	1-3	2-3	2-3
5	1-3	1-3	2-3	2-3	2-3
6	1-6	1-6	1-6	1-6	1-6
7	1-6	1-6	1-6	1-3+1-6	1-3+1-6
8	1-6	1-6	1-6	1-3+1-6	1-3+1-6
9	1-9	1-9	1-9	1-9	1-9
10 1-9	1-9		1-9	1-9	2-6
11	1-9	1-9	1-9	2-6	2-6
12	1-12	1-12	1-12	1-12	1-12
13	1-12	1-12	1-12	1-12	1-6+1-9
14	1-12	1-12	1-12	1-6+1-9	1-6+1-9
15	1-15	1-15	1-15	1-15	1-15
16	1-15	1-15	1-15	1-15	2-9
17	1-15	1-15	1-15	2-9	2-9
18	1-18	1-18	1-18	1-18	1-18
20		1-18	1-18	1-18	1-9+1-121-18
22		2-122-12	2-12	2-12	2-12
24	1-24	1-24	1-24	1-24	1-24
26	1-24	1-24	1-24	1-12+1-15 1-12	1-12+1-15
28	1-12+1-15 1-12	1-12+1-15 1-12+1-15	1-12+1-15 1-12	1-12+1-18
30	1-30	1-30	1-30	1-30	1-30
35	2-18	2-18	2-18	2-18	2-18
40	1-40	1-40	1-40	1-40	1-40
45	1-18+1-24 1-	18+1-24 1-18+1	-24 1-18+1-24		2-24
50	2-24	2-24	2-24	2-24	1-12+1-40
55	1-24+1-30 1-	24+1-30 1-24+1	-30 1-24+1-30	1-18+1-40
60	1-60	1-60	1-60	1-60	1-60
65	1-6+1-60	1-6+1-60	1-6+1-60	1-6+1-60	1-6+1-60
70	1-40+1-30 1-	40+1-30 1-40+1	-30 1-40+1-30	1-12+1-60
75	1-15+1-60 1-	15+1-60 1-15+1	-60 1-15+1-60	1-15+1-60
80	1-80	1-80	1-80	1-80	1-80
85	1-24+1-60 1-	24+1-60 1-24+1	-60 1-24+1-60		1-6+1-80
90	1-30+1-60 1-	30+1-60 1-30+1	-60 1-30+1-60	1-30+1-60
95	1-18+1-80 1-	18+1-80 1-18+1	-80 1-18+1-80	1-18+1-80
100	1-40+1-60 1-	40+1-60 1-40+1	-60 1-40+1-60	1-40+1-60

Katalog-No		Heizung Länge (ft)	Leistung Leistung (Watt)	Ampere. (@120 V)
3	PFPC1-1A003	3	21	0,18
6	PFPC1-1A006	6	42	0,35
9	PFPC1-1A009	9	63	0,51
12	PFPC1-1A012	12	84	0,70
15	PFPC1-1A015	15	105	0,88
18	PFPC1-1A018	18	126	1,05
24	PFPC1-1A024	24	168	1,40
30	PFPC1-1A030	30	210	1,75
40	PFPC1-1A040	40	280	2.34
60	PFPC1-1A060	60	420	3,50
80	PFPC1-1A080	80	560	4,67

Beispiel:

ÿ 1-60 bedeutet: Sie benötigen ein Heizkabel „PFPC1-1A060“.
ÿ 2-3 bedeutet: Sie benötigen zwei Heizkabel „PFPC1-1A003“.
ÿ 1-12+1-15 bedeutet: Sie benötigen ein „PFPC1-1A012“-Heizkabel mit einem „PFPC1-1A015“-Heizkabel.
y Wenden Sie sich für die aufgeführten Mindestrohrgrößen oder weitere Informationen an den Werksvertreter.
Dieser Konstruktionsleitfaden basiert auf der allgemein akzeptierten Wartungstemperatur (4 ^ C/40 ^ F) für Frostschutz.
ÿ Diese Konstruktionsanleitung basiert auf einer 1/2-Zoll-Glasfaserisolierung. Es kann auch eine geschlossenzellige Weichschaumisolierung verwendet werden.

Installationsanleitung

Überprüfung vor der Installation

Das Heizkabel sollte auf elektrische Integrität geprüft werden. Dazu wird zwischen dem Erdungsstift und einem der beiden anderen Stifte ein Megaohmmeter (Megger) mit mindestens 500 V Gleichstrom verwendet. Der Mindestwiderstand sollte 20 Megaohm betragen. Messwerte unter 20 Megaohm können bedeuten, dass die elektrische Isolierung beschädigt ist und das Heizkabel ausgetauscht werden muss.
ÿ Stellen Sie sicher, dass die verfügbare Betriebsspannung für das Heizkabelsystem korrekt ist.
y Gehen Sie das Rohrleitungssystem ab und planen Sie den Verlauf des Heizkabels auf dem Rohr Entfernen Sie gleichzeitig Grate, raue Oberflächen und scharfe Kanten. Entfernen Sie Schmutz, Rost und Zunder mit einer Drahtbürste. Entfernen Sie Öl- und Fettfilme mit einem geeigneten Lösungsmittel.

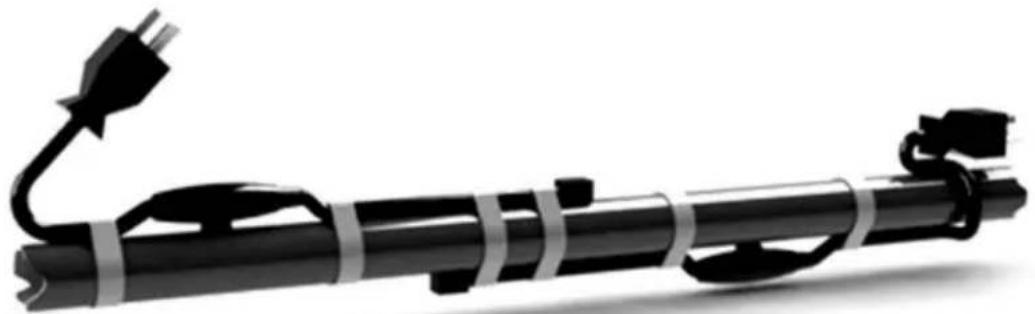

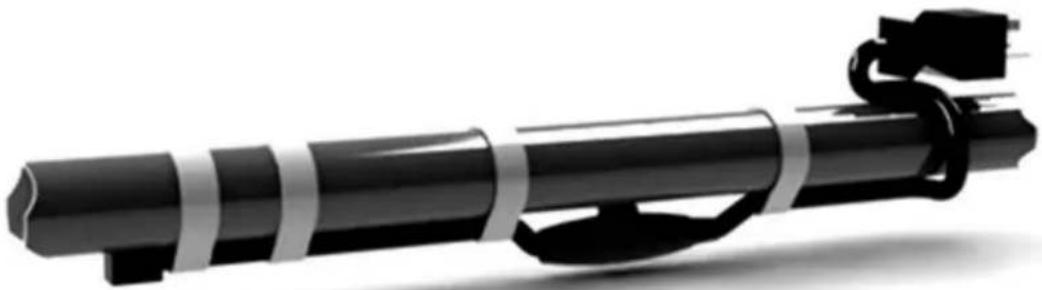

Verlegung des Heizkabels

Standardlängen: zum Schutz eines Rohres mit einer Standardlänge Heizkabel

ÿ Verlegen Sie das Kabel gerade entlang der Unterseite eines horizontalen Rohrs oder der „Wetterseite“ eines vertikalen Rohrs

Nicht standardmäßige Längen: zum Schutz eines Rohrs mit einer anderen als der Standardlänge an Heizkabel

ÿ Zwei separate Kabel auf gegenüberliegenden Seiten des Rohres anbringen, beginnend an gegenüberliegen endet.
ÿ Der Überlauf in der Rohrmitte sollte 3 Fuß nicht überschreiten.
y An dickeren Stellen wie Ventilen und Flanschen oder an Stellen mit niedrigeren Temperaturen können zwei oder mehr Heizdrähte flach verlegt oder gewickelt werden. Bei der Installation muss der Wicklungsabstand in der Anleitung strikt eingehalten werden.

Achtung: Vermeiden Sie ruckartiges Ziehen des Heizkabels oder den Einbau an scharfen Kanten.

Achtung: Das Kabel nicht knicken oder quetschen, auch nicht darauf treten oder mit Geräten darüberlaufen.

Anhang

Nachdem das Heizkabel durch den gesamten Abschnitt verlegt wurde, beginnen Sie, es mit Klebeband oder hochwertigem, zugelassenem Glasfaserband (zugelassenes Glasfaserband mit einer Temperaturbeständigkeit über 80 ^ C/175 ^ F) am Rohr zu befestigen.
Um den Thermostat und das Heizkabel auf seiner gesamten Länge in festem Kontakt mit dem Rohr zu halten, sollten in Abständen von etwa 15 cm/6 Zoll umlaufende Klebebandstreifen angebracht werden.
ÿ Der Thermostat sollte am kältesten Ende des Rohrs angebracht werden.
In bestimmten Anwendungen können auch handfest angezogene Kabelbinder aus Kunststoff verwendet werden, die für Temperaturen über 80 ^ C/175 ^ F geeignet sind.
y Bei Kunststoffrohrsystemen verbessert das Umwickeln des Kunststoffrohrs mit Aluminiumfolie vor der Installation des Heizkabels die Wärmeübertragung und sorgt für eine gleichmäßigere Wärme Verteilung.
ÿ Heizkabel dürfen an Wasserleitungen aus Metall und Kunststoff verwendet werden, jedoch nicht an flexiblen Vinylschläuchen (wie etwa Gartenschläuchen).
ÿ Sie können den Produktstecker an der Steckdose oder am Regler anbringen. Aber es
ÿ Das Heizkabel darf nicht verändert oder beschädigt werden.

Warnung: Minderwertige Klebebänder können dazu führen, dass sich das Kabel bei normalen Kabelbetriebstemperaturen bewegt, was zu Überhitzung, Feuer oder Stromschlag führen kann.

Achtung: Verwenden Sie keine Metallbefestigungen wie Rohrschellen oder Bindedraht, um das Heizkabel zu befestigen, da diese das Heizkabel beschädigen können

Dies kann zu Lichtbögen oder Bränden führen.

Biegen, Überkreuzen und Schneiden des Heizkabels

Der Biegeradius sollte mindestens 8 mm (0,3 Zoll) betragen. Biegen Sie das Heizkabel nicht auf einer flachen Ebene. Scharfe Biegungen können das Heizelement beschädigen.

Achtung: PFPC ist kein paralleles Heizkabel. Es kann nicht auf die gewünschte Länge zugeschnitten werden. Einmal zugeschnitten, kann das Heizkabel nicht repariert werden. Außerdem sollte das Heizkabel niemals überlappt werden.

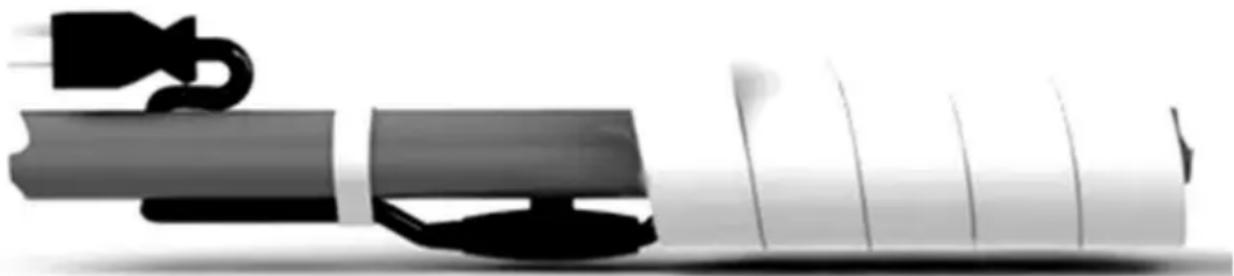

Wärmedämmung

y Führen Sie nach der Isolierung des Begleitheizungssystems eine Sichtprüfung des Heizkabels durch, um sicherzustellen, dass es ordnungsgemäß installiert ist und keine Anzeichen von Beschädigungen aufweist.

Verwenden Sie über dem Heizkabel und dem Thermostat eine Glasfaserisolierung (einschließlich vorgefertigter Glasfaser) von maximal 1/2 Zoll, damit das Begleitheizungssystem effizienter arbeitet.

Um die Isolierung vor Feuchtigkeit und mechanischen Schäden zu schützen und die ordnungsgemäße Funktion des Begleitheizungssystems sicherzustellen, muss auf dem Begleitheizungssystem eine Schutzbarriere (mit einer zusätzlichen wasserdichten Barriere, die in die entgegengesetzte Richtung gewickelt ist) installiert werden.

ÿ Bringen Sie als Warnung für das Wartungspersonal im Abstand von 3 m/10 Fuß entlang des Rohrs Etiketten mit der Aufschrift „Electric Traced“ an der Isolierungswetterbarriere an.

Warnung: Verwenden Sie für das Begleitheizungssystem niemals mehr als 0,5 Zoll Glasfaserisolierung oder anderes nicht feuerhemmendes Isoliermaterial. (Der Gesamt-R-Wert der Glasfaserisolierung, Schutzbarriere

und die wasserdichte Barriere sollte nicht größer als 2,0 sein) Eine Überisolierung kann zur Überhitzung des Heizkabels führen und Brandgefahr oder Stromschlag verursachen.

Elektrische Anforderungen

ÿ Stellen Sie sicher, dass die Heizkabellast, die Sie anschließen, innerhalb der Nennleistung von

das gewählte Steuerungssystem.

ÿ Das Kabel sollte in eine fest installierte Steckdose eingesteckt werden.
y Gemäß dem National Electric Code sind Fehlerstrom-Schutzschalter für alle Heizgeräte erforderlich. Verwenden Sie Schutzschalter mit 30-mA-Fehlerstrom-Schutz oder gleichwertigem Fehlerstrom-Schutz.

Testen

ÿ Es wird empfohlen, nach der Installation der Wärmedämmung und

Wetterbarriere, aber bevor der Stromkreis eingeschaltet wird, sollte ein weiterer

Isolationswiderstandstest (Megger) durchgeführt werden. Dadurch sollten alle Schäden

am Heizkabel aufgedeckt werden, die während der Installation der Isolierung aufgetreten sein kör

ÿ Es liegt in der Verantwortung des Installateurs oder Elektrikers, zu Beginn und während der

Installation des Heizkabels an bestimmten Punkten eine Reihe von Tests am Begleitheizungssystemen

durchzuführen.

ÿ Die schnelle Identifizierung von Schäden am Heizkabel ist der wirtschaftlichste Ansatz zur

Fehlerbehebung bei einer Installation. Die Installationskosten des Kabels und der

Wärmedämmung sind viel höher als die des Heizkabels.

ÿ Sobald die Stromversorgung angeschlossen ist, aber bevor das System in Betrieb genommen

wird, überprüfen Sie, ob alle Heizkabeltests und Dokumentationen für jeden Heizkreis

abgeschlossen sind. Dadurch wird sichergestellt, dass das System gemäß den

Empfehlungen des Herstellers.

Wartung

ÿ Überprüfen Sie das Kabel zu Beginn jeder Heizsaison und monatlich während des Betriebs.

ÿ Vorbeugende Wartung: Es ist ein Programm zur vorbeugenden Wartung erforderlich, das

sowohl visuelle als auch elektrische Prüfungen des Systems umfasst. Diese sollten nicht nur

vor der ersten Inbetriebnahme des Systems, sondern auch regelmäßig durchgeführt werden.

Die Prüfungen sollten auch nach jeder durchgeführten Wartung durchgeführt werden.

ÿ Überprüfen Sie das System, um sicherzustellen, dass die Isolierung nicht durch Regen

nass ist. Nasse Rohrabschnitte können zu kalten Stellen oder gefrorenen Abschnitten führen. Wenn

die Isolierung feucht oder nass ist, sollte sie ersetzt werden.

ÿ Schalten Sie den Strom am Ende der Heizsaison ab oder trennen Sie ihn. Schließen Sie ihn vor der nächsten Heizsaison wieder an.

Warnhinweise: Vor der Inspektion die Stromverbindung trennen.

Fehlerbehebung

Symptom Problem	mursachen	Korrektur
SchaltungBreaker-Auslösungen	Leistungsschalter ist zu klein	Ersetzen Sie den Leistungsschalter, wenn er defekt oder falsch dimensioniert ist. Überprüfen Sie, ob die Größe des vorhandenen Stromkabels mit größeren Kabeln kompati Leistungsschalter.
	Defekter Leistungsschalter
	Eine physische Beschädigung des Heizkabels kann einen direkten Kurzschluss verursachen	Überprüfen Sie, wo sich möglicherweise Wartungsarbeiten durchgeführt.Ersetzen Sie beschädigte Abschnitte des Heizkabels.
	Fl-Schutzschalter ist zu klein	Ersetzen Sie den zu kleinen Fl-Schutzschalter durch einen 30-mA-F-Schutzschalter.
NiedrigIsolierungWiderstand	Kerben oder Schnitte im Heizkabel Kabel.	Wenn das Heizkabel noch nicht isoliert ist, überprüfen Sie die gesamte Länge visuell auf Beschädigungen. Wenn das System isoliert ist, entfernen Sie die Verbindung und ersetzen Sie beschädigte Heizkabelabschnitte.
	Kurz zwischen den Zöpfen und Heizkabelseele bzw. Geflecht und Rohr.
Gefrorenes Rohr(Die Heizung Kabelfunktioniert nicht)	Lockerer Stromanschluss	Wenn das Licht in der Steckerkappe nicht leuchtet, prüfen Sie die Steckdose oder den Stromkreis, um festzustellen, ob Strom fließt.
	Der Bi-Metall-Thermostatinnen ist die schwarzeKappe beschädigt	Ersetzen Sie das beschädigte Heizkabel mit einem neuen
	Es gibt eine andere HitzeQuelle in der Nähe des BimetallsThermostat	Entfernen Sie die Wärmequelle
	Die Leistung der Begleitheizung kann den Wärmeverlust der Rohrleitung nicht kompensieren.	Überprüfen Sie den Auswahlvorgang noch einmal, um sicherzustellen, dass Sie die richtige Länge und Anzahl an Heizkabeln ausgewählt haben.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

Elektrische vereisten
