BEDIENUNGSANLEITUNG LY40L03 Vevor

Technischer Support und E-Garantie-Zertifikat

SOLARBEHEIZTE DUSCHE

MODELL:LY40L03

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

SOLARBEHEIZT DUSCHE

MODELL:LY40L03

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer Lesen Sie die Bedienungsanleitung sorgfältig durch.

Bewahren Sie Kleinteile, Plastiktüten und andere Verpackungen außerhalb außerhalb der Reichweite von Kindern.

Seien Sie besonders beim Auspacken Ihres Artikels vorsichtig. Es besteht Erstickungsgefahr!

Überprüfen Sie die Lieferung auf Vollständigkeit. Spätere Reklamationen können nicht anerkannt werden.

Überprüfen Sie alle Elemente und Teile auf Beschädigungen. Trotz sorgfältiger Kontrolle können Produkte beim Transport beschädigt werden. In diesem Fall montieren Sie Ihr Produkt nicht. Defekte Teile kann Ihre Gesundheit gefährden.

Verändern Sie das Produkt niemals! Veränderungen führen zum Verlust der Garantie und das Produkt kann unsicher oder sogar gefährlich sein.

Packen Sie alle Teile und Elemente des Sets aus und legen Sie die Komponenten auf die Oberseite

des Kartons oder anderer sauberer Flächen. So wird Ihr neues Produkt geschützt.

Bitte achten Sie auch darauf, den Boden beim Arbeiten mit Werkzeugen nicht zu zerkratzen.

Stellen Sie sicher, dass das Produkt vor der Verwendung vollständig zusammengebaut ist, wie in der Abbildung gezeigt.

Zur Reinigung verwenden Sie einen Schwamm und warmes Seifenwasser. Verwenden Sie keine lösungsmittelhaltigen Reiniger

oder Reinigungsmittel - zum Beispiel Bleichmittel. Diese können das Produkt beschädigen.

Sicherheitshinweise

Wasser aus der Dusche ist nicht zum Trinken geeignet.

Bei Nichtgebrauch sollte die Dusche entleert und der Wasserhahn aufgedreht werden um einer Keimbildung vorzubeugen.

- Stellen Sie sicher, dass keine elektrischen Geräte und/oder Stromanschlüsse in Kontakt mit mit der Dusche oder in Reichweite des Wasserstrahls der Dusche.

-Unbeabsichtigten Anlauf vermeiden.

- Verwenden Sie keine Zusätze wie Reinigungsmittel oder andere Flüssigkeiten.

Das Duschwasser ist nicht zum Trinken geeignet. Bei Nichtgebrauch wird das Dusche sollte geleert und der Wasserhahn ruhig gehalten werden, um zu verhindern, dass Bakterienwachstum. Wischen Sie die Dusche nach Gebrauch sauber.

• Stellen Sie sicher, dass keine elektrischen Geräte und / oder Stromanschlüsse in Kontakt mit bei Dusche bzw. im Bereich der Duschsprinkleranlage.
• Dies ist kein Unterhaltungsgerät. Klettern Sie nicht auf die Solardusche, hängen Sie sich nicht daran oder auf dem Sockel stehen. Nur bestimmungsgemäß verwenden.
• Benutzen Sie die Solardusche mit Standfuß nicht bei starkem Wind. Wind kann dazu führen, dass die Die Dusche kann instabil werden und umkippen, wodurch Sie, Ihre Kinder oder Eigentum verletzt werden können.
• Verwenden Sie keine Zusätze wie Reinigungsmittel oder andere Flüssigkeiten.
• Bewahren Sie Kleinteile, Hardware-Zubehör und Plastiktüten außerhalb der Reichweite von Kinder.
• Reservierung! Bei starker Sonneneinstrahlung kann die Wassertemperatur der Sonnendusche erreichen 60 °C oder 140 °F.

Kapazität	40 Liter
Max. Wasserdruck	5 bar (72,5 psi)
Form	Achteck
Farbe	Schwarz

Bestimmungsgemäße Verwendung

Die Solardusche ist ausschließlich zum Duschen im Freien bestimmt. Sie ist

ausschließlich für den privaten Gebrauch und nicht für den gewerblichen Gebrauch geeignet. Die Solardusche ist kein Kinderspielzeug. Benutzen Sie die Solardusche nur wie in dieser Bedienungsanleitung beschrieben.

Anweisungen. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden führen. Sachschäden oder sogar Verletzungen führen.

Der Hersteller bzw. Händler übernimmt keine Haftung für Schäden, die durch unsachgemäße oder unsachgemäßer Gebrauch.

Vor der Inbetriebnahme

1. Nehmen Sie die Teile der Solardusche aus der Verpackung.
2. Prüfen Sie, ob die Lieferung vollständig ist.
3. Die Solardusche ist mit einem Sockel und vier vorgefertigten Bohrlöchern ausgestattet
   Vorkehrungen für die Schraubmontage auf festem Untergrund. Achten Sie auf festen Sitz der Schrauben.
   Die befüllte Solardusche ist schwer und ein Sturz könnte gefährliche Folgen haben.
4. Bitte installieren Sie die Solardusche an dem Ort, an dem sie die meisten Stunden hat Sonnenschein.

Wichtiger Warnhinweis beim Bohren:

Stellen Sie vor dem Bohren sicher, dass sich keine Gas-, Wasser- oder Stromleitungen an der Bohrstelle befinden.

Montage nur durch Fachpersonal. Beachten Sie unbedingt die

Bodenbeschaffenheit, da das beigefügte Befestigungsmaterial nicht für alle Bodenarten geeignet ist

Boden. Erkundigen Sie sich nach den passenden Schrauben und Dübeln für den jeweiligen

Der Hersteller übernimmt keine Haftung für eine unsachgemäße Wanddübelung.

Anschluss und daraus resultierende Schäden.

Reinigung und Wartung

Wenn die Dusche nach einiger Zeit nicht mehr richtig funktioniert, kann es sein, dass die Dusche oder der Zulauf bzw. Ablauf

Öffnungen könnten verstopft werden. Regelmäßige Wartung und Reinigung sind daher

notwendig, um eine einwandfreie Funktion der Dusche zu gewährleisten. Es ist ganz normal, dass eine

Sedimentschicht bildet sich auf der Dusche, wenn das Wasser verdunstet. Umwelt

Einflüsse führen ebenfalls zu Schmutzablagerungen. Die Reinigung der Dusche sollte daher

regelmäßigen Abständen. Dies erhöht zum einen die Lebensdauer und zum anderen

Andererseits auch die Wirksamkeit. Das Abreiben des Gehäuses oder der Armaturen mit einem feuchten, weichen Tuch

um Ablagerungen und Schmutz aus der Dusche zu entfernen. Verwenden Sie nur klares Wasser und niemals

Reinigungsmittel. Spülen Sie die Öffnungen und den Duschkopf mit klarem Wasser aus, um

Schmutz entfernen

Pflegen Sie das Gerät sorgfältig.

Überprüfen Sie, ob bewegliche Teile des Gerätes einwandfrei funktionieren und nicht blockieren. ob Teile gebrochen oder beschädigt sind, sodass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor der Verwendung des Geräts reparieren. Viele Unfälle sind durch schlecht gewartete Geräte verursacht.

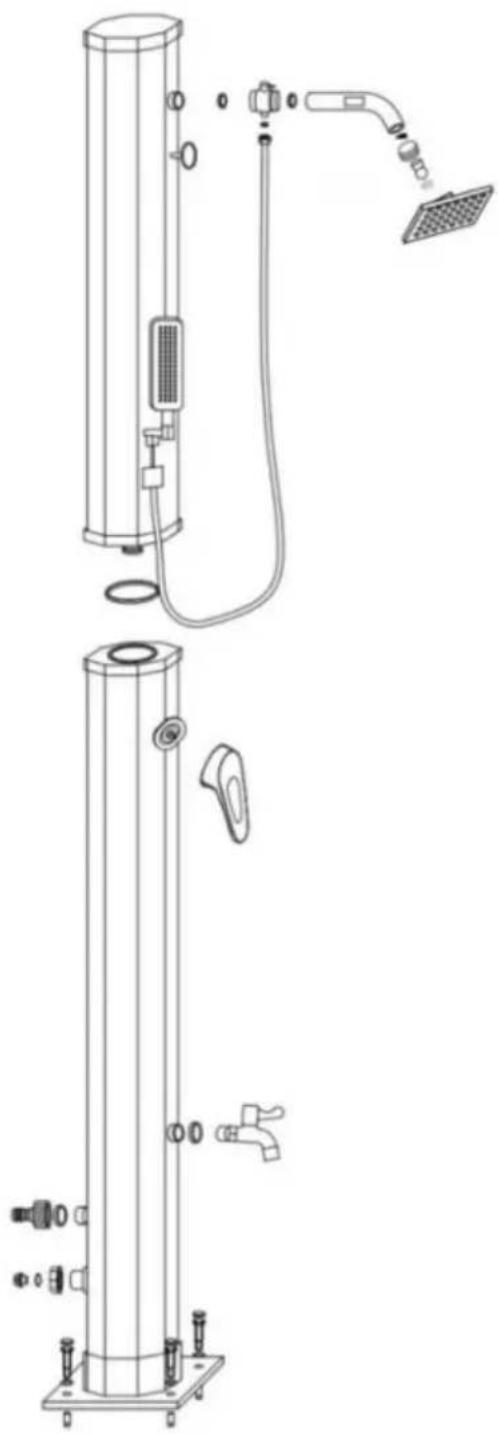

Montage

Stellen Sie vor dem Zusammenbau sicher, dass Sie alle Teile haben und lesen Sie alle Anweisungen.

Artikel	Referenzbild Menge	Artikel		Referenzbildmenge.
A	[40XZ]	1	J		1
B	[2C75]	1 K			1
C		1	M		4
D		1	M		2
UND		1	N		1
F		1 O			1
G		1	P		1
H		1 Frage			1
		1

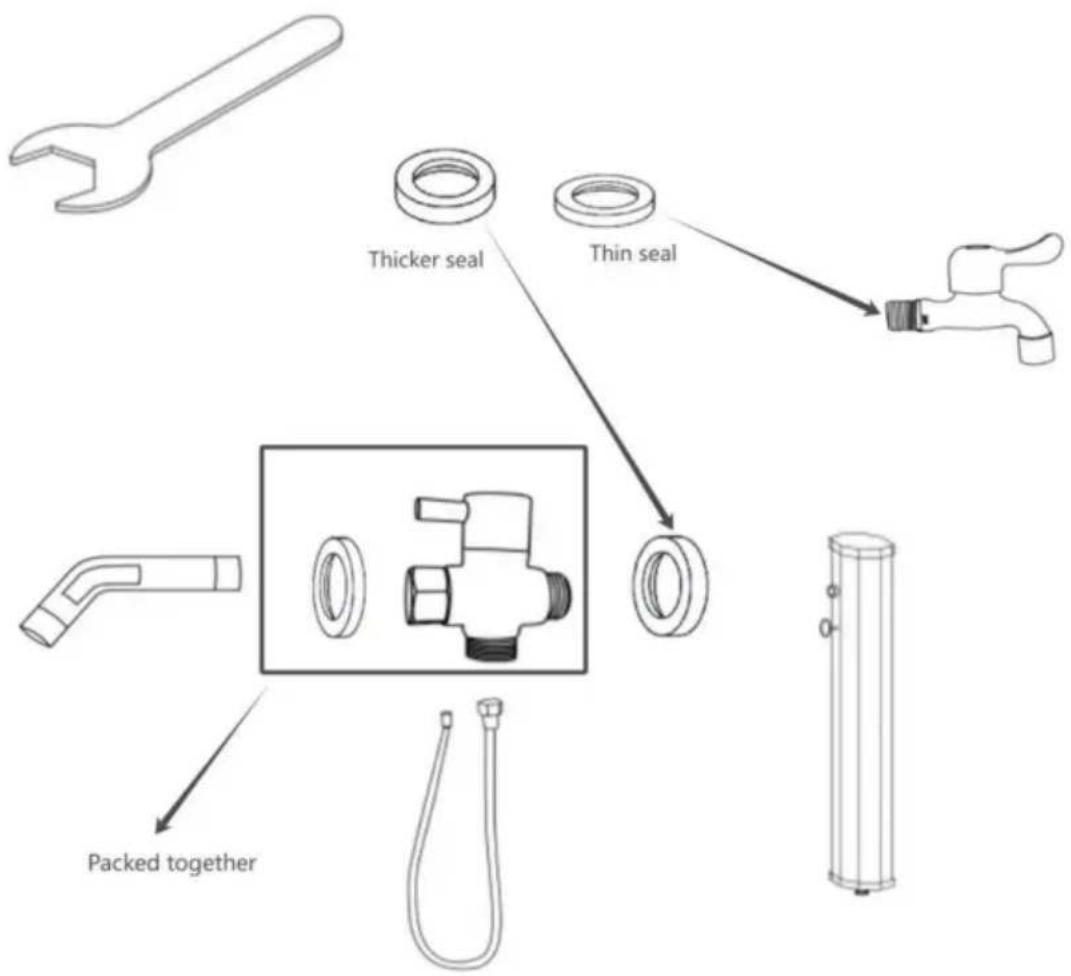

1. Dem Schraubenschlüssel liegen zwei Gummidichtungen bei, eine ist dicker, ein anderer ist dünn. Der dünne für Wasserhahn zum Fußwaschen
2. In der kleinen braunen Schachtel befindet sich zusammen mit Teil C eine Gummidichtung. Lassen Sie diese bitte nicht außer Acht.

3. Alle Verbindungen sollten mit mindestens 3 Schichten Teflonband abgedeckt werden, um zu vermeiden das Auslaufen.

4. Schrauben Sie beide Teile mit der Verbindungsklemme zusammen. Achten Sie dabei auf die Diese müssen exakt aufeinander abgestimmt werden, um Wasserschäden zu vermeiden. Lecks.

5. Prüfen Sie nun die Dusche auf Stabilität! Eventuell ist ein Nachziehen erforderlich die Schrauben bzw. legen Sie Unterlegscheiben dazwischen.
6. Wir empfehlen, bei der Montage des Duschkopfes Teflon-Dichtungsband hinzuzufügen um maximale Dichtheit zu erreichen. Wickeln Sie 2 Runden (ca. 0,5 cm) des Teflons

Umwickeln Sie den hinteren Teil des Gewindes mit Klebeband und schrauben Sie dann den Duschkopf mit das Band in den Duschkörper ein. Achten Sie darauf, das Gewinde beim Einschrauben nicht zu beschädigen es an. Zu viel Kraft beschädigt das Gewinde und es kann zu unerwünschtem Wasseraustritt kommen.

auftreten. Sollte der Duschkopf noch nicht vollständig abgedichtet sein, schrauben Sie ihn erneut ab und wickeln Sie ihn das Gewinde nochmals mit Teflonband fixieren.

Bei Undichtigkeiten im Kopf- oder Fußteil bitte die entsprechenden Teile demontieren, nochmals mit 3-4 Lagen Teflonband umwickeln und erneut festschrauben.

Der Wasserhahn wird nach dem gleichen Prinzip wie der Duschkopf installiert. Wrap 2

2 Runden (ca. 0,5 cm) Teflonband um das Gewinde des Hahns wickeln. Dann die Sechskantmutter auf den Gewindebohrer aufstecken und den Gewindebohrer festschrauben (wie in der folgenden Abbildung gezeigt) inklusive der dazugehörigen Dichtungen direkt in die untere Öffnung der Dusche.

Stellen Sie sicher, dass das Regelventil nach oben zeigt und die Hahnöffnung nach unten. Anschließend die Sechskantmutter mit einem Schraubenschlüssel festziehen.

NICHT ZU FEST ZIEHEN!

Bitte verwenden Sie etwas Teflonband, um sicherzustellen, dass der Duschkopf und die Fußbrause sind wasserdicht verschraubt. Wickeln Sie einige Lagen (4-5 Wicklungen) Teflonband um das Gewinde und schrauben Sie es anschließend in die Dusche.

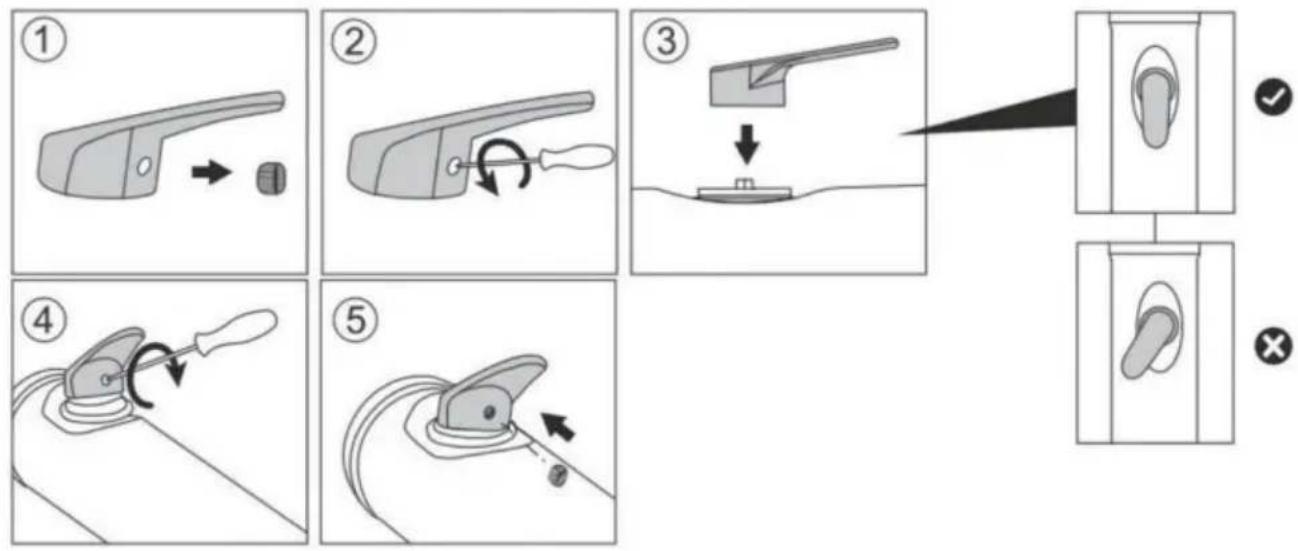

Hinweis zur Montage des Einhebelmischers:

1. Madenschraube etwas lösen, damit der Griff montiert werden kann.
2. Den Griff aufstecken.
3. Den Gewindestift festziehen.
4. Nicht zu viel Kraft anwenden! Anschließend die rote Kappe aufsetzen.
5. Entfernen Sie die Kappe.
6. Madenschraube etwas lösen, damit der Griff montiert werden kann.
7. Den Griff aufstecken.
8. Die Madenschraube festziehen.

Wenden Sie nicht zu viel Kraft an! Setzen Sie die Kappe wieder auf! Setzen Sie die Kappe wieder auf.

Lagerung und Wartung

Achten Sie darauf, dass sich beim Einlagern kein Wasser mehr in der Dusche befindet. Schützen Sie die Dusche vor Frost, da dieser die Dusche und ihre Mechanik beschädigen kann. Bei den ersten Anzeichen von Frost oder sobald absehbar ist, dass Frost auftreten könnte, muss das Wasser in der Dusche zumindest abgelassen werden. Geschieht dies nicht, kann die Dusche beschädigt werden.

Wir empfehlen jedoch, die Dusche im Winter abzubauen und an einem wettergeschützten Ort aufzubewahren. Achten Sie außerdem darauf, die Bohrlöcher abzudecken, da diese im Winter mit Schmutz gefüllt sein können. Um das Wasser abzulassen, entfernen Sie zunächst den Wasserschlauch. Öffnen Sie dann das warme Wasser mit dem Einhebelmischer (als ob Sie duschen möchten. Dies verhindert den Aufbau eines Unterdrucks) und öffnen Sie dann das Absperrventil am Fuß der Dusche.

Achtung: Schäden durch Schlamm, Salzwasser oder Frost sind nicht durch unsere Garantie

abgedeckt. Schließen Sie den Wasserhahn, wenn Sie die Dusche nicht benutzen. Idealerweise sollte das Wasser Bei einem Defekt kann es zu einem Wasserabfluss aus der Brause kommen.

Bei tropfendem Wasser überprüfen Sie bitte die ordnungsgemäße Verbindung zwischen Duschkopf und Duschfuß. Überprüfen Sie insbesondere den Temperaturregler. Wenn der Temperaturregler nicht geschlossen ist, läuft natürlich Wasser in die Dusche ein und aus dem Duschkopf. Ein leichtes Leck an dieser Stelle führt ebenfalls zu einem Wasserleck.

In China hergestellt
