LY35L08 - Duschsystem Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Außen-Solardusche
Marke	Vevor
Modell	LY35L08
Kapazität	35 L
Maximaler Wasserdruck	5 bar (72,5 psi)
Form	Achteckig
Farbe	Schwarz
Verwendungszweck	Private Außendusche, nicht für den gewerblichen Gebrauch geeignet
Maximale Wassertemperatur	60 °C (140 °F) in voller Sonne
Energieversorgung	Solarenergie (Wärmekollektor)
Material	Nicht angegeben, wahrscheinlich robustes Plastik
Gewicht	Nicht angegeben, ca. 5-10 kg (Schätzung)
Montage erforderlich	Ja, Verschraubung mit Teflonband zur Abdichtung
Befestigung	Auf festem Boden mit Schrauben (vorgebohrte Löcher)
Armatur	Einhandmischbatterie mit Griff
Duschkopf	Inklusive, mit Teflonband verschraubt
Wartung	Regelmäßige Reinigung mit klarem Wasser, keine Chemikalien, im Winter entleeren
Winterlagerung	Vollständig entleeren, frostsicher lagern
Sicherheit	Nicht in der Nähe von elektrischen Geräten verwenden, kein Trinkwasser, Vorsicht bei Kindern
Ersatzteile	Nicht angegeben, aber modulare Montage
Garantie	Elektronisches Unterstützungs- und Garantiezertifikat enthalten
Hergestellt in	China

Häufig gestellte Fragen - LY35L08 Vevor

Wie groß ist das Fassungsvermögen der Vevor Solardusche LY35L08?

Das Fassungsvermögen beträgt 35 Liter.

Ist diese Solardusche tragbar?

Sie ist zur Bodenbefestigung mit Schrauben vorgesehen. Im normalen Gebrauch ist sie nicht tragbar.

Muss die Dusche vor dem Gebrauch montiert werden?

Ja, eine Montage ist erforderlich: Die Teile mit einer Schlauchschelle verschrauben, den Wasserhahn und den Duschkopf mit Teflonband installieren, um Lecks zu vermeiden.

Ist das Wasser der Solardusche trinkbar?

Nein, das Wasser ist nicht trinkbar. Es ist nur für die Außendusche bestimmt.

Wie reinigt man die Vevor Solardusche?

Reinigen Sie nur mit einem Schwamm und Seifenwasser. Verwenden Sie keine chlorhaltigen Reiniger oder aggressive Reinigungsmittel. Spülen Sie den Duschkopf mit klarem Wasser ab.

Was tun bei einem Wasserleck?

Überprüfen Sie die Verbindungen und das Teflonband. Lösen Sie gegebenenfalls die Verbindung, wickeln Sie 3-4 weitere Lagen Teflonband auf das Gewinde und schrauben Sie es wieder fest.

Kann die Dusche im Winter benutzt werden?

Es wird empfohlen, das Wasser vollständig abzulassen und die Dusche frostsicher zu lagern, um Schäden zu vermeiden.

Wie hoch ist die maximale Wassertemperatur?

In voller Sonne kann das Wasser 60 °C (140 °F) erreichen. Seien Sie vorsichtig bei der Benutzung.

Tropft der Wasserhahn normalerweise nach dem Schließen?

Ein leichtes Nachlaufen kann etwa eine Minute nach dem Schließen auftreten, das ist normal. Wenn das Leck anhalt, überprüfen Sie die Dichtungen und das Teflonband.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung steht als kostenloser Download im PDF-Format auf der Website notice-facile.com für das Modell LY35L08 von Vevor zur Verfügung.

BEDIENUNGSANLEITUNG LY35L08 Vevor

Technischer Support und E-Garantie-Zertifikat

SOLARBEHEIZTE DUSCHE

MODELL: LY35L08

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

Halten Sie kleine Teile, Plastiktüten und andere Verpackungen von Kindern fern.

Seien Sie besonders vorsichtig beim Auspacken Ihres Artikels. Es besteht Erstickungsgefahr! Überprüfen Sie die Lieferung auf Vollständigkeit. Spätere Reklamationen können nicht anerkannt werden.

Überprüfen Sie alle Elemente und Teile auf Beschädigungen. Trotz sorgfältiger Kontrolle können Produkte beim Transport beschädigt werden. Bauen Sie das Produkt in diesem Fall nicht zusammen. Defekte Teile können Ihre Gesundheit gefährden.

Nehmen Sie keine Änderungen am Produkt vor! Durch Änderungen erlischt die Garantie und das Produkt kann beschädigt oder sogar gefährlich werden.

Packen Sie alle Teile und Elemente des Sets aus und legen Sie sie auf den Karton oder andere saubere Oberflächen. So schützen Sie Ihr Produkt.

Bitte achten Sie auch darauf, den Boden beim Arbeiten mit Werkzeugen nicht zu zerkratzen. Stellen Sie sicher, dass dieses Produkt vor dem Gebrauch zusammengebaut ist. Verwenden Sie zur Reinigung wie in der Abbildung einen Schwamm und warmes Seifenwasser. Verwenden Sie keine

lösungsmittelhaltigen Reiniger oder Reinigungsmittel – beispielsweise Bleichmittel. Diese können das Produkt beschädigen.

Sicherheitshinweise

Wasser aus der Dusche ist nicht zum Trinken geeignet.

Bei Nichtgebrauch sollte die Dusche entleert und der Wasserhahn geschlossen werden, um einer Keimbildung vorzubeugen.

• Stellen Sie sicher, dass keine Elektrogeräte und/oder Stromanschlüsse mit der Dusche in Berührung kommen oder sich in Reichweite des Wasserstrahls der Dusche befinden.
• Vermeiden Sie unbeabsichtigten Anlauf.
• Verwenden Sie keine Zusätze wie Reinigungsmittel oder andere Flüssigkeiten.

Das Duschwasser ist nicht zum Trinken geeignet. Wenn die Dusche nicht benutzt wird, sollte sie entleert und der Wasserhahn geschlossen gehalten werden, um Bakterienwachstum vorzubeugen. Wischen Sie die Dusche nach dem Gebrauch sauber.

• Stellen Sie sicher, dass sich keine elektrischen Geräte und/oder Stromanschlüsse in Kontakt mit der Dusche oder im Bereich der Duschsprinkleranlage befinden.
• Dies ist kein Unterhaltungsgerät. Steigen Sie nicht auf und hängen Sie sich nicht an die Solardusche oder den Standfuß. Verwenden Sie sie nur bestimmungsgemäß.
• Benutzen Sie die Solardusche mit Standfuß nicht bei starkem Wind. Dies kann dazu führen, dass die Dusche instabil wird und umkippt, wodurch Kinder oder Eigentum verletzt werden können.
• Verwenden Sie keine Zusätze wie Reinigungsmittel oder andere Flüssigkeiten.
• Bewahren Sie Kleinteile, Hardware-Zubehör und Plastiktüten außerhalb der Reichweite von Kindern auf.
• Achtung! Bei starker Sonneneinstrahlung kann die Wassertemperatur der Sonnendusche bis zu 60°C bzw. 140°F erreichen.

Kapazität	35 Liter
Max. Wasserdruck	5 bar ( 72,5 psi)
Form	Achteck
Farbe	Schwarz

Bestimmungsgemäße Verwendung

Die Solardusche ist ausschließlich zum Duschen im Freien bestimmt. Sie ist ausschließlich für den Privatgebrauch und nicht für den gewerblichen Gebrauch geeignet. Die Solardusche ist kein Kinderspielzeug. Benutzen Sie die Solardusche ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar Personenschäden führen.

Für Schäden, die durch unsachgemäßen oder falschen Gebrauch entstehen, übernimmt der Hersteller bzw. Händler keine Haftung.

Vor der Inbetriebnahme

1. Nehmen Sie die Teile der Solardusche aus der Verpackung.
2. Prüfen Sie, ob die Lieferung vollständig ist.
3. Die Solardusche ist mit einem Standfuß und vier vorgefertigten Bohrvorrichtungen zur Schraubmontage auf festem Untergrund ausgestattet. Achten Sie auf ein festes Anziehen der Schrauben. Die befüllte Solardusche ist schwer und ein Herunterfallen kann gefährliche Folgen haben.
4. Bitte installieren Sie die Solardusche an dem Ort mit den meisten Sonnenstunden.

Wichtiger Warnhinweis beim Bohren

Vor dem Bohren ist sicherzustellen, dass an der Bohrstelle keine Gas- oder Stromleitungen verlaufen. Montage nur durch fachkundige Personen. Es ist unbedingt auf die Bodenbeschaffenheit zu achten, da das beiliegende Befestigungsmaterial nicht für alle Bodenarten geeignet ist. Erkundigen Sie sich nach den für den jeweiligen Bodenbelag geeigneten Schrauben und Dübeln. Für eine unsachgemäße Wand-Dübel-Verbindung und daraus resultierende Schäden übernimmt der Hersteller keine Haftung.

Reinigung und Wartung

Sollte die Dusche nach einiger Zeit nicht mehr richtig funktionieren, könnten Brause oder Zu- bzw. Ablauföffnungen verstopft sein. Eine regelmäßige Reinigung sind daher notwendig, um eine einwandfreie Funktion zu gewährleisten. Es ist ganz normal, dass sich durch die Verdunstung des Wassers eine Sedimentschicht auf der Dusche bildet. Auch Umwelteinflüsse führen zu Schmutzablagerungen. Die Dusche sollte daher in regelmäßigen Abständen gereinigt werden. Dies erhöht zum einen die Lebensdauer, zum anderen auch die Wirksamkeit. Um Ablagerungen und Schmutz aus der Dusche zu entfernen, reiben Sie das Gehäuse oder die Armaturen mit einem feuchten weichen Tuch ab. Verwenden Sie ausschließlich klares Wasser und keine Reinigungsmittel. Spülen Sie die Öffnungen und den Duschkopf mit klarem Wasser ab, um Schmutz zu entfernen.

Verwenden Sie auf keinen Fall Reinigungsmittel oder andere schmutzlösende Lösungen, um den Schmutz zu entfernen. Behandeln Sie das Gerät sorgfältig. Überprüfen Sie, ob bewegliche Teile des Geräts einwandfrei funktionieren, nicht klemmen, und ob Teile gebrochen oder beschädigt sind, sodass die Funktion des Geräts beeinträchtigt ist. Lassen Sie beschädigte Teile reparieren, bevor Sie das Gerät verwenden. Viele Unfälle sind auf schlecht gewartete Geräte zurückzuführen.

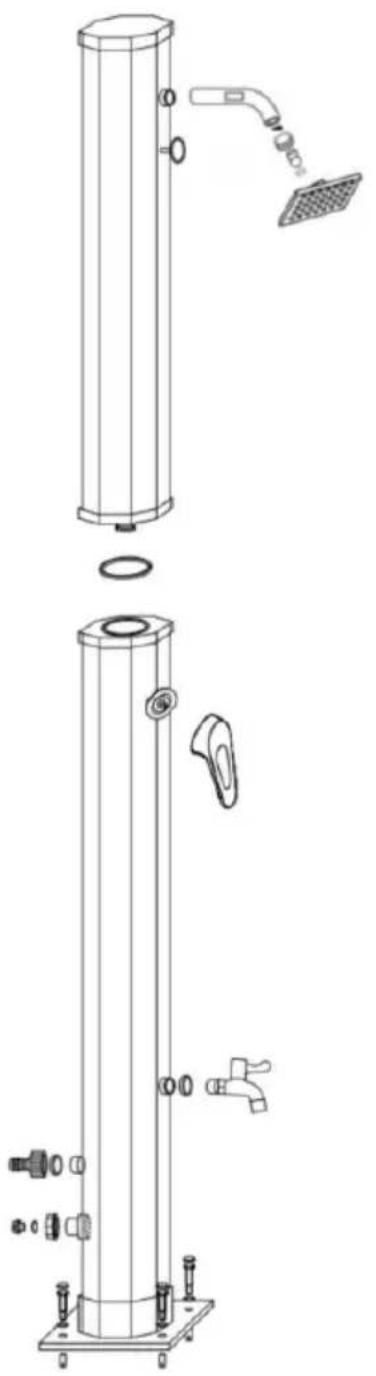

Montage

Stellen Sie vor dem Zusammenbau sicher, dass Sie alle Teile haben und lesen Sie alle Anweisungen.

Artikel	Referenzbild	MENGE.	Artikel	Referenzbild	MENGE.
A		1	H		4
B		1	ICH		2
C		1	J		1
D		1	K		1
E		1	M		1
F		1	M		1
G		1	N		1

1. Verschrauben Sie die beiden Teile mit der Verbindungsklemme. Achten Sie dabei auf die Verbindung im Inneren. Diese muss exakt zusammengefügt werden, um Wasseraustritt zu vermeiden.
2. Prüfen Sie nun die Dusche auf Stabilität! Evtl. müssen die Schrauben einmal nachgezogen werden oder es müssen Unterlegscheiben dazwischen gelegt werden.
3. Wir empfehlen bei der Montage des Duschkopfes zusätzlich Teflonband mit zu verwenden, um eine maximale Dichtigkeit zu erreichen. Wickeln Sie einige Runden (ca. 0,5 cm) des Teflonbandes stramm um den hinteren Teil des Gewindes und schrauben Sie anschließend den Duschkopf mit dem Duschkörper. Achten Sie darauf, beim Aufschrauben das Gewinde nicht zu beschädigen.

beschädigen. Zu viel Kraft führt zu Schäden am Gewinde und es kann zu ungewolltem Wasseraustritt kommen. Sollte der Duschkopf noch nicht vollkommen dicht sein, schrauben Sie ihn erneut auf und umwickeln Sie das Gewinde erneut mit Teflonband.

Bei Undichtigkeiten am Kopf- oder Fußteil bitte die entsprechenden Teile demontieren, nochmals mit 3-4 Lagen Teflonband umwickeln und erneut festschrauben.

Die Montage des Wasserhahns erfolgt nach dem gleichen Prinzip wie die Montage des Duschkopfes. Wickeln Sie 2 Runden (ca. 0,5 cm) Teflonband um das Gewinde des Wasserhahns. Verbinden Sie anschließend die Sechskantmutter mit dem Wasserhahn und schrauben Sie den Wasserhahn (in der folgenden Abbildung gezeigt) inklusive der dazugehörigen Dichtung gerade in die untere Öffnung der Dusche. Achten Sie dabei darauf, dass das Steuerventil nach oben und die Hahnöffnung nach unten zeigt. Ziehen Sie anschließend die Sechskantmutter mit einem Schraubenschlüssel fest.

HINWEIS: Wenn Sie die Dusche abstellen, hört das Wasser auf zu tropfen. Es handelt sich um ein normales Phänomen und nicht um einen Qualitätsmangel.

NICHT ZU FEST ZIEHEN!

Damit die Kopfbrause und die Fußbrause wasserdicht verschraubt werden, verwenden Sie bitte etwas Teflonband. Wickeln Sie dazu mehrere Lagen (Wicklungen) Teflonband um das Gewinde und schrauben Sie es anschließend an die Dusche.

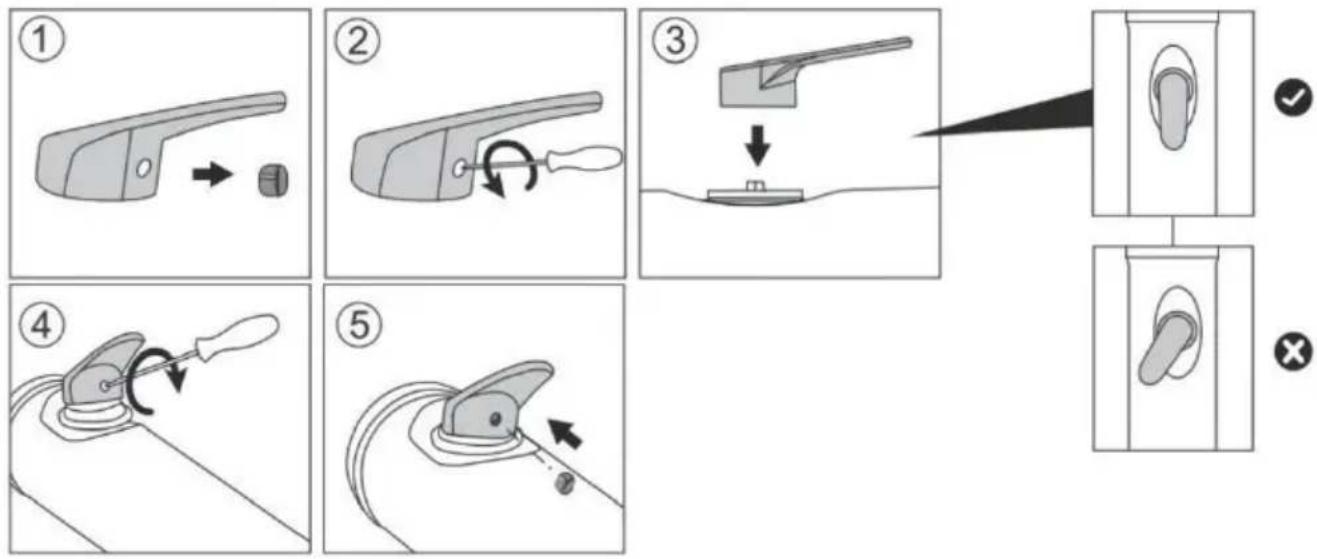

Hinweis zur Montage des Einhebelmischers:

1. Madenschraube etwas lösen, damit der Griff montiert werden kann.
2. Den Griff aufstecken.
3. Den Gewindestift festziehen.
4. Nicht zu viel Kraft anwenden! Anschließend die rote Kappe aufsetzen.
5. Entfernen Sie die Kappe.
6. Madenschraube etwas lösen, damit der Griff montiert werden kann.
7. Den Griff aufstecken.
8. Die Madenschraube festziehen.

Wenden Sie nicht zu viel Kraft an! Setzen Sie die Kappe wieder auf.

Lagerung und Wartung

Achten Sie darauf, dass sich beim Einlagern kein Wasser mehr in der Dusche befindet. Schützen Sie die Dusche vor Frost, da dieser die Dusche und die Mechanik beschädigen kann. Bei den ersten Anzeichen von Frost oder wenn absehbar ist, dass Frost auftreten könnte, muss das Wasser in der Dusche zumindest abgelassen werden. Geschieht dies nicht, kann die Dusche Schaden nehmen. Wir empfehlen Ihnen jedoch, die Dusche im Winter abzubauen und an einem wettergeschützten Ort einzulagern. Achten Sie außerdem darauf, die Bohrlöcher abzudecken, da diese im Winter mit Schmutz gefüllt sein können. Um das Wasser abzulassen, entfernen Sie zunächst den Wasserschlauch. Lassen Sie dann das warme Wasser mit dem Einhebelmischer (als ob Sie duschen würden) laufen. Dies verhindert den Aufbau von Unterdruck. Öffnen Sie anschließend das Absperrventil am Fuß der Dusche.

Achtung: Schäden durch Schlamm, Salzwasser oder Frost fallen nicht unter unsere Garantie. Schließen Sie den Wasserhahn, wenn Sie die Dusche nicht benutzen. Im Idealfall sollte bei einem Defekt Wasser aus der Dusche ablaufen. Bei tropfendem Wasser überprüfen Sie bitte die ordnungsgemäße Verbindung zwischen Duschkopf und Duschfuß. Überprüfen Sie insbesondere den Temperaturregler. Wenn der Temperaturregler nicht geschlossen ist, läuft Wasser in die Dusche ein und tritt aus dem Duschkopf aus. Ein Leck an dieser Stelle führt ebenfalls zu einem Wasserleck.

In China hergestellt
