BEDIENUNGSANLEITUNG LZ02 Vevor
Technischer Support und E-Garantie-Zertifikat
| 1 | Modell | LZ02 |
| 2 | Verpackungsmenge | 5 STK |
| 3 | Farbe | Helles Silber |
| 4 | Länge der Führung | 1536 mm |
Hardware-Montage
 Schraube (x 30 ) |  Erweiterung Ärmel (x 30 ) |  Flugzeug-Spreizhülse (x 30 ) |
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unseres Benutzerhandbuchs Das Erscheinungsbild des Produkts hängt von dem Produkt ab, das S erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Die Regalschiene ist ein Montagezubehör. Bitte wählen Sie vor der Montag die passende Regalstütze aus.
Bitte lesen Sie vor der Anwendung alle Hinweise sorgfältig durch. Die Informationen helfen Ihnen dabei, optimale Ergebnisse zu erzielen.
Produktstruktur

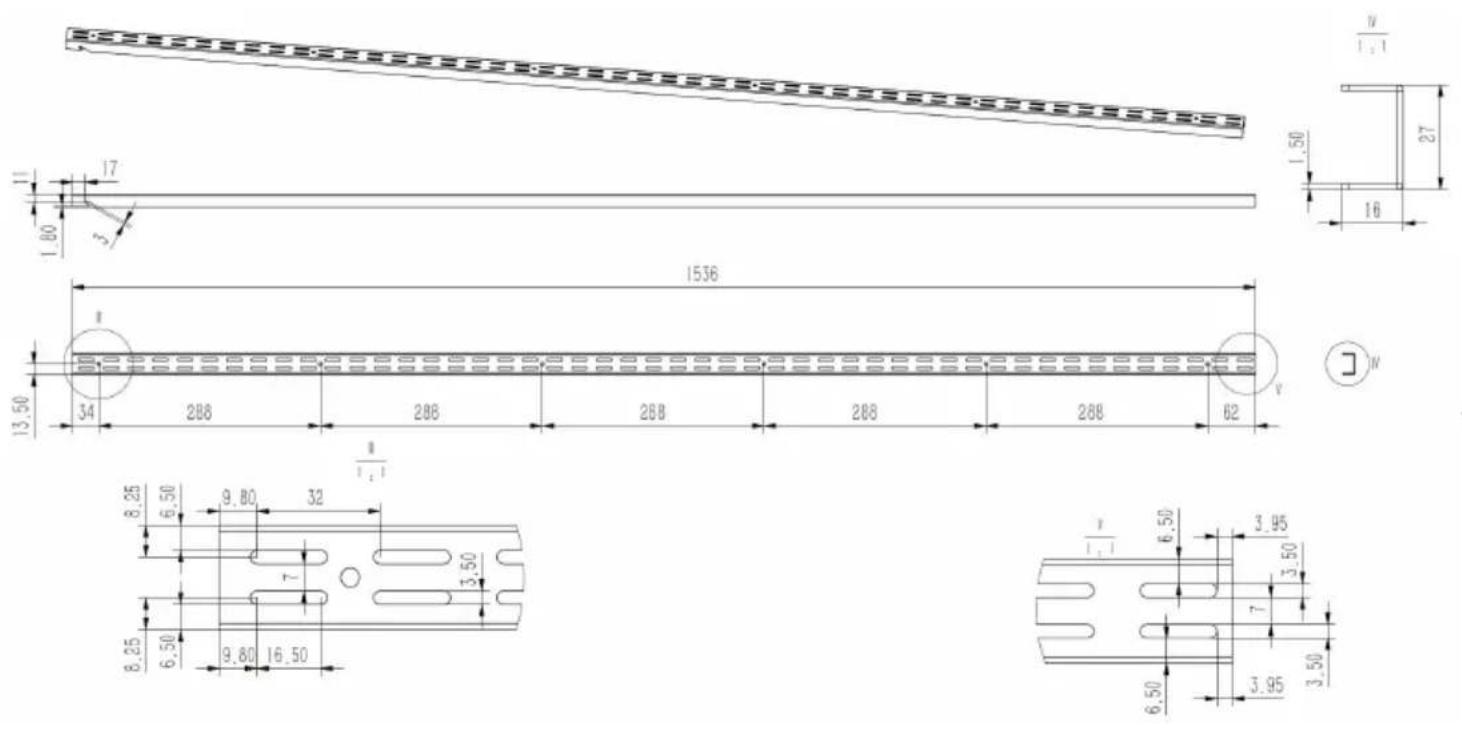

Maßbild


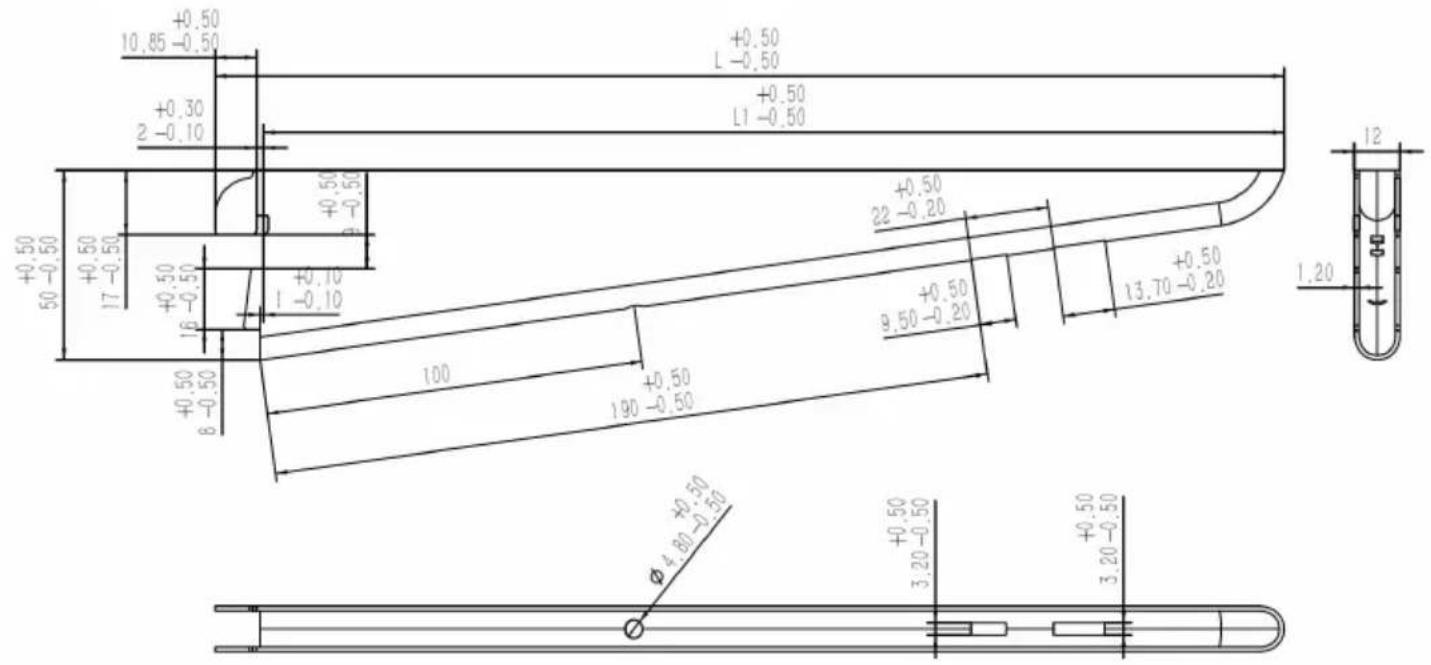

Installationseinführung
(Hinweis: Dieses Produkt enthält nur die Regalschiene ; weiteres Zube muss vom Kunden bereitgestellt werden.)

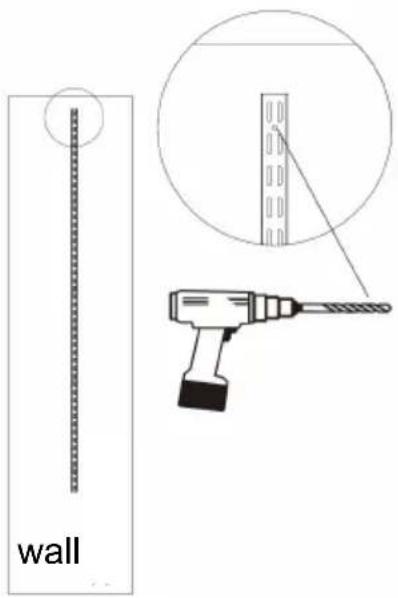

- Verwenden Sie die
Führungsschienenpositionierung,
um Löcher in die Wand zu stan
(7) Wenn die Wand aus Brettern besteht, schrauf Sie direkt in die Bretter.
(8) Handelt es sich bei der Wand um eine Zieg schlagen Sie zunächst die Spreizhülse in das Wandloch und ziehen Sie dann die Schraube an Spreizhülse fest
(9) Wenn es sich bei der Wand um eine Trockenbauwand handelt, schrauben Sie zuerst die Spreizhülse in die Trockenbauwand und montieren dann die Schraube an der Spreizhülse.
- Wiederholen Sie die Schritte 1 und 2, um die verbleibende Regalschiene u Regalstütze zu installieren.
(Hinweis: Alle Regalschienen müssen die gleiche Höhe haben)
10. Regalträger je nach Bedarf an geeigneter Stelle montiere
11. Zum Schluss legen Sie das Brett auf den Regalträger.
