INSTRUKCJA OBSŁUGI LZ02 Vevor
Wsparcie techniczne i certyfikat e-gwarancji
| 1 | Model | LZ02 |
| 2 | Ilość w opakowaniu | 5 SZT. |
| 3 | Kolor | Jasny Srebrny |
| 4 | Długość przewodnika | 1536 mm |
Osprzęt montażowy
 Śruba ( x30 ) |  Ekspansja rękaw (x 30 ) |  Tuleja rozprężna samolotu (x 30 ) |
To jest oryginalna instrukcja; przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
Dziękujemy bardzo za wybranie tego produktu. Szyna półkowa jest akcesorium instalacyjnym. Przed instalacją należy wybrać odpowiednią podporę półki, aby z nią pracować.
Przeczytaj wszystkie instrukcje przed użyciem. Informacje te pomogą C osiągnąć najlepsze możliwe rezultaty.
Struktura produktu

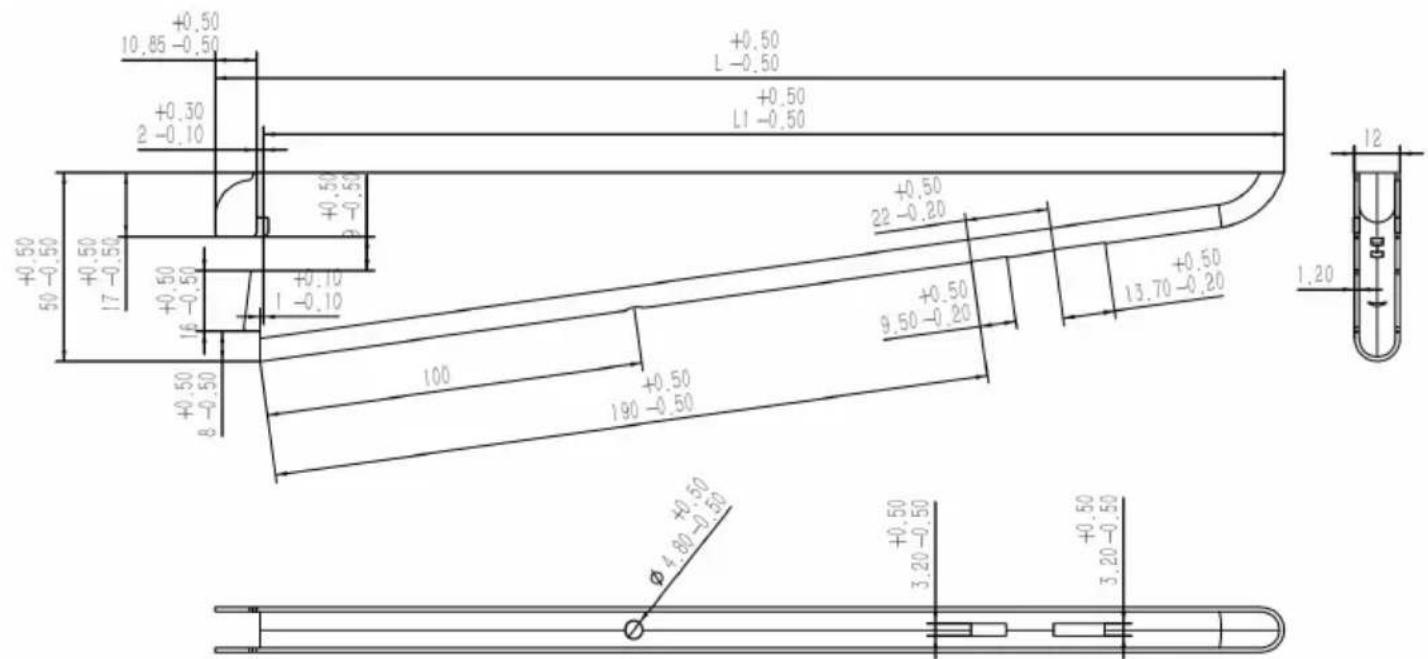

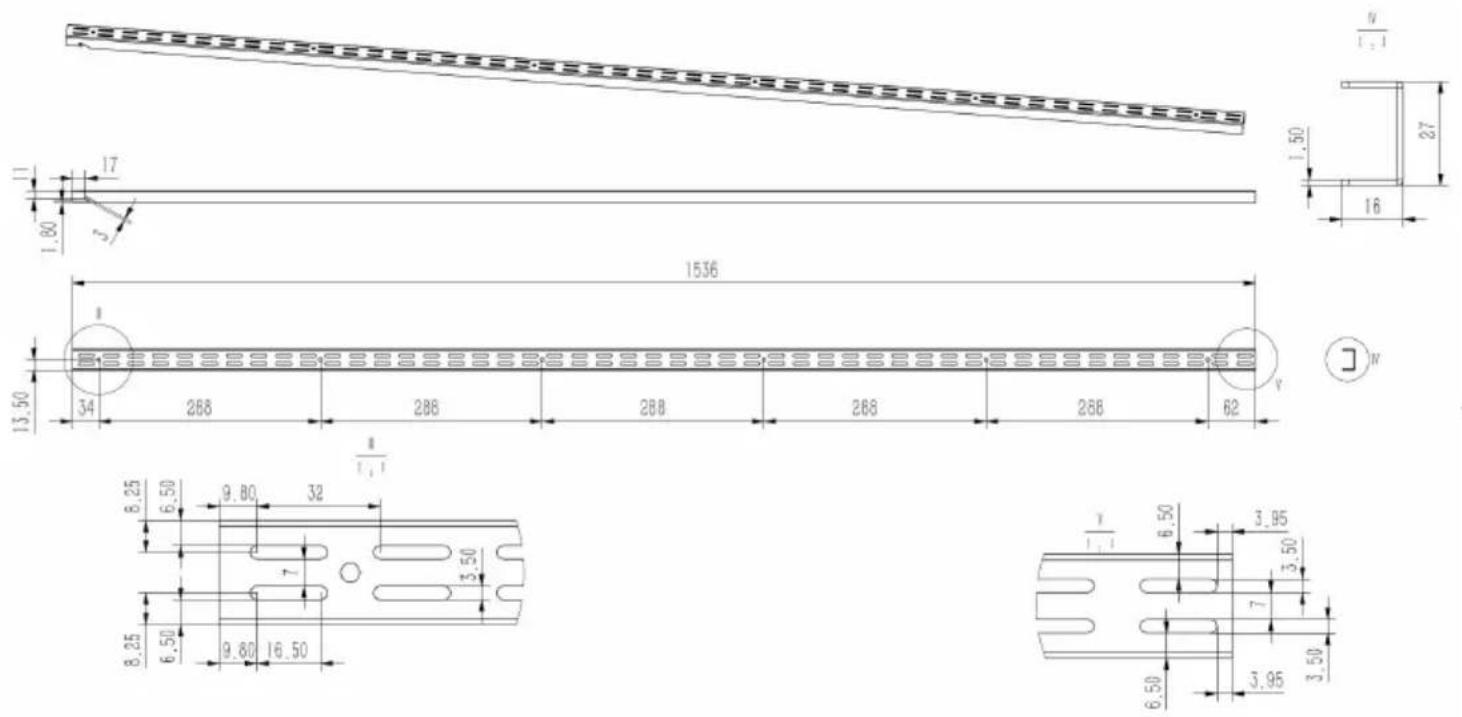

Rysunek wymiarowy
Wprowadzenie do instalacji
(Uwaga: Produkt zawiera wyłącznie szynę półkową, pozostałe akcesori zapewnia klient.)

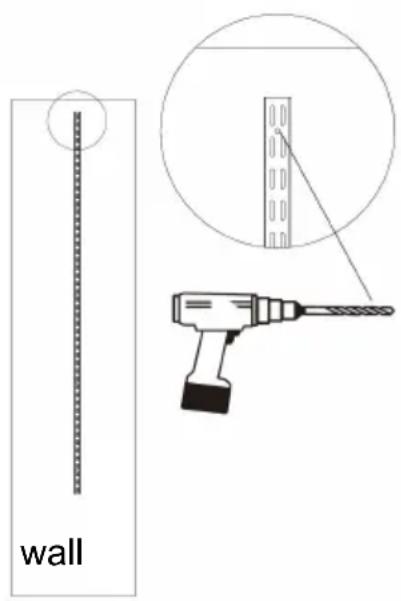

- Wywierć otwory w ścianie za pomocą prowadnicy.


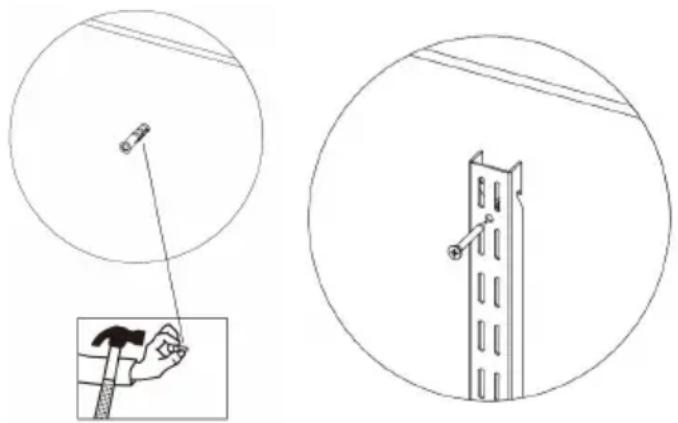

wall- Przymocuj szynę prowadzącą do ściany z pomocą śrub.
(16) Jeżeli ściana jest wykonana z płyty, przykręśrubę bezpośrednio do płyty.
(17) Jeżeli ściana jest murowana, najpierw wbij tu rozporową w otwór w ścianie, a następnie dokrę do tulei rozporowej.
(18) Jeżeli ściana jest wykonana z płyt gipsowo-kartonowych, najpierw przykręć tuleję rozporową do płyty gipsowo-kartonowej, a następnie przykręć śrubę do tulei rozporowej.

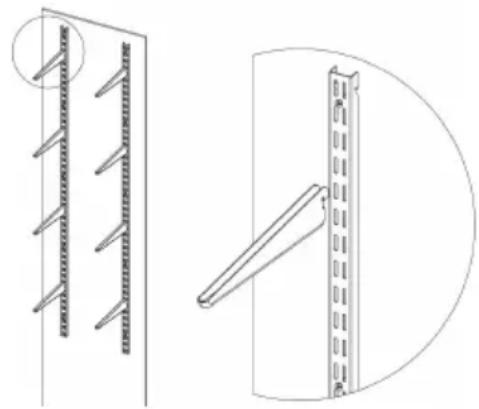

- Powtórz kroki 1 i 2, aby zamontować pozostałą szynę półki i wspornik p (Uwaga: Wszystkie szyny półkowe muszą mieć tę samą wysokość)
- zamontuj wspornik półki w odpowiednim miejscu.
- Na koniec należy umieścić deskę na półce.
