UV-317HPC - Luftreiniger Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Luftreiniger für HLK-System
Marke	Vevor
Modell	UV-317HPC
Stromversorgung	100-240 V~ 50/60 Hz, 1 A (Adapter)
Leistung	24 W
UV-Wellenlänge	254 nm
UV-Röhrenlänge	313 mm
Reinigungstechnologie	UVC + PCO (TiO2) + Aktivkohlebeschichtung
Zusatzfunktion	PCO und Aktivkohle
Lampenlebensdauer	3 Jahre
Empfohlene Fläche	20 bis 30 m² pro Einheit
Installation	Im HLK-Kanal, Befestigung mit selbstschneidenden Schrauben
Sicherheit	UV-Licht nicht ansehen; vor Wartung vom Netz trennen; Handschuhe tragen
Wartung	Austausch der UV-Lampe (Lebensdauer 3 Jahre)
Im Lieferumfang enthaltenes Zubehör	Anschlusshalterung, selbstschneidende Schrauben (×6), Bohrschablone, Handbuch
Verwendung	Luftdesinfektion in Klimakanälen

Häufig gestellte Fragen - UV-317HPC Vevor

Wie installiere ich den Luftreiniger Vevor UV-317HPC?

Finden Sie einen geeigneten HLK-Kanal in der Nähe einer Stromquelle. Öffnen Sie ein quadratisches Loch von 159×130 mm mit der mitgelieferten Bohrschablone. Setzen Sie das Gerät unter Beachtung der Luftströmungsrichtung in die Öffnung ein. Befestigen Sie es mit den 6 selbstschneidenden Schrauben. Schließen Sie das Netzteil an und schalten Sie es ein.

Welche Sicherheitsvorkehrungen sind zu beachten?

UV-Strahlen sind gefährlich für Augen und Haut. Schauen Sie niemals direkt in das UV-Licht. Trennen Sie das Gerät vor jedem Eingriff vom Netz. Tragen Sie Handschuhe, um Schnittverletzungen bei der Installation zu vermeiden.

Wie tausche ich die UV-Lampe aus?

Trennen Sie das Gerät vom Netz. Entfernen Sie das Gehäuse und ersetzen Sie die UV-Lampe durch eine neue desselben Typs (Länge 313 mm, 254 nm). Die Lebensdauer der Lampe beträgt 3 Jahre. Bauen Sie es wieder zusammen und schließen Sie es wieder an.

Was ist die PCO-Technologie?

PCO steht für Photokatalyse. Das UV-Licht reagiert mit einem Titandioxidfilter (TiO2) und erzeugt reaktive Verbindungen (Hydroxylradikale, Wasserstoffperoxid), die Schimmel, Bakterien und andere Schadstoffe in der Luft neutralisieren.

Welche Fläche kann ein UV-317HPC-Luftreiniger abdecken?

Ein Gerät eignet sich für einen Raum von 20 bis 30 m². Für größere Flächen können mehrere Geräte installiert werden.

Kann ich diesen Luftreiniger in einer Küche installieren?

Nein, es wird nicht empfohlen, dieses Produkt in einer Küche zu verwenden, da ölige Dämpfe die Lebensdauer der UV-Lampe verkürzen können.

Welche Stromversorgung ist erforderlich?

Das mitgelieferte Netzteil akzeptiert einen Eingang von 100-240 V~ 50/60 Hz und liefert einen Ausgang von 24 V DC / 1,6 A. Schließen Sie es an eine Standardsteckdose an.

Wie reinige ich den Luftreiniger?

Trennen Sie das Gerät vom Netz. Wischen Sie die Außenseite mit einem weichen, trockenen Tuch ab. Vermeiden Sie bei dem PCO-Filter den Kontakt mit Wasser. Ersetzen Sie die UV-Lampe alle 3 Jahre.

Ist dieser Luftreiniger für große Räume geeignet?

Für eine optimale Effizienz wird er für Räume von 20 bis 30 m² empfohlen. Darüber hinaus installieren Sie mehrere Geräte in den Kanälen.

Was ist im Lieferumfang enthalten?

Das Kit enthält: 1 HLK-Luftreiniger, 1 Anschlusshalterung, 6 selbstschneidende Schrauben, 1 Bohrschablone und 1 Bedienungsanleitung.

BEDIENUNGSANLEITUNG UV-317HPC Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

HVAC-LUFTREINIGER

MODELL: UV-218HP/UV-317HPC

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

HVAC-Luftreiniger

Modell: UV-218HP/UV-317HPC

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Bitte lesen und verstehen Sie dieses Handbuch sorgfältig, bevor Sie den HVAC-Luftreiniger verwenden.
2. Die Installation sollte von einem Erwachsenen durchgeführt werden, und Kinder sollten es nicht ohne Aufsicht verwenden. 3. UV-Licht ist schädlich für Haut und Augen und kann vorübergehende oder dauerhafte Erblindung verursachen. Schauen Sie niemals direkt in das UV-Licht.
3. Trennen Sie die Stromversorgung, bevor Sie die UV-Lampe installieren oder austauschen.

Andernfalls kann es zu einem Stromschlag und zum Tod kommen.

1. Bitte tragen Sie Handschuhe und installieren Sie den HVAC-Luftreiniger, um Schnitte während der Installation zu vermeiden.
2. Transport Achtung: Während des Transports sollte das Paket aufrecht stehen, mit Vorsicht handhaben, starke Stöße, Vibrationen und Extrusion vermeiden.
3. Verändern Sie das Gerät nicht. Jede Veränderung kann das Gerät beschädigen.

Gerät beschädigen oder es für andere gefährlich machen.

1. Reparaturen oder Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
2. Es darf nur die in diesem Handbuch angegebene Nennspannung verwendet werden.
3. Verwenden Sie dieses Produkt nicht in der Küche, da der ölige Rauch die Lebensdauer der Lampen verkürzt.
4. Verwenden Sie dieses Produkt nicht in sauren, alkalischen oder anderen organischen Gasbereichen, wo es zu Bränden kommen kann.
5. Verwenden Sie dieses Produkt nicht an entflammbaren und explosiven Orten, sonst wird es einen Brand verursachen.

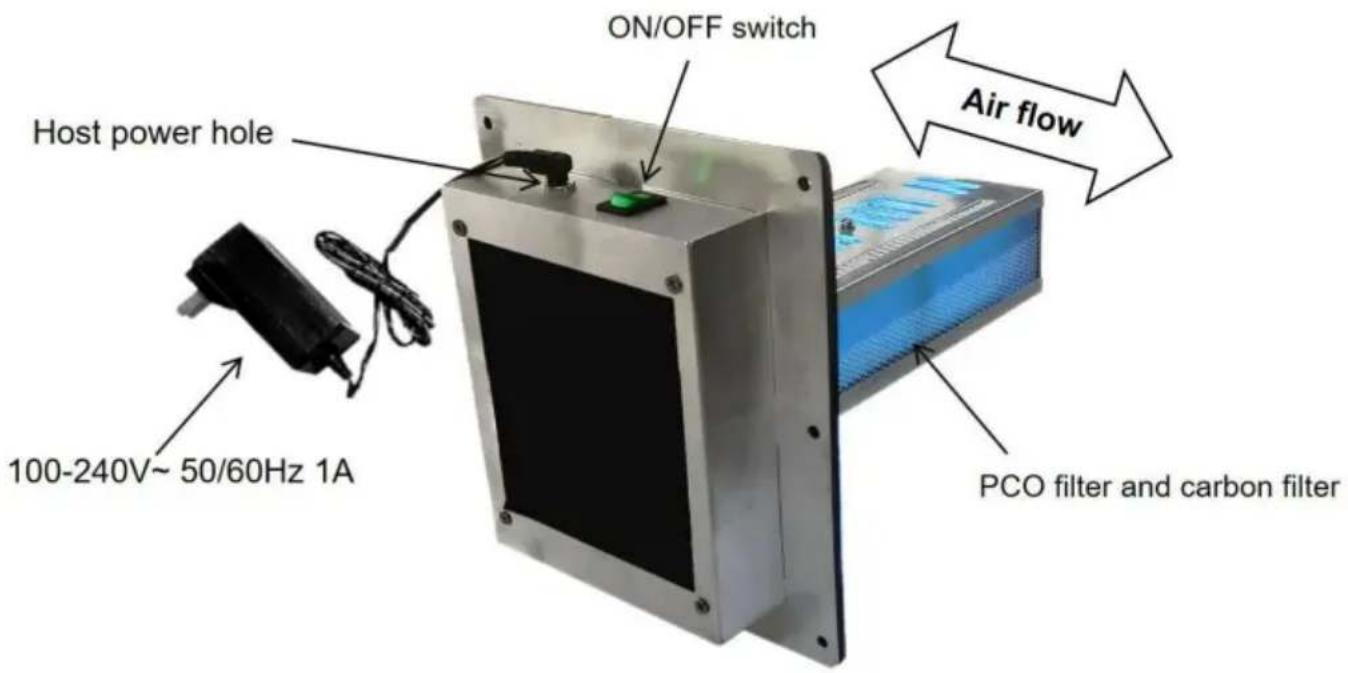

Liste der Bausatzteile

HVAC-Luftreiniger × 1 Stück

Verbindungshalterung × 1 Stück

Selbstbohrende Schwanzschraube × 6 Stück

Installieren Sie das LochVorlage × 1 Stück

Anleitung×1 Stück

PARAMETERLISTE

Modell UV-317HPC	UV-218HP
Adaptereingang	100-240 V~ 50/60 Hz1A	100-240 V~ 50/60 Hz1A
Leistung	12W	24W
Länge der Lichtröhre	212 mm	313 mm
Lichtwellenlänge	254 nm	254 nm
Zusätzliche Reinigung Funktion	PCO (Tio2)	PCO (Tio2) und aktive Kohlenstoffbeschichtung
Lebenszeit verwenden	3 Jahre	3 Jahre

Hinweis: Oben ist UV-317 HPC dargestellt, UV-218HP ist keine Aktivkohle.

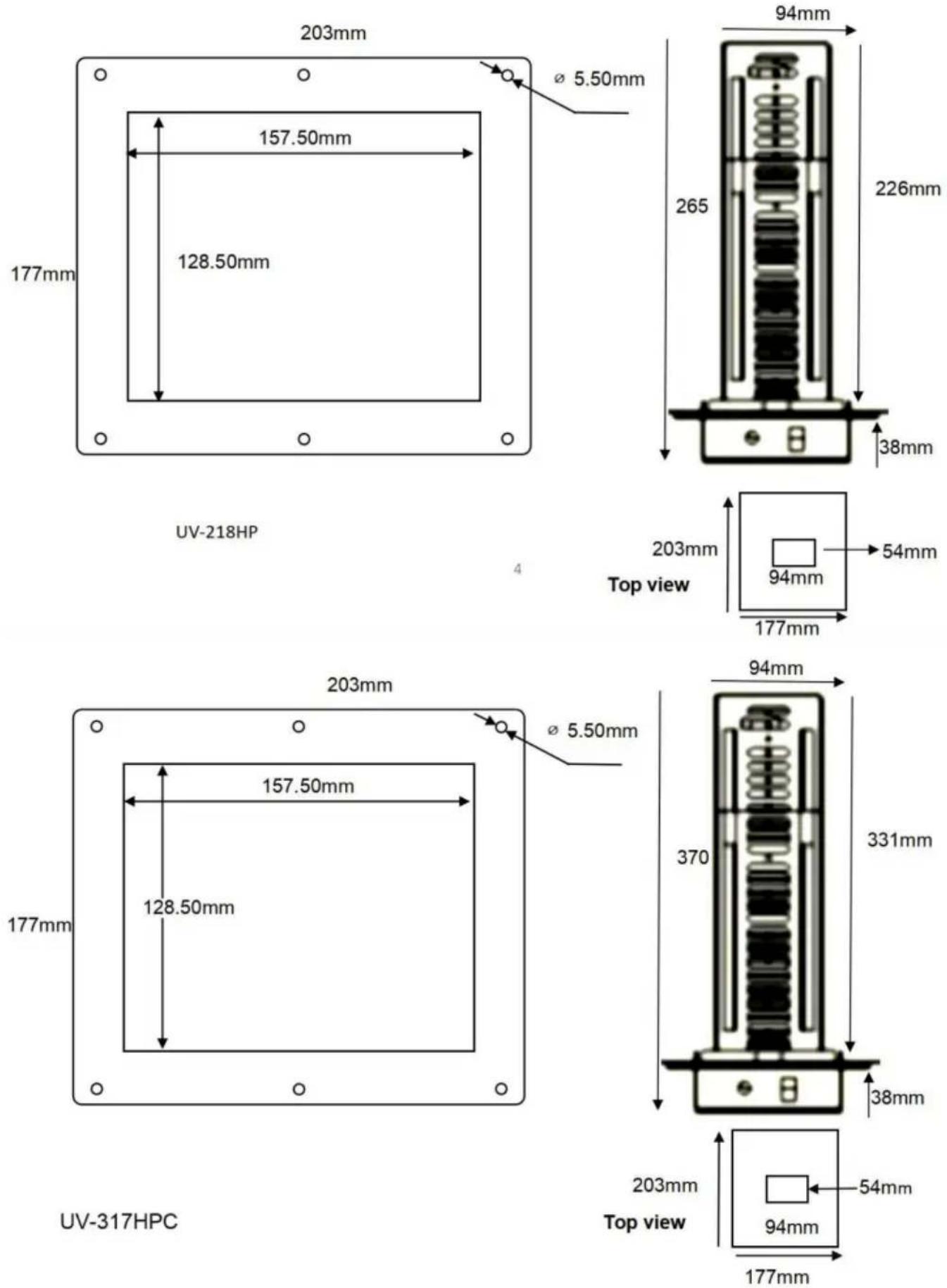

Produktgröße

Hinweis: Bitte beachten Sie, ob der Innenraum der HLK-Leitung das Produkt unterbringen kann.

das Produkt unterbringen.

Installationsanleitung

Vielen Dank für den Kauf Ihres HVAC-Luftreinigers.

Der HVAC-Luftreiniger verwendet UVC mit PCO „photokatalytisch“ (TiO2) Technologie, die für den Einbau in eine bestehende HLK-Anlage konzipiert ist.

Technologie, die für den Einbau in eine bestehende HLK-Anlage konzipiert ist

System, und als nahezu wartungsfreie Luftreinigung eingesetzt werden. Dieses Gerät kann effektiv gemeinsame Mikroorganismen in den Luftkanälen abtöten und den Effekt der Luftdesinfektion erzielen.

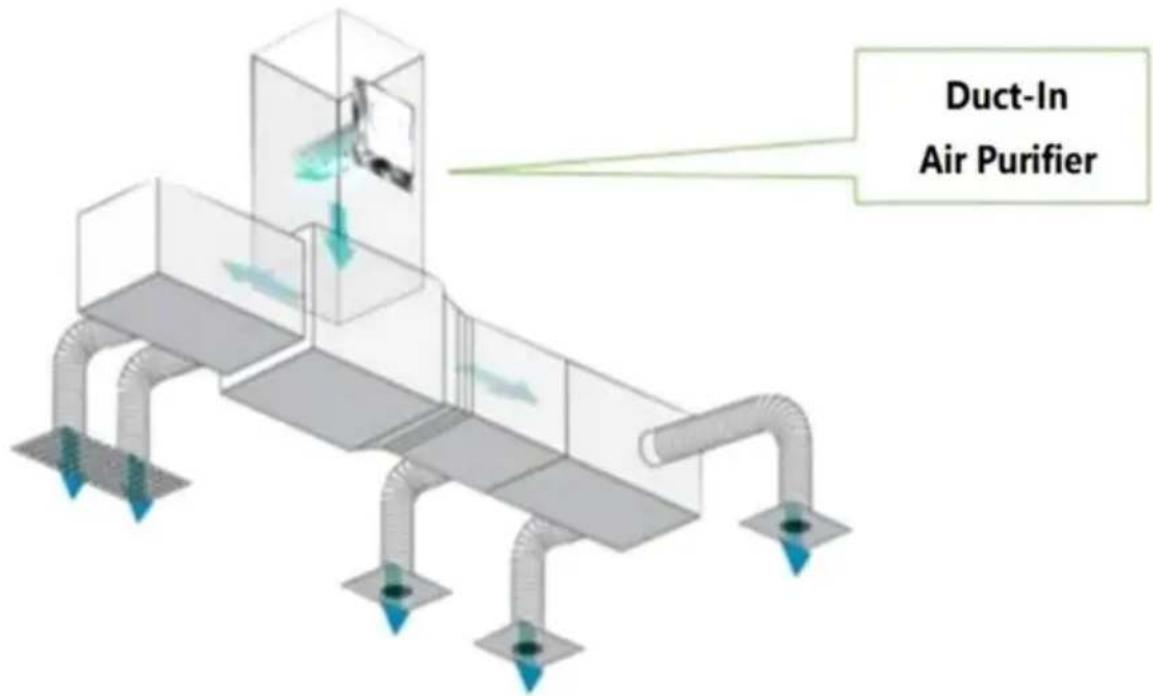

Suchen Sie einen geeigneten Kanalbereich für die Installation in der Nähe einer Stromquelle, damit eine Einheit in der Klimaanlage Auslass und Rückluft installiert werden kann.

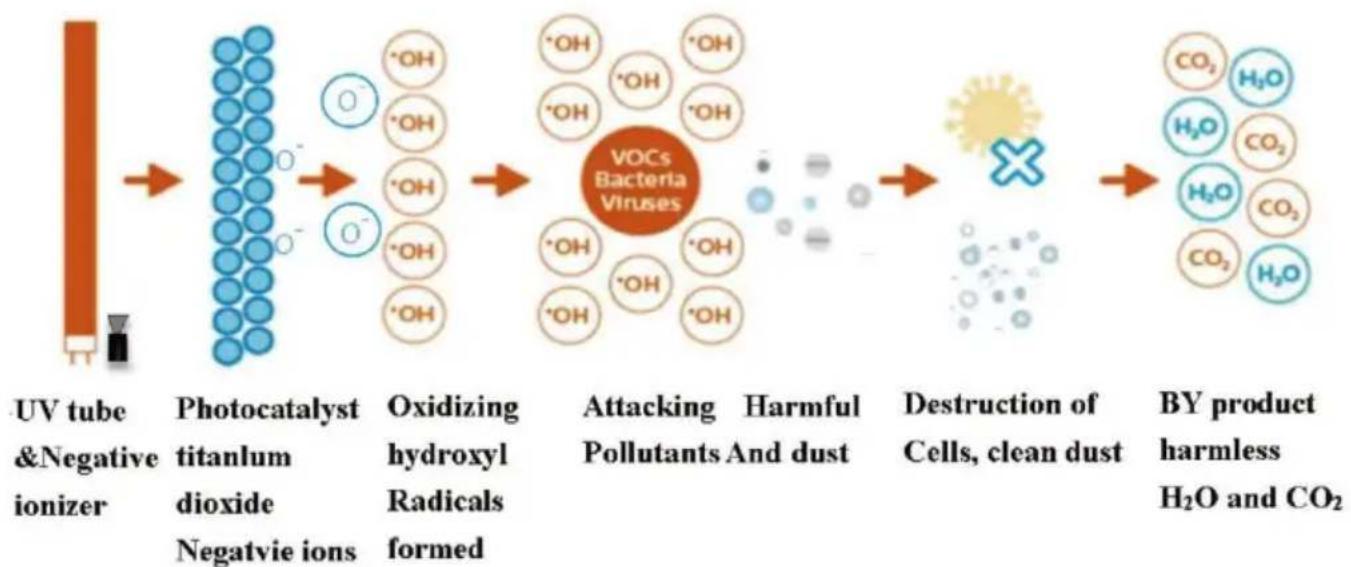

UV-Licht reagiert mit PCO (TiO2) Filtert durch Wasserpartikel und Sauerstoff aus der Luft, um hochreaktive Verbindungen wie Hydroxyl zu erzeugen.

UV-Licht reagiert mit PCO (TiO2) und filtert durch Wasserpartikel.

Sauerstoff aus der Luft, um hochreaktive Verbindungen wie Hydroxyl zu erzeugen

Radikale OH, Wasserstoffperoxid H2O2, negative Ionen und reiner Sauerstoff Ozon zur aktiven Luftreinigung und Entfernung inaktiver Schimmelpilze und Bakterien usw.

Installationsschritte

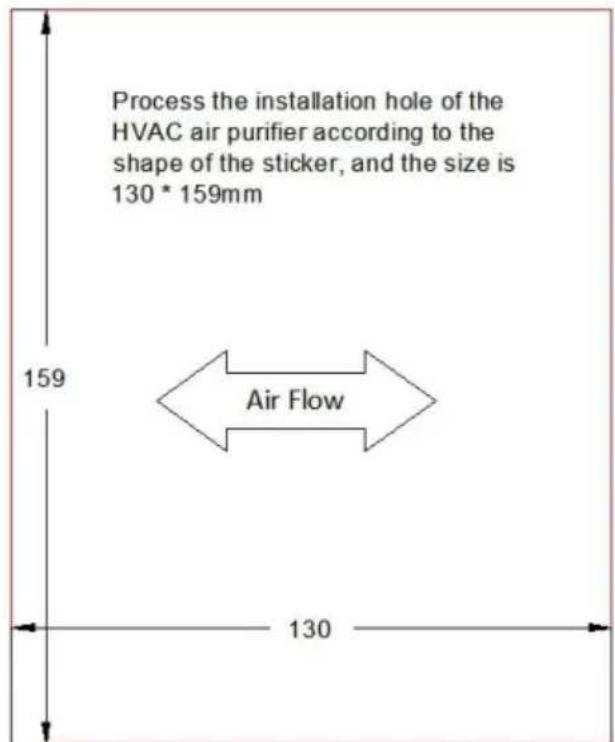

1. Suchen Sie einen geeigneten Sanitärinstallationsbereich in der Nähe der Stromversorgung. Öffnen Sie ein 159 * 130 mm großes Vierkantloch im Rohr entsprechend der Flanschgröße.

Hinweis: Dieser Aufkleber befindet sich in der Verpackung und hilft Ihnen, das Loch im Kanal richtig zu öffnen. Beachten Sie im Diagramm die Richtung der Lochposition und die Richtung des Luftstroms.

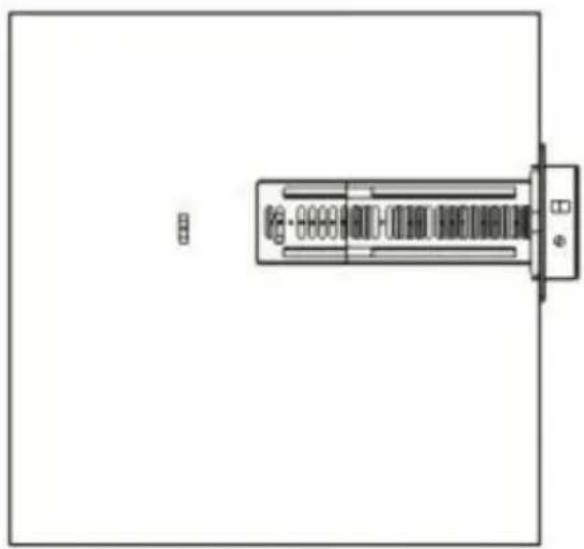

1. Setzen Sie das Produkt in die Öffnung der Luftkanäle ein und stellen Sie sicher, dass der Raum ausreicht und die Luft im Luftkanal am Gerät vorbeiströmen kann.

Hinweis: Vor der Installation muss der Adapter an die Stromversorgung angeschlossen werden, um zu bestätigen, dass das Produkt betriebsbereit ist.

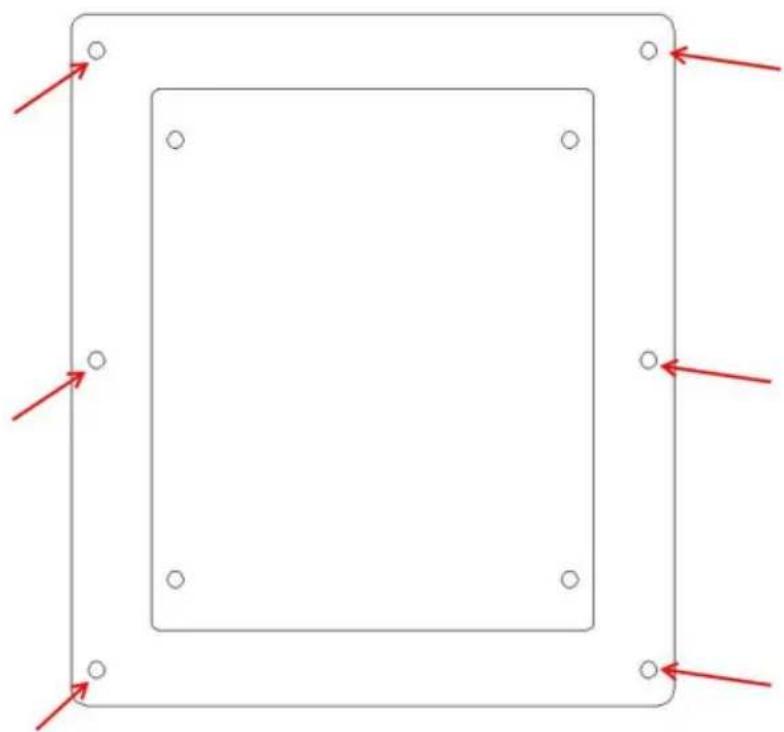

1. Befestigen Sie das Produkt mit 6 selbstbohrenden Schrauben am HVAC-Rohr.

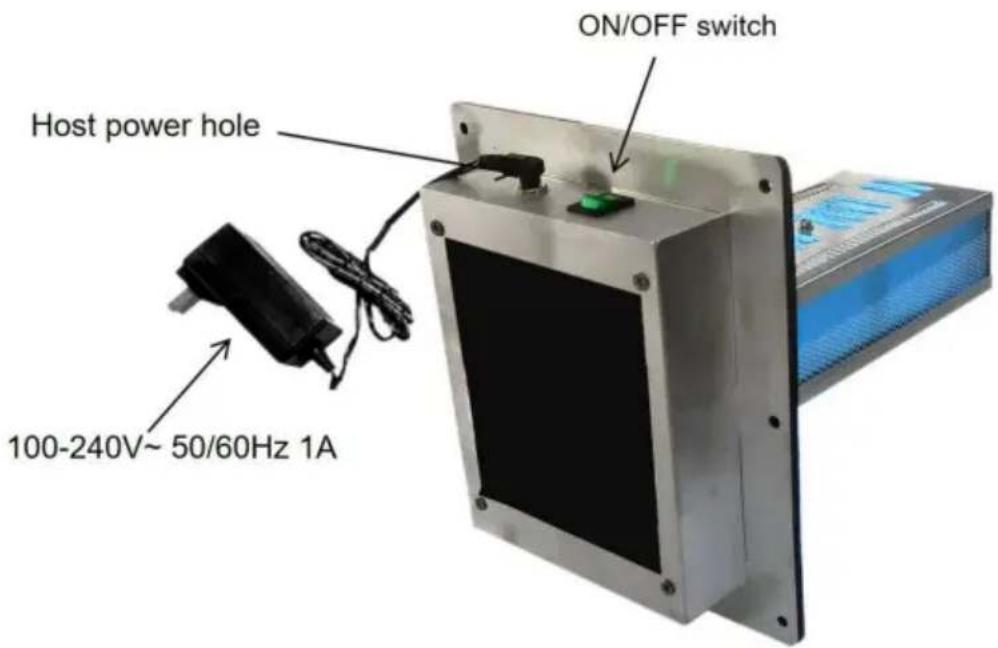

1. Schließen Sie das Gerät an eine geeignete Stromquelle an und schalten Sie es ein.

Adaptive Stromversorgung

1. Die Stromversorgung für dieses Produkt ist: 110-240VAC, umgewandelt auf 24 VDC/1,6 A. Stellen Sie sicher, dass der DC-Stecker fest in die DC-Buchse eingesteckt ist und das andere DC-Ende des Kabels fest in die DC24V-Stromversorgung eingesteckt werden muss.
2. Drücken Sie den Schalter an der Seite der Basis; er leuchtet für den normalen Betrieb.
