Caravanman Kompakt 4 - Satellitenschüssel MEGASAT - Kostenlose Bedienungsanleitung

Produkttyp	Satellitenantenne für Wohnmobile
Marke	MEGASAT
Modell	Caravanman Kompakt 4
Abmessungen der Antenne	460 x 170 x 460 mm
Gewicht der Antenne	5,1 kg
Abmessungen der Kontrolleinheit	60 x 24 x 60 mm
Gewicht der Kontrolleinheit	100 g
Stromversorgung	12 V DC, 5 A (Absicherung 7 A)
Frequenzband	Ku (10,7 – 12,75 GHz)
LNB-Verstärkung	33 dBi
Empfangsleistung	49 dBW
Polarisation	Vertikal / Horizontal
Neigungswinkel	15° bis 62°
Suchwinkel	360°
Vorprogrammierte Satelliten	Astra 1, Astra 2, Astra 3, Hotbird, Thor
Anzahl der Teilnehmer	1 (2. Ausgang optional möglich)
Betriebstemperatur	-25°C bis +70°C
Hauptfunktionen	Automatische Satellitensuche, Auto-Skew-Funktion, motorisierte Einfahrfunktion
Lieferumfang	Antenne, Kontrolleinheit, Koaxialkabel 1 m und 10 m, Dachdurchführung, Handbuch
Wartung und Reinigung	Gehäuse mit einem Vliestuch reinigen; Verschmutzungen vermeiden
Sicherheit	Kontrolleinheit nicht Wasser aussetzen; Sicherung 7 A verwenden; Klebeanweisungen beachten
Ersatzteile und Reparierbarkeit	Optionales Zubehör Mobil-Kit 3; Reparatur durch Fachwerkstatt
Allgemeine Informationen	Entspricht EU-Richtlinien 2014/30, 2014/35, 2014/53; Konformitätserklärung unter www.megasat.tv

Häufig gestellte Fragen - Caravanman Kompakt 4 MEGASAT

Wie installiere ich die Antenne auf dem Dach des Wohnmobils?

Die Installation sollte von einem Fachmann durchgeführt werden. Bereiten Sie die Oberfläche vor, indem Sie das Dach reinigen und aufrauen. Kleben Sie die Basis mit einem geeigneten Kleber (Temperatur zwischen +5°C und +25°C) und lassen Sie sie 48 Stunden aushärten. Befestigen Sie die Dachdurchführung für die Kabel. Für mehr Sicherheit schrauben Sie die Basis nach dem Aushärten fest.

Was tun, wenn die Antenne keinen Satelliten findet?

Überprüfen Sie, ob kein Hindernis (Bäume, Gebäude) die Sicht zum Satelliten blockiert. Stellen Sie sicher, dass alle Kabel richtig angeschlossen sind und der Receiver auf Satellit eingestellt ist. Reinigen Sie bei Bedarf das Antennengehäuse. Konsultieren Sie die Abdeckungszone des Satelliten, um Ihre Position zu überprüfen.

Wie fahre ich die Antenne ein?

Drücken Sie die Taste STOW an der Kontrolleinheit. Die STOW-LED blinkt während des Einfahrens und leuchtet dann dauerhaft, wenn der Vorgang abgeschlossen ist.

Wie wechsle ich den Satelliten?

Drücken Sie mehrmals die Taste Suche, um den gewünschten Satelliten auszuwählen (Astra 1, Astra 2 usw.). Die Suche startet automatisch. Ein Wechsel ist nur möglich, wenn bereits ein Satellit gefunden wurde oder nach einem Neustart.

Was bedeuten die LEDs an der Kontrolleinheit?

Strom-LED: rot dauerhaft = bereit; rot blinkend = kein Satellit gefunden. Satelliten-LED: grün blinkend = Suche läuft; grün dauerhaft = Satellit gefunden (erlischt nach 5 Min). Wenn alle LEDs blinken, keine Verbindung zur Antenne.

Wie reinige ich die Antenne?

Verwenden Sie ein Vliestuch und ein mildes Reinigungsmittel, um Verschmutzungen am Gehäuse zu entfernen. Vermeiden Sie scheuernde Mittel. Starke Verschmutzungen können den Empfang beeinträchtigen.

Welche Satelliten sind in der Antenne vorprogrammiert?

Die vorprogrammierten Satelliten sind: Astra 1 (19,2° Ost), Astra 2, Astra 3, Hotbird und Thor (0°). Andere Satelliten können manuell über die Kontrolleinheit hinzugefügt werden.

Kann ich einen zweiten Fernseher anschließen?

Der Caravanman Kompakt 4 hat einen zusätzlichen Ausgang für einen zweiten Fernseher oder Receiver. Sie benötigen ein zusätzliches Koaxialkabel (nicht im Lieferumfang). Konsultieren Sie den Anschlussplan in der Anleitung.

Wie lange dauert die Satellitensuche?

Die Suche dauert etwa 2 bis 3 Minuten. Drücken Sie während dieser Zeit keine Taste, um den Vorgang nicht zu unterbrechen.

Funktioniert die Antenne bei schlechtem Wetter?

Starker Regen, dichte Wolken oder Schnee können den Empfang beeinträchtigen. Das Bild kann einfrieren oder verschwinden. Sobald sich die Bedingungen verbessern, kehrt der Empfang automatisch zurück.

BEDIENUNGSANLEITUNG Caravanman Kompakt 4 MEGASAT

Caravanman Kompakt 4

Bedienungsanleitung

Inhaltsverzeichnis

1. Einführung 04

1.1 Sicherheitshinweise 04
1.2 Lieferumfang....04
1.3 Systemkomponenten ....05

2.1 Installation auf dem Dach....06
2.2 Klebeanleitung....07
2.4 Installation im Innenbereich 08
2.5 Anschluss der Komponenten 09
2.6 Das Steuergerät....10
2.7 Satellitenübertragung....11

3. Satellitensuche mit dem Steuergerät....12

3.1 Bezeichnung der jeweiligen LEDs und Tasten......12
3.2 Satellitensuche 13
3.3 Antenne einfahren ....13

4. Fehlerbehebung....14

5. Einstellwerte für den Skew....15

6. Ausleuchtzone....16

7. Montageabmessungen....17

8. Technische Daten....18

9. Konformitätsinformation....19

1. Einführung

1.1 Sicherheitshinweise

Lesen Sie das Benutzerhandbuch sorgfältig durch, bevor Sie mit der Installation beginnen. Falls Sie schon ähnliche Produkte installiert haben, muss die Vorgehensweise mit diesem Produkt nicht übereinstimmen.

• Unsachgemäße Handhabung kann zu schweren Schäden an diesem Gerät führen. Die Verantwortlichen können auch für daraus resultierende weitere Schäden am Gerät verantwortlich gemacht werden.
• Vor Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes entnehmen Sie bitte den technischen Daten in dieser Bedienungsanleitung.
• Das Steuergerät darf keinem Tropfwasser, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.
• Lassen Sie Kinder nicht mit Folien oder anderen Verpackungsmaterialien spielen, es besteht Erstickungsgefahr.

1.2 Lieferumfang

■ 1x Caravanman Kompakt 4
■ 1x Mini-Steuergerät
■ 1x Koaxialkabel (1 m)
■ 1x Koaxialkabel (10 m)
■ 1x Dachdurchführung
■ 1x Bedienungsanleitung

Optionales Zubehör:
Mobil-Kit 3 zur mobilen Nutzung

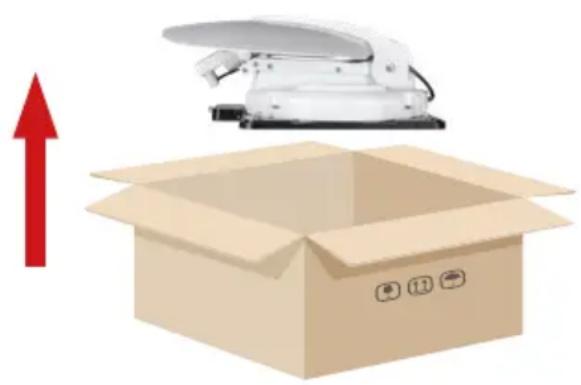

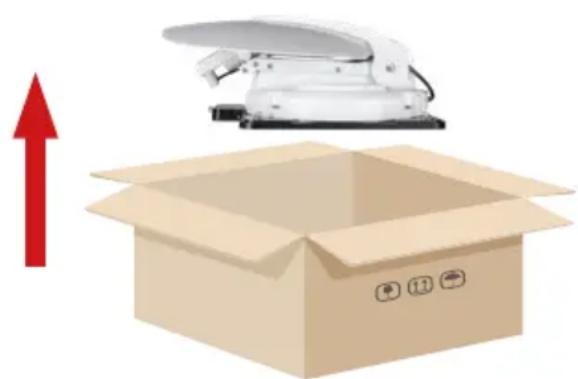

Öffnen Sie den Karton und entnehmen Sie das Steuergerät, die Anschlusskabel und das Verpackungsmaterial. Heben Sie die Antenne gerade nach oben aus dem Karton. Stellen Sie die Anlage niemals auf den Kopf!

Fassen Sie die Antenne niemals direkt am Spiegel an, wenn Sie sie aus dem Karton heben. Heben Sie die Antenne an der Grundplatte an.

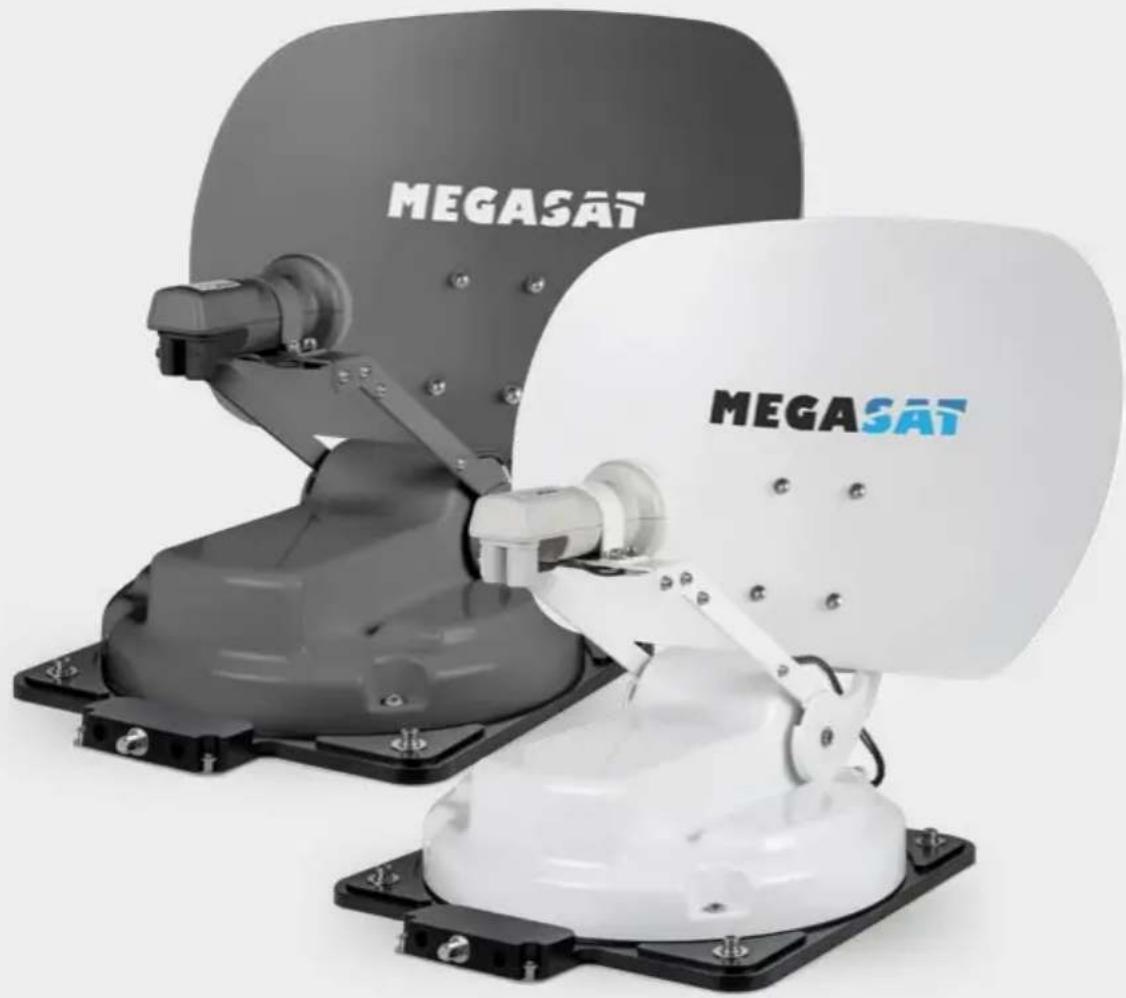

Antenneneinheit

Die Hochleistungsantenne, der Elevationswinkel von 15-62° und die Auto-Skew-Funktion ermöglichen bestmöglichen Empfang in den wichtigsten Urlaubsländern Europas.

Steuergerät

Das Mini-Steuergerät dient zur Satellitenauswahl und Steuerung. Es wird zwischen Antenne und TV (Receiver) geschaltet und versorgt die Antenne mit Strom. Nach erfolgreicher Ausrichtung kann das Steuergerät von der Spannungsversorgung getrennt werden.

Hinweis:

Der Caravanman Kompakt 3 Twin besitzt zusätzlich einen weiteren Anschluss für einen zweiten Fernseher bzw. Receiver. Für den korrekten Anschluss der Komponenten beachten Sie bitte das Anschlussdiagramm in dieser Bedienungsanleitung.

2. Installation

2.1 Installation auf dem Dach

Grundsätzlich empfehlen wir den Einbau durch Ihren Fachhändler oder eine Fachwerkstatt vornehmen zu lassen! Beachten Sie bitte auch, dass sich durch die Antenne die Fahrzeughöhe entsprechend ändert! Bitte halten Sie sich unbedingt an die einzelnen Punkte der Montageanweisung!

Allgemeines

Sorgen Sie für einen geeigneten Arbeitsplatz, eine Garage/Halle ist besser als ein Platz im Freien. Die Umgebungstemperatur zur Montage muss zwischen +5°C und max. +25°C liegen. Arbeiten Sie nicht direkt in der Sonne. Halten Sie die Arbeitsvorschriften beim Umgang mit Chemieprodukten ein. Sorgen Sie für die notwendige Arbeitshygiene.

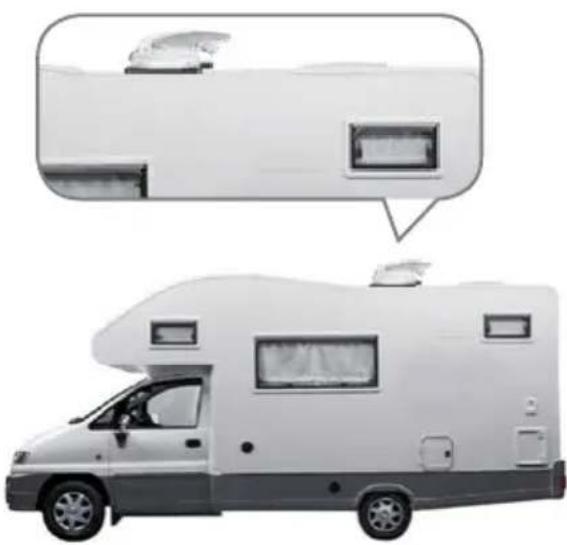

Vorbereitung

1. Vergewissern Sie sich, dass das Dach Ihres Fahrzeugs ausreichend stabil ist. Bei ungenügender oder zweifelhafter Dachstabilität ist ein ca. 2 mm starkes Blech mit ca. 100 x 100 cm auf der Dachaußenhaut zu befestigen. Erkundigen Sie sich dazu bei Ihrem Fahrzeughersteller.

2. Prüfen Sie, ob alle Teile vorhanden sind.

3. Setzen Sie die Antenne auf den späteren Montageplatz und richten Sie sie so aus, dass der Spiegel und die LNB-Einheit in Richtung Heck des Fahrzeuges zeigen. Achten Sie darauf, dass die Montagefläche eben ist und keine Dachaufbauten im Weg sind. Beachten Sie unbedingt die Montageabmessungen in dieser Anleitung. Der Mindestabstand zu einer Klimaanlage sollte 30 cm betragen.

4. Säubern Sie die Montagefläche mit einem geeigneten Reiniger und einem Vliestuch um Schmutz und Unreinheiten zu entfernen. Zeichnen Sie anschließend den Antennenfuß mit einem Stift an.

1. Rauen Sie die gezeichneten Flächen und Füße mit Schleifpapier (120er Körnung) leicht an und säubern Sie die Fläche erneut mit dem Reiniger und lassen Sie den Reiniger ca. 10 Minuten ablüften. ACHTUNG: Flächen anschließend nicht mehr berühren.
2. Montieren Sie die Dachdurchführung (am besten im Windschatten hinter der Antenne) auf dem Fahrzeugdach. Es ist darauf zu achten, dass das Eindringen von Wasser und Feuchtigkeit (z. B. Regen oder Spritzwasser) im Bohrloch vermieden werden muss. Achten Sie darauf, dass die Kabel nicht zu sehr gebogen werden um Signalverlust und eine Beschädigung des Kabels zu vermeiden (kleinster Biegeradius max. 5-7 cm).

2.2 Klebeanleitung

1. Bereiten Sie den Kleber für die Montage vor.
2. Tragen Sie nun den Kleber auf die Unterseite des Antennenfußes in Schlangenlinien auf, damit der Kleber bis ins Innere gut aushärten kann.
3. Setzen Sie nun sofort (innerhalb von 5 Minuten nach Kleberauftrag) die Antenne auf das angezeichnete Feld. Drücken Sie den Fuß leicht und gleichmäßig an und fixieren Sie die Antenne, damit sie nicht verrutscht, z.B. durch ein Klebeband. Es müssen sich nach dem Andrücken noch mindestens 2 mm Kleber zwischen Antennenfuß und Oberfläche befinden. Der Kleber ist nach max. 48 Stunden bei +18°C und einer relativen Luftfeuchte von 50% ausgehärtet. Sollte während der Montagezeit eine geringe Luftfeuchtigkeit herrschen, sprühen Sie nach dem Verkleben in der Umgebung der Antenne immer wieder etwas Wasser in die Luft.
4. Entfernen Sie die evtl. ausgetretene Klebemasse sofort mit einer Spachtel oder Ähnliches und säubern Sie die verunreinigten Flächen mit dem Reiniger und einem Vliestuch.
5. Zur Sicherheit können Sie den Antennenfuß zusätzlich befestigen. Dazu bohren Sie durch die vorhandenen Löcher im Antennenfuß in das Dach Ihres Fahrzeuges und fixieren es durch eine Schraube mit Kontermutter. Damit der frisch verklebte Fuß nicht verrutscht, warten Sie mit dieser Arbeit bis der Kleber ausgehärtet ist.
6. Nach der kompletten Montage und Aushärtung des Klebers, kann eine Sili- konfuge um den Antennenfuß gezogen werden.

2. Installation

2.4 Installation im Innenbereich

1. Das Koaxialkabel wird im Inneren des Fahrzeuges verlegt.
2. Vergewissern Sie sich bei der Wahl des Standortes für das Steuergerät und den Sat-Receiver, dass beide Geräte an einem trockenen und geschützten Ort stehen.
3. Das Steuergerät und den Sat-Receiver nicht in die Nähe von Wärmequellen stellen und für ausreichend Belüftung sorgen.
4. Im Folgenden werden die grundlegenden Anschlussmöglichkeiten für die Antennenanlage gezeigt:

- Verbinden Sie die Stromversorgung (rot-schwarzes Kabel) für das Steuergerät mit Ihrer Batterie des Fahrzeuges über eine Sicherung (7 Amper), um einen Kabelbrand bei Kurzschluss zu vermeiden. Das gelbe Kabel wird an dem Zündungsplus des Fahrzeuges angeschlossen und ebenfalls mit einer Sicherung von 7 Ampere abgesichert (Dieses Kabel muss nur angeschlossen werden, wenn die Antenne automatisch bei Motorstart einfahren soll.). Das übrig bleibende schwarze Kabel wird an den dazugehörigen Minuspol der Zündungsanlage (Masse) angeschlossen.

- Verbinden Sie das Koaxialkabel von der Antenne mit dem Steuergerät (10 m Koaxialkabel mit F-Stecker in „ANTENNA“)

- Verbinden Sie das Steuergerät mit dem Fernseher bzw. Sat-Receiver (1 m Koaxialkabel mit F-Stecker von „RECEIVER“ zum Sat-Receiver)

2. Installation

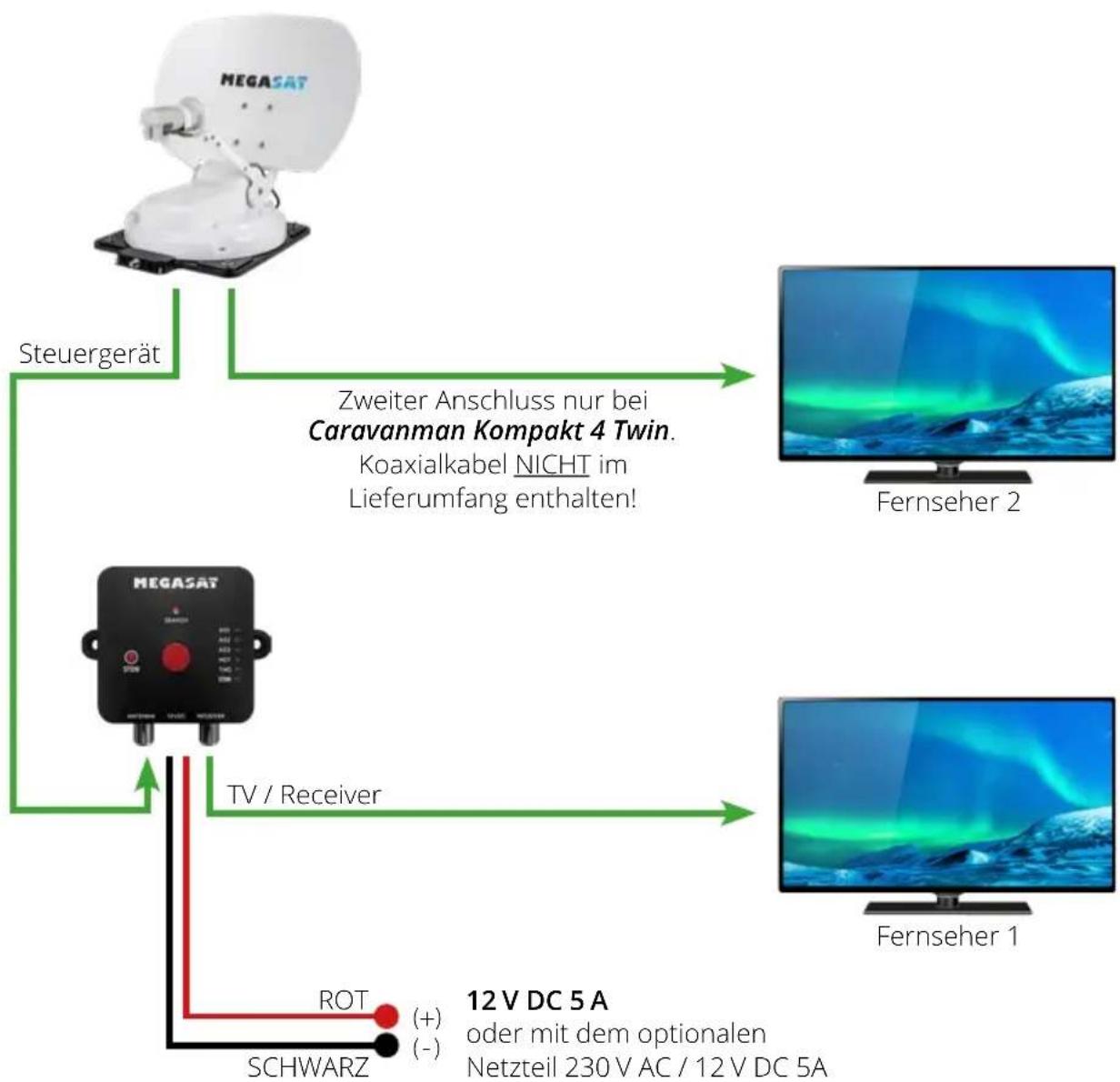

2.5 Anschluss der Komponenten

Montieren Sie das Steuergerät und den TV (Satelliten-Receiver) im Fahrzeugin- neren nicht im Bereich eines Airbags. Achten Sie auf eine sorgfältige Verlegung der Kabel, um Kurzschlüsse zu vermeiden. Achten Sie hierbei auch auf schon vorhandene Kabel.

Schließen Sie die Antenne wie auf der Abbildung dargestellt an:
    note right of A: Zweiter Anschluss nur bei Caravanman Kompakt 4 Twin.
    note right of B: Koaxialkabel NICHT im Lieferumfang enthalten!
    note right of C: TV / Receiver
    note right of D: ROT (+) oder mit dem optionalen
    note right of E: SCHWARZ (-)
    note right of F: 12V DC 5A
    note right of G: 12V DC 5A oder mit dem optionalen
    note right of H: Netzteil 230 V AC / 12 V DC 5A

2. Installation

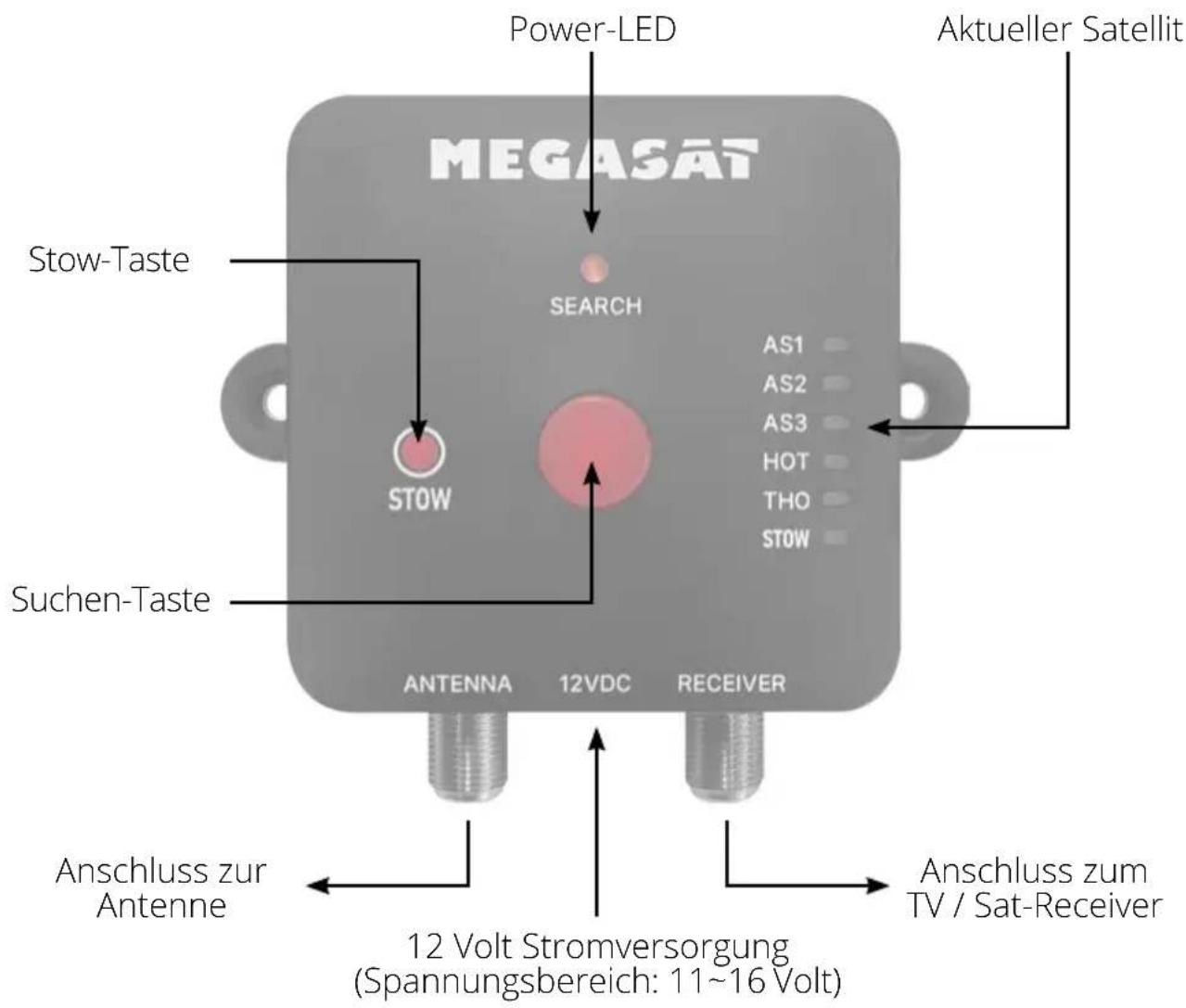

2.6 Das Steuergerät

Achtung: Schließen Sie das Steuergerät immer über eine mit 7 Ampere abgesicherte und mind. 2,5 mm² starke Leitung an. Niemals ohne Sicherung an die Autobatterie anschließen.

2. Installation

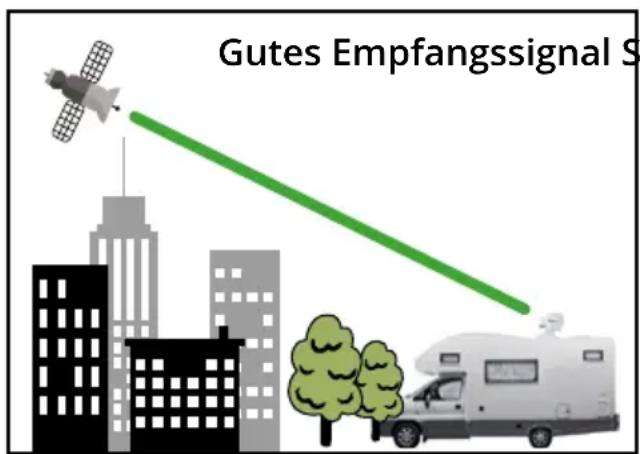

2.7 Satellitenübertragung

Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der sich in 35.000 km Höhe über der Erde befindet. Mit einer Empfangsstation wie der Antenne und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und verarbeitet. Das System erfordert eine klare Sicht auf den Satelliten, um den Signalempfang maximal auszunutzen.

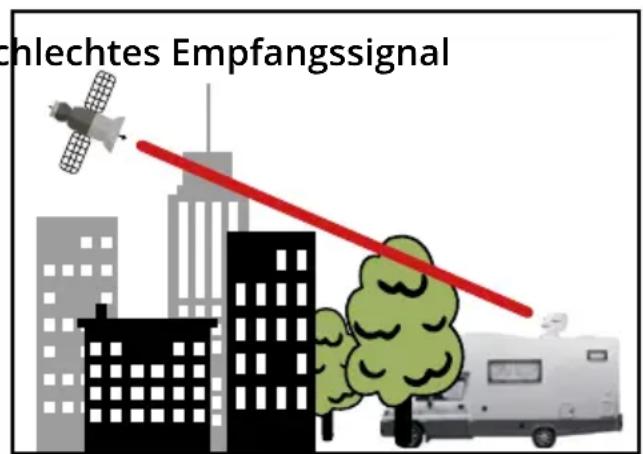

Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten befinden, führen zu einem Verlust des Signals. Starker Regen, Wolken, Schnee oder Eis kann die Empfangsqualität beeinträchtigen. Wenn das Satellitensignal durch schwere Wetterbedingungen verloren geht, wird das laufende Programm des Receivers beendet (das Bild wird einfrieren, bzw. verschwinden). Wenn die Witterungsverhältnisse wieder einen guten Empfang ermöglichen, wird das TV Bild wieder hergestellt.

3. Satellitensuche mit dem Steuergerät

3.1 Bezeichnung der jeweiligen LEDs und Tasten

Status Beschreibung
Stromversorgung	Die Power-LED leuchtet durchgehend rot, wenn das Steuergerät betriebsbereit ist.
Suchvorgang	Die Satellit-LED blinkt während dem Suchvorgang im Sekundentakt grün.
Satellit gefunden	Die Satellit-LED leuchtet durchgehend grün, wenn der gewünschte Satellit gefunden wurde. Die LED erlischt nach ca. 5 Minuten.
Keine Verbindung zur Antenne	Alle Sat-LEDs am Steuergerät blinken.
Kein Satellit gefunden	Die Power-LED blinkt rot (0,5-Sekunden-Intervall).
Neustart	Drücken Sie die Such-Taste mehr als 3 Sekunden, um das Steuergerät und die Suche nach dem gewählten Satelliten neu zu starten. Lassen Sie die Taste erst los, wenn alle LEDs nicht mehr blinken.

3. Satellitensuche mit dem Steuergerät

3.2 Satellitensuche

1.	Drücken Sie die Suchen-Taste um die Suche zu starten.
2.	Die Satelliten-LED des zuletzt verwendeten Satelliten blinkt grün.
3.	Um den Satelliten zu wechseln, müssen Sie die Suchen-Taste mehrmals drücken. Je nach dem, welchen Satelliten Sie suchen möchten. Ein Wechsel des Satelliten ist nur möglich, wenn die Antenne zuvor einen Satelliten gefunden hat bzw. wenn der Suchvorgang neu gestartet wurde.
4.	st der gewünschte Satellit gewählt, startet die Suche automatisch.
5.	Nachdem der gewählte Satellit gefunden wurde, leuchtet die Satelliten-LED durchgehend grün und erlischt nach ca. 5 Minuten.
6.	Wurde der gewählte Satellit nicht gefunden, blinkt die Power-LED rot.

Hinweis: Blinken alle LED's des Steuergerätes, hat die Antenne keine Verbindung zum Steuergerät.

WICHTIGER HINWEIS: Nachdem Sie den gewünschten Satelliten am Steuergerät ausgewählt haben, beginnt die Antenne automatisch mit der Suche. Dieser Vorgang dauert etwa 2–3 Minuten. Bitte drücken Sie in dieser Zeit keine weiteren Tasten – sonst wird die Suche unterbrochen.

3.3 Antenne einfahren

Um die Antenne einzufahren bzw. in die Grundposition zu bringen, drücken Sie am Steuergerät die STOW-Taste. Während des Einfahrens blinkt die STOW-LED am Steuergerät. Nach Abschluss des Vorgangs leuchtet die STOW-LED dauerhaft.

4. Fehlerbehebung

Kein Satellitensignal

Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten befinden, führen zu einem Verlust des Signals. Wenn das Satellitensignal durch schwere Wetterbedingungen verloren geht, wird das laufende Programm des Fernsehers bzw. Receivers unterbrochen (das Bild wird verpixeln, einfrieren oder verschwinden). Wenn die Witterungsverhältnisse wieder einen guten Empfang ermöglichen, wird das TV-Bild wieder hergestellt.

Gibt es Verschmutzung auf der Antenne?

Starke Verschmutzung auf dem Gehäuse kann zu Empfangsproblemen führen.

Ist alles richtig angeschlossen und eingeschaltet?

Vergewissern Sie sich, dass der TV und der Receiver richtig angeschlossen und der Receiver für den Satellitenempfang richtig eingestellt ist. Sind alle Kabel richtig angeschlossen und die Verbindungen fest auf dem Koaxialkabel verschraubt? Prüfen Sie auch die Koaxialkabel auf evtl. Knicke.

Ausleuchtzone des Satelliten

Satelliten sind in festen Positionen über dem Äquator im Orbit positioniert. Um die TV Signale zu empfangen, muss der Empfangsort innerhalb der Ausleuchtzone liegen. Überprüfen Sie an Hand der Grafik, ob sich Ihr Standort in der Ausleuchtzone des Satelliten befindet. In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen.

Satellitenfrequenz eines TV-Senders wurde geändert

Fernsehsender wechseln vereinzelt Ihre Frequenz, die mit der Frequenz im TV (Sat-Receiver) dann nicht mehr übereinstimmt. Erkundigen Sie sich nach der aktuellen Frequenz des Senders.

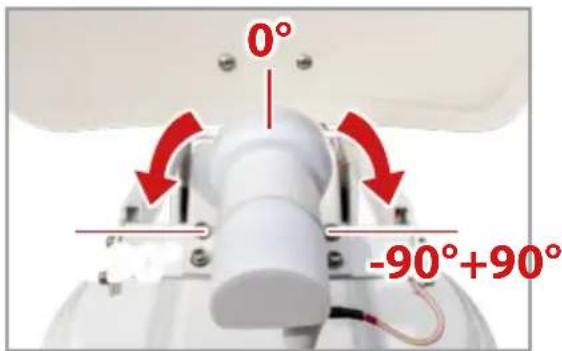

5. Einstellwerte für den Skew

Skew-Einstellungswerte für europäische Hauptstädte

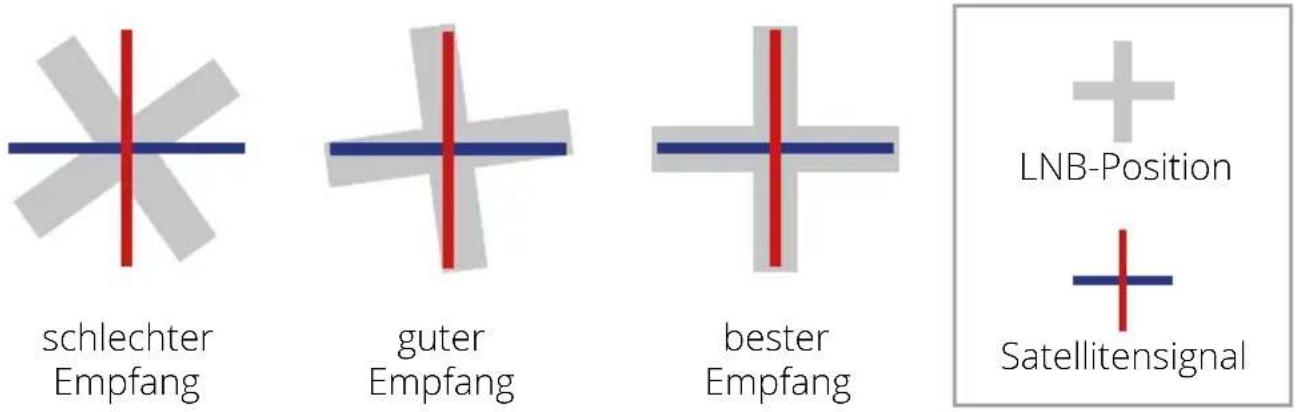

Signale in vertikaler (rot) und horizontaler (blau) Linie haben einen Versatz von genau 90° zueinander. Durch die unterschiedliche Position der Satelliten, abhängig von Ihrem Standort, ist es möglich, dass die Signale nicht genau vertikal und horizontal auf den LNB treffen. Um dieses anzupassen, müssen Sie den LNB in die richtige Lage zu dem ausgesendeten Signal bringen. Diese Anpassung am LNB wird als „Skew-Einstellung“ bezeichnet. Die folgende Abbildung zeigt Ihnen die optimale Einstellung des LNBs. Je genauer die Übereinstimmung, desto besser der Empfang.

Hinweis: Die Einstellung des Skew-Winkels ist erst ab einer Abweichung von 5° sinnvoll.

Land Stadt Astra 2 Astra 3 Astra	1 Hotbird Astra 4 Thor	Hispasat Eutelsat 5
Bulgarien Sofia	+1.7 +6.8 +11.4	+11.0 +19.0	+24.0 +41.0	+27.2
Dänemark	Kopenhagen	-3.4	-0.4	+2.5	-0.3	+5.3	+9.1	+24.8
Finnland	Helsinki	+5.2 +7.9	+10.3 +6.8	+11.2 +14.2	+25.2 +16.0
Frankreich	Paris	-13.9	-10.5	-7.2	-9.2	-2.2	+2.9	+25.0
Deutschland	Berlin	-4.1	-0.7	+2.6	+0.3	+6.6	+10.8	+27.8
England	London	-13.7	-10.7	-7.8	-10.3	-4.0	+0.6	+21.6
Griechenland	Athen	+1.3	+7.3	+12.7	+13.4	+22.5	+28.1	+45.9
Ungarn	Budapest	-1.3	+3.0	+6.9	+5.6	+12.8	+17.5	+34.7
Italien	Rom	-9.8	-5.0	-0.4	-0.6	+8.5	+14.6	+37.0
Polen	Warschau	+1.5 +5.1	+8.4 +6.1	+12.2 +16.2	+31.0 +18.8
Portugal	Lissabon	-30.2	-27.0	-23.7	-25.3	-16.8	-10.1	+23.9
Spanien	Madrid	-24.8	-21.2	-17.6	-18.7	-9.9	-3.2	+27.5
Belgien	Brüssel	-11.2	-7.9	-4.8	-7.0	-0.3	+4.4	+24.7
Schweden	Stockholm	+1.1 +3.8	+6.4 +3.0	+7.8 +11.0	+23.8 +13.0
Schweiz	Bern	-11.3	-7.5	-3.8	-5.2	+2.4	+7.8	+29.5
Österreich	Wien	-3.4	+0.7	+4.5	+3.0	+10.2	+15.0	+32.9

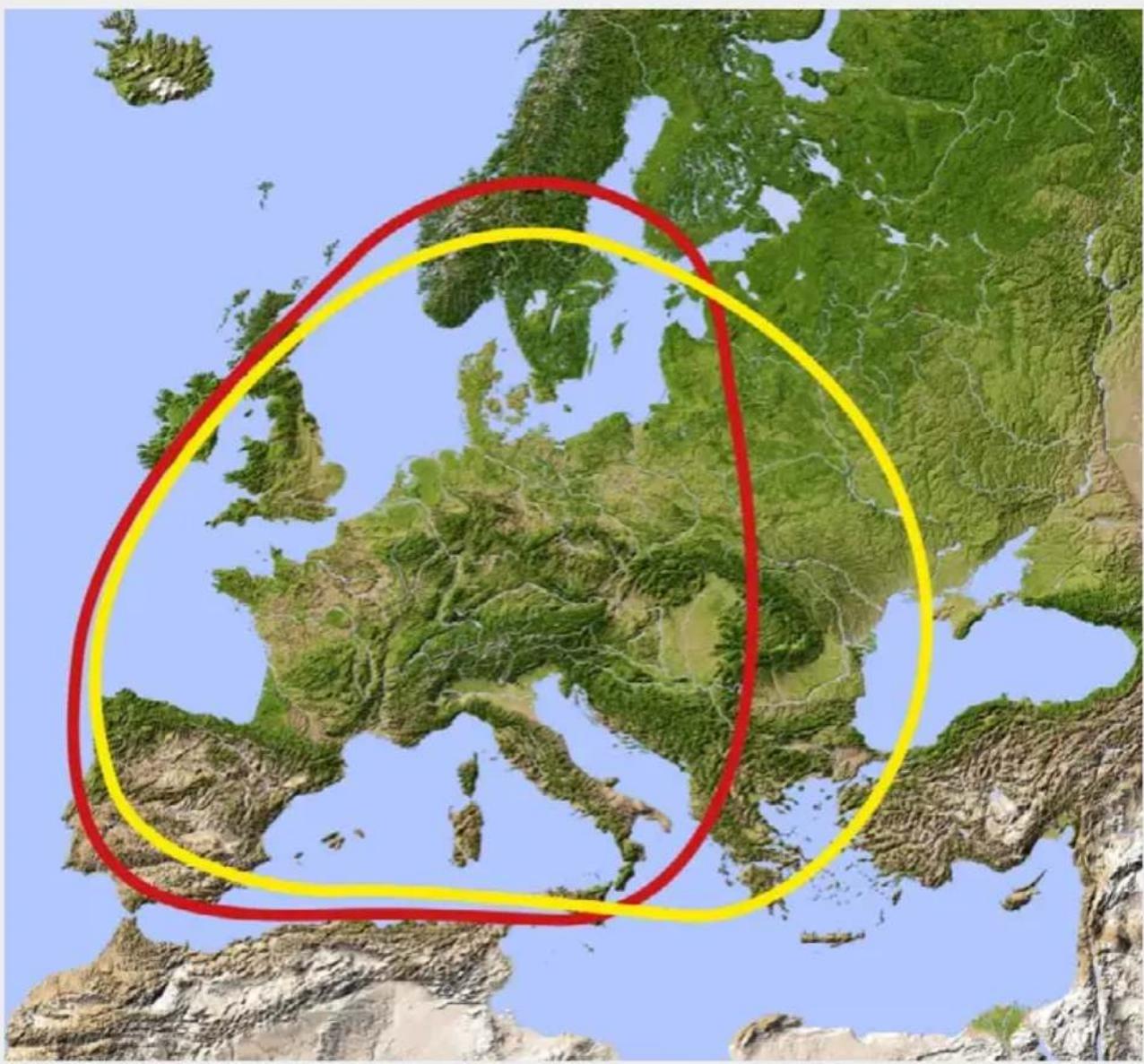

6. Ausleuchtzone

Astra 1 Hotbird

In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen.

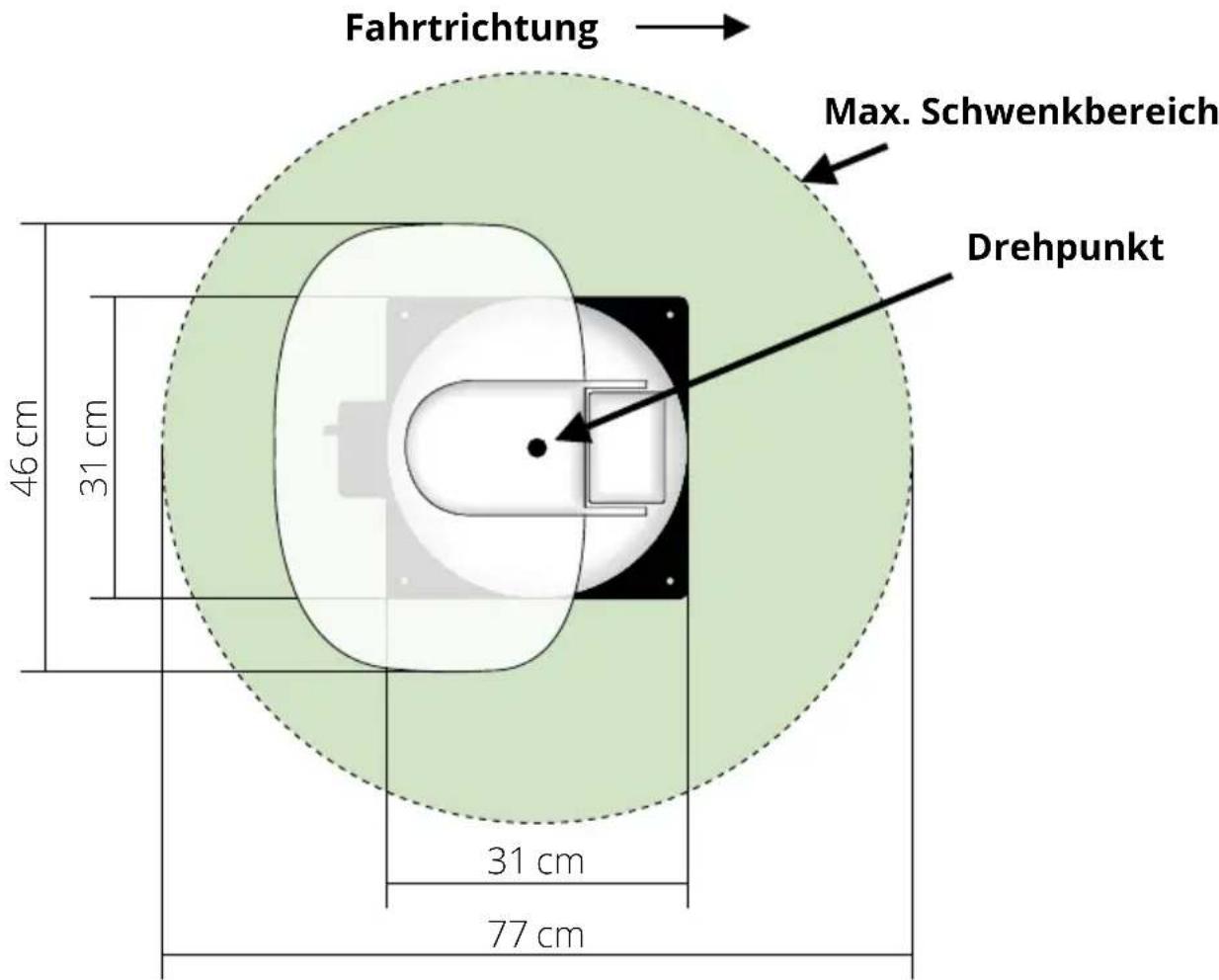

7. Montageabmessungen

8. Technische Daten

Antennen-Typ Off-Set-Spiegel

Anzahl der Teilnehmer 1

LNB-Typ Universal-LNB

Frequenzband Ku-Band

Frequenzbereich 10.7 GHz bis 12.75 GHz

LNB-Verstärkung 33 dBi

Empfangsleistung 49 dBW

Polarisation Vertikal / Horizontal

Motorsteuerung 2-Achsen DC-Motor

Neigungswinkel 15° bis 62°

Suchwinkel 360°

Programmierte Satelliten Astra 1 (19,2° Ost)

Astra 2 (28,2° Ost)

Astra 3 (23,5° Ost)

Hotbird (13° Ost)

Thor (0,8° West)

Temperaturbereich -25°C bis +70°C

Spannungsversorgung 12 V DC @ 5 Amper

Abmessungen Empfangseinheit 460 x 320 mm (B/H)

Abmessungen Antenne 460 x 170 x 460 mm (B/H/T)

Gewicht Antenne

Abmessungen Steuergerät

Gewicht Steuergerät

5,1 kg

60×24×60 mm (B/H/T)

100 g

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Daten können jederzeit und ohne vorherige Ankündigung geändert werden.

9. Konformitätsinformation

Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU (EMV), 2014/35/EU (LVD) und 2014/53/EU (RED) befindet:

Caravanman Kompakt 4 (Artikel-Nr. 1500217) Caravanman Kompakt 4 Graphit (Artikel-Nr. 1500218)

Die Konformitätserklärung zu diesen Produkt liegt der Firma vor: Megasat Werke GmbH, Brückenstraße 2a, D-97618 Niederlauer

Die Konformitätserklärung können Sie auf unserer Homepage downloaden: www.megasat.tv/support/downloads

Notizen

WEEE Reg.-Nr. DE70592344

Technische Änderungen, Druckfehler und Irrtümer vorbehalten.

Megasat Werke GmbH | Brückenstraße 2a | D-97618 Niederlauer

www.megasat.tv | [e-mail]

MEGASAT

Caravanman Kompakt 4

user manual

Content

1. Introduction ......04

Öffnen Sie den Karton und entnehmen Sie das Steuergerät, die Anschlusskabel und das Verpackungsmaterial. Heben Sie die Antenne gerade nach oben aus dem Karton. Stellen Sie die Anlage niemals auf den Kopf!

WEEE Reg.-Nr. DE70592344

Megasat Werke GmbH | Brückenstraße 2a | D-97618 Niederlauer

www.megasat.tv | [e-mail]

MEGASAT

Caravanman Kompakt 4

WEEE Reg.-Nr. DE70592344

Megasat Werke GmbH | Brückenstraße 2a | D-97618 Niederlauer

www.megasat.tv | [e-mail]
