BEDIENUNGSANLEITUNG D1 Profi-Line II MEGASAT
Sicherheitshinweise 03
- Lieferumfang und Bezeichnungen 04 - 05
- Wahl des Standortes....06
- Montagemöglichkeiten 08
3.1 Grundmontage der Antenne 09
3.2 Montage an einem Balkon bzw. Mast......10
3.3 Montage an einer Wand....11
3.4 Montage an einem Fenster 12
- Koaxialkabel vorbereiten und verlegen .....13
- Skew Einstellung ....15
- Fehlerbehebungen ....16
- Technische Daten....17
Bitte lesen Sie vor dem Gebrauch dieses Produkts die Bedienungsanleitung sorgfältig durch und befolgen sie die Installations-, Montage- und Ausrichtungsanweisungen genau!
- Jegliches elektrische oder magnetische Feld, das sich in der Nähe der Flachantenne befindet, kann zu schlechtem Empfang führen oder sogar dafür verantwortlich sein, dass das Gerät vollständig das Signal verliert.
- Beschädigen Sie nicht das Kunststoffgehäuse der Antenne. Das Gehäuse schützt die Antenne vor Feuchtigkeit und Wettereinflüssen.
- Achten Sie darauf, dass die Antenne nicht auf den Boden fällt oder sonstigen Stößen ausgesetzt wird, da sonst die Elektronik im Inneren beschädigt werden kann.
- Öffnen Sie nicht das Gehäuse der Antenne, da sonst der Garantieanspruch erlischt. Überlassen Sie Reparaturen nur ausgebildeten Fachpersonal.
- Hindernisse wie Gebäude, Bäume, etc. können das Signals des Satelliten beeinträchtigen und führen zum Verlust des Signals.
- Der Antennendeckel sollte immer frei von Schmutz oder anderen Substanzen sein, da dies den Empfang des Signals vom Satelliten blockiert.
- Das Kabel zwischen der Antenne und dem Satellitenempfänger darf nicht länger als 30 m sein, da dies zur Qualitätsminderung des Signals führt.
- Der Gebrauch von nicht isolierten Buchsen führt zum Verlust des Signalpegels.
- Drehen Sie alle Befestigungsschrauben fest, wenn Sie die Anpassungen zur Ausrichtung der Antenne vorgenommen haben.
- Dieses Produkt enthält einen Universal-LNB, es ist untersagt einen LNB hinzuzufügen, ihn auszuwechseln oder zu verändern.
- Antennen können durch Wind und Wetter leicht beschädigt oder verstellt werden, wenn sie mangelhaft installiert oder an ungeeigneter Stelle angebracht sind. Die Schäden können schwer sein, sogar lebensbedrohlich.
- Der Eigentümer oder Installateur ist verantwortlich, alle Aspekte der Installation (Gewicht, Wind und Eis) zu berücksichtigen und auch darauf zu achten, dass die Installation stabil genug ist und es keine Leckagen und Undichtigkeiten gibt.
- Der Hersteller ist nicht verantwortlich für Schäden, die durch die Montage, den Gebrauch oder anderes dieser Satellitenantenne entstehen könnten.
1. Lieferumfang und Bezeichnungen
Bitte prüfen Sie vor der Installation, ob alle Teile vorhanden sind!
| Nr. | Teilename Symbol Abbildung Menge | |||
| 1 | Antenne A1 | ![]() | 1 | |
| 2 | Winkelhalterung 1 B0 | ![]() | 1 | |
| 3 | Winkelhalterung 2 B1 | ![]() | 1 | |
| 4 | Befestigungsarm B2 | ![]() | 1 | |
| 5 | Stütze B3-1 | ![]() | 1 | |
| 6 | Montagehalterung B3-2 | ![]() | 1 | |
| 7 | Mastschelle B4 | ![]() | 2 | |
| 8 | Montagehalterung B5 | ![]() | 1 | |
| 9 | Montagehalterung B6 | ![]() | 1 |
1. Lieferumfang und Bezeichnungen
| Nr. | Teilename Symbol Abbildung Menge | |||
| 10 | Schraubenschlüssel B7 | ![]() | 1 | |
| 11 | M5 x 12Befestigungsschraube | M1 | ![]() | 4 |
| 12 | M6 x 20Befestigungsschraube | M2 | ![]() | 1 |
| 13 | M8 x 40Befestigungsschraube | M3 | ![]() | 1 |
| 14 | M6 x 45Befestigungsschraube | M4 | ![]() | 5 |
| 15 | M6 x 75Befestigungsschraube | M5 | ![]() | 4 |
| 16 | Schraubenmutter (M6) M6 | ![]() | 8 | |
| 17 | M6 x 10Befestigungsschraube | M7 | ![]() | 2 |
| 18 | Kompass B4 | ![]() | 1 |
2. Wahl des Standortes
Um ein Signal vom Satelliten zu empfangen, muss die Antenne im Freien installiert werden. Eine Installation in der Wohnung, bzw. durch die Fensterscheibe ist nicht möglich!
Vergewissern Sie sich, dass am gewählten Standort die Antenne in Richtung Süden zeigt. Nutzen Sie hierzu einen Kompass zur groben Orientierung.

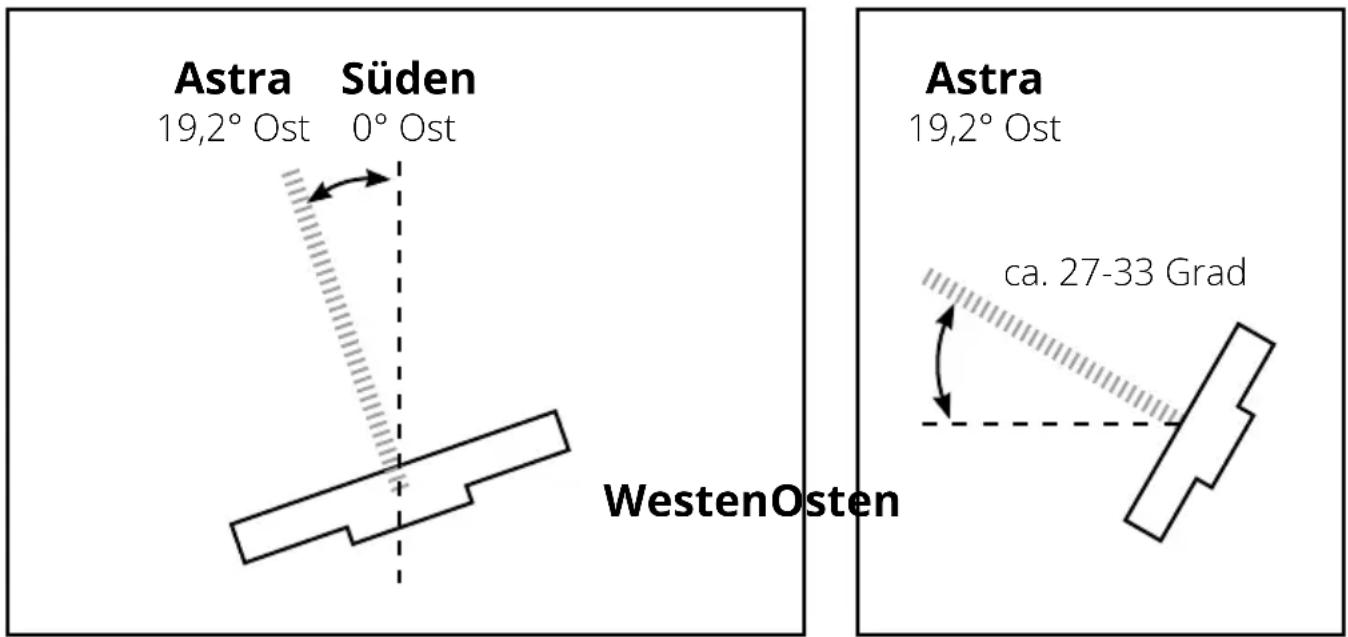

Sehen Sie an diesem Beispiel, wenn Sie den Satelliten Astra 1 (19,2° Ost) in Deutschland empfangen möchten:
Azimut (horizontaler Winkel) Elevation (vertikaler Winkel)

Wichtiger Hinweis:
Bevor Sie die Antenne montieren, vergewissern Sie sich, dass das entsprechende Koaxialkabel auch zum Receiver verlegt werden kann. Die Antenne sollte sich nicht zu weit vom Receiver befinden. Die Länge des Koaxialkabels sollte max. 30 Meter betragen. Längere Kabel könnten die Signalqualität verschlechtern.
2. Wahl des Standortes
Achtung:

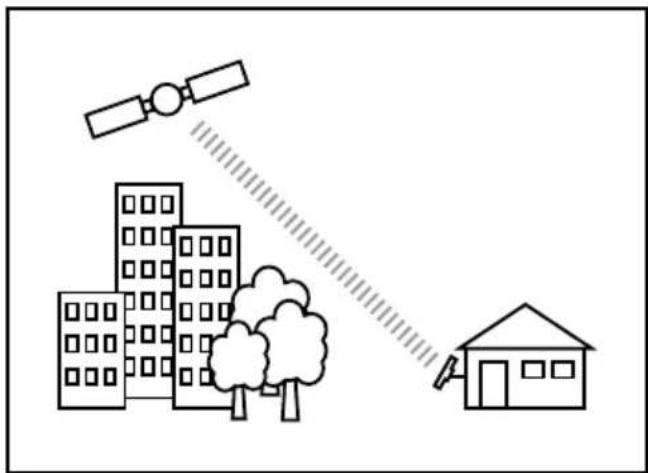

Häuser, Bäume und andere hohe Objekte können den Empfang mindern oder das Signal vom Satelliten komplett blockieren. Denken Sie auch daran, dass Bäume wachsen und in einiger Zeit den Empfang beeinträchtigen können.
Guter Empfang:

Auch Wettereinflüsse können zur Signalminderung führen! Starker Regen, Wind oder Schnee kann dazu führen, dass das Signal geschwächt wird. Dies ist aber in der Regel von kurzer Dauer.

Bei starkem Regen kann das Satellitensi- gnal vörübergehend aussetzen. Eine optimal ausgerichtete Antenne sowie der am kürzesten mögliche Kabelverlauf minimieren die Gefahr einer solchen „Re- gen-Verblassung“.
Wind:
Vergewissern Sie sich, dass die Antenne sicher und fest montiert ist, damit sie bei starkem Wind nicht ihre Ausrich- tung verliert oder sich die Schrauben durch das ständige hin und her bewegen lösen.
Schnee:
Eine starke Schneanhäufung auf der Antenne können zu einem schwächeren Satellitensignal führen. Der Schnee sollte so schnell wie möglich von der Antenne beseitigt werden.
3. Montagemöglichkeiten
Es gibt verschiedene Möglichkeiten, wie Sie die Antenne befestigen können:
- Montage an einem Balkon bzw. Mast

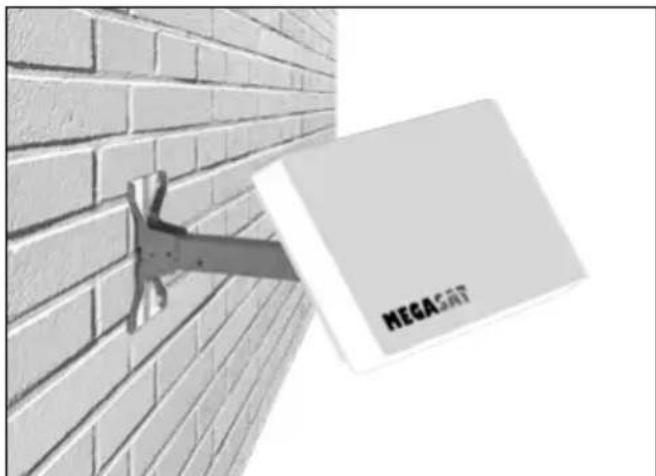

- Montage an einer Wand

- Montage an einem Fenster

3. Verschiedene Montagemöglichkeiten
3.1 Grundmontage der Antenne

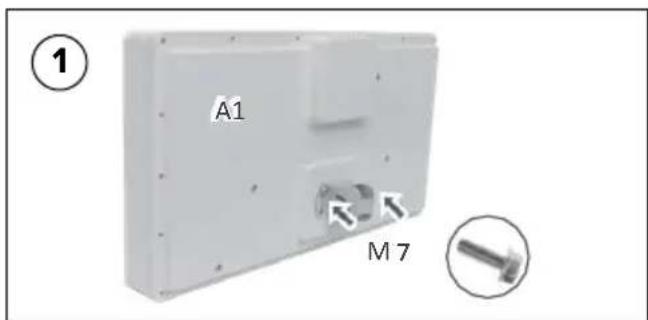

Auf der Rückseite der Antenne (A1) setzen Sie die Halterung (B0) ein. Befestigen Sie diese mit zwei M6 x 10 Befestigungsschrauben (M7).

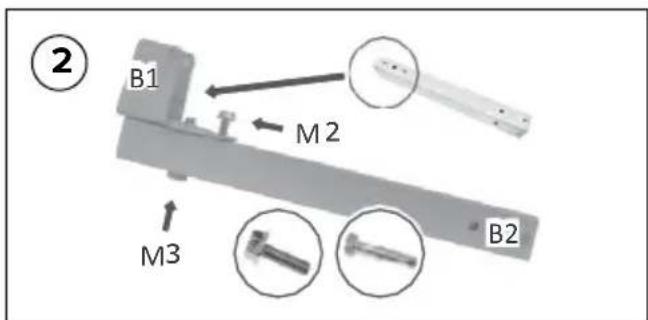

Setzen Sie die Halterung (B1) auf den Befestigungsarm (B2). Befestigen Sie diese mit einer M6 x 20 Befestigungsschraube (M2) und einer M8 x 40 Befestigungsschraube (M3). Ziehen Sie die Schrauben nicht zu sehr an, um den Antennenausrichtungswinkel noch anpassen zu können.

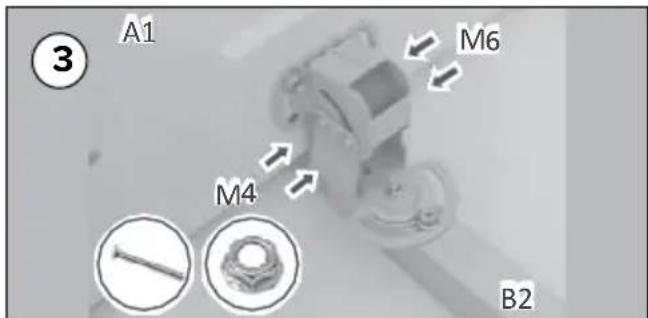

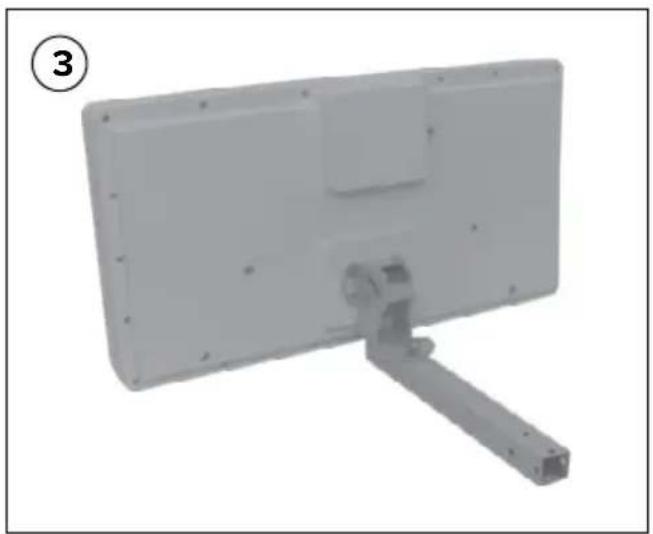

Setzten Sie die Halterung mit der Antenne zusammen. Befestigen Sie diese mit zwei M6 x 45 Befestigungsschrauben (M4) und fixieren Sie diese mit jeweils einer Schraubenmutter (M5).

Die Grundmontage der Antenne ist nun fertiggestellt.
3. Montagemöglichkeiten

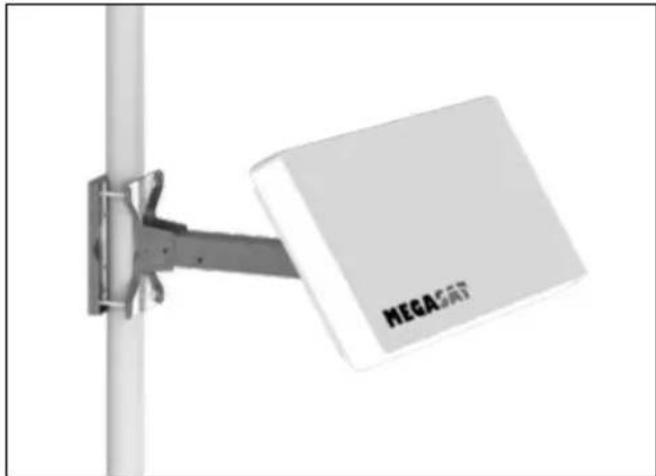

3.2 Montage an einem Balkon bzw. Mast

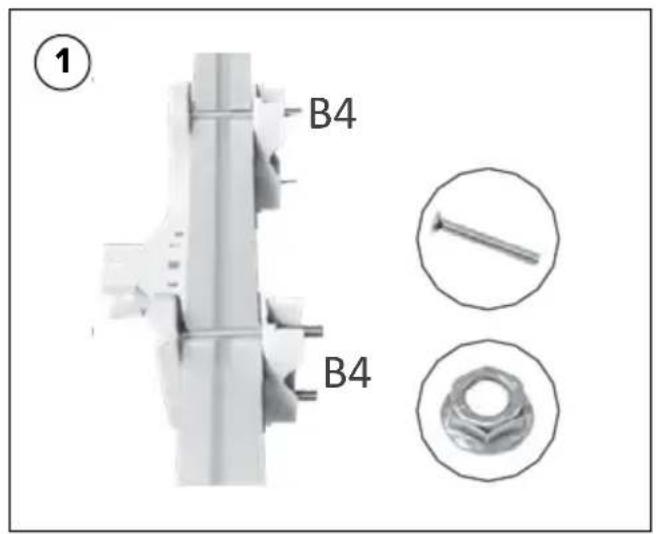

Bringen Sie zwischen Balkongitterstreben die Mastschellen (B4) und die Halterung (B5) an. Befestigen Sie diese mit mit M6 x 75 Befestigungsschrauben (M5) und fixieren Sie diese mit jeweils einer Schraubenmutter (M5).

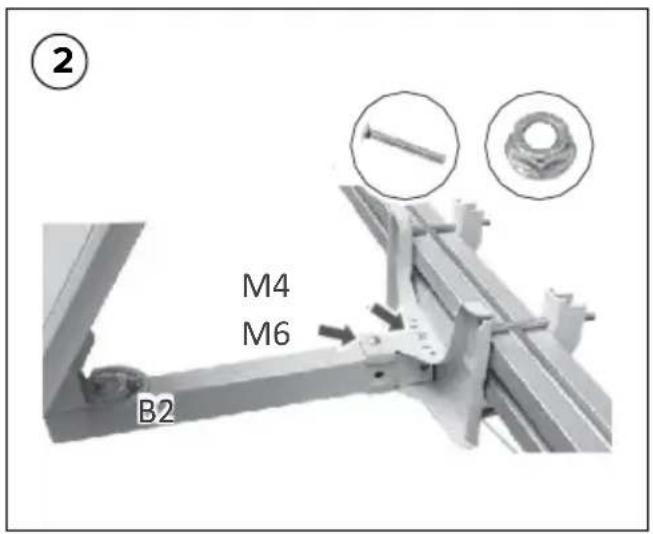

Setzen Sie die vormontierte Antenneinheit in die Halterung. Befestigen Sie diese mit zwei M6 x 45 Befestigungsschrauben (M4) und den dazugehörigen Schraubenmuttern (M6). Nutzen Sie hierzu den Schraubenschlüssel (B7).

Nachdem die entgültige Position zum Satelliten gefunden wurde, können Sie alle Schrauben fest andrehen.
3. Verschiedene Montagemöglichkeiten
3.3 Montage an einer Wand

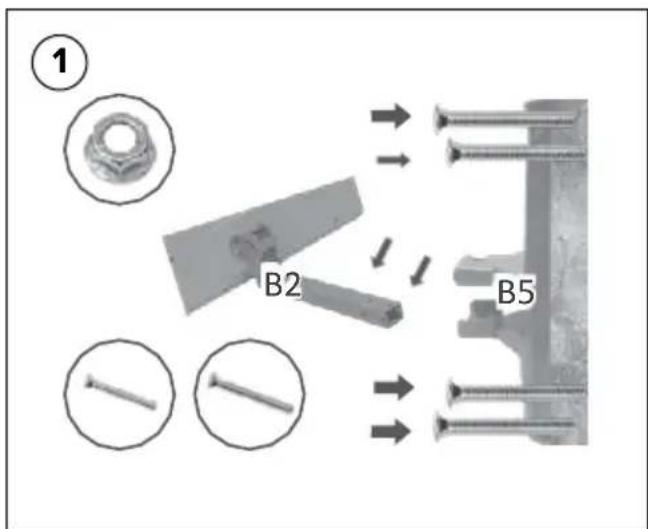

Montieren Sie die Montageplatte (B5) an eine geeignete Wand. Nutzen Sie hierzu geeignete Schrauben bzw. Dübel, passend zum Wandaufbau. Setzen Sie die vormontierte Antenneneinheit in die Halterung. Befestigen Sie diese mit zwei M6 x 45 Befestigungsschrauben (M4) und den dazugehörigen Schraubenmuttern (M6).

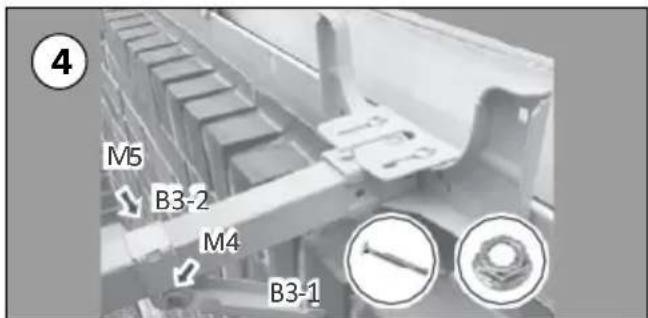

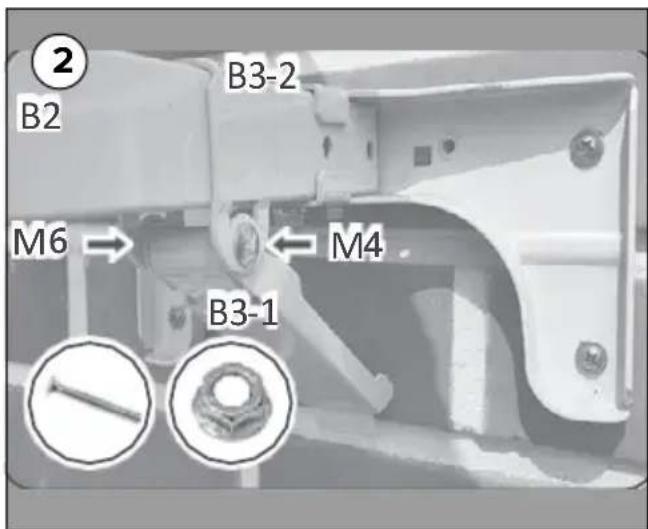

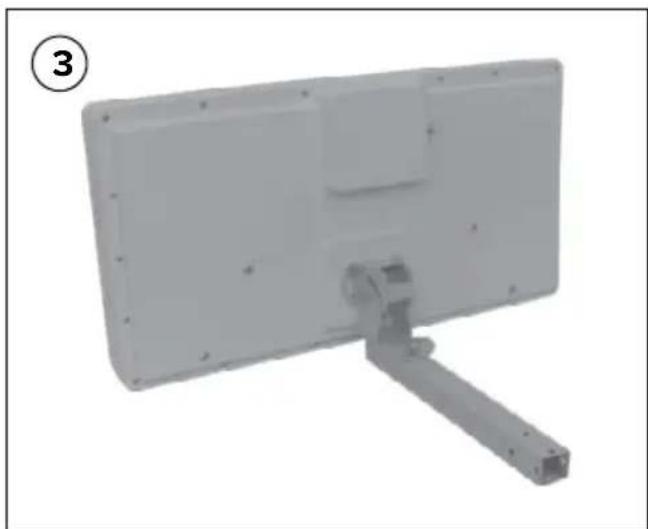

Montieren Sie die Montagehalterung (B3-2) an den Befestigungsarm (B2). Bringen Sie nun die Stütze (B3-1) an. Befestigen Sie diese mit der M6 x 45 Befestigungsschraube (M4) und einer Schraubenmuttern (M6).

Nachdem die entgültige Position zum Satelliten gefunden wurde, können Sie alle Schrauben fest andrehen.
3. Montagemöglichkeiten

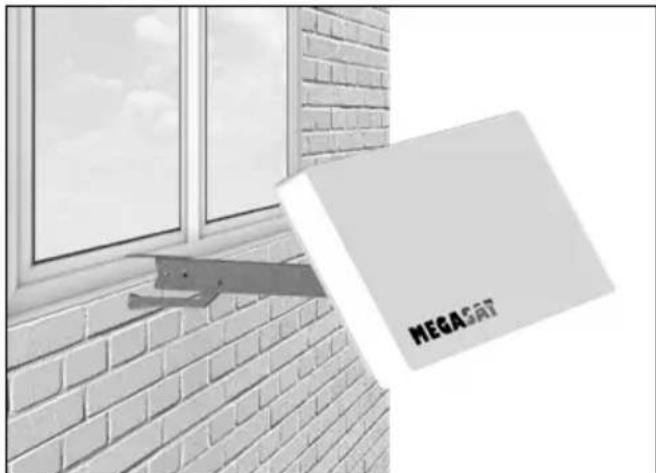

3.4 Montage an einem Fenster

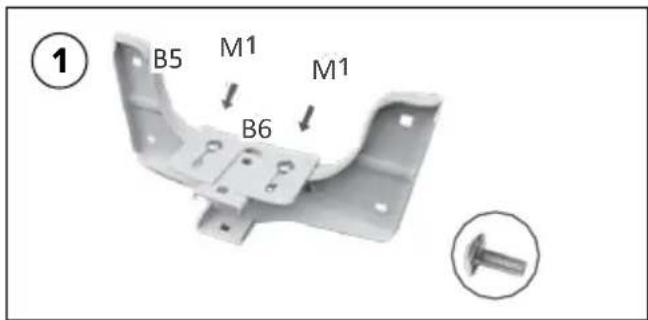

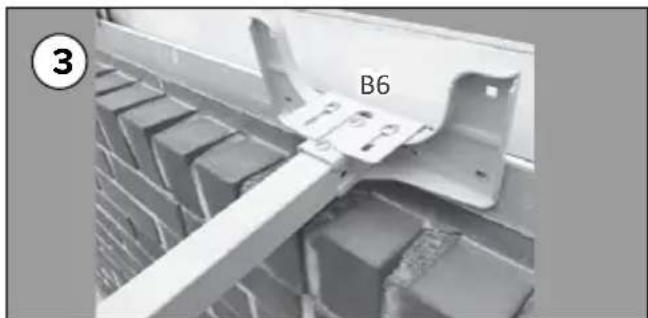

Montieren die die Halterung (B6) mit der Halterung (B5). Nutzen Sie hierzu zwei M5 x 12 Befestigungsschrauben (M1). Überdrehen Sie diese nicht beim zusammenschrauben!

Setzen Sie die vormontierte Antenneinheit in die Halterung. Befestigen Sie diese mit zwei M6 x 45 Befestigungsschrauben (M4) und den dazugehörigen Schraubenmuttern (M6). Nutzen Sie hierzu den Schraubenschlüssel (B7).

Die Halterung (B6) kann in der Tiefe zum Fenster angepasst werden. Hängen Sie die komplette Halterung in den Fensterrahmen und passen Sie die Halterung (B6) entsprechend der Tiefe des Rahmens an. Ziehen Sie nun die Befestigungsschrauben (M1) fest an.

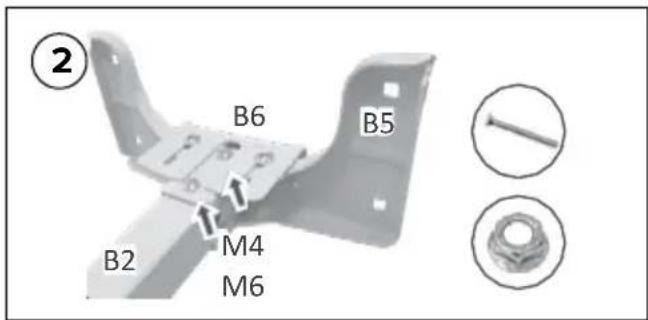

Montieren Sie die Montagehalterung (B3-2) an den Befestigungsarm (B2). Bringen Sie nun die Stütze (B3-1) an. Befestigen Sie diese mit der M6 x 45 Befestigungsschraube (M4) und einer Schraubenmuttern (M6).
4. Koaxialkabel vorbereiten und verlegen

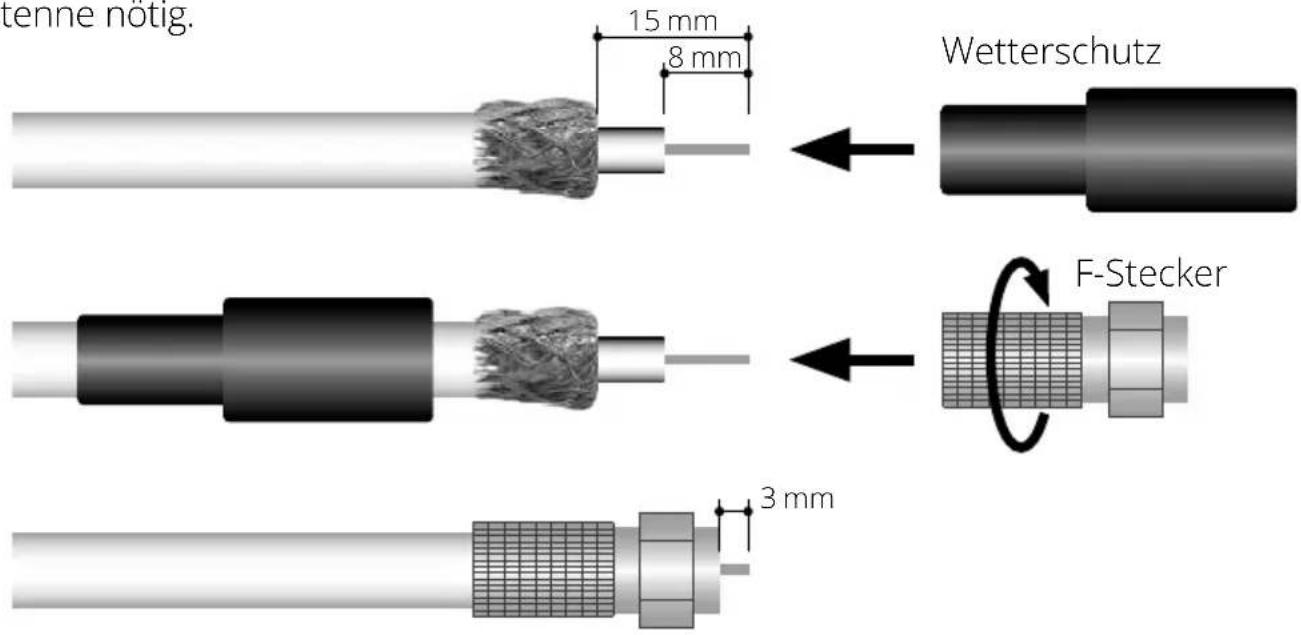

Achten Sie bei der Montage der F-Stecker, dass diese fachgerecht angebracht werden. Sind die F-Stecker nicht richtig montiert, kann es zu Signalverlust oder zu einem Kurzschluss kommen. Der Wetterschutz ist nur für den Außenbereich an der
Antenne nötig.

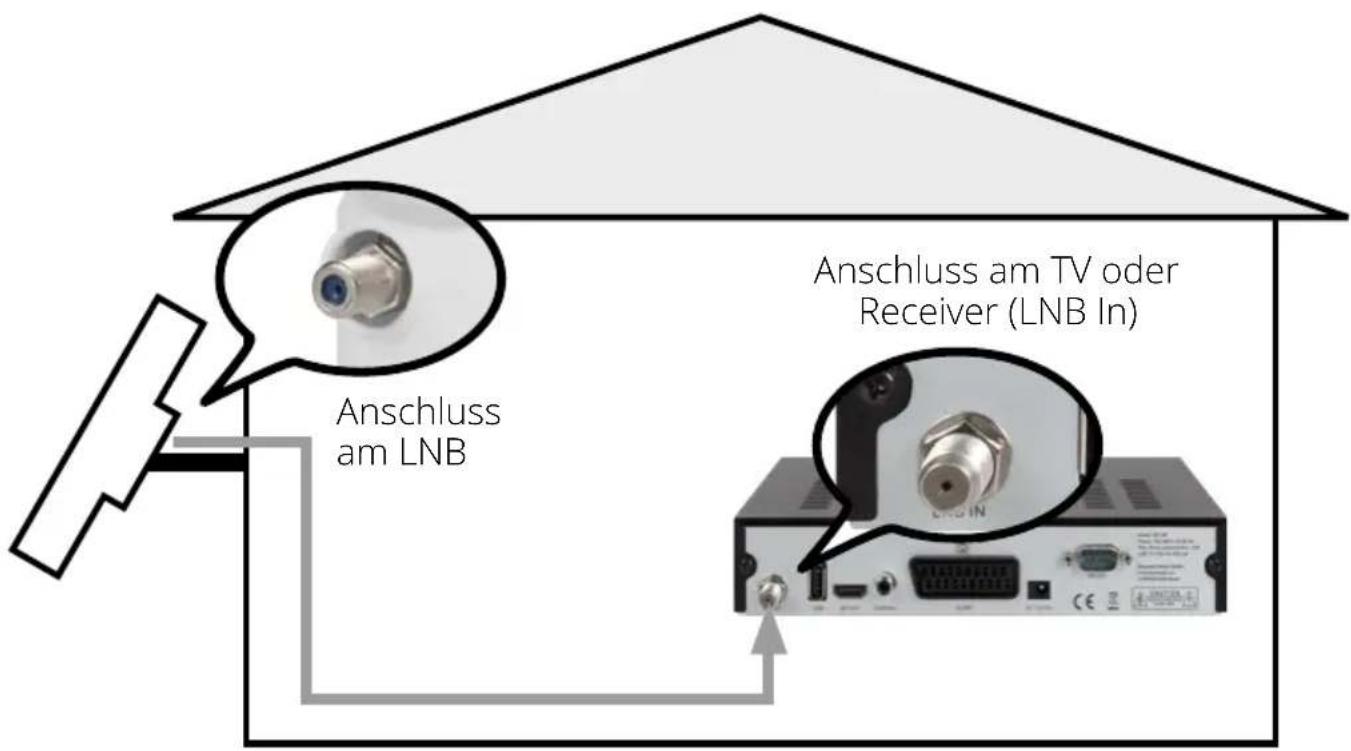

Verlegen Sie das Koaxialkabel von der Antenne zum Satelliten-Receiver. Achten Sie darauf, dass Sie beim Verlegen das Kabel nicht beschädigen oder keine Knicke entstehen. Überschreiten Sie nicht die Länge von 30 Metern, da es sonst zu Signalverlust kommen kann. Möchten Sie das Kabel durch ein Fenster verlegen, nutzen Sie hierzu bitte eine geeignete Fensterdurchführung.

5. Ausrichten der Antenne
Richten Sie die Antenne nach Richtung Süden aus, wie in Punkt 2 „Wahl des Standortes“ beschrieben. Zur fachgerechtes Ausrichtung können Sie einen Satfinder, bzw. ein Messgerät nutzen. Alternativ schalten Sie Ihren Sat-Receiver ein und wechseln in das Menü mit der Anzeige von Signalqualität und -pegel.

Satfinder

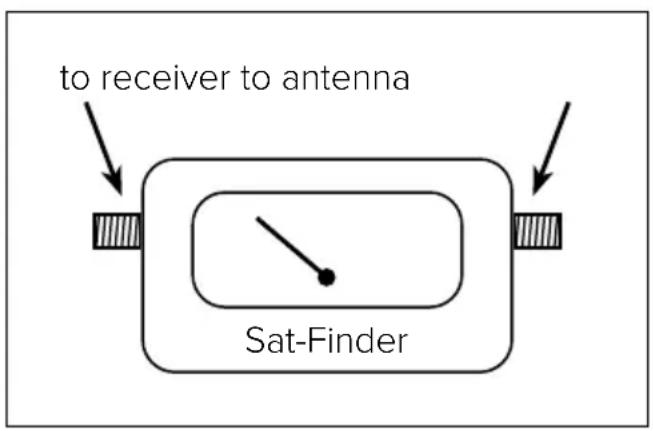

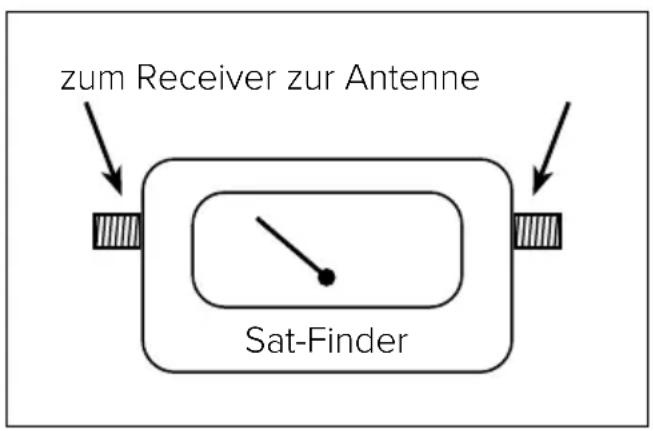

Zur Ausrichtung über einen Sat-Finder, müssen Sie den Sat-Finder zwischen Antenne und dem Receiver anschließen. Achten Sie hierbei auf die Anleitung des Sat-Finders für den korrekten Anschluss und der Bedienung.

Messgerät

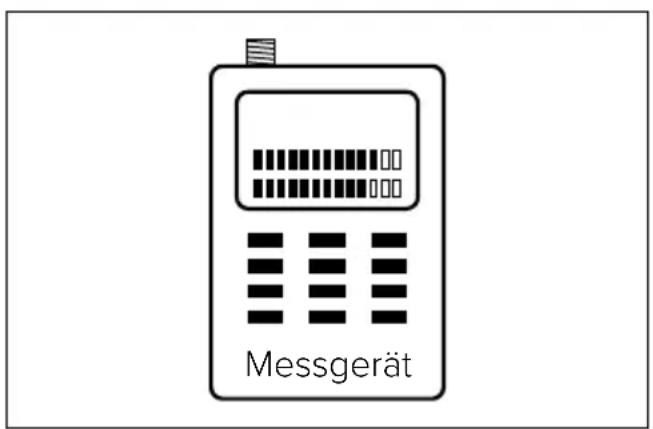

Über ein Satelliten-Messgerät kann man den Signalpegel noch genauer einstellen und ggf. eine Fehleranalyse durchführen. Zur Ausrichtung der Antenne wird hier kein Receiver benötigt. Die Spannungsversorgung erfolgt alleine über das Messgerät.

TV-Menü

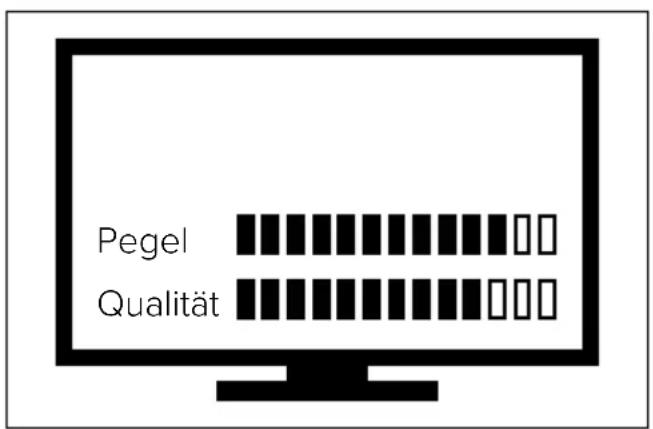

Falls sie keinen Sat-Finder oder ein Messgerät zur Hand haben, können Sie den Signalpegel sowie die -qualität vom Bildschirmmenü ablesen. Drehen und neigen Sie die Antenne solange, bis die besten Signalwerte erreicht sind.
Hinweis:
Nachdem Sie die Antenne ausgerichtet haben, ziehen Sie alle Befestigungsschrauben fest an.
6. Skew Einstellung
Signale in vertikaler (rot) und horizontaler (blau) Linie haben einen Versatz von genau 90° zueinander. Durch die unterschiedliche Position der Satelliten, abhängig von Ihrem Standort ist es möglich, dass die Signale nicht genau vertikal und horizontal auf das LNB treffen. Um dieses anzupassen, müssen Sie den LNB in die richtige Lage zu dem ausgesendeten Signal bringen. Diese Anpassung am LNB wird als „Skew Einstellung“ bezeichnet. Die folgende Abbildung zeigt Ihnen die optimale Einstellung des LNBs. Je genauer die Übereinstimmung, desto besser der Empfang.
Lösen Sie leicht die Schrauben auf der Rückseite der Antenne. Stellen Sie den benötigten Skew-Winkel ein und ziehen Sie die Schrauben anschließend wieder fest.

Wenn Sie ein schlechtes oder kein Signal empfangen, kann es folgende Gründe haben:
- Vergewissern Sie sich, dass sämtliche Kabelverbindungen intakt sind und jede Verbindung ordnungsgemäß festgeschraubt ist.
- Überprüfen Sie das Innere jedes F-Steckers auf Schmutz oder einen möglichen Stecker-Gehäuseschluss.
- Überprüfen Sie erneut die Einrichtung der Antenne (horizontaler und vertikaler Winkel). Evtl. zeigt die Antenne Sie sich auf einen anderen Satelliten.
- Vergewissern Sie sich, dass es keine Hindernisse wie Bäume, Gebäude, Fenster, Ecken oder Überhänge des Daches das Signal beeinflussen können.
- Ein RG 6-Kabel mit festem Kupferkern-Leiter wird dringend empfohlen, weil es einen wesentlich geringeren Gleichstrom-Spannungsabfall aufweist verglichen mit einem RG 6-Kabel mit einem kupferbeschichteten Stahlkern-Leiter.
- Vergewissern Sie sich, dass der Fernseher auf den richtigen Eingang eingestellt ist (z. B. HDMI 1), je nachdem in welchem Eingang der Receiver eingesteckt ist.
- Vergewissern Sie sich, dass der Receiver eingeschaltet und eine entsprechende Senderliste für den gewählten Satelliten geladen ist.
MERKMALE
- Eingangsfrequenz: 10.7 – 12.75 GHz
- Polarisation: Linear (vertikal / horizontal)
- Antennenverstärkung: 33.7 dBi @ 12.75 GHz
• LNB-DVB-S/S2 Ausgänge: 1, 2 oder 4
• LNB-Ausgangsfrequenz: 950 – 1.950 MHz / 1.100 – 2.150 MHz
• L.O. Frequenz: 9.75 GHz / 10.6 GHz
• LNB-Verstärkung: 60 dB
• Gain Flatness: ±0,5 dB / 26 MHz - Spannungsversorgung: 12 – 14 V DC (V) / 16 – 19 V DC (H)
• Stromaufnahme: max. 130 mA - Betriebstemperatur: -20^ C bis +60^ C
• Lagertemperatur: -40^ C bis +80^ C
SONSTIGES
• Abmessungen: 530 x 295 x 90 mm
- Gewicht: 5.1 kg
Konformitätsinformation
Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU (EMV), 2014/35/EU (LVD) und 2014/53/EU (RED) befindet:
Flachantenne D1 Profi-Line II (Art-Nr. 200213)
Flachantenne D2 Profi-Line II (Art-Nr. 200214)
Flachantenne D4 Profi-Line II (Art-Nr. 200215)
Die Konformitätserklärung zu diesen Produkt liegt der Firma vor:
Megasat Werke GmbH, Brückenstraße 2, D-97618 Niederlauer
Die Konformitätserklärung können Sie auf unserer Homepage downloaden:
WEEE Reg.-Nr. DE70592344

Version 1.1 (Juli 2021) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
Megasat Werke GmbH | Brückenstraße 2 | D-97618 Niederlauer
www.megasat.tv | info@megasat.tv
MEGASAT
MEGASAT
Richten Sie die Antenne nach Richtung Süden aus, wie in Punkt 2 „Wahl des Standortes“ beschrieben. Zur fachgerechtes Ausrichtung können Sie einen Satfinder, bzw. ein Messgerät nutzen. Alternativ schalten Sie Ihren Sat-Receiver ein und wechseln in das Menü mit der Anzeige von Signalqualität und -pegel.

WEEE Reg.-Nr. DE70592344

Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer
www.megasat.tv | info@megasat.tv
