40/400 - Teleskop National Geographic - Kostenlose Bedienungsanleitung

Produkttyp	Refraktor-Teleskop
Marke	National Geographic
Modell	40/400
Objektivdurchmesser	40 mm
Brennweite	400 mm
Vergrößerung	20x (Okular 20 mm) und 32x (Okular 12,5 mm)
Inklusive Okulare	12,5 mm und 20 mm
Zenitspiegel	Inklusive
Stativ	Inklusive
Smartphone-Halterung	Inklusive
Kompass	Inklusive
Verwendung	Astronomische und terrestrische Beobachtung (über Zenitspiegel)
Sicherheit	Niemals direkt in die Sonne schauen - Erblindungsgefahr. Außerhalb der Reichweite von Kindern aufbewahren.
Reinigung	Weiches, fusselfreies Tuch (Mikrofaser); bei hartnäckigen Flecken leicht mit Brillenreiniger befeuchten.
Schutzkappe	Nicht hohen Temperaturen aussetzen; vor Staub und Feuchtigkeit schützen.
Garantie	2 Jahre (verlängerbar durch Registrierung auf www.bresser.de/warranty_terms)
Konformität	CE - Erklärung verfügbar unter www.bresser.de/download/9140400/CE/9140400_CE.pdf
Hersteller	Bresser GmbH
Reparierbarkeit	Bei Defekt den Fachhändler kontaktieren
Entsorgung	Entsprechend den örtlichen Vorschriften recyceln - im Geschäft oder Recyclinghof abgeben

Häufig gestellte Fragen - 40/400 National Geographic

Wie installiere ich das Teleskop?

Stellen Sie das Teleskop auf eine stabile Oberfläche (Tisch). Stecken Sie das Rohr in die U-Halterung des Stativs. Befestigen Sie den Zenitspiegel im Okularhalter und setzen Sie dann ein Okular (vorzugsweise das 20 mm) in den Zenitspiegel ein.

Welches Okular sollte ich zuerst verwenden?

Beginnen Sie immer mit dem Okular mit der größeren Brennweite (20 mm) für eine geringere Vergrößerung (20x). Das erleichtert das Auffinden von Objekten. Wechseln Sie dann zum 12,5 mm Okular für eine 32-fache Vergrößerung.

Wie stelle ich scharf?

Drehen Sie das Fokussierrad (Scharfstellrad), bis das Bild im Okular scharf ist. Richten Sie das Teleskop auf ein entferntes Objekt (Kirchturm usw.) zum Einstellen.

Kann ich ein Smartphone zum Fotografieren verwenden?

Ja, verwenden Sie die mitgelieferte Smartphone-Halterung. Setzen Sie das Okular in die Halterung ein, fixieren Sie es und stecken Sie die Einheit dann in den Zenitspiegel. Positionieren Sie Ihr Smartphone mit der Kamera zentriert über dem Okular. Verwenden Sie die Kamera-App und gegebenenfalls den digitalen Zoom, um den Bildschirm zu füllen. Achten Sie darauf, dass die Saugnäpfe sauber und trocken sind.

Was kann ich mit diesem Teleskop beobachten?

Sie können den Mond, Nebel wie Orion (M42), den Ringnebel M57 in der Leier und den Hantelnebel M27 im Fuchs beobachten. Diese Objekte sind sogar mit geringer Vergrößerung sichtbar.

Wie reinige ich die Linsen?

Verwenden Sie ein weiches, fusselfreies Tuch (Mikrofaser) ohne Druck. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit einem Brillenreiniger. Reiben Sie niemals trocken.

Welche Sicherheitsvorkehrungen muss ich beachten?

Schauen Sie niemals direkt in die Sonne durch das Teleskop - Erblindungsgefahr. Halten Sie Kinder von Verpackungsmaterial fern. Richten Sie das Objektiv nicht auf die Sonne (Brandgefahr). Verwenden Sie es nur unter Aufsicht bei Kindern.

Warum ist das Bild umgekehrt?

Der Zenitspiegel richtet das Bild vertikal auf, aber es bleibt eine seitliche Umkehrung (Spiegelbild). Das ist bei astronomischer Beobachtung normal. Für die terrestrische Nutzung kann man sich daran gewöhnen.

Wie verfolge ich ein sich bewegendes Himmelsobjekt?

Aufgrund der Erdrotation verlassen Objekte schnell das Sichtfeld. Nachdem Sie das Objekt zentriert haben, schieben Sie das Rohr regelmäßig nach, um es zu verfolgen. Verwenden Sie die Feststellschrauben für die Feinjustierung in Höhe und Azimut.

Wo finde ich die CE-Konformitätserklärung?

Die CE-Konformitätserklärung ist auf der Website von Bresser verfügbar: www.bresser.de/download/9140400/CE/9140400_CE.pdf.

BEDIENUNGSANLEITUNG 40/400 National Geographic

DE Bedienungsanleitung

Schauen Sie mit diesem Gerät niemals direkt in die Sonne oder in die Nähe der Sonne. Es besteht ERBLINDUNGSGEFAHR!

(EN) WARNING:

www.bresser.de/P9140400

www.bresser.de/guide

www.bresser.de/downloads

DE Bedienungsanleitung......4

Allgemeine Warnhinweise

• ERBLINDUNGSGEFAHR! Schauen Sie mit diesem Gerät niemals direkt in die Sonne oder in die Nähe der Sonne. Es besteht ERBLINDUNGSGEFAHR!
• ERSTICKUNGSGEFAHR! Kinder sollten das Gerät nur unter Aufsicht benutzen. Verpackungsmaterialien (Plastiktüten, Gummibänder, etc.) von Kindern fernhalten! Es besteht ERSTICKUNGSGEFAHR!
• BRANDGEFAHR! Setzen Sie das Gerät – speziell die Linsen – keiner direkten Sonneneinstrahlung aus! Durch die Lichtbündelung könnten Brände verursacht werden.
• Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts an Ihren Fachhändler. Er nimmt mit dem Service-Center Kontakt auf und kann das Gerät ggf. zwecks Reparatur einschicken.
• Setzen Sie das Gerät keinen hohen Temperaturen aus.
• Das Gerät ist für den Privatgebrauch gedacht. Achten Sie die Privatsphäre Ihrer Mitmenschen – schauen Sie mit diesem Gerät zum Beispiel nicht in Wohnungen!

Teileübersicht

1. Scharfeinstellungsrad
2. Zenitspiegel
3. Okulare (12,5 mm, 20 mm)
4. Fernrohr (Teleskop-Tubus)
5. Tubusöffnung

6. Objektivlinse

7. Fixierschraube für die Höhenfeineinstellung (Auf- und Abwärtsbewegung)

8. Fixierschraube für die Vertikalachse (Rechts- und Linksdrehung)
9. Stativbeine
10. Kompass
11. Smartphone-Halterung

Montage

Bevor du beginnst, wählst du einen geeigneten Standort für dein Teleskop aus. Nutze hierfür einen stabilen Untergrund, z.B. einen Tisch). Das Teleskop Fernrohr jetzt in die U-förmige Klemme auf der Oberseite des Stativkopfes einrasten lassen. Nun kannst du den Zenitspiegel (2) in die Okularhalterung einsetzen und ihn mit der kleinen Schraube am Stutzen befestigen (Fig. 1). Das Okular (3) setzt du als nächstes in die Öffnung des Zenitspiegels (2) ein (Fig. 1). Auch hier befindet sich eine Schraube, mit der du das Okular im Zenitspiegel festschrauben kannst.

Hinweis: Setze zuerst das Okular mit der größten Brennweite (z.B. 20 mm) in den Zenitspiegel ein. Die Vergrößerung ist dann zwar am geringsten, aber es wird dir leichter fallen, etwas zu beobachten.

Dein Teleskop benutzen

Um das Teleskop nach oben, nach unten und von Seite zu Seite zu bewegen, greife das Fernrohr und bewege den Tubus kontinuierlich, bis dein Ziel im Okular ins Blickfeld kommt. Bedenke, dass bedingt durch die Rotation der Erde, sich Objekte ziemlich schnell aus deinem Blickfeld bewegen werden. Sobald du das gewünschte Ziel gefunden und scharfgestellt hast, musst du das Objekt verfolgen, wenn es über den Nachthimmel fährt. Für einen genaueren Blick auf ein Objekt, kannst du das 12,5mm Okular verwenden. Die Vergrößerung erhöht sich dann von 20x auf 32x.

Welches ist das richtige Okular?

Wichtig ist zunächst, dass du für den Beginn deiner Beobachtungen immer ein Okular mit der höchsten Brennweite wählst. Du kannst dann nach und nach andere Okulare mit geringerer Brennweite wählen. Die Brennweite wird in Millimeter angegeben und steht auf dem jeweiligen Okular. Generell gilt: Je größer die Brennweite des Okulars, desto niedriger ist die Vergrößerung!

Für die Berechnung der Vergrößerung gibt es eine einfache Rechenformel:

Brennweite des Fernrohrs : Brennweite des Okulars = Vergrößerung

Die Vergrößerung ist auch von der Brennweite des Fernrohrs abhängig. Dieses Teleskop beinhaltet ein Fernrohr mit 400 mm Brennweite.

Beispiele:

400 mm : 20 mm = 20-fache Vergrößerung

400 mm : 12,5 mm = 32-fache Vergrößerung

Scharfeinstellungsrad

Schaue durch das Okular (3) des Fernrohrs (4) und peile ein gut sichtbares Objekt (z.B. einen Kirchturm) in einiger Entfernung an. Stelle es mit dem Scharfeinstellungsrad (1) scharf, wie es in Fig. 3 gezeigt wird.

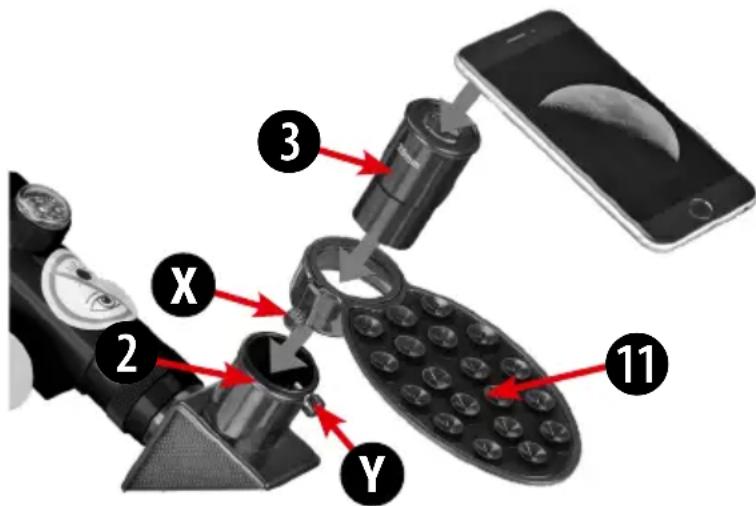

Smartphone-Halterung

Setze das Okular (3) in die Smartphone-Halterung (11) ein und ziehe die Schraube (X) an der Halterung fest an. Anschließend setze die Smartphone-Halterung mit dem Okular in den Okular-Stutzen (2) ein und ziehe nun die Klemmschrauben (Y) am Stutzen oder Zenitspiegel handfest an. Starte nun die Kamera-App auf deinem Smartphone. Drücke nun dein Smartphone auf die Halteplatte und stelle sicher, dass es richtig fest sitzt. Die Kamera muss genau über dem Okular aufliegen. Zentriere das Smartphone genau mittig über dem Okular, sodass das Bild genau zentriert auf deinem Display zu sehen ist.

Eventuell ist es nötig, durch die Zoomfunktion das Bild Display füllend auf deinem Smartphone darzustellen. Die Saugnäpfe müssen trocken, sauber und frei von allen Arten von Staub und Schmutz sein. Wir übernehmen keine Verantwortung für fallengelassene und gebrochene Smartphones aufgrund falscher Bedienung.

Technische Daten

• Bauart: Achromatisch
• Brennweite: 400 mm
- Objektiv-Durchmesser: 40 mm

Hinweise zur Reinigung

• Reinigen Sie die Linsen (Okulare und/oder Objektive) nur mit einem weichen und fusselfreien Tuch (z. B. Microfaser). Das Tuch nicht zu stark aufdrücken, um ein Verkratzen der Linsen zu vermeiden.
• Zur Entfernung stärkerer Schmutzreste befeuchten Sie das Putztuch mit einer Brillen-Reinigungsflüssigkeit und wischen damit die Linsen mit wenig Druck ab.
• Schützen Sie das Gerät vor Staub und Feuchtigkeit! Lassen Sie es nach der Benutzung – speziell bei hoher Luftfeuchtigkeit – bei Zimmertemperatur einige Zeit akklimatisieren, so dass die Restfeuchtigkeit abgebaut werden kann.

Mögliche Beobachtungsobjekte

Nachfolgend haben wir für dich einige sehr interessante Himmelsobjekte ausgesucht und erklärt.

Mond

Der Mond ist der einzige natürliche Satellit der Erde.

Durchmesser: 3.476 km / Entfernung von der Erde: 384.400 km

Der Mond ist nach der Sonne das zweithellste Objekt am Himmel.

Da der Mond einmal im Monat um die Erde kreist, verändert sich ständig der Winkel zwischen der Erde, dem Mond und der Sonne; man sieht das an den Zyklen der Mondphasen. Die Zeit zwischen zwei aufeinander folgenden Neumondphasen beträgt etwa 29,5 Tage (709 Stunden).

Sternbild ORION / M42 - Orion Nebel

Entfernung von der Erde: 1.344 Lichtjahre

Mit einer Entfernung von etwa 1.344 Lichtjahren ist der Orion-Nebel (M42) der hellste diffuse Nebel am Himmel, der mit dem bloßen Auge sichtbar ist, und ist somit ein lohnendes Objekt für Teleskope aller Größen, vom kleinsten Feldstecher bis zu den größten erdgebundenen Observatorien und dem Hubble Space Telescope. Der Nebel besteht zum Hauptteil aus einer riesigen Wolke aus Wasserstoffgas und Staub, die sich mit über 10 Grad gut über die Hälfte des Sternbildes des Orions erstreckt. Die Ausdehnung dieser gewaltigen Wolke beträgt mehrere hundert Lichtjahre.

Sternbild LEIER / M57 - Ringnebel

Entfernung von der Erde: 2.412 Lichtjahre

Der berühmte Ringnebel M57 im Sternbild Leier wird oft als der Prototyp eines planetarischen Nebels ange- sehen; er gehört zu den Prachtstücken des Sommerhimmels der Nordhalbkugel. Neuere Untersuchungen haben gezeigt, dass es sich aller Wahrscheinlichkeit nach um einen Ring (Torus) aus hell leuchtender Materie handelt, die den Zentralstern umgibt (nur mit größeren Teleskopen sichtbar), und nicht um eine kugel- oder ellips oid förmige Gasstruktur. Würde man den Ringnebel von der Seitenebene betrachten, würde er dem Dumbbell Nebel M27 ähneln. Wir blicken bei diesem Objekt genau auf den Pol des Nebels.

Sternbild Füchslein / M27 - Hantelnebel

Entfernung von der Erde: 1.360 Lichtjahre

M27 oder der Hantelnebel im Füchslein war der erste planetarische Nebel, der überhaupt entdeckt wurde. Am 12. Juli 1764 entdeckte Charles Messier diese damals neue und faszinierende Art von Objekten. Wir sehen dieses Objekt fast genau von seiner Äquatorialebene. Würde man den Hantelnebel von einem der Pole sehen, würde er wahrscheinlich die Form eines Ringes aufweisen und dem Anblick ähneln, den wir von dem Ringnebel M57 kennen. Dieses Objekt kann man bereits bei halbwegs guten Wetter be dingungen und kleinen Vergrößerungen gut sehen.

Kleines Teleskop-ABC Was bedeutet eigentlich ...

Brennweite:

Alle Dinge, die über eine Optik (Linse) ein Objekt vergrößern, haben eine bestimmte Brennweite. Darunter versteht man den Weg, den das Licht von der Linse bis zum Brennpunkt zurücklegt. Der Brennpunkt wird auch als Fokus bezeichnet. Im Fokus ist das Bild scharf. Bei einem Teleskop werden die Brennweiten des Fernrohrs und des Okulars kombiniert.

Linse:

Die Linse lenkt das einfallende Licht so um, dass es nach einer bestimmten Strecke (Brennweite) im Brennpunkt ein scharfes Bild erzeugt.

Okular (3):

Ein Okular ist ein deinem Auge zugewandtes System bestehend aus einer oder mehreren Linsen. Mit einem Okular wird das im Brennpunkt einer Linse entstehende scharfe Bild aufgenommen und nochmals vergrößert.

Für die Berechnung der Vergrößerung gibt es eine einfache Rechenformel:

Brennweite des Fernrohrs / Brennweite des Okulars = Vergrößerung

Bei einem Teleskop ist die Vergrößerung sowohl von der Brennweite des Okulars als auch von der Brennweite des Fernrohrs abhängig.

Daraus ergibt sich anhand der Rechenformel folgende Vergrößerung, wenn du ein Okular mit 20 mm und ein Fernrohr mit 400 mm Brennweite verwendest: 400 mm : 20 mm = 20-fache Vergrößerung

Vergrößerung:

Die Vergrößerung entspricht dem Unterschied zwischen der Betrachtung mit bloßem Auge und der Betrachtung durch ein Vergrößerungsgerät (z.B. Teleskop). Dabei ist die Betrachtung mit dem Auge einfach. Wenn nun ein Teleskop eine 30-fache Vergrößerung hat, so kannst du ein Objekt durch das Teleskop 30 Mal größer sehen als mit deinem Auge. Siehe auch „Okular“.

Zenitspiegel (2):

Ein Spiegel, der den Lichtstrahl im rechten Winkel umleitet. Bei einem geraden Fernrohr kann man so die Beobachtungsposition korrigieren und bequem von oben in das Okular schauen. Das Bild erscheint durch einen Zenitspiegel zwar aufrecht stehend, aber seitenverkehrt.

ENTSORGUNG

Entsorgen Sie die Verpackungsmaterialien sortenrein. Beachten Sie bitte bei der Entsorgung des Geräts die aktuellen gesetzlichen Bestimmungen. Informationen zur fachgerechten Entsorgung erhalten Sie bei den kommunalen Entsorgungsdienstleistern oder dem Umweltamt.

Beachten Sie bitte bei der Entsorgung des Geräts die aktuellen gesetzlichen Bestimmungen. Informationen zur fachgerechten Entsorgung erhalten Sie bei den kommunalen Entsorgungsdienstleistern oder dem Umweltamt.

EG-Konformitätserklärung

Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien und entsprechenden Normen ist von der Bresser GmbH erstellt worden. Der vollständige Text der EG-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.bresser.de/download/9140400/CE/9140400_CE.pdf

Garantie

Die reguläre Garantiezeit beträgt 2 Jahre und beginnt am Tag des Kaufs. Um von einer verlängerten, freiwilligen Garantiezeit wie auf dem Geschenkkarton angegeben zu profitieren, ist eine Registrierung auf unserer Website erforderlich. Die vollständigen Garantiebedingungen sowie Informationen zu Garantiezeitverlängerung und Serviceleistungen können Sie unter www.bresser.de/garantiebedingungen einsehen.
