BEDIENUNGSANLEITUNG Faro Sonnenkönig

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel:[phone]

0.14 Cent/Minute

01 - INHALTSVERZEICHNIS

01 - INHALTSVERZEICHNIS 02
02 - WARNHINWEISE 03
03 - MONTAGEANLEITUNG 06
04 - BETRIEB 09
05 - PELLET 10
06 - REINIGUNG, PFLEGE UND WARTUNG 11
07 - TECHNISCHE DATEN 12
08 - KONFORMITÄT / ENTSORGUNG 13

Bitte lesen und verstehen Sie diese Anleitung vollständig, bevor Sie versuchen, das Produkt zu montieren, zu betreiben oder zu installieren.

Dieses Handbuch enthält wichtige Informationen über die Montage, den Betrieb und die Wartung dieses Terrassenheizers. Allgemeine Sicherheitsinformationen werden auf diesen ersten Seiten vorgestellt und finden sich auch im gesamten Handbuch. Bewahren Sie dieses Handbuch zum späteren Nachschlagen und zur Aufklärung neuer Benutzer dieses Produkts auf. Dieses Handbuch sollte in Verbindung mit der Beschriftung auf dem Produkt gelesen werden. Sicherheitsvorkehrungen sind unerlässlich, wenn es sich um mechanische oder elektronisch betriebene Geräte handelt. Diese Vorsichtsmassnahmen sind bei der Verwendung, Lagerung und Wartung dieses Artikels erforderlich. Wenn dieses Gerät mit dem erforderlichen Respekt und der gebotenen Vorsicht verwendet wird, verringert sich die Möglichkeit von Personen- oder Sachschäden.

Kontrollieren Sie das Gerät nach dem Entfernen der Verpackung auf Beschädigungen. Setzen Sie das Gerät bei Verdacht auf eine Beschädigung nicht in Betrieb und wenden Sie sich an einen Fachmann. Das recyclingfähige Verpackungsmaterial darf nicht für Kleinkinder zugänglich aufbewahrt, sondern muss fachgerecht entsorgt werden.

Dieses Gerät darf nur für den Zweck, für den es ausdrücklich entwickelt wurde, verwendet werden. Jeder andere Gebrauch ist als unsachgemäss und folglich als gefährlich anzusehen. Der Lieferant haftet nicht für eventuelle Personen- und/oder Sachschäden, die auf einen unsachgemässen oder falschen Gebrauch zurückzuführen sind.

Reparaturen an elektrischen Geräten dürfen nur von Fachkräften durchgeführt werden. Unsachgemäss durchgeführte Reparaturen und Abänderungen an den Geräten können gefährliche Folgen für den Benutzer nach sich ziehen, worauf die Garantieansprüche abgelehnt werden.

Diese Heizung ist nicht mit einer Vorrichtung zur Regelung der Raumtemperatur ausgestattet. Verwenden Sie diese Heizung nicht in geschlossenen Räumen.

ACHTUNG: Zugängliche Teile dieses Produkts können sehr heiss werden und Verbrennungen verursachen. Besondere Aufmerksamkeit muss der Anwesenheit von Kindern und gefährdeten Personen geschenkt werden.

Die folgenden, grundliegenden Vorsichtsmassnahmen sollten im Umgang mit dem Pellet Heizer immer befolgt werden:

• Nur zur Verwendung im Freien oder in aureichend belüfteten Bereichen.
• Montieren Sie das Heizgerät ausserhalb oder in einer grossen offenen Fläche und weit weg von Hindernissen wie Ästen oder wenn sich das Heizgerät in der Nähe von Gegenständen befindet, die durch Wärme beeinflusst werden können, wie Möbel, Vorhänge oder andere brennbare Gegenstände (Mindestabstand 2 Meter).
• Es ist absolut verboten, die Rauchabzüge des Geräts mit Schutznetzen oder Ähnlichem zu verstopfen, da dies zu schweren Funktionsstörungen des Geräts führen kann.
• Es ist absolut verboten, das Ende des Geräts an Rohre oder Schornsteine anzuschließen, um die Verbrennungsprodukte anderswohin zu leiten.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Lesen Sie ALLE Anweisungen, bevor Sie dieses Gerät verwenden.
• Dieses Heizgerät kann während des Gebrauchs heiss werden. Um Verbrennungen zu vermeiden, lassen Sie die nackte Haut NICHT mit heissen Oberflächen in Berührung kommen. Wenn vorhanden, verwenden Sie beim Bewegen dieses Heizgerätes Griffe.
• Gießen Sie niemals Brennstoff in eine offene Flamme oder in den Brennerbehälter.
• Verwenden Sie immer Ofenhandschuhe. Beim Umgang mit dem Produkt.
• Halten Sie ein geeignetes Löschmittel bereit.
• Achten Sie darauf nicht zu viel Pellet Brennstoff zu verwenden, so dass es über den Rand kommt.
• Stellen Sie keine Gegenstände auf den Terrassenheizer.
• Extreme Vorsicht ist geboten, wenn eine Heizung von oder in der Nähe von Kindern oder Behinderten benutzt wird, oder wenn die Heizung in Betrieb und unbeaufsichtigt gelassen wird.
• Diese Heizung ist nicht für den Einsatz in der Nähe von Wasser vorgesehen. Stellen Sie das Heizgerät NIEMALS so auf, dass es ins Wasser fallen kann.
• Das Gerät wurde für den Betrieb unter günstigen klimatischen Bedingungen entwickelt; bei besonders ungünstigen Bedingungen (starker Wind, starker Regen, Schnee) wird von der Verwendung des Geräts abgeraten.
• Verwenden Sie das Gerät nicht bei Regen, da die Glasschutzvorrichtungen brechen können, wenn sie plötzlich mit Wasser in Berührung kommen.
• Schalten Sie das Gerät bei Regen immer aus.
• Sprühen Sie keine Flüssigkeiten auf das Glas, während das Gerät in Betrieb ist. Das Glas ist während des Betriebs extrem heiß, versuchen Sie nicht, es zu berühren und halten Sie Kinder von dem Gerät fern.
• Vergewissern Sie sich immer, dass das Gerät in einer stabilen Position steht. Wenn das Gerät zu Boden fällt, können die Glasschutzvorrichtungen brechen. Verwenden Sie das Gerät nicht, wenn das Glas zerbrochen oder beschädigt ist.
• Stecken Sie keine Fremdkörper in eine Lüftungs- oder Auslassöffnung, da dies das Heizgerät beschädigen könnte.
• Um einen möglichen Brand zu vermeiden, dürfen die Luftein- und -auslässe NICHT in irgendeiner Weise blockiert werden. NICHT auf weichen Oberflächen verwenden, wo Öffnungen blockiert werden können.
• NICHT in Bereichen verwenden, in denen Benzin, Farbe, explosive und/oder brennbare Flüssigkeiten verwendet oder gelagert werden. Halten Sie das Gerät von erwärmten Oberflächen und offenen Flammen fern.
• Versuchen Sie NICHT, elektrische oder mechanische Funktionen an diesem Gerät zu reparieren oder einzustellen. Andernfalls erlischt Ihre Garantie. Das Innere des Gerätes enthält keine vom Benutzer zu wartenden Teile. Qualifiziertes Personal darf nur alle Wartungsarbeiten durchführen.
• BEWAHREN SIE DIESE ANLEITUNG AUF.

Versand und Lager

• Das Gehäuse des Geräts muss immer in vertikaler Position bewegt werden. Es ist besonders darauf zu achten, dass das Glas und alle empfindlichen Teile vor mechanischen Stößen geschützt werden, die ihre Unversehrtheit und ihr einwandfreies Funktionieren beeinträchtigen.
• Das Gerät und alle Zubehörteile wie Stahl-, Glas- oder Steinverkleidungen müssen in geschlossenen und feuchtigkeitsfreien Räumen gelagert werden. Stapeln Sie die Geräte nicht übereinander. Behandeln Sie die Kartons, in denen sich die Geräte befinden, mit Vorsicht.

Wenn das Heizgerät über einen längeren Zeitraum nicht benutzt wird, lagern Sie es bei Nichtgebrauch an einem kühlen, trockenen Ort. Um Staub- und Schmutzansammlungen zu vermeiden, verwenden Sie zum Umpacken des Gerätes die Originalverpackung.

Kauf und Überprüfung

Überprüfen Sie beim Kauf, dass das Gerät keine Brüche oder Beulen aufweist und dass das Modell mit den Angaben auf dem Transportdokument übereinstimmt. Eventuelle Schäden, unvollständige oder nicht konforme Lieferungen müssen unverzüglich dem Hersteller oder dem Händler gemeldet werden.

Die relevanten Parameter und Vorsichtsmaßnahmen sind auf der Innenseite der Tür aufgedruckt.

Lassen Sie das Verpackungsmaterial nicht in der Hand von Kindern, da es eine Gefahrenquelle darstellen kann. Die Entsorgung des Verpackungsmaterials liegt in der Verantwortung des Benutzers.

Die Installation und der Zusammenbau des Geräts müssen unter sorgfältiger Beachtung der Anweisungen und unter vollständiger Einhaltung der staatlichen und örtlichen Bezugsnormen durchgeführt werden. Eine Installation, die nicht den Vorschriften entspricht, kann zu Schäden an Menschen, Tieren oder Sachen führen. In diesem Fall erklärt sich der Hersteller von jeglicher Verantwortung entbunden. Alle in diesem Handbuch enthaltenen Informationen sind nicht als Ersatz für die europäischen Normen zu betrachten, auf die sie sich beziehen. Der Verkäufer ist verpflichtet, den Benutzer über die oben genannten Vorschriften zu informieren.

ACHTUNG: Wenn die in dieser Broschüre enthaltenen Hinweise nicht beachtet werden und/oder die Installation nicht fachgerecht erfolgt und/oder die geltenden Vorschriften nicht beachtet werden, kann es zu gefährlichen Situationen für Sachen und Personen kommen.

03 - MONTAGEANLEITUNG

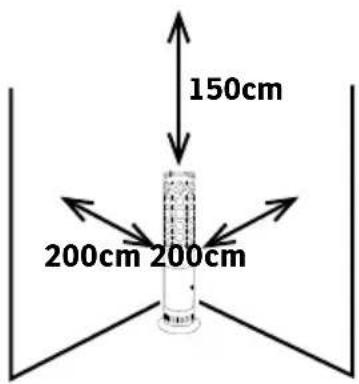

150cm 200cm 200cm

Bevor Sie den Terrassenheizer zusammenbauen gehen Sie sicher davon aus dass alle Sicherheitsmassnahmen stimmen und keine gefährliche Position gewählt wurde.

Die Installationsabstände müssen aus Gründen der Sicherheit und des Brandschutzes eingehalten werden. Wenn der Fußboden aus brennbarem Material besteht (z. B. Holz, Teppich, Gummi, Kunststoff), ist die Verwendung von ausreichend dimensionierten Bodenplatten (Blech, Glas) vorgeschrieben. Es ist verboten, brennbare Materialien in der Nähe des Geräts zu platzieren (Beispiel: Säcke mit Pellets, brennbare Flüssigkeiten, usw.).

Teile Beschreibung

Teil Anzahl Bild
Griff für Brennofen	1
Asche Behälter	1
M6*15 Inbus Senkschrauben	3
M4 Schraubenschlüssel	1
M6 Schraubenschlüssel	1

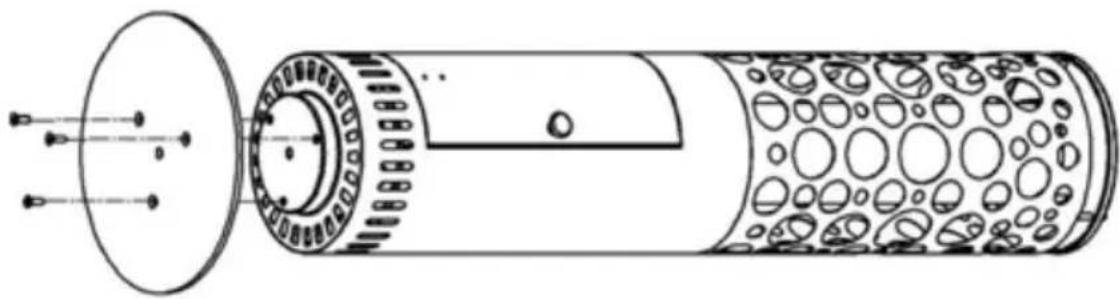

Schritt 1

Mit 3 M6*15 Inbusschrauben wird das Gehäuse mit einem Inbusschlüssel am Hauptgehäuse befestigt..

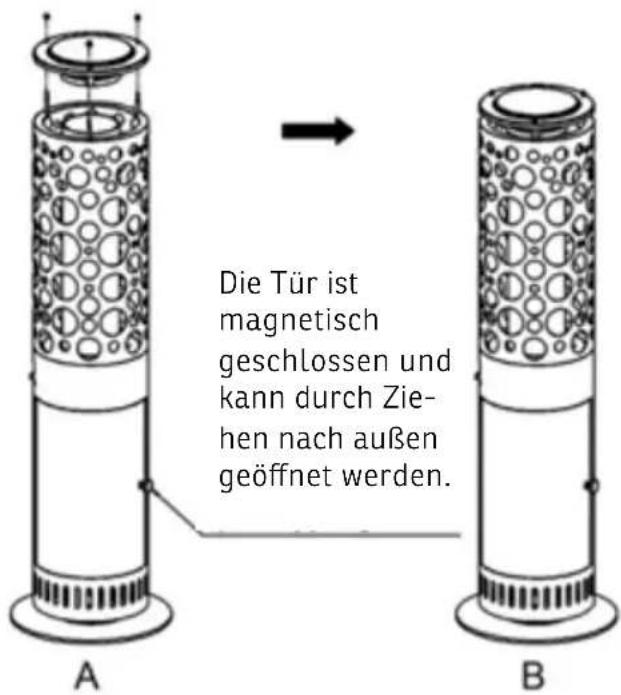

Wie in Abbildung A gezeigt, verwenden Sie einen M4-Inbusschlüssel, um die 3 Muttern des oberen Deckels zu lösen. Öffnen Sie dann den oberen Deckel, um die Perlenbaumwoll-Schutzfolie an den oberen und unteren Enden des Glasrohrs zu entfernen, und montieren Sie es anschließend gemäß den ursprünglichen Schritten wieder zusammen.

Die Tür ist magnetisch geschlossen und kann durch Ziehen nach außen geöffnet werden. A B

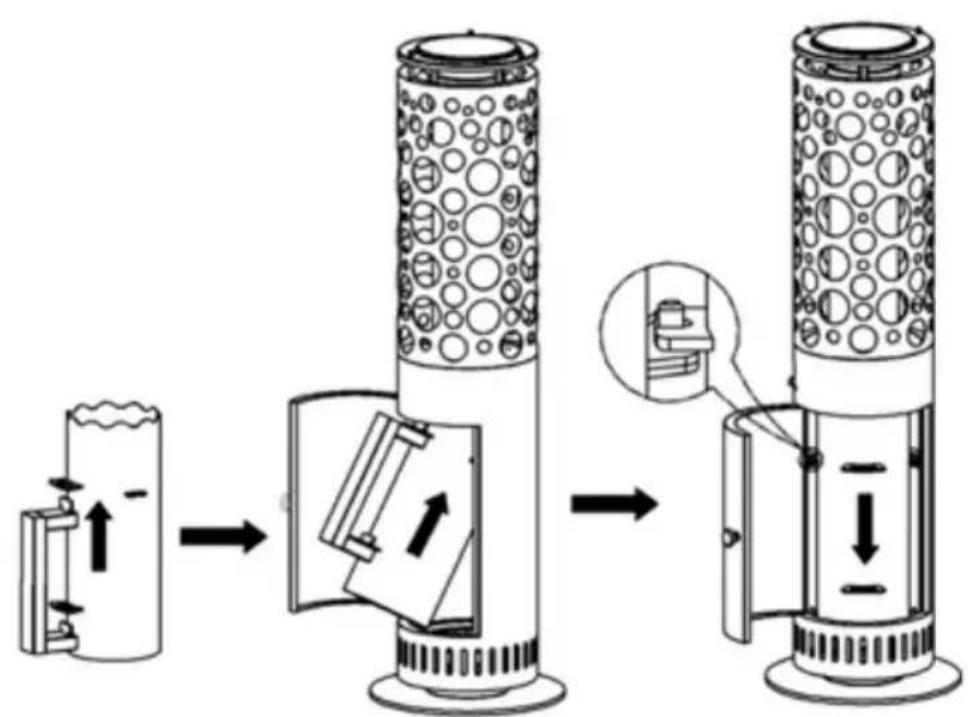

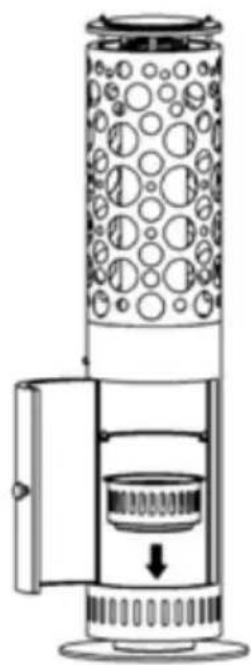

Schritt 3

Platzieren Sie den Aschenbecher in der Mitte des Kartenschlitzes im Inneren des Hauptgehäuses.

Zuerst stecken Sie den Griff in das Verbrennungsfass und klicken ihn ein. Dann neigen Sie das Brennfass nach oben in das Hauptgehäuse und legen es flach auf die Kartenposition. Schließlich entfernen Sie den Griff.

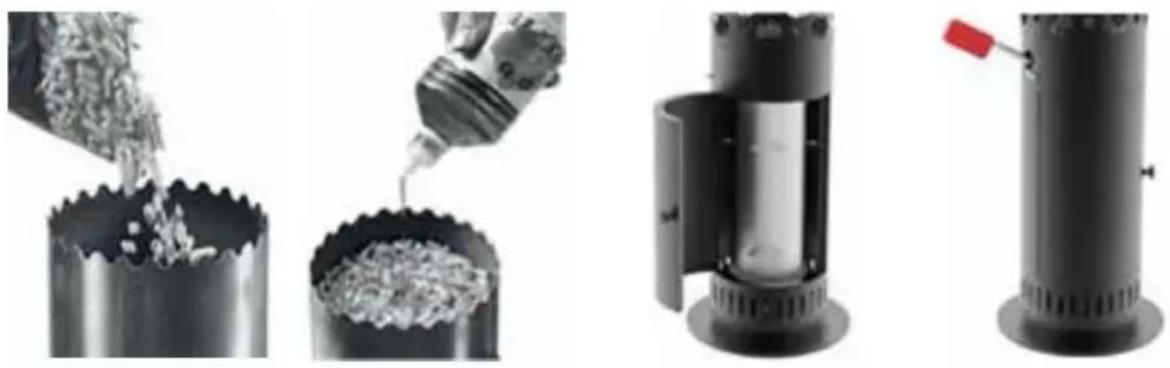

1. Öffnen Sie die Tür, nehmen Sie den Pelletbehälter mit dem Spezialgriff heraus und reinigen Sie den Behälter und die Feuerstelle, falls erforderlich.

2. Schütten Sie so viele Pellets in den Tank, bis sie mit dem oberen Rand bündig sind. Sie können auch weniger Pellets verwenden. Klopfen Sie an die Wände des Tanks, um die Pellets zu verdichten, und lassen Sie sie bis zu 3 cm vom Rand fallen.

3. Streuen Sie die obere Schicht der Pellets spiralförmig mit dem pflanzlichen Brennstoff ein.

4. Befolgen Sie Schritt 4 der obigen Installationsschritte, um das Verbrennungsfass wie erforderlich in den Ofenkörper zu setzen.

5. Prüfen Sie, ob der Tank richtig in seinem Sitz positioniert ist.

6. Öffnen Sie die Abdeckung der Zündöffnung an der Seite des Hauptkörpers, entzünden Sie die Flamme mit einem Gasfeuerzeug mit langem Hals, das größer als 200 mm ist, und schließen Sie dann die Abdeckung der Zündöffnung.

7. Schließen Sie die Tür.

8. Während der gesamten Betriebszeit, die etwa 1 bis 1.5 Stunden beträgt, sind keine Benutzereingriffe erforderlich. Die gesamte Pelletladung wird zunächst durch den Pyrolyseprozess und dann in der letzten Phase durch den Vergasungsprozess verbrannt (gekennzeichnet durch eine blaue Flamme).

9. Am Ende des Betriebszyklus erlischt die Flamme von selbst, ohne dass ein Eingreifen von außen erforderlich ist, und das Gerät geht in die Abkühlphase über, die 30 bis 60 Minuten dauern kann. Am Ende der Abkühlphase kann der Brenner wieder befüllt werden.

10. Nach dem Einschalten des Geräts muss die Pelletladung gemäß dem vom Hersteller festgelegten Zyklus vollständig verbrannt werden und der Vorgang darf nicht unterbrochen werden.

HINWEIS: Bei der ersten Zündung verströmt das Gerät für einige Stunden einen Farbgeruch. Dieser Geruch ist zwar lästig, aber nicht schädlich. Nach jedem Betriebszyklus ist es normal, dass eine minimale Restmenge an Asche im Tank verbleibt, die vor dem Start des nächsten Zyklus entfernt werden muss.

05 - PELLET

Der verwendete Brennstoff heißt Pellet und ist ein gepresstes Holzsägemehlgranulat. Durch die ausschließliche Verwendung von Qualitätspellets wird eine nahezu neutrale Umweltbelastung in Bezug auf CO2, ein hoher Wirkungsgrad und eine geringere Ascheansammlung im Gerät erreicht. Nachstehend finden Sie die Referenzparameter für ein qualitativ hochwertiges Pellet.

• Rohstoff: nur natürliches Holz, frei von Chemikalien oder Rückständen. Falls Bindemittel vorhanden sind, dürfen diese nur natürlichen Ursprungs und in einer Mindestmenge enthalten sein.
  • Durchmesser = 6 / 6,5 mm
• Länge = 10/20 mm
  • Maximaler Feuchtigkeitsgehalt 8%
  • Ascherückstand: weniger als 1,5%
  • Dichte: 650 kg / m³
• Minimaler Heizwert: 4,9 kWh / kg; etwa 18000kJ / kg

ACHTUNG: Der Hersteller erklärt die Garantie für ungültig, wenn nicht zertifizierte Pellets verwendet werden. Außerdem ist er nicht verantwortlich für die schlechte Leistung des Geräts, die durch eine unzureichende Qualität der Pellets verursacht wird.

Die Verwendung des Geräts als Verbrennungsanlage oder in jedem Fall die Verwendung in einer anderen Art und Weise, für die es gebaut wurde, ist verboten.

Es ist verboten, das Gerät mit anderen Brennstoffen zu betreiben oder einzuschalten.

Die Verwendung von anderen als den angegebenen Pellets ist verboten. Die Verwendung von Brennstoffen, die nicht den oben genannten Spezifikationen entsprechen, führt nicht nur zum sofortigen Erlöschen der Garantie für das Gerät, sondern kann auch zu gefährlichen Situationen führen.

Da Ihr Gerät mit Pellets betrieben wird, muss es regelmäßig überprüft und gereinigt werden. Eine regelmäßige Wartung gewährleistet einen reibungslosen Betrieb und eine optimale Leistung. Der Benutzer muss das Gerät regelmäßig wie in dieser Anleitung beschrieben reinigen.

Folgende Vorgehensweise wird dafür empfohlen

• Verwenden Sie für die äußere Reinigung keine aggressiven oder scheuernden Produkte.
• Waschen Sie das Gerät nicht mit Wasser oder anderen Flüssigkeiten, da diese die internen elektrischen Leitungen beschädigen und somit eine Gefahr für den Benutzer darstellen können.
• Verwenden Sie KEINEN Alkohol, Benzin, Schleifpulver, Möbelpolitur oder raue Bürsten, um das Heizgerät zu reinigen. Dies kann zu Beschädigungen oder Verschlechterungen an der Oberfläche des Heizgerätes führen.
• Saugen Sie niemals heiße Asche auf: der eingesetzte Dunstabzug könnte beschädigt werden.
• Alle Reinigungs- und Wartungsarbeiten müssen bei völlig kaltem Gerät und bei abgezogener Powerbank durchgeführt werden.

ACHTUNG: Wenn ein Staubsauger verwendet wird für die Asche, vergewissern Sie sich, dass keine Glut mehr brennt und dass die Asche kalt ist.

Vor jedem wieder Auffüllen

• Entfernen Sie den Brenner/Pelletbehälter und reinigen Sie ihn mit der mitgelieferten Bürste.
• Die Öffnungen am Boden von eventuellen Verstopfungen durch Verbrennungsrückstände. Entfernen Sie gegebenenfalls das Rohr des Brenners und reinigen Sie es mit einer Drahtbürste und wenn möglich mit einem Staubsauger.
• Reinigen Sie den Behälter, in dem sich das Kohlenbecken befindet, und den Sitz des Behälters im Inneren des
• Gerät, insbesondere in der Nähe der Isolierplatte.
• Nach der Reinigung und bei jeder Befüllung wird empfohlen, sehr sorgfältig auf den korrekten Einbau des Tanks in den entsprechenden Sitz zu achten.
• Die Verwendung von zertifizierten und somit qualitativ hochwertigen Pellets ermöglicht einen korrekten Betrieb des Geräts mit der angegebenen Leistung, und die Reinigungs- und Wartungsarbeiten sind weniger aufwändig. Das Vorhandensein von Siliziumdioxid-Agglomeraten am Boden deutet auf eine schlechte Brennstoffqualität hin.

Wöchentlich

• Saugen Sie die Fächer im Inneren des Geräts und auf der Unterseite des Hauptgehäuses aus Metall.
• Überprüfen Sie die Rauchgasabzugsanschlüsse und stellen Sie sicher, dass sie sauber und frei von Verstopfungen sind.
• Reinigen Sie das Glas, wenn Sie es für angebracht halten, mit einem Baumwolltuch oder Küchenpapier und einem speziellen Glasreiniger für Öfen und Kamine, den Sie bei Ihrem Händler erhalten. Achten Sie darauf, den Reiniger nicht auf die gestrichenen Wände zu sprühen.

ACHTUNG: Müssen Teile ersetzt werden, weil sie beschädigt oder verschlissen sind, dürfen nur die vom Hersteller angegebenen Originalersatzteile verwendet werden.

ACHTUNG: Der Generator muss gemäß den oben genannten Spezifikationen gereinigt werden und es dürfen auf keinen Fall brennbare Produkte verwendet werden: die Verwendung von brennbaren Produkten kann zu gefährlichen Situationen führen. Eine fehlende oder ungeeignete Wartung beeinträchtigt die Funktionsfähigkeit des Geräts. Jegliche Probleme, die auf eine schlechte Reinigung oder Wartung zurückzuführen sind, führen zum sofortigen Erlöschen der Garantie.

Wartung am Ende der Saison

• Wir empfehlen eine gründliche Reinigung des Geräts, um alle Verbrennungsrückstände zu entfernen.
• Reinigen Sie die Lüftungseinheit einmal im Jahr mit einer Bürste und einem Staubsauger.

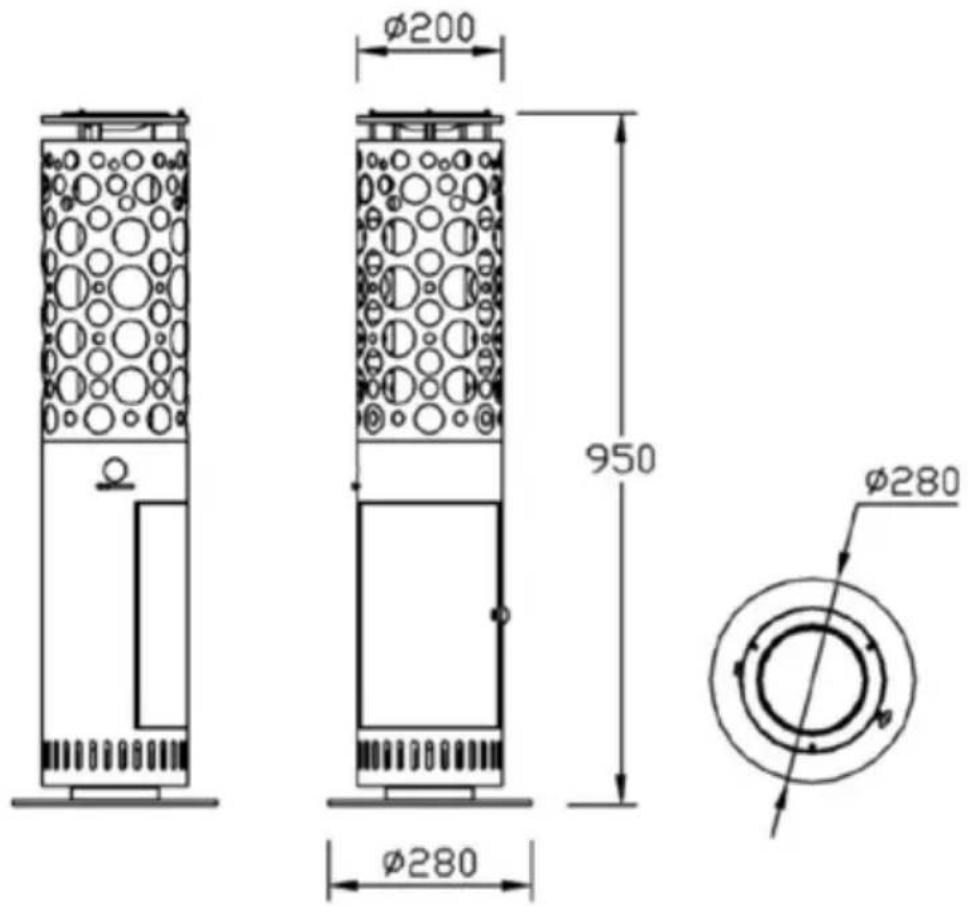

07 - TECHNISCHE DATEN

HEIZLEISTUNG ca. 4.9 kWh
SPANNUNG BATTERIE / FREQUENZ -
DIMENSIONEN 20/28 x 95 cm
GEWICHT 11.5 kg

Ø200 950 Ø280 Ø280

Garantie

Die Geräte werden vor der Auslieferung genau kontrolliert. Sollte trotzdem einmal ein Mangel an Ihrem Gerät auftreten, wenden Sie sich vertrauensvoll an Ihren Verkäufer. Bitte bringen Sie den Kaufbeleg mit, denn dieser ist für jede Garantieleistung vorzulegen. Bitte behalten Sie das Verpackungsmaterial für das Gerät auf.

Entsorgung

Das Heizgerät muss fachgerecht entsorgt werden.

Technische Änderungen

Änderungen in Technik und Design vorbehalten.

Konformität

Das Gerät entspricht folgenden Standards

ROHS 2015/863/EU

Jegliche Veränderungen oder Reparaturen am Gerät müssen von einer qualifizierten Person ausgeführt werden.

Da die Entwicklung der produzierten Geräte stetig voranschreitet, kann es vorkommen, dass Ihr Produkt sich minimal von dem beschriebenen unterscheidet.

FR

FRANCAIS

FARO

Art-Nr.: 30301912

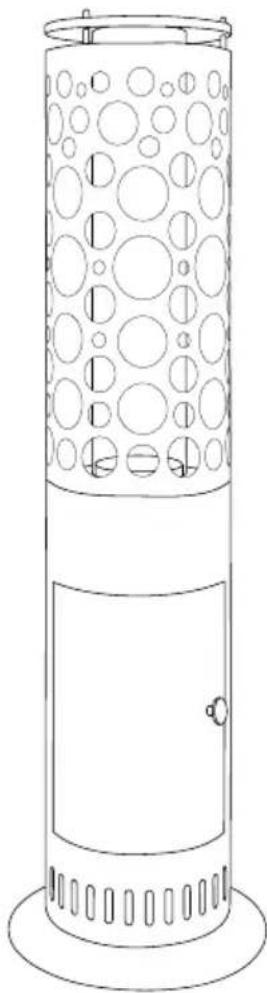

CHAUFFAGE DE TERRASSE

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel:[phone]

0.14 Cent/Minute

01 - TABLE DES MATIÈRES

01 - TABLE DES MATIÈRES 16
02 - AVERTISSEMENTS 17
03 - INSTRUCTIONS D'ASSEMBLAGE 20
04 - CONTRÔLE 23
05 - PELLET 24
06 - NETTOYAGE, ENTRETIEN ET MAINTENANCE 25
07 - DONNÉES TECHNIQUES 26
08 - CONFORMITÉ / ÉLIMINATION 27

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel:[phone]

0.14 Cent/Minute

01 - INDICE

01 - INDICE 30
02 - AVVISI 31
03 - MONTAGGIO 34
04 - CONTROLLO 37
05 - PELLET 38
06 - PULIZIA, CURA E MANUTENZIONE 39
07 - DATI TECNICI 40
08 - CONFORMITÀ / SMALTIMENTO 41

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel:[phone]

0.14 Cent/Minute

01 - CONTENT

01 - CONTENT 44
02 - WARNING NOTICE 45
03 - MOUNTING 48
04 - CONTROLS 51
05 - PELLET 52
06 - CLEANING, CARE AND MAINTENANCE 53
07 - TECHNICAL DETAILS 54
08 - CONFORMITY / DISPOSAL 55

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel:[phone]

0.14 Cent/Minute

01 - INHOUDSOPGAVE

01 - INHOUDSOPGAVE 58
02 - WAARSCHUWINGEN 59
03 - BEVESTIGING 62
04 - CONTROLE 65
05 - PELLET 66
06 - REINIGING, VERZORGING EN ONDERHOUD 67
07 - TECHNISCHE GEGEVENS 68
08 - CONFORMITEIT / VERWIJDERING 69

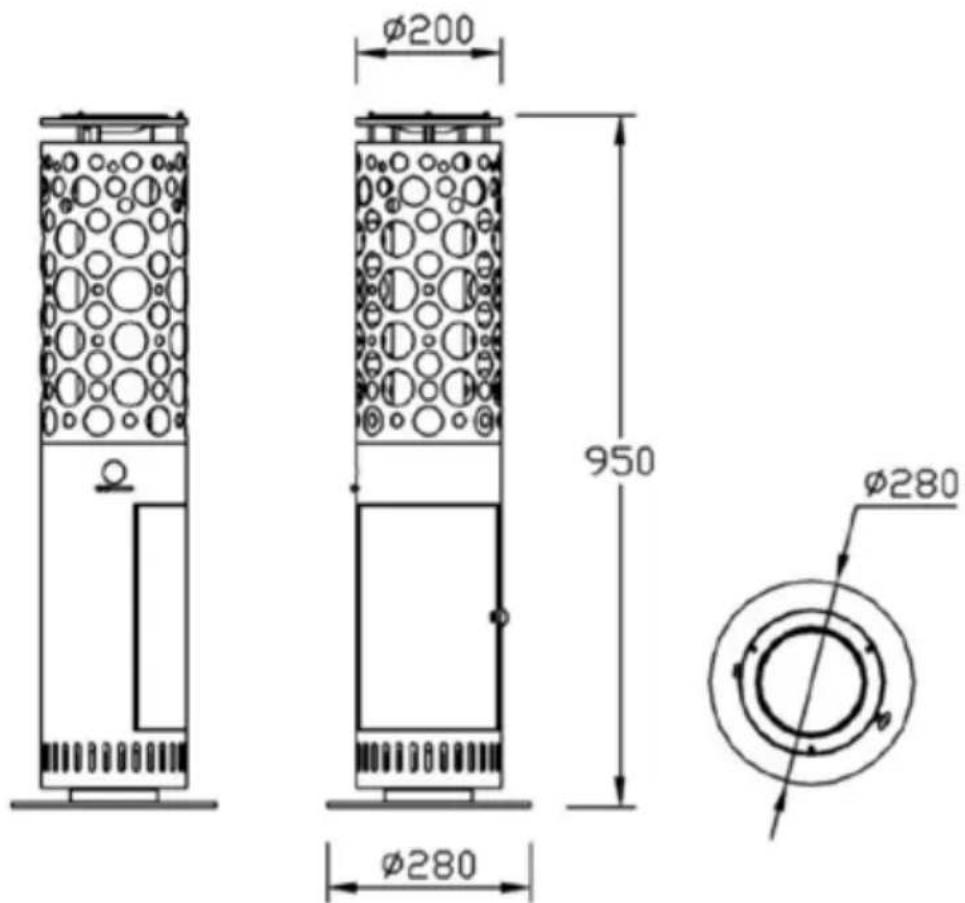

07 - TECHNISCHE GEGEVENS

VERWARMINGSVERMOGEN ca. 4.9 kWh
SPANNING / FREQUENTIE -
AFMETINGEN 20/28 x 95 cm
GEWICHT 11.5 kg

Ø200 950 Ø280 Ø280

08 - CONFORMITEIT / VERWIJDERING

Garantie
