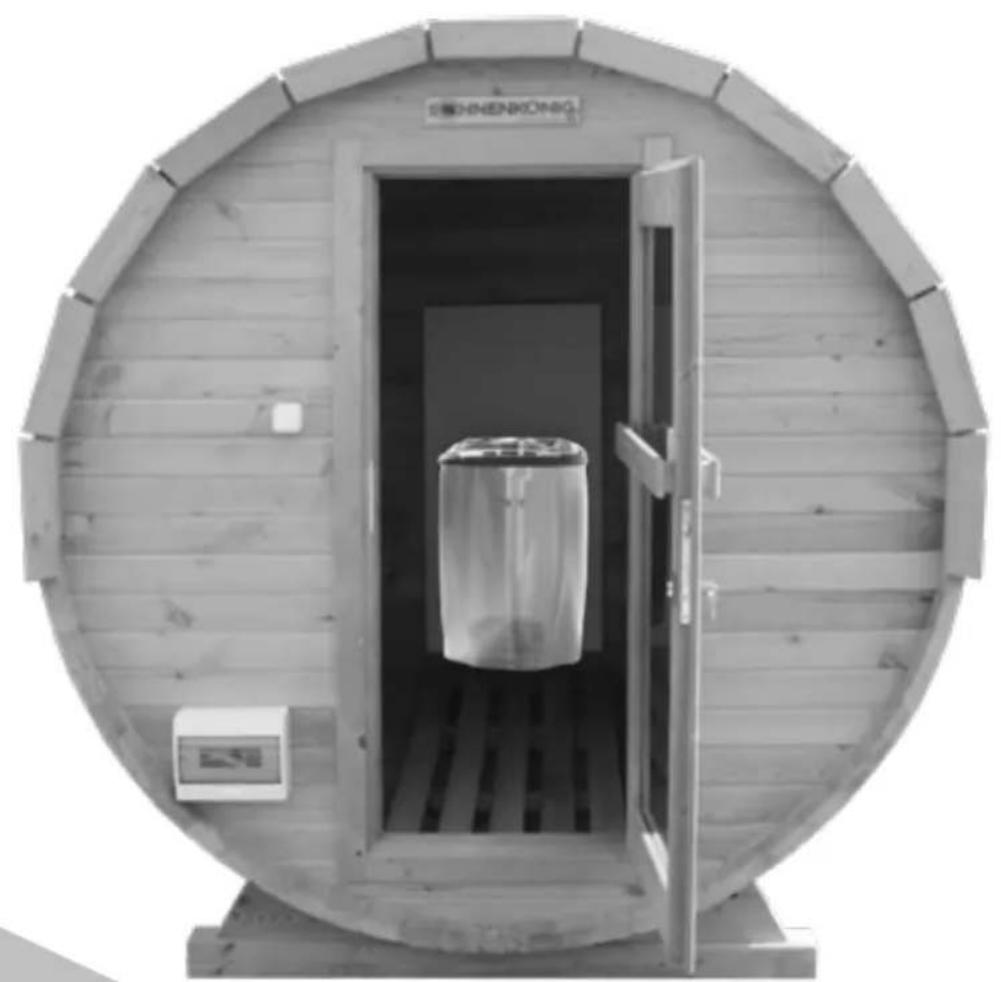

BEDIENUNGSANLEITUNG Fasssauna 7 Sonnenkönig

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel: [phone]

0.14 Cent/Minute

Artikelnr. diverse

Version 13.09.2023

01 - INHALTSVERZEICHNIS

01 - INHALTSVERZEICHNIS 02
02 - RICHTLINIEN 03
03 - HOLZ PFLEGEHINWEISE 04
04 - ELEKTROOFEN 06
05 - STEUERUNG UND EINSTELLUNG 08
06 - WARNUNGEN 10
07 - FEHLERMELDUNGEN 11
08 - INSTALLATION 12

Bitte lesen und verstehen Sie diese Anleitung vollständig, bevor Sie versuchen, das Produkt zu montieren, zu betreiben oder zu installieren.

Ein Saunafass ist eine Fasssauna für Draussen in Form eines grossen Fasses und bietet eine der besten Formen für Saunas an. Durch die Fassform erfolgt eine schnelle Erwärmung, da die Luft im runden Innenraum besser zirkuliert. Das Design und die rustikalen Rundungen einer Sonnenkönig Outdoorsauna sind überall ein atraktiver Blickfang.

Der Aufbau einer Fasssauna will sehr gut vorbereitet sein. So ist es zum Beispiel sinnvoll, vor dem eigentlichen Aufbau der Sauna sich Gedanken über den Standpunkt sowie den dazugehörigen Untergrund zu machen, auf dem die Sauna später stehen soll. Achten Sie darauf, dass die Sauna nicht direkt auf dem normalen Erdboden steht, die «Holzstandbeine» der Sauna würden sonst nicht lange standhalten. Ein Streifenfundament ist sicherlich der geeignetste Untergrund, auf dem die Sauna stehen sollte. Dieses können Sie mit einigen Heimwerkerkenntnissen durchaus selbst betonieren.

Bevor Sie Ihre Saunaoase errichten, sollten Sie sich bezüglich Baugenehmigungen kündig machen. In verschiedenen Kantonen ist eine Baugenehmigung erforderlich. Die Bestimmungen sind regional unterschiedlich, jedoch kann Sie das örtliche Bauamt hierzu entsprechend informieren. Bitte befragen Sie auch Ihren Schornsteinfeger. Alle von uns angebotenen Holzöfen sowie Elektroöfen haben das CE-Zertifikat und sind so- mit in Europa zugelassen.

• Nicht mit leerem Magen oder direkt nach dem Essen in die Sauna gehen.
• Unbekleidet die Sauna betreten
• Vor dem Betreten der Sauna immer duschen — nicht nur aufgrund der Hygiene, sondern auch um den störenden Fettfilm der Haut zu entfernen
• Vor der Sauna gut abtrocknen (die trockene Haut schwitzt besser).
• Ein warmes Fussbad zuvor akklimatisiert den Körper und bereitet Sie auf die Wärme vor.
  • Die Sauna dient der Entspannung - deshalb ruhig verhalten.
• Legen Sie ein grosses Badetuch auf die Sitzbank. Merke: da warme Luft nach oben steigt, ist es auf den oberen Bänken heisser. Für Sauna-Anfänger ist es ratsam, die Bänke der unteren oder mittleren Reihe zu bevorzugen.
• Um Schwindel oder gar einen Ohnmachtsanfall zu vermeiden, erheben Sie sich die letzten 2 Minuten aus Ihre Liegeposition und setzen sich senkrecht. Bewegen Sie Ihre Beine, so sackt das Blut nicht in Ihren Unterkörper.
• Denken Sie an Ihre Gesundheit! Verlassen Sie die Sauna frühzeitig wenn Sie sich nicht wohl fühlen
• Ein Saunabad dauert zwischen 8 und 12 Minuten, jedoch nicht über 15 Minuten.
• In manchen Saunas ist es üblich, einen Aufguss durchzuführen. Nach einer Phase des Vorschwitzens (5-10 Minuten) folgt der Aufguss als «Höhepunkt» (6-8 Minuten) und evtl. noch eine Phase des Nachschwitzen von 1-2 Minuten.
• Verlassen oder betreten Sie die Sauna nicht während des Aufgusses.
• Um Ihre Atemwege zu kühlen und Sauerstoff zu tanken ist es üblich, etwa 2 Minuten an die frische Luft zu gehen.

• Nach dem Verlassen der Sauna immer duschen -sowie vor der Nutzung des Tauchbeckens.

• Eine gesundheitsfördernde Wirkung erzielen Sie nur, wenn die Abkühlung durch Kaltwasser und Frischluft stark genug ist.

• Ein warmes Fussbad ist auch nach dem Abkühlen empfehlenswert.
• So wird die noch im Körper verbliebene Wärme abgeführt und der Körper kühlt ab. Dies ist auch eine gute Vorbeugemassnahme gegen Erkältungen. Zudem wird durch das warme Fussbad ein Nachschwitzen des Körpers verhindert.
• Wenn Sie entspannen wollen, können Sie sich in einen Ruheraum zurückziehen.
• Trinken Sie erst wieder nach dem letzten Saunagang. Keinen Alkohol! Empfehlenswert sind calcium- und magnesiumreiche Mineralwasser oder verdünnte Fruchtsäfte (mind. 1 Liter)
• Kinder unter 3 Jahren sollten definitiv nicht saunieren. Selbst für Kinder über 3 Jahren sollte die Temperatur deutlich niedriger sein, um Gesundheitsprobleme zu vermeiden.

03 - HOLZ PFLEGEHINWEISE

Da das Material der Sauna aus natürlichem, kanadischem Zedernholz und Thermoholz besteht, sind folgende Pflege- sowie Montagehinweise zu beachten:

• In den ersten zwei Jahren muss das Trocknungsverhalten des Holzes genau beobachtet werden. Hierzu sollte man die Fasssauna von Zeit zu Zeit entspannen.
• In den kälteren Jahreszeiten sollte das Fass über die Nachstellvorrichtung entspannt werden. Dazu müssen Sie die Muttern etwas lösen. Sollte die Türe klemmen, können Sie mit Hilfe eines Hammers und einem Holzstück vorsichtig die Aussenbohlen nach aussen klopfen.
• In den wärmeren Jahreszeiten sollte die Sauna gespannt werden, da das Holz expandiert. Hierzu können Sie die Muttern leicht anziehen. (Vorsicht: bitte spannen Sie zwischen dem Holztürahmen ein Holzstück in die Mitte, damit dieser durch das Anziehen der Muttern eingedrückt wird.)
• Die aussen befestigten runden Blenden müssen an den Stössen einen Spielraum von ca. 5 mm aufweisen. Bitte kontrollieren Sie dieses bei dem Nachspannen. Es kann vorkommen, dass die Blenden bei einem extremen Spannvorgang gelöst werden müssen.
• Sollte die Türe klemmen, müssen Sie Ihre Fasssauna über die Spannvorrichtung entspannen.
• Im Innenraum Ihrer Sauna dunkeln gewisse Stellen möglicherweise nach. Das sind normale Nutzungserscheinungen und die Folge von Schwitzen. Eine Verbesserung ist möglich, eine vollständige Entfernung jedoch nicht. Reinigen Sie Ihre Sauna von innen mit Natron und Wasser.
• Legen Sie vor dem Saunagang immer Handtücher auf die Saunaliegen.
• Wir empfehlen nach dem Gebrauch immer einen gefüllten Eimer Wasser in die Sauna zu stellen, damit eine gewisse Luftfeuchtigkeit im Innenraum herrscht.
• Behandeln Sie die Aussenfläche der Sauna mindestens alle zwei Jahre mit Holzschutzmittel oder imprägnieren Sie sie mit Holzantiseptika. Die minimale Temperatur zum Auftragen dieser Mittel beträgt +5 °C
• Um die Enden der Holzbohlen vor Rissbildung zu schützen, behandeln Sie sie mit speziellen Mitteln. Wenn Sie die Enden mit dem gleichen Mittel behandeln, das Sie für die gesamte Sauna verwendet haben, tragen Sie es in drei Schichten auf.
• Um Ihre Sauna vor Pilzen, Schimmel oder Holzschädlingen zu schützen, behandeln Sie alle Innenflächen mindestens einmal im Jahr mit speziellen Mitteln.

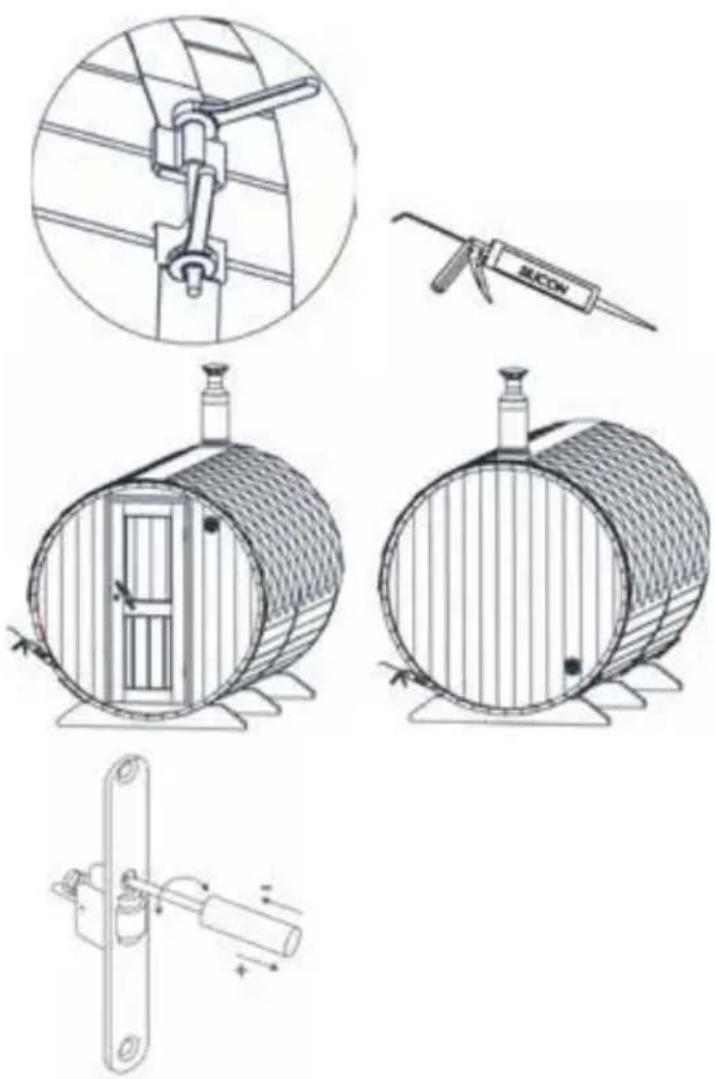

Edelstahlreifen Anziehen

Ziehen Sie die Edelstahlreifen nach dem Transport fest. Achten Sie darauf, dass die Reifen im Frühling, Herbst und bei Regenwetter gespannt sind (aber vermeiden Sie zu starke Spannung). In der heissen Jahreszeit ist ein geringfügiges Durchhängen der Reifen zulässig. Die Edelstahlreifen können bei Bedarf angezogen werden. Dies ist jedoch nicht dringend erforderlich. Es ist notwendig, die Spannung der Reifen zu beobachten und sie entsprechend den Witterungsbedingungen zu lockern oder festzuziehen. Regulieren Sie die Reifen nur bei Bedarf, da eine vorzeitige Regulierung zu einem Durchhängen der Tür oder einer Beschädigung der Saunaprofile führen kann. Nachdem Sie die Sauna am Ort ihrer Bestimmung fest installiert haben, behandeln Sie die Fugen zwischen den Saunawänden und den Profilen mit geeignetem Silikon.

Falls Ihre Sauna eine Glastür mit Rollenschloss hat, regulieren Sie das Schloss, bevor Sie die Sauna benutzen. Dies kann leicht durch Drehen der Regulierschraube der Rollenverriegelung erfolgen. Das Schloss muss sich frei bewegen und die Tür fest verriegeln.

Der Ofen dient zum Erwärmen von Saunakabinen auf Saunatemperatur. Die Verwendung zu anderen Zwecken ist verboten.

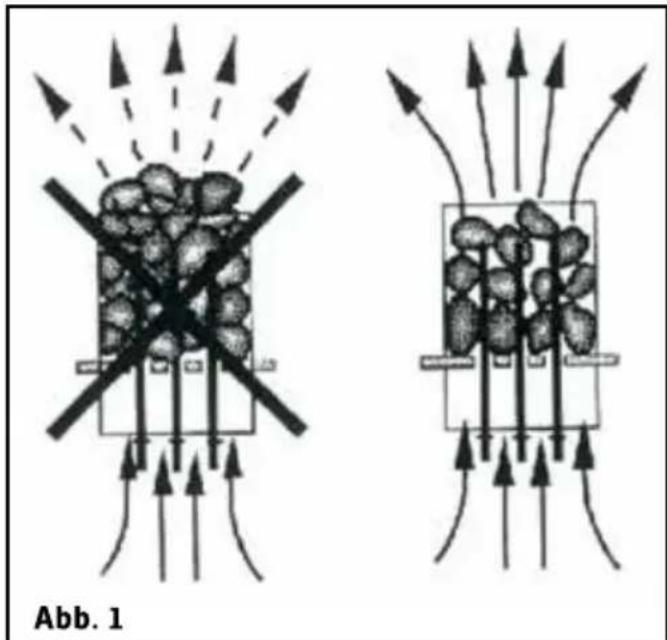

Aufschichten der Saunaofensteine

Abb. 1

Die passenden Steine für einen Elektrosaunaofen haben einen Durchmesser von 5–10 cm. Als Saunaofensteine sollten speziell für Saunaöfen gedachte, bekannte, massive Bruchsteine verwendet werden. Die Verwendung leichter, poröser und gleichgrosser keramischer Steine ist verboten, da durch sie die Widerstände überhitzt und beschädigt werden können. Als Saunaofensteine dürfen auch keine weichen Topfsteine verwendet werden. Die Steine sollten vor dem Aufschichten von Steinstaub befreit werden. Die Steine werden auf den Rost in den Saunaofen in die Zwischenräume der Heizelemente so gesetzt, dass die Steine einander tragen. Das Gewicht der Steine darf nicht von den Heizelementen getragen werden. Die Steine dürfen nicht zu dicht gesetzt werden, damit die Luftzirkulation nicht behindert wird. Auch dürfen die Steine nicht eng zwischen den Heizelementen verkeilt werden, die Steine sollten locker gesetzt werden. Sehr kleine Steine sollen nicht in den Saunaofen gelegt werden. Die Steine sollen die Heizelemente vollständig bedecken, sie dürfen aber nicht hoch über den Saunaofen herausragen. Siehe Abb. 1. Während des Gebrauchs werden die Steine spröde. Aus diesem Grund sollten die Steine mindestens einmal jährlich neu aufgeschichtet werden, bei starkem Gebrauch öfter. Bei dieser Gelegenheit entfernen Sie bitte auch Staub und Gesteinssplitter aus dem unteren Teil des Saunaofens und erneuern beschädigte Steine. Die Garantie kommt nicht für Schäden auf, die durch Verwendung anderer als vom Werk empfohlener Saunaofensteine entstehen. Die Garantie kommt auch nicht für Schäden des Saunaofens auf, die durch Verstopfung der Luftzirkulation durch bei Gebrauch spröde gewordene Steine oder zu kleine Steine entstehen. In der Steinkammer oder in der Nähe des Saunaofens dürfen sich keine Gegenstände oder Geräte befinden, die die Menge oder die Richtung des durch den Saunaofen führenden Luftstroms ändern, und somit eine Überhitzung der Widerstände sowie Brandgefahr der Wandflächen verursachen!

Aufguss

Die Saunaluft trocknet bei Erwärmung aus, daher sollte zur Erlangung einer angenehmen Luftfeuchtigkeit auf die heissen Steine des Sau- naofens Wasser gegossen werden. Mit der Was- sermenge wird die für angenehm empfundene Aufgussfeuchtigkeit reguliert. Wenn die Luft- feuchtigkeit passend ist, schwitzt die Haut des Badenden und das Atmen in der Sauna fällt leicht. Es empfiehlt sich, zunächst nur kleine Mengen Wasser auf die Steine zu giessen, damit die Wirkung der Feuchtigkeit auf die Haut er- probt werden kann. Zu hohe Temperaturen und Feuchtigkeitsprozente fühlen sich unangenehm an. Ein langer Aufenthalt in einer heissen Sauna führt zum Ansteigen der Körpertemperatur, was gefährlich sein kann. Die Kapazität der Sauna- kelle sollte höchstens 0,2 l betragen. Auf die Steine sollten keine grösseren Wassermengen auf einmal gegossen werden, da beim Verdamp- fen sonst kochend heisses Wasser auf die Baden- den spritzen könnte. Achten Sie auch darauf, dass Sie kein Wasser auf die Steine giessen, wenn sich jemand in deren Nähe befindet. Der heisse Dampf könnte Brandwunden verursachen.

Aufgusswasser

Als Aufgusswasser sollte nur Wasser verwendet werden, das die Qualitätsvorschriften für Haushaltswasser erfüllt. Wichtige Faktoren für die Wasserqualität sind:

• Humusgehalt (Farbe, Geschmack, Ablagerungen); Empfehlung unter 12 mg/l.
• Eisengehalt (Farbe, Geruch, Geschmack,
• Ablagerungen); Empfehlung unter 0,2 mg/L.
• Härtegrad; die wichtigsten Stoffe sind Mangan (Mn) und Kalzium (Ca) oder Kalk; Empfehlung für Mangan unter 0,05 mg/l und für Kalzium unter 100 mg/l.

Bei Verwendung kalkhaltigen Wassers verbleibt auf den Steinen und Metalloberflächen des Sau- naofens eine helle, cremeartige Schicht. Die Ver- kalkung der Steine schwächt die Aufgusseigen- schaften ab. Bei Verwendung eisenhaltigen Wassers verbleibt auf der Ofenoberfläche und den Widerständen eine rostige Schicht, die Kor- rosion verursacht. Die Verwendung von humus- und chlorhaltigem Wasser sowie von Meerwasser ist verboten. Im Aufgusswasser dürfen nur für diesen Zweck ausgewiesene Duftstoffe verwendet werden. Befolgen Sie die Anweisungen auf der Packung.

Temperatur und Feuchtigkeit in der Saunakabine

Zur Messung der Temperatur und Feuchtigkeit gibt es Messgeräte, die für den Gebrauch in einer Sauna geeignet sind. Es ist allerdings unmöglich, allgemeingültig und genau die zum Saunen geeigneten Temperaturen oder Feuchtigkeitsprozente zu nennen, da jeder Mensch die Wirkung des Aufgusses in der Sauna anders empfindet. Das eigene Empfinden ist das beste Thermometer des Badenden! Eine sachgemässe Ventilation in der Sauna ist wichtig, denn die Saunaluft muss sauerstoffreich und leicht zu atmen sein. Siehe auf Seite 8 «Ventilation in der Saunakabine» Menschen empfinden das Saunen als gesund und erfrischend. Das Saunen säubert, erwärmt, entspannt, beruhigt, lindert psychische Bedrücktheit und bietetals ruhiger Ort die Möglichkeit zum Nachdenken.

05 - STEUERUNG UND EINSTELLUNG

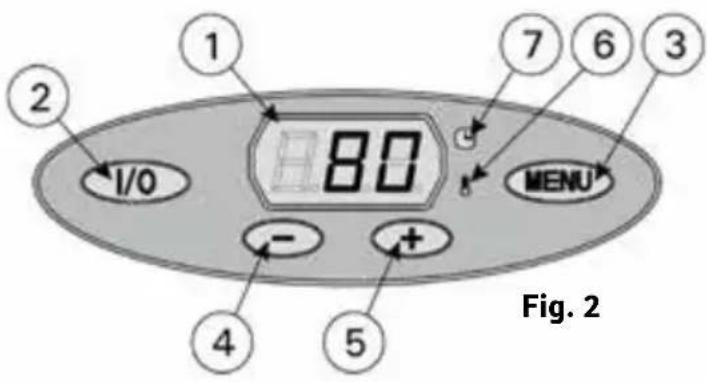

1 2 I/O 80 7 6 3 MENU 4 5 Abb. 2

Ein- und Ausschalten des Saunaofens

Wenn der Ofen an die Stromquelle angeschlossen ist und der Schalter für die Stromversorgung (vorne am Schaltergehäuse hinter der Schutzabdeckung unten an der Vorderseite des Ofens) (siehe Abb. 7) eingeschaltet ist (Position 1), befindet sich der Ofen im Standby-Modus (Kontrollleuchte des Schalters I/O leuchtet).

Drücken Sie auf dem Bedienfeld die I/O-Taste, um den Ofen einzuschalten.

Es wird ein Geräusch, wie »klick" zu hören sein, um anzuzeigen, dass der Sicherheitsschalter aktiviert ist. Sobald der Ofen eingeschaltet ist, blinkt das Signallämpchen 6 und im Display erscheint die eingestellte Temperatur. Nach fünf Sekunden zeigt das Display die in der Saunakabine herrschende Temperatur. Sobald die gewünschte Temperatur in der Saunakabine erreicht wurde, werden die Heizelemente automatisch ausgeschaltet. Um die gewünschte Temperatur beizubehalten, schaltet das Steuergerät die Heizelemente in regelmässigen Zeitabständen ein und aus. Der letzte Dezimalpunkt im Display leuchtet, wenn die Heizelemente eingeschaltet sind. Der Ofen wird ausgeschaltet, wenn die I/O-Taste gedrückt wird, die eingestellte Einschaltzeit abläuft oder ein Fehler auftritt.

1. Anzeige
2. Ein/Aus-Schalter des Ofens
3. Modus wechseln
4. Wert verringern *)
5. Wert erhöhen *)
6. Temperaturkontrollleuchte
7. Kontrollleuchte für die Zeitwahl

*) Gedrückt halten, damit die Werte sich schneller ändern.

Steuerung des Saunaofens

Über das Bedienfeld des Ofens können Sauna-temperatur und Einschaltdauer von jedem Benutzer individuell nach Wunsch eingestellt werden (siehe Abb. 2). Der Ofen kann ausserdem über eine Taste des Bedienfelds so programmiert werden, dass er sich zu einem bestimmten Zeitpunkt einschaltet. Die Werkseinstellungen des Ofens lauten wie folgt:

• Temperatur +80 °C
  • Einschaltdauer 4 Stunden
  • Vorwahlzeit 0 Stunden

Abb. 3a Grundeinstellungen

Basis-Modus (Ofen ein)Die Anzeige zeigt die Temperatur in der Saunakabine an.

Öffnen Sie das Einstellungsmenü, indem Sie die MENU-Taste drücken.

Temperatur in der Saunakabine

Das Display zeigt die Temperatureinstellung für die Saunakabine an. Die Kontrollleuchte 6 blinkt.

- Ändern Sie die Einstellung mit den Tasten – und + auf die gewünschte Temperatur. Der Einstellbereich beträgt 40–110 °C.

Gehen Sie zur nächsten Einstellung über, indem Sie die MENU-Taste drücken.

Verbleibende Einschaltzeit

Stellen Sie mit den Tasten – und + die verbleibende Einschaltzeit ein. Beispiel: Der Saunaofen wird 3 Stunden und 30 Minuten lang laufen

Vorwahlzeit (zeitgesteuertes Einschalten)

• Drücken Sie die Taste +, bis die maximale Einschaltzeit überschritten ist. Die Kontrollleuchte 7 blinkt.
• Wählen Sie mit den Tasten – und + die gewünschte Vorwahlzeit aus. Die Zeit kann für bis zu 10 Stunden in Schritten von 10 Minuten und ab 10 bis zu 18 Stunden in Schritten von einer Stunde eingestellt werden. Beispiel: Der Saunaofen wird in 10 Minuten eingeschaltet.

Drücken Sie die MENU-Taste, um die Einstellungen zu beenden.

Basis-Modus (Vorwahlzeit läuft, Ofen aus)

Die sich verringernde Vorwahlzeit wird bis zum Stand von null angezeigt, und anschliessend wird der Ofen eingeschaltet.

Abb. 3b Weitere Einstellungen

	Standby des Ofens
	Unterbrechen Sie die Stromzufuhr zur Elektronik des Ofens (siehe Abb. 7). Halten Sie die MENU-Taste gedrückt und schalten Sie die Stromzufuhr wieder ein.
	Warten Sie, bis im Display die Nummer der Programmversion erscheint.Drücken Sie +, um die maximale Einschaltzeit zu verändern.Drücken Sie -, um die Einstellung des Fühlerwerts zu verändern.
	Maximale EinschaltzeitDie maximale Einschaltzeit kann mit den Tasten - und + geändert werden. Einstellbereich: Familiensaunen 2–6 h, öffentliche Saunen in Apartmentgebäuden 2–8 h.Beispiel: Der Saunaofen wird von Beginn an 4 Stunden lang laufen. (Die verbleibende Einschaltzeit kann geändert werden, siehe Abb. 3a.)
	Einstellung des FühlerwertsDie Messwerte können um -10 Einheiten korrigiert werden. Die Einstellung betrifft nicht den gemessenen Temperaturwert direkt, sondern ändert die Messkurve.
	Drücken Sie die MENU-Taste. Der Ofenschaltet in den Standby-Modus um.

06 - WARNUNGEN

• Meer- und feuchtes Klima können die Metalloberflächen des Saunaofens rosten lassen.
• Benutzen Sie die Sauna wegen der Brandgefahr nicht zum Kleider- oder Wäschetrocknen, ausserdem können die Elektrogeräte durch die hohe Feuchtigkeit beschädigt werden.
• Achtung vor dem heissen Saunaofen. Die Steine so wie das Gehäuse werden sehr heiss und können die Haut verbrennen.
• Auf die Steine darf nicht zuviel Wasser auf einmal gegossen werden, da das auf den heissen Steinen verdampfende Wasser die Haut verbrennen kann.
• Kinder, Gehbehinderte, Kranke und Schwache dürfen in der Sauna nicht alleingelassen werden.
• Gesundheitliche Einschränkungen bezogen auf das Saunen müssen mit dem Arzt besprochen werden.
• Eltern dürfen ihre Kinder nicht in die Nähe des Saunaofens lassen.
• Über das Saunen von Kleinkindern sollten Sie sich in der Mütterberatungsstelle beraten lassen. Alter, Saunatemperatur, Saunadauer?
• Bewegen Sie sich in der Sauna mit besonderer Vorsicht, da die Bänke und der Fussboden glatt sein können.
• Gehen Sie nicht in die Sauna, wenn Sie unter dem Einfluss von Narkotika (Alkohol, Medikamenten, Drogen usw.) stehen.

Falls sich der Saunaofen nicht erwärmt, überprüfen Sie folgende Punkte:

• Strom ist eingeschaltet.
• Das Thermostat ist auf eine höhere als in der Sauna herrschende Temperatur eingestellt.
  • Die Sicherungen (3 St.) des Saunaofens sind heil.
• Der Temperaturschutz ist nicht entriegelt worden (Siehe Abb. 12)
• Der Uhrschalter ist auf den Bereich gestellt, in dem sich der Saunaofen erwärmt.

Wenn eine Störung auftritt, wird der Ofen abgeschaltet, und auf dem Bedienfeld wird eine Fehlermeldung im Format »E (Nummer)“ angezeigt, die Hilfe bei der Störungsbeseitigung bietet.

ACHTUNG! Alle Wartungsmassnahmen müssen von qualifiziertem technischem Personal durchgeführt werden.

Tabelle 1 Fehlermeldungen

Beschreibung Abhilfe
ER 1	Messkreis des Temperaturfühlers unterbrochen.	Prüfen Sie die roten und gelben Kabel zum Temperaturfühler und deren Verbindungen (siehe Abb. 11) auf Fehler.
ER 2	Kurzschluss im Messkreis des Temperaturfühlers.	Prüfen Sie die roten und gelben Kabel zum Temperaturfühler und deren Verbindungen (siehe Abb. 11) auf Fehler.

08 - INSTALLATION

Vor der Montage

Bevor Sie den Saunaofen installieren, lesen Sie die Montageanleitung und überprüfen Sie folgende Dinge:

- Ist der zu montierende Saunaofen in Leistung und Typ passend für die Saunakabine?

Die Rauminhaltswerte in Tabelle 2 dürfen weder über noch unterschritten werden.

• Sind genug Saunaofensteine von guter Qualität vorhanden?
• Ist die Netzspannung für den Saunaofen geeignet?
• Falls das Haus elektrisch beheizt wird, benötigt der Steuerkreis (Kontaktor) der Heizung ein Zwischenrelais, um die Steuerfunktion auf potentialfrei zu stellen, da vom Saunaofen bei Gebrauch eine Spannungssteuerung übertragen wird.
• Der Montageort des Ofens erfüllt die in Abb. 5 und Tabelle 2 angegebenen Sicherheitsmindestabstände.

Diese Abstände müssen unbedingt eingehalten werden, da ein Abweichen Brandgefahr verursacht. In einer Sauna darf nur ein Saunaofen installiert werden.

FÜHLER 60 mm 80 mm min. 1100 70mm min. 150 mm

60mm 30 mm min. 20 mm min. 1900 mm

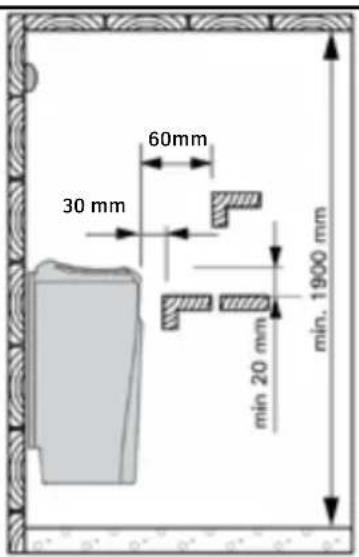

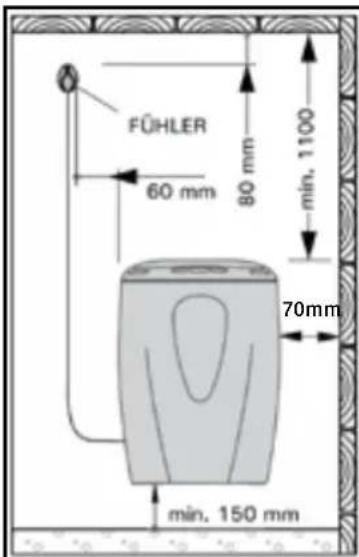

Abb. 5 Sicherheitsmindestabstände des Saunaofens

>1000 mm 360° 180° >500 mm

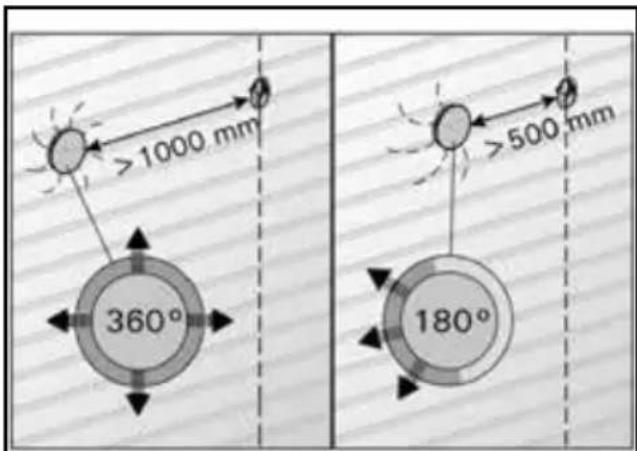

Abb. 6 Mindestabstand des Fühlers zu Luftschlitzen

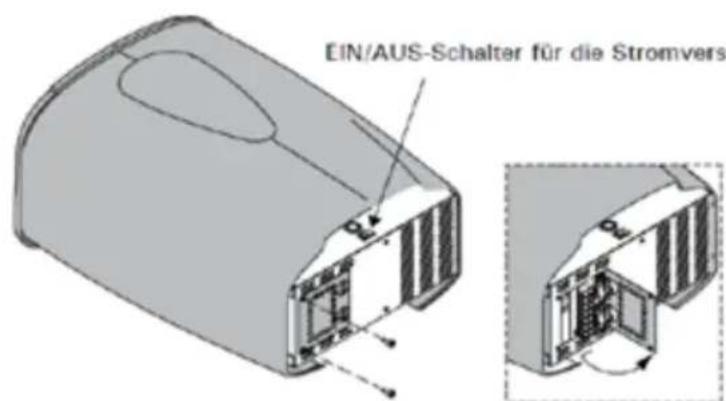

EIN/AUS-Schalter für die Stromvers

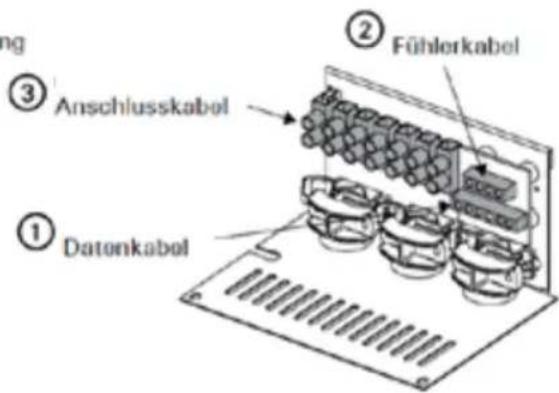

Abb. 7 Befestigung des Anschlusskabels

① ③ Anschlusskabel ② Fühlerkabel ① Datenkabel

Befestigung des Anschlusskabels am Saunaofen

Die Befestigung des Anschlusskabels geschieht am leichtesten, wenn der Saunaofen nicht fest montiert ist. Siehe Abbildung 7. Die Leiter des Datenkabels sind an die Kabelklemme (1) des Datenkabels nach dem Prinzip Farbe zu Farbe zu klemmen.

Befestigung des Saunaofens an der Wand

Das Montagegestell des Saunaofens ist am Saunaofen befestigt. Entfernen Sie die Verriegelungsschraube des Montagegestells und nehmen das Gestell vom Saunaofen ab. 1. Befestigen Sie das Montagegestell mit den dazu gelieferten Schrauben an der Wand und beachten Sie die in Abb. 5 und in Tabelle 2 angeführten Sicherheitsmindestabstände. Die Anbringung des Montagegestells ist in Abb. 8 dargestellt.

ACHTUNG! An den Stellen, an denen die Befestigungsschrauben angebracht werden, sollte sich hinter den Paneelen als Stütze z.B. ein Brett befinden, in dem die Schrauben fest sitzen. Falls sich hinter den Paneelen keine Bretter befinden, können diese auch vor den Paneelen angebracht werden.

1. Heben Sie den Saunaofen so auf das Gestell an der Wand, dass die Befestigungshaken unten am Gestell hinter den Rand des Saunaofenrumpfes kommen und die Nut im oberen Teil des Ofens gegen das Montagegestell gedrückt wird. 3. Schrauben Sie den oberen Rand des Saunaofens am Montagegestell fest.

Installation des Saunaofens in einer Nische

Der Saunaofen kann in einer Wandnische angebracht werden, deren Höhe min. 1900 mm beträgt. Siehe Abb. 9.

Schutzgeländer

Falls um den Saunaofen ein Schutzgeländer gebaut wird, muss dies unter Berücksichtigung der in Abb. 5 und Tabelle 2 angegebenen Mindestsicherheitsabstände geschehen.

Elektroanschlüsse

Der Anschluss des Saunaofens ans Stromnetz darf nur von einem zugelassenen Elektromonteur unter Beachtung der gültigen Vorschriften ausgeführt werden. Siehe Kapitel «Befestigung des Anschlusskabels am Saunaofen». Die Kabel vom Saunaofen zur Wärmesteuerung und zum Signallicht müssen in ihrer Querschnittsfläche dem Netzkabel des Saunaofens entsprechen. Der Saunaofen wird halbfest an die Klemmdose an der Saunawand befestigt. Siehe Abb. 10. Als Anschlusskabel wird ein Gummikabel vom Typ H07RN-F oder ein entsprechendes Kabel verwendet.

ACHTUNG! PVC-isolierte Kabel dürfen wegen ihrer schlechten Hitzebeständigkeit nicht als Anschlusskabel des Saunaofens verwendet werden. Die Klemmdose muss spritzwasserfest sein und darf höchstens 50 cm über dem Fussboden angebracht werden.

Falls der Anschluss oder die Montagekabel in die Sauna oder die Saunawände in einer Höhe über 100 cm über dem Boden münden, müssen sie belastet mindestens eine Temperatur von 170 °C aushalten (z.B. SSJ). Elektrogeräte, die höher als 100 cm vom Saunaboden angebracht werden, müssen für den Gebrauch bei 125 °C Umgebungstemperatur zugelassen sein (Vermerk T125). Die VE-Saunaöfen sind zusätzlich zum Netzanschluss mit einer Klemme (P) (nicht Modell 230 V, 1-Phase) ausgestattet, welche die Möglichkeit zur Steuerung der Elektroheizung bietet. Siehe Abb. 11a. Das Steuerungskabel für die Elektroheizung wird direkt zur Klemmdose des Saunaofens gelegt und von dort aus ein Gummikabel der gleichen Stärke weiter zur Reihenklemme des Saunaofens.

OfenModell und Masse	Leistung	Saunakabine			Min. Abstand des Ofens					Anschlusskabel
		Rauminhalt		Höhe	Amin.	Bmin.	Cmin.	ZurDecke	ZumBoden	400 V 3N~	Sicherung
Breite 410 mmTiefe 310 mmHöhe 580 mmGewicht 15 kgSteine max. 25 kg	kW	Siehe Seite 8«Leistung des Saunaofens» Siehe Abb. 5.min m^3	max m^3	minmm	*)mm mm		**)mm	min.mm	min.mm	^2	A
V80E-1	8,0	7	12	1900	70	30	60	1100	150	3 x 6,0	1 x 35

Tabelle 2. Montageinformationen zum Saunaofen

*) von der Seitenfläche zur Wand oder zur oberen Bank

**) von der Vorderfläche zur oberen Bank oder zum oberen Geländer

145 mm 250 mm 120 mm 240 mm min 290 mm min 220 mm

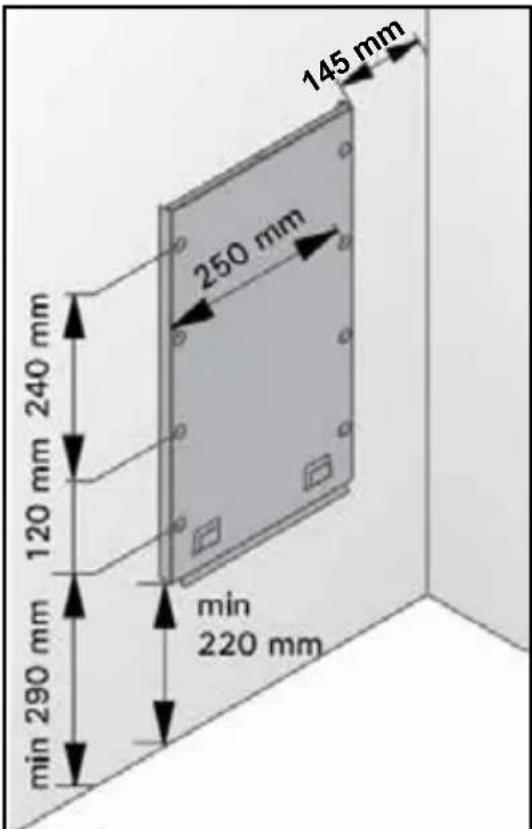

Abb. 8 Platz des Montagegestells des Saunaofens

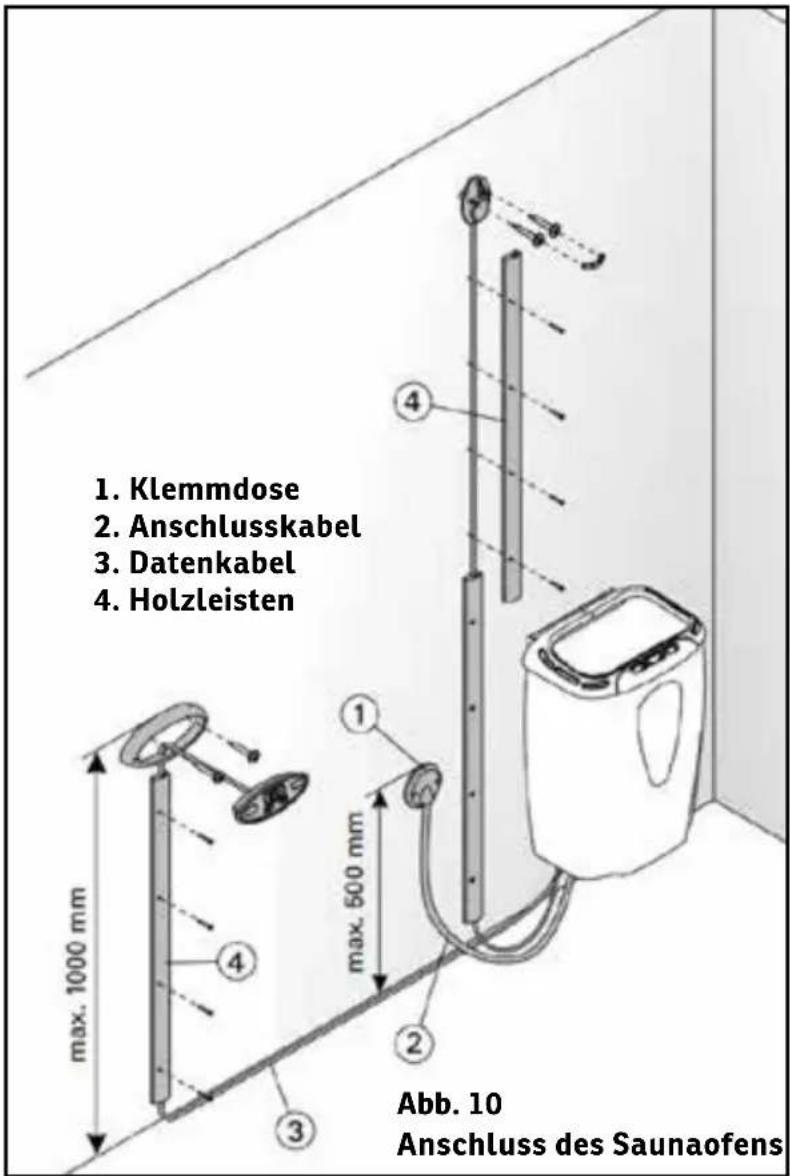

1. Klemmdose 2. Anschlusskabel 3. Datenkabel 4. Holzleisten max. 1000 mm max. 500 mm Abb. 10 Anschluss des Saunaofens

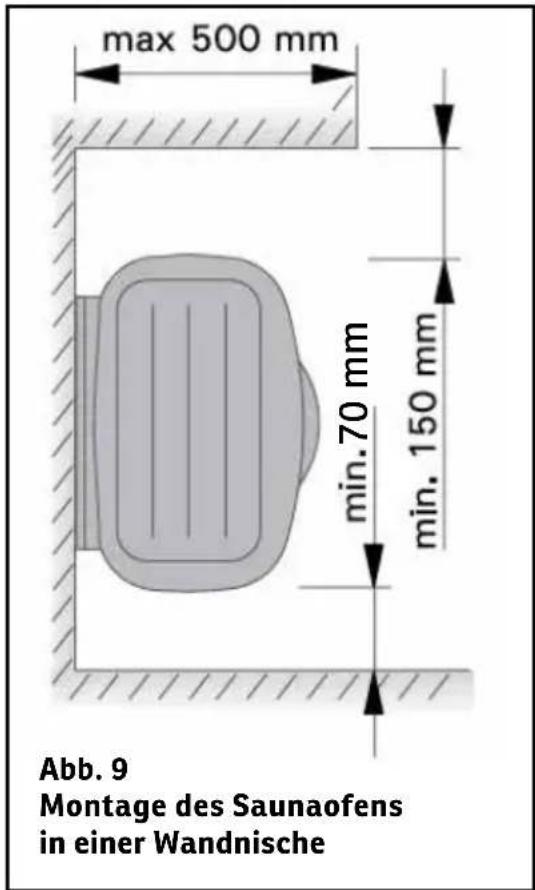

max 500 mm min.70 mm min. 150 mm Abb. 9 Montage des Saunaofens in einer Wandnische

Montage des Temperaturfühlers

Installieren Sie den Fühler wie in Abb. 5 dargestellt. Verbinden Sie das Fühlerkabel Farbe an Farbe mit dem Anschluss im Ofen.

ACHTUNG! Der Temperaturfühler darf nicht näher als 1000 mm an einen Mehrrichtungs-Luft-schlitz oder näher als 500 mm an einen Luft-schlitz angebracht werden, der vom Fühler wegzeigt. Siehe Abbildung 6.

Der Luftzug in der Nähe von Luftschlitzen kühlt den Fühler ab, was zu ungenauen Temperaturmessungen am Steuergerät führt. Dies kann zu einer Überhitzung des Ofens führen.

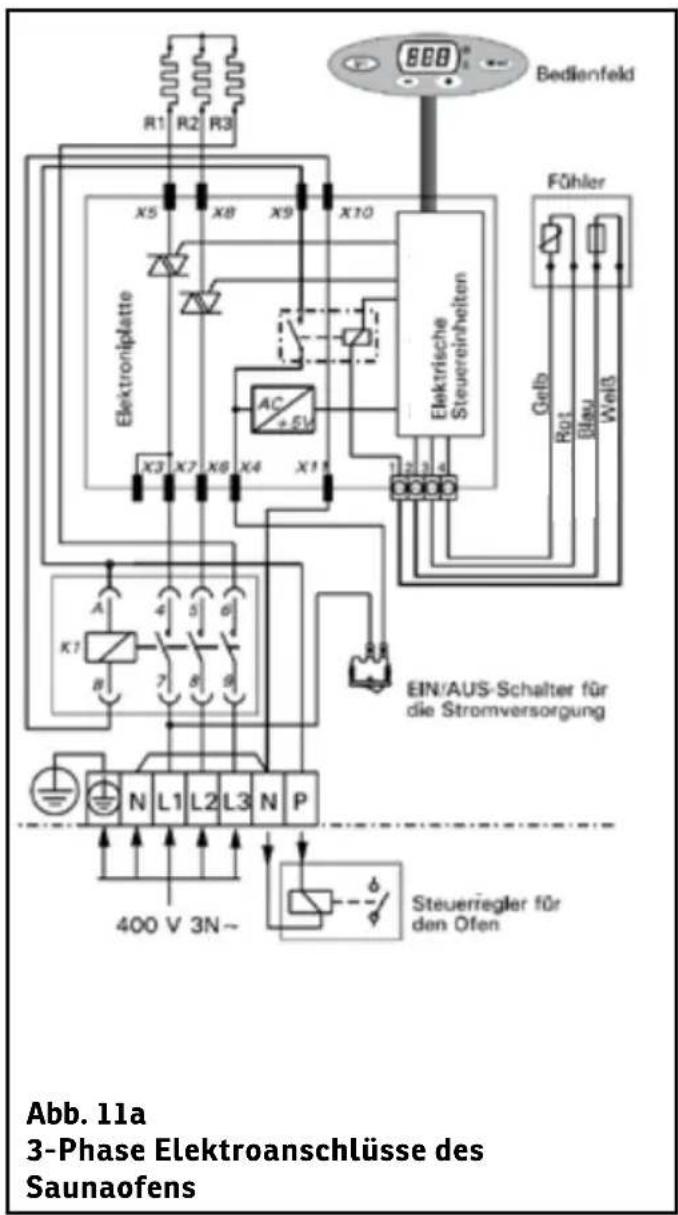

R1 R2 R3 X5 X8 X9 X10 Elektronplatte AC +5V X3 X7 X8 X4 X1 Elektrische Steuereinheiten Bedienfeld Föhler Golb Rot Blau Well EIN/AUS-Schalter für die Stromversorgung K1 A 4 5 6 B 7 8 9 N L1 L2 L3 N P 400 V 3N~ Steuerregler für den Ofen Abb. 11a 3-Phase Elektroanschlüsse des Saunaofens

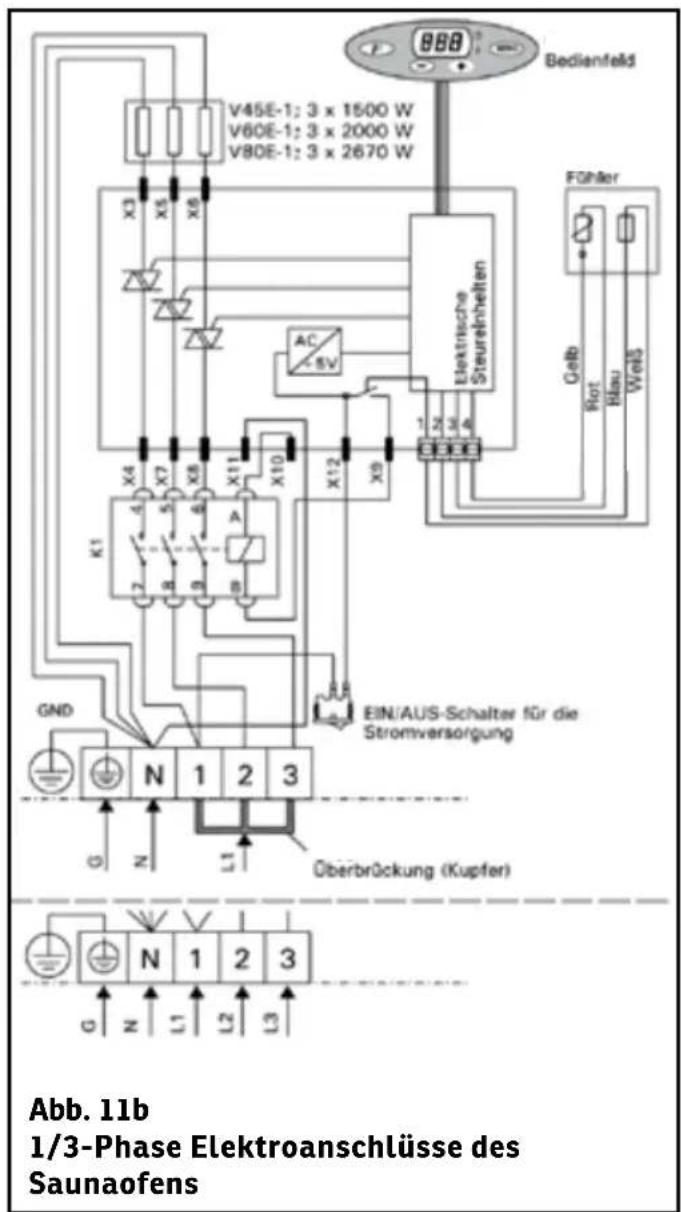

V45E-1: 3 x 1500 W V60E-1: 3 x 2000 W V80E-1: 3 x 2670 W Bedienfeld Föhler Elektrische Steureinheiten X3 X5 X6 AC -5V 1 Zn 3.4 X4 X7 X8 X11 X10 X9 K1 GND N 1 2 3 EIN/AUS-Schalter für die Stromversorgung Überbrückung (Kupfer) G N L1 L2 L3 G N 1 2 3 Abb. 11b 1/3-Phase Elektroanschlüsse des Saunaofens

Zurückstellen der Überhitzungsschutzes

Das Fühlergehäuse enthält einen Temperaturfühler und einen Überhitzungsschutz. Wenn die Temperatur in der Umgebung des Temperaturfühlers zu stark ansteigt, unterbricht der Überhitzungsschutz die Stromzufuhr. Das Zurücksetzen des Überhitzungsschutzes wird in Abbildung 12 dargestellt.

ACHTUNG! Bevor Sie den Knopf drücken, müssen Sie die Ursache für die Auslösung des Überhitzungsschutzes ermitteln.

Montage des Bedienfeldes

Das Bedienfeld mit Niederspannung ist spritzwassergeschützt und kann frei wählbar montiert werden. Wird das Bedienfeld in den Saunaraum montiert, ist der Mindestsicherheitsabstand zum Saunaofen einzuhalten, und es soll nicht höher als ein Meter (1 m) montiert werden. In dem Saunaraum kann es z. B. an das Schutzgeländer des Saunaofens, an die Wand, oder an einem stabilen Teil der Saunabank befestigt werden. Das Bedienfeld kann im Wasch-, Umkleideoder Wohnraum montiert werden. Mit dem Bedienfeld wird ein ca. 3 m langes Datenkabel mitgeliefert, das bei Bedarf gekürzt werden kann. Auch 5 m und 10 m lange Kabel sind erhältlich. Mit dem Bedienfeld des VE-Saunaofens werden drei Abdeckleisten aus Holz für das Datenkabel mitgeliefert, sowie eine Montagemanschette mit zwei Schrauben, um das Bedienfeld in der gewünschten Höhe zu befestigen. Mit Hilfe der Kabelverrohrung in den Wandkonstruktionen lässt sich das Kabel verdeckt zur Montagestelle des Bedienfeldes legen, andernfalls ist eine Oberflächeninstallation durchzuführen.

Siehe Abb. 10. Die Signale des Datenkabels sind Schwachstromsignale, wodurch das Bedienfeld auf allen gewünschten Unterlagenmaterialien sicher montiert werden kann.

Montageanleitung des Bedienfeldes des VE-Sau-naofens

1. Die Montagemanschette des Bedienfeldes wird auf einem geeigneten Bedienplatz angebracht, wobei das Datenkabel durch die Manschette geführt wird, so dass es durch den angefertigten Schlitz in der Manschette zu liegen kommt. Dabei bleibt das Kabel zwischen der Befestigungssunterlage und der Manschette. In der Verpackung befinden sich zwei Befestigungsschrauben für die Montage des Bedienfeldes.

2. Das Bedienfeld wird am Rahmen durch Ziehen

einer zusätzlichen Kabelschlinge durch die Manschette angebracht. Das Bedienfeld rastet in die Montagemanschette mit Hilfe der seitlichen Federklemmen ein.

1. Bei Bedarf kann das Datenkabel mit Holzleisten (3 Stück) abgedeckt werden. 4. Das freie Ende des Datenkabels wird an die Klemme des Datenkabels des Saunaofens angeschlossen (Abb. 7: 1).

WICHTIG! Die farbkodierten Leiter des Kabels sind gemäss den Anweisungen Punkt «Befestigung des Anschlusskabels am Saunaofen» anzuschliessen.

Isolationswiderstand des Elektrosaunaofens

Bei der Endkontrolle der Elektroinstallationen kann bei der Messung des Isolationswiderstandes ein »Leck" auftreten, was darauf zurückzuführen ist, dass Feuchtigkeit aus der Luft in das Isolationsmaterial der Heizwiderstände eingetreten ist (bei Lagerung und Transport). Die Feuchtigkeit entweicht aus den Widerständen nach zwei Erwärmungen. Schalten Sie den Netzstrom des Elektrosaunaofens nicht über den Fehlerstromschutzschalter ein!

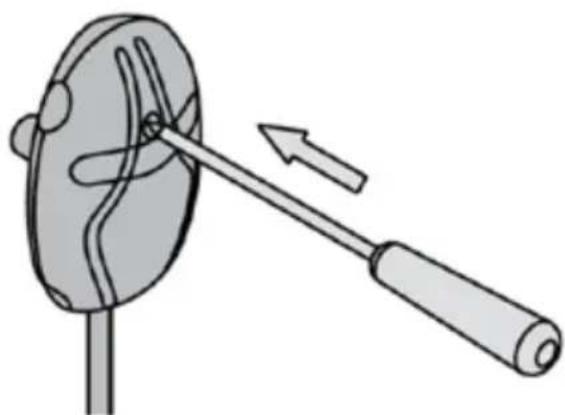

Abb. 12 Rücksetzknopf des Überhitzungsschutzes

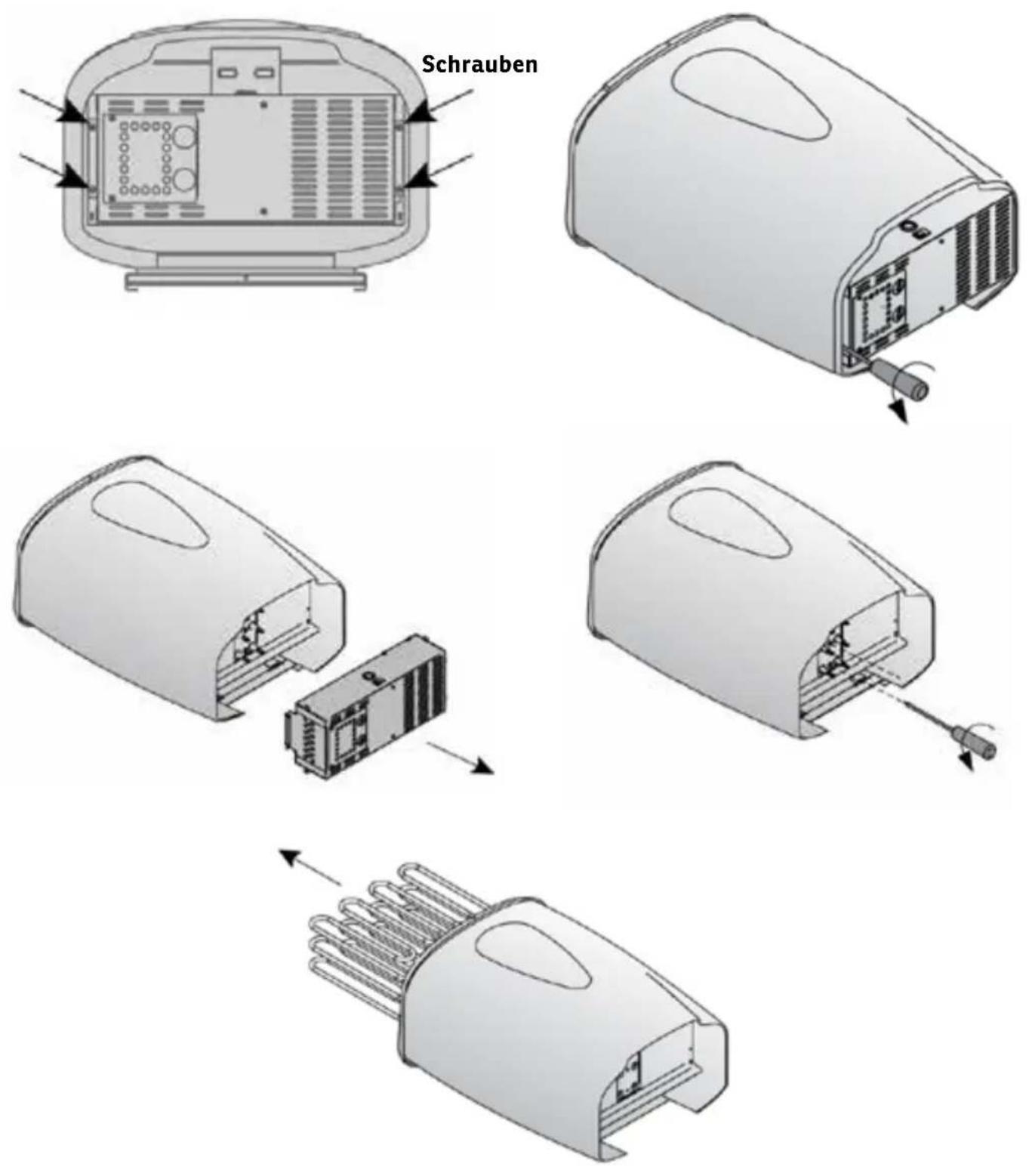

Austauschen der Heizelementen

FR

FRANCAIS

SAUNA BARRIQUE

SOIN & FOUR

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel: [phone]

0.14 Cent/Minute

N° Article diverse

Version 13.09.2023

01 - TABLE DES MATIÈRES

01 - TABLE DES MATIÈRES 20
02 - DIRECTIVES 21
03 - CONSEILS D'ENTRETIEN DU BOIS 22
04 - FOUR ÉLECTRIQUE 24
05 - CONTRÔLE ET RÉGLAGE 26
06 - AVERTISSEMENTS 28
07 - MESSAGES D'ERREUR 29
08 - INSTALLTION 30

05 - CONTRÔLE ET RÉGLAGE

1 2 I/O 80 7 6 3 MENU 4 5 Fig. 2

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel: [phone]

0.14 Cent/Minute

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel: [phone]

0.14 Cent/Minute
