BEDIENUNGSANLEITUNG Thermopinie 4 Sonnenkönig

01 - INHALTSVERZEICHNIS

01 - INHALTSVERZEICHNIS 02

05 - STEUERUNG UND EINSTELLUNG 08

07 - FEHLERMELDUNGEN 11

• Nicht mit leerem Magen oder direkt nach dem Essen in die Sauna gehen.

• Unbekleidet die Sauna betreten

• Vor dem Betreten der Sauna immer duschen — nicht nur aufgrund der Hygiene, sondern auch um den störenden Fettfilm der Haut zu entfernen

• Vor der Sauna gut abtrocknen (die trockene Haut schwitzt besser).

• Ein warmes Fussbad zuvor akklimatisiert den Körper und bereitet Sie auf die Wärme vor.

• Die Sauna dient der Entspannung -deshalb ruhig verhalten.

• Legen Sie ein grosses Badetuch auf die Sitzbank. Merke: da warme Luft nach oben steigt, ist es auf den oberen Bänken heisser. Für Sauna-Anfänger ist es ratsam, die Bänke der unteren oder mittleren Reihe zu bevorzugen.

• Um Schwindel oder gar einen Ohnmachtsanfall zu vermeiden, erheben Sie sich die letzten Minuten aus Ihre Liegeposition und setzen sich senkrecht. Bewegen Sie Ihre Beine, so sackt das Blut nicht in Ihren Unterkörper.

• Denken Sie an Ihre Gesundheit! Verlassen Sie die Sauna frühzeitig wenn Sie sich nicht wohl fühlen

• Ein Saunabad dauert zwischen und Minuten, jedoch nicht über 15 Minuten.

• In manchen Saunas ist es üblich, einen Aufguss durchzuführen. Nach einer Phase des Vorschwitzens (- Minuten) folgt der Aufguss als «Höhepunkt» (- Minuten) und evtl. noch eine Phase des Nachschwitzen von - Minuten.

• Verlassen oder betreten Sie die Sauna nicht während des Aufgusses.

• Um Ihre Atemwege zu kühlen und Sauerstoff zu tanken ist es üblich, etwa Minuten an die frische Luft zu gehen.

• Nach dem Verlassen der Sauna immer duschen -sowie vor der Nutzung des Tauchbeckens.

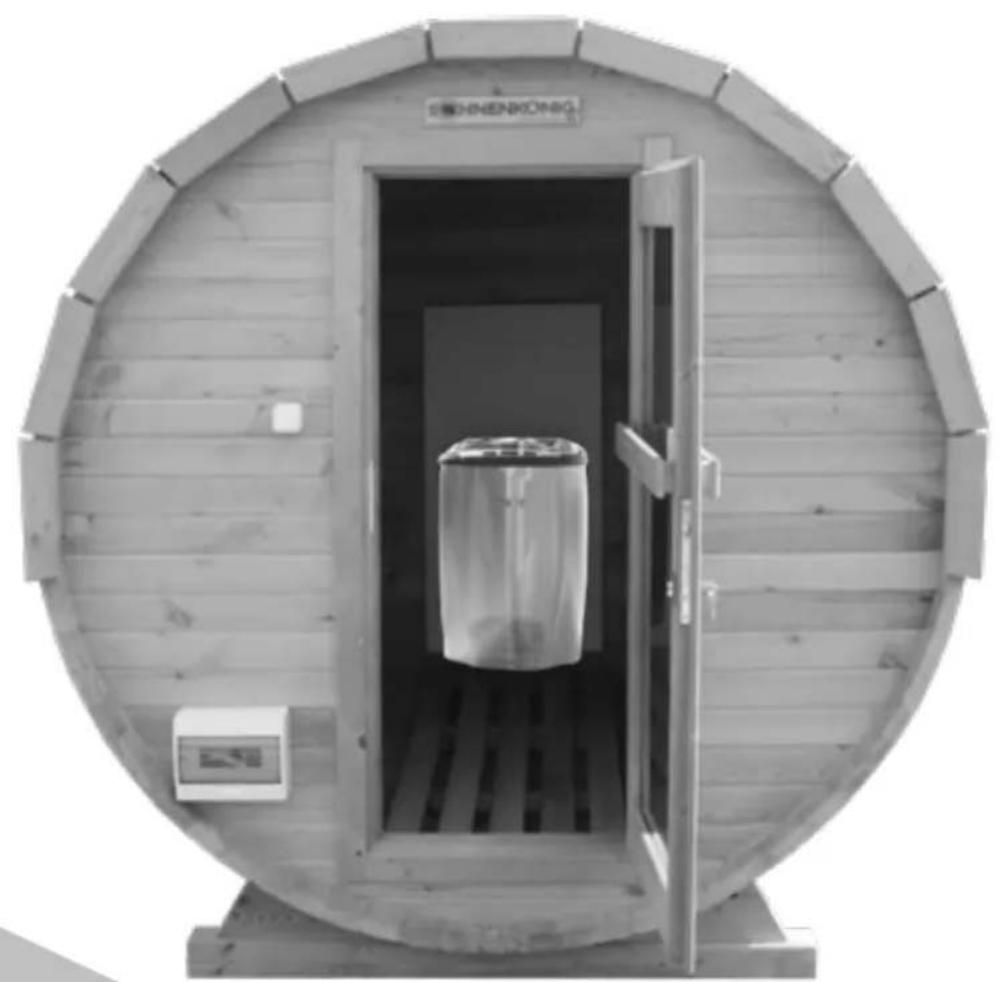

Bitte lesen und verstehen Sie diese Anleitung vollständig, bevor Sie versuchen, das Produkt zu montieren, zu betreiben oder zu installieren. Ein Saunafass ist eine Fasssauna für Draussen in Form eines grossen Fasses und bietet eine der besten Formen für Saunas an. Durch die Fass- form erfolgt eine schnelle Erwärmung, da die Luft im runden Innenraum besser zirkuliert. Das Design und die rustikalen Rundungen einer Son- nenkönig Outdoorsauna sind überall ein atrakti- ver Blickfang. Der Aufbau einer Fasssauna will sehr gut vorbe- reitet sein. So ist es zum Beispiel sinnvoll, vor dem eigentlichen Aufbau der Sauna sich Gedan- ken über den Standpunkt sowie den dazugehöri- gen Untergrund zu machen, auf dem die Sauna später stehen soll. Achten Sie darauf, dass die Sauna nicht direkt auf dem normalen Erdboden steht, die «Holzstandbeine» der Sauna würden sonst nicht lange standhalten. Ein Streifenfun- dament ist sicherlich der geeignetste Unter- grund, auf dem die Sauna stehen sollte. Dieses können Sie mit einigen Heimwerkerkenntnissen durchaus selbst betonieren. Bevor Sie Ihre Saunaoase errichten, sollten Sie sich bezüglich Baugenehmigungen kundig ma- chen. In verschiedenen Kantonen ist eine Bauge- nehmigung erforderlich. Die Bestimmungen sind regional unterschiedlich, jedoch kann Sie das örtliche Bauamt hierzu entsprechend informie- ren. Bitte befragen Sie auch Ihren Schornstein- feger. Alle von uns angebotenen Holzöfen sowie Elektroöfen haben das CE-Zertifikat und sind so- mit in Europa zugelassen.DE

03 HOLZ PFLEGEHINWEISE

• Eine gesundheitsfördernde Wirkung erzielen Sie nur, wenn die Abkühlung durch Kaltwasser und Frischluft stark genug ist.

• Ein warmes Fussbad ist auch nach dem Abkühlen empfehlenswert.

• So wird die noch im Körper verbliebene Wärme abgeführt und der Körper kühlt ab. Dies ist auch eine gute Vorbeugemassnahme gegen Erkältungen. Zudem wird durch das warme Fussbad ein Nach- schwitzen des Körpers verhindert.

• Wenn Sie entspannen wollen, können Sie sich in einen Ruheraum zurückziehen.

• Trinken Sie erst wieder nach dem letzten Saunagang. Keinen Alkohol! Empfehlenswert sind calcium- und magnesiumreiche Mineralwasser oder verdünnte Fruchtsäfte (mind. 1 Liter)

• Kinder unter 3 Jahren sollten definitiv nicht saunieren. Selbst für Kinder über 3 Jahren sollte die Temperatur deutlich niedriger sein, um Gesundheitsprobleme zu vermeiden. Da das Material der Sauna aus natürlichem, kanadischem Zedernholz und Thermoholz besteht, sind folgende Pflege- sowie Montagehinweise zu beachten:

• In den ersten zwei Jahren muss das Trocknungsverhalten des Holzes genau beobachtet werden. Hier- zu sollte man die Fasssauna von Zeit zu Zeit entspannen.

• In den kälteren Jahreszeiten sollte das Fass über die Nachstellvorrichtung entspannt werden. Dazu müssen Sie die Muttern etwas lösen. Sollte die Türe klemmen, können Sie mit Hilfe eines Hammers und einem Holzstück vorsichtig die Aussenbohlen nach aussen klopfen.

• In den wärmeren Jahreszeiten sollte die Sauna gespannt werden, da das Holz expandiert. Hierzu können Sie die Muttern leicht anziehen. (Vorsicht: bitte spannen Sie zwischen dem Holztürahmen ein Holzstück in die Mitte, damit dieser durch das Anziehen der Muttern eingedrückt wird.)

• Die aussen befestigten runden Blenden müssen an den Stössen einen Spielraum von ca. 5 mm auf- weisen. Bitte kontrollieren Sie dieses bei dem Nachspannen. Es kann vorkommen, dass die Blenden bei einem extremen Spannvorgang gelöst werden müssen.

• Sollte die Türe klemmen, müssen Sie Ihre Fasssauna über die Spannvorrichtung entspannen.

• Im Innenraum Ihrer Sauna dunkeln gewisse Stellen möglicherweise nach. Das sind normale Nut- zungserscheinungen und die Folge von Schwitzen. Eine Verbesserung ist möglich, eine vollständige Entfernung jedoch nicht. Reinigen Sie Ihre Sauna von innen mit Natron und Wasser.

• Legen Sie vor dem Saunagang immer Handtücher auf die Saunaliegen.

• Wir empfehlen nach dem Gebrauch immer einen gefüllten Eimer Wasser in die Sauna zu stellen, da- mit eine gewisse Luftfeuchtigkeit im Innenraum herrscht.

• Behandeln Sie die Aussenfläche der Sauna mindestens alle zwei Jahre mit Holzschutzmittel oder imprägnieren Sie sie mit Holzantiseptika. Die minimale Temperatur zum Auftragen dieser Mittel be- trägt +5 ° C

• Um die Enden der Holzbohlen vor Rissbildung zu schützen, behandeln Sie sie mit speziellen Mitteln. Wenn Sie die Enden mit dem gleichen Mittel behandeln, das Sie für die gesamte Sauna verwendet haben, tragen Sie es in drei Schichten auf.

• Um Ihre Sauna vor Pilzen, Schimmel oder Holzschädlingen zu schützen, behandeln Sie alle Innen- flächen mindestens einmal im Jahr mit speziellen Mitteln.DE

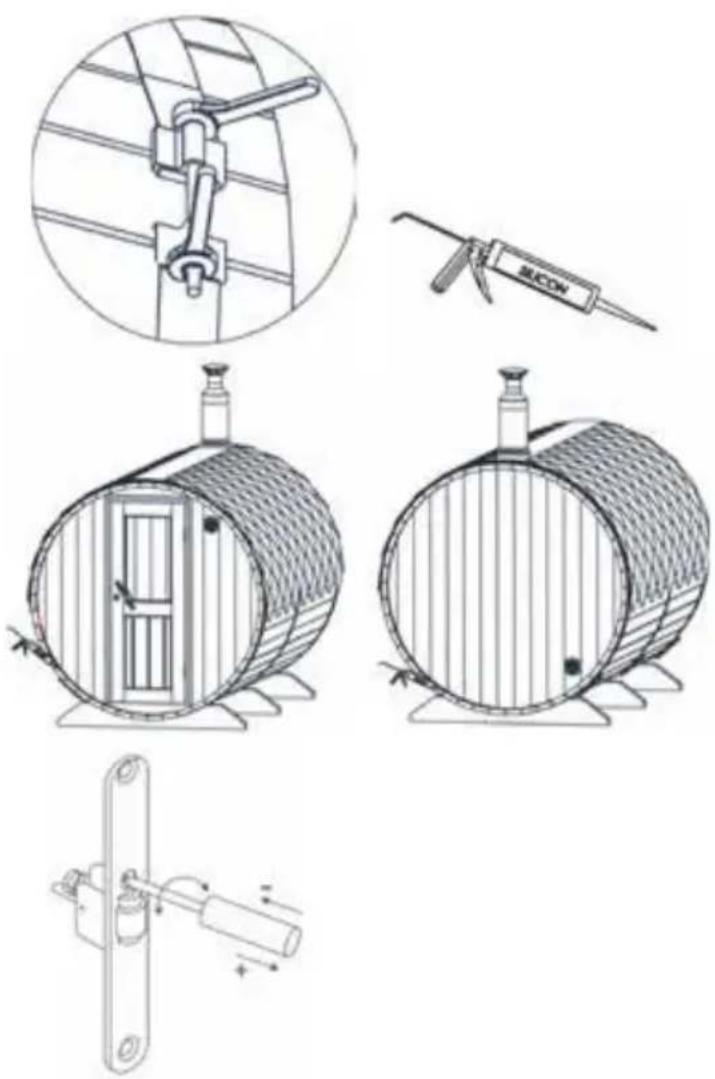

Edelstahlreifen Anziehen Ziehen Sie die Edelstahlreifen nach dem Trans- port fest. Achten Sie darauf, dass die Reifen im Frühling, Herbst und bei Regenwetter gespannt sind (aber vermeiden Sie zu starke Spannung). In der heissen Jahreszeit ist ein geringfügiges Durchhängen der Reifen zulässig. Die Edel- stahlreifen können bei Bedarf angezogen wer- den. Dies ist jedoch nicht dringend erforderlich. Es ist notwendig, die Spannung der Reifen zu be- obachten und sie entsprechend den Witterungs- bedingungen zu lockern oder festzuziehen. Re- gulieren Sie die Reifen nur bei Bedarf, da eine vorzeitige Regulierung zu einem Durchhängen der Tür oder einer Beschädigung der Saunapro- file führen kann. Nachdem Sie die Sauna am Ort ihrer Bestimmung fest installiert haben, behan- deln Sie die Fugen zwischen den Saunawänden und den Profilen mit geeignetem Silikon. Falls Ihre Sauna eine Glastür mit Rollenschloss hat, regulieren Sie das Schloss, bevor Sie die Sauna benutzen. Dies kann leicht durch Drehen der Regulierschraube der Rollenverriegelung erfolgen. Das Schloss muss sich frei bewegen und die Tür fest verriegeln.DE

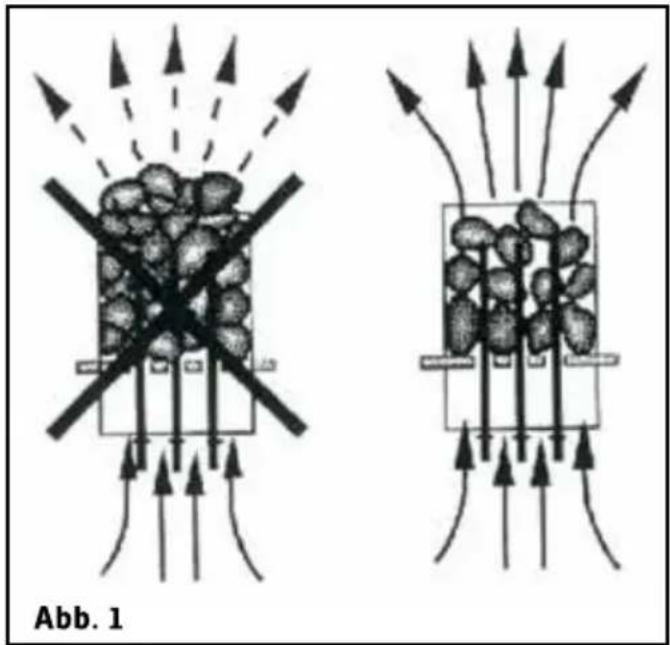

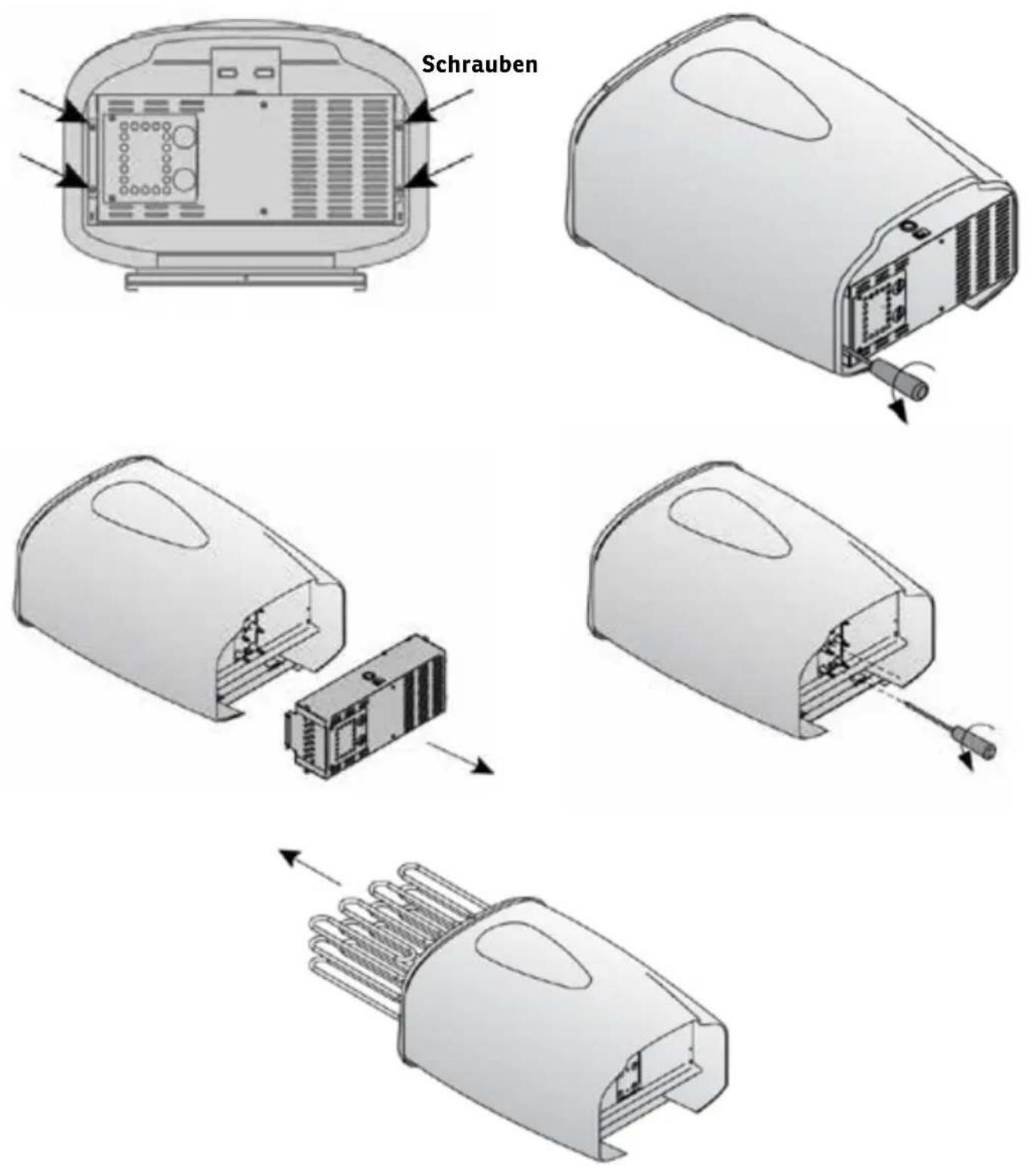

04 ELEKTROOFEN Der Ofen dient zum Erwärmen von Saunakabi- nen auf Saunatemperatur. Die Verwendung zu anderen Zwecken ist verboten. Aufschichten der Saunaofensteine Die passenden Steine für einen Elektrosaunaofen haben einen Durchmesser von – cm. Als Sau- naofensteine sollten speziell für Saunaöfen ge- dachte, bekannte, massive Bruchsteine verwen- det werden. Die Verwendung leichter, poröser und gleichgrosser keramischer Steine ist verbo- ten, da durch sie die Widerstände überhitzt und beschädigt werden können. Als Saunaofensteine dürfen auch keine weichen Topfsteine verwendet werden. Die Steine sollten vor dem Aufschichten von Steinstaub befreit werden. Die Steine werden auf den Rost in den Saunaofen in die Zwischen- räume der Heizelemente so gesetzt, dass die Steine einander tragen. Das Gewicht der Steine darf nicht von den Heizelementen getragen wer- den. Die Steine dürfen nicht zu dicht gesetzt wer- den, damit die Luftzirkulation nicht behindert wird. Auch dürfen die Steine nicht eng zwischen den Heizelementen verkeilt werden, die Steine sollten locker gesetzt werden. Sehr kleine Steine sollen nicht in den Saunaofen gelegt werden. Die Steine sollen die Heizelemente vollständig bede- cken, sie dürfen aber nicht hoch über den Sauna- ofen herausragen. Siehe Abb. . Während des Ge- brauchs werden die Steine spröde. Aus diesem Grund sollten die Steine mindestens einmal jähr- lich neu aufgeschichtet werden, bei starkem Ge- brauch öfter. Bei dieser Gelegenheit entfernen Sie bitte auch Staub und Gesteinssplitter aus dem unteren Teil des Saunaofens und erneuern beschädigte Steine. Die Garantie kommt nicht für Schäden auf, die durch Verwendung anderer als vom Werk empfohlener Saunaofensteine entste- hen. Die Garantie kommt auch nicht für Schäden des Saunaofens auf, die durch Verstopfung der Luftzirkulation durch bei Gebrauch spröde ge- wordene Steine oder zu kleine Steine entstehen. In der Steinkammer oder in der Nähe des Sauna- ofens dürfen sich keine Gegenstände oder Geräte befinden, die die Menge oder die Richtung des durch den Saunaofen führenden Luftstroms än- dern, und somit eine Überhitzung der Widerstän- de sowie Brandgefahr der Wandflächen verursa- chen! Aufguss Die Saunaluft trocknet bei Erwärmung aus, da- her sollte zur Erlangung einer angenehmen Luftfeuchtigkeit auf die heissen Steine des Sau- naofens Wasser gegossen werden. Mit der Was- sermenge wird die für angenehm empfundene Aufgussfeuchtigkeit reguliert. Wenn die Luft- feuchtigkeit passend ist, schwitzt die Haut des Badenden und das Atmen in der Sauna fällt leicht. Es empfiehlt sich, zunächst nur kleine Mengen Wasser auf die Steine zu giessen, damit die Wirkung der Feuchtigkeit auf die Haut er- probt werden kann. Zu hohe Temperaturen und Feuchtigkeitsprozente fühlen sich unangenehm an. Ein langer Aufenthalt in einer heissen Sauna führt zum Ansteigen der Körpertemperatur, was gefährlich sein kann. Die Kapazität der Sauna- kelle sollte höchstens , l betragen. Auf die Steine sollten keine grösseren Wassermengen auf einmal gegossen werden, da beim Verdamp- fen sonst kochend heisses Wasser auf die Baden- den spritzen könnte. Achten Sie auch darauf, dass Sie kein Wasser auf die Steine giessen, wenn sich jemand in deren Nähe befindet. Der heisse Dampf könnte Brandwunden verursachen.DE

Aufgusswasser Als Aufgusswasser sollte nur Wasser verwendet werden, das die Qualitätsvorschriften für Haus- haltswasser erfüllt. Wichtige Faktoren für die Wasserqualität sind:

• Humusgehalt (Farbe, Geschmack, Ablagerungen); Empfehlung unter mg/l.

• Eisengehalt (Farbe, Geruch, Geschmack,

• Ablagerungen); Empfehlung unter , mg/l.

• Härtegrad; die wichtigsten Stoffe sind Mangan (Mn) und Kalzium (Ca) oder Kalk; Empfehlung für Mangan unter , mg/l und für Kalzium unter mg/l. Bei Verwendung kalkhaltigen Wassers verbleibt auf den Steinen und Metalloberflächen des Sau- naofens eine helle, cremeartige Schicht. Die Ver- kalkung der Steine schwächt die Aufgusseigen- schaften ab. Bei Verwendung eisenhaltigen Wassers verbleibt auf der Ofenoberfläche und den Widerständen eine rostige Schicht, die Kor- rosion verursacht. Die Verwendung von humus- und chlorhaltigem Wasser sowie von Meerwas- ser ist verboten. Im Aufgusswasser dürfen nur für diesen Zweck ausgewiesene Duftstoffe ver- wendet werden. Befolgen Sie die Anweisungen auf der Packung. Temperatur und Feuchtigkeit in der Saunakabine Zur Messung der Temperatur und Feuchtigkeit gibt es Messgeräte, die für den Gebrauch in einer Sauna geeignet sind. Es ist allerdings unmöglich, allgemeingültig und genau die zum Saunen ge- eigneten Temperaturen oder Feuchtigkeitspro- zente zu nennen, da jeder Mensch die Wirkung des Aufgusses in der Sauna anders empfindet. Das eigene Empfinden ist das beste Thermome- ter des Badenden! Eine sachgemässe Ventilation in der Sauna ist wichtig, denn die Saunaluft muss sauerstoffreich und leicht zu atmen sein. Siehe auf Seite «Ventilation in der Saunakabine» Menschen empfinden das Saunen als gesund und erfrischend. Das Saunen säubert, erwärmt, entspannt, beruhigt, lindert psychische Be- drücktheit und bietetals ruhiger Ort die Möglich- keit zum Nachdenken.DE

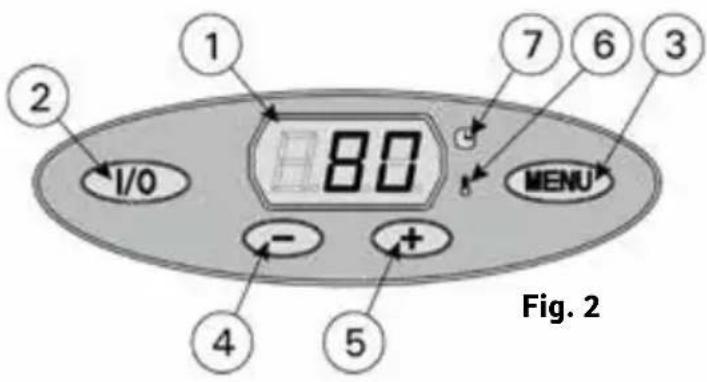

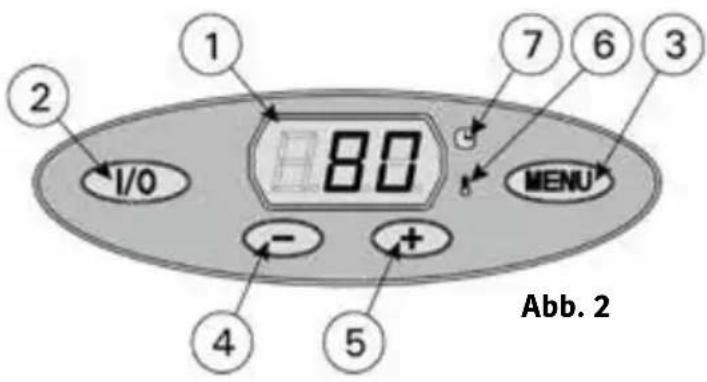

05 STEUERUNG UND EINSTELLUNG

2. Ein/Aus-Schalter des Ofens

6. Temperaturkontrollleuchte

7. Kontrollleuchte für die Zeitwahl

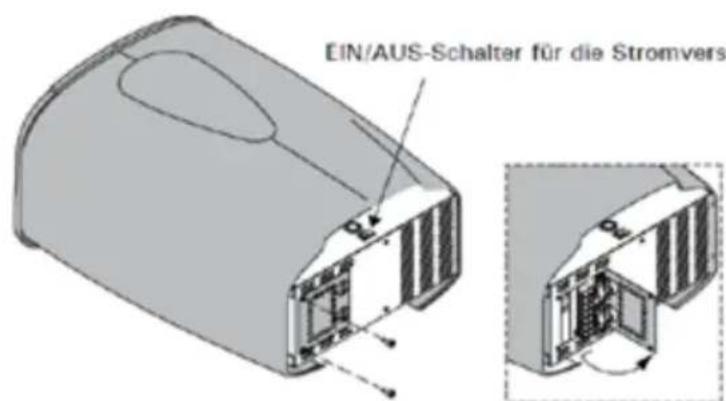

*) Gedrückt halten, damit die Werte sich schneller ändern. Ein- und Ausschalten des Saunaofens Wenn der Ofen an die Stromquelle angeschlos- sen ist und der Schalter für die Stromversor- gung (vorne am Schaltergehäuse hinter der Schutzabdeckung unten an der Vorderseite des Ofens) (siehe Abb. ) eingeschaltet ist (Position ), befindet sich der Ofen im Standby-Modus (Kontrollleuchte des Schalters I/ leuchtet). Drücken Sie auf dem Bedien- feld die I/O-Taste, um den Ofen einzuschalten. Es wird ein Geräusch, wie »klick” zu hören sein, um anzuzeigen, dass der Sicherheitsschalter ak- tiviert ist. Sobald der Ofen eingeschaltet ist, blinkt das Signallämpchen und im Display er- scheint die eingestellte Temperatur. Nach fünf Sekunden zeigt das Display die in der Saunakabi- ne herrschende Temperatur. Sobald die ge- wünschte Temperatur in der Saunakabine er- reicht wurde, werden die Heizelemente auto- matisch ausgeschaltet. Um die gewünschte Temperatur beizubehalten, schaltet das Steuer- gerät die Heizelemente in regelmässigen Zeitab- ständen ein und aus. Der letzte Dezimalpunkt im Display leuchtet, wenn die Heizelemente einge- schaltet sind. Der Ofen wird ausgeschaltet, wenn die I/O-Taste gedrückt wird, die eingestellte Ein- schaltzeit abläuft oder ein Fehler auftritt. Steuerung des Saunaofens Über das Bedienfeld des Ofens können Sauna- temperatur und Einschaltdauer von jedem Be- nutzer individuell nach Wunsch eingestellt wer- den (siehe Abb. ). Der Ofen kann ausserdem über eine Taste des Bedienfelds so programmiert werden, dass er sich zu einem bestimmten Zeit- punkt einschaltet. Die Werkseinstellungen des Ofens lauten wie folgt:

• Einschaltdauer Stunden

• Vorwahlzeit Stunden Abb. DE

Basis-Modus (Ofen ein) Die Anzeige zeigt die Temperatur in der Saunakabine an. Basis-Modus (Vorwahlzeit läuft, Ofen aus) Die sich verringernde Vorwahlzeit wird bis zum Stand von null ange- zeigt, und anschliessend wird der Ofen eingeschaltet. Öffnen Sie das Einstellungsmenü, indem Sie die MENU-Taste drücken. Temperatur in der Saunakabine Das Display zeigt die Temperatureinstellung für die Saunakabine an. Die Kontrollleuchte blinkt.

• Ändern Sie die Einstellung mit den Tasten – und + auf die gewünschte Temperatur. Der Einstellbereich beträgt – °C. Gehen Sie zur nächsten Einstellung über, indem Sie die MENU-Taste drücken. Verbleibende Einschaltzeit Stellen Sie mit den Tasten – und + die verbleibende Einschaltzeit ein. Beispiel: Der Saunaofen wird 3 Stunden und 30 Minuten lang laufen. Vorwahlzeit (zeitgesteuertes Einschalten)

• Drücken Sie die Taste +, bis die maximale Einschaltzeit überschritten ist. Die Kontrollleuchte blinkt.

• Wählen Sie mit den Tasten – und + die gewünschte Vorwahlzeit aus. Die Zeit kann für bis zu Stunden in Schritten von Minuten und ab bis zu Stunden in Schritten von einer Stunde eingestellt werden. Beispiel: Der Saunaofen wird in 10 Minuten eingeschaltet. Drücken Sie die MENU-Taste, um die Einstellungen zu beenden. Abb. 3a GrundeinstellungenDE

Standby des Ofens Unterbrechen Sie die Stromzufuhr zur Elektronik des Ofens (siehe Abb. ). Halten Sie die MENU-Taste gedrückt und schalten Sie die Stromzufuhr wieder ein. Warten Sie, bis im Display die Nummer der Programmversion er- scheint.

• Drücken Sie +, um die maximale Einschaltzeit zu verändern.

• Drücken Sie –, um die Einstellung des Fühlerwerts zu verändern. Maximale Einschaltzeit Die maximale Einschaltzeit kann mit den Tasten – und + geändert werden. Einstellbereich: Familiensaunen – h, öffentliche Saunen in Apartmentgebäuden – h. Beispiel: Der Saunaofen wird von Beginn an 4 Stunden lang laufen. (Die verbleibende Einschaltzeit kann geändert werden, siehe Abb. 3a.) Einstellung des Fühlerwerts Die Messwerte können um - Einheiten korrigiert werden. Die Ein- stellung betrifft nicht den gemessenen Temperaturwert direkt, sondern ändert die Messkurve. Drücken Sie die MENU-Taste. Der Ofenschaltet in den Standby-Modus um. 06 WARNUNGEN

• Meer- und feuchtes Klima können die Metalloberflächen des Saunaofens rosten lassen.

• Benutzen Sie die Sauna wegen der Brandgefahr nicht zum Kleider- oder Wäschetrocknen, ausserdem können die Elektrogeräte durch die hohe Feuchtigkeit beschädigt werden.

• Achtung vor dem heissen Saunaofen. Die Steine so wie das Gehäuse werden sehr heiss und können die Haut verbrennen.

• Auf die Steine darf nicht zuviel Wasser auf einmal gegossen werden, da das auf den heissen Steinen verdampfende Wasser die Haut verbrennen kann.

• Kinder, Gehbehinderte, Kranke und Schwache dürfen in der Sauna nicht alleingelassen werden.

• Gesundheitliche Einschränkungen bezogen auf das Saunen müssen mit dem Arzt besprochen werden.

• Eltern dürfen ihre Kinder nicht in die Nähe des Saunaofens lassen.

• Über das Saunen von Kleinkindern sollten Sie sich in der Mütterberatungsstelle beraten lassen. Alter, Saunatemperatur, Saunadauer?

• Bewegen Sie sich in der Sauna mit besonderer Vorsicht, da die Bänke und der Fussboden glatt sein können.

• Gehen Sie nicht in die Sauna, wenn Sie unter dem Einfluss von Narkotika (Alkohol, Medikamenten, Drogen usw.) stehen. Abb. b Weitere EinstellungenDE

07 - FEHLERMELDUNGEN

Falls sich der Saunaofen nicht erwärmt, überprüfen Sie folgende Punkte:

• Strom ist eingeschaltet.

• Das Thermostat ist auf eine höhere als in der Sauna herrschende Temperatur eingestellt.

• Die Sicherungen ( St.) des Saunaofens sind heil.

• Der Temperaturschutz ist nicht entriegelt worden (Siehe Abb. )

• Der Uhrschalter ist auf den Bereich gestellt, in dem sich der Saunaofen erwärmt. Wenn eine Störung auftritt, wird der Ofen abgeschaltet, und auf dem Bedienfeld wird eine Fehler- meldung im Format »E (Nummer)” angezeigt, die Hilfe bei der Störungsbeseitigung bietet. ACHTUNG! Alle Wartungsmassnahmen müssen von qualifiziertem technischem Personal durchgeführt werden. Beschreibung Abhilfe ER 1 Messkreis des Temperaturfühlers unterbrochen. Prüfen Sie die roten und gelben Kabel zum Temperaturfühler und deren Verbindungen (siehe Abb. 11) auf Fehler. ER 2 Kurzschluss im Messkreis des Temperaturfühlers. Prüfen Sie die roten und gelben Kabel zum Temperaturfühler und deren Verbindungen (siehe Abb. 11) auf Fehler. Tabelle 1 FehlermeldungenDE

Vor der Montage Bevor Sie den Saunaofen installieren, lesen Sie die Montageanleitung und überprüfen Sie folgende Dinge:

• Ist der zu montierende Saunaofen in Leistung und Typ passend für die Saunakabine? Die Rauminhaltswerte in Tabelle dürfen weder über noch unterschritten werden.

• Sind genug Saunaofensteine von guter Qualität vorhanden?

• Ist die Netzspannung für den Saunaofen geeignet?

• Falls das Haus elektrisch beheizt wird, benötigt der Steuerkreis (Kontaktor) der Heizung ein Zwi- schenrelais, um die Steuerfunktion auf potentialfrei zu stellen, da vom Saunaofen bei Gebrauch eine Spannungssteuerung übertragen wird.

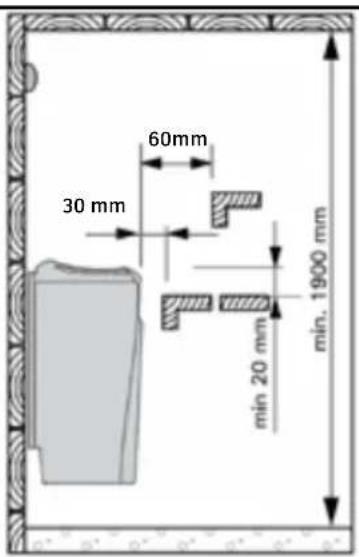

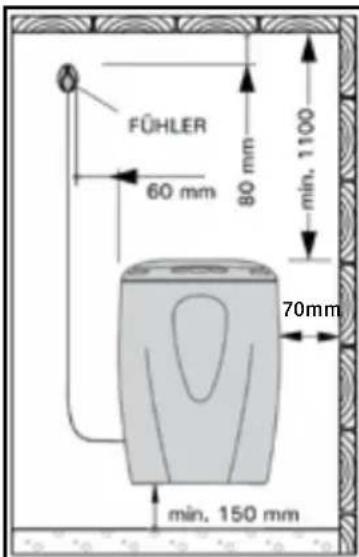

• Der Montageort des Ofens erfüllt die in Abb. und Tabelle angegebenen Sicherheitsmindestab- stände. Diese Abstände müssen unbedingt eingehalten werden, da ein Abweichen Brandgefahr verursacht. In einer Sauna darf nur ein Saunaofen installiert werden. 70mm 30 mm 60mm Abb. 5 Sicherheitsmindestabstände des Saunaofens Abb. 7 Befestigung des Anschlusskabels Abb. 6 Mindestabstand des Fühlers zu LuftschlitzenDE

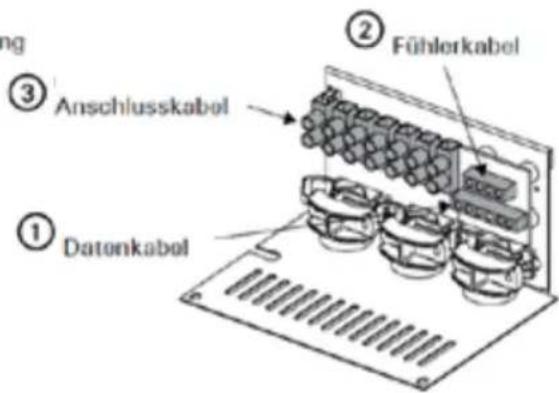

Tabelle 2. Montageinformationen zum Saunaofen Befestigung des Anschlusskabels am Saunaofen Die Befestigung des Anschlusskabels geschieht am leichtesten, wenn der Saunaofen nicht fest mon- tiert ist. Siehe Abbildung . Die Leiter des Daten- kabels sind an die Kabelklemme () des Datenka- bels nach dem Prinzip Farbe zu Farbe zu klemmen. Befestigung des Saunaofens an der Wand Das Montagegestell des Saunaofens ist am Sau- naofen befestigt. Entfernen Sie die Verriege- lungsschraube des Montagegestells und neh- men das Gestell vom Saunaofen ab. . Befestigen Sie das Montagegestell mit den dazu gelieferten Schrauben an der Wand und beachten Sie die in Abb. und in Tabelle angeführten Sicherheits- mindestabstände. Die Anbringung des Montage- gestells ist in Abb. dargestellt. ACHTUNG! An den Stellen, an denen die Befesti- gungsschrauben angebracht werden, sollte sich hinter den Paneelen als Stütze z.B. ein Brett be- finden, in dem die Schrauben fest sitzen. Falls sich hinter den Paneelen keine Bretter befinden, können diese auch vor den Paneelen angebracht werden. . Heben Sie den Saunaofen so auf das Gestell an der Wand, dass die Befestigungshaken unten am Gestell hinter den Rand des Saunaofenrumpfes kommen und die Nut im oberen Teil des Ofens gegen das Montagegestell gedrückt wird. . Schrauben Sie den oberen Rand des Saunaofens am Montagegestell fest. Installation des Saunaofens in einer Nische Der Saunaofen kann in einer Wandnische ange- bracht werden, deren Höhe min. mm be- trägt. Siehe Abb. . Schutzgeländer Falls um den Saunaofen ein Schutzgeländer ge- baut wird, muss dies unter Berücksichtigung der in Abb. und Tabelle angegebenen Mindestsi- cherheitsabstände geschehen. Elektroanschlüsse Der Anschluss des Saunaofens ans Stromnetz darf nur von einem zugelassenen Elektromon- teur unter Beachtung der gültigen Vorschriften ausgeführt werden. Siehe Kapitel «Befestigung des Anschlusskabels am Saunaofen». Die Kabel vom Saunaofen zur Wärmesteuerung und zum Si- gnallicht müssen in ihrer Querschnittsfläche dem Netzkabel des Saunaofens entsprechen. Der Sau- naofen wird halbfest an die Klemmdose an der Saunawand befestigt. Siehe Abb. . Als Anschluss- kabel wird ein Gummikabel vom Typ HRN-F oder ein entsprechendes Kabel verwendet. ACHTUNG! PVC-isolierte Kabel dürfen wegen ihrer schlechten Hitzebeständigkeit nicht als Anschlusskabel des Saunaofens verwendet wer- den. Die Klemmdose muss spritzwasserfest sein und darf höchstens 50 cm über dem Fussboden angebracht werden. Falls der Anschluss oder die Montagekabel in die Sauna oder die Saunawände in einer Höhe über cm über dem Boden münden, müssen sie be- lastet mindestens eine Temperatur von °C aushalten (z.B. SSJ). Elektrogeräte, die höher als cm vom Saunaboden angebracht werden, müssen für den Gebrauch bei °C Umge- bungstemperatur zugelassen sein (Vermerk T). Die VE-Saunaöfen sind zusätzlich zum Netzanschluss mit einer Klemme (P) (nicht Mo- dell V, -Phase) ausgestattet, welche die Möglichkeit zur Steuerung der Elektroheizung bietet. Siehe Abb. a. Das Steuerungskabel für die Elektroheizung wird direkt zur Klemmdose des Saunaofens gelegt und von dort aus ein Gummikabel der gleichen Stärke weiter zur Rei- henklemme des Saunaofens. Ofen Leistung Saunakabine Min. Abstand des Ofens Anschlusskabel Modell und Masse Rauminhalt Höhe A min.

min. Zur Decke Zum Boden 400 V 3N~ Sicherung Breite 410 mm Tiefe 310 mm Höhe 580 mm Gewicht 15 kg Steine max. 25 kg

Siehe Seite 8 «Leistung des Saunaofens» Siehe Abb. 5. Siehe Abb. 10. Die Messungen be- ziehen sich ausschlisslich auf das Anschlusskabel (2)! min

V80E-1 8,0 7 12 1900 70 30 60 1100 150 3 x 6,0 1 x 35 *) von der Seitenfläche zur Wand oder zur oberen Bank **) von der Vorderfläche zur oberen Bank oder zum oberen GeländerDE

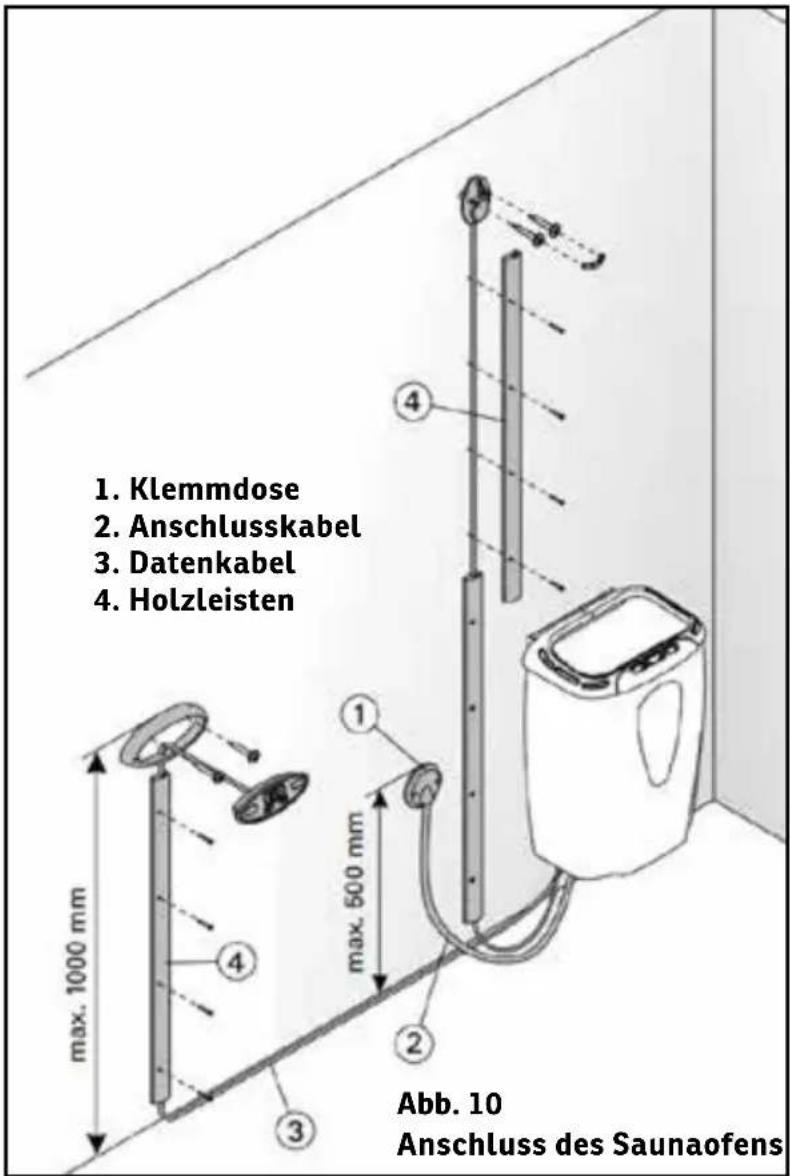

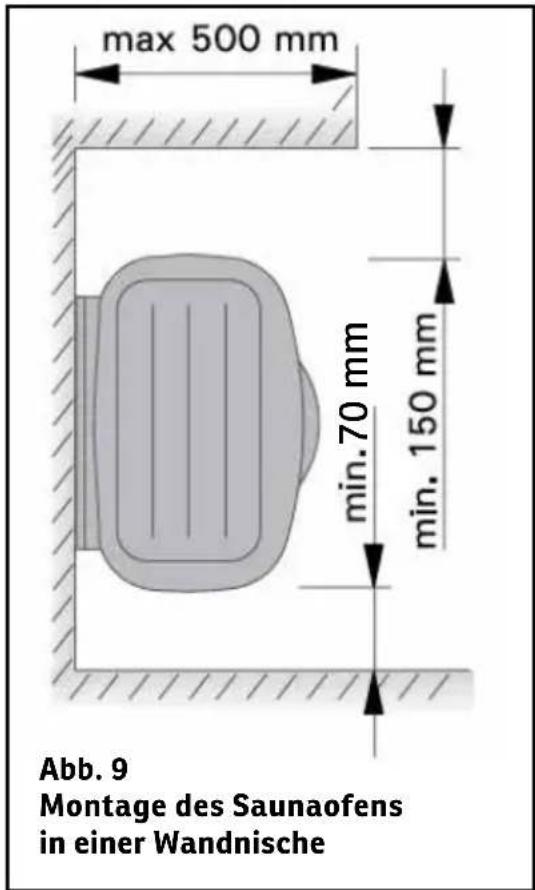

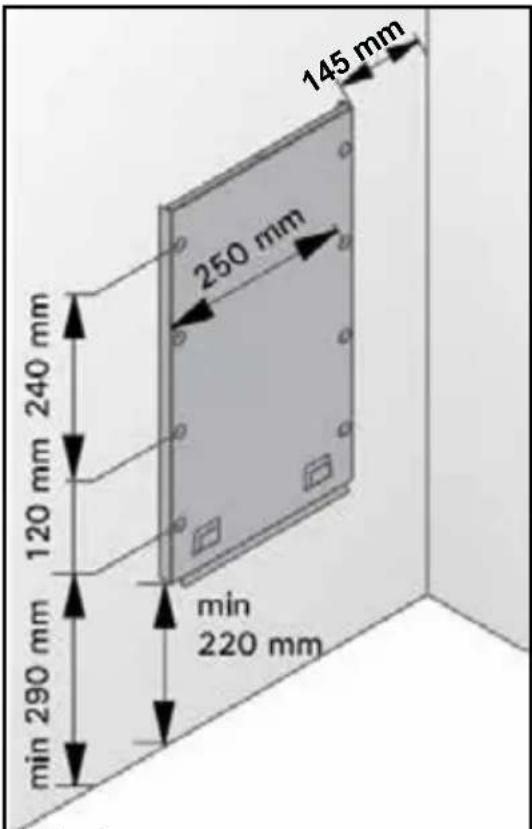

70 mm Abb. 8 Platz des Montagegestells des Saunaofens Abb. 10 Anschluss des Saunaofens Abb. 9 Montage des Saunaofens in einer Wandnische 145 mmDE

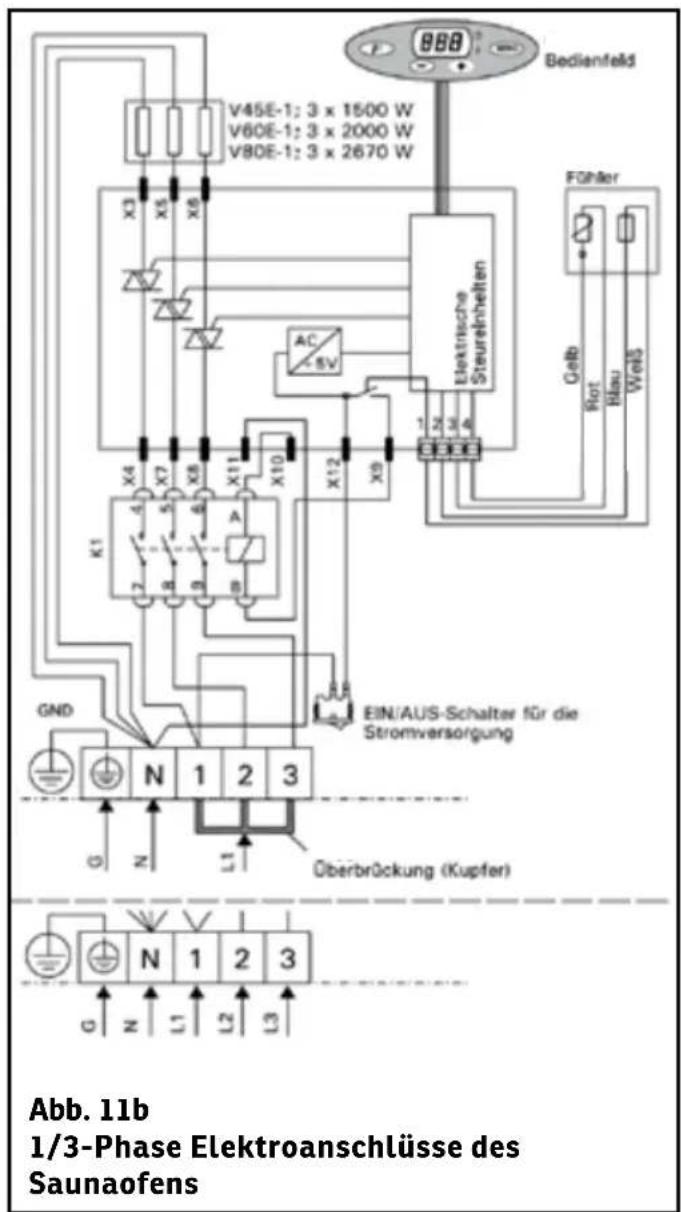

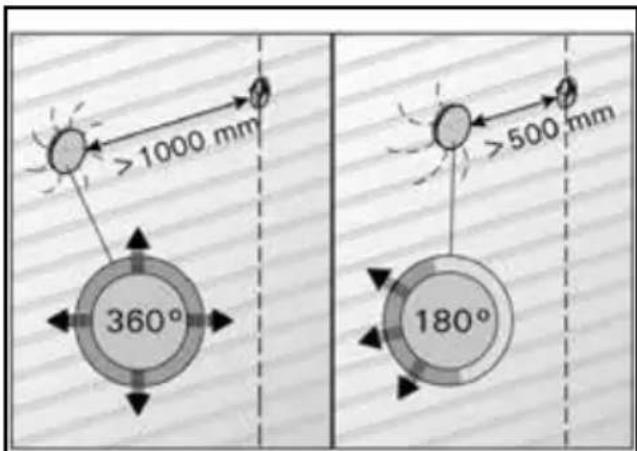

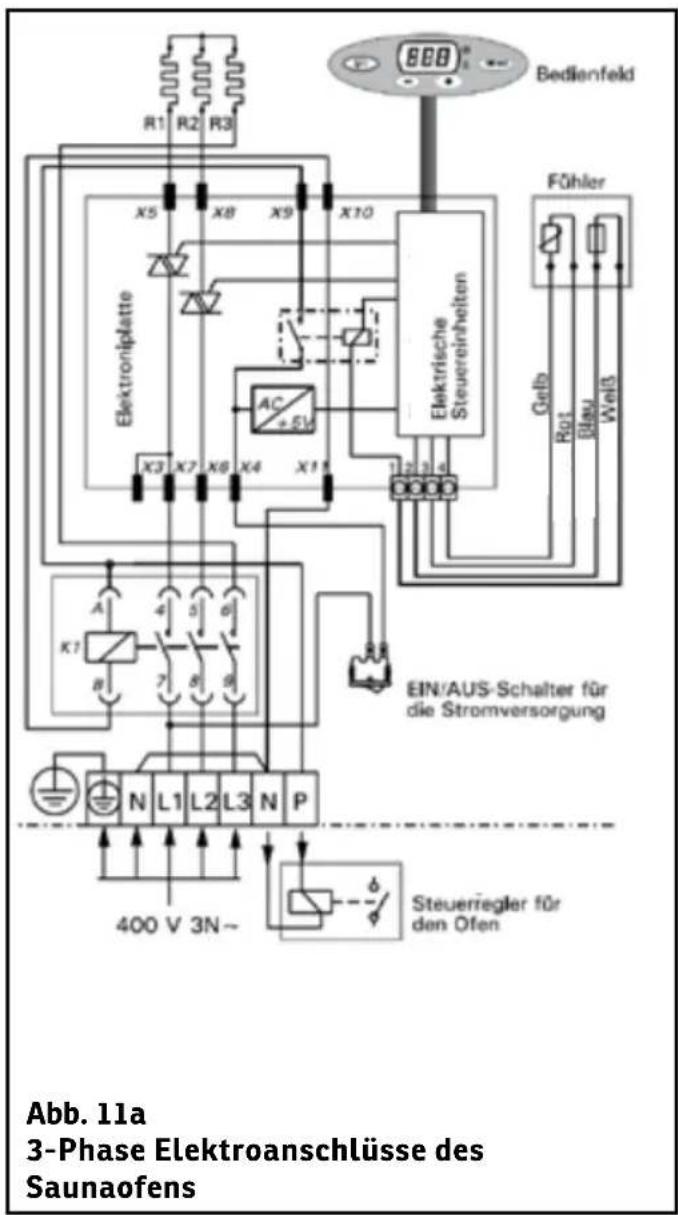

Abb. 10 Anschluss des Saunaofens Abb. 11a 3-Phase Elektroanschlüsse des Saunaofens Abb. 11b 1/3-Phase Elektroanschlüsse des Saunaofens Montage des Temperaturfühlers Installieren Sie den Fühler wie in Abb. darge- stellt. Verbinden Sie das Fühlerkabel Farbe an Farbe mit dem Anschluss im Ofen. ACHTUNG! Der Temperaturfühler darf nicht nä- her als 1000 mm an einen Mehrrichtungs-Luft- schlitz oder näher als 500 mm an einen Luft- schlitz angebracht werden, der vom Fühler wegzeigt. Siehe Abbildung 6. Der Luftzug in der Nähe von Luftschlitzen kühlt den Fühler ab, was zu ungenauen Temperatur- messungen am Steuergerät führt. Dies kann zu einer Überhitzung des Ofens führen.DE

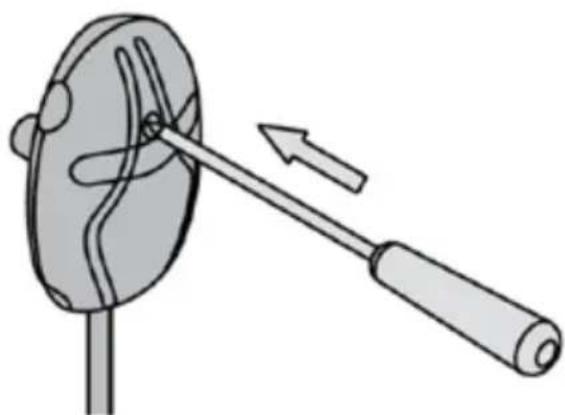

Zurückstellen der Überhitzungsschutzes Das Fühlergehäuse enthält einen Temperatur- fühler und einen Überhitzungsschutz. Wenn die Temperatur in der Umgebung des Temperatur- fühlers zu stark ansteigt, unterbricht der Über- hitzungsschutz die Stromzufuhr. Das Zurückset- zen des Überhitzungsschutzes wird in Abbildung dargstellt. ACHTUNG! Bevor Sie den Knopf drücken, müs- sen Sie die Ursache für die Auslösung des Über- hitzungsschutzes ermitteln. Montage des Bedienfeldes Das Bedienfeld mit Niederspannung ist spritz- wassergeschützt und kann frei wählbar montiert werden. Wird das Bedienfeld in den Saunaraum montiert, ist der Mindestsicherheitsabstand zum Saunaofen einzuhalten, und es soll nicht höher als ein Meter ( m) montiert werden. In dem Sau- naraum kann es z. B. an das Schutzgeländer des Saunaofens, an die Wand, oder an einem stabilen Teil der Saunabank befestigt werden. Das Be- dienfeld kann im Wasch-, Umkleideoder Wohn- raum montiert werden. Mit dem Bedienfeld wird ein ca. m langes Datenkabel mitgeliefert, das bei Bedarf gekürzt werden kann. Auch m und m lange Kabel sind erhältlich. Mit dem Be- dienfeld des VE-Saunaofens werden drei Abdeck- leisten aus Holz für das Datenkabel mitgeliefert, sowie eine Montagemanschette mit zwei Schrau- ben, um das Bedienfeld in der gewünschten Höhe zu befestigen. Mit Hilfe der Kabelverrohrung in den Wandkonstruktionen lässt sich das Kabel verdeckt zur Montagestelle des Bedienfeldes le- gen, andernfalls ist eine Oberflächeninstallation durchzuführen. Siehe Abb. . Die Signale des Datenkabels sind Schwachstromsignale, wodurch das Bedienfeld auf allen gewünschten Unterlagenmaterialien sicher montiert werden kann. Montageanleitung des Bedienfeldes des VE-Sau- naofens . Die Montagemanschette des Bedienfeldes wird auf einem geeigneten Bedienplatz angebracht, wobei das Datenkabel durch die Manschette ge- führt wird, so dass es durch den angefertigten Schlitz in der Manschette zu liegen kommt. Dabei bleibt das Kabel zwischen der Befestigungsun- terlage und der Manschette. In der Verpackung befinden sich zwei Befestigungsschrauben für die Montage des Bedienfeldes. . Das Bedienfeld wird am Rahmen durch Ziehen einer zusätzlichen Kabelschlinge durch die Man- schette angebracht. Das Bedienfeld rastet in die Montagemanschette mit Hilfe der seitlichen Fe- derklemmen ein. . Bei Bedarf kann das Datenkabel mit Holzleis- ten ( Stück) abgedeckt werden. . Das freie Ende des Datenkabels wird an die Klemme des Daten- kabels des Saunaofens angeschlossen (Abb. : ). WICHTIG! Die farbkodierten Leiter des Kabels sind gemäss den Anweisungen Punkt «Befesti- gung des Anschlusskabels am Saunaofen» an- zuschliessen. Isolationswiderstand des Elektrosaunaofens Bei der Endkontrolle der Elektroinstallationen kann bei der Messung des Isolationswiderstan- des ein »Leck” auftreten, was darauf zurückzu- führen ist, dass Feuchtigkeit aus der Luft in das Isolationsmaterial der Heizwiderstände einge- treten ist (bei Lagerung und Transport). Die Feuchtigkeit entweicht aus den Widerständen nach zwei Erwärmungen. Schalten Sie den Netz- strom des Elektrosaunaofens nicht über den Fehlerstromschutzschalter ein!DE
