BEDIENUNGSANLEITUNG DIRIGERA 705.034.08 IKEA

Die Anleitung sorgfältiglesen und fur später aufbewahren.

Produktbeschreibung

DIRIGERA ist ein von Matter zertifizierter Hub, der die Verbindung und Steuerung von smarten Produkten in der IKEA Home smart App ermittelicht.

Erste Schritte

Zuerst das USB-Kabel an das Netzteil und den Hub anschließen. Dann das Netzteil in die Steckdose stecken.

Bei einem Apple Gerät

Als Erstes im App Store die IKEA Home smart App herunterlagen. Die App führt durch den Installationsprozess des Hubs und anderer Geräte.

Bei einem Android-Gerät

Als Erstes im Google Play Store die IKEA Home smart App herunterlagen. Die App führt durch den Installationsprozess des Hubs und anderer Geräte.

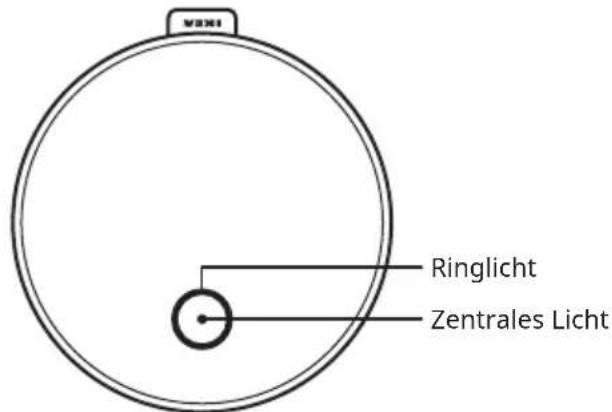

Die Statusleuchten des Hubs:

Die Statusleuchten des Hubs

Ringlicht - Ladevorgang

Wird angezeigt, wenn das Hub an Strom angeschlossen ist und hochfahr. Wenn das Licht den Ring ausflutt, mit dem Verbinden des Hubs mit der App fortfahren.

Ringlicht blinkt keinlich welt auf

Wird angezeigt, wenn das Hochfahren des Hubs abgeschlossen ist. jetzt den Anweisungen in der App folgen, um das Hub zu verbinden.

Zentrales Licht leuchtet konstant weiß

Wird angezeigt, wenn das Hub mit dem Internet verbunden und alles okay ist.

Zentrales Licht blinkt zweimal welt auf

Wird angezeigt, wenn das Hub nicht mit dem Internet verbunden ist. Es ist möglich, die Geräte über die App und das WLAN-Netz zu steuern.

Ringlicht - leuchtet kreisfürig weiß auf

Wird angezeigt, wenn sich das Hub aktualisiert oder eine große Datenmenge verarbeitet.

Das Hub erneut hochfahren

Das Hub vom Stromnetznehmen und wieder damit verbinden, um es erneut hochzufahren. Das Ringlicht füllt sich, um anzuzeigen, dass das Hub hochfahr. Dadurch werden keinen Informationen im Hub gelöscht.

IKEA Home smart dem Hub hinzufugen

Den Anweisungen in der App folgen, um dem Hub für IKEA Home smart geeignete Geräte hinzuzufügen.

WICHTIGESICHERHEITSANWEISUNGEN

Zum Reinigen des Hubs oder bei Nichtbenutzung den Netzstecker Herausziehen. Das Hub und den Netzstecker mit einem weichen, feuchten Tuch und mildem Reinigungsmittel abwischen. Mit einem anderen weichen Tuch trocken nachwischen. Keine Scheuermittel oder chemische Lösungsmittel benutzen; diese können die Produkte beschädigen.

WICHTIG!

• Nur für den Gebrauch im Haus geeignet.
• Den Akkusatz nur für den vorgesehenen Zweck verwenden.
• Unter keinen Umständen in Wasser oder andere Flüssigkeiten eintauchen.
• Die Steckdose soll in der Höhe des Geräts und leicht erreichen sein.
• Aufbewahrungstemperatur: -20^ C bis 25^ C.
• Betriebstemperatur: 0^ C bis 40^ C.
• Hub keiner direkten Sonnenbestrahlung oder anderen Wärmequellen aussetzen; dies kann zu Überhitzung führen.
• Feuchte, nasse und staubige Räume meiden, damit das Hub oder der Netzstecker nicht beschädigt werden.
• Die Distan zwischen Hub und Empfänger wird in Freifeldmessung ermittelt.
• Eine Zurücksetzung auf die Werkseinstellungen durchführten, um die Informationen auf dem Hub zu loschen.
• Unterschiedliche Gebäudematerialien und die Positionierung der Produkte können Auswirkungen auf die Qualität der Funkreichweite haben.
• Nur für die Benutzung durch Erwachsene ausgelegt. Das Produkt ist kein Spielzeug und nicht für die Benutzung durch Kinder geeignet.
• Dieses Produkt ist nur für die Montage bis zu einer Höhe von 2 Metern geeignet.

Technische Daten

Modell: DIRIGERA Hub für smarte Produkte

Typ: E2003, E2315

Eingang: 5.0 VDC

Reichweite: 10m (unbehindert)

Frequenzbereich: Ausgangsleistung

2400 - 2483.5 MHz 11.8 dBm

Netzteil:

Typ: ICPSW5-5NA-1, ICPSW5-5EU-1, ICPSW5-5AU-1

Eingang: 100 - 240 V~, 50/60 Hz

Ausgang: 5.0 VDC, 1.0 A, 5.0 W

Durchschnittliche aktive Effizienz: 76.8%

Leistungsaufnahme bei Nulllast: 0.03 W

Netzteil:

Eingang: 100 - 240 V~, 50/60 Hz

Ausgang: 5.0 VDC, 2.0 A, 10.0 W

Durchschnittliche aktive Effizienz: 87%

Wirkungsgrad bei geringer Belastung (10%): 79.6%

Leistungsaufnahme bei Nulllast: 0.03 W

Wichtige Kennzeichnungen finden sich auf der Unterseite des Produkts.

Hersteller: IKEA of Sweden AB

(Handelsregisternummer: 556074-7551)

Adresse:Box 702, SE-343 81 Almhult, SCHWEDEN

Nur für den Gebrauch im Haus geeignet.

Bluetooth

Die Wortmarke Bluetooth® und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von IKEA gemäß Lizenzvereinbarung genutzt. Weitere Marken und Markennamen sind Eigentum ihrer jeweiligen Inhaber.

INFORMATION ZU RF-Belastung

Gem. den Funkfrequenz-Richtlinien soll der Endnutzer im Normalbetrieb davon absehen, sich dem Gerät um mehr als 20 cm zu erhern.

Das Symbol mit der durchgestruchenen Abfalltonne bedeutet, dass das Produkt getrennt vom Haushaltsabfall entsorgt werden muss. Das Produkt muss gem. der ortlichen Entsorgungsvorschriften der Wiederverwertung zugeführten werden. Durch separate Entsorgung des Produktsträgst du zur Minderung des Verbrennungs- oder Deponieabfalls bei und reduzierst eventuelle negative Einwirkungen auf die menschliche Gesundheit und die Umwelt. Weitere Informationen im IKEA Einrichtungshaus.

Gilt nur in Deutschland

Das Symbol mit der durchgestruchenen Abfalltonne bedeutet, dass das Gerät getrennt vom Haushaltsabfall entsorgt werden muss. Durch separate Entsorgung des Gerätsträgst du zur Minderung des Verbrennungs-oder Deponieabfalls bei und reduzierst eventuelle negative Einwirkungen auf die menschliche Gesundheit und die Umwelt. Das gekennzeichnete Gerät kann kosten los bei den Sammelstellen in deiner Höhe abgegeben werden, die du auf unserer Website findest.

Vor der Entsorgung des Altgeräts mussen alle Batterien und Akkus sowie Lampen entfernt werden, die nicht vom Altgerät umschlossen sind und die aus thisem herausgenommen werden konnen, ohne sie damit zu zerstären. Die hereausgenommenen Batterien und Akkus sowie die Lampen mussen getrennt vom Hausmüll entsorgt werden.

Du bist selbst darauf verantwortlich, dieine personlichen Daten vom zu entsorgenden Altgerat zu loschen.

Beim Kauf ein neues elektrisches oder elektronisches Geräts nimmt IKEA ein altes Gerät desselben Typs mit im Wesentlichen gleicher Funktion kosten los am Lieferort darüber. IKEA nimmt auch ätere Kleingeräre darüber, die nicht länger als 25 Zentimeter sind, unabhängig davon, ob du ein neues Produkt von IKEA kaufst oder nicht. Du kannst diese Altgeräte kosten los bei den Sammelstellen in deiner Nähe abgeben, die du auf unserer Website findest. Die Rückgabe ist auf drei Altgeräte pro Gerätotyp begrenzt.

WEEE-Registrierungsummer: DE 69061567
