BEDIENUNGSANLEITUNG Polycarbonate Renov GYS

134 Bd des Loges - BP 4159

53941 SAINT-BERTHEVIN cedex

FAX S.A.V : 02 43 01 23 75

CONSOMMABLES :

Konformitätserklärung....2

Vorsichtsmassnahmen und Warnhinweise ....3

Aufbau & Pflege....3

Inbetriebnahme ....3

Anwendung....3

Wartung....3

Lieferumfang ....3

Verwendung ....4

Technische Daten 4

Garantie....4

GYS

KONFORMITÄTSERKLÄRUNG :

GYS bestätigt, dass dieser Druckluftpolierer konform ist mit der Richtlinie 89/392/EWG, modifiziert zu 91/36/EWG.

VORSICHTSMASSNAHMEN UND WARNHINWEISE VOR DER VERWENDUNG

Alle Punkte dieser Bedienungsanleitung müssen gelesen und verstanden werden von allen Personen, die das Gerät verwenden, herrichten, reparieren, warten oder Teile austauschen, oder sich in der Nähe aufhalten, um das Risiko von Verletzungen oder Schäden zu reduzieren.

Mögliche Risiken durch Stromversorgung und Anschlüsse

• Druckluft kann zu schweren Schäden führen.
• Schalten Sie immer die Luftdruckversorgung aus und trennen Sie das Gerät vom Stromnetz, um Zubehör auszutauschen, zu reparieren oder wenn Sie das Gerät nicht benutzen.
• Richten Sie den Luftstrahl nicht auf andere Personen oder sich selbst. Verwenden Sie das Gerät immer in sicherer Entfernung von Personen in der Nähe des Arbeitsbereichs.
• Das Herumschlagen von Schläuchen kann zu schweren Schäden führen; überprüfen Sie die Schläuche und Anschlüsse sorgfältig auf Druckverlust oder Risse.
• Verwenden Sie keine Schnellkupplungen am Werkzeug. Diese sind schwerer und können durch Vibrationen gelöst werden.
• Lesen Sie die Bedienungsanleitung, um das Gerät korrekt zu montieren.
• Bei Verwendung der Universal-Drehkupplungen benutzen Sie einen Sicherungsstift.
• Die maximale Luftdruckgrenze von 6,3 bar oder den auf dem Schild des Werkzeugs angegebenen Wert nicht überschreiten.
• Verlegen und behandeln Sie die Schläuche und Anschlüsse vorsichtig. Transportieren Sie das Werkzeug nicht durch Greifen am Schlauch. Ziehen Sie es nicht gewaltsam, um es von der Druckluftzufuhr zu trennen. Halten Sie die Schläuche von Wärmequellen, Schmierstoffen und scharfen Kanten fern. Überprüfen Sie vor Gebrauch den Verschleiß der Schläuche. Überprüfen Sie, ob alle Anschlüsse fest sind.

Risiken durch Fragmente

• Verwenden Sie beim Einsatz des Gerätes immer einen Augen- und Gesichtsschutz.
• Selbst kleinste Fragmente können zu Augenschäden und Erblindung führen.
  • Die Explosion von Druckluftwerkzeugen kann zu schweren Schäden führen.

Risiken aufgrund Fang-, Aufwickel-, Einzugstellen

• Halten Sie einen geeigneten Abstand zu Bohrern, Klingen, beweglichen Werkzeugen usw. ein.
• Keine Ringe oder weite Kleidung tragen.
• Achten Sie in der Nähe des Geräts und seiner Zubehörteile darauf, dass sich keine Haare und keine Kleidung im Gerät verfangen.

Risiken durch den Betrieb

• Vermeiden Sie den direkten Kontakt mit der Welle und dem Zubehör in Bewegung, um eine Verletzung zu vermeiden.
• Tragen Sie Schutzhandschuhe für die Hände.
• Das Werkzeug und sein Zubehör dürfen nicht verändert werden.
• Anwender und Wartungspersonal müssen physisch fähig sein, die Leistung des Werkzeugs zu beherrschen und die erforderlichen Arbeiten auszuführen.
• Verwenden Sie das Werkzeug nicht mit Gewalt. Wenn Sie es mit der Geschwindigkeit verwenden, für die es entwickelt wurde, wird seine Leistung besser und zuverlässiger sein.

Gefahren durch die Arbeitsbedingungen

• Rutschen, Stolpern und Fallen sind die Hauptursachen für Unfälle.
• Der hohe Geräuschpegel kann zu dauerhaften Hörschäden führen. Arbeitgeber und Arbeitsschutzorganisationen empfehlen die Verwendung von Gehörschutz.
• Halten Sie Ihren Körper im Gleichgewicht und fest auf den Füßen. Wiederholte Arbeitsbewegungen, ungewohnte Haltungen und Vibrationen können für Ihre Hände und Arme schädlich sein. Bei Taubheitsgefühl, Kribbeln, Schmerzen oder Blässe, hören Sie auf, das Gerät zu benutzen und konsultieren Sie einen Arzt.
• Das Werkzeug ist nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet.

Sicherheitsnormen für den Einsatz des Werkzeugs

• Gehen Sie vorsichtig mit dem Druckluftpolierer um, um eine langlebige Leistung zu gewährleisten.
• Tragen Sie bei der Benutzung des Gerätes Augen- und Gehörschutz, eine Halbmaske und Schutzhandschuhe.
• Verwenden Sie den Druckluftpolierer in belüfteten Bereichen.
• Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen und verwenden Sie es nicht in der Nähe von brennbaren Materialien; der Kontakt des Geräts mit Metallen erzeugt Funken.
• Greifen und ziehen Sie das Gerät nicht am Schlauch.
• Werkzeuge erwärmen sich während des Gebrauchs. Lassen Sie sie abkühlen, bevor Sie sie berühren. Trennen Sie den Schlauch der Druckluftversorgung, wenn Sie Werkzeug wechseln oder einsetzen.

Inbetriebnahme :

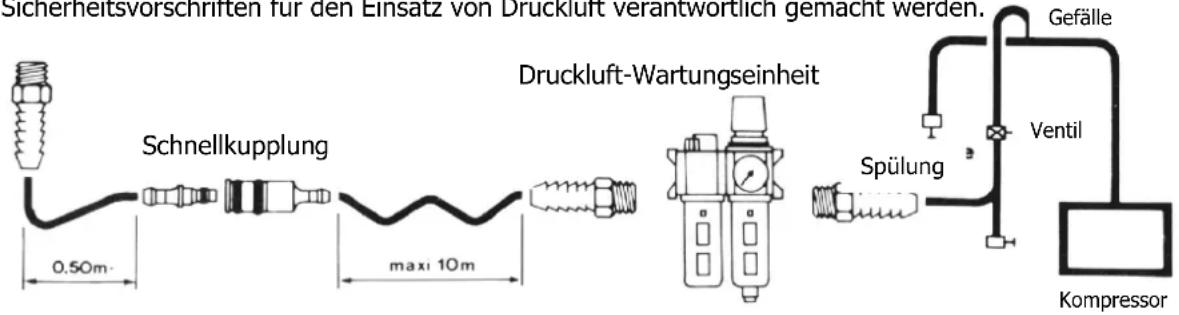

Das Druckluftnetz muss perfekt gespült und an den Verbrauch des Werkzeugs angepasst sein. Ein Druckminderer und ein Ölfilter (mit Ausnahme von Werkzeugen, die nicht geschmiert sind) geeigneter Größe muss in einem maximalen Abstand von 10 Metern zum Werkzeug installiert werden. Der Regeldruck muss auf 7,5 bar eingestellt sein und der Durchsatz von Spezialöl für zu schmierende Werkzeuge muss bei einem Luftdurchsatz von 100 Liter/min ca. 1 Tropfen Öl alle 30 Sekunden betragen. Achtung, der Luftverbrauch Ihres Werkzeugs muss höher als die minimale Ansaugleistung Ihres Ölfilters sein. Ein Absperrventil muss vorgeschaltet werden.

Die Verbindung zwischen dieser Druckluft-Wartungseinheit und dem Werkzeug erfolgt mit einem flexiblen Schlauch speziell für Druckluft aus Gummi oder PVC mit einer maximalen Länge von 10 Metern und einem Innendurchmesser von mindestens 8 mm für Werkzeuge mit einem 1/4-Zoll-Versorgungsanschluss, bzw. 12 mm für einen 3/8-Zoll-Versorgungsanschluss. Sie muss mit einer automatischen oder halbautomatischen Schließverbindung in der Nähe des Werkzeugs ausgestattet sein, um sie einfach zu trennen.

Pflege :

Verwenden Sie nur Zubehör in einwandfreiem Zustand, das den Eigenschaften des Werkzeugs entspricht.

Vermeiden Sie einen Leerlaufbetrieb. Vergewissern Sie sich, dass kein Zubehör am Werkzeug befestigt ist. Für die Installation von Zubehör ist es unbedingt erforderlich, das Werkzeug auszuschalten.

Überprüfen Sie vor dem Einschalten des Werkzeugs, dass alle Teile einwandfrei befestigt sind.

Überprüfen Sie regelmäßig den Zustand der Schläuche. Im Falle von Schäden oder Undichtigkeiten sind diese sofort zu reparieren. Ein Reissen der Schläuche kann zu schweren Verletzungen führen.

Überprüfen Sie regelmäßig den Füllstand der Druckluft-Wartungseinheit, die Sauberkeit des Filters und der Schläuche.

Wartung :

Füllen Sie zu Beginn des Arbeitstages und vor einer langen Stillstandszeit einige Tropfen Spezialöl direkt in die Einlassöffnung ein. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin und Dieselkraftstoff.

Überprüfen Sie regelmäßig den Zustand des Filters und den Ölstand in der Druckluft-Wartungseinheit.

Vergewissern Sie sich, dass sich die Versorgungsanschlüsse, Schläuche und Zubehörteile in einwandfreiem Zustand befinden. Spülen Sie regelmäßig die Leitungen und den Kompressorbehälter. Vergessen Sie niemals die Inspektionstermine.

Für die Wartung des Werkzeugs dürfen nur vom Lieferanten erhältliche Originalteile verwendet werden.

Der Hersteller kann nicht für Veränderungen des Werkzeugs und die Nichteinhaltung der allgemeinen Sicherheitsvorschriften für den Einsatz von Druckluft verantwortlich gemacht werden. Gefälle

Sicherheitsvorschriften für den Einsatz von Druckluft verantwortlich gemacht werden. Schnellkupplung Druckluft-Wartungseinheit 0.50m maxi 10m Spülung Gefälle Ventil Kompressor

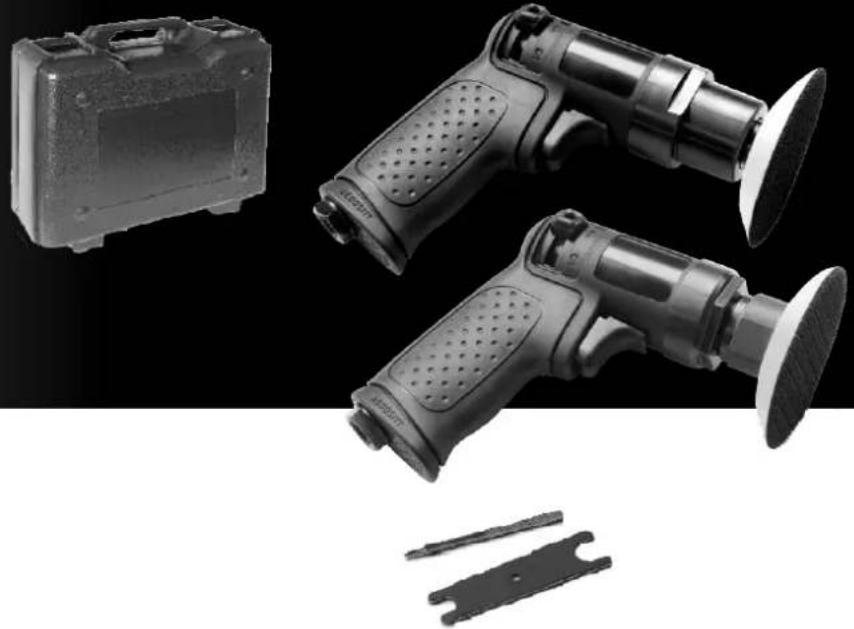

WERKZEUG

• 1 Werkzeugkoffer
• 1 Schleifer 75 mm
• 1 Polierer 75 mm
• 1 Schlüssel 12/17

VERBRAUCHSMATERIAL

• 1 Kunststoffpolitur 250 ml
• 1 Schaumpolieraufsatz schwarz
• 1 Schaumpolieraufsatz orange
• 1 Scheibenträger ∅ 75 mm

• 10 Schleifscheiben P500
• 10 Schleifscheiben P800
• 10 Schleifscheiben P1500
• 10

Schleifscheiben P3000

Ideal für die Aufbereitung von Scheinwerfern aus vergilbtem Polycarbonat.

Das Verfahren kann auch auf allen Kunststoffen aus Plexiglas in Bereichen wie Luftfahrt oder Seefahrt benutzt werden.

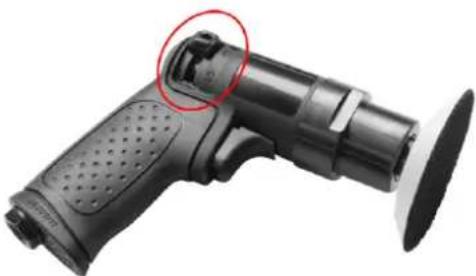

Schleifer und Polierer besitzen 2 Einstellungen für die Drehzahl. Diese sind einstellbar durch einen Schalter auf der Seite des Werkzeugs.

Position 1 : hohe Geschwindigkeit.

Position 2 : geringe Geschwindigkeit.

Das ganze Polycarbonat (im Fall einer Vergilbung) oder den beschädigten Bereich mit immer feinerem Schleifmittel (P500, P800, P1500 und P3000) mit dem Schleifer schleifen. Sobald die Fläche völlig glatt ist, mittels der beiden Polierschaumstoffe (im Lieferumfang) und der Kunststoffpolitur für Polycarbonat und Plexiglas feinschleifen.

Weitere Informationen finden Sie auf unserer Internet-Seite www.gys-schweissen.com.

TECHNISCHE DATEN

Schleifer	Polierer
Durchmesser (mm)	76
Drehzahl (U/min)	15000
Leistung (W)	150
Abmessungen LxTxH (mm)	117x145x40
Gewicht (g)	580
Geräuschpegel (db)	90
Luftdurchsatz (L/min)	59
Maximaler Luftdruck (bar)	6,2
Luftanschluss (Zoll)	14 "

Durchmesser (mm)	76
Drehzahl (U/min)	6000
Leistung (W)	225
Abmessungen LxTxH (mm)	127x152x40
Gewicht (g)	610
Geräuschpegel (db)	89,5
Luftdurchsatz (L/min)	59
Maximaler Luftdruck (bar)	6,2
Luftanschluss (Zoll)	1/4 "

GARANTIEBEDINGUNGEN

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 1 Jahr nach Kauf angezeigt werden (Ersatzteile und Reparatur). Die Garantieleistung erfolgt nicht bei Defekten, die durch unsachgemäßen Gebrauch, Fallen, Sturz, harte Stöße sowie durch nicht autorisierte Reparaturen oder durch Transportschäden hervorgerufen worden sind. Keine Garantie wird für normalen Verschleiß der Teile gegeben, wie z.B. die Schleifscheiben.

Für eine Reparatur übersenden Sie das Gerät Ihrem Händler, und fügen Sie bei : ein datierter Kaufbeleg (Kassenbeleg, Rechnung...) und eine Erläuterung der Fehlfunktion. Ohne Garantie erfolgt die Reparatur erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlags durch den Besteller.

ACHTUNG : Unfreie Warenrücksendungen können nicht angenommen werden.

GYS Kundendienst

134 Bd des Loges - BP 4159

53941 SAINT-BERTHEVIN cedex SAINT-BERTHEVIN cedex, FRANKREICH

FAX S.A.V : ([phone]

Bezeichnung	Art.-Nr.
Kunststoffpolitur 250 ml 052079
Schaumpolieraufsatz schwarz	052055 50
Schaumpolieraufsatz orange	052062 50

Schleifs

Schleifsc

	Bezeichnung	Art
50 Schleifscheiben	052017
P500
cheiben	052024
P800
heiben	052031
P1500
	052048	50
P3000

RENOV' POLYCARBONATE

Ref.: 052086

TECHNISCHE EIGENSCHAPPEN

Roto-orbitale schuurmachine

Polijstmachine

Diametem(ter) (mm)	76	76
RotatiRoutelheside(br/dift)/min)	1500	06000
Vermoverm(Ven) (W)	150	225
Lengtafboxetihg(mm/ho)bxH (mm)	117x	142x	0.52x40
GewidGeV(jcht) (gr)	580	610
GeluidSelviedsuni(da)u (db)	90	89,5
VerbrUverdr/Jink(U)/min)	59	59
Luchtdlucktdaek(bans)(bars)	6.2	6.2
AansluAtainsluitieglingsdabeskabel	1⁄4"	1⁄4"
