BEDIENUNGSANLEITUNG Pureno Trim 100 TECHNISAT

1 Touch-Display
2 Typbezeichnung

3 Entriegelung Staubbehälter

4 Staubbehälter

5 Staubbehälter Schnellentleerung
6 Entriegelungstaste der Motoreinheit
7 Aluminium Saugrohr
8 Betätigungsschalter (Saugen An/Aus)

9 Akku

10 Akku-Entriebelung
11 Akku-Ladeanschluss

12 LED Motorbürste

13 Rollen

2 Inhaltsverzeichnis

1 Abbildungen 4
2 Inhaltsverzeichnis 5
3 Vorwort 6
4 Sicherheitshinweise 6
4.1 Verwendete Zeichen und Symbole 6
4.2 Bestimmungsgemäßer Gebrauch 7
4.3 Sicherer Umgang mit dem Produkt 8
4.4 Rechtliche Hinweise 11
4.5 Servicehinweise 11

5 Beschreibung des VIOLA VC6 12

5.1 Der Lieferumfang 12
5.2 Bedienelemente 13
5.2.1 Beschreibung 13

6Zusammenbau des VIOLA VC6 14

6.1 LED Motorbürste und Aluminium Saugrohr anbringen / abnehmer 14
6.2 2in1 Kombi und Fugendüse anbringen / abnehmer 14
6.3 Staubbehalter abnehmen / einsetzen 14

7 Erste Inbetriebnahme 15
7.1 Akku auflagen 15

8 Benutzung 16
8.1 Staubbehalter leeren 17
9 Reinigen und Aufbewahren 18
9.1 Staubbehalter, HEPA-Filter und Staubfilter reinigen 18
9.1.1Zusammenbau 19
9.2 Motoreinheit, Aluminium Saurohr und Dusen reinigen 19
9.3 LED Motorbürste reinigen 19
9.4 Aufbewahren 19
10 Fehlerbehebung 19
11 Technische Daten 21

3 Vorwort

Sehr geehrte Kunden,

vielen Dank, dass Sie sich für einen Staubsauger von TechniSat entschieden haben. Die vorliegende Bedienungsanleitung soll Ihnen halten, die umfangreichen Funktionen Ihr's neuen Gerätes kennen zu lernen und optimal zu nutzen. Sie hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch. Sie richtet sich an jeder Person, die das Gerät installiert, bedient, reinigt oder entsört. Bewahren Sie die Bedienungsanleitung für einen späteren Gebrauch sorgfältig auf.

Eine aktuelle Version der Bedienungsanleitung findsie im Downloadbereich Ihres Produktess auf der TechniSat-Website www.technisat.de.

Wir wünschen Ihnen viel Freude mit ihrem TechniSat Gerät!

Ihr TechniSat Team

4 Sicherheitshinweise

4.1 Verwendete Zeichen und Symbole

In dieser Bedienungsanleitung:

Kennzeichnet einen Sicherheitshinweis, der bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann. Beachten Sie die folgenden Signalwörter:

GEFAHR - Schwere Verletzungen mit Todesfolge

WARNING - Schwere Verletzungen, eventuell mit Todesfolge

ACHTUNG - Verletzungen

Kennzeichnet einen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten sollenn. Des Weiteren beschreiben er weitere Funktionen zu ihrem Gerät.

Warning vor elektrischer Spannung. Befolgen Sie alle Sicherheitshinweise, um einen elektrischen Schlag zu vermeiden. Öffnen Sie niemals das Gerät.

Allgemein:

Benutzung in Innenräumen - Geräte mit thisem Symbol sind nur für die Verwendung in Innenräumen geeignet.

Schutzklasse II - Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehende doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.

Ihr Gerätträgt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Elektronische Geräte/Akkus gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2012/19/EU des Europäischen Parlaments und Rates vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte - fachgerecht entsorgt werden.itte geben Sie these Gerät am Ende seiner Verwendung zur Entsorgung an den darauf vorgesehenen öffentlichen Sammelstellen ab.Der Akku ist vor der Entsorgung des Gerätes zu entnahmen und getrennt vom Gerät zu entsorgen.Im Sinne des Umweltschutzes dürfen Batterien und Akkus nicht uber den normalen Hausmull entsorgt werden, sondern,müssen an entsprechenden Sammelstellen abgegeben werden.

Beachten Sie alle Hinweise und Sicherheitshinweise in dieser Bedienungsanleitung. Heben Sie die Bedienungsanleitung für späteres Nachschlagen an einem sicheren Ort auf.

Das Netzteil Ihres Gerätes entspricht der Energieeffizienzklasse VI.

Dieses Symbol zeigt die Polarität der Gleichspannung am Hohlstecker des Steckernetzteiles an.

Schaltzeichen für Gleichstrom.

4.2 Bestimmungsgemäßer Gebrauch

Dieses Gerät ist zum Aufsaugen von normalem Hausstaub vorgesehen. Auf keinen Fall folgende Dinge aufsaugen:

• Flüssigkeiten oder nasse Stoff e (z. B. nasses Teppich-Shampoo),
• glühende Asche, Zigarettenkippen, Streichhölzer etc.,
• brennbare oder entzündliche Stoffe,
• sehr feinen Staub (z. B. Betonstaub), Asche oder Toner,
• spitze, harte Gegenstände, z. B. größere Glassplitter.

Das Gerät ist für den privaten Gebrauch und nicht für eine gewerbliche Nutzung bestimmt.

Das Gerät nur wie in dieser Bedienungsanleitung beschreiben nutzen. Jedi weitere Verwendung gilt als nicht bestimmungsgemäß.

4.3 Sicherer Umgang mit dem Produkt

Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten.

Lesen Sieitte alle Sicherheitshinweise sorgfaltig durch und bewahren Sie diese fur spatefte Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerates.

GEFAHR!

Stromschlaggefahr!

• Nur in geschlossenen Räumen laden und lagern.

• Nicht in Räumen mit hoher Luftfeuchtigkeit verwenden.

• Sollte das Gerät ins Wasser fallen, während es an das Stromnetz angeschlossen ist, sofort die Stromzufahr unterbrechen. Erst danach das Gerät aus dem Wasserziehen!
• Das Gerät und die Anschlussleitung niemals mit feuchten Händen berühren, wenn diese Komponenten an das Stromnetz angeschlossen sind.
• Niemals Flüssigkeiten aufsaugen. Keine Flüssigkeiten in den Staubbehälter füssen.
• Die Motoreinheit von Feuchtigkeit oder Nisse fernhalten!
• Soll das Gerät als Handstaubsauger für die Reinigung eines PKWs genutzt werden, darauf auf achten, dass das Gerät keinem Regen oder Feuchtigkeit ausgesetzt wird.

WARNING!

Verletzungsgefahr!

• Erstickungsgefahr! Kinder und Tiere vom Verpackungsmaterial fernhalten.

• Strangulationsgefahr! Sicherstellen, dass die Anschlussleitung stets außer Reichweite von Kleinkindern und Tieren ist.

• Verzungsgefall! Solle de r Akku ausgelaufen sein, Kontakt von Haut, Augen und Schleimhäuten mit der Batteriesäure vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser ausspulen und umgehend medizinische Hilfe in Anspruch erhmen.
• Gefahr des Festsaugens! Tiere, Haare, Schmuck, weite Kleidung, Finger und alle übrigen Körperteile von den Düsen des Gerätes fernhalten. Sie konnten sich festsaugen. Soltte sich der Staubsauger noch einmal festsaugen, das Gerät sofort ausschalten.
• Sturzgefahr! Darauf achten, dass die Anschlussleitung keine Stolpergefahr darstellt.

WARNING!

Brandgefahr durch Akkus!

• Der Akkuarf nicht auseinander genommen, ins Feuer geworfen, hohen Temperaturen über +40^ ausgesetzt, in Flüssigkeiten getaucht oder kurzgeschlossen werden. Der Akku konnte sich entzünden oder explodieren.
• Sicherstellen, dass die Motoreinheit und der Akku nicht Nass werden können.
• Das Gerät nicht benutzen, wenn Flüssigkeit eingedrungen ist. Der Akkua..., kõnnte sich entzünden oder explodieren.
• Das Gerät und das Netzteil während des Ladens nicht abdecken, um einen Gerätebrand zu vermeiden. Nichts in die Lüftungsöffnungen des Gerätes stecken und darauf auf achten, dass diese nicht verstopt sind.
• Einen ausgelaufenen Akku(sofort aus dem Gerätnehmen. Die Kontakte reinigen, bevor ein neuer Akku eingelegt wird.
• Akku regelmäßig auf Schäden oder Verformungen überprüfen. Ein beschädigter/verformter Akkuarf nicht mehr benutz werden.

Beachten Sie alle nachfolgenden Hinweise zur bestimmungsgemäßenutzung des Gerätes und um Gerätedefekten und Personenschädenvorzubeugen.

• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder)dürfen nicht mit dem Gerät speilen.
• Reinigung und Benutzer-Wartung)durfen nicht durch Kinder durchgefuhrt werden, es sei dann, sie sind alter als 8 Jahre und werden beaufsichtigt.
• Kinder jünger als 8 Jahre und Tiere sind vom Gerät und der Anschlussleitung fernzuhalten.
• Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zusammenbau, dem Auseinandernehmen oder Reinigen stets vom Netz zu trennen.
• Das Gerät und die Anschlussleitung niemals in Wasser oder andere Flüssigkeiten eintauchen und sicherstellen, dass diese nicht ins Wasser fallen oder Nass werden können.
• Den Akku ausschließlich mit dem mitgelieferten Netzteil aufladen.

• Mit dem mitgelieferten Netzteil keine anderen Geräte aufladen.

• Das Gerät im Interesse der eigenen Sicherheit vor jeder Inbetriebnahme auf Beschädigungen überprüfen. Nur benutzen, wenn das Gerät keine Schäden aufweist! Wenn das Gerät oder die Anschlussleitung beschädigt ist, mussendiese durch den Hersteller, Kundenservice oder eine ähnlich qualifizierte Person (z. B. Fachwerkstatt) ersetzt werden, um Gefährdungen zu vermeiden.

Risiko von Material- und Sachschäden

• Darauf achten, dass das Netzkabel nicht gequetscht, geknicht oder über scharfe Kanten gelegt wird und nicht mit freißen Flächen in Berührung kommt.
• Das Netz kabel nicht um das Gerät oder das Netzteil wickeln.
• Das Gerät nur benutzen, wenn es vollständig und korrekt zusammengebaut ist! Der Staubbehälter und die Filter müssen eingesetzt und unbeschädigt sein! Würde der Schmutz in das Innere der Motoreinheit gelangen, könnte es zum Motorschaden kommt.
• Das Netzteil aus der Steckdoseziehen, wenn während des Ladens ein Fehler auftritt oder vor einem Gewitter.
• Das Gerät muss ausgeschaltet sein, wenn das Netzteil gezogen oder in die Steckdose gesteckt wird. Immer am Netzteil und nie am Netz kabelziehen, um das Gerät vom Stromnetz zu trennen!
• Das Gerät nicht verwenden, wenn es noch am Netzteil angeschlossen ist.
• Das Gerät niemals am Netzkabelziehen oder/TRagen.
• Das Gerät vor Hitze, offenem Feuer, extremen Temperaturen, lang anhaltender Feuchtigkeit, Nisse und Stößen schützen.
• Nur Original-Zubehörteile verwenden, um die Funktionswise des Gerätes nicht zu beeinträchtigen und eventuelle Schäden zu verhindern. Die LEDs sind nicht austauschbar.

4.4 Rechtliche Hinweise

TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfallen haftbar.

Änderungen und Druckfehler vorbehalten. Stand 12/21. Abschrift und Vervielfaltigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im Downloadbereich der TechniSat-Homepage unter www.technisat.de.

VIOLA VC6 und TechniSat sind eingetragene Marken der:

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

4.5 Servicehinweise

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen.itte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsansprüchen wenden Sie sichitte an den Handler des Produktess.

Für Fragen und Informationen oder wenn es mit diesen Gerät zu einem Problem kommt, ist unsere Technische Hotline:

Mo. - Fr. 8:00 - 18:00 unter Tel.: [phone] erreichenbar.

Reparaturafträge konnen auch direkt online unter www.technisat.de/reparatur, beauftragt werden.

Die in dieser Bedienungsanleitung verwendeten Abbildungen können Abweichungen zum eigentlichen Gerät aufweisen. Sollten Sie Fragen zum Gerät sowie zu Ersatz- / Zubehörteilen haben,kontaktieren Sie den Kundenservice.

Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sieitte ausschließlich folgende Anschrift:

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Marken der jeweiligen Inhaber.

5 Beschreibung des VIOLA VC6

5.1 Der Lieferumfang

Bitte überprüfen sie vor Inbetriebnahme, ob der Lieferumfang vollständig ist:

1x VIOLA VC6 Motoreinheit
1x Aluminium Saugrohr
1x LED Motorbürste
1x Fugendüse
1x 2in1 Kombidüse
1x Akku
1xNetzteil
1x Wandhalterung
2x HEPA 13 Filter

Beschreibung der Zubehörteile:

Die LED Motorbürste ist sowohl für Teppiche als auch für glatte Böden geeignet. Sie verfügt über eine rotierende Mikrofaserwalze und ist damit entsprechenden gut für empfindliche Böden geeignet. Die LEDs beleuchten dunkle Bereiche, für eine noch gründlichere Reinigung.

Die 2in1 Kombidüse vereint keine Fugen- und Bürstendüse. Die Entriegelungstaste auf dem Bürstenaufsatz drücken und diesen gleichzeitig nach oben schieren, um aus der Fugendüse eine Bürstendüse zu machen. Der Büstenaufsatz muss hörbar einrasten:

• Die Fugendüse ist für Polsterungen, die Innenreinigung von PKWs und alle Ecken und Winkel geeignet.
• Die Bürstendüse dient zum Saugen von Polstern und Textilien und zum Entstauben von empfindlichen Gegenständen wie Bilderrahmen, Lampenschirmen, Tastaturen, Büchern etc.

Die lange Fugendüse eignet sich für schwer erreichbare Stellen, wie Ecken, Fugen oder Nischen.

Das Aluminium Saugrohr sorgt für bessere Erreichbarkeit von Decken, Ecken, Schrankoberflächen sowie, zusammen mit der LED Motorbürste, für die Bodenreinigung.

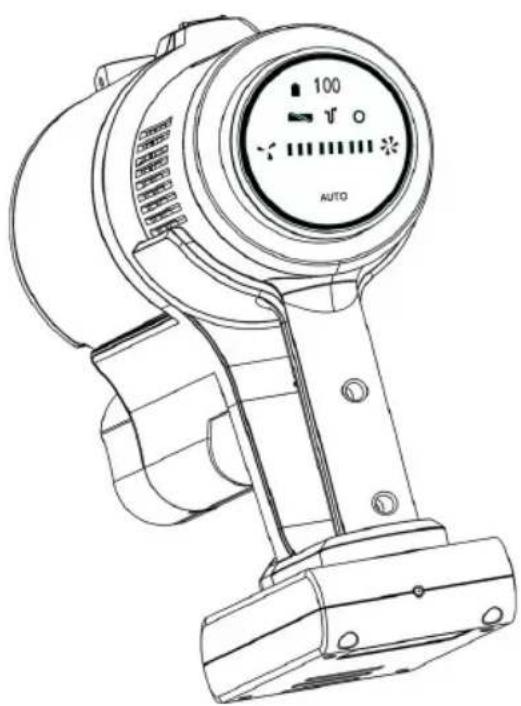

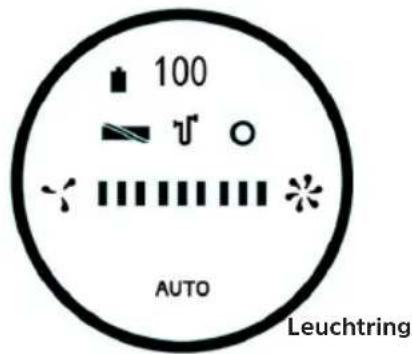

5.2 Bedienelemente

Akku-Ladezustand

Bürste blockiert

Saugblockade

Fehleranzeige Sensor

Saugstärke niedrig

Saugstarke hoch

Automatische Saugstärke

5.2.1 Beschreibung

Akku-Ladezustand - Symbol blinkt bei Ladezustand unter 10% .

Bürste blockiert - Blink rot, wenn die Bürste blockiert ist.

Saugblockade - Blinkt rot, wenn das Saugrohr blockiert ist.

Fehleranzeige Sensor - Saugstärkeregelung (Auto) Funktioniert nicht.

Saugstärke niedrig - Niedrige Saugstärke (Eco), leises Motorgeräusch

Saugstärke hoch - Hohe Saugstärke, lautes Motorgeräusch

AUTO

Autom. Saugstärkeregelung - Die Saugstärke wird automatisch geregelt (je nach Verschmutzung). Der Leuchtring zeigt den Stärkegrad: Grün = niedrig, bis rot = hoch.

6.1 LED Motorbürste und Aluminium Saugrohr anbringen / abnehmen

Anbringen:

Das Aluminium Saugrohr (7) wird direkt auf die Saugöffnung der Motoreinheit gesteckt. Sie muss hörbar einrasten. Die LED Motorbürste (12) auf die gleiche Weise am Aluminium Saugrohr anbringen.

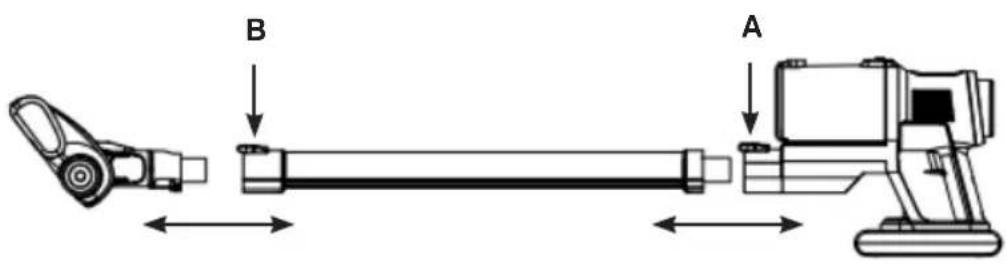

Abnehmen:

Die Entriegelungstaste (A) der Motoreinheit oder am Aluminium Saugrohr (B) drücken und die LED Motorbürste bzw. das Aluminium Saugrohr gleichzeitig herausziehen.

MotoreinheitAluminium SaugrohrBode

6.2 2in1 Kombi und Fugendüse anbringen / abnehmer

Anbringen:

Die gewünschte Düse in die Saugöffnung der Motoreinheit oder das Aluminium Saugrohr (7) stecken. Dabei darauf auf achten, dass die Rastnase an der Düse zur jeweiligen Entriegelungstaste zeigt. Die Düse muss hörbar einrasten.

Abnehmen:

Die Entriegelungstaste (A) über der Saugöffnung oder am Aluminium Saugrohr (B) drücken und die Duse gleichzeitig herausziehen.

6.3 Staubbehälter abnehmer / einsetzen

Abnehmen:

Die Entriegelungstaste (3) zum Staubbehälter (4) schieren und diesen nach offen abnehmer.

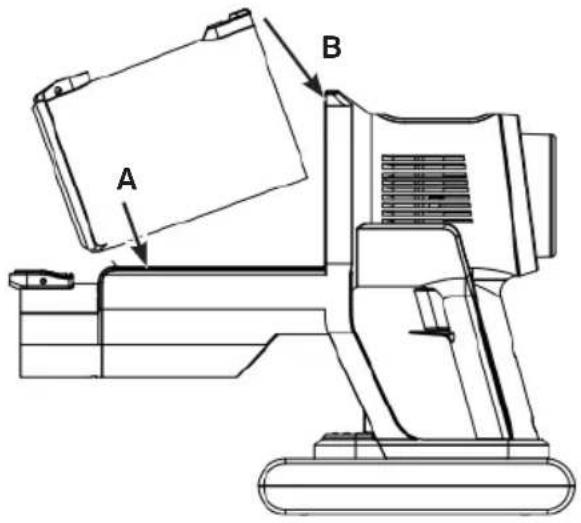

Einsetzen:

Den Staubbehälter von oben in die Motoreinheit einsetzen. Dabei darauf achten, dass die Rastnase am Staubbehälter in die entsprechende Aussparung in der Motoreinheit passt (A). Der Staubbehälter muss hörbar einrasten (B).

7 Erste Inbetriebnahme

Beachten Sie vor dem ersten Gebrauchitte folgende Punkte:

Eventuelle Folien, Aufkleber oder Transportschutz vom Gerät abnehmen. Niemals das Typenschild und eventuelle Warnhinweise entfernen!
Den Akku auflagen.
Den Aufbewahrungsständer aufstellen.

7.1 Akku aufladen

Vor der ersten Inbetriebnahme den Akku vollständig aufladen, um die maximale Ladekapazität zu erreichen. Wird der Akku während des Gebrauchs entleert, sollte er vor der nachsten Benutzung wieder vollständig aufgeladen werden.

Das Netzteil nur an eine vorschrifsmäßig installierte Steckdose, die mit den technischen Daten des Gerätes übereinstimmt, anschließen. Die Steckdose muss auch nach dem Anschlieben gut zugänglich sein, damit die Netzverbindung schnell getrennt werden kann.

Vor dem Einlagen des Akkus prufen, ob die Kontakte sauber sind, und diese gegebenenfalls reinigen.

Der Akku kann einzeln, verbunden mit der Motoreinheit oder im Aufbewahrungsständer geladen werden. Der Aufbewahrungsständer verfügt über eine Aussparung für den Hohlstecker des Netzteils.

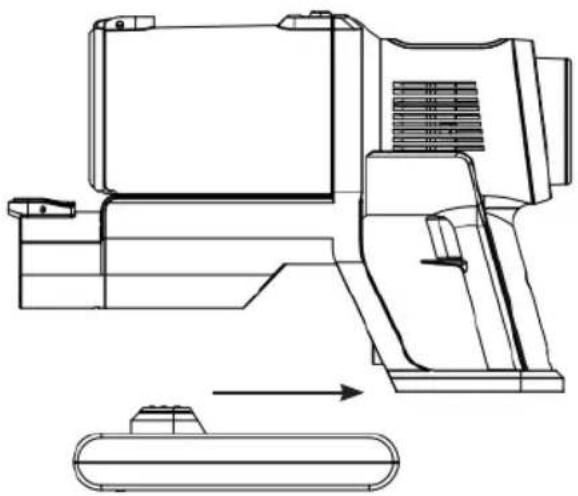

Den Akku (9) mit der Motoreinheit verbinden, indem Sie den Akku auf die Motoreinheit schieben, bis er hörbar einrastet.

Den Hohlstecker (DC-Anschluss) des Netzteils in die Anschlussbuchse (11) am Akku stecken und dann das Netzteil in die Steckdose stecken. Die Ladekontrolleuche am Akku blinkt rot und die Akkustandanzeige am Touchdisplay zeigt den Ladestatus in % an. Der Akku wird geladen.

Wenn die Ladekontrollleuche grün leuchtet oder die Akkustandanzeige 100 aneigt, ist der Akku voll aufgeladen. Die Anzeige erlischt dann nach kurzer Zeit, aus Energiesparzwecken, vollständig.

Zuerst das Netzteil vom Stromnetz trennen und danach den Hohlstecker vom Akku.

Die Ladeelektronik des Akku verfügt über einen Überhitzungsschutz, die den Akku vor defekten schützt. Sollten Sie also versuchen den Akku nach längerem Dauerbetrieb zu laden (Akkuleistung liegt bei 0 - 10%), startet der Ladevorgang eventuell erst verzögert.

Zum abnehmer des Akkus von der Motoreinheit, zuerst den Entriegelungsknopf (10) am Akku drücken und den Akku gleichzeitig nach vorne von der Motoreinheit abziehen.

8 Benutzung

Vergewissern Sie sich, dass auf der zu reinigenden Fläche keine größeren, scharfen Gegenstände liegen.

Die MAX-Markierung des Staubbehalters beachten. Sollte während der Benutzung die Markierung erreicht sein, den Staubbehälter leeren. Den Staubbehälter nach jedem Gebrauch leeren und saubern. Auch die Filter,müssen regelmäßig gereinigt werden, um eine Überlastung des Motors zu vermeiden.

Das Gerät nach jeder gereinigten Fläche abschalten, damit erhöht sich deutlich die Betriebszeit pro Akkuladung. Nach dem Gebrauch Akku aufladen.

Je nach Bedarf Zubehor auswahlen und am Gerät anbringen.
Das Gerät einschalten, indem der Betätigungsschalter (8) einmal gedrück wird. Das Gerät beginnt umgehend mit dem Saugvorgang. Das Touch-Display (1) leuchtet auf.
Bei Bedarf kann über das Touch-Display die Saugstarke manuell verändert werden, indem das Feld „Saugstarke" berührt wird. Über Berühren des AUTO-Symbols kann außer dem die intelligente Saugstarkenregelung eingestellt werden.
Mit dem Gerät über die zu reinigende Stelle fahren.
Soll das Gerät wieder ausgeschaltet werden, den Betätigungsschalter erneut drücken.

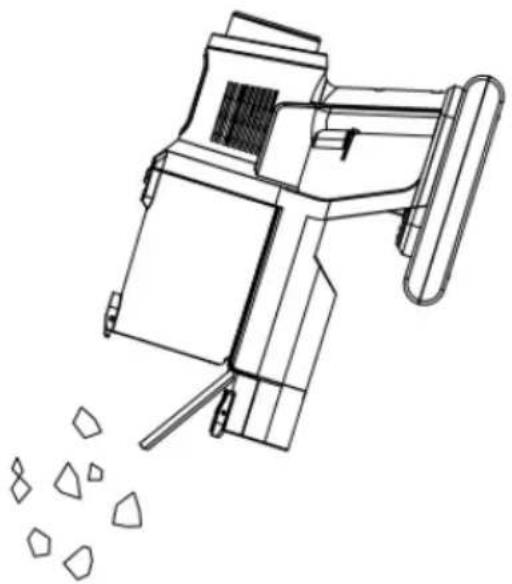

8.1 Staubbehälter leeren

Den Staubbehälter zur betteren Entleerung von der Motoreinheit abnehmer.

Den Staubbehalter über einen geöffneten Mülleimer halten. Der Abstand zum Mülleimer sollte möglichst Klein sein, damit sich der Staub nicht in der Umgebung verteil.
Den Entleerungsknopf (5) am Staubbehalter drücken. Der Deckel des Staubbehalters öffnet sich und der Schmutz fällt hersaus.
Zum Verschlieben den Deckel auf den Staubbehälter drücken. Die Lasche muss hörbar einrasten.

9 Reinigen und Aufbewahren

Den HEPA-Filter nicht in Wasser tauchen oder unter fließen dem Wasser abspulen, um Beschädigungen zu vermeiden. Er ist weder waschmaschinen-noch spulmaschinen- oder trocknergeeignet.

Der Staubfilter ist weder waschmaschinen- noch spülmaschinen- oder trocknergeeignet! Ausschließlich an der Luft, keinesfalls mit einem Haartrockner trocknen.

Zum Reinigen des Gehäuses keine scharfen oder scheuernden Reinigungsmittel verwenden. Sie können die Oberflächen beschädigen.

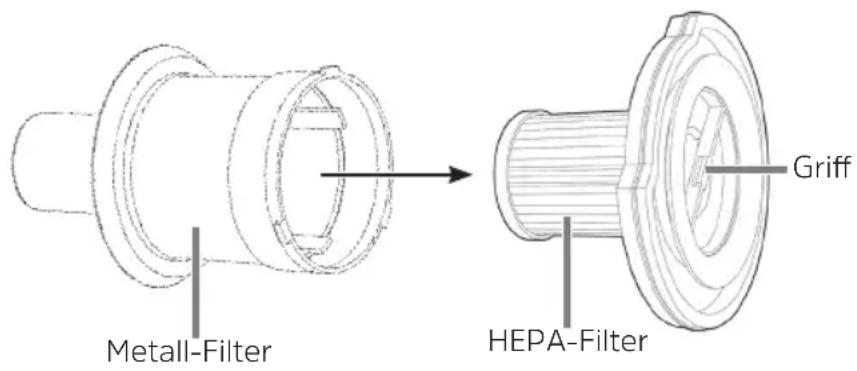

9.1 Staubbehälter, HEPA-Filter und Staubfilter reinigen

Entfernen Sie den Staubbehälter von der Motoreinheit.
Ziehen Sie die Filtereinheit am Griff aus dem Staubbehälter hersaus.
Der Vorfilter (Metall-Filter) und der innen liegende HEPA-Filter sind mit einem Bajonett-Verschluss verbunden. Drehen Sie den HEPA-Filter gegen den Uhrzeigersinn, umihn vom Vorfilter zu trennen undziehen Sie ihn hereaus.

Alle Teile ausklopfen und ggf. mit einer weichen Bürste saubern.
Der Vorfilter kann auch mit klarem Wasser abgeschült werden.

Den HEPA-Filter nicht nass reinigen!

Den Staubbehälter bei Bedarf feucht auswischen.

Alle Teile vor dem Zusammenbau vollständig an der Luft trocknen setzen. Niemals nasse oder feuchte Komponenten zusammen zusammenbauen und an der Motoreinheit anbringen!

9.1.1 Zusammenbau

Den Vorbfilter so auf den HEPA-Filter setzen, dass die Rastnase in der vorgesehenen Aussparung sitzt. Den Staubfilter im Uhrzeigersinn drehen, bis er fest sitzt.
Den Vorfilter mit HEPA-Filter in den Staubbehälter einsetzen. Der Staubfilter muss richtig im Staubbehälter sitzen, er darf nicht oben überstehen.
Den Staubbehälter wieder in die Motoreinheit einsetzen.

9.2 Motoreinheit, Aluminium Saugrohr und Dusen reinigen

Die Motoreinheit, das Aluminium Saugrohr und die Düssen bei Bedarf mit einem feuchten, weichen Tuch abwischen. Mit einem weichen Tuch nachtrocknen.
Regelmäßige Haare und Fussel von den Düsen und Bürsten entfernen.

9.3 LED Motorbürste reinigen

Zur leichteren Reinigung kann die Walze aus der LED Motorbürste herausgenommen werden:

Auf der rechten Seite der LED Motorbürste die Verriegelung (Schlosssymbole) auf das geöffnete Schlosssymbol schieben und den Haltebügel abnehmer.
Die Walze hereausziehen und Verunreinigungen entfernen.
Die Walze in umgekehrter Reihenfolge einsetzen, den Haltebügel einsetzen und herunterrücken, bis er hörbar einrastet.

9.4 Aufbewahren

Das Gerät an einem kühlen, trockenen, vor direkter Sonneneinstrahlung geschütztem Ort und außerhalb der Reichweite von Kindern und Tieren aufbewahren.
Zur Aufbewährung das Gerät mit der Saugöffnung nach unten in die Wandhalterung einhängen.
Die 2in1 Kombidüse und Fugendüse können zur einfachen undplatzsparen den Aufbewährung an der Seite des Wandhalters befestig werden.

Soll das Gerät langere Zeit nicht verwendet werden, entfernen Sie den Akku aus der Motoreinheit und laden Sie den Akku zwischendurch.

10 Fehlerbehebung

Sollte das Gerät nicht ordnungsgemäß Funktionieren, überprüfen Sie, ob das Problem selbst behoben werden kann. Lösst sich mit den genannten Schritten das Problem nicht losen, kontaktieren Sie den Kundenservice ("4.5 Servicehinweise" auf Seite 11).

WARNING!

Verletzungsgefahr!

Versuchen Sie nicht ein elektrisches Gerät eigenständig zu reparieren! Wenden Sie sich bei Defekten stets an den Service ("4.5 Servicehinweise" auf Seite 11).

Problem mögliche Ursache Lösung
Das Gerät arbeitet nur langsam oder startet nicht.	Der Akku ist leer. Den Akku aufladen.
Akku ländt nicht. Niedrigere	e Spannung bei 0-10% und 90-100% zum Schutz des Akkus	Schutzschaltung des Akkus.
Die Saugleistung ist zu schwach.	Der Akku ist zu schwach.	Den Akku aufladen.
	Der Staubbehälter ist zu voll.	Den Staubbehälter leeren.
	Die Filter sind verschmutzt.	Die Filter reinigen.
	Die Saugöffnung ist verstopft.	Das Gerät ausschalten und die Verstopfung entfernen.
	Zu große oder schwere Teilchen können am Teppichboden festhängen.	These Fremdkörper per Hand entfernen.
Beim Saugen entweicht Staub aus dem Gerät.	Staubbehälter oder Filter sitzen nicht korrekt.	Den Sitz von Staubbehälter und Filter korrigieren. Sicherstellen, dass der Staubbehälter geschlossen ist.
	Die Filter sind verschmutzt.	Die Filter reinigen.
	Die Filter sind verschlissen oder beschädigt.	Die Filter ersetzen.
Problem Mögliche	Ursache Lösung
Das Ladekontrollleuchte leuchtet nicht auf, wenn das Gerät an das Stromnetz angeschlossen ist.	Das Netzteil (A) steckt nicht richtig in der Steckdose bzw. der Hohlstecker steckt nicht richtig in der Anschlussbuchse des Akkus (F).	Den Sitz korrigieren.
	Die Steckdose ist defekt.	Eine andere Steckdose probieren.
Seltsamer Geruch Das Gerät wird zum ersten Mal verwendet.	Beim ersten Gebrauch des Geräts ist ein Neugeruch normal, mit der Zeit verschwindet er.

11 Technische Daten

Gerät

Modell VIOLA VC6
Spannungsversorgung 28,8 V, 2.500 mAh
Leistung 300 W
Ladedauer Akku Bis zu 360 Minuten
Betriebsdauer Bis zu 60 min. (und verwe
HEPA-Filter H13

Technische Daten des mitgelieferten Netzteils

Hersteller TechniSat Digital GmbH, Julius-Saxler-Straße 3, D-54550 Daun
Modellkennung TYGSDC3600500
Eingangsspannung AC 100 - 240 V
Eingangswechselstromfrequenz	50/60 Hz
Ausgangsspannung	DC 36,0 V
Ausgangsstrom	0,5 A
Ausgangsleistung	18,0 W
Durchschnittliche Effizienz im Betrieb	85 %
Effizienz bei geringer Last (10%)	73,5 %
Leistungsaufnahme bei Nulllast	0,06 W

Instruction manual

VIOLA VC6

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Strasse 3

D-54550 Daun/Vulkaneifel, Germany

www.technisat.de

4.5 Service information

TechniSat Digital GmbH

Service Center

Nordstr. 4a

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Strasse 3

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

4.5 Service-informatie

11 Technische gegevens

Apparaat

TechniSat Digital GmbH

TechniPark Julius-Saxler-Straße 3 D-54550 Daun/Eifel www.technisat.de

Niedrożnosć kanalu ssania

Alles zu ihrer TechniSat Produkt in einer App.

Mit der INFODESK-App von TechniSat können Sie sich Bedienungsanleitungen, Kataloge, Prospekte und informative Produktvideos bequem und Schnell auf dem Smartphone oder Tablet ansehen.

INFODESK QR-Code scannen und App kostenfrei für iOS oder Android herunterlagen.

www.technisat.de/infodesk

TechniSat Digital GmbH ist ein Unternehmen der Techniropa Holding GmbH und der LEPPER Stiftung. TechniPark Julius-Saxler Straße 3 - 54550 Danr/Eifel

TechniSat

06122021ORV1
