BEDIENUNGSANLEITUNG HG01717 TRONIC

Bedienungs- und Sicherheitshinweise

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 29

1 + - TRONIC 9 V 1.5V 6 0.0 1.5 5 8.1 1.4 7.2 1.3 6.3 1.2 5.4 1.1 4.5 1.0 3.6 0.9 2.7 0.8 1.8 0.7 SOTC 4

+ - Reset 2 3

• sterke vibraties,
• sterke mechanische belastingen,

- directe zoninstraling

- vocht.

Einleitung...... Seite 30

Bestimmungsgemäße Verwendung ...... Seite 30

Teilebeschreibung...... Seite 30

Technische Daten...... Seite 30

Sicherheitshinweise...... Seite 31

Sicherheitshinweise zu Batterien...... Seite 32

Vor der Inbetriebnahme...... Seite 32

Batterie einsetzen / wechseln ...... Seite 32

Bedienung...... Seite 33

D, C, AA und AAA Batterie messen ...... Seite 33

9 V Batterie messen...... Seite 33

Fehlerbehebung...... Seite 33

Reinigung und Pflege...... Seite 33

Entsorgung Seite 34

BATTERIETESTER

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

● Bestimmungsgemäße Verwendung

Dieses Gerät ist zur Überprüfung der Restspannung von Batterien und Akkus mit einer Spannung von 1,5 und 9 Volt bestimmt. Das Gerät darf nur in geschlossenen Räumen verwendet werden. Dieses Gerät ist nicht für den gewerblichen Einsatz bestimmt.

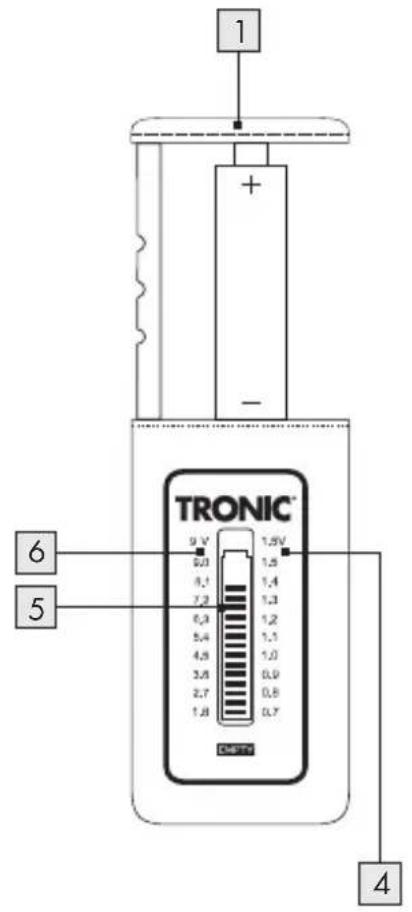

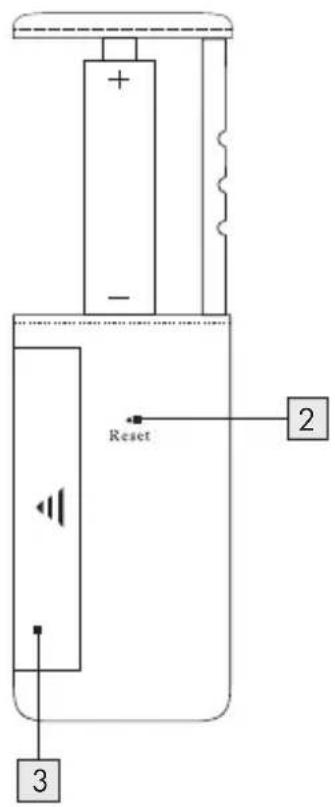

- Teilebeschreibung

1 ausziehbarer Kontaktarm (Batterietypen: D, C, AA, AAA)
2 Reset-Taste
3 Batteriefachabdeckung
4 1,5 V-Skala
5 Spannungsanzeige
6 9 V-Skala
7 Testkontakte (9 V Batterie)

- Technische Daten

Messbereich: 0,7 - 1,5 V (Gleichstrom)(Batterietypen: D, C, AA, AAA)

1,8 - 9 V = (Gleichstrom) (9 V Batterie)

Spannungsversorgung: 1 x 1,5 V —— (Gleichstrom) AAA Batterie

Sicherheitshinweise

LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen

Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Das Produkt ist kein Spielzeug.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Beschädigte Geräte bedeuten Lebensgefahr durch elektrischen Schlag!
Setzen Sie das Gerät

• keinen extremen Temperaturen,
• starken Vibrationen,
• starken mechanischen Beanspruchungen,
• keiner direkten Sonneneinstrahlung,
• keiner Feuchtigkeit aus.

Andernfalls droht eine Beschädigung des Gerätes.

Beachten Sie, dass Beschädigungen durch unsachgemäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen von der Garantie ausgeschlossen sind.
Nehmen Sie das Gerät keinesfalls auseinander. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Lassen Sie Reparaturen nur von Fachkräften durchführen.
■ Halten Sie das Produkt stets sauber.
Setzen Sie das Gerät keiner extremen Hitze bzw. keiner extremen Kälte aus.
- Setzen Sie das Gerät keinen extremen Temperaturschwankungen aus. Andernfalls besteht die Gefahr, dass sich Kondenswasser bildet. Warten Sie ab, bis das Gerät Zimmertemperatur erreicht hat, bevor Sie es in Betrieb nehmen.
■ Lesen Sie vor Überprüfung die Herstellerhinweise für die jeweilige Batterie durch.

Sicherheitshinweise zu Batterien

WARNING! LEBENSGEFAHR! Batterien können verschluckt werden, was

lebensgefährlich sein kann. Ist eine Batterie verschluckt worden, muss sofort medizinische Hilfe in Anspruch genommen werden.

■ Entfernen Sie die Batterie, wenn sie längere Zeit nicht verwendet worden ist, aus dem Gerät.

VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht-aufladbare Batterien niemals wieder auf!

Achten Sie beim Einlegen auf die richtige Polarität! Diese wird in den Batteriefächern angezeigt.
■ Reinigen Sie Batterie- und Gerätekontakt vor dem Einlegen falls erforderlich.
■ Entfernen Sie eine erschöpfte Batterie umgehend aus dem Gerät. Es besteht erhöhte Auslaufgefahr!
■ Batterien gehören nicht in den Hausmüll!
Jeder Verbraucher ist gesetzlich verpflichtet, Batterien ordnungsgemäß zu entsorgen!
■ Halten Sie Batterien von Kindern fern, werfen Sie sie nicht ins Feuer, schließen Sie sie nicht kurz und nehmen Sie sie nicht auseinander.
Bei Nichtbeachtung der Hinweise kann die Batterie über ihre Endspannung hinaus entladen werden. Es besteht dann die Gefahr des Auslaufens. Falls die Batterie in Ihrem Gerät ausgelaufen sein sollte, entnehmen Sie diese sofort, um Schäden am Gerät vorzubeugen!
Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Bei Kontakt mit Batteriesäure spülen Sie die betroffene Stelle mit reichlich Wasser ab und / oder suchen Sie einen Arzt auf!

● Vor der Inbetriebnahme

- Batterie einsetzen / wechseln

□ Entfernen Sie die Batteriefachabdeckung 3, indem Sie diese in Pfeilrichtung abziehen (siehe Abbildung).
□ Legen Sie eine Batterie vom Typ Micro (AAA 1,5 V) ein.
Hinweis: Achten Sie dabei auf die richtige Polarität. Diese wird im Batteriefach angezeigt.
□ Schließen Sie das Batteriefach wieder.

Bedienung

D, C, AA und AAA Batterie messen

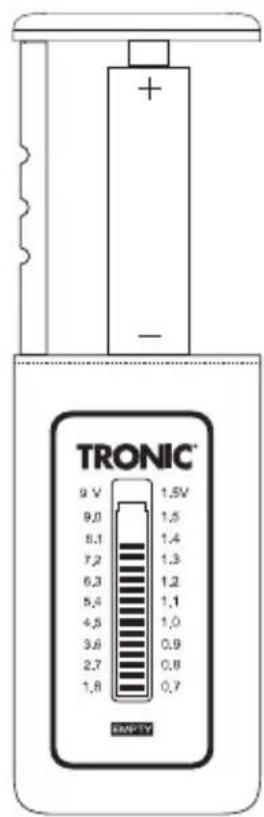

☐ Platzieren Sie eine Batterie vom Typ D, C, AA oder AAA im Batterietester (siehe Abb. A).
Hinweis: Achten Sie dabei auf die richtige Polarität. Diese wird am Batterietester angezeigt. Hinweis: Achten Sie auf den einwandfreien Kontakt zwischen Batterie und Batterietester.
☐ Fixieren Sie die Batterie mittels des ausziehbaren Kontaktarms 1(siehe Abb. A).
□ Lesen Sie mittels der Spannungsanzeige 5 und der 1,5 V-Skala 4 die Spannung der angeschlossenen Batterie ab.

● 9 V Batterie messen

□ Positionieren Sie die 9 V-Batterie an den Testkontakten 7(siehe Abb .B).
Hinweis: Achten Sie dabei auf die richtige Polarität. Diese wird an den Testkontakten 7 angezeigt.
Hinweis: Achten Sie auf den einwandfreien Kontakt zwischen Batterie und Testkontakten 7.
□ Lesen Sie mittels der Spannungsanzeige 5 und der 9 V-Skala 6 die Spannung der angeschlossenen Batterie ab.

Fehlerbehebung

● = Fehler

● = Grund

O = Lösung

● Batterietester reagiert nicht.

Elektrostatische Entladungen können die Funktion des Batterietesters beeinträchtigen.

Drücken Sie die Reset-Taste 2 auf der Rückseite des Batterietesters. Verwenden Sie dafür z.B. eine Büroklammer o.ä.

Die zu messende Batterie ist verkehrt angelegt.

○ Legen Sie die zu messende Batterie gemäß korrekter Polung an.

Das Messergebnis ist unwahrscheinlich.

© Die Batterie ist nicht korrekt platziert.

Entnehmen Sie die Batterie und warten Sie einige Sekunden oder drücken Sie die Reset-Taste 2. Legen Sie die Batterie erneut ein.

- Reinigung und Pflege

□ Reinigen Sie das Gerät nur äußerlich mit einem weichen, trockenen Tuch.
□ Verwenden Sie in keinem Fall Flüssigkeiten und keine Reinigungsmittel, da diese das Gerät beschädigen.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006 / 66 / EG und deren Änderungen recycelt werden. Geben Sie Batterien und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

CE

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model No.: HG01717

Version: 10 / 2016
