BP 7.000 Garden - Wasserpumpe Kärcher - Kostenlose Bedienungsanleitung

Marke	Kärcher
Modell	BP 7.000 Garden
Produkttyp	Wasserpumpe
Netzspannung	230-240 V
Frequenz	50 Hz
Nennleistung	1100 W
Max. Durchfluss	7000 l/h
Max. Saughöhe	8 m
Max. Druck	5 bar (0,5 MPa)
Max. Förderhöhe	50 m
Max. Fluidtemperatur	35 °C
Max. Partikelgröße	1 mm
Pumpentyp	Strahlpumpe
Schalldruckpegel	68 dB(A)
Garantierter Schallleistungspegel	83 dB(A)
Gewicht (ohne Zubehör)	10,0 kg
Bestimmungsgemäße Verwendung	Gartenbewässerung, Hauswasserversorgung (privat)
Zugelassene Förderflüssigkeiten	Klares Wasser, Regenwasser, Brunnenwasser, Poolwasser mit Zusätzen (≤ 35 °C)
Wartung	Mit klarem Wasser spülen nach Verwendung von Wasser mit Zusätzen
Garantie	Gemäß den länderspezifischen Bedingungen (Material- oder Herstellungsfehler)
Mitgeliefertes Zubehör (Standard)	Anschlussadapter, Verschlussstopfen, Rückschlagventil, Saugschlauch (je nach Version)
Sicherheit	Vor Wartung ausschalten und Netzstecker ziehen; nicht trocken laufen lassen
Lagerung	Frostgeschützt lagern, Pumpe über Entlüftungsventil entleeren

Häufig gestellte Fragen - BP 7.000 Garden Kärcher

Wie installiere ich die Pumpe BP 7.000 Garden?

Vor der Inbetriebnahme den Verschlussstopfen entfernen, den Anschlussadapter auf den Saugstutzen schrauben und einen vakuumfesten Saugschlauch anschließen. Die Pumpe über die Einfüllöffnung bis zum Überlaufen mit Wasser füllen. Netzstecker einstecken und mit dem EIN/AUS-Schalter starten.

Was tun, wenn die Pumpe nicht startet oder plötzlich stoppt?

Überprüfen Sie die Stromversorgung: Sicherungen und Anschlüsse. Stellen Sie sicher, dass der Stecker fest eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den autorisierten Kundendienst.

Warum läuft meine Pumpe, fördert aber kein Wasser?

Dies kann an Luft in der Pumpe liegen. Überprüfen Sie die Inbetriebnahme (Befüllung mit Wasser). Reinigen Sie die Saugzone, falls Partikel blockieren. Stellen Sie sicher, dass der Saugschlauch und der Adapter korrekt mit Dichtungen verschraubt sind.

Wie entlüfte ich die Pumpe?

Füllen Sie die Pumpe vor dem Start vollständig mit Wasser. Um die Ansaugzeit zu verkürzen, heben Sie den Druckschlauch etwa 1 Meter an, bis das Wasser gleichmäßig fließt.

Was ist die maximale Saughöhe?

Die maximale Saughöhe beträgt 8 Meter. Darüber hinaus kann die Pumpe möglicherweise nicht richtig funktionieren.

Kann ich die Pumpe für Trinkwasser verwenden?

Nein, es ist verboten, das von der Pumpe geförderte Wasser zu trinken. Die Pumpe ist für die Bewässerung und nicht für Trinkwasser ausgelegt. Verwenden Sie sie nicht mit Wasser, das für den menschlichen Verzehr bestimmt ist.

Wie warte ich die Pumpe nach dem Gebrauch?

Nach dem Pumpen von Wasser mit Zusätzen spülen Sie die Pumpe mit klarem Wasser. Trennen Sie das Gerät vor jeder Wartung vom Netz. Die Pumpe erfordert keine weitere Wartung.

Was tun, wenn die Förderleistung nachlässt?

Reinigen Sie die Saugzone und den Vorfilter. Überprüfen Sie, ob die Förderhöhe 50 m nicht überschreitet. Stellen Sie sicher, dass die Ventile auf der Druckseite vollständig geöffnet sind und der Schlauch nicht geknickt ist.

Wie lagere ich die Pumpe im Winter?

Entleeren Sie die Pumpe, indem Sie den Wasserhahn auf der Druckseite öffnen, die Schläuche entfernen und die Pumpe über das Entlüftungsventil entleeren. Bewahren Sie das Gerät an einem frostgeschützten Ort auf.

Wo finde ich Ersatzteile für die Pumpe?

Verwenden Sie ausschließlich originales Kärcher-Zubehör und Ersatzteile. Besuchen Sie www.kaercher.com oder kontaktieren Sie Ihren Händler für weitere Informationen.

BEDIENUNGSANLEITUNG BP 7.000 Garden Kärcher

Allgemeine Hinweise 5

Bestimmungsgemäße Verwendung 5

Gefahrenstufen.... 5

Umweltschutz 5

Zubehör und Ersatzteile 5

Lieferumfang 5

Garantie.... 5

Gerätebeschreibung.... 5

Inbetriebnahme 6

Betrieb 6

Pflege und Wartung.... 6

Transport 6

Lagerung 6

Sonderzubehör....7

Hilfe bei Störungen.... 7

Technische Daten....7

Kennlinien....8

EU-Konformitätserklärung 8

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise. Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Bitte beachten Sie beim Anschluss dieses Produktes an das Trinkwassernetz die Anforderungen der En 1717 und wenden Sie sich bei eventuellen Fragen an Ihren Sanitärfachbetrieb.

Dieses Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für die Beanspruchung des gewerblichen Einsatzes vorgesehen.

Das Gerät ist vorwiegend zum Einsatz im Garten bestimmt und bietet konstanten Druck zur Gartenbewässerung.

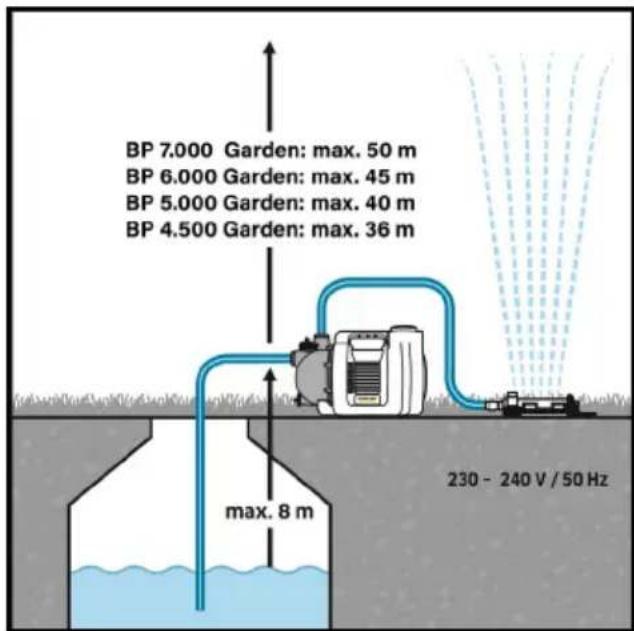

Beim Anschluss von Sprinklern können maximal folgende Flächen bewässert werden:

• BP 4.500 Garden: 400 m²
• BP 5.000 Garden: 550 m²
• BP 6.000 Garden: 900 m²
• BP 7.000 Garden: 1000 m²

⚠ VORSICHT

Verletzungsgefahr!

Verletzungsgefahr durch Giftstoffe.

Trinken Sie kein Wasser, dass von der Pumpe gefördert wurde!

Zulässige Förderflüssigkeiten

Zulässige Förderflüssigkeiten:

• Brauchwasser
• Brunnenwasser
• Quellwasser
• Regenwasser
• Schwimmbadwasser bei bestimmungsgemäßer Dosierung der Additive

Die Temperatur der geförderten Flüssigkeit darf 35 °C nicht überschreiten.

Unsachgemäße Verwendung

Hinweis

Der Hersteller haftet nicht für eventuelle Schäden, die durch unsachgemäße Verwendung oder falsche Bedienung verursacht werden.

Gefahrenstufen

⚠ GEFAHR

- Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

- Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

⚠ VORSICHT

- Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

- Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Be-

standteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung ein

potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden-dienststelle.

(Adresse siehe Rückseite)

Gerätebeschreibung

In dieser Betriebsanleitung wird die maximale Ausstattung beschrieben. Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung).

Abbildungen siehe Grafikseite

Abbildung A

① Verschlusskappe 2-Wege Anschlussadapter
②2-Wege-Anschlussadapter für Pumpen G 1 (nicht bei BP 4.500 Garden enthalten)
③ Anschluss-Adapter für Pumpen G 1 (Bei BP 4.500 Garden zwei mal enthalten)

④ Verschlussstopfen

⑤ Anschluss G 1 (33,3 mm) Saugleitung (Eingang)

⑥ Einfüllstutzen mit Verschlusskappe

⑦ Anschluss G 1 (33,3 mm) Druckleitung (Ausgang)

⑧ EIN-/AUS-Schalter

⑨ Wasserablassventil

⑩**Hahnanschluss G 1

⑪**Kupplung mit Aqua Stop

⑫**Kupplung

⑬**Spritze

14*Saugschlauch-Set inkl. 3,5 m anschlussfertigem, vakuumfestem Spiralschlauch mit Saugfilter und Rückflussstopp

⑮ **Gartenschlauch 1/2" 20 m

16 Netzanschlusskabel mit Stecker

* Nur bei Set und Set Plus enthaltenes Zubehör.

** Nur bei Set Plus enthaltenes Zubehör.

Inbetriebnahme

Wir empfehlen, nur Original Kärcher Saugschläuche, Filterkomponenten und Schlauchanschlüsse zu verwenden. Wenn Bauteile anderer Hersteller verwendet werden, kann es zu Fehlfunktionen beim Ansaugen der Förderflüssigkeit kommen, insbesondere bei Verwendung von Bajonett-Verbindungssystemen.

Vor der Inbetriebnahme

Vorbereiten

• Verschlussstopfen entfernen.
- Anschluss-Adapter in Sauganschluss der Pumpe (Eingang) schrauben. Von Hand anziehen.
- Vakuumfesten Saugschlauch anschließen Abbildung B

Hinweis

Bei verschmutztem Wasser empfehlen wir einen Vorfilter (siehe Sonderzubehör) zwischen Rückschlagventil und Saugschlauch anzubringen.

Abbildung C

Hinweis

Um die Wiederansaugzeit zu verkürzen, Saugschlauch mit Rückflussstopp verwenden. Dieser verhindert das Entleeren des Saugschlauchs nach der Verwendung (siehe Sonderzubehör).

• Anschluss-Adapter in Druckanschluss der Pumpe (Ausgang) schrauben. Von Hand anziehen. Abbildung D

- Deckel am Einfüllstutzen abschrauben. Abbildung E

- Pumpe mit Wasser bis zum Überlaufen befüllen. Abbildung F

Betrieb

1. Netzstecker in Steckdose stecken.
2. Das Gerät mit dem EIN/AUS-Schalter einschalten.
3. Zur Verkürzung der Ansaugzeit, Druckschlauch ca. 1 m anheben.
4. Warten bis Pumpe ansaugt und gleichmäßig fördert.

Abbildung I

⚠ VORSICHT

Gefahr durch Trockenlauf

Der Trockenlauf schädigt der Pumpe.

Pumpe nicht trockenlaufen lassen!

1. Pumpe während des Betriebs nicht unbeaufsichtigt lassen.

ACHTUNG

Verletzungsgefahr. System steht unter Druck!

Verletzungsgefahr.

(Druck siehe Kapitel technische Daten)

Betrieb beenden

1. Das Gerät am EIN/AUS-Schalter ausschalten.

2. Netzstecker aus Steckdose ziehen.

Pflege und Wartung

⚠️GEFAHR

Gefahr eines Stromschlags.

Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Das Gerät ist wartungsfrei.

Spülen

Hinweis

Bei Förderung von Wasser mit Zusätzen, Pumpe nach jedem Gebrauch mit klarem Wasser spülen.

Transport

⚠ VORSICHT

Verletzungsgefahr

Verletzungsgefahr durch kippendes Gerät. Beachten Sie beim Transport das Gewicht des Geräts (siehe Kapitel Technische Daten) und sichern Sie es beim Transport in Fahrzeugen entsprechend ab.

Transport von Hand

1 Kabel aufrollen.
2 Gerät am Tragegriff hochheben und tragen.

Transport in Fahrzeugen

1 Gerät gegen Verrutschen und Kippen sichern.

⚠ VORSICHT

Verletzungsgefahr

Verletzungsgefahr durch kippendes Gerät. Beachten Sie beim Transport das Gewicht des Geräts (siehe technische Daten) und sichern Sie es beim Transport in Fahrzeugen entsprechend ab.

Lagerung

⚠ VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Beachten Sie bei der Lagerung das Gewicht des Geräts.

1. Das Gerät an einem frostfreien Ort aufbewahren.

Gerät aufbewahren

1. Gerät drucklos machen durch Öffnen der druckseitig angeschlossenen Wasserentnahme (z.B. Öffnen der Gartenspritze).

2. Schläuche entleeren.

3. Saugleitung und Druckleitung entfernen.

4. Pumpe über Wasserablassventil entleeren.

Abbildung H

1. Das Gerät an einem frostfreien Ort aufbewahren.

Sonderzubehör

Sie finden die möglichen Sonderzubehöre auf der letzten Seite dieser Betriebsanleitung.

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

Fehler Ursache Behebung
Die Pumpe läuft, aber fördert nicht	In der Pumpe ist Luft. 1. Die ordnungsgemäße Inbetriebnahme prüfen (siehe Kapitel Vorbereiten und Betrieb).
	Schmutzpartikel blockieren den Ansaugbereich.	1. Den Netzstecker aus der Steckdose ziehen.2. Den Ansaugbereich reinigen.
	Der Ansaugschlauch oder der Anschlussadapter ist nicht korrekt eingeschraubt.	1. Prüfen, ob die Dichtungen korrekt angebracht sind.2. Den Ansaugschlauch und den Anschlussadapter von Hand festziehen.
	Der Vorfilter ist verstopft. 1. Den Vorfilter reinigen.
Die Pumpe läuft nicht an oder bleibt während des Betriebs plötzlich stehen	Die Stromversorgung ist unterbrochen. 1. Die Sicherungen und die elektrischen Verbindungen prüfen.
Förderleistung nimmt ab oder ist zu gering	Der Ansaugbereich verstopft. 1. Den Netzstecker aus der Steckdose ziehen.2. Den Ansaugbereich reinigen.
	Die Förderleistung der Pumpe ist abhängig von der Förderhöhe und der ange- schlossenen Peripherie.	1. Die max. Förderhöhe beachten (siehe Kapitel Technische Daten) ggf. anderen Schlauchdurchmesser oder andere Schlauchlänge wählen.
	Der Querschnitt auf der Druckseite ist verengt, z.B. durch nicht vollständig geöffnetes Ventil/Kugelhahn.	1. Ventil/Kugelhahn vollständig öffnen.
	Der Schlauch ist der auf Druckseite ge-knickt.	1. Die Knickstellen im Schlauch beseitigen.
	Der Vorfilter ist verstopft. 1. Den Vorfilter reinigen.

Technische Daten

	BP 4.500 Garden	BP 5.000 Garden	BP 6.000 Garden	BP 7.000 Garden
	BP 4.500 Garden Set Plus	BP 5.000 Garden Set Plus	BP 6.000 Garden Set Plus

Netzspannung V 230-240 230-240 230-240 230-240

Netzfrequenz Hz	50 50	50 50
Nennleistung		W	550	650	1000	1100
Fördermenge maximal		l/h	4500	5000	6000	7000
Ansaughöhe (max.)		m	8	8	8	8
Feststoffgehalt im Wasser		kg/m3	>2,5	>2,5	>2,5	>2,5
Druck (max.)		MPa (bar)	0,36 (3,6)	0,40 (4,0)	0,45 (4,5)	0,5 (5,0)
Förderhöhe (max.)		m	35 40 45 50
Fördertemperatur (max.)		°C	35,0	35,0	35,0	35,0
Partikelgröße (max.) der zulässigen Förder-flüssigkeiten		mm	1	1	1	1

	BP 4.500 Garden	BP 5.000 Garden	BP 6.000 Garden	BP 7.000 Garden
	BP 4.500 Garden Set Plus	BP 5.000 Garden Set Plus	BP 6.000 Garden Set Plus

Pumpentyp Jet Jet Jet Jet

Schalldruckpegel L_pA d B ( A ) 5

Schallleistungspegel L _WA garantiert dB(A) 71 73 84 83

Maße und Gewichte

Gewicht (ohne Zubehör) kg 6,4 7,0 9,7 10,0

Hinweis

Ausnahmegrund nach Verordnung (EU) 2019/1781 Anhang I Abschnitt 2 (12): j)

Technische Änderungen vorbehalten.

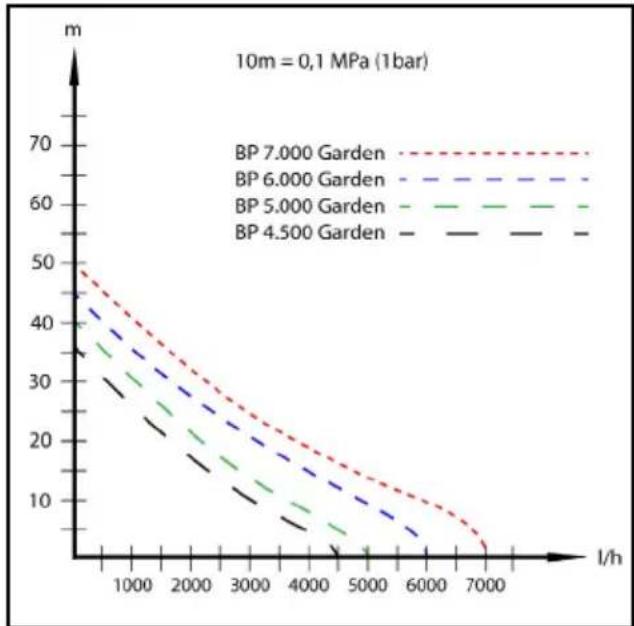

Kennlinien

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Pumpe

Typ: 1.645-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

2011/65/EU

2009/125/EG

Angewandte Verordnung(en)

(EU) 2019/1781

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

BP 4.500 Garden

Gemessen: 68

Garantiert: 71

BP 5.000 Garden

Gemessen: 70

Garantiert: 73

BP 6.000 Garden

Gemessen: 81

Garantiert: 84

BP 7.000 Garden

Gemessen: 81

Garantiert: 83

Die Unterzeichnenden handeln im Auftrag und mit Voll-macht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
