BEDIENUNGSANLEITUNG TKHU 2 A1 TRONIC

KFZ-SMARTPHONE-HALTERUNG

Bedienungsanleitung

IAN 353640_2010

GB IE NI

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungsanleitung Seite 95

A

B

C

Contents

Introduction 3

Intended use 3

Notes on trademarks 4

KompennassHandelsGmbH. 65

Tel.: [phone] (0,15 EUR / Min.)

E-Mail: [e-mail]

IAN 353640_2010

Importateur

Technische gegevens 81

Opmerkingen over de

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

BE ServiceBelgië

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 353640_2010

Importeur

Bestimmungsgemäß Verwendung 97

Hinweise zu Warenzeichen 98

Verwendete Warnhinweise und Symbole 98

Sicherheitshinweise 101

Bedienelemente 104

Technische Daten 105

Hinweise zur EU-Konformitäts erklärung 106

Lieferumfang prüfen 106

Bedienung und Betrieb . 107

KFZ-Halterung montieren 107

Lüftungsschlitzklemme montieren 107

Mobiltelefon in die KFZ-Halterung einsetzen . . .108

Laden des Mobiltelefons 109

Fehlersuche 1 10

Reinigung und Pflege 1 1 1

Lagern bei Nichtbenutzung 1 1 1

Entsorgung 112

Gerat entsorgen 112
Verpackung entsorgen 1 1 2

Garantie der

KompernaßHandelsGmbH. 1 1 3

Service 117

Importeur 118

Einführung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Die Bedienungsanleitung ist Bestandteil deses Products. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Handigem Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäß Verwendung

Die KFZ-Halterung ist ein Gerät der Informationselektronik und dient der Befestigung und gleichzeitigen Ladung von Mobiltelefonen (und anderen 5 V-Geräten mit USB-Anschluss) im Auto. Der KFZ/USB-Adapter ist nur für Fahrzeuge mit einem Zigarettenanzünder, dessen negativer Pol auf Masse liegt, geeignet.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß und kann zu Beschädigungen und Verletzungen führen. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung oder eigenmächtiger Umbauten sind

ausgeschlossen. Dieses Produkt ist ausschließlich für den privaten Gebrauch und nicht für eine gewerbliche Nutzung bestimmt.

Hinweise zu Warenzeichen

USB® ist ein eingetragenes Warenzeichen von USB Implementers Forum, Inc.

Alle weiteren Name n und Produkte konnen die Waren-zeichen oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer sein.

Verwendete Warnhinweise und Symbole

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet (falls zutreffend):

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, wird dies zu schweren Verletzungen oder zum Tode führen.

Die Anweisungen in thisum Warnhinweis befolgen, um die Gefahr von schweren Verletzungen oder des Todes zu vermeiden.

WARNING

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen oder zum Tode führen.

Die Anweisungen in thism Warnhinweis befolgen, um die Gefahr von schweren Verletzungen oder des Todes zu vermeiden.

VORSICH

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen führen.

Die Anweisungen in thism Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

ACHTUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden.

Falls die Situation nicht vermieden wird, kann diese zu Sachschäden führen.

Die Anweisungen in thisum Warnhinweis befolgen um Sachschaden zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erreichtern.

Das E-Kennzeichen ist ein Prüfzeichen für die Kennzeichnung von genehmigungspflichtigen Bauteilen an Kraftfahrzeugen und besagt,

dass die erforderlichen Prüfungen durchgeführt wurden und eine ECE-Bauartgenehmigung erteilt wurde.

Die Buchstaben „xx“ sind Platzhalter und stehen für das Land, in dem die Zulassung ausgestellt wurde.

Das Smart Fast Charge-Symbol besagt, dass durch die eingesetzte Technologie, bei kompatiblen Geräten eine verringerte

Ladezeit möglich ist. Kompatiblen angeschlossenen Geräten wird automatisch signalisiert, dass sie den maximal nutzbaren Ladestrom verwenden.

Sicherheitshinweise

■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sightbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb.

■ Bei Beschädigung der Kabel oder der Anschlüsse halten Sie diese von autorisiertem Fachpersonal oder dem Kundenservice austauschen, um Gefährdungen zu vermeiden.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR

• Verpackungsmaterialien (z. B. Folien oder Hartschaum))dürfen nicht zum Spielena verwendet werden. Es besteht Erstickungsgefahr!
  Das Verpackungsmaterial ist kein Spielzeug!

Öffnen Sie niemals das Gerät undnehmen Sie keine Reparaturen daran vor.

Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen von Flüssigkeiten.

■ Setzen Sie das Gerät nie extremer Hitze oder hohen Luftfeuchtigkeit aus. Dies gilt insbesondere für eine Lagerung im Auto. Bei längeren Standzeiten und warmer Witterung mit Sonneneinstrahlung entstehen hohe Temperaturen im Innenaum und Handschuhfach. Entfernen Sie elektrische und elektronische Geräte aus dem Fahrzeug.

■ Stellen Sie bei der Montage der Halterung sicher, dass diese keine Behinderung beim Steuern, Bremsen oder für die Einsatzfähigkeit anderer Betriebssysteme des Fahrzeugs (z. B. Airbags) darstellen, oder Ihr Sichtfeld beim Fahren einschränken.

■ .

Achten Sie darauf, dass die Halterung nicht an einer Position installiert wird, an der Sie im Fall eines Unfalls oder Zusammenstoßes damit in Kontakt kommt. können.

■ Beachten Sie auch die Bedienungsanleitung Ihres Mobiltelefons/Endgerät.
■ Wenn Sie am KFZ/USB-Adapter Brandgeruch oder Rauchentwicklung feststellen, trennen Sie es sofort vom Zigarettenanzünder.

WARNING Der Rauch darf keinesfalls einge- atmet werden, da dieser gesundheitsschädlich ist.

■ Beachten Sie alle vor Ort geltenden Gesetze. Die Höhe themselves beim Fahren immer für die Bedienung des Fahrzeugs frei sein. Die Verkehrssicherheit muss beim Fahren immer Vorrang haben. Verwenden Sie diese Halterung nur, wenn keine Gefahr in irgendener Fahrsituation entstehen kann.

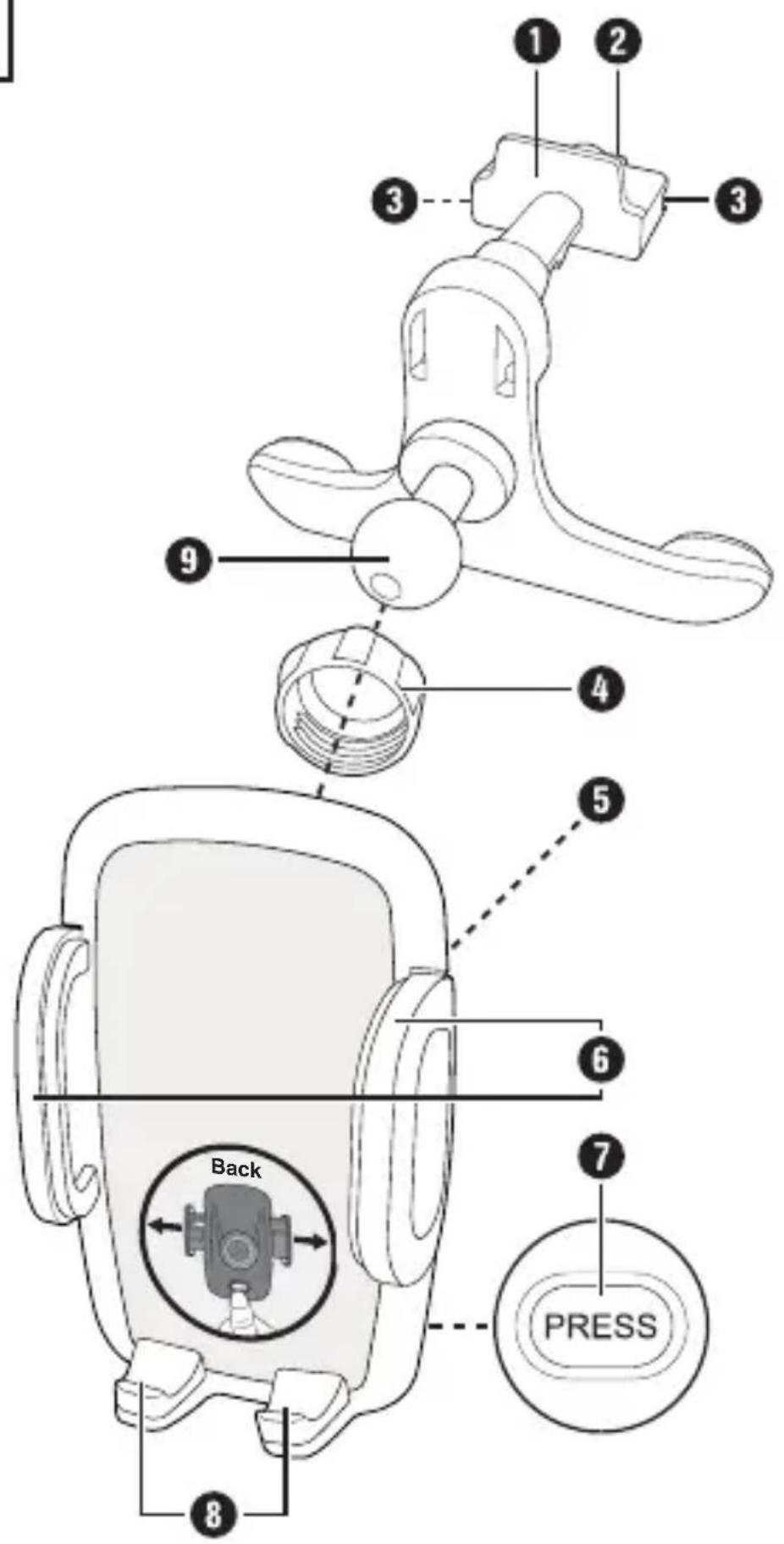

Bedienelemente

Hebel
Haken
3 Aussparungen
4 Schraubring
Kugelgelenk-Aufnahme
6 Haltebacken für Mobiltelefon
Taste PRESS
8 Stützen für Mobiltelefon
9 Kugelgelenk

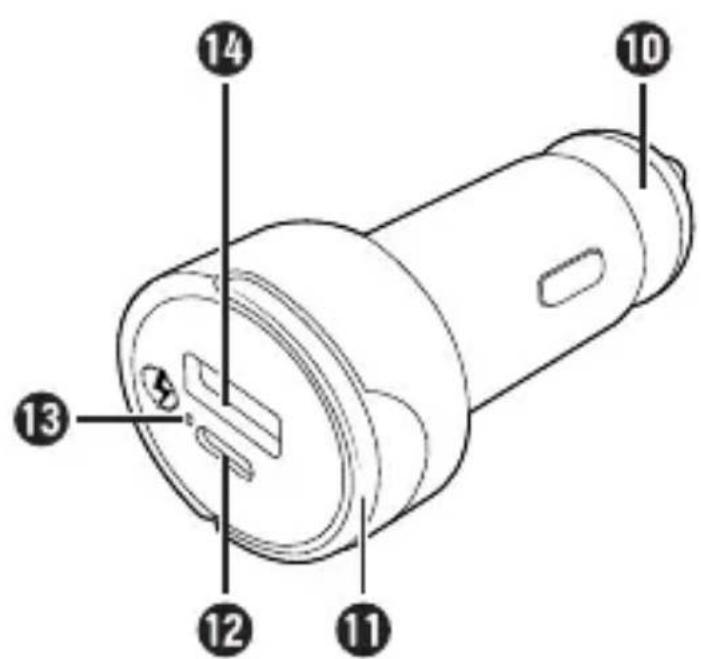

10 KFZ/USB-Adapter
11 Haltebügel
USB-BuchseTypC
13 Betriebs-LED
USB-Buchse Typ A

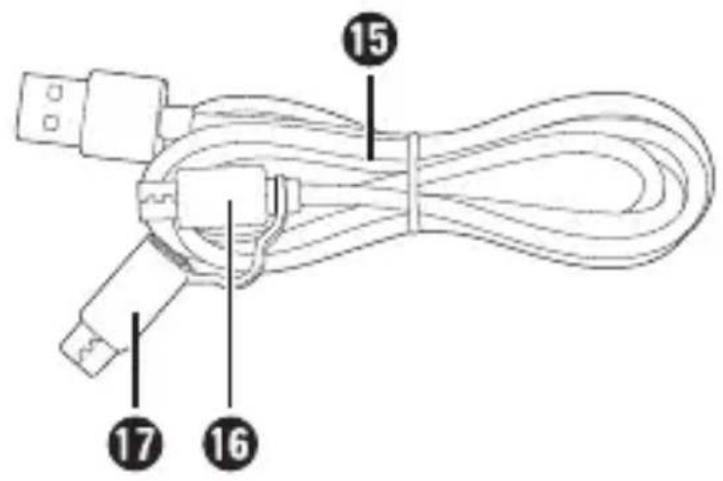

15 Ladekabel
16 Micro-USB-Stecker
USB Typ C-Stecker (Micro-USB auf USB Typ C)
Bedienungsanleitung (Symbolbild)

Technische Daten

Modell TKHU 2 A1
Eingangsspannung/-strom	12-24 V = (Gleichstrom), 2 A
Ausgangsspannung/-strom USB-A	5 V = (Gleichstrom), 2,1 A*
Ausgangsspannung/-strom USB-C	5 V = (Gleichstrom), 3 A*
Abstand Haltebacken ca.	5,0 - 9,0 cm
Maße (Halterung ohne Lüftungsschlitzklemme)	ca. 11,0 x 6,7 x 5,3 cm
Gewicht (Halterung mit Lüftungsschlitzklemme)	ca. 90 g
Maße (KFZ/USB-Adapter)	ca. 5,9 x 3,4 x 3,0 cm
Gewicht (KFZ/USB-Adapter)	ca. 20 g
Betriebstemperatur 15°C bis 40°C
Lagertemperatur 0°C bis 55°C
Luftfeuchtigkeit	≤ 75% (keine Kondensation)

• Bei gleichzeitiger Nutzung beider USB-Anschlüsse 12/14arf die Gesamtstromaufnahme der angeschlossenen Geräte 3 A nicht überschreiben.

Hinweise zur EU-Konformitätserklärung

C E Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten

Vorschriften der EMV-Richtlinie 2014/30/EU, der UN-Regelung R10 und der RoHS-Richtlinie 2011/65/EU.

Die vollständige EU-Konformitätserklarung ist beim Importeur erhältlich.

Lieferumfang prüfen

Überprüfen Sie vor Inbetriebnahme den Lieferumfang auf Vollständigkeit und evil. sightbare Beschädigungen (siehe Abb. A und B). Bei einer unvollständigen Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service). Entnehmen Sie alle Teile aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial ggf. Schutzfolien o. Ä. vom Gerät.

• KFZ-Halterung mit Lüftungsschlitzklemme (bestehend aus zwei Teilen)
• KFZ/USB-Adapter 10
  Ladekabel 15
• These Bedienungsanleitung 18

Bedienung und Betrieb

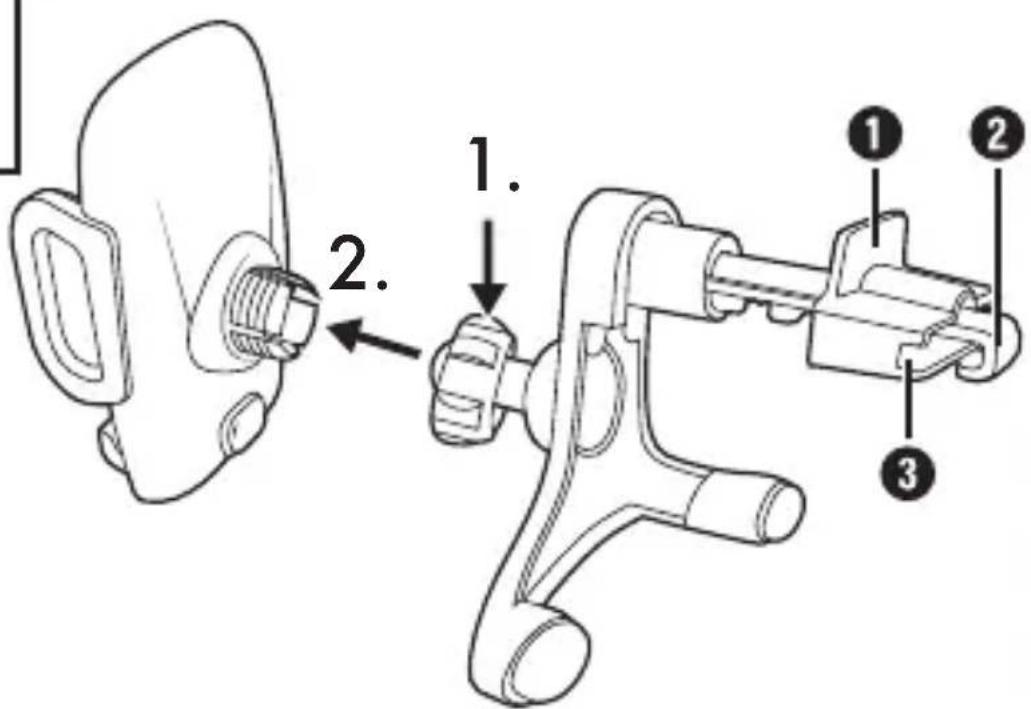

KFZ-Halterung montieren

Schrauben Sie den Schraubring 4 gegen den Uhrzeigersinn von der KFZ-Halterung ab.
Legen Sie den Schraubring 4 über das Kugel-gelenk 9 und drücken Sie das Kugelgelenk 9 in die Kugelgelenk-Aufnahme 5 (siehe Abb. C).
Schrauben Sie den Schraubring 4 im Uhrzeiger-sinn auf die Kugelgelenk-Aufnahme 5 fest.

Lüftungsschlitzklemme montieren

Ziehen Sie den Hebel ① in Richtung KFZ-Halterung und halten ihn gezogen.
Führren Sie den Haken ② zwischen zwei Lüftungsschlitze hindurch und hakenihn an einem Lüftungsschlitz ein.
Lassen Sie den Hebel 1 langsam los und stecken darauf bei die beiden Aussparungen 3 auf einen Lüftungsschlitz.

Richten Sie die KFZ-Halterung so aus, dass die beiden Arme der Lüftungsschlitzklemme auf die Armatur aufliegen. Mit dem um 360^ drehbaren Kugelgelenk 9 , können Sie die KFZ-Halterung in horizontaler und vertikaler Entwicklung ihren Bedürf-nissen anpassen. Lös den Schraubring 4 etwas, um das Kugelgelenk 9 leichter verstellen zu konnen.

Um die KFZ-Halterung zu entfernen,ziehen Sie den Hebel 1 in Richtung KFZ-Halterung und halten ihn gezogen.

Haken Sie den Haken aus undziehen ihn durch die Lufungsschlitze hindurch.

Mobiltelefon in die KFZ-Halterung einsetzen

Drücken Sie die Taste PRESS 7 an der Geräterückseite und die Haltebacken 6 der KFZ-Halterung fahren automatisch nach außen.

Platzieren Sie das Mobiltelefon auf die Stützen 8 der KFZ-Halterung.

Schieber Ben Sie die Haltebacken 6 der KFZ-Halterung nach innen, bis das Mobiltelefon sicher befestigt ist.
Drücken Sie die Taste PRESS 7, um das Mobiltelefon aus der KFZ-Halterung zu entfernen.

Laden des Mobiltelefons

Schlieben Sie den KFZ/USB-Adapter 10 an die Bordspannung (Zigarettenanzünder) Ihres Fahrzeugs an. Die Betriebs-LED 13 leuchtet weiß und signalisiert die Betriebsbereitschaft des KFZ/ USB-Adapters 10. Je nach Fahrzeugtyp muss evtl. vorher die Zündung eingeschaltet werden.
Verbinden Sie das Ladekabel ⑤ mit der USB-Buchse Typ A ④ am KFZ/USB-Adapter ⑩ und dem Mobiltelefon. Stecken Sie zur Verwendung des USB Typ C-Steckers ⑦, selbstigen auf den Micro-USB-Stecker ⑥. Der Ladevorgang beginnnt umgehend und wird im Display des Mobiltelefons angezeigt.

HINWEIS

Um die USB-Buchse Typ C zu verwenden, besteht Sie ein entsprechendes Kabel, welche nicht im Lieferumfang enthalten ist. Wenden Sie sich an den Fachhandel.

Ziehen Sie, nach Beendigung des Ladevorgangs, den KFZ/USB-Adapter 10 am Haltebügel 11 aus dem Zigarettenanzünder.

ACHTUNG

Bei Fahrzeugen, bei denen der Zigarettenanzünder auch bei ausgeschalteter Zündung Funktioniert, muss das Gerät nach der Nutzung vom Zigarettenanzünder getrennt werden. Anderenfalls kann die Fahrzeugbatterie über einen längeren Zeitraum entlagen werden, da das Gerät auch im Ruhezustand Strom aufnimmt.

Fehlersuche

Ein angeschlossenes Gerät wird nicht geladen (Die weiß Betriebs-LED 13 leuchtet nicht)

Keine Verbindung zum KFZ-Zigarettenanzünder. Überprüfen Sie die Verbindung.
Je nach Fahrzeugtyp muss evil. vorher die Zündung eingeschaltet werden.

Die weiß Betriebs-LED erlischt nachdem ein Gerät angeschlossen wurde

Der KFZ/USB-Adapter 10 ist überlastet und ladt die angeschlossenen Geräte nicht mehr. Die internet Überstromsicherung hat ausgelöst. Trennen Sie alle angeschlossene Geräte vom KFZ/USB-Adapter 10. Die weiß Betriebs-LED 13 leuchtet unmittelbar und der KFZ/USB-Adapter 10 ist wieder betriebsbereit.

HINWEIS

• Wenn Sie mit den vorstehend genannten Schritten das Problem nicht losehen konnen, wenden Sie sich an die Service-Hotline (siehe Kapitel Service).

Reinigung und Pflege

ACHTUNG

Trennen Sie das Gerät vor dem Reinigen und bei Nichtgebrauch vom Zigarettenanzünder.

■ Reinigen Sie das Gerät bei Bedarf mit einem weichen Tuch. Kontrollieren Sie in regelmäßigen Abständenden Zustand des Gerätes. Verwenden Sie das Gerät nicht mehr, wenn Sie Beschädigungen feststellen.

Lagern bei Nichtbenutzung

ACHTUNG

Die Temperaturen im Fahrzeuginnenraum konnen im Sommer und Winter extreme Werte erreichen. Lagern Sie das Gerät deshalb nicht im Fahrzeug, um Beschädigungen zu vermeiden.

■Lagern Sie das Gerät an einem trockenen und staubgeschützten Ort ohne direkte Sonneneinstrahlung.

Entsorgung

Gerät entsorgen

Das nebenstehende Symbol einer durchgestri-chenen Mülltonne auf Rädern zeigt an, dass与此es Gerät der Richtlinie 2012/19/EU

unterliegt. Diese Richtlinie besagt, dass Sie these Gerät am Ende seiner Nutzungszheit nicht mit dem normalen Hausmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen.

These Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeindeoder Stadtverwaltung.

Verpackung entsorgen

Die Verpackungs materialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und

deshalb recyclebar. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.

Entsorgen Sie die Verpackung umweltgerecht.

Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und

trennen Sie dieseIVENfalls gesondert.

Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender

Bedeutung: 1-7: Kunststoffe, 20-22: Papier und Pappe, 80-98: Verbundstoffe

Garantie der KompernaßHandelsGmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf这点 Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln theses Produkte stehen ihren gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschrankt.

Garantiebedingungen

Die Garantiefrist beginnnt mit dem Kaufdatum.
Bitte bewahren Sie den Kassenbon gut auf.
Dieser wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zürück. Mit Reparatur oder Austausch des Produkts beginnnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängel ansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel mussen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkte teile, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe teile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind.

These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen möglich einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um einechnelbearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

■Bitte halten Sie für alle Anfrage den Kassenbon und die Artikelnummer (z. B.IAN 123456_7890) als Nachweis für den Kauf bereit.
Die Artikelnummer entnahmen Sieitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unter links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.
■ Sollten Funktionsehler oder sonstige Mängel auftreten, Kontaktieren Sie zunachst die nachfolgendbenannte Serviceabteilung Telefonisch oderper E-Mail.
Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com können Sie diese und weitere weiterere Handbuchcher, Produktvideos und Installationssoftware herunterlagen.

Mit diesen QR-Code gelangen Sie direkt auf die Lidl-Service-Seite

(www.lidl-service.com) und können mittels der Ungabe der Artikelnummer (IAN) 353640_2010 ihre Bedienungsanleitung öffnen.

Service

DE ServiceDeutschland

Tel.: [phone]

(kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.: [phone]

(0,08) CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 353640_2010

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst die benannte Servicestelle.

Stand der Informationen: 03 / 2021

Ident.-No.: TKHU2A1-012021-2
