BEDIENUNGSANLEITUNG HG02519 SILVERCREST

Bedienungs- und Sicherheitshinweise

i

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 64

1 2 3 100% OUT 1.5V 1.0A % 1.5V 2.1A 4 9 5 6 8 7 POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERBANK POWERB Bank

B 100 IN OUT 5.0V 1.0A % 5.0V 2.1A

Legende der verwendeten Piktogramme ......Seite 65

Einleitung......Seite 65
Bestimmungsgemäße Verwendung ....Seite 65
Verwendete Warnhinweise und Symbole......Seite 66
Hinweise zu Warenzeichen......Seite 68
Lieferumfang ......Seite 68
Vor der Inbetriebnahme......Seite 68
Teilebeschreibung......Seite 69
Technische Daten......Seite 69

Sicherheitshinweise......Seite 70

Bedienung und Betrieb .....Seite 74
Powerbank laden ......Seite 74
Ladezustand prüfen......Seite 75
Mobile Geräte mit der Powerbank laden ....Seite 75
LED-Taschenlampe verwenden......Seite 77

Fehlerbehebung ......Seite 77

Reinigung und Pflege ......Seite 78

Lagerung bei Nichtgebrauch......Seite 79

Entsorgung ......Seite 79

Konformitätserklärung......Seite 82

Garantie......Seite 82

Legende der verwendeten Piktogramme
	Gleichstrom
	Warn- und Sicherheitshinweise beachten!

Powerbank

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Dieses Produkt ist ein Gerät der Informations- technik und ist ausschließlich zum Aufladen

von mobilen Geräten, die standardmäßig über einen USB-Anschluss aufgeladen werden, geeignet. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Für Schäden aufgrund nicht bestimmungsgemäßer Verwendung übernimmt der Hersteller keine Haftung.

- Verwendete Warnhinweise und Symbole

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

GEFAHR

Dieses Symbol weist in Kombination mit dem Gefahrhinweis auf eine lebensbedrohliche Situation hin, welche - wenn der Warnhinweis nicht befolgt wird - ernsthafte Verletzungen nach sich ziehen oder tödlich enden kann.

WARNING!

Dieses Symbol weist in Kombination mit dem Warnungshinweis auf wichtige Informationen zum sicheren Gebrauch des Gerätes hin und dient der Sicherheit des Anwenders.

ACHTUNG

Eine Warnung, welche mit diesem Zeichen versehen ist, weist auf einen möglichen Sachschaden hin.

Wird ein solcher Warnhinweis nicht befolgt, kann das einen Sachschaden zur Folge haben. Folgen Sie den Anweisungen dieser Warnung, um Sachschäden zu vermeiden.

HINWEIS

☐ Ein Hinweis vermittelt eine zusätzliche Information zur besseren Verwendung des Produkts.

VORSICHT! EXPLOSIONSGEFAHR!

Eine Warnung, welche mit diesem Zeichen und den Worten „VORSICHT! EXPLOSIONSGEFAHR!“ versehen ist, weist auf eine mögliche Explosionsgefahr hin. Wird ein solcher Warnhinweis nicht befolgt, kann das ernsthafte Verletzungen nach sich ziehen oder tödlich enden und möglichen Sachschaden nach sich ziehen.

Folgen Sie den Anweisungen dieser Warnung, um Lebensgefahr, schwerwiegende Verletzungen oder Sachschaden zu vermeiden!

Dieses Handlungszeichen weist darufhin geeignete Schutzhandschuhe zu tragen! Folgen Sie den

Anweisungen dieser Warnung, um Handverletzungen durch Gegenstände oder den

Kontakt mit heißen oder chemischen Materialien zu vermeiden!

Hinweise zu Warenzeichen

-USB ^® ist ein eingetragenes Warenzeichen von USB Implementers Forum, Inc..

- Alle weiteren Namen und Produkte können die Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer sein.

- Das Warenzeichen und der Markenname SilverCrest sind Eigentum der jeweiligen Besitzer.

Lieferumfang

1 Powerbank
1 USB-Kabel
1 Bedienungsanleitung

• Vor der Inbetriebnahme

Hinweis: Entfernen Sie sämtliches Verpackungsmaterial vom Produkt.

☐ Entfernen Sie vor der Inbetriebnahme die Folie vom Display.

Prüfen Sie den Lieferumfang auf sichtbare Schäden. Falls Sie irgendwelche Schäden am Produkt bemerken oder Teile fehlen, wenden Sie sich bitte an den Händler, der Ihnen das Produkt verkauft hat.

Teilebeschreibung

1 USB-Ausgang 1 (Ausgang: 5 V—2,1 A)
2 LED-Licht
3 USB-Ausgang 2 (Ausgang: 5 V—1 A)
4 Status-Display (Ladung/Entladung)
5 Display-/LED-Taste
6 Powerbank
7 USB-Kabel (USB Typ A auf Micro-USB)
8 Bedienungsanleitung
9 Micro-USB-Eingang (Eingang: 5 V, 2 A)

Technische Daten

Integrierter Akku: 3,7V/10.000mAh

(Lithium-Polymer)

Eingangs-

spannung/-strom:5V ——, max. 2 A

Ausgangs-

spannung/-strom: USB-Ausgang 1:

$$ 5 \mathrm{V} = -, 2, 1 \mathrm{A} $$

USB-Ausgang2:

$$ 5 \mathrm{V} = -, 1 \mathrm{A} $$

Gesamt 3,1 A*

Minimale

Stromaufnahme: ca. 60 mA

Betriebstemperatur: 5°C - 35°C

Lagertemperatur: 0°C - 45°C

Luftfeuchtigkeit (keine

Abmessungen: ca. 145 x 72 x 18 mm

Gewicht: ca. 230 g

* Bei gleichzeitiger Nutzung aller Ausgänge darf die Gesamtstromaufnahme der angeschlossenen Geräte 3,1 A nicht überschreiten.

Sicherheitshinweise

Machen Sie sich vor der ersten Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

■ Kontrollieren Sie das Produkt vor der Verwendung auf äußere sichtbare

Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Produkt nicht in Betrieb.

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn Sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

⚠️ GEFAHR! Verpackungsmaterialien sind kein Spielzeug. Halten Sie alle Verpackungsmaterialien von Kindern fern. Es besteht Erstickungsgefahr!

■ Verwenden Sie das Produkt immer auf einer stabilen und ebenen Fläche. Bei Stürzen kann es beschädigt werden.

- Setzen Sie das Produkt nicht direktem Sonnenlicht oder hohen Temperaturen aus. Anderenfalls kann es überhitzen und irreparabel beschädigt werden.

- Betreiben Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern oder anderen wärmeerzeugenden Geräten.

Das Produkt nicht in der Nähe von offenen Flammen betreiben.
Das Produkt ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luft-feuchtigkeit (z. B. Badezimmer) oder übermäßigen Staubaufkommen ausgelegt.

- Setzen Sie das Produkt nie extremer Hitze aus. Dies gilt insbesondere für eine Lagerung im Auto. Bei längeren Standzeiten entstehen extreme Temperaturen in Innenraum und Handschuhfach. Entfernen Sie elektrische und elektronische Geräte aus dem Fahrzeug.

■ Verwenden Sie das Produkt nicht sofort, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Lassen Sie das Produkt erst akklimatisieren, bevor Sie es einschalten.

⚠️ GEFAHR!Öffnen Sie niemals das Gehäuse des Produktes. Es befinden sich keine zu wartenden Bauteile im Produkt.

■ Nehmen Sie keine eigenmächtigen Veränderungen an dem Produkt vor.

Lassen Sie Reparaturen am Produkt nur von autorisierten Fachbetrieben oder dem Kundenservice durchführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch.

- Setzen Sie das Produkt keinem Spritz- und/oder Tropfwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie Vasen oder offene Getränke auf oder neben das Produkt.

■ Schalten Sie das Produkt unverzüglich aus und ziehen Sie das möglicherweise angeschlossene Ladekabel vom Produkt ab, falls Sie Brandgeruch oder Rauchentwicklung feststellen. Lassen Sie das Produkt durch einen qualifizierten Fachmann überprüfen, bevor Sie es erneut verwenden.

Bei Verwendung eines USB-Netzteils muss die verwendete Steckdose immer leicht zugänglich sein, damit in einer Gefahrensituation das USB-Netzteil schnell aus der Steckdose entfernt werden kann. Beachten Sie dazu die Bedienungsanleitung des Herstellers.

⚠️ GEFAHR! Eine falsche Handhabung von Akkus kann zu Feuer, Explosionen, Auslaufen gefährlicher Stoffe oder anderen Gefahrensituationen führen! Werfen Sie das Produkt nicht ins Feuer, da der integrierte Akku explodieren kann.

- Beachten Sie die Nutzungseinschränkungen bzw. Nutzungsverbote für batteriebetriebene Produkte an Orten mit gesonderter Gefahrenlage, wie z. B.

Tankanlagen, Flugzeugen, Krankenhäusern, usw.

WARNING! Decken Sie das Produkt nicht während des Ladevorgangs ab.

WARNING! Blicken Sie nicht direkt in den Lichtstrahl.

WARNING! Richten Sie den LED-Lichtstrahl nicht direkt auf Personen und Tiere.

- Bedienung und Betrieb

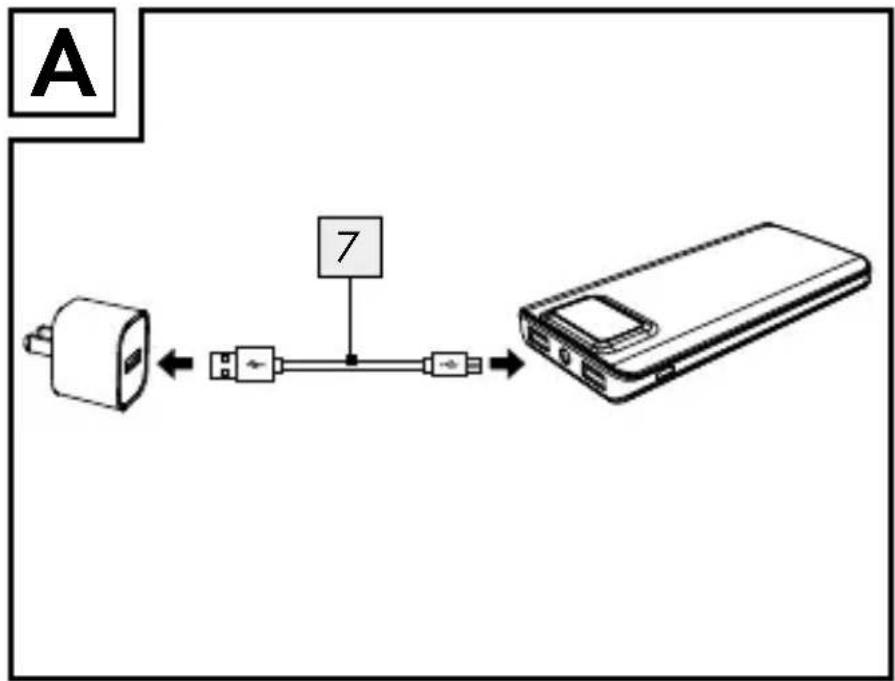

Powerbank laden

Vor der Nutzung des Produkts muss der integrierte Akku vollständig geladen werden. Die benötigte Ladezeit der Powerbank 6 ist abhängig von der gewählten Ladequelle und derer Ausgangsleistung (max. 5 V/2 A).

□ Verwenden Sie zum Laden der Powerbank 6 nur Netzteile mit einer Ausgangsspannung von 5 V und einem Ausgangsstrom von mindestens 2 A.
□ Verbinden Sie das USB-Kabel mit dem Micro-USB-Eingang 9 der Powerbank 6.
□ Stecken Sie das andere Ende des USB-Kabels 7 (USB-Typ A) an ein USB-Netzteil (nicht im Lieferumfang enthalten) (siehe Abb. A).

Der aktuelle Ladezustand wird während des Ladevorgangs mit Hilfe des Status-Displays 4 angezeigt.

WARNING! Verbinden Sie kein Gerät mit der Powerbank während diese geladen wird.

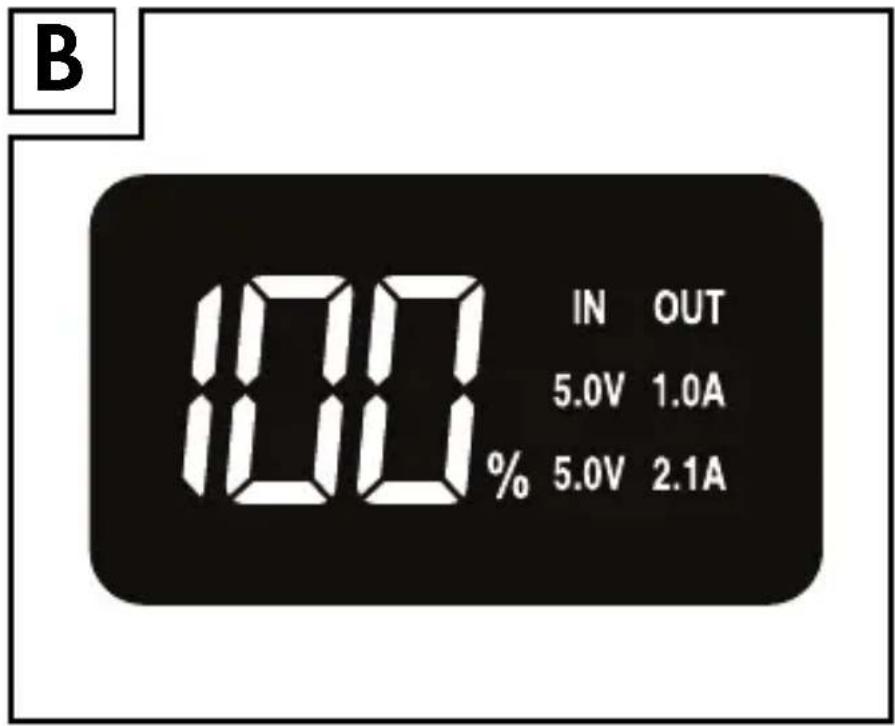

Ladezustand prüfen

Sie können jederzeit den Ladezustand auf dem Status-Display 4 überprüfen – selbst wenn sich das Produkt im Lade- bzw. Entladungsmodus befindet (siehe Abb. B).

Drücken Sie kurz die Display- / LED-Taste 5. Das Status-Display (Ladung/Entladung) 4 zeigt für ca. 8 Sekunden den aktuellen Ladezustand der Powerbank 6 in Prozent an.

• Mobile Geräte mit der Powerbank laden

Sie können mit der Powerbank 6 bis zu zwei Geräte gleichzeitig aufladen. Bei gleichzeitiger Nutzung aller Ausgänge darf die Summe aller Entnahmeströme 3,1 A nicht überschreiten.

Schließen Sie das USB-Kabel (Typ A) oder ein anderes Ladekabel eines zuverlässigen Anbieters an den USB-Ausgang 1 oder 3 der Powerbank 6 an.

☐ Schließen Sie nun den Micro-USB-Anschluss des USB-Kabels 7 oder eines anderen Ladekabels an den Micro-USB-Eingang 9 des zu ladenden Geräts an. Der Ladevorgang beginnt.

Das Status-Display zeigt den Ladezustand (in Prozent) sowie den verwendeten USB-Ausgang an.

☐ Sollte der Ladevorgang nicht automatisch beginnen, drücken Sie leicht die Display-/LED-Taste 5, um den Ladevorgang zu starten. Der aktuelle Ladezustand der Powerbank 6 wird auf dem Status-Display 4 angezeigt.

Hinweis: Die Verwendung des 5 V-/1 A- oder 5 V-/2 A-Ausgangs, die auf dem Display angezeigt werden, sind nur Informationen, die sich auf den verwendeten USB-Anschluss beziehen und sind keine tatsächlichen Messwerte.

Um den Ladevorgang zu beenden, trennen Sie das USB-Ladekabel vom mobilen Gerät und der Powerbank 6. Das Status-Display (Ladung/Entladung) 4 erlischt nach ca. 8 Sekunden.

LED-Taschenlampe verwenden

Drücken und halten Sie die Display-/LED-Taste 5 auf der Seite des Produkts für ca. 2 Sekunden, um das Licht einzuschalten.

Drücken und halten Sie die Display-/LED-Taste 5 erneut, um das Licht auszuschalten.

- Fehlerbehebung

● = Problem

= Ursache

O = Lösung

●DiePowerbank 6 wird nicht geladen.

- Evtl. Verbindung fehlerhaft.

- Überprüfen Sie die Verbindung.

- Ein angeschlossenes Gerät wird nicht geladen.

Der Akku ist leer.

○ Laden Sie den Akku auf.

Keine Verbindung zum Gerät.

- Überprüfen Sie die Verbindung. Drücken Sie kurz die Display-/LED-Taste 5, um den Ladevorgang zu starten.

Die Stromaufnahme der angeschlossenen Geräte könnte zu niedrig sein.
Ziehen Sie die Bedienungsanleitung des angeschlossenen Geräts hinzu und prüfen Sie, ob dessen Stromaufnahme mit diesem Produkt übereinstimmt.

●DiePowerbank 6 reagiert nicht auf Tastendruck oder wenn ein Gerät angeschlossen wird, obwohl der Akku geladen ist

Die Stromaufnahme der angeschlossenen Geräte ist zu hoch. Dadurch wurde die interne Überstromsicherung ausgelöst.
- Reduzieren Sie die Anzahl der angeschlossenen Geräte und drücken Sie die Display-/LED-Taste 5.

- Reinigung und Pflege

Es befinden sich keine zu wartenden Teile im Inneren. Eindringende Feuchtigkeit kann zu einer Beschädigung des Produkts führen.

■ Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Produkt eindringt, um eine irreparable Beschädigung des Produktes zu vermeiden.
□ Verwenden Sie keine ätzenden, scheuernden oder lösungsmittelhaltigen

Reinigungsmittel. Diese können die Oberflächen des Produkts angreifen.

☐ Reinigen Sie das Produkt ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel.

●Lagerungbei Nichtgebrauch

Lagern Sie das Produkt an einem trockenen und staubfreien Ort ohne direkte Sonneneinstrahlung.

Bei längerer Lagerung sollte der integrierte Akku voll geladen werden, um die Lebensdauer zu verlängern. Laden Sie den integrierten Akku bei längerer Nichtbenutzung regelmäßig nach. Dies ist zur Schonung des Akkus erforderlich.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Der Grüne Punkt gilt nicht für Deutschland.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder

Stadtverwaltung.

Das nebenstehende Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen.

Der eingebaute Akku kann zur Entsorgung nicht ausgebaut werden.

Diese Entsorgung ist für Sie kosten- frei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.

Weitere Informationen erhalten Sie bei Ihrem lokalen Entsorger oder der Stadt bzw. Gemeindeverwaltung.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

Der eingebaute Akku kann zur Entsorgung nicht ausgebaut werden. Aus diesem Grund muss die Powerbank für eine ordnungsgemäße Entsorgung an eine Sammelstelle für Abfall-Elektronikgeräte übergeben werden.

Konformitätserklärung

Wir, OWIM GmbH & Co. KG Stiftsbergstraße 1, DE-74167 Neckarsulm, DEUTSCHLAND, erklären in alleiniger Verantwortung, dass das Produkt: Powerbank, Modell-Nr.: HG02519, auf das sich diese Erklärung bezieht, den grundlegenden Normen und anderen relevanten Anforderungen der EMV-Richtlinie 2014/30/EU und der RoH-Richtlinie 2011/65/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet-adresse verfügbar: www.owim.com

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren

Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model-No.: HG02519

Version: 05/2017

Informationen: 06/2017

Ident.-No.: HG02519062017-GB
