BEDIENUNGSANLEITUNG AV-1200 Goodway

SICHERHEITSANWEISUNGEN

WICHTIG - FÜR ALLE MODELLE

Lesen und befolgen Sie bitte die folgenden grundlegenden

Sicherheitsvorkehrungen, damit Verletzungen des Bedienungspersonals und Schäden am Gerät vermieden werden.

1. Bitte lesen Sie vor dem Gebrauch alle Bedienungsanleitungen durch.
2. Falls ein Staubsauger nicht ordnungsgemäß arbeitet oder beschädigt wurde, schicken Sie ihn an das Werk zur Reparatur ein.
3. Auf keinen Fall heiße, brennende oder rauchende Materialien wie Zigaretten, Streichhölzer oder heiße Asche aufsaugen.
4. Auf keinen Fall brennbare Flüssigkeiten aufsaugen oder das Gerät ohne sachgemäße Sicherheitsmaßnahmen in einer Umgebung benutzen, in der brennbare Flüssigkeiten vorhanden sind.
5. Alle Teile, weite Bekleidung, Haare und Körperteile von den Öffnungen und sich bewegenden Teilen fernhalten.
6. Alle Öffnungen sauber halten und Fusseln, Staub und andere Fremdkörper, die den Luftdurchfluss behindern, entfernen.
7. Besondere Vorsicht beim Reinigen von Stufen einhalten.
8. Ausschließlich Zubehörteile und Filter verwenden, die von Goodway empfohlen werden.
9. Beim Einsatz des Staubsaugers in der Nähe von Kindern muss besondere Sorgfalt und Vorsicht angewandt werden.

ELEKTRISCHE STAUBSAUGER

1. Den Staubsauger niemals Regen aussetzen, um die Gefahr eines Stromschlags zu vermeiden. Den Staubsauger in einem kühlen, trockenen Raum lagern.
2. Bei Reparaturverfahren am Staubsauger, beim Wechseln des Filters und wenn der Staubsauger unbeaufsichtigt ist den Netzstecker ziehen.
3. Alle Bedienungselemente ausschalten, bevor der Netzstecker gezogen wird.
4. Zum Entfernen des Netzsteckers nicht das Kabel festhalten, sondern den Stecker selbst.
5. Den Staubsauger nicht benutzen, wenn das Kabel oder der Stecker beschädigt sind.
6. Den Staubsauger nicht mit feuchten Händen bedienen.
7. Sorgfältig mit dem Stromkabel umgehen. Den Staubsauger nicht über das Kabel fahren, am Kabel nicht ziehen, das Kabel nicht in der Tür einklemmen und das Kabel nicht um scharfe Eckern ziehen. Das Kabel von heißen Oberflächen fernhalten.
8. Die Staubsauger werden vom Werk aus mit einem dreipoligen Stecker und einer Erdung geliefert und müssen mit einer geerdeten Steckdose verwendet werden, um das Bedienungspersonal vor Stromschlägen zu bewahren. Der Erdungsstift DARF NICHT entfernt werden. Falls das Gerät mit einem Verlängerungskabel benutzt wird, muss das Kabel die notwendige Stärke aufweisen und einen Erdungsstift besitzen.

ERDUNGSVERBINDUNGEN ZWISCHEN DEN KOMPONENTEN

Motorköpfe von Saugern, Adapterringen und Auffangbehälter sind mit Erdungskabeln und Erdungsbeschlägen ausgestattet. Diese Komponenten versichern, dass alle Metallteile geerdet sind. Befestigen Sie die Quetschklemmen der Erdungskabel an die Beschläge des nächsten Bauteils, damit eine Erdungsverbindung gegeben ist.

ACHTUNG: Fehlerhaftes Verbinden des Erdungskabels mit den Beschlägen der nächsten Baugruppe kann zu einem erhöhten Risiko eines elektrischen Schocks führen.

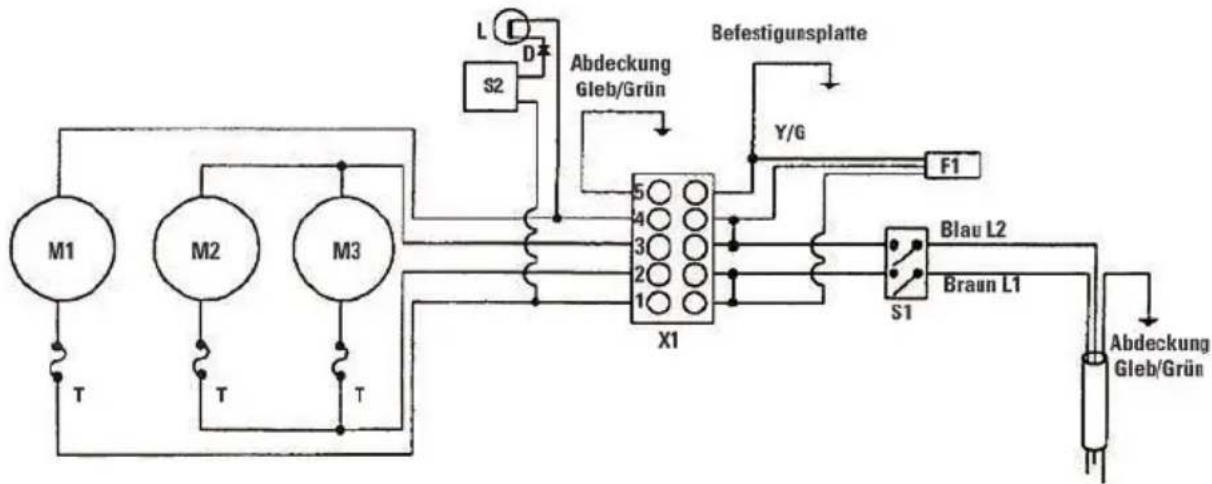

ELEKTRISCHER SCHALTPLAN FÜR VAC-2A/VAC-3A/GTC-540A

M1 T M2 T M3 L D S2 Abdeckung Gleb/Grün X1 5 4 3 2 1 Befestigungsplatte Y/G F1 Blau L2 S1 Braun L1 Abdeckung Gleb/Grün

M: Motor M3 ausschließlich für Modelle VAC-3A

X1: Anschlussstreifen

F1: Kondensatoren für die Unterdrückung von Radiointerferenzen

S1: Schalter

S2: Druckdifferentialschalter (nur für VAC-2A-HEPA)

D: Diode (nur für VAC-2A-HEPA)

L: Rote Anzeigelampe (nur für VAC-2A-HEPA)

T: Überlastsicherung

ERDUNGSANWEISUNGEN

Dieses Gerät muss ordnungsgemäß geerdet werden. Falls das Gerät versagt oder defekt wird, kann der Strom über die Erdungsleitung abfließen und die Gefahr eines Stromschlags verringern. Das Gerät ist mit einem Stromkabel ausgestattet, das eine im Gerät angeschlossene Erdungsleitung mit einem Erdungsstift besitzt. Dieser Stift muss ordnungsgemäß mit einer entsprechend ausgestatteten Steckdose verbunden werden, die gemäß den örtlichen Bestimmungen für Elektroinstallationen eingebaut ist.

ACHTUNG: Unsachgemäßer Anschluss dieses Erdungsstifts kann zum Stromschlag führen. Lassen Sie den Anschluss von einem dafür qualifizierten Elektriker oder Wartungsfachmann überprüfen, wenn Sie irgendwelche Zweifel hinsichtlich der Erdungsbedingungen haben. Der mit dem Gerät gelieferte Stecker darf nicht geändert werden - falls die Steckdose nicht passt, muss sie von einem Elektriker mit einem passenden Modell ersetzt werden.

STAUBSAUGER

Beider verwenung von Staubsaugern Kann statische elektrizität erzeugt werden. Falls das Gerät und die Zubehörteile nicht sachgemäß geerdet sind, kann es zur Entstehung von Funken kommen, wenn die statische Aufladung abgeleitet wird. Somit kann es zu Explosionen oder zu einem Feuer kommen, wenn das nicht geerdete Gerät in der Nähe explosiver Materialien oder Gase betrieben wird. MIT DIESEM GERÄT MÜSSEN AUS SICHERHEITSGRÜNDEN GEERDETE LUFTZUFUHRLEITUNGEN UND VAKUUMSCHLÄUCHE BENUTZT WERDEN. DER GOODWAY-KATALOG ENTHÄLT EINE AUSWAHL VON GEERDETEN VAKUUMSCHLÄUCHEN UND ZUBEHÖRTEILEN. Das Gerät darf nicht in der Nähe brennbarer Materialien, wie Brennstoffen, Farbverdünnern, Lösungsmitteln, Getreidestaub usw. benutzt werden.

ELEKTRISCH BETRIEBENE STAUBSAUGER

BETRIEBSANLEITUNG

1. Sicherstellen, dass der Staubsauger mit einer Steckdose für die korrekte Versorgungsspannung verbunden ist.
2. Der Motor muss nicht geschmiert werden.
3. Die Filter für maximale, saugleistung regelmäßig wechseln.
4. FÜR DAS TROCKENSAUGEN, Sicherstellen, dass die Filterbeutel eingebaut sind.
5. FÜR DAS NASSSAUGEN, Die Filterbeutel GTC-175 und GTC-176 entfernen. Bei den Modellen VAC-2 und VAC-3A den Filterschutz VACP-51 eingebaut lassen.
6. Die Kohlenstoffbürsten regelmäßig überprüfen und ersetzen, wenn sie auf eine Länge von etwa 13 mm abgenutzt sind.
7. Überprüfen und Ersetzen von Kohlenstoffbürsten bei allen Staubsaugern, mit Ausnahme von GTC-540 Bürsten:

a. Die Federhalter auf beiden Seiten der Bürstenhalter öffnen und den Halter von der Motorabdeckung abnehmen.
b. Die Drähte von den Flachklemmen der Bürstenhalter entfernen.
c. Die Sechskantschraube entfernen, mit der der Bürstenhalter befestigt ist.
d. Die gesamte Kohlenstoffbürstengruppe mit einer Drehbewegung herausziehen.
e Die vorhergehenden Schritte in umgekehrter Reihenfolge ausführen und die Bürstengruppe ersetzen.

1. Überprüfen und Ersetzen von Kohlenstoffbürsten des Typs GTC-540:

a. Motorabdeckung abnehmen.
b. Die beiden Schrauben entfernen, mit denen die Bürstengruppe befestigt ist.
c. Die Bürstengruppe ersetzen und das Gerät wieder zusammenbauen.

FEHLERSUCHE

Gerät kann nicht eingeschaltet werden:

1. Überprüfen, dass das Stromkabel eingesteckt ist.
2. Die Sicherung oder den Unterbrecherschaltkreis überprüfen.
3. Das Stromkabel auf lose Kontakte oder Unterbrechungen überprüfen.
4. Den Schalter überprüfen.
5. Die Kohlenstoffbürsten überprüfen.

GERÄT ZEIGT KEINE SAUGLEISTUNG:

1. Gerät auf verstopfte Filter überprüfen.
2. Schläuche und Zubehörteile auf Verstopfungen oder Löcher überprüfen.
3. Vakuumöffnung auf Verstopfung überprüfen.
4. Überprüfen, dass der Auffangtank nicht zu voll ist.
5. Die Trommel auf glatten, gleichmäßigen Sitz überprüfen, damit eine Vakuumdichtung entsteht.
6. Die Vakuumabdeckung oder den Dichtungsring des Trommeladapters überprüfen.
7. Die Trommel auf Löcher oder Lecks überprüfen.

STAUBSAUGER

BETRIEBSANLEITUNG

1. Zum Betrieb ist eine saubere, trockene Luftversorgung mit einem Minimaldruck von 3,5 bar und einem Durchfluss von 1 m3/min erforderlich. Maximale Saugleistung wird bei einem Druck von 4,8 - 5,5 bar und einem Durchfluss von 1,3 m3/min erbracht.

ACHTUNG: Ungesicherte Luftdruckschläuche können ausschlagen und zu Verletzungen des Personals und Schäden am Gerät führen.

1. Luftversorgungsleitungen mit einem Durchmesser von wenigstens 13 mm benutzen.
2. Eine geerdete Luftversorgungsleitung mit dem mit einem Dorn versehenen Anschluss an der Vakuumabdeckung verbinden. Sicherstellen, dass das Ventil an der Abdeckung in der Stellung Aus steht.
3. Einen geerdeten Saugschlauch mit einem Durchmesser von 38 mm oder 51 mm mit dem Vakuumanschluss verbinden.
4. Das Ventil an der Vakuumabdeckung öffnen und mit dem Saugen beginnen.
5. Die Filter für maximale, saugleistung regelmäßig wechseln.
6. FÜR DAS TROCKENSAUGEN, sicherstellen, dass die Filterbeutel eingebaut sind.
7. FÜR DAS NASSSAUGEN, die Filterbeutel GTC-175 und GTC-176 entfernen, bei den Filterschutz VACP-51 eingebaut lassen.
8. Wenn Sie mit dem Saugen fertig sind, stets die Luftversorgung abstellen und das Ventil am Staubsauger öffnen, damit der Druck in der Luftleitung abgebaut werden kann.

FEHLERSUCHE

Gerät zeigt keine Saugleistung:

1. Sicherstellen, dass die Luftversorgungsleitung voll eingestellt ist.
2. Sicherstellen, dass die Luftversorgungsleitung keine Verstopfung oder Behinderungen aufweist (zum Beispiel durch zu enge Luftleitungen oder Luftdruckregler).
3. Sicherstellen, dass das Ventil auf der Vakuumabdeckung vollständig geöffnet ist.
4. Gerät auf verstopfte Filter überprüfen.
5. Schläuche und Zubehörteile auf Verstopfungen oder Löcher überprüfen.
6. Vakuumöffnung auf Verstopfung überprüfen.
7. Überprüfen, dass der Auffangtank nicht zu voll ist.
8. Die Trommel auf glatten, gleichmäßigen Sitz überprüfen, damit eine Vakuumdichtung entsteht.
9. Die Vakuumabdeckung oder den Dichtungsring des Trommeladapters überprüfen.
10. Die Trommel auf Löcher oder Lecks überprüfen.
11. Die Venturidüse auf Verstopfungen überprüfen und wenn notwendig reinigen.

ERDUNG DER STAUBSAUGER

Einzelanschluss Klemme Interner Erdungsdraht

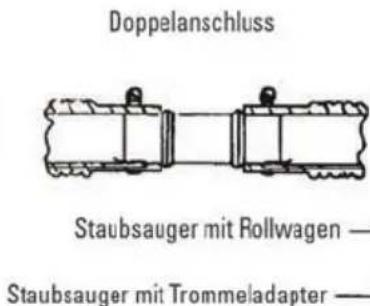

Doppelanschluss Staubsauger mit Rollwagen — Staubsauger mit Trommeladapter —

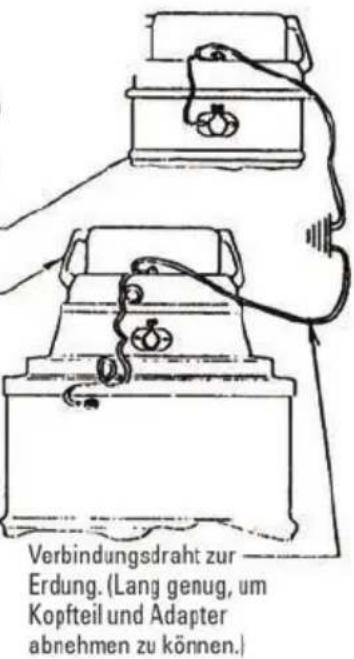

Verbindungsdraht zur Erdung. (Lang genug, um Kopfteil und Adapter abnehmen zu können.)

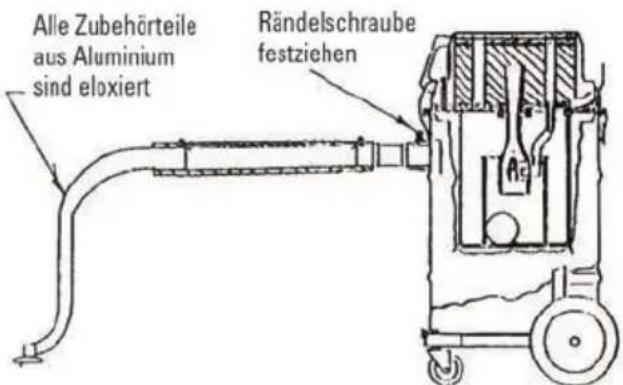

Wichtig: Bei lackierten Zubehörteilen oder Teilen aus eloxiertem Aluminium den Teil des Rohrs, der im Schlauch sitzt, mit Sandpapier abreiben. Stets den elektrischen Durchgang vom Saugrohr bis zum Erdungsstift an der Steckdose überprüfen.

Alle Zubehörteile aus Aluminium sind eloxiert Rändelschraube festziehen

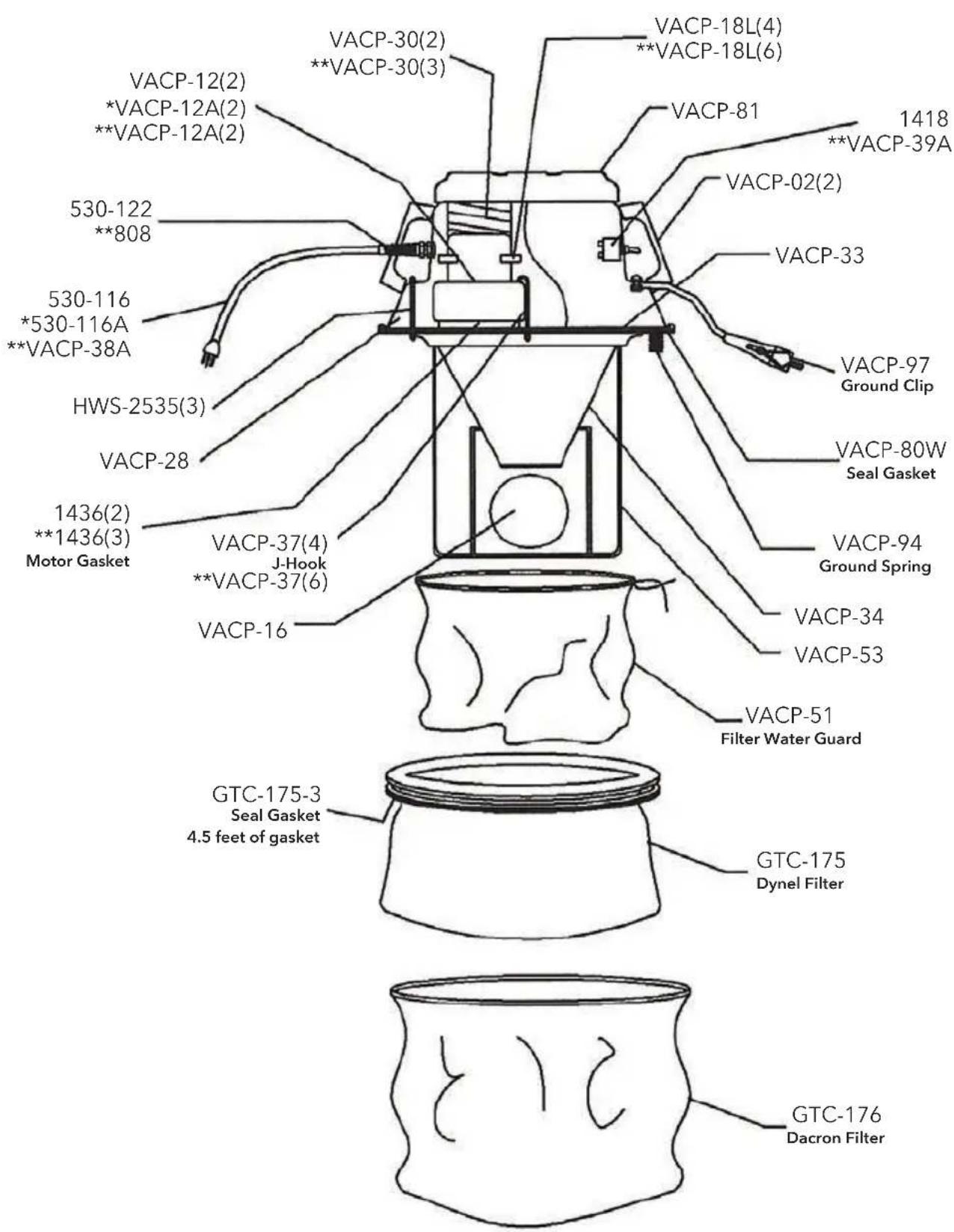

VACP-12(2) *VACP-12A(2) **VACP-12A(2) 530-122 **808 530-116 *530-116A **VACP-38A HWS-2535(3) VACP-28 1436(2) **1436(3) Motor Gasket VACP-37(4) J-Hook **VACP-37(6) VACP-16 GTC-175-3 Seal Gasket 4.5 feet of gasket VACP-30(2) **VACP-30(3) VACP-81 1418 **VACP-39A VACP-02(2) VACP-33 VACP-97 Ground Clip VACP-80W Seal Gasket VACP-94 Ground Spring VACP-34 VACP-53 VACP-51 Filter Water Guard GTC-175 Dynel Filter GTC-176 Dacron Filter

* Suffix A Denote 220 Volt ** Vac-3A Only

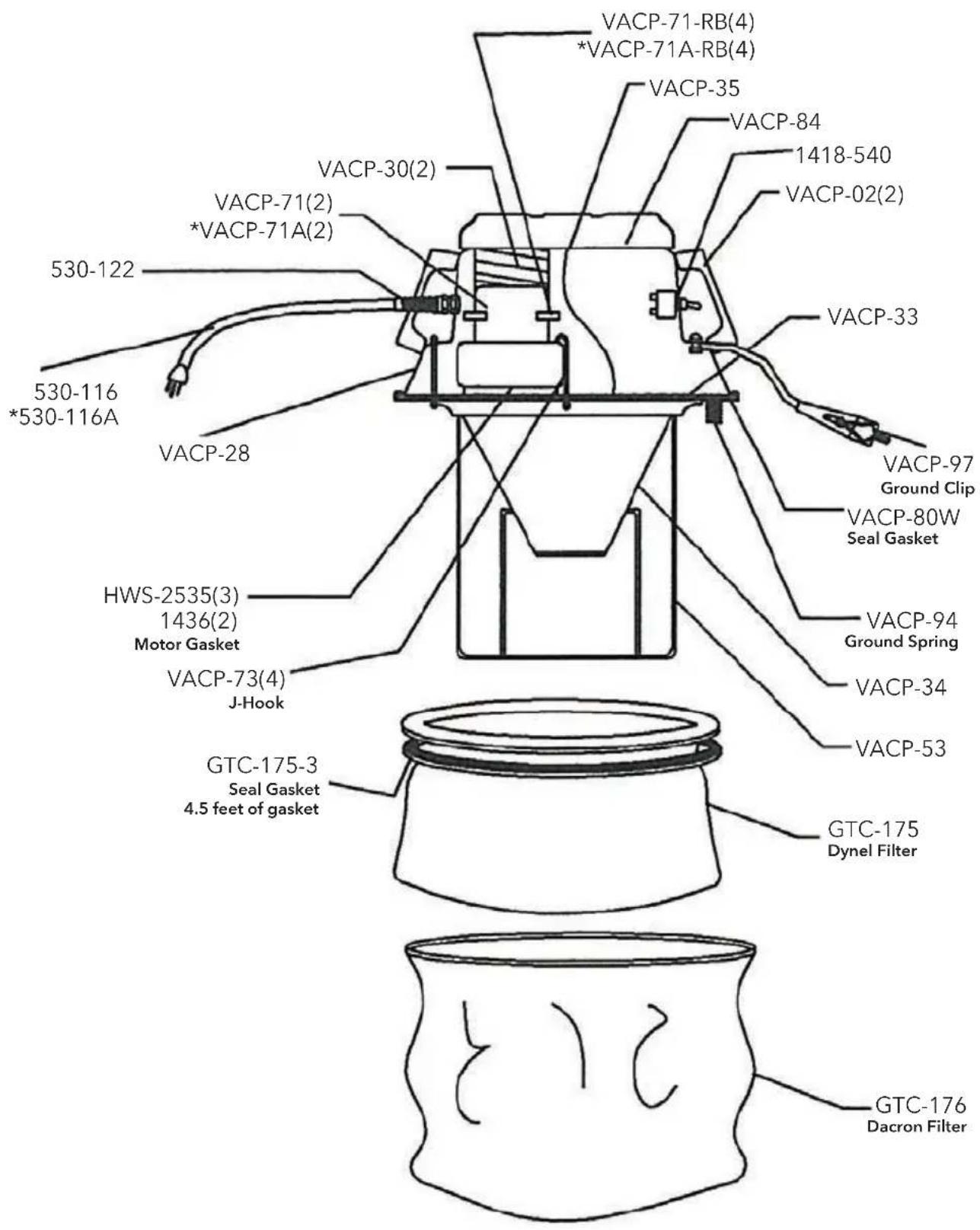

VACP-71-RB(4) *VACP-71A-RB(4) VACP-35 VACP-84 1418-540 VACP-02(2) VACP-30(2) VACP-71(2) *VACP-71A(2) 530-122 530-116 *530-116A VACP-28 HWS-2535(3) 1436(2) Motor Gasket VACP-73(4) J-Hook GTC-175-3 Seal Gasket 4.5 feet of gasket VACP-97 Ground Clip VACP-80W Seal Gasket VACP-94 Ground Spring VACP-34 VACP-53 GTC-175 Dynel Filter GTC-176 Dacron Filter

* Suffix A Denote 220 Volt

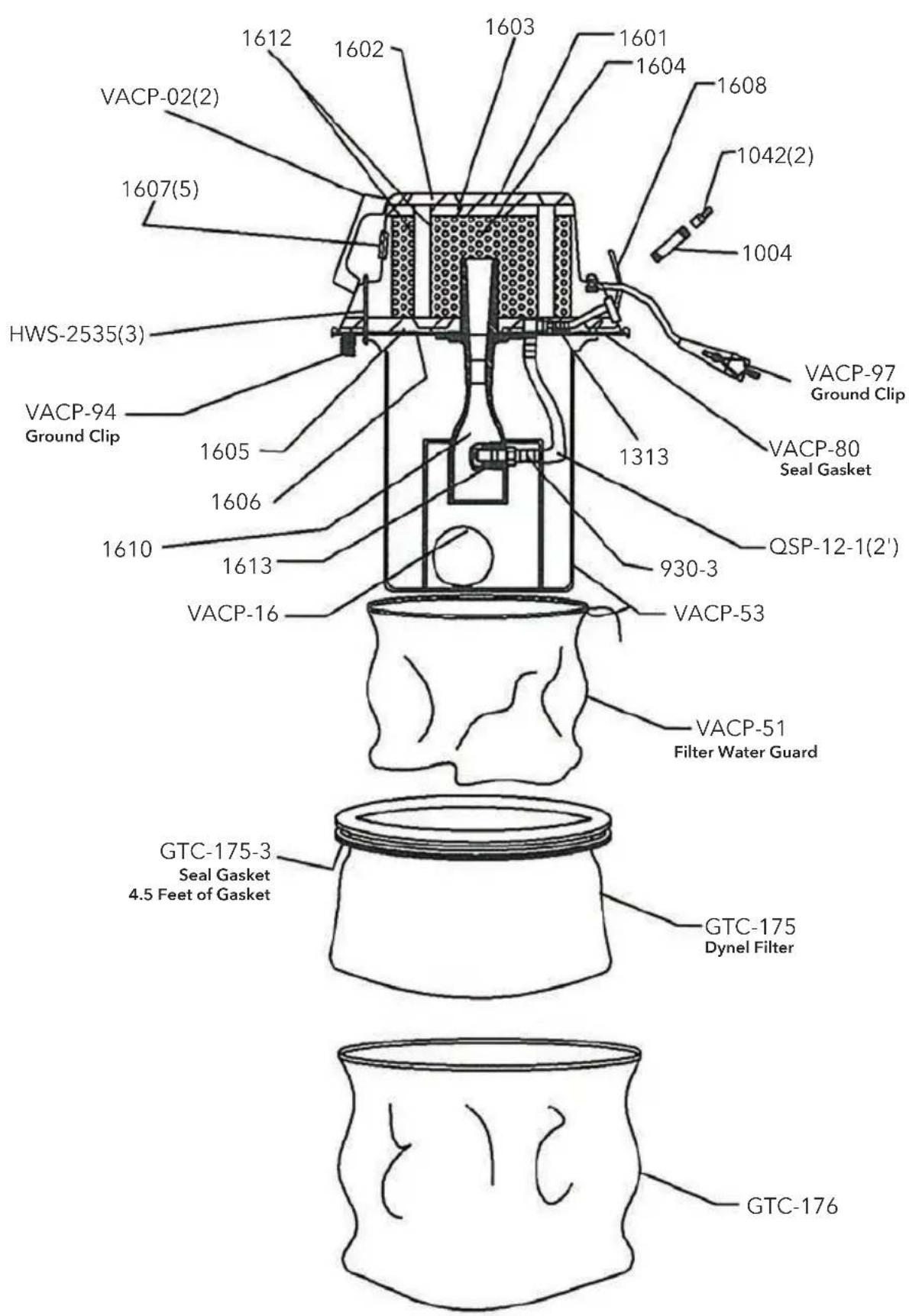

1603 1601 1604 1608 1602 1612 1607(5) 1042(2) 1004 HWS-2535(3) VACP-97 Ground Clip VACP-94 Ground Clip 1313 VACP-80 Seal Gasket QSP-12-1(2') 930-3 VACP-53 VACP-51 Filter Water Guard VACP-16 GTC-175-3 Seal Gasket 4.5 Feet of Gasket GTC-175 Dynel Filter GTC-176
