BEDIENUNGSANLEITUNG 26498 Märklin
Modell der Dampflokomotive Reihe 498.1
26498
| Inhaltsverzeichnis | Seite |
| Hinweise zur Inbetriebnahme 4 | |
| Sicherheitshinweise | 8 |
| Wichtige Hinweise 8 | |
| Funktionen | 8 |
| Schaltbare Funktionen 9 | |
| Parameter/Register | 24 |
| Betriebshinweise | 26 |
| Ergänzendes Zubehör 30 | |
| Wartung und Instandhaltung 31 | |
| Ersatzteile | 39 |
| Garantie | 43 |
Dieses Modell ist großer als das übliche Lichttraumprofil. Vor allem in Kurven schwenkt das Modell sehrweit aus. Überprüfen Sie dazu vor dem ersten Einsatz, ob diesen Modell ohne Berührung von Signalen, Oberleitungsmasten, Brückengeländer, Tunnelportale etc. auf Ihr Anlage betrieben werden kann.
Bedingt durch die vorbildgerechte Ausführung these Modells sind sehr hohe Forderungen an die Prazision und Ausführung des verwendeten Gleismaterials gestellt. Wahrend das Marklin C- oder K-Gleis diesen Anforderungen genugt, sind beim M-Gleis diese Voraussetzungen wegen großerer Toleranzen, bedingt durch jahrelangen Betrieb, nicht immer gegeben. Daher konnen in diesen Fälle bei extrem langsamer oder schneller Fahrt über die Weichen Betriebsprobleme nicht ausgeschlossen werden.
Die Lok darf nur mit einem davon bestimmt Betriebssystem (Marklin AC, Marklin Delta, Marklin Digital oder DCC) eingesetzt werden.
Die Lokarfurdur aus einer Leistungsquelle versorgt werden.
- Beachten Sie unbedingt die Sicherheitshinweise in der Bedienungsanleitung zu ihrem Betriebssystem.
- Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.
- Setzen Sie das Modell keiner direkten Sonneneinstrahlung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus.
- ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
- Verbaute LED's entsprechen der Laserklasse 1 nach Norm EN 60825-1.
Wichtige Hinweise
- Die Bedienungsanleitung und die Verpackung sind Bestandteile des Produktes und müssen deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.
- Für Reparaturen oder Ersatzteile wenden Sie sichitte an. Ihren Marklin-Fachhandler.
Entsorgung: www.maerklin.com/en/imprint.html
Funktionen
Mfx-Technologie für Mobile Station / Central Station Name ab Werk: 498 104 ZSR
- Adresse ab Werk: MM 49/DCC 03
- Automatische Systemerkennung mit Priorität auf mfx. (Priorität 2: DCC / Priorität 3: MM)
- Einzelne Protokolle können über den Parameter CV 50 deaktiviert werden.
- Einstellen der Lokparameter (Adresse, Anfahr-/Bremsverzogierung (ABV), Höchstgeschwindigkeit): über Control Unit, Mobile Station oder Central Station.
Fahrtrichtungsabhängige Stirnbeleuchtung.
- Diverse schaltbare Funktionen.
- Spielmodus Lokfuhrer
- Weiterfuhrende Erläuterungen zum Spielmodus finden Sie in der ergänzenden Anleitung (beiliegend).
- Im Analogbetrieb stehen nur die Fahr- und Lichtwechselfunktionen zur Verfügung.
Derbefahrbare Mindestradius ist 437,5 mm.
| Schaltbare Funktionen | G021 | MS 11 | MS II2 | CS I | CS II/III | |
| Spitzensignal F0 | ||||||
| Rauchgenerator F1 7 | ||||||
| Betriebsgeräusch3 | F2 | 3 | ||||
| Geräusch: Lokpfeife lang F3 4 | ||||||
| ABV, aus F4 2 | ||||||
| Geräusch: Bremsenquietschen aus F56 | ||||||
| Führerstandsbeleuchtung F6 1 | ||||||
| Feuerschein - Feuerbuchse F7 8 | ||||||
| Geräusch: Rangierpfiff F8 5 | ||||||
| Rangiergang F9 | ||||||
| Geräusch: Dampf ablassen F10 | ||||||
| Feuerschein - Feuerbuchse + Geräusch: Kohle schaufeln | F11 | |||||
| Drittes Spitzenlicht F12 | ||||||
| Geräusch: Schüttelrost F13 | ||||||
| Geräusch: Luftpumpe F14 | ||||||
| Geräusch: Bremsenquietschen an4 | F15 | |||||
| Geräusch: Wasserpumpe F16 | ||||||
| Geräusch: Injektor | F17 |
| Schaltbare Funktionen | 6021 | MS 11 | MS II2 | CS I | CS II/III | |
| Geräusch: Sanden | F18 | |||||
| Geräusch: Wasser nachfüllen | F19 | |||||
| Geräusch: Kohle fassen | F20 | |||||
| Geräusch: Sand nachfüllen | F21 | |||||
| Geräusch: Ankuppeln | F22 | |||||
| Geräusch: Abkuppeln | F23 | |||||
| Geräusch: Generator | F24 | |||||
| Geräusch: Sicherheitsventil | F25 | |||||
| Geräusch: Bahnhofsdurchsage | F26 | |||||
| Geräusch: Ansage + Türen schließen | F27 | |||||
| Geräusch: Abfahrtsansage F28 |
Die Zahl entspricht der Tastennummer auf dem Gerät.
2 Funktionen ab F16 sind erst ab MS2 Softwareversion 3.55 möglich.
3 mit Zufallsgeräussen
4 Nur für „Spielwelt"; nicht verschieben (nicht machen).
Safety Notes
Der Rauchgenerator schaltet aus Sicherheitsgrunden automatisch nach 5 Minuten ab.

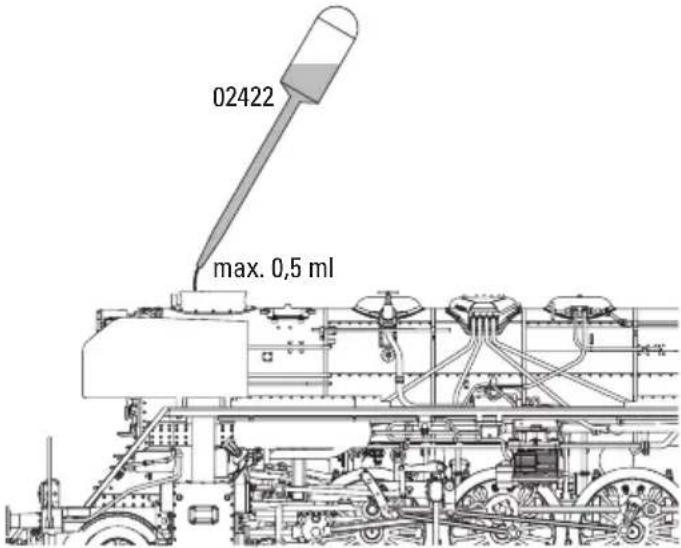

Es durren sich maximal 0,5 ml Rauchol im Rauchgenerator befinden. Die Raucholmenge von 0,5 ml reicht fur ca.3 Zyklen mit jeweils 5 Minuten.
Erst wenn das eingefüllte Rauchöl verbraucht ist)durfen 0,5 ml Rauchol (= 1 Pipettenhub mit der beigeufigten Pipette) nachgeführt werden, damit ein Überlauf verhindert wird.
Verstellbarer Tenderabstand. In Werksauslieferung langer Tenderabstand eingestellt. Zum Verpacken den langen Tenderabstand einstellen!
1 Windleitbleche E363 921
2 Lampe komplette E365 874
3 Rauchgenerator E363 506
4 Leiter rechts + links E365 875
5 Motor E264 215
6 Triebwerklampen E365 876
7 Handlauf E364 022
8 Tenderlampe E363 951
9 Puffer E365 877
10 Vorläufer E363 361
11 Schraube E349 094
12 Schraube E269 996
13Kupplung E365878
14 Nachläufer E363 362
15 Schraube E266 679
16 Haftreifen 7152
17 Kuppelstange links E365 879
18 Kuppelstange rechts E365 881
19 Schraube E120 973
20 Faltenbalg E363 962
21 Leiter E363 956
22 Decoder 363 935
23 Laatsprecher E120 174
24 Linsenkopfschraube E266 671
25 Schraube E257 305
26 Kurzkupplung E357 874
27 Schleifer E206 370
28 Gestange rechts E368 211
29 Gestange links E368 212
Haken, Behälter, Schläuche E364 144
Hinweis: Einige Teile werden nur ohne oder mit anderer Farbgebung angeboten.
Teile, die hier nicht aufgeführrt sind, können nur im Rahmen einer Reparatur im Marklin-Reparatur-Service repariert werden.
Allgemeiner Hinweis zur Vermeidung elektromagnetischer Störungen:
Um den bestimmungsgemänen Betrieb zu gewährleisten, ist ein permanenter, einwandfrei Rad-Schiene-Kontakt der Fahrzeuge erforderlich. Führren Sie keine Veränderungen an stromfuhrenden Teilen durch.
Unabhängig von gesetzlichen Gewährleistungsansprüchen gewährt die Firma Gebr. Marklin & Cie. GmbH beim Kauf these Products von einem officiellen Marklin-Fachhändler eine freiwillige Herstellergarantie von 24 Monaten ab Kaufdatum (maximal 60 Monate ab Katalogausstritt) gemäß den Bedingungen unter www.maerklin.de/garantie
Gebr. Märklin & Cie. GmbH
Stuttgarter Str. 55 - 57
73033 Goppingen
Germany
www.maerklin.com/service@maerklin.de
www.maerklin.com/en/imprint.html
416104/0425/Sc1Ef
Änderungen vorbehalten
