BEDIENUNGSANLEITUNG SHAZA 22.2 A1 SILVERCREST
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
FR BE
DE/AT/CH Bedienungsanleitung Seite 21
Kompernass Handels GmbH warranty
Dear Customer,
Bestimmungsgemäßer Gebrauch 22
Verwendete Warn hinweise und Symbole 22
Wichtige Sicherheitshinweise 23
Lieferumfang und Transportinspektion 26
Gerätebeschreibung 26
Technische Daten 27
Vor der ersten Inbetriebnahme 28
Montage des Gerätes 28
Montage von Wand- und Zubehörhalterungen 28
Inbetriebnahme 29
Informationen zum Akku 29
Akku laden 29
Bedienung und Betrieb 30
Gerät einschalten 30
Betriebsmodus wählen 31
Demontage des Gerätes 31
Zubehör verwenden 32
Wischaufsatz verwenden 33

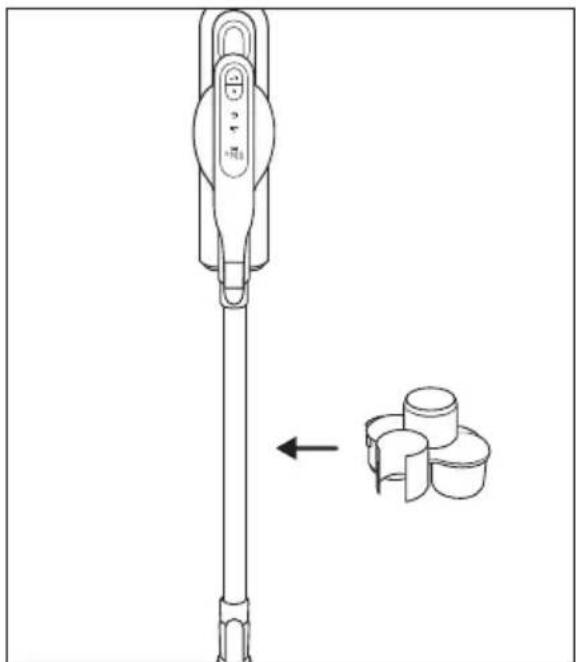

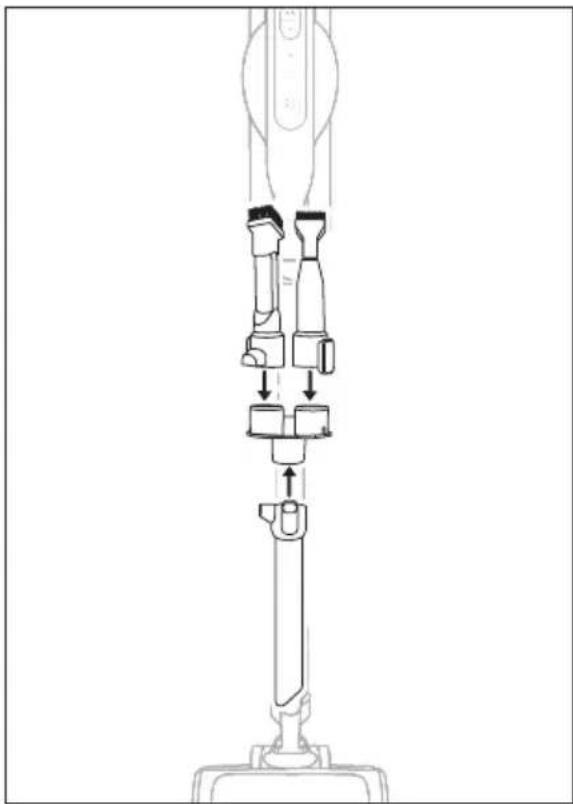

Nach dem Gebrauch 34
Reinigung 34

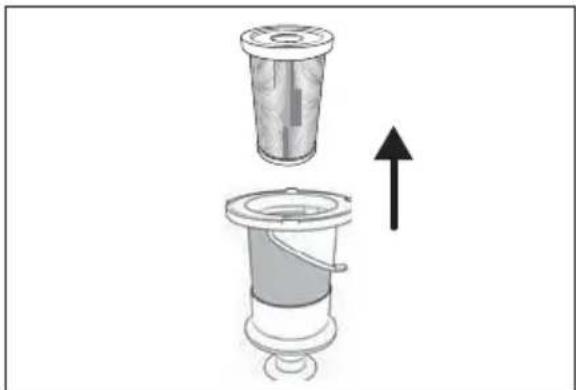

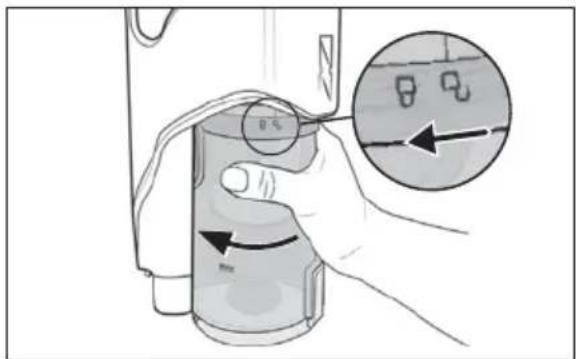

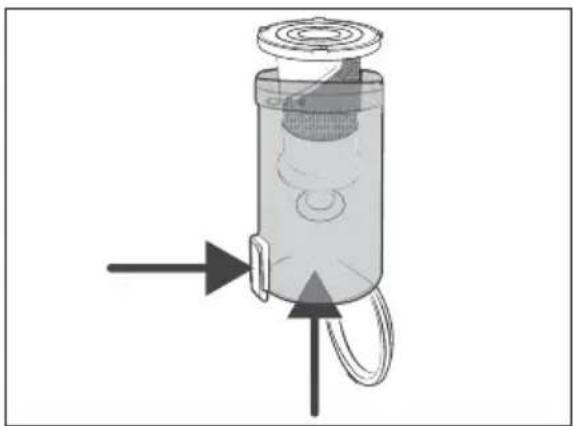

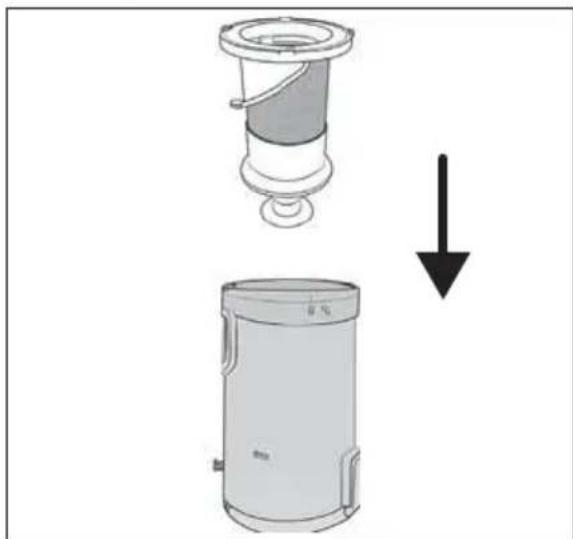

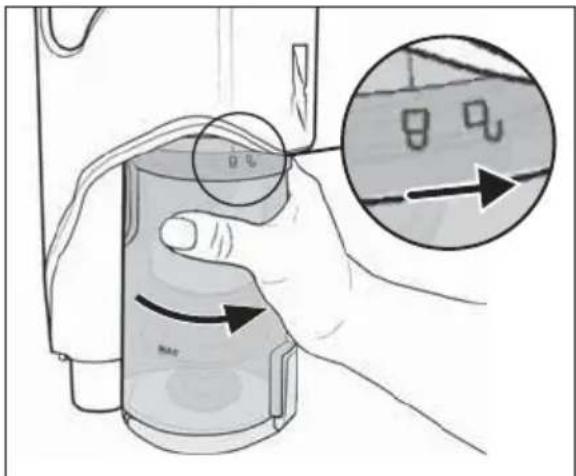

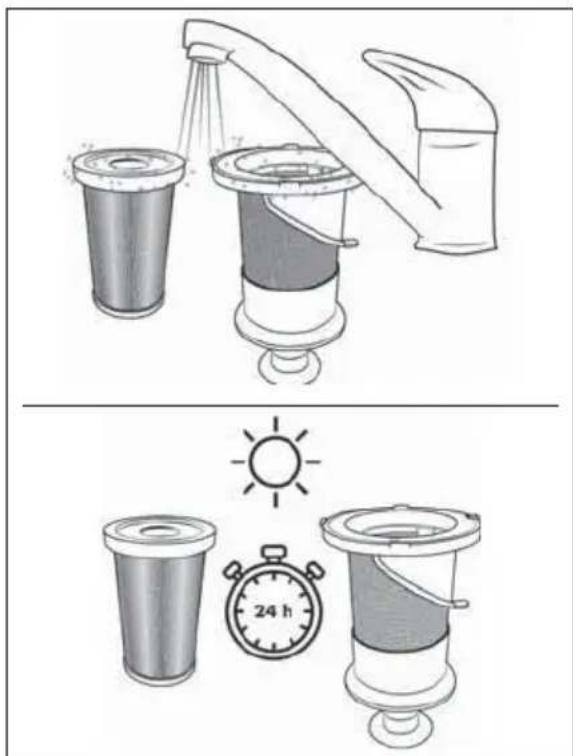

Schmutzbehälter leeren und Filter reinigen 34

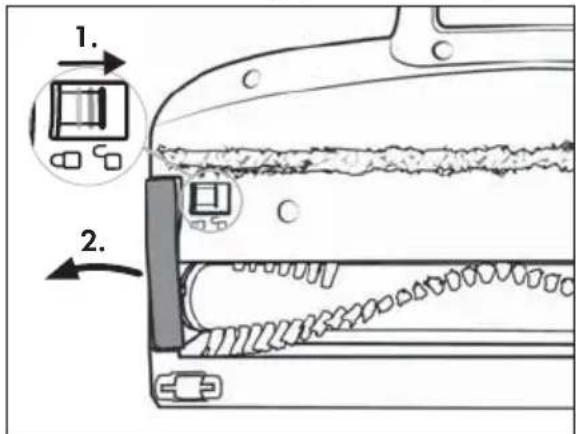

Bürstenrolle reinigen 37
Gerät reinigen 37
Aufbewahrung 38
Entsorgung....38
Gerät entsorgen 38
Verpackung entsorgen 39
Batterien entsorgen 39
Ersatzteilbestellung 39
Garantie der Kompernaß Handels GmbH 40
Service 41
Importeur 41
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden.
Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Das Gerät darf nur zum Reinigen von trockenen oder nassen Oberflächen und zum Saugen von trockenem oder nassem Sauggut eingesetzt werden. Menschen oder Tiere dürfen mit diesem Gerät nicht abgesaugt werden. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Das Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
Verwendete Warn- hinweise und Symbole
In der vorliegenden Bedienungsanleitung, auf der Verpackung und dem Gerät werden folgende Warnhinweise und Symbole verwendet (falls zutreffend):
 | GEFAHR! Ein Warnhinweis mit diesem Symbol und dem Signalwort „GEFAHR“ kennzeichnet eine unmittelbar bevorstehende Gefährdungs-situation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. |
 | WARNUNG! Ein Warnhinweis mit diesem Symbol und dem Signalwort „WARNUNG“ kennzeichnet eine mögliche Gefährdungssituation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben könnte. |
 | VORSICHT! Ein Warnhinweis mit diesem Symbol und dem Signalwort „VORSICHT“ kennzeichnet eine mögliche Gefährdungssituation, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben könnte. |
 | ACHTUNG! Ein Warnhinweis mit diesem Symbol und dem Signalwort „ACHTUNG“ kennzeichnet eine mögliche Situation, die, wenn sie nicht vermieden wird, einen Sachschaden zur Folge haben könnte. |
 | Hinweis: Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern. |
| --- | Gleichstrom/-spannung |
| ~ | Wechselstrom/-spannung |
 | Bedienungsanleitung beachten |
Wichtige Sicherheitshinweise
⚠️ GEFAHR! ELEKTRISCHER SCHLAG!
■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb.
■ Verwenden Sie den Netzadapter nicht mit beschädigtem Stecker oder Anschluss kabel.
■ Der Netzadapter und das fest angeschlossene Anschlusskabel dürfen nicht repariert werden. Im Falle eines Defektes muss der komplette Netzadapter gegen einen bauglei chen ausgetauscht werden.
■ Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von autorisiertem Fachpersonal, dem Kundenservice oder von einer ähnlich qualifizierten Person austauschen, um Gefährdungen zu vermeiden.
■ Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen. Öffnen Sie unter keinen Umständen selbst das Gerät. Eingriffe, die nicht durch einen Fachbetrieb vorgenommen wurden, können zu Verletzungen führen.
■ Überzeugen Sie sich vor dem Einschalten des Gerätes, dass die in den technischen Daten des Gerätes verzeichnete Spannung der Netzspannung entspricht.
■ Fassen Sie den Netzadapter oder das Gerät nicht mit nassen oder feuchten Händen an.
■ Verwenden Sie den Netzadapter nicht mit einem Verlängerungskabel, sondern verbinden Sie den Netzadapter direkt mit einer Steckdose.
Laden bzw. verwenden Sie dieses Gerät nicht im Freien.
WARNUNG! VERLETZUNGSGEFAHR!
■ Wechseln Sie keine Zubehörteile aus, wenn das Gerät in Betrieb ist.
■ Benutzen Sie den Staubsauger nicht zum Aufsaugen von spitzen Gegenständen oder Glasscherben.
Benutzen Sie den Staubsauger nicht zum Aufsaugen von brennenden Streichhölzern, glimmender Asche oder Zigarettenstummeln.
Benutzen Sie den Staubsauger nicht zum Aufsaugen von chemischen Produkten, Steinstaub, Gips, Zement, oder anderen ähnlichen Partikeln.
■ Das Gerät ist nicht für entflammbare und explosive Stoffe oder chemische und aggressive Flüssigkeiten geeignet.
■ Lagern Sie das Gerät immer in geschlossenen Räumen. Um Unfälle zu verhindern, bewahren Sie das Gerät nach Gebrauch an einem trockenen Ort auf.
■ Unter extremen Bedingungen können Leckagen an den Akku-zellen auftreten. Bei Kontakt der Flüssigkeit mit Haut oder Augen ist die betreffende Stelle sofort mit sauberem Wasser aus- bzw. abzu-spülen. Suchen Sie einen Arzt auf.
■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
- Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
■ Üben Sie besondere Sorgfalt aus, wenn Sie den Staubsauger auf Treppen benutzen.
! ACHTUNG! SACHSCHADEN!
■ Verwenden Sie nur Zubehörteile, die vom Hersteller empfohlen werden.
■ Der Netzadapter darf nicht für andere Zwecke benutzt werden. Tragen Sie die Wandhalterung oder den Netzadapter niemals am Kabel. Ziehen Sie nicht am Kabel, wenn Sie das Gerät bewegen wollen.
■ Fassen Sie immer den Netzstecker des Netzadapters an, um das Gerät von der Stromversorgung zu trennen.
■ Achten Sie unbedingt darauf, dass Sie den Staubsauger nicht neben Heizkörpern, Backöfen oder anderen erhitzten Geräten oder Flächen abstellen.
■ Achten Sie immer darauf, dass die Lüftungsschlitze frei sind. Ein blockierter Luftkreislauf kann zur Überhitzung und Beschädigung des Gerätes führen.
Das Produkt ist mit einem Lithium-Ionen-Akku ausgerüstet bzw. liegt dem Produkt bei. Werfen Sie den Akku nicht ins Feuer und setzen Sie ihn nicht hohen Temperaturen aus. Es besteht Explosionsgefahr!
■ Benutzen Sie den Staubsauger nicht ohne eingesetzten EPA-Filter.
Benutzen Sie den Netzadapter nicht für ein anderes Produkt und versuchen Sie nicht, dieses Gerät mit einem anderen Netzadapter aufzuladen. Verwenden Sie nur den mit diesem Gerät gelieferten Netzadapter (Modell SHAZ 22.2 F7-1).
Lagern Sie das Gerät niemals im entladenen Zustand. Das längere Lagern im entladenen Zustand kann zu einer dauerhaften Beschädigung des Akkus führen. Wenn das Gerät längere Zeit gelagert wird, muss regelmäßig der Ladezustand des Akkus kontrolliert werden. Der optimale Ladezustand liegt zwischen 50-80%.
Lieferumfang und Transportinspektion
1) Entnehmen Sie alle Teile des Gerätes und die Bedienungsanleitung aus der Verpackung.
2) Entfernen Sie sämtliches Verpackungsmaterial und eventuelle Folien und Aufkleber.
Der Lieferumfang besteht aus folgenden Komponenten (Abbildungen siehe Ausklappseite):
• Staubsauger
- Saugrohr
- Bodenbürste
• Fugendüse
• Rundbürstendüse (mit Bürstenaufsatz)
• 2-in-1 Kombibürste
- Wischaufsatz
• 2 Wischpads
- Wandhalterung
- Zubehörhalterung
• Montagematerial (4 Schrauben, 4 Dübel)
- Netzadapter
• Austauschbarer Akku
• Bedienungsanleitung
i Hinweis
▶ Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.
▶ Bei einer unvollständigen Lieferung oder Schäden infolge mangelhafter Verpackung oder durch den Transport wenden Sie sich an die Servicehotline (siehe Kapitel Service).
Gerätebeschreibung (Abbildungen siehe Ausklappseite)
① Akku-Entriegelungstaste
② Austauschbarer Akku
③ Ladebuchse
4 Lüftungsschlitze
⑤ EPA-Filter
6 Edelstahlfilter
⑦ Schmutzbehälter
8 Schmutzbehälterdeckel-Entriegelungstaste
9 Schmutzbehälterdeckel
10 Netzadapter
⑪ Hohlstecker
12 2-in-1 Kombibürste
13 Fugendüse
14 Rundbürstendüse (mit Bürstenaufsatz)
15 Schraube
16 Dübel
17 Zubehörhalterung
18 Wandhalterung
19 Bürstenrollenentriegelung
20 Bürstenrollenhalter
21 Bürstenrolle
22 Bodenbürste
23 Bodenbürsten-Entriegelungstaste
24 Saugrohr
25 Saugrohr-Entriegelungstaste
26 Betriebsmodus
27 Batterieanzeige
28 Anzeigepanel (Batterieanzeige/Betriebsmodus)
29 Ein-/Ausschalter
30 Taste Betriebsmodus + (Eco/Boost)
31 Wischaufsatz
32 Frischwassertank
33 Verschlusslasche
34 Wischpad
Technische Daten
| Gerät |
| Eingangsspannung 26 V | --- |
| Eingangsstrom 0,45 A | |
| Leistungsaufnahme 130 W | |
| Polarität | ◇-●+ |
| Akku |
| Kapazität 2500 mAh | |
| Akku | 22,2 V---(6 x 3,7 V Lithium-Ionen-Akku) |
| Laufzeit bei voller Akkuladung mit Bodendüse (mit Wischaufsatz) | Eco: ca. 45 Minuten (ca. 38 Minuten)Boost: ca. 25 Minuten (ca. 20 Minuten) |
| Netzadapter |
| Hersteller | KOMPERNASS HANDELS GMBH, BURGSTRASSE 21,44867 BOCHUM, DEUTSCHLANDRegistergericht AG Bochum, Registernummer: HRB 4598 |
| Modell SHAZ 22.2 F7-1 | |
| Eingangsspannung | 100–240 V ~ |
| Eingangswechselstromfrequenz | 50/60 Hz |
| Ausgangsspannung | 26,0 V --- |
| Ausgangsstrom | 0,45 A |
| Ausgangsleistung | 11,7 W |
| Durchschnittliche Effizienz im Betrieb | 85,0 % |
| Effizienz bei geringer Last (10 %) | 80,5 % |
| Leistungsaufnahme bei Nulllast | 0,07 W |
| Eingangsstrom | 0,4 A |
| Polarität | |
| Schutzklasse | II / ☐(doppelisoliert) |
| Effizienzklasse | 6 VI |
i Hinweis
Es ist keine Aktion seitens der Benutzer erforderlich, um das Produkt zwischen 50 und 60 Hz umzu- stellen. Das Produkt passt sich sowohl für 50 als auch für 60 Hz an.
Vor der ersten Inbetriebnahme
Montage des Gerätes

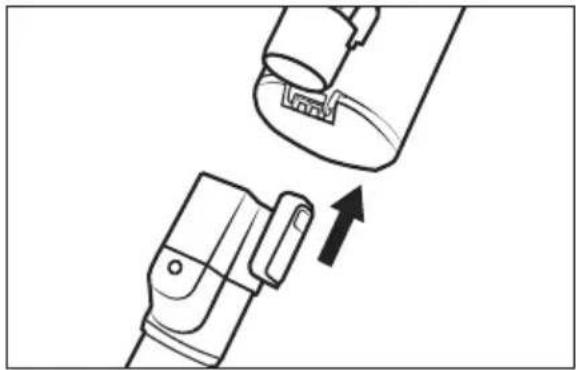

1) Schieben Sie das Saugrohr 24 auf das Gerät, bis es hörbar mit einem Klickgeräusch einrastet (siehe Abb. 1).

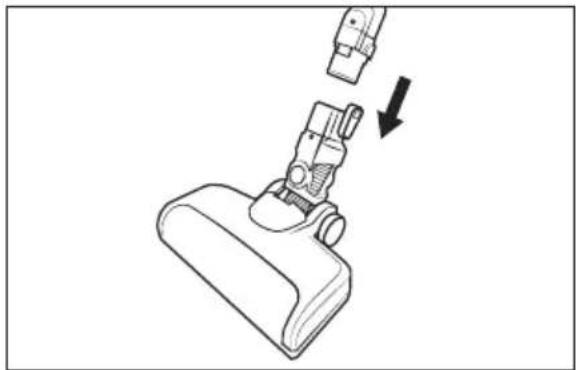

2) Schieben Sie das Saugrohr 24 in die Bodenbürste 22, bis es hörbar mit einem Klickgeräusch einrastet (siehe Abb. 2).

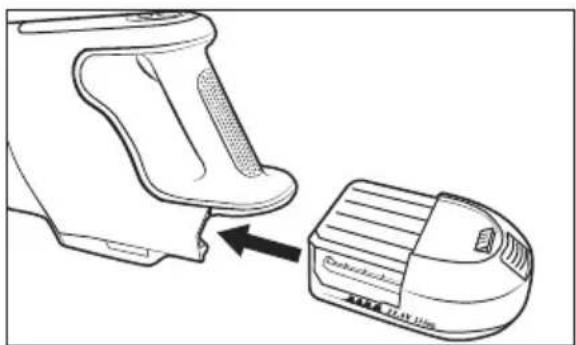

3) Schieben Sie den Akku ② in das Gerät, bis er hörbar mit einem Klickgeräusch im Gerät einrastet (siehe Abb. 3).
Montage von Wand- und Zubehörhalterungen
GEFAHR!
▶ Stellen Sie sicher, dass sich keine Stromleitungen oder andere Leitungen oder Rohre in der Wand befinden, in der Sie die Löcher für die Wandhalterung 18 bohren wollen. Es besteht Lebensgefahr, wenn Sie eine stromführende Leitung anbohren!

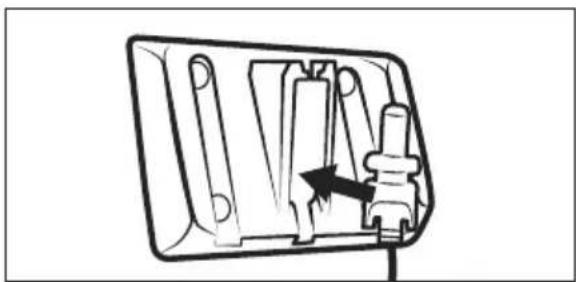

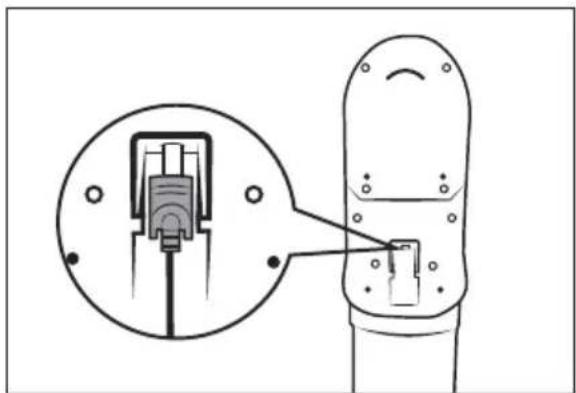

1) Setzen Sie den Hohlstecker ⑪ des Netzadapters ⑩ in die Wandhalterung ⑬ ein (siehe Abb. 4). Fixieren Sie den Hohlstecker ⑪, indem Sie ihn drehen.
2) Suchen Sie einen geeigneten Montageplatz für die Wandhalterung 18:
–Die Wandhalterung ^18 muss mit ausreichendem Abstand zum Boden montiert werden, um ein leichtes Einsetzen und Entnehmen des Gerätes aus der Wandhalterung ^18 zu gewährleisten.
–Eine Netzsteckdose muss für den Netzadapter ^10 erreichbar sein.

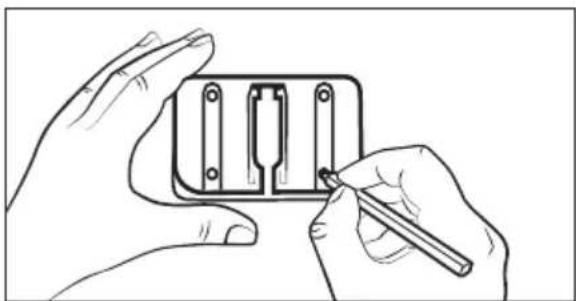

3) Benutzen Sie die Wandhalterung 18 zum Anzeichnen der vier Bohrlöcher an der Wand (siehe Abb. 5).
4) Bohren Sie mit einem 5mm-Bohrer die angezeichneten Löcher.
5) Schieben Sie die mitgelieferten Dübel 16 in die Bohrlöcher.
6) Schrauben Sie die Wandhalterun mit Hilfe der mitgelieferten Schrauben fest.
7) Schliessen Sie den Netzadapter 10 an eine Netzsteckdose an.
Der Staubsauger wird mit einem wiederaufladbaren, austauschbaren Lithium-Ionen-Akku betrieben. Bevor Sie den Staubsauger zum ersten Mal verwenden, muss der Akku ② für ca. 6 Stunden geladen werden.
Zur Pflege des Akku② empfehlen wir Folgendes:
Trennen Sie den Netzadapter ⑩ von der Netzsteckdose nachdem der Akku ② geladen ist.
i Hinweis
Das Gerät ist mit einer Temperaturüberwachung zum Schutz des Akkus ② ausgestattet. Bei hohen Umgebungstemperaturen kann es in seltenen Fällen zur Unterbrechung des Ladevorgangs bzw. zu einer automatischen Abschaltung des Gerätes kommen:
–Die Batterieanzeige ^27 blinkt während des Ladevorgangs im Abstand von einer Sekunde auf. Der Ladevorgang wird unterbrochen und automatisch wieder aufgenommen, sobald die Temperatur des Gerätes gesunken ist.
Die Batterieanzeige 27 blinkt während des Betriebs im Abstand von einer Sekunde fünfmal auf. Das Gerät schaltet sich automatisch aus. Lassen Sie das Gerät für ca. 20-30 Minuten abkühlen, bevor Sie es erneut einschalten.
Akku laden

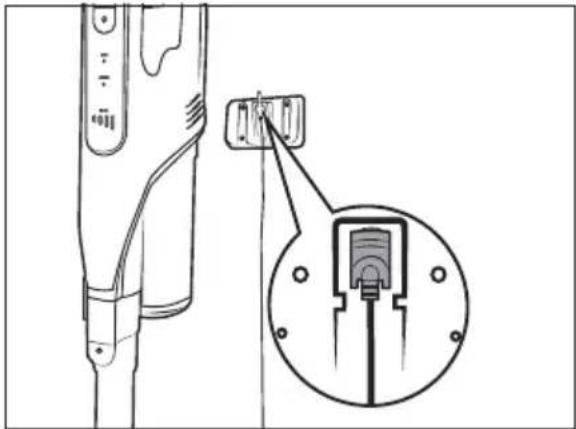

Setzen Sie den Staubsauger von oben in die Wandhalterung 18, so dass der Hohlstecker 11 in die Ladebuchse 3 an der Unterseite des Gerätes rutscht. Die Batterieanzeige 27 beginnt zu blinken und der Ladevorgang startet (siehe Abb. 6 und 7).
Ist der Ladevorgang abgeschlossen, welcher bei komplett entladenem Akku ② ca. 6 Stunden dauern kann, leuchtet die Batterieanzeige ⑳.
Batterieanzeigen
Im Anzeigepanel 28 werden fünf verschiedene Batterieanzeigen 27 verwendet, die den jeweiligen Ladestatus des Akkus 2 anzeigen:
Der Akku ist voll geladen.
Der Akku ist ca. 50 % geladen.
Der Akku ist ca. 25 % geladen.
Der Akku hat nur noch eine geringe Restladung.
0000 Der Akku ist leer.
i Hinweis
Laden Sie den Akk ^2 wieder auf, sobald die Batterieanzeige ^27 eine geringe Restladung des Akkus ^2 anzeigt.
Das Gerät schaltet sich aus, kurz nachdem ein leerer Akku 2 angezeigt wird.
Der Staubsauger kann auch direkt über den Netzadapter ⑩ geladen werden. Entnehmen Sie dafür den Hohlstecker ⑪ durch eine leichte Drehung aus der Wandhalterung ⑱ und stecken Sie ihn in die Ladebuchse ③ am Gerät (siehe Abb. 8).
Bedienung und Betrieb
! ACHTUNG!
▶ Die Saugöffnungen des Gerätes und der Bodenbürste 22 und das Saugrohr 24 müssen jederzeit frei sein und dürfen nicht verstopft werden. Verstopfungen führen zu Überhitzung und Beschädigung des Motors.
Achten Sie darauf, dass der EPA-Flter 5 immer eingesetzt ist, bevor Sie das Gerät verwenden.

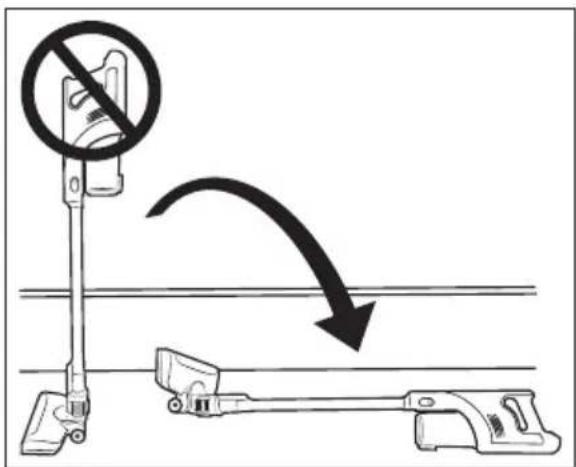

Versuchen Sie nicht den Staubsauger aufrecht hinzustellen, wenn Sie ihn zwischenzeitlich abstellen oder aus der Hand legen wollen. Setzen Sie den Staubsauger dafür in die Wandhalterung ^18 oder legen Sie ihn auf den Boden (siehe Abb. 9 und 10). Der Staubsauger kann ansonsten aufgrund seines hohen Schwerpunkts umkippen und beschädigt werden und unter Umständen beim Umkippen weitere Gegenstände beschädigen.
1) Nehmen Sie den Staubsauger aus der Wandhalterung 18. Wenn Sie die Wandhalterung 18 nicht benutzen, ziehen Sie den Hohlstecker 11 aus der Ladebuchse 3 an der Unterseite des Gerätes.
2) Drücken Sie den Ein-/Ausschalter (29) , um das Gerät einzuschalten. Das Anzeigepanel (28) zeigt die Batterieanzeige (27) und den Betriebsmodus (26) (Eco/Boost) an.
i Hinweis
Das Gerät startet nach dem Einschalten immer im Betriebsmodus Eco.
Betriebsmodus wählen
i Hinweis
Zum Wischen von Böden siehe Kapitel Wischaufsatz verwenden.
Das Gerät verfügt über zwei verschiedene Betriebsmodi, die sich jeweils hinsichtlich Saugleistung und Laufzeit unterscheiden. Drücken Sie die Taste Betriebsmodus+/- 30, um den Betriebsmodus zu wählen:
Eco
-Zum Saugen von Hartböden, empfindlichen Teppichen und Teppichböden bei geringer bis mittelstarker Verschmutzung.
–Das Gerät verbraucht weniger Akkuleistung und die Laufzeit ist daher länger.
-Laufzeit bei voller Akkuladung ca. 45 Minuten (mit Bodenbürste)/ca. 38 Minuten (mit Wischaufsatz).
Boost
-Zum Saugen von Hart- und Teppichböden und Teppichen bei starker Verschmutzung.
—Durch die hohe Saugleistung wird das beste Saugergebnis bei kurzer Laufzeit erzielt.
-Laufzeit bei voller Akkuladung ca. 25 Minuten (mit Bodenbürste)/ca. 20 Minuten (mit Wischaufsatz).
Demontage des Gerätes
Saugrohr

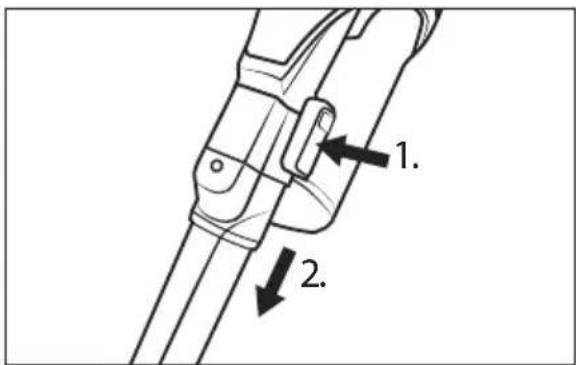

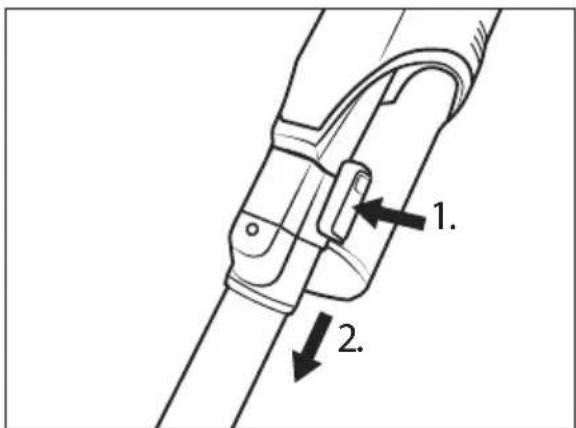

Um das Saugroh ^24 vom Gerät zu entfernen, halten Sie die Saugrohr-Entriegelungstaste ^25 gedrückt und ziehen Sie das Saugrohr ^24 von der Saugöffnung des Gerätes ab (siehe Abb. 11).
Abb. 11
Bodenbürste

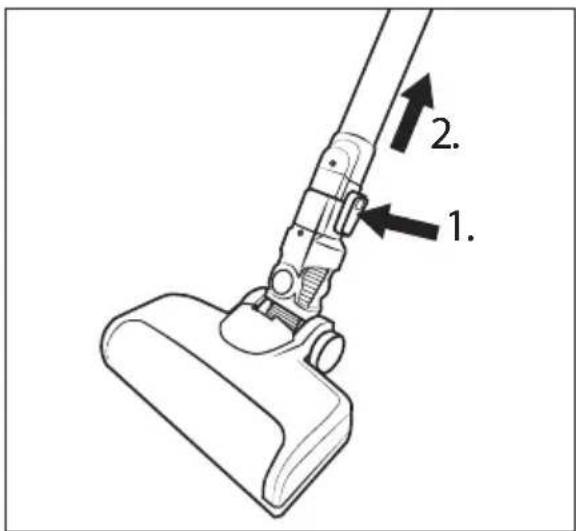

Um die Bodenbürste ^22 vom Saugrohr ^24 zu entfernen, halten Sie die Bodenbürsten-Entriegelungstaste ^23 gedrückt und ziehen Sie das Saugrohr ^24 von der Bodenbürste ^22 ab (siehe Abb. 12).
Abb. 12
Akku

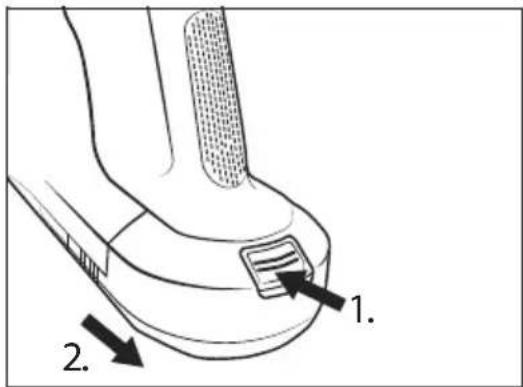

Um den Akk ^2 vom Gerät zu entfernen, halten Sie die Akku-Entriegelungstaste 1 gedrückt und ziehen Sie den Akku 2 aus dem Gerät (siehe Abb. 13).
Abb. 13
Zubehör verwenden
i Hinweis
▶ Vor der Verwendung des Zubehörs müssen Sie die Bodenbürste 22 entfernen. Zum Entfernen der Bodenbürste 22 siehe Kapitel Demontage des Gerätes.
▶ Sie können das Zubehör je nach Bedarf mit oder ohne Saugrohr ^24 verwenden. Zum Entfernen des Saugrohrs ^24 siehe Kapitel Demontage des Gerätes.
Im Lieferumfang sind als Zubehör drei verschiedene Düsen/Bürsten für unterschiedliche Einsatzbereiche enthalten:
Fugendüse
-Verwenden Sie die Fugendüse ^13 , um enge, schwer zu erreichende Stellen wie z. B. Fugen oder Ecken zu reinigen.
2-in-1 Kombibürste
—Die 2-in-1 Kombibürste ^12 kann als breite Düse oder als Bürste verwendet werden. Halten Sie die Entriegelungstaste gedrückt und schieben Sie den Bürstenaufsatz je nach Bedarf vor oder zurück. Verwenden Sie die 2-in-1 Kombibürste ^12 , um z. B. Schubladen oder Staufächer zu saugen oder um mit dem weichen Bürstenaufsatz Tastaturen oder empfindliche Oberflächen zu entstauben.
Rundbürstendüse (mit Bürstenaufsatz)
-Verwenden Sie die Rundbürstendüse ^14 mit ihren harten Borsten für tiefsitzenden Schmutz bei groben Teppichen oder stark verschmutzten Autoinnenräumen. Der Bürstenaufsatz lässt sich von der Düse entfernen, um z. B. im Auto rundliche Einsätze oder Haltefächer zu saugen.
♦ Schieben Sie das Zubehör auf das Saugrohr 24 oder auf die Saugöffnung des Gerätes, bis es mit einem Klickgeräusch einrastet (siehe Abb. 14). Achten Sie dabei auf die richtige Position der Verriegelung.
Zum Entfernen des Zubehörs halten Sie die Entriegelungstaste am Zubehör gedrückt und ziehen Sie dann das Zubehör vom Saugrohr 24 oder von der Saugöffnung des Gerätes ab (siehe Abb. 15).
Abb. 15
Wischaufsatz verwenden
! ACHTUNG!
▶ Füllen Sie nur kaltes bis warmes Leitungswasser (bis max. 60 °C) oder destilliertes Wasser in den Frischwasserbehälter 32. Verwenden Sie kein kochendes Wasser.
▶ Verwenden Sie nur handelsübliche, nicht schäumende Bodenreiniger als Reinigungszusatz.
i Hinweis
▶ Reinigen Sie, nachdem Sie den Wischaufsatz 31 verwendet haben, sofort den Schmutzbehälter 7. Ansonsten bilden sich Bakterien und Keime! Achten Sie darauf, dass der EPA-Filter 5 vollständig getrocknet ist, bevor Sie das Gerät wieder benutzen.
♦ Verwenden Sie den Wischaufsatz31, um Böden zu wischen.
♦ Entfernen Sie die Bodenbürst ^22 und montieren Sie den Wischaufsatz ^31 am Saugrohr ^24 (siehe Kapitel Demontage des Gerätes).
Frischwasserbehälter befüllen

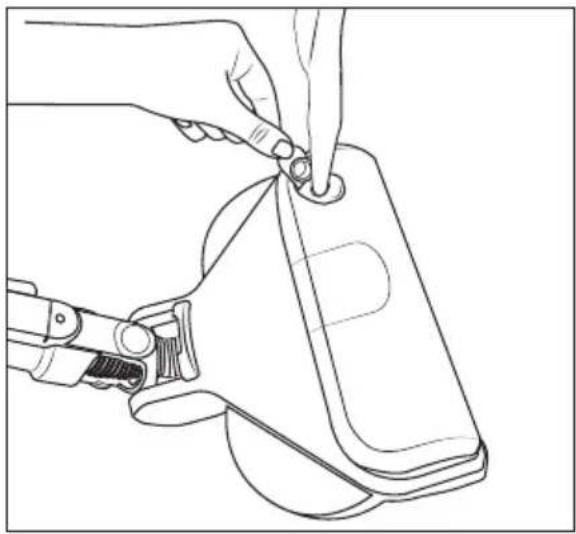

1) Fassen Sie die Verschlusslasche 33 des Frischwasserbehälters 32 mit den Fingern und ziehen Sie diese nach oben aus der Einfüllöffnung des Frischwasserbehälters 32 (siehe Abb. 16).
2) Füllen Sie Leitungswasser oder destilliertes Wasser in den Frischwasserbehälter (siehe Abb. 16).
3) Verschliessen Sie die Einfüllöffnung des Frischwasserbehälters 32 wieder, indem Sie die Verschlusslasche 33 fest in die Einfüllöffnung drücken.
Wischpads anbringen/entfernen

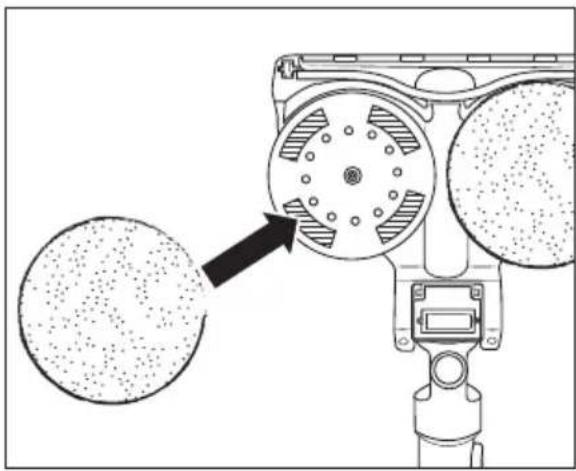

Um ein Wischpad 34 am Wischaufsatz 31 anzubringen, legen Sie es mittig auf einen der beiden Drehteller an der Unterseite des Wischaufsatzes 31 (siehe Abb. 17). Drücken Sie es dann auf den Klettbändern des Dreh-tellers fest.

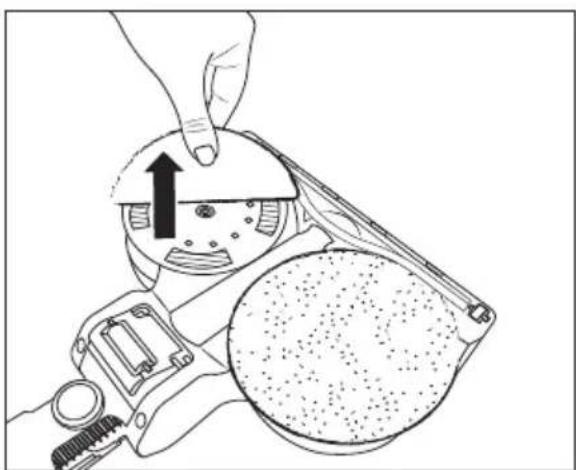

Um ein Wischpad ^34 vom Wischaufsatz ^31 zu entfernen, fassen Sie es mit den Fingern und ziehen Sie es nach oben vom Wischaufsatz ^31 ab (siehe Abb. 18).
▶ Feuchten Sie die Wischpad ^34 vor Gebrauch etwas an, damit sie den Schmutz besser aufnehmen können.
▶ Reinigen Sie die Wischpads 34 unter warmen Wasser. Geben Sie bei Bedarf etwas Reinigungsmittel auf die Wischpads 34. Beachten Sie die Pflegehinweise auf dem Pflegeetikett:
Handwäsche bis 40°C
Nicht bleichen
Nicht im Trommeltrockner reinigen
Nicht bügeln
Nicht chemisch reinigen
▶ Lassen Sie die Wischpad34 vollständig trocknen, bevor Sie sie wieder verwenden.
Nach dem Gebrauch
Drücken Sie nach dem Gebrauch den Ein-/Ausschalter 19, um das Gerät auszuschalten. Das Anzeigepanel 28 erlischt.
♦ Befestigen Sie die Zubehörhalterung am Saugrohr 24 (siehe Abbildung 19).
Entfernen Sie Zubehör vom Gerät und stecken Sie es zur Aufbewahrung auf die Zubehörhalterung ⑰ (siehe Abbildung 20).
- Setzen Sie den Staubsauger in die Wandhalterung 18. Starten Sie den Ladevorgang, wenn der Akku 2 nur noch eine geringe Restladung hat.
Reinigung
WARNING!
▶ Schalten Sie vor jeder Reinigung das Gerät aus.
Schmutzbehälter leeren und Filter reinigen
i Hinweis
▶ Leeren Sie den Schmutzbehälte ^7 und reinigen Sie den Edelstahlfilter ^6 und den EPA-Filter ^5 , sobald der Füllstand des Schmutzbehälters ^7 die MAX-Markierung erreicht hat.

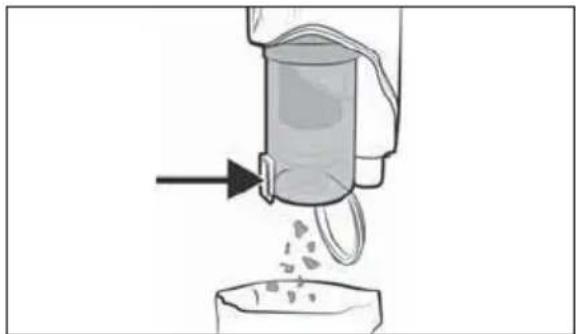

1) Halten Sie den Schmutzbehälter ⑦ in einen Abfalleimer und drücken Sie die Schmutzbehälterdeckel-Entriegelungstaste ⑧. Der Schmutzbehälterdeckel ⑨ öffnet sich und der Inhalt wird in den Abfalleimer entleert (siehe Abb. 21). Schliessen Sie anschließend den Schmutzbehälterdeckel ⑨.
2) Um den Schmutzbehälter ⑦ vom Gerät zu entfernen, drehen Sie ihn in Richtung des Symbols (öffnen), bis er sich vom Gerät lösen lässt (siehe Abb. 22).
3) Entnehmen Sie den Edelstahlfilter 6 aus dem Schmutzbehälter 7, indem Sie die Schmutzbehälterdeckel-Entriegelungstaste 8 drücken. Schieben Sie dann den Edelstahlfilter 6 von unten aus dem Schmutzbehälter 7 heraus (siehe Abb. 23).
4) Entnehmen Sie den EPA-Filter 5 aus dem Edelstahlfilter 6, indem Sie in die Öffnung des EPA-Filters 5 greifen und diesen aus dem Edelstahlfilter 6 herausziehen (siehe Abb. 24).
5) Spülen Sie den EPA-Filter ⑤ und den Edelstahlfilter ⑥ unter kaltem oder lauwarmem Wasser aus. Lassen Sie den EPA-Filter ⑤ und den Edelstahlfilter ⑥ vollständig an der Luft trocknen, bevor Sie sie wieder in den Schmutzbehälter ⑦ einsetzen (siehe Abb. 25).
i Hinweis
Achten Sie bei der Reinigung des Edelstahlfilters 6 darauf, dass der Gummistutzen an der unteren Öffnung nicht verloren geht.
6) Setzen Sie den Edelstahlfilter ⑥ in den Schmutzbehälter ⑦ ein und drücken Sie ihn ganz nach unten (siehe Abb. 26). Achten Sie dabei auf die unterschiedlich großen Arretierungen am Edelstahlfilter ⑥. Der Edelstahlfilter ⑥ kann durch diese Arretierungen nur in einer Position in den Schmutzbehälter ⑦ eingesetzt werden.
Drehen Sie den Edelstahlfilte 6 nicht, wenn Sie ihn in den Schmutzbehälter 7 einsetzen. Achten Sie auch auf die beiden Punktmarkierungen auf dem Edelstahlfilter 6 und dem Schmutzbehälter 7, um den Edelstahlfilter 6 richtig einzusetzen.

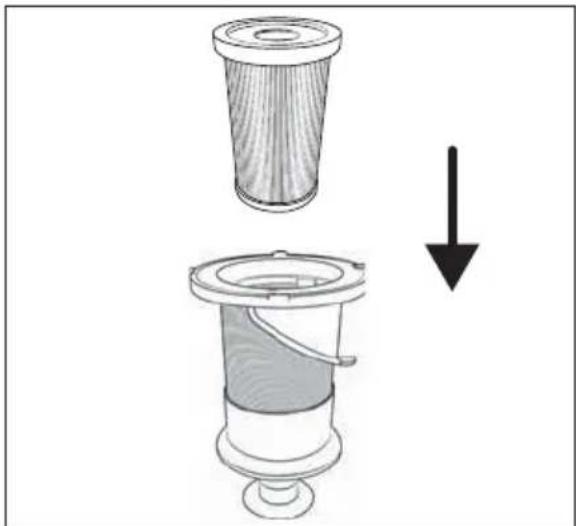

7) Setzen Sie den EPA-Filter 5 in den Edelstahlfilter 6 ein (siehe Abb. 27).
8) Setzen Sie den Schmutzbehälter ⑦ wieder in das Gerät und drehen Sie ihn in Richtung des Symbols (schliessen), bis er fest im Gerät sitzt (siehe Abb. 28).
Benutzen Sie das Gerät nur mit ordnungsgemäß montierter Bürstenrolle 21.
i Hinweis
▶ Reinigen Sie die Bürstenroll ^21 regelmäßig, um einen ordnungsgemäßen Betrieb des Gerätes zu gewährleisten und Ausfälle zu vermeiden.
1) Entfernen Sie die Bodenbürste 22 vom Saugrohr 24 bzw. vom Gerät (siehe Kapitel Demontage des Gerätes). Drehen Sie die Bodenbürste 22 um.

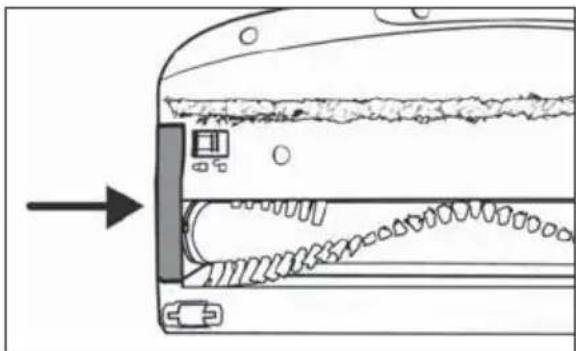

2) Entriegeln Sie die Bürstenrolle 21, indem Sie die Bürstenrollenentriegelung 19 mit dem Finger in Richtung des Symbols (öffnen) schieben. Entfernen Sie dann den Bürstenrollenhalter 20 von der Bodenbürste 22 (siehe Abb. 29).
3) Ziehen Sie die Bürstenrolle 21 an den Borsten aus der Bodenbürste 22 heraus. Drehen Sie die Bürstenrolle 21 dabei etwas, um sie leichter entnehmen zu können (siehe Abb. 30).

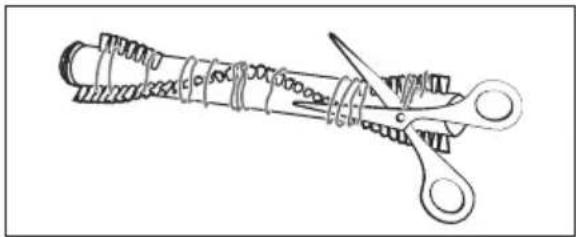

4) Schneiden Sie Fäden und Haare entlang der Borsten der Bürstenrolle 21 mit einer Schere durch (siehe Abb. 31). Entfernen Sie Fäden und Haare von der Bürstenrolle 21.
5) Setzen Sie die Bürstenrolle 21 in die Bodenbürste 22 ein. Drehen Sie die Bürstenrolle 21 dabei etwas, um sie leichter einsetzen zu können.
6) Setzen Sie den Bürstenrollenhalter 20 wieder in die Bodenbürste 22 ein. Drücken Sie ihn nach unten, bis er mit einem Klickgeräusch in die Bodenbürste 22 einrastet (siehe Abb. 32).
Ziehen Sie vor jeder Reinigung den Hohlstecker ⑪ des Netzadapters ⑩ aus der Ladebuchse ③ des Gerätes. Es besteht die Gefahr eines elektrischen Schlages!
! ACHTUNG!
Benutzen Sie keine aggressiven, chemischen oder scheuernde Reinigungsmittel. Diese greifen die Oberfläche des Gerätes an.
▶ Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden.
♦ Reinigen Sie das Gehäuse des Gerätes und das Zubehör mit einem leicht angefeuchteten Tuch. Bei hartnäckigen Verschmutzungen geben Sie ein mildes Reinigungsmittel auf das Tuch.
♦ Trocknen Sie alle Teile gut ab, bevor Sie das Gerät wieder verwenden oder verstauen.
Aufbewahrung
! ACHTUNG!
Lagern Sie das Gerät niemals im entladenen Zustand. Das längere Lagern im entladenen Zustand kann zu einer dauerhaften Beschädigung des Akkus führen. Wenn das Gerät längere Zeit gelagert wird, muss regelmäßig der Ladezustand des Akkus kontrolliert werden. Der optimale Ladezustand liegt zwischen 50-80%.
- Wenn Sie das Gerät nicht benutzen, setzen Sie es in die Wandhalterung 18.
Befestigen Sie die Zubehörhalterung am Saugrohr 24 und stecken Sie das Zubehör zur Aufbewahrung auf die Zubehörhalterung (siehe Kapitel Nach dem Gebrauch).
♦ Bewahren Sie das Gerät an einem staubfreien und trockenen Ort ohne direkte Sonneneinstrahlung auf.
Entsorgung
Für Frankreich gilt:
Das Produkt, die Verpackung und die Bedienungs anleitung sind recyclebar, unterliegen einer erweiterten Herstellerverantwortung und werden getrennt gesammelt.
Gerät entsorgen
Das nebenstehende Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen.
Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.
Für den deutschen Markt gilt:
Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät an Ihren Händler zurückzugeben. Händler von Elektro- und Elektronikgeräten sowie Lebensmittelhändler, die regelmäßig Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bis zu drei Altgeräte unentgeltlich zurückzunehmen, auch ohne dass ein Neugerät gekauft wird, wenn die Altgeräte in keiner Abmessung größer als 25 cm sind. LIDL bietet Ihnen Rücknahmemöglichkeiten direkt in den Filialen und Märkten an.
Sofern Ihr Altgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben.
Sofern dies ohne Zerstörung des Altgerätes möglich ist, entnehmen Sie die alten Batterien oder Akkus sowie Lampen bevor Sie das Altgerät zur Entsorgung zurückgeben und führen Sie sie einer separaten Sammlung zu. Bei fest eingebauten Akkus ist bei der Entsorgung darauf hinzuweisen, dass das Gerät einen Akku enthält.
Weitere Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Verpackung entsorgen
Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.
Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1-7: Kunststoffe, 20-22: Papier und Pappe, 80-98: Verbundstoffe.
Für Spanien gilt:
Die Verpackung enthält Bestandteile aus Papier und/oder Pappe.
Die Verpackung enthält Bestandteile aus Plastik und/oder Metall.
Batterien entsorgen
Batterien/Akkus sind als Sondermüll zu behandeln und müssen daher durch entsprechende Stellen (Händler, Fachhändler, öffentliche kommunale Stellen, gewerbliche Entsorgungsunternehmen) umweltgerecht entsorgt werden. Batterien/Akkus können giftige Schwermetalle enthalten.
Gekennzeichnet werden die enthaltenen Schwermetalle mit Buchstaben unter dem Symbol: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.
Werfen Sie Batterien/Akkus daher nicht in den Hausmüll, sondern führen Sie diese einer separaten Sammlung zu.
Geben Sie Batterien/Akkus nur im entladenen Zustand zurück.
Ersatzteilbestellung
Sie können Ersatzteile für dieses Produkt bequem im Internet unter www.kompernass.com dauerhaft nachbestellen.
Scannen Sie den QR-Code mit Ihrem Smartphone/Tablet. Mit diesem QR-Code gelangen Sie direkt auf unsere Webseite und können die verfügbaren Ersatzteile einsehen und bestellen.
i Hinweis
▶ Sollten Sie Probleme mit der Online-Bestellung haben, können Sie sich telefonisch oder per E-Mail an unser Servicecenter wenden.
▶ Geben Sie immer die Artikelnummer (IAN) 472296_2407 bei Ihrer Bestellung mit an.
▶ Bitte beachten Sie, dass nicht für alle Lieferländer eine Online-Bestellung von Ersatzteilen möglich ist.
Garantie der Kompernaß Handels GmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet.
Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Teile, die aus Glas gefertigt sind.
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:
■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN) 472296_2407 als Nachweis für den Kauf bereit.
■ Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.
■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.
Auf www.lidl-service.com können
Sie diese und viele weitere
Handbücher, Produktvideos und
Installationssoftware herunterladen.
Mit diesem QR-Code gelangen
Sie direkt auf die Lidl-Service-Seite
(www.lidl-service.com) und können durch die Eingabe der Artikelnummer (IAN) 472296_2407 Ihre Bedienungsanleitung öffnen.
Service
DE ServiceDeutschland
Tel.: 0800 5435 111 (kostenfrei aus dem dt. Festnetz / Mobilfunknetz)
E-Mail: kompernass@lidl.de
AT ServiceÖsterreich
Tel.: 0800 447 744
E-Mail: kompernass@lidl.at
CH ServiceSchweiz
Tel.: 0800 56 44 33
E-Mail: kompernass@lidl.ch
IAN 472296_2407
Importeur
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.
Technische gegevens 71
⚠ GEVAAR! ELEKTRISCHE SCHOK!
