N2 mini - Projektor DANGBEI - Kostenlose Bedienungsanleitung

Produkttyp	Projektor
Marke	Dangbei
Modell	N2 mini
Display-Technologie	LCD
Native Auflösung	1920 x 1080 Pixel
Projektionsverhältnis	1,25:1
Eingebaute Lautsprecher	2 x 6 W
Bluetooth-Version	5.2
Wi-Fi	Dualband 2,4/5,0 GHz
Abmessungen (B x T x H)	143 x 149 x 241 mm
Gewicht	1,715 kg
Stromversorgung	100-240 V AC, 50/60 Hz
Hauptfunktionen	Automatischer und manueller Fokus, automatische und manuelle Trapezkorrektur, intelligente Hindernisvermeidung, intelligente Bildanpassung an die Leinwand, Bluetooth-Lautsprechermodus, Bildschirmspiegelung (Screencast, Homeshare)
Eingänge	HDMI 1.4, USB, HOME
Leistungsaufnahme	≤ 100 W (geschätzt)
Pflege und Reinigung	Reinigen Sie die Linse mit einem weichen, trockenen Tuch. Blockieren Sie nicht die Kühlöffnungen.
Sicherheit	Nicht direkt in den Strahl schauen. Mindestabstand zum Benutzer: 20 cm. Nur für den Innenbereich (5-GHz-Band).
Betriebstemperatur	0 °C bis 40 °C
Lieferumfang	Projektor, Netzkabel, Fernbedienung (AAA-Batterien nicht enthalten), Benutzerhandbuch
Garantie	2 Jahre (geschätzt)
Herstellungsland	China (geschätzt)
Reparierbarkeit	Ersatzteile auf Anfrage erhältlich. Nicht selbst zerlegen, wenden Sie sich an den autorisierten Service.

Häufig gestellte Fragen - N2 mini DANGBEI

Was tun, wenn das Bild unscharf ist?

Stellen Sie den Fokus über die Einstellungen ein (automatisch oder manuell). Stellen Sie sicher, dass der Projektor den richtigen Abstand zur Leinwand hat (1,3 bis 3,0 m für Autofokus) und die Linse sauber ist.

Warum gibt es keinen Ton?

Überprüfen Sie, ob die Lautstärke nicht auf 0 steht. Trennen Sie alle externen Audiogeräte, die an die 3,5-mm-Buchse, HDMI oder Bluetooth angeschlossen sind und den integrierten Ton stummschalten könnten.

Die Fernbedienung reagiert nicht, was tun?

Stellen Sie sicher, dass die Fernbedienung per Bluetooth gekoppelt ist (die Anzeige blinkt einmal beim Drücken) oder verwenden Sie den IR-Modus (zweimaliges Blinken). Überprüfen Sie die Batterien, deren Polarität und stellen Sie sicher, dass kein Hindernis zwischen der Fernbedienung und dem IR-Empfänger auf der Rückseite des Projektors ist.

Wie verbinde ich ein Bluetooth-Gerät?

Gehen Sie zu den Einstellungen, öffnen Sie die Bluetooth-Option und suchen Sie nach Geräten. Wählen Sie das gewünschte Gerät aus. Um den Projektor als Bluetooth-Lautsprecher zu verwenden, öffnen Sie die entsprechende App.

Das Bild ist nicht rechteckig, wie korrigiere ich es?

Verwenden Sie die manuelle oder automatische Trapezkorrektur in den Einstellungen. Für beste Ergebnisse stellen Sie den Projektor senkrecht zur Leinwand oder aktivieren Sie die automatische Bildanpassung an die Leinwand.

Die automatische Trapezkorrektur schlägt fehl, warum?

Stellen Sie sicher, dass die Frontkamera nicht blockiert oder verschmutzt ist. Der optimale Abstand beträgt 1,3 bis 3,0 m mit einem maximalen horizontalen Winkel von ±20°.

Kann ich den Bildschirm meines Telefons spiegeln?

Ja, verwenden Sie die Screencast-App für Android/Windows oder Homeshare für iOS/Android (DLNA). Beachten Sie, dass Mirrorcast iOS nicht unterstützt.

Wie groß ist die maximale Bildgröße?

Das Projektionsverhältnis von 1,25:1 ermöglicht eine Bilddiagonale von 60 bis 120 Zoll. Zum Beispiel erhalten Sie bei 2,2 m etwa 80 Zoll.

Wie verkleinere ich die Größe des projizierten Bildes?

Verwenden Sie die Zoom-Funktion in den Einstellungen (Reduzierung von 100% auf 50%). Sie können den Projektor auch weiter von der Leinwand entfernen.

Erwärmt sich der Projektor normal?

Ja, eine gewisse Wärme ist normal. Blockieren Sie nicht die Kühlöffnungen und stellen Sie den Projektor an einen gut belüfteten Ort mit Temperaturen zwischen 0 und 40 °C.

BEDIENUNGSANLEITUNG N2 mini DANGBEI

eVatmaster Consulting GmbH

Bettinger 30

60325 Frankfurt am Main, Germany

[e-mail]

Vor gebrauch lesen 21
Wichtige Vorsichtsmaßnahmen 22
Lioforumfang 23
Projektorübersicht 24
Überblick über die Fernbedienung 25
Erste Schritte 26
Netzwerkeinstellungen 29
Einstellung des Fokus 29
Bildkorrektureinstellungen 30
Bluetooth-Lautsprochermodus 31
Screen Mirroring & Casting 31
Eingangsquellen 32
Woitoro Einstellungen 32
Technische Daten 33
Fehlerische 34
Erklärung 36

Vor gebrauchesen

Bitte lesen Sie die Produktanweisungen sorgfältig durch:

Wir danken Ohnen für den Kauf und die Verwendung unserer Produkte.

Fur Ihre Sicherheit und zu Hrer Information, lesen Sieitte die Anleitung sorgfaltig durch, bevor Si das Produkt verwenden.

Über die Produktanweisungen:

Alle in den Produktanweisungen erwahnten Marken und Namen sind Eigentum der jeweiligen Inhaber.

Alle abgebildeten Produktabbildungen dienen nur zu Illustrationszwecken. Das tatsächliche Produkt kann aufgrund von Produktverbesserungen abweichen.

Wir haften nicht fur Personen-, Sach- oder sonstige Schaden, die durch die Nichtbeachtung der Produktanweisungen bzw.

Vorsichtsmaßnahmen seitens des Benutzers verursacht werden.

• Dangbei behält sich das Recht zur Auslegung und Änderung der Produktanweisungen vor.

Wichtige Vorsichtsmaßnahmen

-itte schauen Si ncht direkt mit den Augen in den Projektionsstrahl, da der starke Strahl Ihre Augen schadigen kann. RGI IEC 62471-5:2015
Die Kuhlungsöffnungen des Gerats durren nicht blockiert oder verstoptf werden, da dies die Wärmeableitung der internen Teile beeinträchtigen und das Gerat beschädigten kann.
- Bitter halten Sie es von Feuchtigkeit, Sonnlichkeit, hohen Temperaturon, niedrigem Druck und magnetischer Umgebung fern.
- Stellen Sie das Gerät nicht an einem Ort auf, an dem es übermöig viel Staub und Schmutz ausgesetzt ist.
Stellon Sie das Gerät auf eine flache und stabile Unterlage, nicht in einem Bereich, der zu Vibrationen neigt.
- Lassen Sie Kinder nicht unbeaufsichtigt mit dem Gerät hantieren.
Stollon Sio keine schworen odor scharfkantigen Gegenstande auf dieos Gerat.
Vermeiden Sie extreme Vibrationen, da sonst interne Komponenten beschädigt werden konnten.
-itte verwenden Sie den richtigen Batterietyp fur die Fernbedienung.
- Verwenden Sie nur vom Hersteller angegebenes oder mitgeliefertes Zubehör.
- Demontieren Sie das Gerät nicht selbst. Nur autorisiertes Firmenpersonal kann das Gerät reparieren
- Stellen Sie das Gerät in einer Umgebung von 0°C - 40°C auf.
-itte verwenden Sie den Kopfhorer nicht zu lang, da die Gerausche zu Horschaden fuhren konnen.
- Wie bei jeder hellen Lichtquelle, schauen Sie nicht auf den direkten Strahl.
Schutzen Sie das Netzkabel, damit niemand darauf tritt oder es anderweitig gequetscht wird, insbesondere an Steckern, an Mohrfachstockdoen und am Austrittspunkt des Kabols am Gorat.
Trennen Sie das Gerät bei Gewittern oder längerer Nichtverwendung vom Stromnetz.
- Wonn ein Netzstecker oder ein Gerätokepplor als Tronnvorrichtung verwendet wird. bleibt die Tronnvorrichtung einsatzbereit.
Vor dem Herstellon odr Aendern von Vorbindungen stelln Si be tte sicher, da lo Gerato vom Stromnetz getrennt sind.
Berühron Siemials das Netzkabel mit feuchton Händen.

DE

Lieferumfang

Bevor Sie das Produkt in Botriob nohmen, Überprüfen Sieitte, ob alle Toile im Karton enthalten sind.

Beamer

Fernbedienung AAA-Batterien

Notzkaibel

Bodionungsanloitung

Projektorübersicht

Übersicht und Schnittstellonbeschreibung.

HDMI USB2.0
3.5 mm AudioklinkeEinschaftsknopf
Luftrungsöffnungen (Blockieren Sie es nicht)

RückansichtVorderansicht Unteransicht

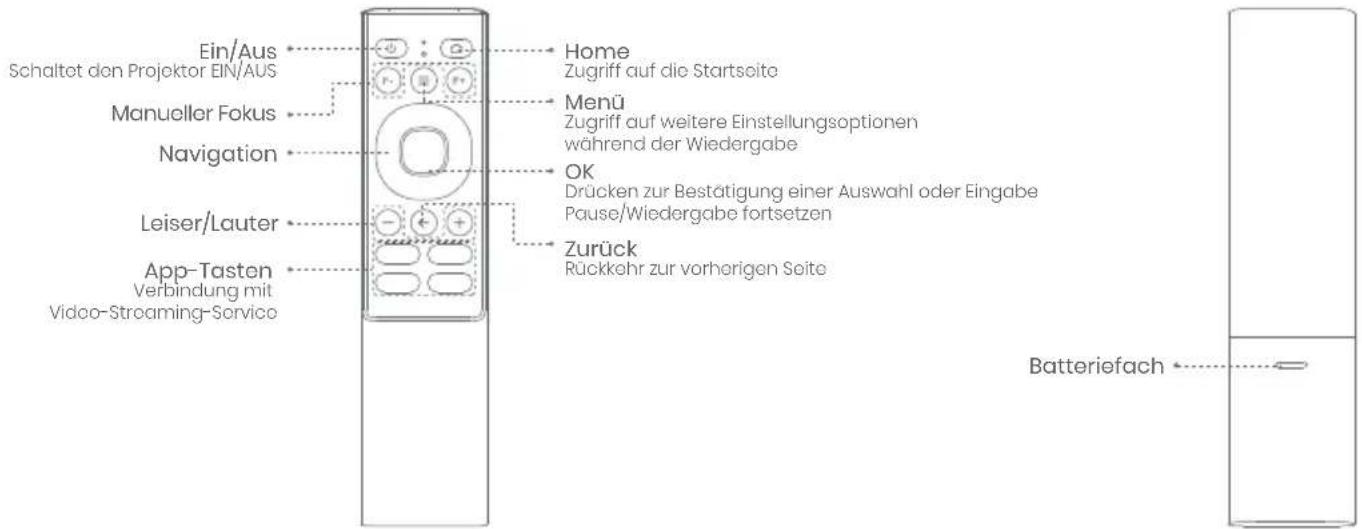

Überblick über die Fernbedienung

• Offnon Sio dio Abdeckung des Batterioriofachs an der Fornbdionnung.
• Legen Sie 2 AAA-Batterien ein *.
• Schließen Sie die Abdeckung des Batteriefachs wieder.

*itte legen Si neue Batterien entsprechend der Polaritatskennzeichnung ein.

Erste Schritte

1.Aufstellung

Stollen Sio den Projektor auf eine stabilo, obene Flache vor der Projektionsfläche. Es wird eine glatte,

weiße Projektiionsfläche empfohlen.

Bitto befolgen Sie die nachstehenden Anweisungen zur Bestimmung des Abstands zwischen Projektor und Projektefläche sowie der entsprechenden Projektesträge:

Größe	Bildfläche (Länge × Breite)
60 Zoll	133 x 75 cm4.36 x 2.46 ft
80 Zoll	177 x 100 cm5.81 x 3.28 ft
100 Zoll	221 x 125 cm7.25 x 4.10 ft
120 Zoll	266 x 149 cm8.73 x 4.89 ft

2.Einschalten

① Schließen Sie den Projektor an die Steckdose an.

② Druckon Sio dio Ein/Aus-Taste am Projektor odor auf der Fornbedionung, um don Projektor einzuschaltern.

DE

3.Kopplung mit der Fernbedienung

• Halten Sie die Fernbedienung in einer Entfernung von 10 cm zum Projektor.
  Befolgen Sie bei der erstmaligen Verbindung die Anweisungen auf der Projektorsflache: Halten Sie gleichzeitig die Tasten [Loiser] und [Lautor] gedrückt, bis die Kontrollanzeigo zu blinkon beginnnt (dios bodoutot, dass die Fornbodionung im Kopplungsmodus ist).
• Die Verbindung ist erfolgreich, wenn die Kontrollanzeige nicht mehr blinkt.

• Wenn die Kopplung fehlschlägt, wiederholen Sie die obigen Schritte, bis die Kontrollanzeige der Fernbedienung nicht mehr blinkt.

Netzwerkeinstellungen

Gehen Sio auf [Einstellungen]—[Notzwork].

Einstellung des Fokus

Gohan Sio auf [Einstellungen]--[Fokus].
Zur Verwendung des manuellen Fokus, wahlen Sie [Manueller Fokus] und verwenden Sie die Auf-/Ab-Tasten der Navigationstasten auf der Fernbedienung, um den Fokus entsprechend des Bilds einzustellen.

• Es Unterstützung diechnolle Fokussierung mit der Fernbedionung. Drücken Sie die Taste [F-] oder [F+] auf der Fernbedienung, um den Fokus anzupassen.

Bildkorrektureinstellungen

1.Trapezkorrektur

Gehen Sie auf [Einstellungen] -- [Trapezkorrektur].
Zur Vorwondung der Manuelle Trapezkorrektur, wahlen Sie [Vior-Punkto-Korroktur], um die vier Punkto und die Bildform einzustellen.

2.Intelligente Bildgroßenanpassung

• Gehen Sie auf [Einstellungen] -- [Trapezkorrektur] und aktivieren Sie [Auto-Bildschirm].

3.Intelligente Hindernisvermeidung

Gehen Sie auf [Einstellungen] -- [Trapezkorrektur] und aktivieren Sie [Automatisch vermeiden].

Bluetooth-Lautsprechermodus Screen Mirroring & Casting

• Offnon Sio dio Anwendung "Bluetooth-Lautsprochor" auf dem Gerät.
• Aktivieren Sie die Bluetooth-Funktion Ihres Mobiletelefons/ Tablets/Laptops ein, wahlen Sie das Gerät [N2mini] und stellen Sie eine Verbindung her.
• Verwenden Sie den Projektor zur Wiedergabe von Audiosignalen von den oben genannten Geräten bzw. verbinden Sie für die Wiedergabe der Audiosignale vom Projektor einen Lautsprecher/Kopfhörer mit dem Projektor.

1.Screencast

Zur Spiegelung eines Android/Windows-Geräts auf dom Projektor, öffnen Sie die App "Screencast" und folgen Sie den Anweisungen auf der Projekte Schlüche.

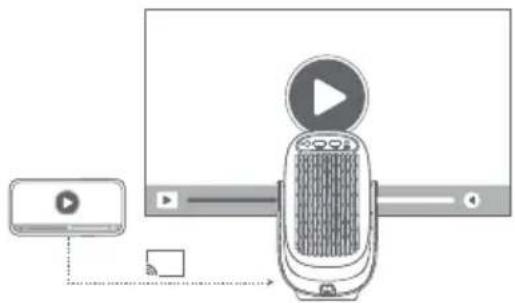

2.Homeshare

Zum Streamon von Inhalten oines iOS/Android-Gorats auf dem Projektor, öffnen Sie die App "Homeshare" und folgen Sie den Anweisungen auf dem Bildschirm.

• Mirrorcast Unterstützung keine iOS-Geräte. Homeshare Unterstützung nur Apps mit DLNA-Protokoll.

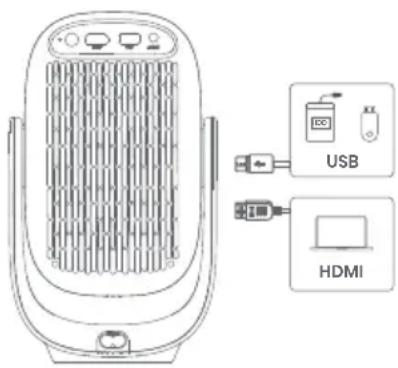

Eingangsquelle

Gehen Sie auf [Eingänge] -- HDMI/HOME/USB.
- Schauen Sie Inhalte von verschiedenen Signalquellen.
* Die HDMI-Schnittstelle这点es Produktets entspricht HDMI 1.4 und Unterstützung keinen 4K-Video signaleingang.

Weitere Einstellungen

1.Bildmodus

Gehen Sie auf [Einstellungen] — [Bildmodus], um den Bildmodus [Standard/Individuell/Kino/Sport/Lebendig/Hallo Hell] auszuwahlen.

2.Klangmodus

Gohen Sie auf [Einstellungen] -- [Audio] -- [Klangstil], um den Tonmodus [Bonutzor/Standard/Lobendig/Sport/Film/Musik/Nachrichten] auszuwahlen.

3.Projektionsmodus

Gehen Sie auf [Einstellungen] -- [Projektion], um die Aufstellungsmethode des Projektors auszuwahlen.

4.Zoom

Gehen Sie auf [Einstellungen] -- [Zoomen], um die Bildgroße von 100% auf 50% zu vorringern.

5.Produkinformationen

Gehen Sie auf [Einstellungen]-- [Um], um die Produktinformationen anzuzeigen.

DE

Technische Daten

Display-Technologie	LCD	Bluetooth-Version	5.2
Bildaufösung	1920 x 1080	WLAN	Doppelfrequenz 2,4/5,0 GHz
Projektensverhältnis	1.25:1	Abmessungen (L x B x H)	143 x 149 x 241 mm 5.63 x 5.87 x 9.49 Zoll
Laufsprecher	6 W	Gewicht	1.715KG / 3.78lb

Fehlersuche

1.Keine Audioausgabe

a. Überprüfen Sie, ob die Lautstärke auf 0 eingestellt ist.
b. Prufen Sie, ob die Projektorschnittstelle "3.5 mm Audioklinke", "HDMI", oder das Bluetooth mit einem externen Audiogerät verbunden ist.

2.Keine Bildausgabe

a. Drucken Sie die Ein-/Aus-Taste auf der Rückseite. Die Kontrollanzeige der Ein-/Aus-Taste erlischt, sobald der Projektor erfolgreich eingeschaltet wurde.
b. Stellen Sie safer, dass das Netzkabel ordnungsgemäß mit der Steckdose und dem Projektor verbunden ist.

3.Kein Netzwerk

a. Rufen Sie die Einstellungen auf und überprüfen Sie den Netzwerkverbindungstatus unter der Option Netzwerk.
b. Stellon Sio sichor, dass der Rotor ordnungsgomba konfiguriort ist.

4. Verschwommenes Bild

a. Nehmon Sio Einstellungen fur den Fokus bzw. die Trapozkorroktur vor.
b. Der Projektor und die Leinwand/Wand müssen sich in einem ordnungsgemäß Abstand zueinander befinden.
c. Das Objektiv des Projektors ist nicht sauber.

5. Nicht rechtwinkliges Bild

a. Falls die Trapezkorrekturfunktion nicht verwendet wird, stellen Sie den Projektor senkrecht zur Leinwand/Wand auf.
b. Verwenden Sie die Funktion Trapezkorrektur zur Anpassung der Bildfläche.

DE

6. Automatische Trapezkorrektur schląg fehl

a. Vergewissern Sie sich, dass die Kamera an der Vorderseite nicht blockiert oder verschmutzt ist.
b. Der Beste Abstand für die automatische Trapezkorrektur beträgt 1,3-3,0 m, horizontal ±20°.

7. Autofokus-Fehler

a. Stellen Sie sicher, dass die Kamera an der Vorderseite nicht blockiert oder verschmutzt ist.
b. Die Beste Entfernung für die Funktion Autofokus beträgt 1,3-3,0 m, horizontal ±20°.

8. Die Fernbedienung reagiert nicht

a. Vergewissern Sie sich, dass die Fernbedienung erfolgreich über eine Bluetooth-Verbindung gekoppelt wurde. Wenn die Kopplung erfolgreich ist, blinking die Kontrolleuche einmal, wenn eine Taste gedrück wird.
b. Wenn die Kopplung nicht erfolgreich ist und die Fernbedienung im IR-Kommunikationsmodus ist, blinking die Kontrolleuchte zweimal, wenn eine Taste gedrückt wird.
c. Der IR-Empfänger des Projektors befindet sich auf der Rückseite. Achten Sie daraufuf, dass sich keine Störquellen oder Hindernisse zwischen dem Projektor und der Fernbedienung befinden.
d. Überprüfen Sie die Batterieleistung sowie die Polarität der eingelegten Batterien.

9. Verbinden von Bluetooth-Geräten

Gohen Sie auf Einstellungen, öffnen Sie die Bluetooth-Option, um die Liste der Bluetooth-Geräte aufzurufen und verbinden Sie das Gerät.

10. Sonstiges

Bitte kontaktieren Sie uns unter [e-mail]

Erklärung

eVatmaster Consulting GmbH

Bettlinger 30

60325 Frankfurt am Main, Germany

[e-mail]

Telekommande Piles AAA

eVatmaster Consulting GmbH

Bettinaser.30 60325 Frankfurt am Main, Germany [e-mail]

eVatmaster Consulting GmbH

Bettinger 30

60325 Frankfurt am Main, Germany

[e-mail]

eVatmaster Consulting GmbH

Bettinaser.30 60325 Frankfurt am Main, Germany [e-mail]

Dangbei N2 mini 10 猿夕一 息

单4電池

AC電源一別取説明書

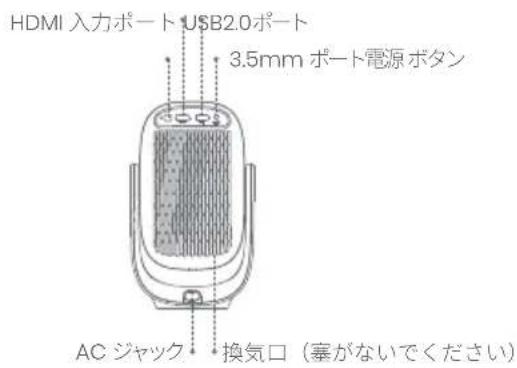

□ 紅クタ一外觀
