BEDIENUNGSANLEITUNG 405570 Browin

I. Allgemeine Informationen

Dieser Gegenstand-tragbarer und leichter Refraktometer ist ein prazises optisches Gerät, das dient zur Bestimmung des Prozentinhalts :

des Zuckers (0-40% Brix) in Obstatsäften, Weinmostes, der Maische,
des potentiellen Alkoholinhalts (0 25%) aufgrund der Untersuchung des Koeffizienten der Lichtrefraction.

Das Vorteil des Refraktometers ist das, dass man die Kontrolle des Zuckerinhalts sehr leicht durchfuhren kann und schon aufgrund des Tropfens des Saftes, der direkt aus dem Obst auf das Prisma des Geräts gespresst wird.

Refraktometer ist mit ATC (automatische Kompensierung der Temperatur) ausgestellt, versichert Durchführung der Messungen mit der größten Genaugkeit und Gewinnung der prazischen Ergebnisse.

II. Technische Daten

Bereich der Messungen:

• 0 40% in der Skala Brix;
• 0 25% potentieller Inhalt des Alkohols.

Genauigkeit: +/- 0,2% Brix, Alkohol;

Automatische Kompensierung der Temperatur (ATC): 10^ 30^ ( 50^ 86^ )

III. Bau des Refraktometers und zusätzliche Ausstattung

Grundelement des Geräts ist das refraktometrische Gerät (2). Über ihm befindet sich die durchsichtigige Platte (1), die den Deckel des optischen teils des Messgeräts bildet. Die Messung wird im durchdringenden Licht gemacht und die Platte soll auf die intensivste Lichtquelle gerichtet werden. Der Refraktometer muss während der Messung in der waagerechten

Positionsein.

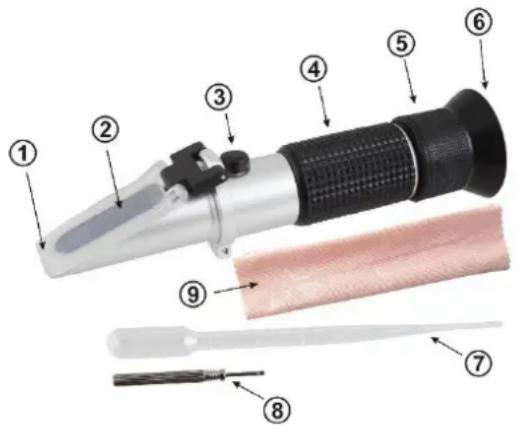

1 Durchsichtige Platte
2 Prisma
3Schraube zur Kalibrierung
4 Gummigriff
5 Regulierung der Schäfte
6 Okular
7 Pipette
8 Schraubenzieher
9 Tuch aus Mikrofaser

IV. Bedienungsanleitung

Regulierung der Scharfe:

Man soll den Vorderteil des Refraktometers in Richtung der Lichtquelle richten und die Scharfe des Okulars mit Hilfe des Gehäuses des Guckloches (5)regulieren.

Kalibrierung:

• Man soll die durchsichtige Platte (1) öffnen,
• Man soll die Oberfläche des Prismas (2) mit Tuch aus Mikrofasier (9) reinigen,
• Man soll einen oder zwei Tropfen des destillierten Wassers mit Hilfe der Pipette (7) auf das Prisma unterbringen,
• Man soll die Platte schreiben und leicht drucken, bis sich das Wasser auf der ganzen Oberfläche des Prismas verbreitet, ohne Luftblasen,
• Man soll die Probe für etwa30 Sekunden auf dem Prisma halten,
• Man soll das Gerät mit Hilfe des Schraubenziehers kalibrieren (8) - die Schraube zuschrauben (3), bis sich die weiß Linie mit der blauen Linie auf „0" stellen.

Untersuchung der Probe:

• Man soll die durchsichtige Platte öffnen,
• Man soll die Oberfläche des Prismas mit dem Tuch aus Mikrofaser (9) reinigen,
• Man soll auf der Platte (1) einen oder zwei Tropfen der untersuchten Lösung mit Hilfe der Pipette (7)unterbringen, die zum Set beigefügt wird,
• Man soll das Prisma schreiben (2),
• Man soll sich vergewissem, ob sich die geprüfte Lösung richtig auf der Platte verbreitet hat, ohne unnötige Luftblasen und feste Teilchen,
• Man soll die Probe für etwa 30 Sekunden halten,

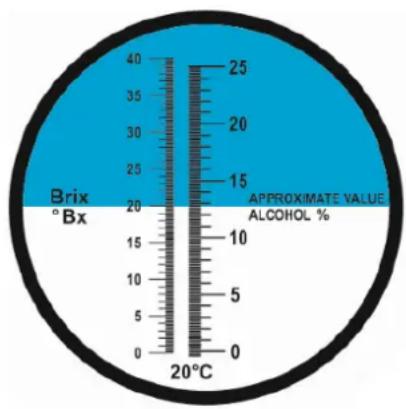

  Man soll den entsprechenden Wert auf der Skala des Refraktometers (6)ablesen - auf der weiß und blauen Linie.

Reinigung des Prismas und der Platte:

• Man soll das Prisma öffnen,
• Mit dem Tuch aus Mikrofasier soll man die Oberfläche des Prismas und der Platte reinigen,
  Man soll bis zum Trocknen wischen - es ist sehr wichtig, um richtige Wirkung des Prismas zu versichern.

BEMERKUNGEN:

• Zur Reinigung des Prismas des Refraktometers soll man nur das destillierte Wasser verwenden.
• Man darf keine optischen Oberflächen mit den Fingern berühren—um Rissen zu vermeiden.
• Man soll die optischen Oberflächen mit Hilfe des weichen, dedizierten Tuchs reinigen.
• Zum Zweck der Gewinnung der möglichst genauen Messungen empfeht man die Kalibrierung des Geräts jedem Mal vor dem Gebrauch
• Man soll den Refraktometer in der trockenen, sauberen Umgebung, fern von den Quellen der Feuchte aufbewahren.
• ManarfichtdasGeratimWassertauchen.
• ManarfichtdasGeratdenErschutterungenaussetzen.

405570

- MANUEL D'UTILISATION—RéFRACTOMÉTURE

RéFRACTOMÉTURE

I. Informations generales

DRIFTSLAGE REFRAKTOMETER.

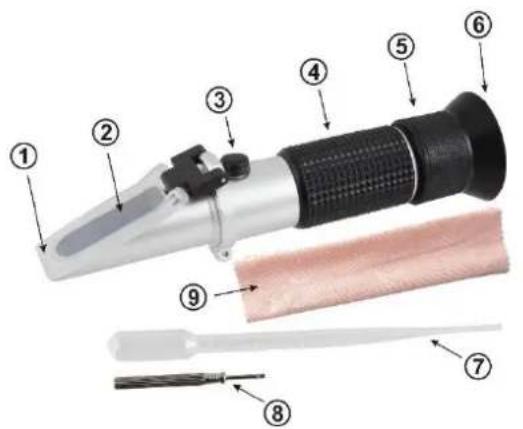

1 genomskinlig platta
2 prisma
3 Kalibreringsskruv
4 gummihandtag
5 Justera skarpan
6 okular
7 droppare
8 skruvmejslar
9 Mikrofiberduk
