Windmaschine 20 - Ventilator Sonnenkönig - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Marke	Sonnenkönig
Modell	Windmaschine 20
Durchmesser des Propellers	20 Zoll (ca. 50 cm)
Stromversorgung	220-240 V, 50 Hz
Energieverbrauch	120 W
Anzahl der Geschwindigkeiten	3 (langsam, mittel, schnell)
Verstellbare Neigung	Ja
Montagemöglichkeiten	Boden, Schreibtisch, Wand
Thermoschutz	Ja (Überhitzungsschutz)
Motor	Leistungsstark und energieeffizient
Material des Standfußes	Chrom
Reinigung	Weiches Tuch und Seife, ohne Scheuermittel
Garantie	24 Monate
Entsorgung	WEEE – nicht mit dem Hausmüll entsorgen

Häufig gestellte Fragen - Windmaschine 20 Sonnenkönig

Wie reinige ich den Ventilator Windmaschine 20?

Ziehen Sie den Netzstecker, entfernen Sie vorsichtig das Schutzgitter und den Propeller. Reinigen Sie die Flügel mit einem weichen Tuch und Seife, dann trocknen. Verwenden Sie niemals Scheuermittel. Setzen Sie das Gitter vor der erneuten Verwendung wieder ein.

Wie stelle ich die Geschwindigkeit ein?

Verwenden Sie den Regler am Bedienfeld: Position 0 zum Ausschalten, 1 für langsame Geschwindigkeit, 2 für mittlere, 3 für schnelle.

Kann ich diesen Ventilator an der Wand montieren?

Ja, der Windmaschine 20 kann an der Wand befestigt werden. Verwenden Sie stabile Schrauben, die dem Gewicht des Ventilators entsprechen, und stellen Sie sicher, dass die Wand richtig gebohrt ist.

Wie viel Leistung hat dieser Ventilator?

Der Energieverbrauch beträgt 120 W bei 220-240 V und 50 Hz.

Macht der Ventilator Geräusche?

Die Präzisionsflügel sorgen für einen leistungsstarken und leisen Betrieb. Der Geräuschpegel ist nicht angegeben, aber er ist für einen leisen Betrieb ausgelegt.

Wie installiere ich den Ventilator?

Montieren Sie die Teile gemäß den Abbildungen in der Anleitung: Befestigen Sie das hintere Gitter, den Propeller mit der Mutter, dann das vordere Gitter. Schließen Sie das Gerät an und verwenden Sie den Geschwindigkeitsregler.

Was tun bei Überhitzung?

Der Ventilator ist mit einem Thermoschutz ausgestattet, der bei Überhitzung automatisch die Stromversorgung unterbricht. Lassen Sie das Gerät abkühlen, bevor Sie es wieder verwenden.

Welche Maße hat der Ventilator?

Der Propellerdurchmesser beträgt 20 Zoll (ca. 50 cm). Die Gesamthöhe ist nicht angegeben, ist aber typisch für einen Standventilator (ca. 50-60 cm).

Wie erhalte ich Garantieleistungen?

Die Garantie beträgt 24 Monate ab Kaufdatum. Bewahren Sie den Kaufbeleg auf und wenden Sie sich bei Mängeln an Ihren Händler.

Kann ich den Ventilator im Badezimmer verwenden?

Nein, dieses Gerät ist nicht für den Einsatz in feuchten Umgebungen ausgelegt. Verwenden Sie es an einem trockenen Ort, geschützt vor Wasserspritzern.

BEDIENUNGSANLEITUNG Windmaschine 20 Sonnenkönig

1 Sicherheitshinweise ....3
2 Eigenschaften .... 4
3 Bedienung des Gerätes.... 5
4 Technische Informationen .... 5
5 Garantie / Entsorgung / Technische Änderungen.... 6

1 Sicherheitshinweise

DE

Bitte lesen Sie vor erster Inbetriebnahme die Gebrauchsanweisung genau durch und beachten Sie die Sicherheitshinweise um Schäden durch falsche oder unsachgemäße Bedienung sowie unzulässige Umgebungsbedingungen zu vermeiden. Bewahren Sie diese zum späteren Nachschlagen gut auf.

Kontrollieren Sie das Gerät nach dem Entfernen der Verpackung auf Beschädigungen. Setzen Sie das Gerät bei Verdacht auf eine Beschädigung nicht in Betrieb und wenden Sie sich an einen Fachmann. Das recyclingfähige Verpackungsmaterial darf nicht für Kleinkinder zugänglich aufbewahrt oder entsorgt werden, sondern muss fachgerecht entsorgt werden.

Dieses Gerät darf nur für den Zweck, für den es ausdrücklich entwickelt wurde, verwendet werden. Jeder andere Gebrauch ist als unsachgemäss und folglich als gefährlich anzusehen. Der Lieferant haftet nicht für eventuelle Personen- und/oder Sachschäden, die auf einen unsachgemäßen oder falschen Gebrauch zurückzuführen sind.

Reparaturen an elektrischen Geräten dürfen nur von Fachkräften durchgeführt werden. Unsachgemäß durchgeführte Reparaturen und Abänderungen an den Geräten können gefährliche Folgen für den Benutzer nach sich ziehen, worauf die Garantieansprüche abgelehnt werden.

• Dieses Gerät ist nicht zur Verwendung durch Personen (einschliesslich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung oder Wissen gedacht, es sei denn, es ist eine angemessene Aufsicht während der Verwendung des Gerätes gewährleistet.
• Kinder müssen beaufsichtigt werden, während dem das Gerät benutzt wird, damit sie es nicht zum Spielen brauchen.
• Lassen Sie jegliche Reparaturen ausschliesslich von einem Fachmann durchführen. Versuchen Sie niemals, das Gerät selbst zu reparieren.

2 Eigenschaften

Der moderne Bodenventilator sorgt für starken Wind. Hierfür saugt er die Luft von unten an und lässt sie durch den gesamten Raum zirkulieren, welcher dadurch kühl und luftig gehalten wird. Stellen Sie das Gerät in die Nähe eines Fensters, dies sorgt dafür, dass er frische Aussenluft anziehen kann.

• Energiesparender und leistungsstarker Motor
• Neigungs-Einstellung für flexiblen Einsatz
  • 3 Ventilationsstufen
• Präzisionsflügel für starken, geräuscharmen Wind
• Stabiler Chromständer; solide Konstruktion mit Wärmeschutz, um eine Überhitzung des Motors zu vermeiden
• Vielseitig einsetzbar; kann auf den Boden oder Schreibtisch gestellt oder an der Wand montiert werden

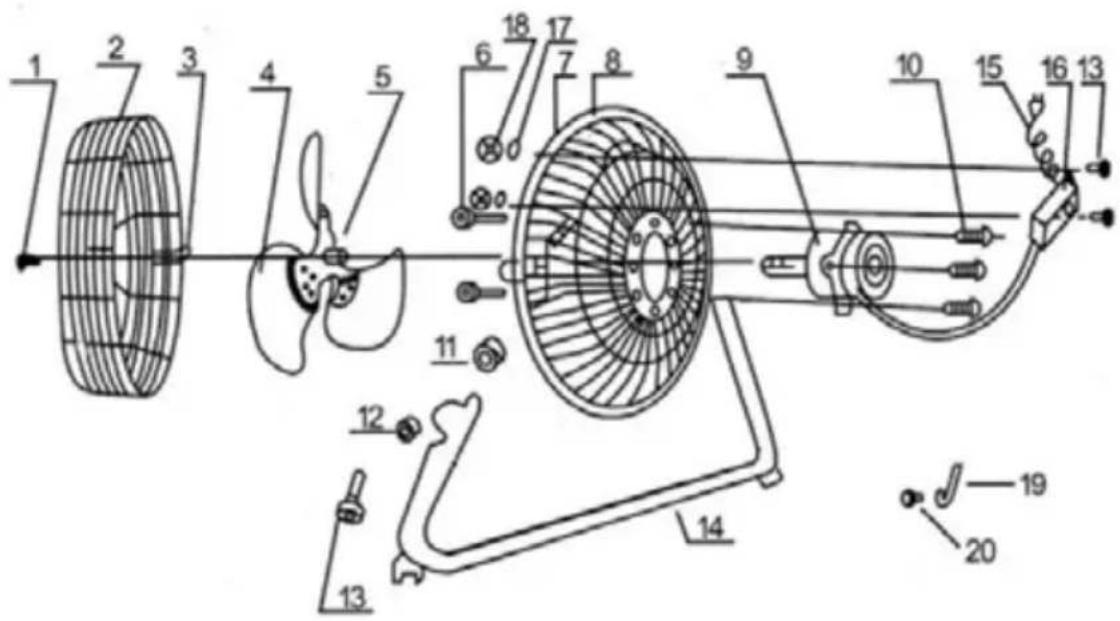

1. Schraube
2. Frontschutz
3. Schutzklammern
4. Messer
5. Stellschraube
6. Gegenmutter
7. Vierkantschraube
8. Schutzgitter

9. Motor

10. Schraube

11. Plastikschutz
12. Gegenmutter
13. Schraube
14. Röhrensockel
15. Netzanschlusskabel
16. Steuerkasten
17. Unterlagsscheibe
18. Gewindemutter

3 Bedienung des Gerätes

• Stellen Sie sicher, dass die verwendete elektrische Spannung mit der angegebenen Spannung übereinstimmt
• Drehen Sie den Regler auf die gewünschte Geschwindigkeitsstufe:

0 = ausgeschaltet

1 = langsam

2 = mittel

3 = schnell

• Neigungswinkel einstellen: Sie können den Neigungswinkel so einstellen, wie Sie es bevorzugen.
• Berühren Sie niemals die Klingen mit der Hand oder mit einem Gegenstand!
• Ziehen Sie nicht zu hart am Kabel. Sollte das Kabel beschädigt sein, lassen Sie es von einem Elektriker reparieren.
• Reinigung des Gerätes: Trennen Sie das Netzkabel aus der Steckdose und entfernen Sie den Schutz und die Messer vorsichtig. Lassen Sie die Klingen nicht fallen! Reinigen Sie Ölflecken etc. mit einem weichen Tuch und Seife. Polieren und trocknen Sie die Einzelteile jetzt mit einem trockenen Tuch. Verwenden Sie niemals ätzende Reinigungsmittel, die den Lack das Metall oder den Kunststoff beschädigen könnten! Setzen Sie nun die Klingen vorsichtig wieder ein und verriegeln Sie den Schutz sicher vor dem erneuten Gebrauch.
• Verwenden Sie langlebige und gute Werkzeuge, um das Gerät an der Wand zu befestigen. Stellen Sie sicher, dass richtig und fest in die Wand gebohrt wurde und dass die Schrauben das Gewicht des Ventilators halten können.

Die Garantie des Gerätes verfällt, wenn die obigen Anweisungen nicht eingehalten werden. Sollten Sie das Gefühl haben, dass etwas mit dem Gerät nicht stimmt, dann verwenden Sie es nicht weiter, sondern melden sich beim Support.

4 Technische Informationen

WINDMASCHINE 14"

Spannung: 220–240 V

Frequenz: 50 Hz

Leistungsaufnahme: 70 W

WINDMASCHINE 20"

Spannung: 220–240 V

Frequenz: 50 Hz

Leistungsaufnahme: 120 W

Garantie

Die Geräte werden vor der Auslieferung genau kontrolliert. Sollte trotzdem einmal ein Mangel an Ihrem Gerät auftreten, wenden Sie sich vertrauensvoll an Ihren Verkäufer. Bitte bringen Sie den Kaufbeleg mit, denn dieser ist für jede Garantieleistung vorzulegen.

Entsorgung

Das Gerät muss fachgerecht entsorgt werden. Das Gerät kann bei jedem Fachhändler kostenlos zur Entsorgung abgegeben werden.

Technische Änderungen

Änderungen in Technik und Design vorbehalten.

Bitte bewahren Sie das Verpackungsmaterial für das Gerät auf.

Dieses Gerät darf von Kindern über 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, vorausgesetzt, sie haben Unterstützung oder Schulung in der sicheren Handhabung des Geräts erhalten und verstehen die damit verbundenen Risiken. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung darf nicht von Kindern ohne Aufsicht durchgeführt werden. Stellen Sie das Gerät auf eine geeignete, wasserdichte Unterlage, damit verschüttete Flüssigkeiten keine Schäden verursachen können.

Reparaturen an elektrischen Geräten dürfen nur von qualifiziertem Personal durchgeführt werden. Falsch durchgeführte Reparaturen oder Umbauten am Gerät können für den Anwender gefährliche Folgen haben, aufgrund derer die Garantie verweigert wird.

CE-Konformitätserklärung

Das Gerät entspricht folgenden Standards

EN 55014-1:2017

EN 55014-2:2015

EN 60335-1:2012/AC:2014

EN 60335-2-80:2003+A1:2004+A2:2009

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 62233:2008

2015/863

2014/30/EU

2014/35/EU

206/2012/EU

ENTSORGUNGSHINWEISE FÜR DEN ELEKTRISCHEN TEIL DES PRODUKTS

Gemäß Artikel 26 des Gesetzeserlass vom 14. März 2014 zur Umsetzung der Richtlinie 2012/19/EG und des Erlasses vom 4. März 2014 zur Umsetzung der Richtlinie 2011/65/EG zur Verringerung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten und zur Abfallentsorgung.

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder der Verpackung weist darauf hin, dass das Gerät am Ende seiner Lebensdauer getrennt von anderen Abfällen über entsprechende Sammelstellen zu entsorgen ist. Das elektronische oder elektrische Altgerät kann auch aussortiert und bei Anschaffung eines vergleichbaren Neugerätes an den Händler zurückgegeben werden. Die entsprechende Altgerätesammlung zwecks umweltfreundlicher Wiederverwertung verringert die Belastungen für Umwelt und Mensch und unterstützt die Wiederverwendung und/oder das Recycling von wertvollen Wertstoffen.

Die nicht fachgerechte Entsorgung des Produkts durch den Benutzer kann je nach Gesetzeslage mit Bußgeldern geahndet oder strafrechtlich verfolgt werden. Im Gerät enthaltene Akkus oder Batterien sind getrennt über die entsprechenden Behälter für die Sammlung von Altbatterien zu entsorgen.

ENTSORGUNG VON BATTERIEN UND AKKUMULATOREN

Gemäß der Gesetzesverordnung 188 vom 20. November 2008 zur Umsetzung der Richtlinie 2006/66/EG im Umgang mit Altbatterien oder verbrauchten Akkus und ähnlichen Abfällen weist das Symbol der durchgestrichenen Mülltonne auf der Batterie darauf hin, dass es verboten ist, Altbatterien im Hausmüll zu entsorgen.

Batterien und Akkus enthalten stark umweltbelastende Stoffe. Der Benutzer ist verpflichtet, Altbatterien über öffentliche Sammelstellen oder entsprechende Behälter zu entsorgen. Dieser Service ist kostenlos. Auf diese Weise werden die gesetzlichen Anforderungen eingehalten und die Umwelt geschont. Die Symbole zur Kennzeichnung der in Batterien und Akkus enthaltenen Gefahrstoffe sind wie folgt: Hg= Quecksilber, Cd=Cadmium, Pb=Blei.

Firma

Armin Schmid

Olensbachstrasse 9–15

CH-9631 Ulisbach

Tel. Int. [phone]

Tel. Nat. 0848870850

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel: [phone]

Mobilnetz bis 42 Cent/Minute

WINDMASCHINE 14" / 20"

Olensbachstrasse 9–15

CH-9631 Ulisbach

Tel. Int. [phone]

Tel. Nat. 0848870850

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel: [phone]

Mobilnetz bis 42 Cent/Minute

WINDMASCHINE 14" / 20"

Olensbachstrasse 9–15

CH-9631 Ulisbach

Tel. Int. [phone]

Tel. Nat. 0848870850

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel: [phone]

Telefono mobile bis 42 Cent/Minute

EN

WINDMASCHINE 14" / 20"

Article-Nr. WINDMASCHINE 14": 10540081

Artikelnr. WINDMASCHINE 20": 10540381
