BEDIENUNGSANLEITUNG EH 923 510 E AMICA

DE BEDIENUNGSANLEITUNG

FR NOTICE D'UTILISATION

IO-CBI-2863/9516584

(02.2024/v2)

Der Einbauherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Kochwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein.

Bevor der Einbauherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft.

Vor Inbetriebnahmelesen Sieitte die Bedienungsanleitung aufmerksam durch. Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler.

These Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit griffbereit ist. Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden.

Achtung!

Gerät nur bedieren, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung vertraut gemacht haben.

Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt.

Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionseiste des Geräts haben.

These Anleitung gilt fur Geräte mit entsprechlicher Ausstattung.
Daher kann sie Beschreibungen enthalten, die Ihr Gerät möglicherweise nicht bettreffen.

INHALTSVERZEICHNIS

Sicherheitshinweise 4
Bedienelemente 8
IhrHerdstelltsichvor 10
Installation 11
Bedienung 14
Backen und Braten - Praktische Hinweise 24
Testgerichte 31
Allgemeine Pflegehinweise 33
Wenn's mal ein Problem gibt 37
Technische Daten 38

Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heißt. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollenn sich nicht in der Nähe des Geräts aufhalten. Das Gerätarf von Kindern nur unter Aufsicht benutzt werden.

Das Gerätarf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperlichen, sensorischen oder geistigen Fähigkeiten sind nur unter Aufsicht und begrauchsanweisungsgemäß benutzt werden. Kinder dürfen nicht mit dem Gerät speilen. Kinder dürfen Reinigungserbeiten nur unter Aufsicht durchführren. Kinder dürfen das Gerät nur unter Aufsicht bedieren.

Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der bereits Innenteile des Geräts.

Zugängliche Teile konnen bei Be nutzung bereits werden. Kinder fern halten.

Achtung. Verwenden Sie zur Reinigung der Kochfläche keine aggressiven Putzmittel oder scharfen Metallgegenstände, die die Oberfläche beschädigen konnten (Entstehung von Sprüngen oder Bruchen).

Achtung. Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel die Glühlampe vergewissern, dass das Gerät abgeschaltet ist.

Zur Reinigung des Geräts keine Dampfreiniger verwenden.

Verbrühungsgefahr! Heißer Dampf kann beim Öffnen der Gerätetur entweichen. Wahrend oder nach dem Garbetrieb die Gerätetur vorsichtig öffnen. Beim Öffnen nicht über die Gerätetur beugen. Beachten Sie, dass Dampf je nach Temperatur nicht sightbar ist.

• Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren aufliegen, da deren Isolierung nicht hitzebeständig ist.
• Beim Braten den Herd nicht ohne Aufsicht给你们! Öl und Fett können sich durch Überhitzen oder Überlaufen selbst entzünden.
• Kochgeschirr mit einem Gewicht über 15kg darf nicht auf die geöffnete Backofentür.
• In nicht betriebsfähigem Zustand darf der Gerät nicht benutzt werden. Sümttliche Mängel dürfen nur von einer autorisierten Fachkraft beseitigt werden.
• Bei Betriebsstörungen, die durch technische Mängel verursacht sind, muss unbedingt die Stromzufuhr unterbrochen und eine Reparatur veranlasst werden.
• Die Grundsätze und Bestimmungen dieser Bedienungsanleitung sind unbedingt zu beachten. Personen, die mit dem Inhalt der Bedienungsanleitung nicht vertraut sind, * dürfen den Gerät nicht bedieren.
• Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt. Ein anderweitiger Gebrauch jeder Art (z.B. zur Raumbehezung) ist nicht bestimmungsgemäß und kann gefährlich sein.

Wer Energie verantwortlich verbraucht, der schont nicht nur die Haushaltskasse, sondern handelt auch umweltbewusst. Seien Sie besteht! Sparen Sie Elektroenergie! Folgendes konnen Sie tun:

• Unnötiges „Topfgucken" vermeiden.

Auch die Backofentür nicht unnötig oft offen.

• Backofen nur bei größeren Mengeneinsetzen.

Fleisch mit einem Gewicht bis zu 1 kg{lasst sich sparsamer im Topf auf dem Herd garren.

• Nachwärme des Backofens nutzen.

Bei Garzeiten von mehr als 40 Minuten den Backofen unbedingt 10 Minuten vor dem Ende der Garzeit ausschalten.

• Backofentür gut geschlossen halten.

Durch Verschmutzungen an den Turdichtungen gehen Wärme verloren. Deshalb: Am besten(sofort beseitigen!

• Backofen nicht direktiben Kuhl- oder Gefrieranlagen einbauen.

Deren Stromverbrauch steigt dadurch unnötig.

Für den Transport haben wir das Gerät durch die Verpakkung gegen Beschädigung geschichert. Nach dem Auspacken entsorgen Sieitte umweltfreundlich die Verpak

kungsteile.

Alle Verpackungsmaterialien sind umweltverträgelich, hundertprozentig wieder zu verwerten und wurden mit einem entsprechenden Symbol gekennzeichnet.

Achtung! Die Verpackungsmaterialien (Polyathylenbeutel, Polystyrolstücke etc.) sind beim Auspacken von Kindern fern zu halten.

Nach Beendigung der Benutzung des Gerätsarfes nicht zusammen mit dem gewöhnlichen Hausmull entsorgt werden, sondern ist an eine Sammel- und Recyclingstelle fur Elektro- und elektronische Geräte abzuge

ben. Darüber werden Sie durch ein Symbol auf dem Gerät, auf der Bedienungsanleitung oder der Verpackung informiert.

Die bei der Herstellung these Geräts eingesetzten Materialien sind ihrer Kennzeichnung entsprechend zur Wiederverwendung geeignet. Dank der Wiederverwendung, der Verwertung von Wertstoffen oder anderer Formen der Verwertung von gebrauchten Geräten leisten Sie einen wesentlichen Beitrag zum Umweltschutz.

Über die zuständige Recyclungstelle für die gebrauchten Geräte werden Sie von ihrer Gemeindeverwaltung informiert.

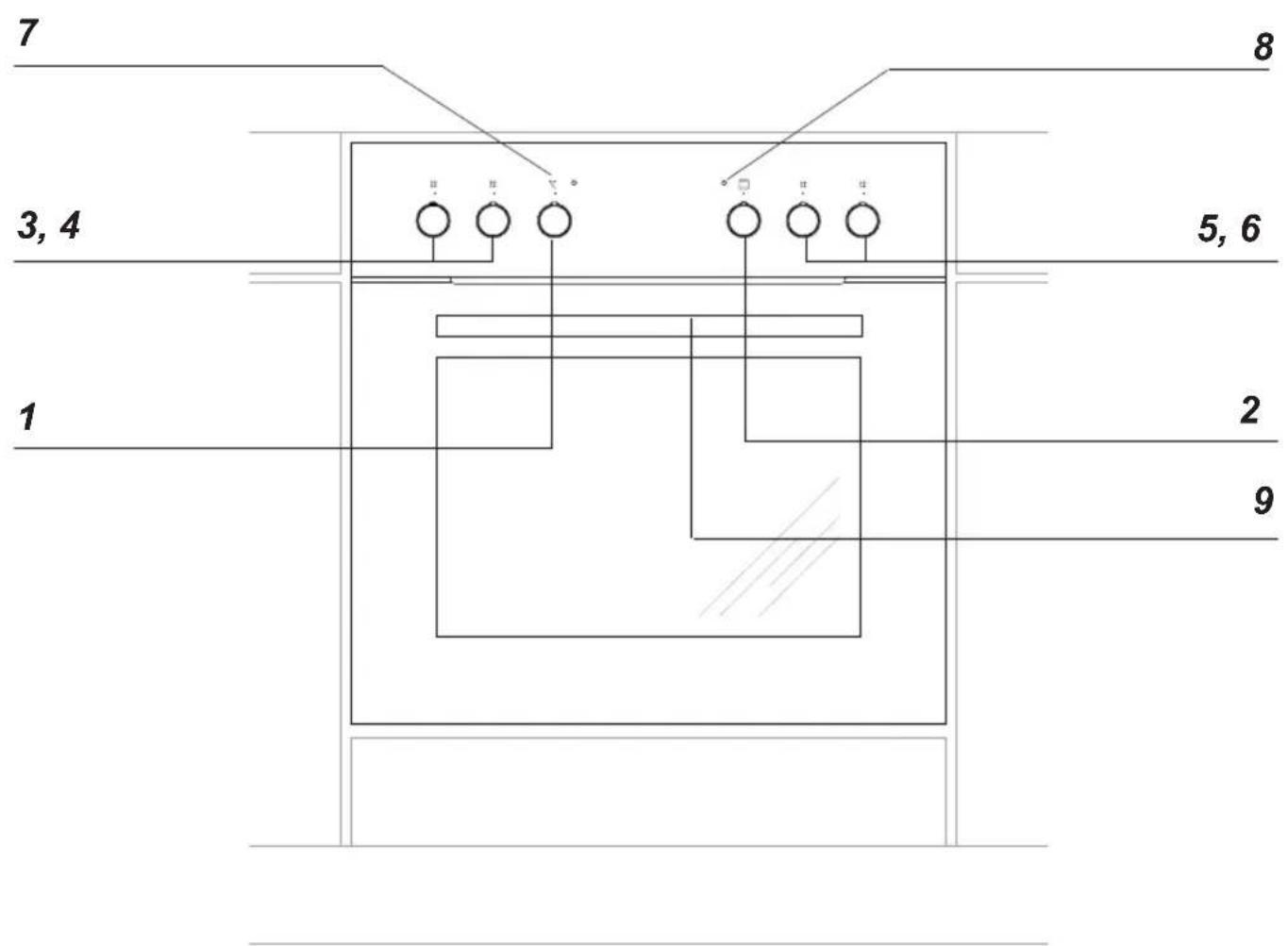

1 Backofen-Temperaturregler
2 Backofen-Funktionsregler
3, 4, 5, 6 Schalter für Kochflächen
7 Kontrolleuchte (Heizunganzeige) L
8 Kontrollleuche (Betriebsanzige) R
9 Turgriff

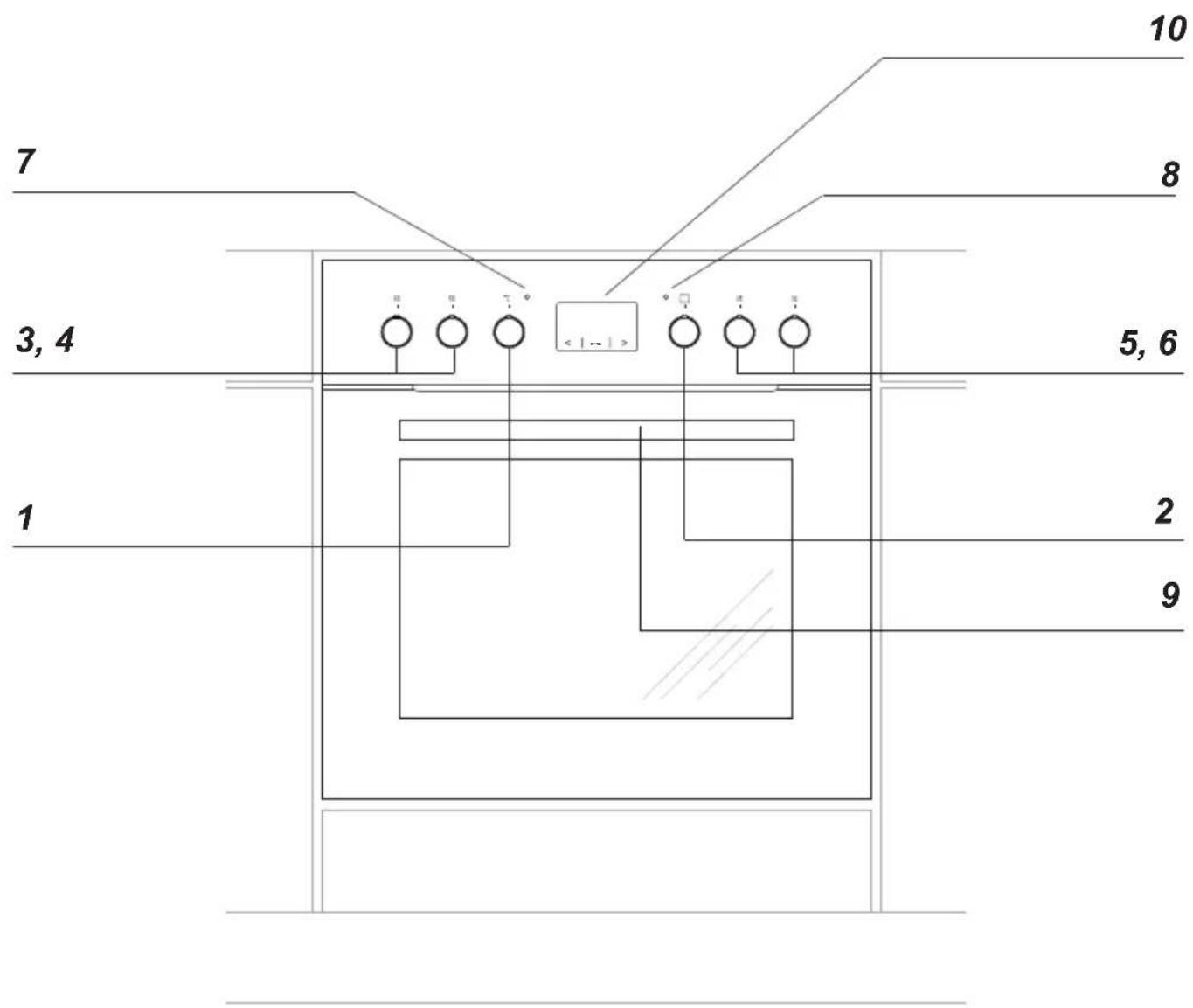

1 Backofen-Temperaturregler
2 Backofen-Funktionsregler
3,4,5,6 Schalter fur Kochflächen
7 Kontrollleuche (Heizunganzeige) L
8 Kontrollleuche (Betriebsanzige) R
9 Turgriff
10 Zeit schaltuhr

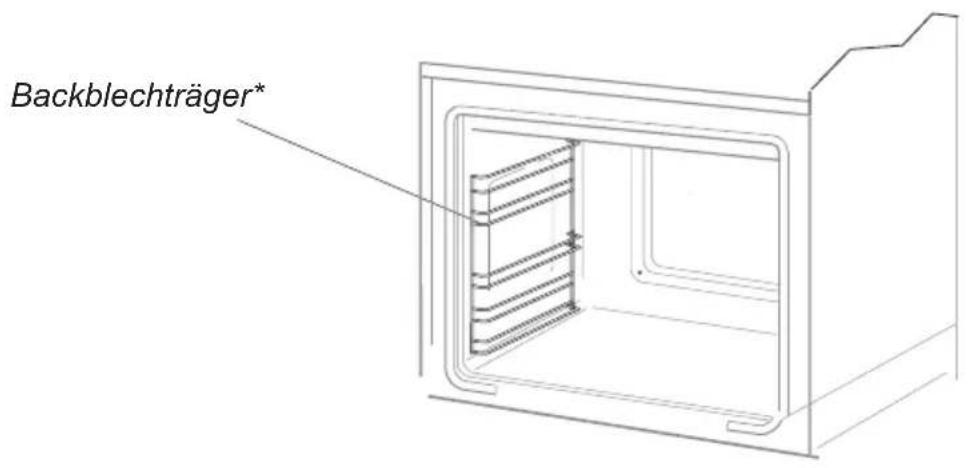

Ausstattung des Herdes

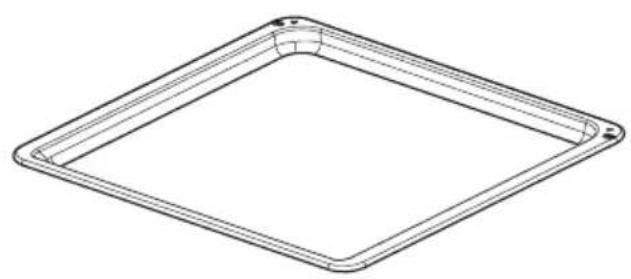

Backblech*

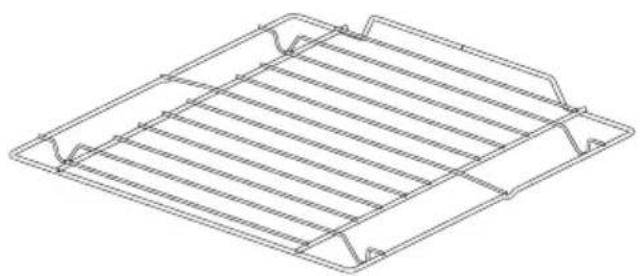

Grillrost (Gitterrost)

Bratblech*

*vorhanden nur bei einigen Modellen

Der richtige Einbauort

• Der Kuchenraum sollte trocken und luftig sein und eine gute Belüfung haben; die Aufstellung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen.
  Die Einbaumöbel müssen Beläge haben und die verwendeten Kleber müssen hitzebeständig sein (100^) . Ist das nicht der Fall, so kann dies eine Verformung der Belagfläche oder deren Ablösung verursichen.
  Abzughauben sind gemäß den Anweisungen aus den ihren beigefugten Bedienungsanleitungen einzubauen.

Abb. A

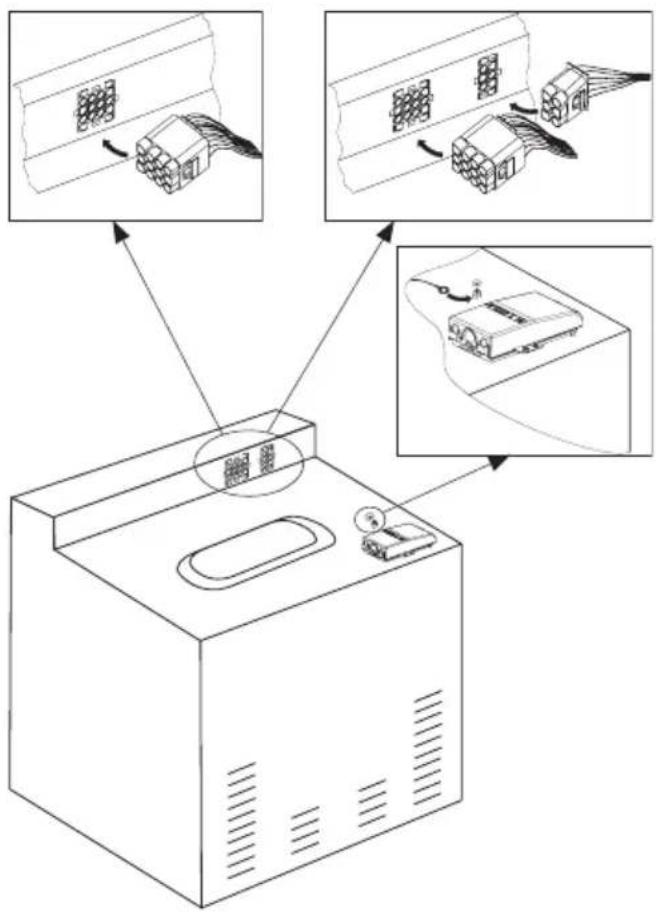

Einbau des Backofens:

• Öffnung im Umbauschrank für den Einbau des Backofens nach den auf der Maßskizze angegebenen Abmessungen vorbereiten (Abb. A).
• bei abgeschalteter Stromversorgung den Backofen an das Stromnetz anschließen.
• den Backofen ein Stück welt in den vorher angefertigten Umbauschrank schieben und an das Kochfeld anschließen. Abb. B).
• unbedingt die Nullungsleitung des Kochfelds (gelb-grün) an die in der Höhe der Anschlussdose platzierte Nullklemme des Backofens (Bezeichnung Ⓒ) anschließen.

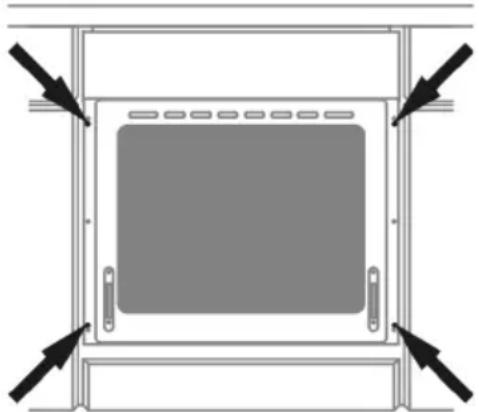

• den Backofen vollständig in den Umbauschrank schieben und mit vier Schrauben an den auf der Skizze dargestellen Stellen in dieser Position sichern. (Abb.C).

Abb. B

Abb. C

Achtung!

Der Einbau muss bei abgeschalteter Stromversorgung durchgefuhrt werden.

Elektrischer Anschluss

Achtung!

Der Anschluss an das Stromnetz davon durch eine autorisierte Elektrofachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nicht autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an der Elektroinstallation vornehmen.

Hinweise für die Elektrofachkraft

Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 3N~50Hz) ausgelegt. Die Nennspannung der Heizelemente beträgt 230 V. Die Anpassung des Gerätes für den Einphasenstrom (230 V) ist durch entsprechende Überbrückung auf der Anschlussleiste gemäß dem nachfolgenden Schaltplan möglich. Als Netzanschlussleitung ist ein entsprechend ausgelegter Leitungstyp unter Berücksichtigung der An Schlussart und Nennleistung des Herdes zu wahren.

Die Anschlussleitung ist in der Entlastungs-einrichtung zu befestigen.

Achtung!

Es ist zu beachten, dass der Schutzleiter an die Klemme der mit gekennzeichnen Anschlussleiste angeschlossen werden muss. Die Elektroinstallation des Herdes sollte mit einem Notschalter ausgestattet sein, der im Notfall das ganze Gerät vom Netz abschaltet. Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm betragen.

Vor Anschluss des Herdes an das Stromnetz sind die Informationen auf Typenschild und Schaltplan durchzulesen.

Anschlussdose offen: Zum Entriegeln Schraubendreher ansetzen (1) und geringfugig nach unten bewegen (2).

Anschluss-Schaltplan

Schema möglicher Anschlüsse Achtung! Spannung der Heizelemente 230V. Achtung! Im Falle{jedes der Anschlüsse ist der Schutzleiter vom Netz mit der Klemme PEverbunden werden.		Empfohlene Art der Anschluss-leitung
1.	Bei 230V Netz Einphasenanschluss mit Be-trieb snull. Brücken verbinden die Klemmen 1-2-3 sowie Klemmen 4-5 Schutzleiter auf ±	H05VV-F3G4
2.	Bei 400/230 Netz Zweiphasenanschluss mit Be trieb snull. Brücken verbinden Klemmen 2-3 so wie 4-5. Schutzleiter auf ±	H05VV-F4G4
3.	Bei 400/230V Netz Dreiphasenanschluss mit Be trieb snull. Brücken verbinden 4-5. Phasen re ihren fol ge nach 1-2-3. Null auf 4-5, Schutzleiterauf ±	H05VV-F5G1,5
L1=R L2=S L3=T N=neutrale Leitung PE=Schutzleiter

Vor der ersten Inbetriebnahme des Gerätes

• vorhandene Verpackungsteile vom Backofen entfern, Backofen-Innenraum von Konservierungsmitteln reinigen,
• Ausstattungselemente des Backofens herausnehmer und mit warmem Wasser und etwas Spülmittel reinigen,
• Raumbelüftung einschalten oder Fenster öffnen,
• Backofen bei 250^ , etwa 30 min. eingeschaltet{lassen, Verschmutzungen entfernen und genau reinigen.

Wichtig!

Backofen-Innenraum nur mit warmem Wasser und etwas Spülmittel reinigen.

Wichtig!

Bei Backöfen mit Zeitschaltuhr Ts erscheint nach dem Netzanschluss in der Zeit-Anzeige die Uhrzeit „0.00".

Aktuelle Uhrzeit auf der Zeitschalt-uhreinstellen. Ohne die Einstellung der aktuellen Uhrzeit laßt sich der Backofen nicht betreiben.

Wichtig!

Der elektronische Programmschalter Ts ist mit Sensoren ausgestattet, die durch Berühren der gekennzeichnen Oberfläche mit den Fingern bedient werden.

Jede Umsteuerung eines Sensors wird durch ein akustisches Signal bestätigt.

Die Oberfläche der Sensoren muss sauber gehalten werden.

Wichtig!

Backofen-Innenraum nur mit warmem Wasser und etwas Spülmittel reinigen.

Die richtige Heizleistung

Die Kochflächen verfügen über eine differenzierte Heizleistung. Die Heizleistunglässt sich stufenweise regulieren, indem man den Schalter nach rechts oder links dreht.

Die Kennzeichnungen auf der Außenseite des Reglers entsprechen den einzelnen Positionen der Heizleistung der jeweiligen Kochflächen.

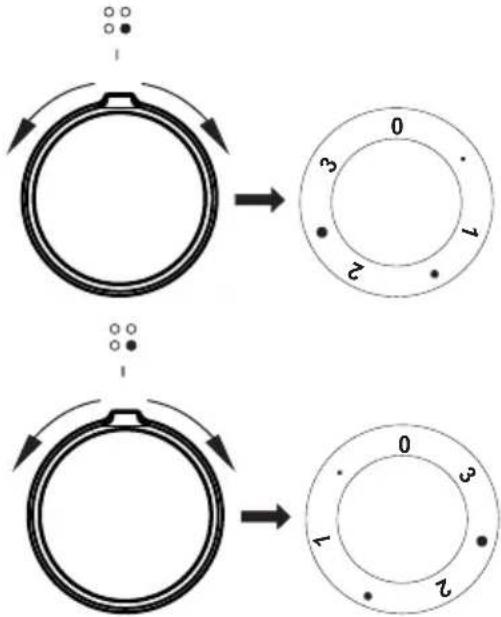

Beispiele für Reglereinstellungen

0 Aus

MIN. Warmhalten

1 Dunsten von Gemüsen, Schonendes Kochen
Kochen von Suppen, mehreren Speisen
2 Schwaches Braten
Anbraten von Fleisch, Fisch
3 MAX. Schnelles Erwärmen, Schnellkochen, Braten

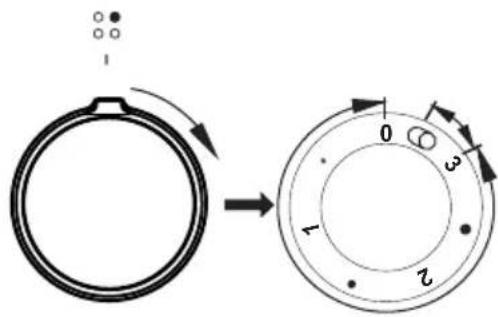

Vergroßerte Kochfläche einschalten

Wichtig!

Das Einschalten der Kochfläche davon durch das Drehen des Reglers im Uhrzeigersinn erfolgen. Das Einschalten in der Gegenrichtung kann den Regler beschädigen.

Bei einer Schalterstellung von 0 1 2 3 ist die innere Kochfläche in Betrieb und die Wärmemenge für das Kochgeschirr ist leicht regulierbar. Kurzes Drehen des Schalters auf die Position - schaltet die äußere Kochfläche ein. Ab jetzt{lsst sich die Wärmemenge von beiden Kochflächen leicht regulieren, dess der innere Schalter wird beide Kochflächen erst nach Rückstellung des Reglers auf die O-Position abschalten.

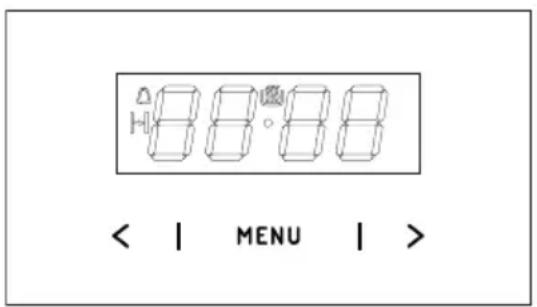

Elektronische schaltuhr

MENU - Sensor für die Wahl der Betriebsart

• Sensor Plus
• Sensor Minus
• Symbol für die Betriebsbereitschaft
• Symbol für den Timer
• Symbol für die Betriebsdauer

Einstellen der aktuellen Uhrzeit

Nach Anschluss an den Netzstrom oder bei erneutem Einsatzen nach einem Spannungsausfall werden im Display die Ziffern 0.00 blinkend angezeigt.

• Den Sensor MENU (oder gleichzeitig die Sensoren < / > ) drucken und gedrückten, bis im Display das Symbol Aerscheint und der Punkt unter dem Symbol blinkt,
• Innerhalb von 7 s mit den Sensoren < /> die aktuelle Uhrzeit einstellen.

Nach Ablauf von etwa 7 s nach Einstellung der Uhrzeit sind die neuen Angaben gespeichert und der Punkt unter dem Symbol hört auf zu blinken.

Die Uhrzeit kann später korrigiert werden, indem die Sensoren < / > 具有良好 gedruckt werden. Wahrend der Punkt unter dem Symbol blinkt, kann die aktuelle Uhrzeit berichtigt werden.

Hinweis!

Der Backofen kann erst eingeschaltet werden, wenn im Display das Symbol entscheint.

Timer

Der Timer kann jederzeit aktiviert werden, ungeachtet des Betriebszustands der anderen Funktionen des Programmierers. Der Timer hat eine Messzeit von 1 Minute bis 23 Stunden und 59 Minuten.

Einstellen des Timers:

• Wenn der Sensor MENU gedrück wird, blinkt in der Anzeige das Symbol
• Zeit kann mit den Sensoren < / > die Messzeit des Timers eingestellt werden. Das Display zeigt die eingestellte Zeit des Timers und die aktive Funktion. Nach Ablauf der eingestillten Zeit erklingt ein Signatlon und das Symbol blinkt.
• Um den Signaton ausschalten, halten Sie den Sensor MENU gedrück oder halten Sie gleichzeitig die Sensoren < /> gedrückt, bis das Symbol Überlischt und das Display die aktuelle Uhrzeit anziegt.

Hinweis!

Wird der Signaton nicht manuell ausgeschelt, erlischt es automatisch nach Ablauf von ca. 7 Minuten.

Betriebsdauer

Wenn sich der Backofen um eine bestimmte Uhrzeit ausschalten soll, müssen folgende Einstellungen vorgenommen werden:

• Um die Funktion der Betriebsdauer einzuschalten, stellen Sie den Funktionswahlschalter des Backofens auf die gewünschte Funktion und den Temperaturwahlschalter auf die entsprechende Temperatur.
• Halten Sie den Sensor menu gedrückt, bis im Display kurz dur erscheint und das Symbol zu blinken beginnnt.
• Stellen Sie dann mit den Sensoren < / > die gewünschte Betriebsdauer in einem Zeitrahmen von 1 Minute bis 10 Stunden ein.

Die eingestellte Zeit wird innerhalb von etwa 7 s gespeichert, daraufhin erscheint im Display wieder die aktuelle Uhrzeit, während das Symbol eingeschaltet bleibt.

Nach Ablauf der angegebenen Zeit schaltet sich der Backofen automatisch aus, der Signalton ertont und das Symbol beginnt zu blinken.

• Drehen Sie den Funktion-- und Temperaturschalter des Backofens auf Aus.
• Um den Signaton ausschalten, halten Sie den Sensor MENU gedrückt oder halten Sie gleichzeitig die Sensoren < /> gedrückt, bis das Symbol Herlischt und das Display die aktuelle Uhrzeit anziegt.

Löschen der Einstellungen

Sie konnen die Timer- und die

Betriebsdauereinstellung jederzeit loschen.

• Um die Betriebsdauereinstellung zulöschen, berühren Sie gleichzeitig die Sensoren < / >

Löschen der Einstellungen des Timers:

• Wahlen Sie mit dem Sensor MENU die Timerfungtion.
• Drücken Sie dann erneut die Sensoren < /> .

Ändern des Signaltons

Der Signalon kann auf folgende Weise geändert werden:

• Drücken Sie gleichzeitig die Sensoren < />.
  Wahlen Sie mit dem Sensor Menu die Funktion ton, im Display blinkt die Anzeige:
  Wahlen Sie mit den Sensoren < / > den gewünschten Signalton:

von 1 bis 3 mit dem Sensor >

von 3 bis 1 mit dem Sensor <

Ändern der Helligkeit des Displays

Die Helligkeit des Displays kann in einem Bereich von 1 bis 9 geändert werden, wobei 1 die dunkelste und 9 die hellste Einstellung ist. Der eingebene Wert wird angewandt., wenn die Uhr nicht aktiv ist (d. h. der Benutzer hat für mindestens 7 Sekunden keinen Sensor berührt).

Die Helligkeit des Displays kann wie folgt geändert werden:

• Drücken Sie gleichzeitig die Sensoren < / > ,
  Wahlen Sie mit dem Sensor Menu die Funktion bri (nach einmaligem Drucken entscheidt die Funktion ton, nach zweimaligem Drucken die Funktion bri).
  Wahlen Sie mit den Sensoren < / > die gewünschte Helligkeit.:

von 1 bis 9 mit dem Sensor >

von 9 bis 1 mit dem Sensor <

Hinweis!

Wenn die Uhr aktiv ist (d. h. der Benutzer hat innerhalb der letzten 7 Sekunden einen Sensor gedrück) hat das Display immer maximale Helligkeit.

Nachtmodus

Von 22.00 bis 6.00 Uhr wird die Helligkeit des Displays automatisch verringert.

Backofenkunften

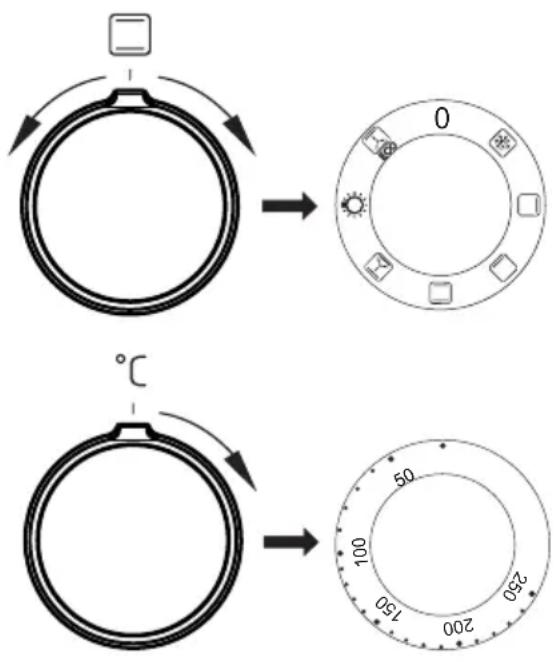

Konventioneller Backofen (Unterhitze + Oberhitze).

Model EH 921 500 E

Backen kann mit Oberhitze, Unterhitze und Grillhitze erfolgen. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters - Die Wahl der gewündsten Funktion erfolgt durch Drehenschalters in die entsprechende Position.

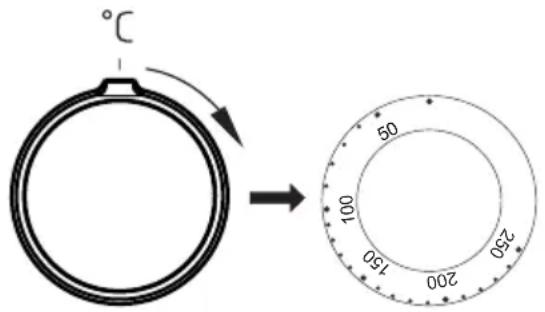

und des Temperaturreglers - die Wahl der gewünschten Backofentemperatur erfolgt durch Drehen auf den entsprechenden Temperaturwert.

Beim Ausschalten des Geräts sind beiden Schalter auf die „●“/„0“-Position zu drehen.

Achtung!

Unabhängig von der Wahl der Betriebsart schaltet sich die Vorheizfunktion (Ober-, Unter-, Grill- oder Umlufthitze) erst dann ein, wenn die Temperatur eingestellt wurde.

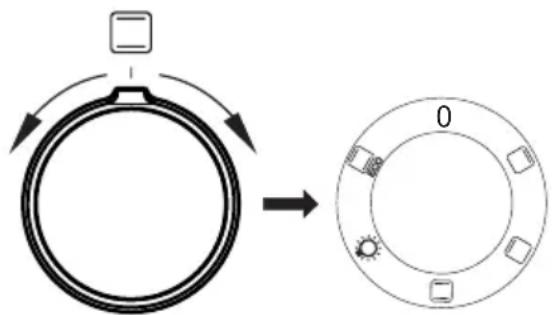

Mögliche Stellungen des Backofen-Betriebswahlschalters

0 Nullstellung

Oberhitze

Ist der Schalter in diese Position gedreht, erfolgt das Vorheizen nur bei eingeschalteter Oberhitze. Anzuwenden z.B. beim Nachbacken von oben.

Unterhitze

Ist der Schalter in diese Position gedreht, erfolgt das Vorheizen nur bei eingeschalteter Unterhitze. Anzuwenden z.B. beim Nachbacken von unten.

Unter- und Oberhitze

Steht der Regler in dieser Position, kann die Beheizung des Backofens auf eine herkommliche Art erfolgen. Diese Funktion ist zum Kuchenbacken, zum Braten von Fleisch und Fisch, zum Backen von Pizza (die Vorheizung des Backofens sowie der Einsatz von dunklen Backblechen ist erforderlich) sowie zum Backen auf einer Ebene ausgezeichnet geeignet.

Unabhängige Backofen-Beuchaltung

Durch das Drehen des Reglers auf diese Stellung wird der Backofen-Innenraum beleucht.

Heizfunktion ECO

Mit der Heizfunktion wird eine optimierte Heizart gestartet, um Energie bei der Zubereitung der Speisen zu sparen. In dieser Stelung des Drehreglers ist die Beleuchtung des Backofens ausgeschaltet.

Kontrolleuchte

Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, R und L. Die R Kontrollleuche signalisiert den Backofenbetrieb. Erlischt die L Kontrollleuche, so ist die eingestellte Backofentemperatur erreicht. Falls das Kochrezept empfehl't, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vor dem ersten Erlöschen der L Kontrollleuche erfolgen. Wahrend des Backens wird die L Kontrollleuche zeitweise sich ein- und ausschalten (Thermostatfungtion des Backofens). Die R Kontrollleuche kann auch in der Drehschalterstellung „Backofenbe-leuchtung" leuchten.

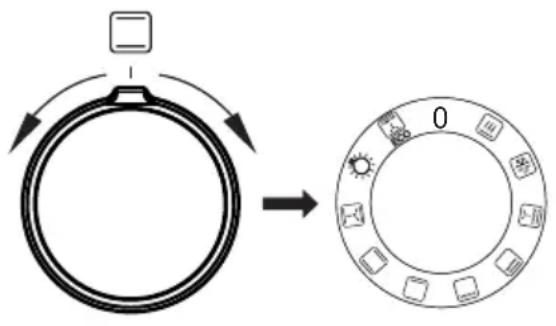

Backofen mit Umluft (Unterhitze + Oberhitze+ Ventilator) Model EH 927 500 E

Backen kann mit Oberhitze, Unterhitze und Grillhitze erfolgen. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters -Die Wahl der gewünschten Funktion erfolgt durch Drehen des Drehschalters in die entsprechende Position, und des Temperaturreglers - die Wahl der gewünschten Backofentemperatur erfolgt durch Drehen auf den entsprechenden Temperaturwert.

Beim Ausschalten des Geräts sind beiden Schalter auf die „●“/„0“-Position zu drehen.

Achtung!

Unabhängig von der Wahl der Betriebsart schaltet sich die Vorheiz-funktion (Ober-, Unter-, Grill- oder Umlufthitze) erst dann ein, wenn die Temperatur eingestellt wurde.

0 Nullstellung

Auftauen

Eingeschaltet ist nur der Ventilator, ohne Einsatz von Heizkörpersn.

Oberhitze

Ist der Schalter in diese Position gedreht, erfolgt das Vorheizen nur bei eingeschalteter Oberhitze. Anzuwenden z.B. beim Nachbacken von oben.

Unterhitze

Ist der Schalter in diese Position gedreht, erfolgt das Vorheizen nur bei eingeschalteter Unterhitze. Anzuwenden z.B. beim Nachbacken von unten.

Unter- und Oberhitze

Steht der Regler in dieser Position, kann die Beheizung des Backofens auf eine herkommliche Art erfolgen. Diese Funktion ist zum Kuchenbacken, zum Braten von Fleisch und Fisch, zum Backen von Pizza (die Vorheizung des Backofens sowie der Einsatz von dunklen Backblechen ist erforderlich) sowie zum Backen auf einer Ebene ausgezeichnet geeignet.

Gebäse sowie Unter- und Oberhitze

Wurde der Regler auf diese Position gedreht, wird die Funktion Kuchenbacken in Betrieb genommen.

Herkömmlicher Backofen mit Gebläse (these Funktion wird zum Banken empfohlen).

Unabhängige Backofen-Beuch-tung

Durch das Drehen des Reglers auf diese Stellung wird der Backofen-Innenraum beleucht.

Heizfunktion ECO

Mit der Heizfunktion wird eine optimierte Heizart gestartet, um Energie bei der Zubereitung der Speisen zu sparen. In dieser Stelung des Drehreglers ist die Beleuchtung des Backofens ausgeschaltet.

Kontrollleuche

Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, R und L. Die R Kontrollleuche signalisiert den Backofenbetrieb. Erlischt die L Kontrollleuche, so ist die eingestellte Backofentemperatur erreicht. Falls das Kochrezept empfehl't, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vom dem ersten Erlöschen der L Kontrollleuche erfolgen. Wahrend des Backens wird die L Kontrollleuche zeitweise sich ein- und ausschalten (Thermostatfung des Backofens). Die R Kontrollleuche kann auch in der Drehschalterstellung „Backofenbe-leuchtung" leuchten.

Backofen mit Umluft

Backofen mit Umluft (Unterhitze + Oberhitze + Ventilator)

Model EH 923 540 E, EH 923 510 E

Backen kann mit Oberhitze, Unterhitze und Grillhitze erfolgen. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters -Die Wahl der gewünschten Funktion erfolgt durch Drehen des Drehschalters in die entsprechende Position, und des Temperaturreglers - die Wahl der gewünschten Backofentemperatur erfolgt durch Drehen auf den entsprechenden Temperaturwert.

Beim Ausschalten des Geräts sind beiden Schalter auf die „●“/„0“-Position zuarethen.

Achtung!

Unabhängig von der Wahl der Betriebsart schaltet sich die Vorheizfunktion (Ober-, Unter-, Grill- oder Umlufthitze) erst dann ein, wenn die Temperatur eingestellt wurde.

0 Nullstellung

Schnelles Aufheizen

Eingeschaltet sind die unter- und oberhitze, der Grill und der Ventilator. Zum Vorwärmen des Backofens.

Auftauen

Eingeschaltet ist nur der Ventilator, ohne Einsatz von Heizkörpersn.

Umluft-Intensiv-Grillen (RundumGrill)

Durch Einstellen des Reglers in diese Position werden das Geblase und die Grillhitze eingeschaltet. Dies erlaubte eine Beschleunigung des Grillprozesses und eine Verbesserung des Geschmacks der Speise. Der Grillprozess muss bei geschlossener Backofentür erfolgen.

Supergrill

Die Funktion des Supergrills erlaubt das Grillen bei zugleich eingeschalteter Oberhitze. Diese Funktion erlaubt eine höhere Temperatur im oberen Bereich des Backofens zu erreichen, das Bratstück wird stärker gebräunt; auch größere Portionen können so gegrillt werden.

Grill

Das sog. "Oberflächengrillen" wird für keine Portionen von Fleisch wie z.B. Steaks, Schnitzel, Fische wie für Toasts, Würste, belegte Brote und Baguetten (die zu grillende Speise soll maximal 2-3 cm dick sein und beim Braten muss sie umgedreht werden).

Unterhitze

Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Backofens nur bei eingeschalteter Unterhitze. Anzuwenden z.B. beim Nachbacken von unter (saftige Kuchen, Kuchen mit Obstfällung).

Unter- und Oberhitze

Steht der Regler in dieser Position, kann die Beheizung des Backofens auf eine herkommliche Art erfolgen. Diese Funktion ist zum Kuchenbacken, zum Braten von Fleisch und Fisch, zum Backen von Pizza (die Vorheizung des Backofens sowie der Einsatz von dunklen Backblechen ist erforderlich) sowie zum Backen auf einer Ebene ausgezeichnet geeignet.

Gebäse sowie Unter- und Oberhitze

Wurde der Regler auf diese Position gedreht, wird die Funktion Kuchenbacken in Betrieb genommen.

Herkömmlicher Backofen mit Gebläse (diese Funktion wird zum Backen empfohlen).

Unabhängige Backofen-Beuch-tung

Durch das Drehen des Reglers auf diese Stellung wird der Backofen-Innenraum beleucht.

Heizfunktion ECO

Mit der Heizfunktion wird eine optimierte Heizart gestartet, um Energie bei der Zubereitung der Speisen zu sparen. In dieser Stelung des Drehreglers ist die Beleuchtung des Backofens ausgeschaltet.

Kontrollleuche

Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, R und L. Die R Kontrollleuche signalisiert den Backofenbetrieb. Erlischt die L Kontrollleuche, so ist die eingestellte Backofentemperatur erreicht. Falls das Kochrezept empfehl't, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vom dem ersten Erlöschen der L Kontrollleuche erfolgen. Wahrend des Backens wird die L Kontrollleuche zeitweise sich ein- und ausschalten (Thermostatfungtion des Backofens). Die R Kontrollleuche kann auch in der Drehschalterstellung „Backofenbe-leuchtung" leuchten.

Grillen*

Beim Grillen wird das Gericht mit tels der InfrarotstrahlenvomerhitzenGrillheizelement zubereitet.

Um den Grill einzuschalten:

• Backofen-Schalter in die Position umdrehen, die mit Sym bo len Grill, gekennzeichnet ist,
• Backofen während 5 Minuten (bei geschlossener Backofentür) durchwärmen,
• Backblechmitderzuzubereitenden Speise in rich ti ger Höhe im Bac ko fen anordnen; beim Gril len am Rost ist ein leeres Backblech für das ab trop fen de Fett in direkt niedrigerer Höhe (unter demRost)anzuordnen,
• Gegrillt wird bei geschlossener Backofentür.

Bei den Backofenfunktion Grillhitze und Intensiv-Grillen die Temperatur 250^ einstellen, und bei Backofenfunktion Umluft-Grillen hochstens 190^ einstellen.

Zugängliche Teile konnen bei Be nutzung als Grillgerät heißt werden. Kinder fern halten!

Es wird empfohlen:

• die Dicke der zu grillenden Fle isch portion von 2 - 3 cm nicht zu über schre iten,
  Fleisch- und Fisch speisen vor dem Grillen mit ein weniger Öl oder Fett einzureiben,
• zusätzliche Speiseportionen erst kurz vor dem Grill len, da gegen keinere direkt danach salzen,
  die gegrillte Speiseportion nach Ablauf der hal ben Grillzeit auf die Rückseite umwenden.

*vorhanden nur bei einigen Modellen

Gebäck

• Zum Backen verwenden Sie am besten die mitgelieferten Bleche.
• Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen.
• Bei herkommlicher Erhitzung (Ober- und Unterhitze) sollenne keine hellen und blanken Backformen verwendet werden, da ansonsten der Teig möglicherweise von unter nicht ausreichend gar wird.
• Beim Backen mit Umluft braucht der Backofen nicht vorgeheizt zu werden, bei den anderen Erhitzungsarten ist ein Vorheizen nötig, bevor das Gebäck in den Backofen geschoben werden kann.
• Vor Entnahme des Gebäcks aus dem Backofen sollte mit einem Holzstübchen überprüft werden, ob der Teig richtig durchbacken ist (ist das Holzstübchen frei von Teigspuren, so ist das Gebäck gar).
• Es empfeihlt sich, den Ofen auszustellen und das Gebäck noch ca. 5 min im Ofen durchgaren zu halten.
• Beim Backen mit Umluft sind die Backofentemperaturen grundsätzlich ca. 20-30 Grad niedriger als bei reiner Ober-/Unterhitze.
• Nähere Backhinweise finden Sie in der Tabelle, diese können jedoch abhängig von eigenen Erfahrungen und Gewohnheiten geändert werden.
• Falls die Angaben aus den Kochbuchern stark von den in dieser Bedienungsanleitung enthaltenen Werten abweichen, berücksichtigten Sieitte die Bedienungsanleitung.

Braten von Fleisch

• Im Backofen sollte nur Fleisch mit einem Gewicht von über 1 kg zubereitet werden, Kleinere Portionen empfeihlt es sich auf den Gasherdbrennern zu garen.
• Zum Braten empfeihlt sich die Verwendung von feuerfestem Geschirr, das auch hitzebestandige Griffe haben sollente.
• Beim Braten auf dem Gitter- oder Grillrost empfeht es sich ein Blech mit etwas Wasser in die untere Einschubleiste einzuschieben.
• Mindestens einmal, nach der Hälfte der Garzeit, sollte der Braten gewendet werden; den Braten während der Garzeit ab und zu mit der entstehenden Soße oder mit freiem, gesalzenem Wasser begießen, damit kein kaltes Wasser verwenden.

Heizfunktion ECO

• Mit der Heizfunktion ECO wird eine optimierte Heizart gestartet, um Energie bei der Zubereitung der Speisen zu sparen,
• die Backzeit{lsst sich durch die Einstellung hooherer Temperaturen nicht verkürzen, es wird auch nicht empfohlen, das Vorwärmen des Backofens zuvor einzuschalten,
• man sollen beim Backen weder die Einstellungen der Temperatur zu ändern noch die Backofentür zu öffnen.

Empfohlene Parameter bei der Heizfunktion ECO

Art Gebäck Backofenkategorien	Temperatur (°C)	Einschubhöhe Garzeit [min]
Biskuitkuchen 180 - 200 2-3 25 - 40 ECO		1)
Hefekuchen / Rührkuchen	ECO	180 - 200 2 - 3 25 - 40
Fisch 190 - 210 2 - 3 25-100 ECO		2)
Rindfleisch 200 - 220 2 90-120 ECO		2)
Schweinefleisch 200 - 220 2-90 - 160 ECO		2)
Hähnchen 180 - 200 2 80-100 ECO		2)

1) Empfohlen fur Backwaren mit einer Backzeit von maximal 40 Minuten.
2) Empfohlen für Fleischstücke von über 1 kg.

Heizfunktion ECO

• Mit der Heizfunktion ECO wird eine optimierte Heizart gestartet, um Energie bei der Zubereitung der Speisen zu sparen,
• die Backzeit{lsst sich durch die Einstellung hooherer Temperaturen nicht verkürzen, es wird auch nicht empfohlen, das Vorwärmen des Backofens zuvor einzuschalten,
• man sollen beim Backen weder die Einstellungen der Temperatur zu ändern noch die Backofentür zu öffnen.

Empfohlene Parameter bei der Heizfunktion ECO

Art Gebäck Backofenk-funk-tionen		Temperatur (℃)	Einschubhöhe Garzeit [min]
Biskuitkuchen 180	50 - 70
Hefekuchen / Rührkuchen	ECO	180 - 200 2 50	- 70
Fisch 190 - 2	10 2 - 3 ECO	60
Rindfleisch 200	- 220 2 ECO	120
Schweinefleisch	ECO	200 - 220 2 90	- 160
Hähnchen	ECO	180 - 200 2 80	- 100

Heizfunktion ECO

• Mit der Heizfunktion ECO wird eine optimierte Heizart gestartet, um Energie bei der Zubereitung der Speisen zu sparen,
• die Backzeit{lsst sich durch die Einstellung hooherer Temperaturen nicht verkürzen, es wird auch nicht empfohlen, das Vorwärmen des Backofens zuvor einzuschalten,
• man sollen beim Backen weder die Einstellungen der Temperatur zu ändern noch die Backofentür zu öffnen.

Empfohlene Parameter bei der Heizfunktion ECO

Art Gebäck Backofenk-funk-tionen		Temperatur (℃)	Einschubhöhe Garzeit [min]
Biskuitkuchen 180	-200 2 50 -70
Hefekuchen / Rührkuchen	ECO	180 - 200 2 50	-70
Fisch 190 - 2	10 2 - 3 60
Rindfleisch 200	-220 2 120
Schweinefleisch	ECO	200 - 220 2 90	-160
Hähnchen	ECO	180 - 200 2 80	-100

Konventioneller Backofen (Unterhitze + Oberhitze) Model EH 921 500 E

Art des Backens oder Bratens	Backofen-Funk- tion	Temperatur (°C) Stufe Zeit [Min.]
Biskuitkuchen 160 - 200 2 - 3 30 - 50
Hefekuchen / Rührkuchen		160 - 1701)	3 25 - 402)
Pizza 220 - 240		1)	2 15 - 25
Fisch 210 - 220 2 45 - 60
Rindfleisch 225 - 250 2 120 - 150
Schweinefleisch	160 - 230 2 90 - 120
Hähnchen 160 - 180 2 45 - 60
Gemüse 190 - 210 2 40 - 50

Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkurzen.

1) Den leeren Backofen vorheizen
2)These Zeitangaben gelten furs Backen in keinen Backformen

Hinweis: Die Angaben in der Tabelle gelten nur der Orientierung und konnen nach eigener Erfahrung und Kochvorlieben berichtigt werden.

Backofen mit Umluft (Unterhitze + Oberhitze + Ventilator) Model EH 927 500 E

Art des Backens oder Bratens	Backofen-Funk- tion	Temperatur (℃) Stufe Zeit [Min.]
Biskuitkuchen 160 - 200 2 - 3 30 - 50
Biskuitkuchen 150 3 25 - 35
Hefekuchen / Rührkuchen	☐	160 - 170 1)	3 25 - 40
Hefekuchen / Rührkuchen	☐	155 - 170 1)	3 25 - 40
Pizza 220 - 240	☐	1)	2 15 - 25
Fisch 210 - 220 2 45 - 60
Rindfleisch 225 - 250 2 120 - 150
Schweinefleisch	160 - 230 2 90 - 120
Hähnchen	☐	160 - 180 2 45 - 60
Gemüse	☐	190 - 210 2 40 - 50

1) Den leeren Backofen vorheizen
2)These Zeitangaben gelten furs Backen in keinen Backformen

Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkurzen.

Hinweis: Die Angaben in der Tabelle gelten nur der Orientierung und konnen nach eigener Erfahrung und Kochvorlieben berichtigt werden.

Backofen mit Umluft (Unterhitze + Oberhitze + Ventilator)

Model EH 923 540 E, EH 923 510 E

Art des Backens oder Bratens	Backofen-Funktion	Temperatur (℃) Stufe Zeit [Min.]
Biskuitkuchen 160 - 200 2-3 30 - 50
Biskuitkuchen 150 3 25 - 35
Hefekuchen /Rührkuchen		160 - 1701)	3 25 - 402)
Hefekuchen /Rührkuchen		155 - 1701)	3 25 - 402)
Pizza 220 - 240		1)	2 15 - 25
Fisch 210 - 220 2 45 - 60
Fisch 190 2 - 3 60 - 70
Würstchen 230 - 250 4 14 - 18
Rindfleisch		225 - 250 2 120 - 150
Schweinefleisch		160 - 230 2	90 - 120
Hähnchen		180 - 190	2 70 - 90
Hähnchen		160 - 180 2 45	- 60
Gemüse		190 - 210 2 40	- 50
Gemüse		170 - 190 3 40	- 50

1) Den leeren Backofen vorheizen
2) These Zeitangaben gelten furs Backen in keinen Backformen

Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkurzen.

Hinweis: Die Angaben in der Tabelle gelten nur der Orientierung und konnen nach eigener Erfahrung und Kochvorlieben berichtigt werden.

Backen

Gericht Zube	hör Stufe Heizfunktion Temperatur			(°C)	Backdauer 2)(Min.)
Kleine Kuchen	Gebäckblech 3	160 - 170		1)	25 - 40 2)
	Gebäckblech 3	155 - 170		1)	25 - 40 2)
	Gebäckblech 3	155 - 170		1)	25 - 40 2)
	GebäckblechBratenblech	2 + 42 - Gebäck-blech oderBratenblech4 - Gebäck-blech		155 - 170 1)	25 - 50 2)
Mürbeteig(Streifen)	Gebäckblech 3	150 - 160		1)	30 - 40 2)
	Gebäckblech 3	150 - 170		1)	25 - 35 2)
	Gebäckblech 3	150 - 170		1)	25 - 35 2)
	GebäckblechBratenblech	2 + 42 - Gebäck-blech oderBratenblech4 - Gebäck-blech		160 - 175 1)	25 - 35 2)
Fettfreier Biskuit	Grillrost +schwarz besichertebackformØ 26 cm	3 170 - 180		1)	30 - 45 2)
Apfelkuchen	Grillrost +zwei schwarz besichertetBackformenØ 20 cm	2Die Formenwurden auf dem Grillrostdiagonal rechtHinterseite linke Vorderseiteplatziert.		180 - 200 1)	50 - 70 2)

1)1) Den leeren Backofen vorheizen, die Funktion der Schnellaufheizung nicht verwenden.
2) Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkürzen.

Grillen

Gericht Zubehör Stufe Heizfunk-		tion	Temperatur (°C)	Zeit (Min.)
Weißbrot-Toasts	Grillrost 4 250		1)	1,5 - 2,5
	Grillrost 4 250		2)	2 - 3
Rindfleisch-Burger	Grillrost + Bratenblech (Zum Auf-fangen von abtropfendem Fett)	4 - Grillrost 3 - Bratenblech	250 1)	1 Seite 10 - 15 2 Seite 8 - 13

1) Den leeren Backofen über 5 Minuten vorheizen, die Funktion der Schnellaufheizung nicht verwenden.
2) Den leeren Backofen über 8 Minuten vorheizen, die Funktion der Schnellaufheizung nicht verwenden.

Braten

Gericht Accessorys Stufe Heizfunk-
Ganzes Händchen	Grillrost + Bratenblech (Zum Auf-fangen von abtropfendem Fett)	2 - Grillrost 1 - Bratenblech		180 - 190 70	- 90
	Grillrost + Bratenblech (Zum Auf-fangen von abtropfendem Fett)	2 - Grillrost 1 - Bratenblech		180 - 190 80	- 100

Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkurzen.

Die Pflege und ständige Reinhaltung des Herdes sowie dessen richtige Wartung haben einen wesentlichen Einfluss auf die Verlängerung der einwandfreiern Funktionstüchtigkeit des Gerätes.

Vor der Reinigung Herd ausschalten. Dabei nicht vergessen sicherzustellen, dass sich alle Schalter in Position „●“/„0“ befinden. Lassen Sie den Herd vollständig auskühlen, bevor Sie mit der Reinigung beginnen.

• Den Backofen nach jedem Gebrauch reinigen. Bei der Reinigung die Backofen-Beleuchtung einschalten, um dadurch eine bessere Sicht im Arbeitsbereich zubekommen.

• Den Backofen-Innenraum nur mit warmem Wasser und etwas Spülmittel reinigen.

- Steam Clean-Dampfreinigung:

• In eine in die ersten Einschubeleiste von unter gestellte Schüssel 0,25 l Wasser (1 Glas) besteht,

-Backofentur schlieben,
- Backofen-Temperaturregler auf 50^ C und Backofen-Multifunktionsregler auf „Unterhitze" drehen
- Backofen-Innenraum ca. 30 Minuten vorheizen,
- Backofentür öffnen, Innenraum mit Tuch oder Schwamm auswischen und dann mit warmem Wasser und Spülmittel reinigen.

• Nach der Reinigung Backofen-Innenraum trockenreiben.

Die Backöfen, die mit dem Buchstaben D^* gekennzeichnet wurden, wurden mit leicht ausbaubaren Blechträgern ausgerüstet. Um diese zur Reinigung hersausnahmen zu konnen, an der vorderen Halterung ziehen, den Blechträger kippen und aus der hinteren Halterung hersausnahmen.

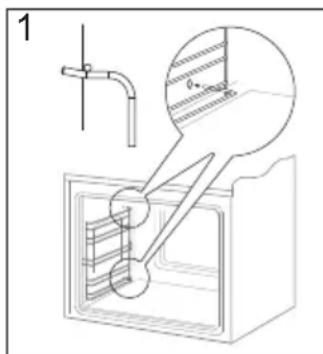

Herausnehmen der Blechträger

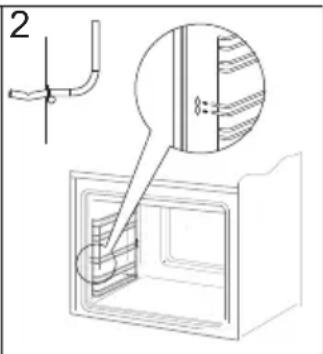

Einsetzen der Blechträger

*vorhanden nur bei einigen Modellen

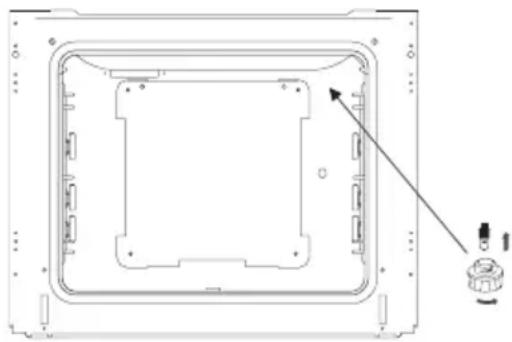

Wechsel der Halogenleuchte im Backofen

Um Stromschlage zu vermeiden, muss man sich vor dem Wechsel der Halogenleuchte vergewissern, dass das Gerät abgeschaltet ist.

• Alle Drehschalter in der Schalterblende auf „●" / „0" drehen und die Stromzufuhr abschalten,
  Die Abdeckung der Leuchte abschrauben und waschen sowie anschließend gsorgfaltig trocken wischen.
  Die Halogenleuchte mit einem Tuch oder Papier Herausnahmen. Bei Bedarf die Leuchte durch eine neue Halogenleuchte G9 ersetzen:

-Spannung 230V

-Leistung 25W

Die Halogenleuchte sorgfältig in die Fassung setzen.
Die Abdeckung der Leuchte wieder einschrauben.

Beleuchtung des Backofens

Achtung! Es ist darauf zu achten, dass die Halogenleuchte nicht direkt durch die Finger berührt wird.

Backofentür aushängen

Zum Reinigen und für einen besseren Zugang zum Backofen-Innenraum lassst sich die Backofentür aushängen. Backofentür öffnen, die Klappbügel an den Scharnieren an beiden Seiten nach oben drücken (Abb. A). Turlicht zudrücken, anheben und nach vorne Herausziehen. Das Einsetzen der Backofentür erfolgt in umgekehrter Reihenfolge. Beim Einsetzen sicherstellen, dass die Aussparung des Scharniers richtig zu dem Haken des Scharnierhalters passt. Danach sind die beiden Klappbügel unbedingt wieder nach unten zu legen. Ist das nicht der Fall, konnen Scharniere beim Schlieben der Backofentür beschädigt werden.

Klappbügel nach oben drücken

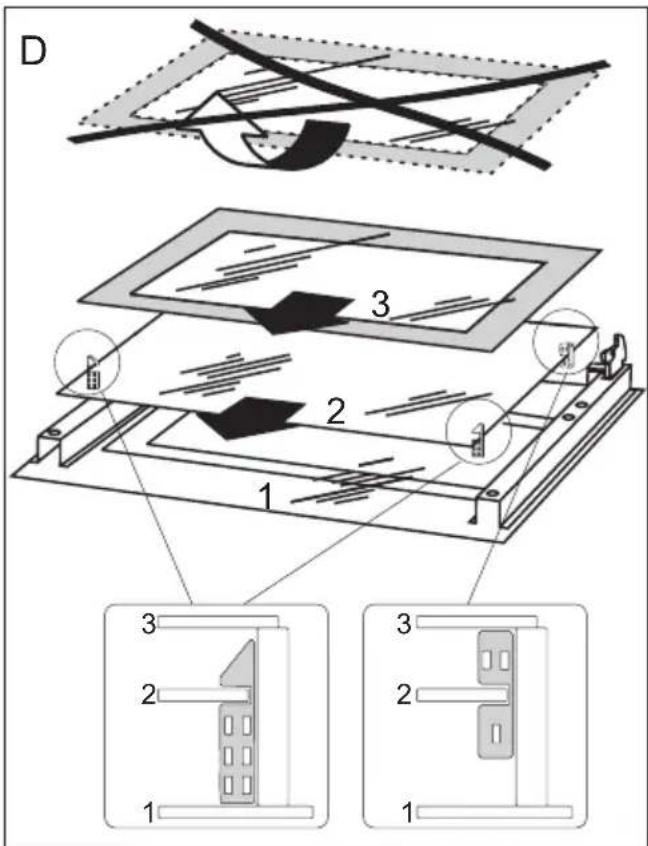

Herausnahme der inneren Scheibe

1. Mit Hilfe eines flachen Schraubendre-hers die obere Turleiste hersausheben, indemn sie fein an den Seiten angehoben wird (Abb.B).
2. Die obere Türleiste herausnahmen. (Abb.B, C)

1. Innere Scheibe aus den Befestigungen (im unteren Bereich der Tur)nehmen. Mittlere Scheibe Herausnahmen (Zeichnung D).
2. Die Scheibe mit warmem Wasser und einer kleinen Menge Reinigungsmittel abwaschen.

Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in umgekehrter Reihenfolge auszufahren. Der glatte Teil der Scheibe muss sich im oberen Teil befinden.

Hinweis! Die obere Leiste sollte nicht gleichzeitig an beiden Seiten der Türe eingedrückt werden. Zur korrekten Montage der oberen Türleiste sollte zuerst das linke Ende an die Tür gelegt und anschließend das rechte Ende eingedrückt werden, bis es „eintrastet". Anschließend die Leiste an der linken Seite eindrücken, bis sie „eintrastet".

Herausnahme der inneren Scheibe

Technische Kontrollüberprüfungen

Außer der Sauberhaltung des Herdes ist auf folgenden zu achten:

• Funktionsprüfungen für Steuerelemente und Baugruppen des Gerats durchführren. Nach Ablauf der Garantiezeit mindestens alle zwei Jahre eine technische Kontrollüberprüfung des Gerats in einer Kundendienst-Servicewerkstatt durchführren halten.
• Festgestellte Betriebsstörungen beheben.
• Eine regelmäßige Wartung der Baugruppen gemäß den Wartungsintervallen durchführren.

Achtung!

Samtliche Reparaturen und Regulierungen sind durch eine zuständige Kundendienst-Servicewerkstatt oder einen authorisierten Installateur vorzunehmen.

Technische Kontrollüberprüfungen

Außer der Sauberhaltung des Herdes ist auf folgenden zu achten:

• Funktionsprüfungen für Steuerelemente und Bausgruppen des Geräts durchführren. Nach Ablauf der Garantiezeit mindestens alle zwei Jahre eine technische Kontrollüberprüfung des Geräts in einer Kundendienst-Servicewerkstatt durchführten halten.
• Festgestellte Betriebsstörungen beheben.
• Eine regelmäßige Wartung der Baugruppen gemäß den Wartungsintervallen durchfuhren.

Achtung!

Samtliche Reparaturen und Regelungen sind durch eine zuständige Kundendienst-Servicewerkstatt oder einen authorisierten Installateur vorzunehmen.

WENN'S MAL EIN PROBLEM GIBT

InademNotfall:

• Baugruppen des Gerätes ausschalten
• Stromzufahr des Geräts abschalten
• Reparatur anmelden
• Einige keine Störungen können vom Benutzer gemäß den in der nachfolgenden Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Serviceworkstatt wenden,lesen Sieitte die in der Tabelle dargestellen Probleme durch.

PROBLEM URSACHE MASSNAHMITEN
1. Das Gerät Funktioniert nicht.	Stromausfall Sicherungen im Haus prüfen, durchgebrannte Sicherungen ersetzen
2. Auf der Zeit-Anzeige er-scheint die Uhrzeit „0.00"	Die Stromzufahr für das Gerät wurde abgeschaltet oder es gab einen kurzzei-tigen Stromausfall. Aktuelle Uhrzeit einstellen (siehe Bedienung Zeitschalt-uhr)
3. Backofen-Beleuchtung ist ausgefallen	Glühlampe gelockert oder beschädigt Glühlampe zudrehen oder durchgebrannte Backofen-Beleuchtung auswechseln (siehe Kapitel Allgemeine Pflegehinweise)

Modellkennung EH 923 540 E	EH 923 510 E	EH 921 500 E EH 927 500 E
Nennspannung 230/400V ~ 50 Hz
Nenneistung 3,5 kW 2,0 kW
Ausmaße des Geräts (HxBxT) 59,5 x 59,5 x 57,5 cm

Das Produkt erfüllt die Anforderungen der Normen EN 60335-1; EN 60335-2-6, die in der Europäischen Union gelten.

Die Angaben auf den Energieeffizienzkennzeichnung für elektrische Backöfen erfolgen nach der Norm EN 60350-1 /IEC 60350-1. Diese Werte werden bei Standardbelastung durch aktive Funktionen: Unterhitze und Oberhitze (konventioneller Modus) und Unterstützung der Behezung mit dem Ventilator ermittelt (soweit diese Funktionen verfügbar sind).

Die Ermittlung der Energieeffizienzklasse erfolgte je nach der verfügbaren Funktion gemäß der nachstehenden Priorität:

Umluft ECO (Heißluftheizung + Ventilator)	ECO
Umluft ECO (Unterhitze + Oberhitze + Grill + Ventilator)	ECO
Umluft ECO (Unterhitze + Oberhitze + Ventilator)	ECO
Konventioneller Modus ECO (Unterhitze + Oberhitze)	ECO

Bei der Ermittlung des Stromverbrauchs sind die Telescop-Führungsschienen auszubauen (soweit diese im Produkt verfügbar sind).

Übereinstimmungserklärung des Herstellers

Hiermit erklart der Hersteller, dass das Gerät grundsätzlich den folgenden EU Richtlinien entspricht:

Niederspannungsrichtlinie 2014/35/EC,
Elektromagnetische Verträglichkeit 2014/30/EC,
ErP Richtlinie 2009/125/EC,

Dem Gerät wurde deshalb das (C) Zeichen zugewiesen und es erhielt die Konformitätserklärung vorgesehen für die Marktaufsichtsbehörde.
