BEDIENUNGSANLEITUNG SHX360PTC SHX

Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

Aktuelle Bedienungsanleitungen und weitere Sprachen

Laden Sie aktuelle Bedienungsanleitungen in verschiedenen Sprachen über den Link www.shx.at/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Wichtige Informationen zur Sicherheit, Standort und zum elektrischen Anschluss

Recycling, Entsorgung, Konformitätserklärung

Lieferumfang

Beschreibung des Gerätes

Standort und Anschluss

Inbetriebnahme und Funktion

Schutzeinrichtungen

Reinigung und Wartung

Technische Informationen

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, BEVOR SIE MIT MONTAGE, INSTALLATION, BEDIENUNG ODER WARTUNG BEGINNEN. SCHÜTZEN SIE SICH SELBST UND ANDERE, INDEM SIE DIE SICHERHEITSHINWEISE BEFOLGEN. DIE NICHTBEACHTUNG VON ANWEISUNGEN KÖNNTE ZU PERSONEN- UND/ODER SACHSCHÄDEN UND/ODER ZUM VERLUST DES GEWÄHRLEISTUNGSANSPRUCHS FÜHREN!

Bestimmungsgemäße Verwendung

Dieses Gerät ist ausschließlich zum Heizen von Wohnräumen in Haushalten vorgesehen und darf für keine anderen Zwecke eingesetzt werden.

WICHTIGE INFORMATIONEN ZUR SICHERHEIT, STANDARD UND ZUM ELEKTRISCHEN ANSCHLUSS

1. Verwenden Sie dieses Gerät ausschließlich gemäß den Richtlinien in der Bedienungsanleitung. Jede andere Verwendung, die nicht vom Hersteller empfohlen wird, könnte zu Bränden, elektrischen Schlägen oder Personenschäden führen.

2. Dieses Gerät ist ausschließlich zum Heizen von Wohnräumen in Haushalten vorgesehen und darf für keine anderen Zwecke eingesetzt werden.

3. Entfernen Sie die Verpackung und stellen sicher, dass das Gerät nicht beschädigt ist. Im Zweifelsfall verwenden Sie das Gerät nicht und kontaktieren Sie Ihren Händler.

4. Vor Anschluss an das Netz müssen Sie überprüfen, ob Stromart und Netzspannung mit den Angaben des Gerätetypenschildes übereinstimmen.

1. Die elektrische Steckdose, in der Sie das Gerät anschließen, darf nicht defekt oder lose sein und muss für die erforderliche Strombelastung geeignet und vor allem zuverlässig geerdet sein.

2. Vermeiden Sie die Verwendung eines Verlängerungskabels, denn dieses könnte überhitzen und einen Brand erzeugen.

3. Ist das Stromversorgungskabel beschädigt muss es vom Hersteller oder einer autorisierten Servicestelle ausgetauscht werden, um alle möglichen Risiken zu vermeiden. Verdrehen Sie das Netzkabel nicht und knicken Sie es nicht ab.

4. Das Gerät darf nicht direkt unter einer Wandsteckdose aufgestellt sein. Im Zweifelsfall lassen Sie Ihre elektrische Installation von einem qualifizierten Elektriker überprüfen.

5. Es ist verboten die Eigenschaften dieses Gerätes wie auch immer anzupassen oder zu modifizieren. Verwenden Sie nur vom Hersteller empfohlene Ersatz- und Zubehörteile (Nichtbeachtung kann zum Verlust der Gewährleistung führen).

6. Dieses Heizgerät nicht benutzen, wenn es sichtbare Anzeichen von Beschädigungen aufweist.

7. Wenden Sie sich für eventuelle Reparaturen des Geräts, des Netzsteckers oder Kabels stets und ausschließlich an vom Hersteller autorisierten Kundendienststellen.

8. Dieses Gerät darf ausschließlich von Erwachsenen benutzt werden.

9. Kindern ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist. Kindern ab 3 Jahren und jünger als 8 Jahre dürfen nicht den Stecker in die Steckdose stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die Wartung durch den Benutzer durchführen.

10. Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus.

11. Verwenden Sie das Gerät nicht in kleinen Räumen, in denen sich Personen aufhalten, die nicht in der Lage sind, den Raum selbstständig zu verlassen, es sei denn, diese werden ständig überwacht.

12. Kinder dürfen nicht mit dem Gerät spielen. Kinder unter 3 Jahren sind vom Gerät fernzuhalten, es sei denn, Sie werden ständig überwacht.

13. Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr!

14. Dieses Gerät ist nicht mit einer Einrichtung zur Regelung der Raumtemperatur ausgestattet.

15. Das Gerät ist nicht für Dauer- und Präzisionsbetrieb geeignet.

16. Dieses Heizgerät nicht benutzen wenn es zuvor fallen gelassen wurde.

17. Dieses Gerät dient nur zum Betrieb in trockenen Innenräumen.

18. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder starker Feuchtigkeit, z.B. im feuchten Keller, neben Schwimmbecken, Badewanne oder Dusche. Achten Sie darauf, dass kein Wasser in das Gerät eindringen kann.

19. Benutzen Sie das Gerät nicht in direkter Nähe zu Benzin, Gas, Öl, Alkohol oder anderen explosionsgefährlichen und leicht brennbaren Flüssigkeiten oder Gasen.

20. Um die Brandgefahr zu mindern halten Sie vom Luftauslass des Gerätes einen Abstand von mind. einem Meter zu allen leicht entzündlichen Stoffen wie z.B.:

a. unter Druck befindlichen Gefäßen (z.B. Sprühbehälter)
b. Möbeln
c. Textilien jeglicher Art

1. Dieses Heizgerät nur auf einer waagerechten und stabilen Fläche benutzen.

2. Decken Sie das Gerät während des Betriebs und der Auskühlphase niemals ab.

3. Achten Sie darauf, dass keine Gegenstände zwischen Gerät und Montagewand gelangen, welche die Heizfläche berühren.

4. Schalten Sie das Gerät immer aus, bevor Sie den Netzstecker ziehen.

5. Vorsicht - Einige Teile des Produktes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind. Lassen Sie das Gerät immer abkühlen, bevor Sie es reinigen oder demontieren möchten.

6. Ziehen Sie den Stecker, wenn Sie das Gerät nicht verwenden, bevor Sie es reinigen bzw. wenn es gewartet werden muss.

Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

1. Fassen Sie den Stecker nicht mit nassen Händen an, um Stromschläge zu vermeiden.

ACHTUNG	VERLETZUNGSGEFAHRDas Gerät wird während des Betriebs heiß!Berühren sie niemals das Gerät während des Betriebs → dies könnte zu ernsthaften VERBRENNUNGEN führen.
ACHTUNG	BRANDGEFAHRDas Gerät darf während des Betriebs nicht abgedeckt werden!
ACHTUNG	SICHERHEITSABSTANDHalten Sie mind. einen Meter Sicherheitsabstand zu leicht entzündlichen Gegenständen wie Möbeln, Vorhängen, Papier, etc. ein!STANDORTStellen Sie das Gerät immer so auf, dass die Luft ungehindert ein- und ausströmen kann.VERBRENNUNGSGEFAHRDas Gerät wird während des Gebrauchs sehr heiß und kann Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.ÜBERHITZUNGSGEFAHRBeheizen Sie keine Räume mit weniger als 4m3 Rauminhalt

Symbole auf dem Gerät

Symbol:

Bedeutung:

Achtung! Nicht abdecken!

Das Symbol am Gerät weist darauf hin, dass es nicht zulässig ist, Gegenstände (z.B. Handtücher, Kleidung etc.) über dem Gerät oder direkt davor aufzuhängen. Das Heizgerät darf nicht abgedeckt werden, um Überhitzung und Brandgefahr zu vermeiden!

Symbol:

Bedeutung:

Schutzklasse 2

Das Symbol weist darauf hin, dass das Gerät, der Schutzklasse 2 zuzuordnen ist.

Geräte der Schutzklasse 2 sind nicht an den Schutzleiter angeschlossen. Stattdessen haben sie eine verstärkte oder doppelte Isolierung in Höhe der Bemessungsisolationsspannung zwischen aktiven und berührbaren Teilen. Elektrisch leitende Oberflächen oder leitfähige berührbare Teile sind so durch eine verstärkte oder doppelte Isolierung von spannungsführenden Teilen getrennt.

Recycling, Entsorgung, Konformitätserklärung

	RECYCLINGDie Verpackungsmaterialien können recycelt werden. Deswegen wird empfohlen, diese im sortierten Abfall zu entsorgen
	ENTSORGUNGDas Symbol "durchgestrichene Mülltonne" erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoffe enthalten. Entsorgen Sie dieses daher nicht im unsortierten Restmüll, sondern an einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden. Richtlinie 2012/19/EU
	KONFORMITÄTSERKLÄRUNGHiermit bestätigen wir, dass dieser Artikel den grundlegenden Anforderungen, Vorschriften und Richtlinien der EU entspricht. Die ausführliche Konformitätserklärung können Sie jederzeit unter folgendem Link einsehen:https://www.schuss-home.at/downloads

Irrtümer und technische Änderungen vorbehalten.

Lieferumfang

■ Heizlüfter
■ Bedienungsanleitung

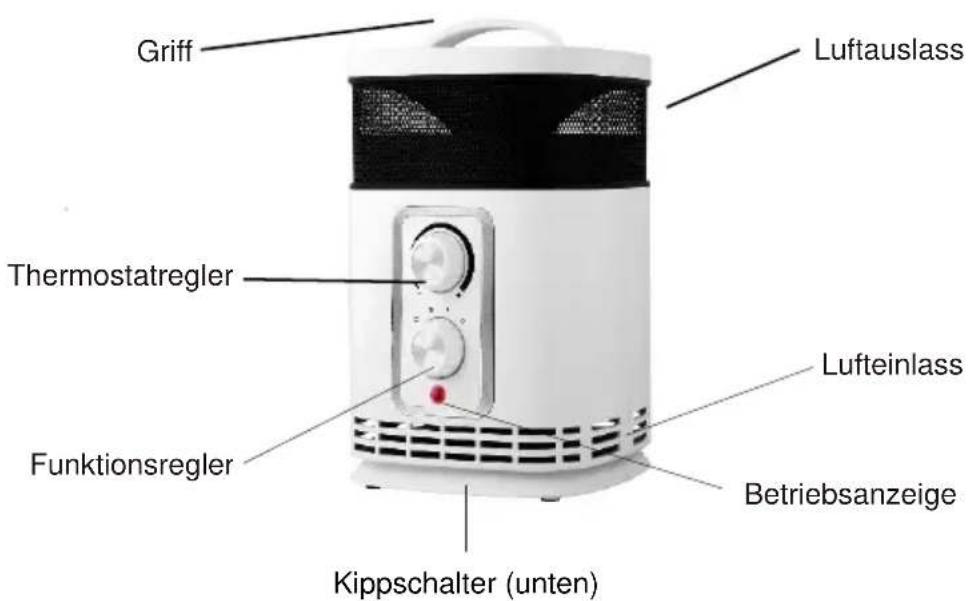

Beschreibung des Geräts

Griff Thermostatregler Funktionsregler Kippschalter (unten) Luftauslass Lufteinlass Betriebsanzeige

Standort und Anschluss

1. Entfernen Sie jegliches Verpackungsmaterial und bewahren Sie es außerhalb der Reichweite von Kindern auf. Nach dem Entfernen der Verpackung überprüfen Sie bitte das Gerät auf eventuelle Beschädigungen oder Anzeichen von Fehlfunktionen. Sollten Sie irgendwelche Zweifel haben, verwenden Sie das Gerät nicht und wenden Sie sich zur Überprüfung oder zum Austausch bitte an Ihren Händler.
2. Wählen Sie einen geeigneten Standort für den Heizlüfter, der mindestens einen Meter von allen Hindernissen, Wänden und brennbaren Materialien entfernt ist (beachten Sie auch die Sicherheitsvorschriften).
3. Stellen Sie sicher, dass der Heizlüfter stets auf einer stabilen, ebenen und waagerechten Oberfläche steht.

4. Überprüfen Sie, ob der Bedienungsregler auf AUS (O) steht.

5. Entrollen Sie das Anschlusskabel vollständig und stecken Sie den Stecker in eine geeignete 230-Volt-Steckdose. Um Überlastungen zu vermeiden, schließen Sie bitte keine anderen Geräte an denselben Stromkreis an.

Inbetriebnahme und Funktion

• Drehen Sie den Thermostatregler auf maximal (so weit wie möglich im Uhrzeigersinn).
• Nehmen Sie den Heizlüfter in Betrieb, indem Sie den Funktionsregler in eine der drei Positionen drehen.

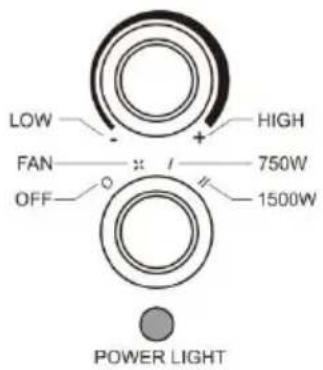

AUS

Nur ventilieren (Thermostat auf maximal)

I Heizen mit halber Leistung (750 W)

II Heizen mit voller Leistung (1500 W)

LOW FAN OFF HIGH 750W 1500W POWER LIGHT

Die Anzeige an der Vorderseite leuchtet jetzt. Es ist am ökonomischsten, den Raum bei voller Leistung zu heizen und anschließend auf halbe Leistung umzuschalten, um die Temperatur zu regeln.

• Der Ventilator läuft bei halber oder voller Leistung mit derselben Geschwindigkeit; der Unterschied liegt in der Anzahl der Heizelemente, die benutzt werden.
• Wenn die gewünschte Temperatur erreicht wurde, stellen Sie den Thermostatregler langsam zurück bis Sie ein Klicken hören. Die Temperatur ist jetzt eingestellt.
• Der Heizlüfter schaltet sich automatisch ein und aus, um die eingestellte Temperatur zu regeln. Beim Ausschalten erlischt das Signallämpchen. Um eine höhere oder niedrigere Temperatur einzustellen, drehen Sie den Thermostatregler jeweils im Uhrzeigersinn/gegen den Uhrzeigersinn.
• Um den Heizlüfter auszuschalten, müssen Sie den Leistungsregler auf AUS (O) stellen. Die Signalanzeige erlischt. Die Signalanzeige gibt also an, dass der Heizlüfter in Betrieb ist, nicht, ob er an das Stromnetz angeschlossen ist oder nicht.

- Ziehen Sie dann den Stecker aus der Steckdose.

Schutzeinrichtungen

Der Heizlüfter ist mit einer Kippsicherung versehen, welche das Gerät ausschaltet, wenn es unerwartet umfallen sollte. Wenn Sie ihn danach wieder gerade aufstellen, nimmt er seinen Betrieb wieder auf.

Schalten Sie das Gerät jedoch zunächst aus, entfernen Sie den Stecker aus der Steckdose und kontrollieren Sie den Heizlüfter auf Beschädigungen. Benutzen Sie ihn bei Beschädigung oder abweichender Funktionstüchtigkeit nicht, sondern bringen Sie ihn zur Kontrolle/Reparatur.

HINWEIS

Die Überhitzungssicherung schaltet den Heizlüfter aus, wenn das Gerät zu heiß wird!

Das kann geschehen, wenn der Heizlüfter seine Wärme unzureichend abgibt oder zu wenig frische Luft ansaugen kann. In der Regel zählen zu den Ursachen die (teilweise) Abdeckung des Heizlüfters, die Verstopfung des Ansaug- und/oder Ausblasgitters, Schmutz, die Platzierung zu dicht an z.B. einer Wand etc.

Schaltet die Überhitzungssicherung den Heizlüfter aus, müssen Sie den Funktionsregler auf AUS (O) stellen, den Stecker aus der Steckdose ziehen und dem Heizlüfter Gelegenheit geben, sich abzukühlen. Beheben Sie die Ursache der Überhitzung, bevor Sie den Heizlüfter wieder in Betrieb nehmen.

Wenn Sie die Ursache der Überhitzung nicht finden können und das Problem weiter besteht, verwenden Sie den Heizlüfter nicht mehr, sondern geben Sie diesen zur Kontrolle/Reparatur.

Reinigung und Wartung

Halten Sie den Heizlüfter sauber. Ablagerungen von Staub und Schmutz im Gerät sind eine der häufigsten Ursachen für Überhitzung. Entfernen Sie diese also regelmäßig. Schalten Sie für Reinigungs- oder Wartungsarbeiten den Heizlüfter aus, entfernen Sie den Stecker aus der Steckdose und lassen Sie den Heizlüfter abkühlen.

• Säubern Sie die Außenseite des Gerätes regelmäßig mit einem trockenen, oder nur ganz leicht angefeuchtetem Tuch. Benutzen Sie keine scharfe Seife, Sprays, Reinigungs- oder Scheuermittel, Wachs, Glanzmittel oder sonstige chemische Lösungen.
• Saugen Sie mit dem Staubsauger vorsichtig Staub und Schmutz aus den Gittern und kontrollieren Sie, ob die Luftein- und -auslässe sauber sind. Achten Sie bei der Reinigung darauf, dass Sie keine inwendigen Teile berühren bzw. beschädigen.
• Der Heizlüfter enthält ansonsten keine weiteren Teile, die gewartet werden müssen.
• Räumen Sie den Heizlüfter am Ende der Saison weg, nach Möglichkeit in der Originalverpackung. Platzieren Sie ihn geradestehend an einem kühlen, trockenen und staubfreien Ort.
• Wenn das Gerät nach seiner erwartbaren Lebenszeit entsorgt werden muss, gehört es nicht in den Haushaltsmüll. Bringen Sie es an die von Ihrer Gemeinde angewiesene Sammelstelle für elektrische Geräte, wo Sorge dafür getragen wird, dass eventuell noch verwendbare Materialien wiederverwertet werden.

TECHNISCHE INFORMATIONEN

Artikelnummer:	SHX360PTC
Eingangsspannung:	220-240 V~
Frequenz:	50 Hz
Leistungsbereich:	1500W
Einstellungsmöglichkeiten:	0 – 15 - 750 – 1500W
Thermostat:	Ja
Oszillierend:	Nein
Gewicht	2 kg
Abmessungen (B x H x T)	205 x 286 x 186 cm
Kontaktadresse für weitere Informationen:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 WienServiceline: [phone]www.schuss-home.atFB-Nr: 236974 t / FB-Gericht: Wien

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Artikelnummer SHX360PTC
Angabe	Symbol	Wert	Einheit		Angabe	Einheit
Wärmeleistung					Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr
Nennwärmeleistung	P_nom	1.50	kW		Manuelle Regelung der Wärmezufuhr mit integriertem Thermostat	Nein
Mindestwärmeleistung (Richtwert)	P_min	0.75	kW		Manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	Nein
Maximale kontinuierliche Wärmeleistung	P_max,c	1.50	kW		Elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	Nein
Hilfsstromverbrauch					Wärmeabgabe mit Gebläseunterstützung	Nein
Bei Nennwärmeleistung	e|_max	0	kW		Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung	e|_min	0	kW		Einstufige Wärmeleistung, keine Raumtemperaturkontrolle	Nein
Im Bereitschaftszustand	e|_sB	0,000	kW		Zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	Nein
					Raumtemperaturkontrolle mit mechanischem Thermostat	Ja
					Mit elektronischer Raumtemperaturkontrolle	Nein
					Elektronische Raumtemperaturkontrolle und Tageszeitregelung	Nein
					Elektronische Raumtemperaturkontrolle und Wochentagsregelung	Nein
					Sonstige Regelungsoptionen
					Raumtemperaturkontrolle mit Präsenzerkennung	Nein
					Raumtemperaturkontrolle mit Erkennung offener Fenster	Nein
					Mit Fernbedienungsoption (WiFi)	Nein
					Mit adaptiver Regelung des Heizbeginns	Nein
					Mit Betriebszeitbegrenzung	Nein
					Mit Schwarzkugelsensor	Nein
Kontaktangaben:	Schuss Home Electronic GmbH Scheringgasse 3, A-1140 Wien Österreich

GARANTIE

Mit diesem Qualitätsprodukt von SHX haben Sie eine Entscheidung für Innovation, Langlebigkeit und Zuverlässigkeit getroffen.

Für dieses SHX Gerät gewähren wir eine Garantiezeit von 2 Jahren ab Kaufdatum gültig in Österreich und Deutschland!

Sollten in diesem Zeitraum wider Erwarten dennoch Servicearbeiten an Ihrem Gerät notwendig sein, garantieren wir Ihnen hiermit eine kostenlose Reparatur (Ersatzteile und Arbeitszeit) oder (nach Ermessen der Firma Schuss) das Produkt auszutauschen. Sollten weder Reparatur noch Tausch aus wirtschaftlichen Gründen möglich sein, behalten wir uns das Recht vor, eine Zeitwertgutschrift zu erstellen.

Bitte wenden Sie sich auf jeden Fall als ersten Schritt an die Kundenhotline (siehe Gebrauchsanweisung – „Kontaktadressen für weitere Informationen und Serviceline“).

Wir weisen darauf hin, dass Reparaturarbeiten, die nicht durch autorisierte Vertragswerkstätten vorgenommen worden sind, die Gültigkeit dieser Garantie sofort beenden.

Von dieser Garantie nicht umfasst sind:

• Schäden aufgrund von Nichtbeachtung der Bedienungsanleitung
• Reparatur oder Tausch von Teilen aufgrund üblicher Verschleißerscheinungen
• Geräte, die - auch nur teilweise - gewerblich genutzt werden
• durch äußeren Einfluss mechanisch beschädigte Geräte (Sturz, Stoß, Bruch, unsachgemäßer Gebrauch etc.) sowie Abnutzungserscheinungen ästhetischer Art

- Geräte, die unsachgemäß behandelt wurden

- Geräte, die nicht von unserer autorisierten Servicewerkstätte geöffnet wurden

- Nicht erfüllte Konsumentenerwartungen

- Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind

- Geräte, bei denen die Typenbezeichnung und/oder Seriennummer am Gerät geändert, gelöscht, unleserlich gemacht oder entfernt worden ist

• Defekte aufgrund außerordentlicher Verschmutzung

- Dienstleistungen außerhalb unserer Vertragswerkstätten, die Transportkosten zu einer Vertragswerkstatt oder an uns und retour sowie die damit verbundenen Risiken

Wir weisen nachdrücklich darauf hin, dass innerhalb der Garantiezeit bei Bedienungsfehlern oder wenn kein Fehler festgestellt wurde ein Pauschalbetrag von € 60.- (indiziert Basis VPI 2015, Juni 2020) in Rechnung gestellt wird.

Durch die Erbringung einer Garantieleistung (Reparatur oder Austausch des Gerätes) wird die absolute<Garantiedauer von 2 Jahren ab Kaufdatum nicht verlängert.

Die 2 Jahres Garantie gilt nur gegen Vorlage des Kaufbelegs (muss Name und Anschrift des Händlers sowie die vollständige Gerätebezeichnung enthalten) und des dazugehörigen Garantiezertifikats, auf dem die Gerätetype sowie die Seriennummer (am Karton und auf der Geräterück- bzw. Unterseite ersichtlich) zu vermerken sind! Ohne Vorlage des Garantiezertifikats gilt nur die gesetzliche Gewährleistung!

Wir weisen ausdrücklich darauf hin, dass die gesetzlichen Gewährleistungsrechte durch diese Garantie nicht berührt werden und unvermindert fortbestehen.

Eine Schadenersatzpflicht seitens Schuss Home Electronic GmbH sowie deren Erfüllungsgehilfen besteht nur bei Vorliegen grober Fahrlässigkeit oder Vorsatz. Ausgeschlossen ist jedenfalls die Haftung für entgangenen Gewinn, erwartete, aber nicht eingetretene Ersparnisse, Folgeschäden und Schäden aus Ansprüchen Dritter.

Die Kontaktadresse der jeweiligen Servicewerkstätte finden Sie auf unserer Homepage www.schuss-home.at. Herzliche Gratulation zu Ihrer Wahl. Wir wünschen Ihnen viel Freude mit Ihrem SHX Gerät!

ANSCHRIFT

SHX Vertrieb

Schuss Home Electronic GmbH

A-1140 Wien, Scheringgasse 3

Tel.: [phone]

Typenbezeichnung:

Seriennummer:......
