BEDIENUNGSANLEITUNG 29321 Märklin

1. Bestimmungsgemäße Verwendung 3
   2.Sicherheitshinweise3
   3.Lieferumfang3
2. Technische Daten 4
3. Hinweise zur ersten Inbetriebnahme 4
   6.Vorbereitungen4
   7.Inbetriebnahme6
4. Funktionen der Lokomotive 7
   9.Betriebshinweise7
5. Funktionsstörungen 7
6. Reinigung und Wartung 7
7. Entsorgung 8
8. Symbole und Bedeutung 8
9. Garantie 8
10. Wartung und Instandhaltung 27
11. Ersatzteile 30

Lesen Sie die Bedienungsanleitung vor der ersten Inbetriebnahme aufmerksam durch. Die Bedienungsanleitung ist Bestandteil des Produktes und muss deshalb aufbewahrt sowie bei Weitergabe des Produktes an Dritte mitgegeben werden.

wir freuen uns, dass Sie sich für ein Produkt aus dem Hause Märklin entschieden haben. Mit seiner über 150jährigen Firmengeschichte beweist Märklin jeden Tag aufs Neue, dass jedes einzelne Produkt für Tradition, Qualität, technische Innovationen und eine erfolgreiche Marktführerschaft steht. Sie sehen, dass viele Argumente für Märklin sprechen.

Wir wünschen Ihnen viel Spaß und Freude mit Ihrem neuen Märklin-Produkt, das wir mit größter Sorgfalt und Leidenschaft für Sie gefertigt haben. Sollten Sie Anregungen und Ideen haben, stehen wir Ihnen gerne jederzeit zur Verfügung.

Ihr Märklin-Team

1. Bestimmungsgemäße Verwendung

Dieses Produkt ist eine Modelleisenbahn für Kinder ab 3 Jahren in der Spurweite H0 (Maßstab 1:87).

• Der Zug kann auf Modellbahnanlagen, welche mit dem Märklin-C-Gleis (siehe Packungsinhalt) ausgestattet sind, betrieben werden.
• Der Zug kann auf H0 K-Gleisen betrieben werden.

2. Sicherheitshinweise

Lesen Sie unbedingt die folgenden Sicherheitshinweise vor dem ersten Einsatz eines Märklin-Produktes.

Schaltnetzteile für Spielzeuge sind nicht dazu geeignet, als Spielzeug benutzt zu werden.
■ Die Benutzung muss unter ständiger Überwachung der Eltern erfolgen.
- Weisen Sie Ihre Kinder unbedingt darauf hin, das Schaltnetzteil nur entsprechend seiner Bestimmung zu verwenden.
- Weisen Sie Ihre Kinder unbedingt auf die Gefahren des Haushaltsstromnetzes hin.
- Überprüfen Sie optisch in regelmäßigen Abständen (je nach Häufigkeit des Spielbetriebes) wenigstens 1 x pro Woche das Schaltnetzteil und seine Anschlussleitung im vom Haushaltsstromnetz getrennten Zustand auf Beschädigung. Beim geringsten Verdacht einer Beschädigung darf das Schaltnetzteil erst nach der Reparatur durch den Märklin-Reparatur-Service weiterverwendet werden.
- Das Schaltnetzteil darf nur an eine Netzsteck-dose mit der auf dem Typenschild des Schaltnetzteils angegebenen Netzspannung angeschlossen werden.

• Das Schaltnetzteil ist ausschließlich zum Gebrauch in trockenen Räumen bestimmt.
• Das Schaltnetzteil ist kein Spielzeug. Es dient zur Stromversorgung der Modellbahnanlage.
• Beim Transport des Schaltnetzteiles darf dieses nie am Anschlusskabel gehalten werden.
• Das Produkt darf nur in geschlossenen Räumen verwendet werden.
• Setzen Sie das Produkt keiner direkten Sonneneinstrahlung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus.
• Lagern Sie das Produkt nicht unter direkter Sonneneinstrahlung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit.
  • Die Lok darf nur aus einer Leistungsquelle versorgt werden.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• ACHTUNG! Sollte ein Schaden an einem Fahrzeug des Zuges aufgetreten sein, darf das beschädigte Fahrzeug nicht mehr weiter verwendet werden.

2.1 Wichtige Hinweise

• Die Bedienungsanleitung ist Bestandteil des Produktes und muss deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.
• Es darf nur das beiliegende Schaltnetzteil 66201 verwendet werden.
• Wartung, Instandhaltung und Reparaturen dürfen nur durch Erwachsene durchgeführt werden.
  • Die Lokomotive darf im Spielbetrieb nur mit aufgesetztem Gehäuse benützt werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

3. Lieferumfang

Zug 4-teilig

12 gebogene C-Gleise 24130
2 gebogene C-Gleise 24224
4 gerade C-Gleise 188 mm 24188
1 Basisstation C-Gleis 188 mm 194548
7 gerade C-Gleise 172 mm 24172
1 Weiche C-Gleis links 24611
1 Weiche C-Gleis rechts 24612
1 Schaltnetzteil 66201
1 IR-Controller 179881
2 Batterien Type AAA/LR 03 1,5V
1 Planierraupe

Bedienungsanleitung D UK F NL

Bedienungsanleitung E I S DK

Garantieurkunde

4. Technische Daten

Schaltnetzteil: Eingang 230V AC,

Ausgang 18V DC/18VA

Spannungsversorgung Zug: max 22 V

Leistungsaufnahme Zug: max 13 VA

Spurweite H0 (Maßstab 1:87)

4.1 Überlastschutz

Eine eingebaute Überlastsicherung schützt das Schaltnetzteil bei Überlastung oder Kurzschluss vor Beschädigungen. Die Lokomotiven bleiben alle stehen (siehe Punkt 10, Seite 7.).

5. Hinweise zur ersten Inbetriebnahme

• Schaltnetzteil darf noch nicht in die Netzsteck-dose eingesteckt werden.
  • Anlage gemäß Punkt 6 aufbauen.

6. Vorbereitungen

6.1 Gleisanschluss und Aufbau

Beim Aufbauen bitte die Gleisnummern und Reihenfolge beachten!

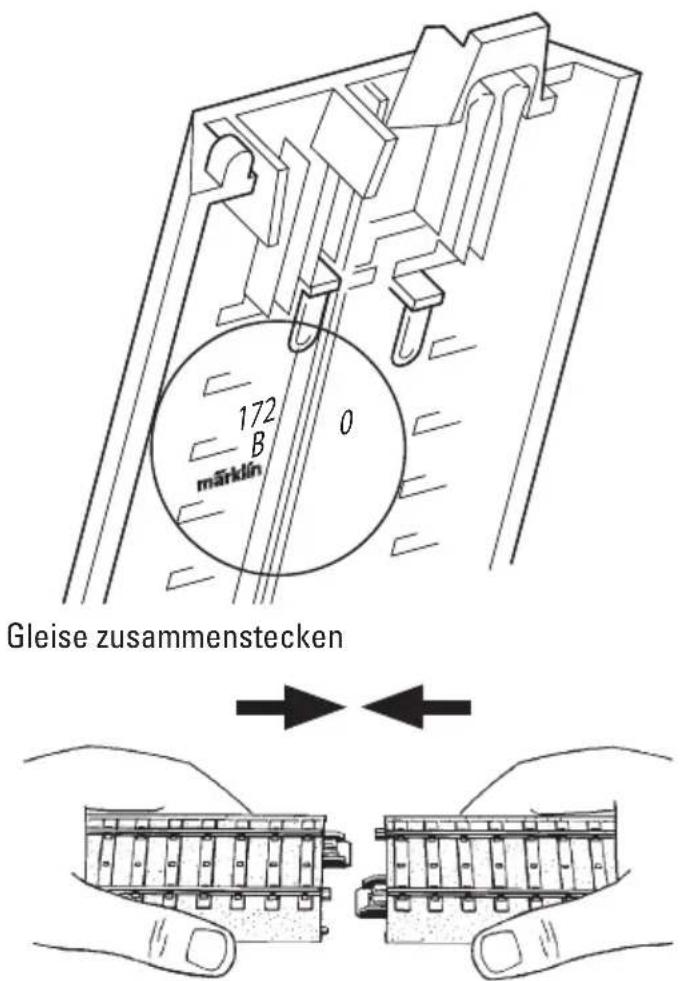

172 B märklin 0 Gleise zusammenstecken

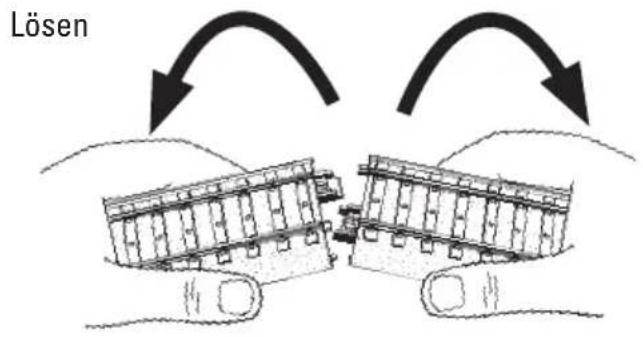

Lösen

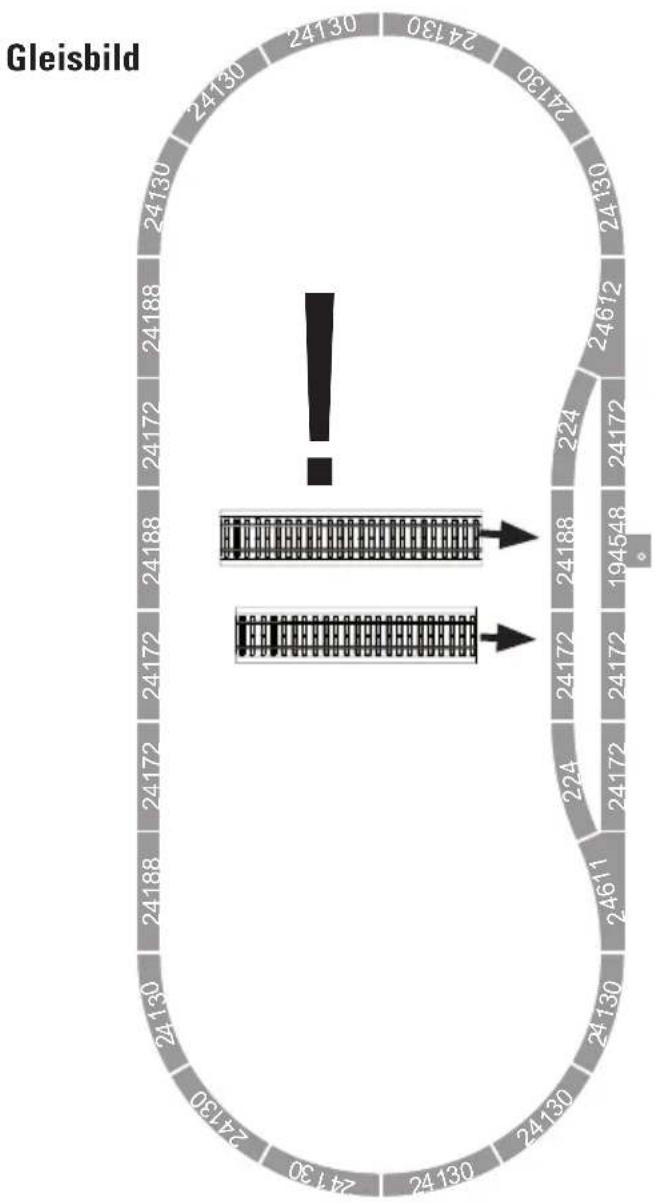

Gleisbild 24130 24130 24130 24130 24130 24130 24130 24130 24130 24130 24130 24130 24130 24130 24130 24130 24130 24612 24172 24188 24172 24172 24172 24172 24172 24172 24172 24172 24172 24172 24172 24172 24172 24172 24172 24172 24172 24611 24130 24130 24130 24130 24130 24130 24130 24130 24130 24130 24130 24130 24130 24130 24130 24130 24548 224 224 224 224 224 224 224 224 224 224 224 224 224 224 224 224 224 224 224 224 224 224 224 224

6.2 Schaltnetzteil • IR-Controller • Basisstation

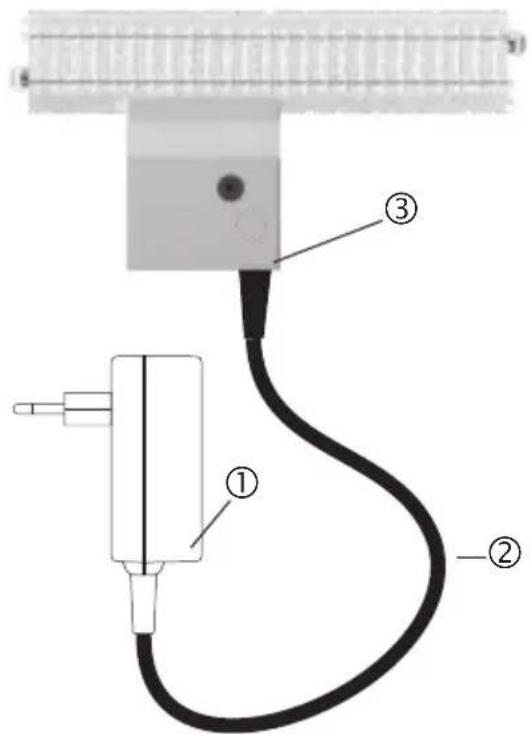

1 – Schaltnetzteil
2 – Anschlusskabel
3 – Basisstation mit Buchse
4 - Linse

Basisstation

6.3 Anschluss der Basisstation

Wichtiger Hinweis:

Der Anschluss der Basisstation darf nur an das beiliegende Schaltnetzteil erfolgen. Eine Verwendung anderer Schaltnetzteile oder Transformatoren ist nicht zulässig!

Die Basisstation benötigt das Schaltnetzteil zur Leistungsversorgung. Daher muss nur das Schaltnetzteil (1) mit dem Kabel (2) an die Buchse der Basisstation (3) gesteckt werden.

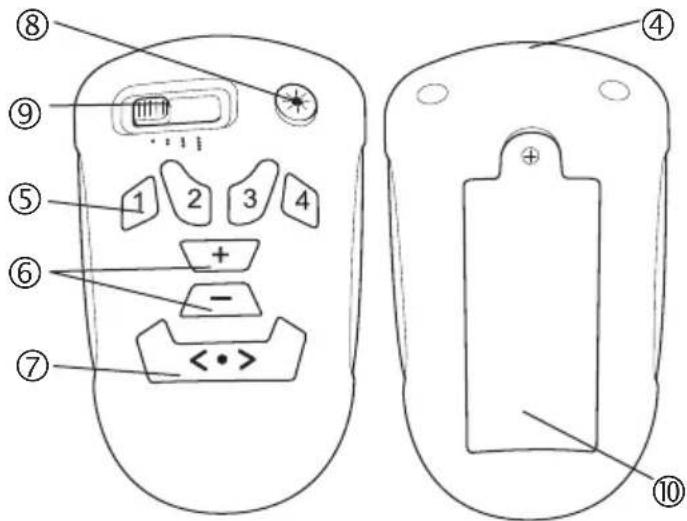

6 – Geschwindigkeitsregler

7 – Fahrtrichtung ändern

8 - Lichttaste

9 – Adresswahlschalter

10 - Batteriefach

6.5 Inbetriebnahme des IR-Controller

Vor Inbetriebnahme des Steuergerätes müssen zuerst 2 Batterien des Types AAA eingelegt werden. Siehe nachfolgende Illustration.

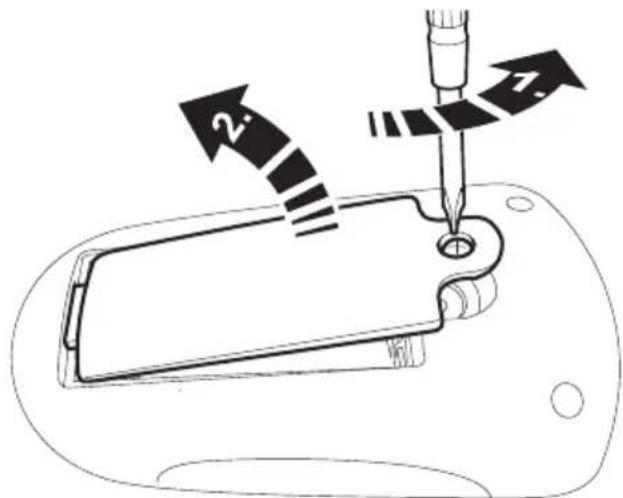

Batteriefach aufschrauben und abheben.

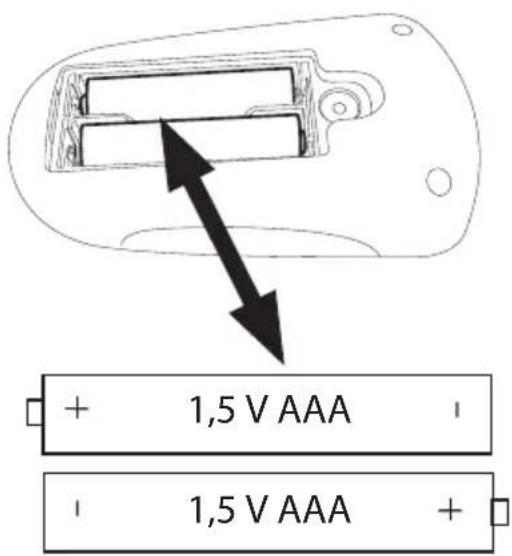

2 x Batterien Type AAA (Micro) gemäß Zeichnung einlegen.

1,5 V AAA 1,5 V AAA

Batterien nur paarweise einlegen oder tauschen!

Polarität beachten!

Hinweise zu Batterien und wiederaufl ad- baren Akkus

• Nicht aufl adbare Batterien dürfen nicht aufgeladen werden.
  • Aufl adbare Batterien (Akkus) vor dem Laden

aus dem Spielzeug nehmen.

• Aufladbare Batterien (Akkus) nur unter Aufsicht Erwachsener laden.
• Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.
• Batterien mit der richtigen Polarität einlegen.
• Kontakte dürfen nicht kurzgeschlossen werden.
• Erschöpfte Batterien aus dem Spielzeug herausnehmen.
• Batterien gehören nicht in den Hausmüll.
• Jeder Verbraucher in der EG ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben. Die Batterien werden dadurch einer umweltschonenden Entsorgung zugeführt.
• Batterien, die Schadstoffe enthalten, sind durch chemische Symbole gekennzeichnet (Cd = Cadmium, Hg = Quecksilber, Pb = Blei).

Bitte bewahren Sie diese Bedienungsanleitung auf. Sie enthält wichtige Informationen.

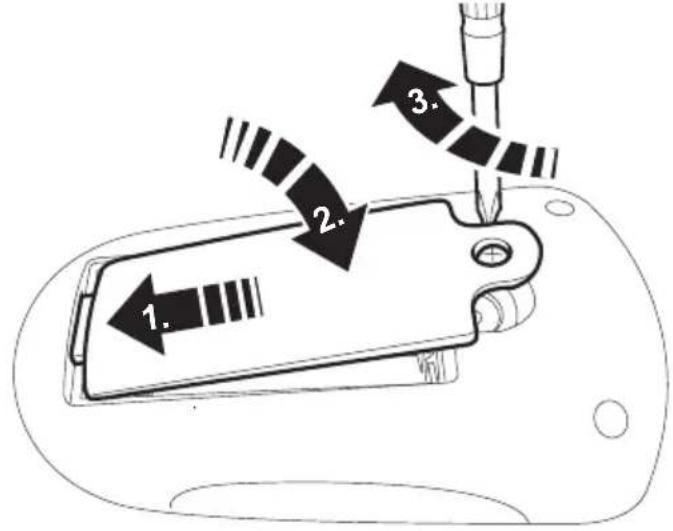

Batteriefachdeckel auflegen und festschrauben.

1. 2. 3.

7. Inbetriebnahme

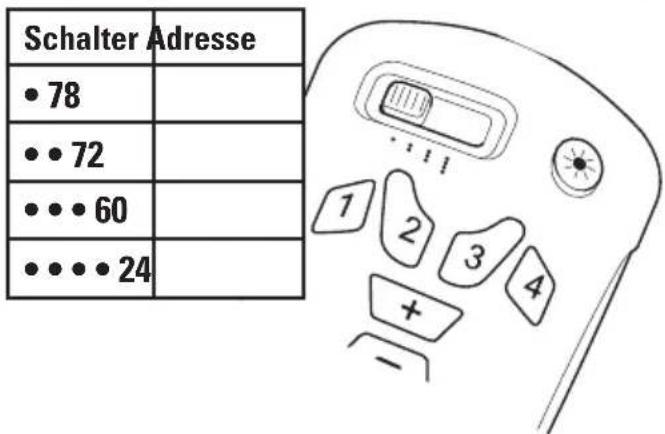

7.1 Adresse auswählen:

(Die jeweilige Adresse entnehmen Sie bitte Abs. 8).

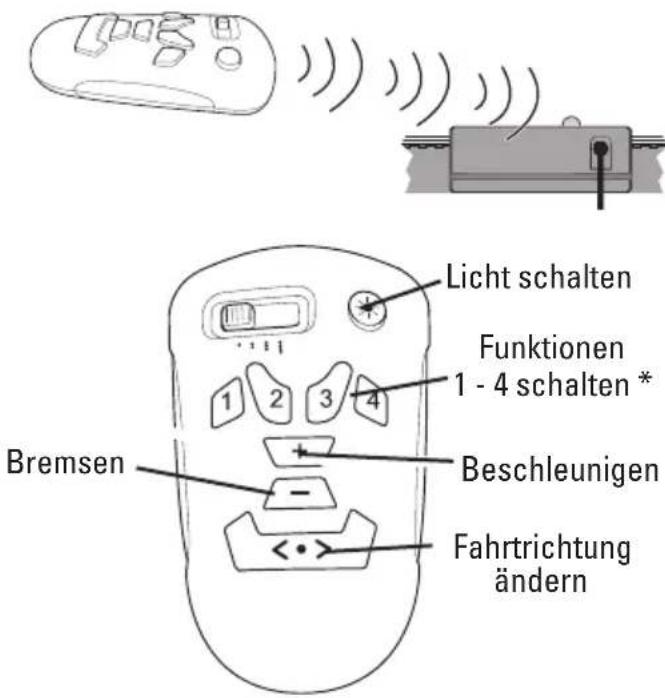

Richtige Adresse gewählt? (siehe Punkt 8) IR-Controller mit der Linse in Richtung der Basis- station halten. Gewünschte Taste betätigen.

Licht schalten Funktionen 1 - 4 schalten * Bremsen Beschleunigen Fahrtrichtung ändern

* wenn Lok dafür vorgesehen

Wenn nach dem letzten Befehl 3 Minuten lang kein weiterer Befehl ausgesendet wird, schaltet aus Sicherheitsgründen die Basisstation die Gleisspannung ab.

Sobald Sie den IR-Controller danach wieder aktivieren, schaltet sich die Basisstation selbstständig ein.

Wird ein Kurzschluss verursacht, schaltet die Basisstation sich ab und schaltet sich nach Beseitigung der Störung selbstständig wieder ein.

7.2 Adresse ändern:

Sollten Sie 2 Lokomotiven mit derselben Adresse besitzen, können Sie die Adresse einer Lokomotive wie folgt ändern:

Trafo ausstecken und nur die zu programmierende Lok darf auf dem Gleis stehen. Schieben Sie den Adresswahlschalter auf die gewünschte Adresse. Drücken Sie die Taste „Fahrtrichtung ändern“. Halten Sie diese gedrückt, während die Linse des IR-Controllers zur Basisstation zeigt und Sie den Transformator wieder einstecken.

Sobald die Beleuchtung leuchtet bzw. blinkt, die Taste loslassen. Mit dem Einschalten der Beleuchtung bzw. dem Blinken wird der Programmiervorgang angezeigt. Sobald das Licht erlischt, ist die Programmierung abgeschlossen. Die Lok kann nun mit der neuen Adresse gefahren werden.

8. Funktionen der Lokomotive

• Erkennung der Betriebsart: automatisch.
  • Einstellbare Adressen: 1 - 255
• Adresse ab Werk: 78 ^=
• Spitzenbeleuchtung, im Digitalbetrieb schaltbar.
  • ABV—Veränderbare Anfahr-/Bremsverzögerung.
  • Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsverzögerung, Höchstgeschwindigkeit): Über Control Unit, Mobile Station oder Central Station.

8.1 Funktion schalten

Der IR-Controller kann 5 digitale Funktionen der Lokomotiven auslösen.

Schaltbare Funktionen
Spitzenbeleuchtung
ABV, aus Funktion 4

8.2 Lok steuern

Der IR-Controller bezieht sich immer nur auf die Lokomotive, die gerade am Adresswahlschalter angewählt ist. Alle sonstigen Fahrzeuge fahren weiter mit der zuletzt für sie vorgegebenen Geschwindigkeit.

Hinweis: Wird eine neue Adresse angewählt und der IR-Controller steht auf einer beliebigen

Geschwindigkeitsposition, dann fährt die gerade abgewählte Lokomotive mit dieser zuletzt eingestellten Geschwindigkeit weiter. Erst nach einem erneuten Anwählen dieser Lokadresse kann die Lok wieder gesteuert werden.

Nach dem Umschalten auf eine neue Adresse dauert es noch einen kurzen Moment, bis die neu gewählte Lok auch tatsächlich gesteuert werden kann. Durch diese Eigenschaft ist es möglich, beim Umstellen der Adresse über andere Adressen hinweg zu gehen, ohne dass die zu diesen Adressen gehörigen Lokomotiven von der aktuellen Stellung des IR-Controllers beeinflusst werden. Die Lokomotive wird mit den zuletzt verwendeten Einstellungen übernommen. Die Lokomotive reagiert nun auf das Steuergerät.

9. Betriebshinweise

Betrieb mit 2 Zügen

Es darf nur ein Schaltnetzteil und eine Basisstation verwendet werden.
Das beiliegende Schaltnetzteil reicht zur Versorgung von max. 2 Zügen.

Mit dem Schalter am Controller lässt sich die jeweilige zu steuernde Lokomotive auswählen (siehe Abs. 7 und 8).

10. Funktionsstörungen

• Fährt der Zug nicht, prüfen Sie, ob die Anschlüsse gemäß Punkt 6 angeschlossen sind.
• Prüfen Sie, ob die Batterien im IR-Controller richtig eingelegt sind bzw. leer sind.
• Prüfen Sie, ob ein Kurzschluss, eine Überlastung auf der Anlage besteht oder ein Fahrzeug entgleist ist. Beseitigen Sie den Kurzschluss bzw. die Überlast durch reduzieren der Stromverbraucher (Lokomotiven, beleuchtete Wagen etc.), setzen Sie das entgleiste Fahrzeug wieder auf die Schiene.
• Ist die Lokomotive beschädigt, die Lokomotive nicht mehr verwenden. Ist ein anderes Fahrzeug beschädigt, dieses aus dem Zug nehmen und nicht mehr verwenden.

11. Reinigung und Wartung

• Kontrollieren Sie, ob sich Haare oder Schmutz an den Achsen befinden und entfernen Sie diese Verunreinigung gegebenenfalls mit Hilfe einer Pinzette von den Achsen.
  • Der Zug kann mit einem trockenen, fusselfreien

Tuch abgerieben werden.

- Weitere Wartungshinweise finden Sie unter Punkt 15.

12. Entsorgung

Hinweise zum Umweltschutz: Produkte, die mit dem durchgestrichenen Mülleimer gekennzeichnet sind, dürfen am Ende ihrer Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern müssen an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Bedienungsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei Ihrer Gemeindeverwaltung die zuständige Entsorgungsstelle.

Batterien gehören nicht in den

Hausmüll! Jeder Verbraucher in der EU ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner

Gemeinde oder im Handel abzugeben. Die Batterien werden dadurch einer umweltschonenden Entsorgung zugeführt.

Batterien, die Schadstoffe enthalten, sind durch chemische Symbole gekennzeichnet

13. Symbole und Bedeutung

CE zeigt die Einhaltung aller grundlegenden Sicherheits- und Gesundheitsanforderungen an.

Transformer-Spielzeug

max. 22 V \~

Bemessungsspannung

14. Garantie

Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde.

- Für Reparaturen wenden Sie sich bitte an Ihren Märklin-Fachhändler oder an

Gebr. Märklin & Cie. GmbH

Reparaturservice

Stuttgarter Str. 55 - 57

73033 Göppingen

Germany

Tel: [phone] (nur aus dem Inland*)

E-Mail: [e-mail]

* Anruf 49CT/Min. bei Anruf aus dem Festnetz, Handytarife können davon deutlich nach oben abweichen.

UK

Dear Customer,

Gebr. Märklin & Cie. GmbH

Reparaturservice

Stuttgarter Str. 55 - 57

73033 Göppingen

Germany

Tel: [phone]

E-Mail: [e-mail]

Cher client,

1 wissel rechts 24612

1 netvoedingsadapter 66201

1 IR-Controller 179881

2 batterijen type AAA/LR 03 1,5V

1 Bulldozers

4. Technische gegevens

Netadapter: ingang 230V AC

Gebr. Märklin & Cie. GmbH

Reparaturservice

Stuttgarter Str. 55 -57

73033 Göppingen

Germany

Tel: [phone]

E-Mail: [e-mail]

1.

1 Lichtkörper E159 107
2 Schraube E786 790
3 Schraube E786 430
4 Glühlampe E610 080
5 Steckfassung E604 180
6 Decoder progr. E105 827
7 Halteplatte É456 200
8 Motor E159 110
9 Puffer E761 720
10 Tritt E105 828
11 Steckteile E159 111
12 Lötfahne E703 510
13 Steuerung E159 109
14 Schraube E786 750
15 Druckfeder E214 330
16 Treibräder E159 108
17 Haftreifen 7 154
18 Bremsattrappe E105 824
19 Kontaktstück E214 280
20 Schleifer E206 370
21 Schraube E750 180
22 Kupplungsschacht E408 947
23 Kupplung E203 167

Hinweis: Einige Teile werden nur ohne oder mit anderer Farbgebung angeboten.

Teile, die hier nicht aufgeführt sind, können nur im Rahmen einer Reparatur im Märklin-Reparatur-Service repariert werden.

1 Light diffuser E159 107
2 Screw E786 790
3 Screw E786 430
4 light bulb E610 080
5 Bulb socket E604 180
6 Decoder E105 827
7 Holding clip E456 200
8 Motor E159 110
9 Buffer E761 720
10 Step E105 828
11 Separately applied parts E159 111
12 Solder point E703 510
13 Valve gear and rods E159 109
14 Screw E786 750
15 Spring E214 330
16 Wheels E159 108
17 Traction tire 7 154
18 Brake rigging E105 824
19 Contact piece E214 280
20 Pickup shoe E206 370
21 Screw E750 180
22 Coupler pocket E408 947
23 Coupler E203 167
