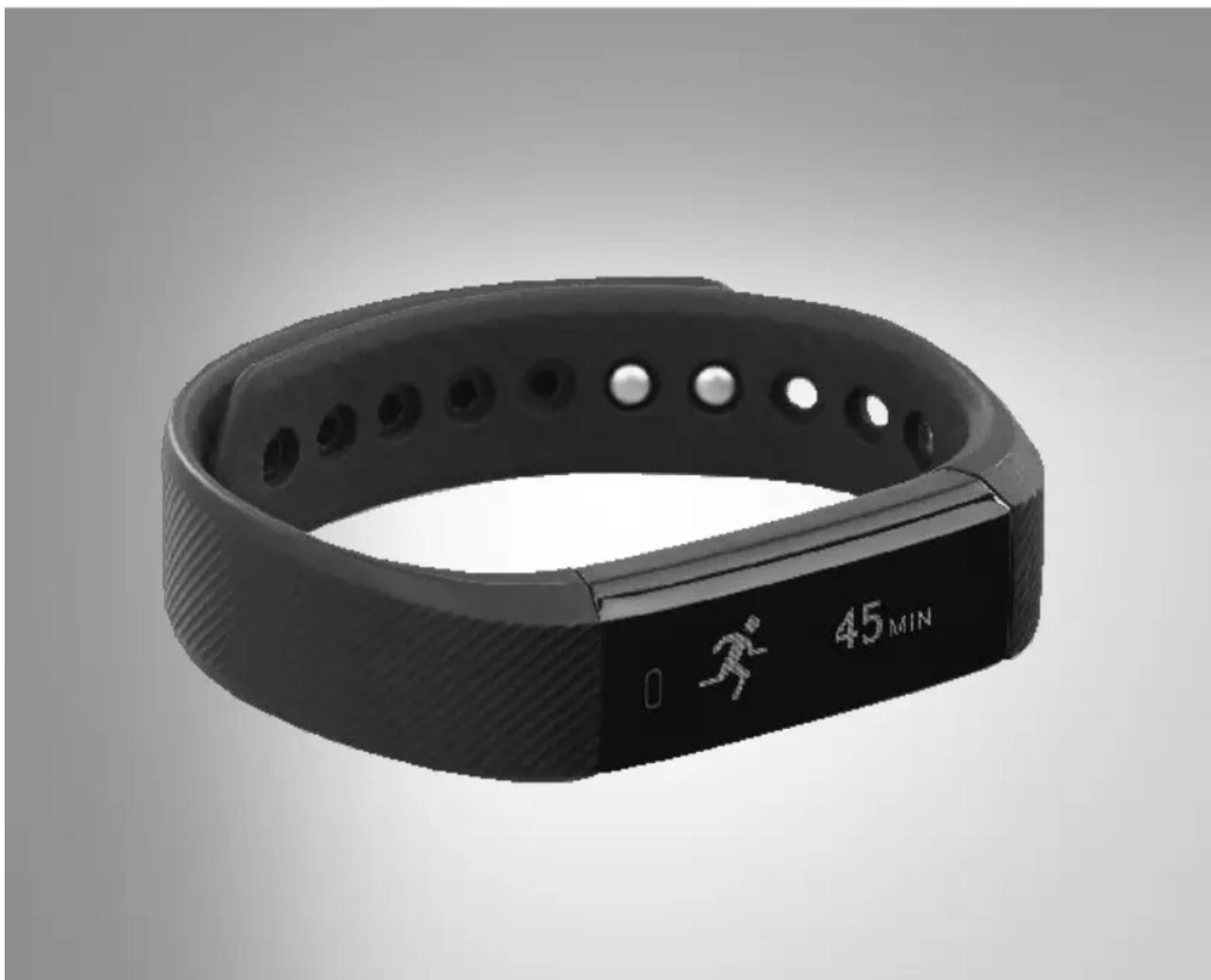

BEDIENUNGSANLEITUNG FBT-45 Newgen Medicals

Mit Bluetooth, Benachrichtigung, Pulsmesser, OLED-Touch-Display, IP67

Bedienungsanleitung

Ihr neues Fitness-Armband....3

Lieferumfang....3

Wichtige Hinweise zu Beginn 4

Sicherheitshinweise....4

Wichtige Hinweise zur Entsorgung 5

Konformitätserklärung 5

Produktdetails 6

Inbetriebnahme 7

Display-Schutzfolie abziehen....7

Akku laden....7

App installieren....7

Armband anlegen 8

Fitness-Armband mit App verbinden 8

Android 8

iOS 9

Verwendung 10

Einschalten....10

Allgemeine Steuerung 10

Übersicht Display-Anzeigen.... 10

Sportmodus 11

Benachrichtigungen....12

Daten synchronisieren....12

App....13

Tab-Übersicht 13

Problemlösungen.... 14

Datenschutz....14

Technische Daten 15

Ihr neues Fitness-Armband

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank für den Kauf dieses Fitness-Armbandes. Auf dem Display lesen Sie Herzfrequenz, Schritte, zurückgelegte Strecke, Dauer und verbrauchte Kalorien ab. Dank Puls-Überwachung haben Sie die Möglichkeit besonders effektiv zu trainieren. Die gesammelten Fitnessdaten werden vom Fitness-Armband auf die App übertragen und dort ausgewertet. Sie erhalten auf Ihrem Fitness-Armband auch Benachrichtigungen von Ihrem Mobilgerät.

Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihr neues Fitness-Armband optimal einsetzen können.

Lieferumfang

• Fitness-Armband FBT-45
- Bedienungsanleitung

Zusätzlich benötigt:

• USB-Netzteil (z.B. SD-2201)
- Mobilgerät mit Android ab 4.4 / iOS ab 7.1 und Bluetooth 4.0

Empfohlene App:

- Zum Betrieb benötigen Sie eine App, die eine Verbindung zwischen Ihrem Fitness-Armband und Ihrem Mobilgerät herstellen kann. Wir empfehlen hierzu die kostenlose App VeryFit Pro.

Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite:

www.newgen-medicals.de

Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein.

Wichtige Hinweise zu Beginn

Sicherheitshinweise

• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr!
• Alle Änderungen und Reparaturen an dem Gerät oder Zubehör dürfen nur durch den Hersteller oder von durch ihn ausdrücklich hierfür autorisierte Personen durchgeführt werden.
• Öffnen Sie das Produkt nie eigenmächtig. Führen Sie Reparaturen nie selbst aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von extremer Hitze.
• Das Produkt ist gegen zeitweiliges Untertauchen geschützt. Tauchen Sie es niemals in andere Flüssigkeiten als Wasser. Setzen Sie es keinem großen Wasserdruck aus.
• Erhitzen Sie den integrierten Akku nicht über 60 °C und werfen Sie ihn nicht in Feuer: Feuer-, Explosions- und Brandgefahr!
• Schließen Sie den integrierten Akku nicht kurz.
• Versuchen Sie nicht, Akkus zu öffnen.
• Bleiben Sie beim Laden des Geräts in der Nähe und kontrollieren Sie regelmäßig dessen Temperatur. Brechen Sie den Ladevorgang bei starker Überhitzung sofort ab. Ein Akku, der sich beim Aufladen stark erhitzt oder verformt, ist defekt und darf nicht weiter verwendet werden
• Setzen Sie den integrierten Akku keinen mechanischen Belastungen aus.
• Vermeiden Sie das Herunterfallen, Schlagen, Verbiegen oder Schneiden des Akkus.
• Entladen Sie den integrierten Akku nie vollständig, dies verkürzt seine Lebenszeit.
• Soll das Gerät längere Zeit aufbewahrt werden, empfiehlt sich eine Restkapazität des integrierten Akkus von ca. 30 % des Ladevolumens.
• Vermeiden Sie am Lagerort direkte Sonneneinstrahlung. Die ideale Temperatur beträgt 10 – 20 °C.
• Technische Änderungen und Irrtümer vorbehalten.

Wichtige Hinweise zur Entsorgung

Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.

Konformitätserklärung

Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-4496-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU und der Funkanlagen-Richtlinie 2014/53/EU befindet.

Kulcan, A.

Qualitätsmanagement

Dipl. Ing. (FH) Andreas Kurtasz

Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support.

Geben Sie dort im Suchfeld die Artikelnummer NX-4496 ein.

CE

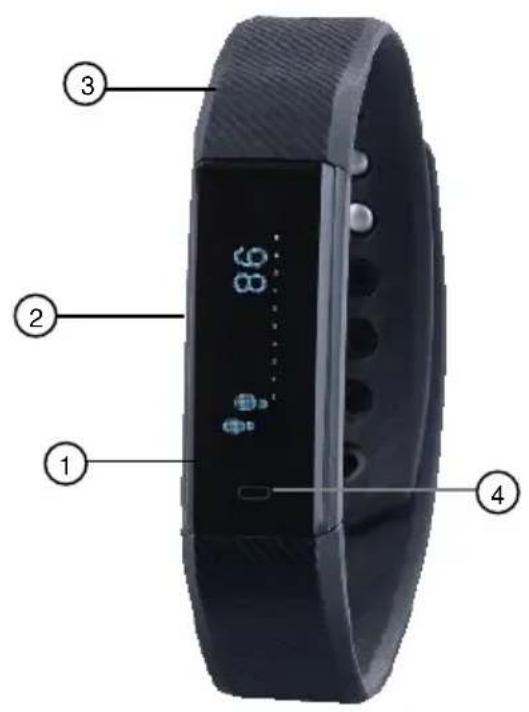

Produktdetails

① ② ③ 86 ④

1. Lade-LED
2. Display
3. Armband

4. Funktions-Feld

5. Verschluss

6. Herzfrequenz-Sensor
7. USB-Stecker

Inbetriebnahme

Display-Schutzfolie abziehen

Ziehen Sie die Display-Schutzfolie ab.

Akku laden

HINWEIS:

Laden Sie den integrierten Akku vor dem ersten Gebrauch vollständig auf!

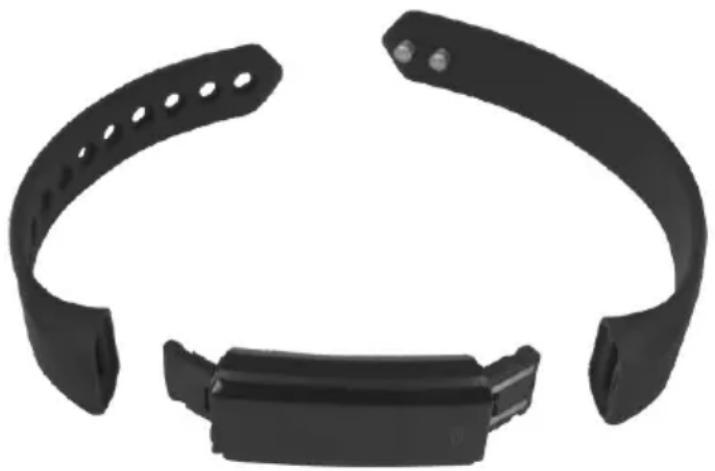

1. Ziehen Sie die beiden Armbandhälften vorsichtig vom Display ab.

1. Verbinden Sie den USB-Stecker des Displays (Seite mit goldenen Kontaktpunkten) mit einem geeigneten USB-Netzteil.
2. Die Lade-LED am Display leuchtet, eine Lade-Animation wird abgespielt. Das Display erlischt nach kurzer Zeit.

HINWEIS:

Tippen Sie auf das Funktions-Feld, um den aktuellen Ladestatus anzuzeigen.

1. Trennen Sie das Display von der Stromversorgung, sobald die Lade-LED erlischt und die Ladeanimation still steht und 100 % anzeigt.

2. Schieben Sie die beiden Armbandhälften wieder auf das Display.

App installieren

Zum Betrieb benötigen Sie eine App, die eine Verbindung zwischen Ihrem Fitness-Armband und Ihrem Mobilgerät herstellen kann. Wir empfehlen hierzu die kostenlose App VeryFit Pro. Suchen Sie diese im Google Play Store (Android) oder App-Store (iOS) und installieren Sie sie auf Ihrem Mobilgerät.

Armband anlegen

Tragen Sie Ihr Fitness-Armband etwa 2 cm über dem Handwurzelknochen. Legen Sie das Armband etwas fester an, als Sie es bei einer Uhr tun würden, damit der Puls gut gemessen werden kann.

Fitness-Armband mit App verbinden

In der App werden die von Ihrem Fitness-Armband gesammelten Daten ausgewertet und gespeichert.

HINWEIS:

Das Mobilgerät muss über mindestens Bluetooth 4.0 verfügen. Bei älteren Bluetooth-Versionen ist eine Kopplung der Geräte nicht möglich.

Android

1. Aktivieren Sie die Bluetooth-Funktion Ihres Mobilgeräts.
2. Schalten Sie Ihr Fitness-Armband ein, indem Sie auf das Funktions-Feld tippen. Das Display leuchtet, Uhrzeit, Datum und Akkustand werden angezeigt.
3. Öffnen Sie die App VeryFit Pro. Gestatten Sie gegebenenfalls die Zugriffsberechtigungen.
4. Wischen Sie drei Mal von links nach rechts, tippen Sie dann auf Verwenden.
5. Lesen Sie dich die Informationstexte gut durch. Tippen Sie dann auf Zustimmung.
6. Gestatten Sie gegebenenfalls die Standort-Freigabe. Sollte die GPS-Funktion noch nicht aktiviert sein, werden Sie in der App dazu aufgefordert. Tippen Sie auf Öffnen, aktivieren Sie die GPS-Funktion Ihres Mobilgeräts und kehren Sie mit der Zurück-Taste zur App zurück.
7. Tippen Sie in der Liste der gefundenen Geräte auf Ihr Fitness- Armband (NX4496). Neben dem Gerät wird nach erfolgreicher Verbindung ein Häkchen angezeigt.

HINWEIS:

Sollte Ihr Fitness-Armband nicht in der Liste angezeigt werden, tippen Sie auf Aktualisieren und suchen Sie erneut.

1. Tippen Sie unten auf Gerät verbinden bestätigen. Die Geräte werden verbunden, eine Erfolgsmeldung wird kurz eingeblendet.
2. Legen Sie ein Benutzerprofil an. Geben Sie nacheinander Geschlecht, Geburtsjahr, Körpergröße, Gewicht, Sportziel, Schlafziel und Zielgewicht ein. Tippen Sie nach jeder Eingabe unten auf den Pfeil nach rechts.

HINWEIS:

Nach Einstellung des Geburtsjahres muss noch die gewünschte Einheit gewählt werden (Metrisch / Imperial).

1. Nach der Erstellung des Benutzerprofils gelangen Sie zur Hauptseite der App. Die Daten werden synchronisiert.

iOS

1. Aktivieren Sie die Bluetooth-Funktion Ihres Mobilgeräts.
2. Schalten Sie Ihr Fitness-Armband ein, indem Sie auf das Funktions-Feld tippen. Das Display leuchtet, Uhrzeit, Datum und Akkustand werden angezeigt.
3. Öffnen Sie die App VeryFit Pro. Gestatten Sie gegebenenfalls das Senden von Mitteilungen und den Standort-Zugriff.
4. Gestatten Sie den Datenzugriff auf Health, indem Sie auf die Schaltfläche neben den gelisteten Optionen tippen.
5. Tippen Sie nun oben rechts auf Erlauben.
6. Wischen Sie zwei Mal von rechts nach links, tippen Sie dann auf Verwenden.
7. Lesen Sie dich die Informationstexte gut durch. Tippen Sie dann auf Zustimmung.
8. Tippen Sie in der Liste der gefundenen Geräte auf Ihr Fitness- Armband (NX4496). Neben dem Gerät wird nach erfolgreicher Verbindung ein Häkchen angezeigt.

HINWEIS:

Sollte Ihr Fitness-Armband nicht in der Liste angezeigt werden, tippen Sie auf Aktualisieren und suchen Sie erneut.

1. Tippen Sie unten auf Gerät v...stätigen. Die Geräte werden verbunden, eine Erfolgsmeldung wird kurz eingeblendet, Ihr Fitness-Armband vibriert kurz.
2. Legen Sie ein Benutzerprofil an. Geben Sie nacheinander Geschlecht, Geburtsjahr, Körpergröße, Gewicht, Sportziel, Schlafziel und Zielgewicht ein. Tippen Sie nach jeder Eingabe unten auf den Pfeil nach rechts.
3. Nach der Erstellung des Benutzerprofils gelangen Sie zur Hauptseite der App. Die Daten werden synchronisiert.

Verwendung

Einschalten

Schalten Sie Ihr Fitness-Armband ein, indem Sie auf das Funktions-Feld tippen.

Allgemeine Steuerung

Steuerbefehl	Geräte-Teil	Aktion
Display einschalten	Funktions-Feld	antippen
Anzeige wechseln	Funktions-Feld	antippen
Menüpunkt öffnen	Funktions-Feld	angetippt halten

Übersicht Display-Anzeigen

	Uhrzeit & Datum		Gesamt-Kalorien-verbrauch
	Herzfrequenz-Messung		Gesamt-Aktivität
	Training		Wecker
	Gesamt-Schritte		Mobilgerät finden
	Gesamt-Distanz

HINWEIS

Die Display-Anzeigen „Wecker“ und „Mobilgerät finden“ stehen erst zur Verfügung, wenn die entsprechenden Funktionen in der App aktiviert wurden.

Sportmodus

1. Rufen Sie das Trainings-Display auf.

1. Halten Sie das Funktions-Feld angetippt, bis Ihr Fitness-Armband vibriert und der Countdown im Display (3-2-1) abgelaufen ist.

1. Die Stoppuhr wird angezeigt und beginnt zu laufen. Der Sportmodus ist aktiviert.

Der aktivierte Sportmodus wird im Uhrzeit & Datum-Display mit einem Figur-Symbol angezeigt:

MON 01 12:45

HINWEIS:

Während des Sportmodus kann nach wie vor durch Antippen des Funktions-Feldes die nächste Display-Anzeige aufgerufen werden.

1. Beenden Sie den Sportmodus, indem Sie das Verlassen-Display aufrufen und dann auf das Funktions-Feld tippen, bis Ihr Fitness-Armband vibriert und der Countdown im Display (3-2-1) abgelaufen ist.

Benachrichtigungen

13523600

Eingehender Anruf

...

Hello\~Hel

SMS erhalten

12:45 AM

Wecker

Aktivitäts-Alarm

Mobilgerät über 5 m entfernt (Anti-Lost)

Niedriger Akkustand

Akku wird gela- den

Akku vollständig aufgeladen

Daten synchronisieren

Die Aktivitätsdaten werden jeden Tag um 00:00 Uhr auf Null zurückgesetzt. Die Gesamtdaten werden alle sieben Tage zurückgesetzt. Verbinden Sie Ihr Fitness-Armband also mindestens einmal in der Woche mit der App. Synchronisieren Sie die Daten, indem Sie auf dem Hauptbildschirm der App auf einen freien Punkt tippen und die Seite von oben nach unten ziehen.

App

HINWEIS:

Apps werden ständig weiterentwickelt und verbessert. Es kann daher vorkommen, dass die Beschreibung der App in dieser Bedienungsanleitung nicht mehr der aktuellsten App-Version entspricht.

Tab-Übersicht

	Hauptseite (Fitness-Tab)	Aktivitätsdaten (aktuell)
		Schlafdaten (aktuell)
		Herzfrequenzdaten (aktuell)
	Details (Daten-Tab)	Aktivitätsdaten (gesamt)
		Schlafdaten (gesamt)
		Herzfrequenzdaten (gesamt)
	Gerät (Geräte-Tab)	Anrufsignal
		Bewegungserinnerung
		Weckalarm
		Benachrichtigungen
		Musiksteuerung
		Kamera
		Herzfrequenz-Erkennung
		Helle Anzeige bei Anheb...
		Mehr	Sprache einstellen
			Modus anzeigen
			Außer-Reichweite-Alarm
			Mein Telefon finden
			Herzfrequenzzonen
			Nicht-Stören-Modus
			Starte Gerät Neu
		Geräteupgrade
		Trennen
	Benutzer (Benutzer-Tab)	Tagesrang
		Ziel-Einstellungen
		Persönliche Daten
		Systemeinstellung
		Google Fit (Android)
		Streckenaufzeichnung
		Sportmodus
		Gewichtsaufzeichnung

Problemlösungen

Wecker wird in der App mit „nicht synchronisiert“ angezeigt.

- Um die in der App erstellten Weckzeiten mit Ihrem Fitnessarmband zu synchronisieren, tippen Sie in der Alarm-Liste oben rechts auf das Häkchen-Symbol. Nur synchronisierte Weckzeiten werden vom Fitnessarmband beachtet.

Wie beende ich einen aktiven Alarm?

- Ist die Alarmzeit erreicht, vibriert Ihr Fitnessarmband und das Wecker-Display wird angezeigt. Tippen Sie kurz auf das Funktions-Feld, um den aktiven Alarm zu beenden.

Datenschutz

Bevor Sie das Gerät an Dritte weitergeben, zur Reparatur schicken oder zurückgeben, beachten Sie bitte folgende Punkte:

• Löschen Sie alle Daten.
• Setzen Sie das Gerät auf Werkseinstellungen zurück.
• Entfernen Sie das Gerät aus der App (Geräte-Tab → Trennen).

Eine Erklärung, weshalb bestimmte Personendaten zur Registrierung bzw. bestimmte Freigaben zur Verwendung benötigt werden, erhalten Sie in der App.

Technische Daten

Li-Po-Akku		45 mAh
Ladestrom		5 V DC, 0,5 A
Betriebszeit		bis zu 7 Tage
OLED-Display		2,18 cm Diagonale
Bluetooth	Version	4.0
	Funkfrequenz	2.402-2.480 MHz
	Max. Sendeleistung	3,28 dBm
Datenspeicher		bis zu 7 Tage
Herzfrequenzmessung		√
Schlafanalyse		√
Schrittzähler		√
Trainingsdauer		√
Strecke		√
Kalorienverbrauch		√
Aktivitäts-Alarm		√
Wecker		√
Anti-Lost-Funktion		√
Benachrichtigungen		√
Kamera-Fernauslöser		√
Schutzart IP67		Schutz gegen zeitweiliges Untertauchen
Anschlüsse		USB-Stecker
Maße		245 x 16 x 11 mm
Gewicht		20 g

Kundenservice: 07631 / 360 - 350

Importiert von:

PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

© REV1-05.10.2018-BS//MF
