LABPS1502AN - Stabilisierte Stromversorgung VELLEMAN - Kostenlose Bedienungsanleitung

Produkttyp	Stabilisiertes Labornetzteil
Marke	Velleman
Modell	LABPS1502AN
Eingangsspannung	220-240 V~, 50/60 Hz, 300 mA, Leistungsfaktor 0.85
Leistungsaufnahme	60 W
Ausgangsspannung	0 bis 15 V
Ausgangsstrom	0 bis 2 A
Längsregelung (Spannung)	≤ 1×10⁻⁴ + 3 mV
Längsregelung (Strom)	≤ 2×10⁻³ + 3 mA
Lastregelung (Spannung)	≤ 1×10⁻⁴ + 3 mV
Lastregelung (Strom)	≤ 2×10⁻³ + 3 mA
Rauschen und Restwelligkeit	≤ 1 mV rms
Schutz	Strombegrenzung, Kurzschluss
Genauigkeit Spannungsanzeige	± 2.5 % des Skalenendwerts
Genauigkeit Stromanzeige	± 2.5 % des Skalenendwerts
Sicherung	F1AL 250V
Maximale Betriebsdauer bei Volllast	8 Stunden am Stück
Wartung	Mit einem feuchten, fusselfreien Tuch reinigen; keinen Alkohol oder Lösungsmittel verwenden
Sicherheit	Erdung erforderlich; Gehäuse nicht öffnen; Mindestbelüftung 25 mm
Reparierbarkeit	Nur die Sicherung ist vom Benutzer austauschbar; andere Teile: Händler kontaktieren
Garantie	24 Monate (gemäß den Bedingungen der Anleitung)

Häufig gestellte Fragen - LABPS1502AN VELLEMAN

Was ist der Ausgangsspannungsbereich des Netzteils?

Die Ausgangsspannung ist stufenlos von 0 bis 15 V einstellbar.

Wie stelle ich den Ausgangsstrom ein?

Drehen Sie den Stromeinstellknopf (Markierung 6), um den Ausgangsstrom von 0 bis 2 A einzustellen. Für die Verwendung als Konstantspannungsquelle drehen Sie ihn ganz nach rechts.

Kann ich das Gerät ununterbrochen bei Volllast betreiben?

Nein, das Gerät ist für maximal 8 Stunden ununterbrochenen Betrieb bei Volllast ausgelegt. Darüber hinaus besteht Überhitzungsgefahr.

Was tun bei einem Kurzschluss am Ausgang?

Das Gerät ist gegen Kurzschlüsse geschützt. Bei einem Kurzschluss schalten Sie das Netzteil aus, trennen Sie die Last und beheben Sie das Problem, bevor Sie es wieder einschalten.

Wie reinige ich das Netzteil?

Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen. Reinigen Sie es mit einem feuchten, fusselfreien Tuch. Verwenden Sie keinen Alkohol und keine Lösungsmittel. Tauchen Sie das Gerät niemals ins Wasser.

Kann ich die Sicherung selbst austauschen?

Ja, die Sicherung (F1AL 250V) ist das einzige vom Benutzer austauschbare Teil. Für andere Teile wenden Sie sich an Ihren Händler.

Welche wesentlichen Sicherheitsvorkehrungen sind zu beachten?

Immer an eine Steckdose mit Erdung anschließen. Das Gehäuse niemals öffnen. Halten Sie einen Mindestabstand von 25 mm um das Gerät für die Belüftung ein. Nicht auf brennbaren Oberflächen verwenden.

Wie verwende ich das Gerät als Konstantspannungsquelle?

Drehen Sie den Stromeinstellknopf ganz nach rechts, schalten Sie ein, und stellen Sie dann die gewünschte Spannung mit dem Spannungsknopf ein.

Wie genau sind die Spannungs- und Stromanzeigen?

Die Genauigkeit beträgt ± 2,5 % des Endwertes für beide Anzeigen.

Was tun, wenn das Gerät nicht richtig funktioniert?

Überprüfen Sie, ob die Last die Nennspannung nicht überschreitet. Stellen Sie sicher, dass die Sicherung nicht durchgebrannt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler; versuchen Sie nicht, es selbst zu reparieren.

BEDIENUNGSANLEITUNG LABPS1502AN VELLEMAN

BEDIENUNGSANLEITUNG 19

INSTRUKCJA OBSŁUGI 23

MANUAL DO UTILIZADOR 27

CE

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Das Gerät eignet sich nur für die Anwendung im Innenbereich.

Sicherung: F1AL 250V.

Kurzschlussfester Sicherheitstransformator.

Schutzleiteranschluss.

ACHTUNG - Max. 8 Stunden Dauerbetrieb bei Volllastat.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.
• Ist das Netzkabel beschädigt, so muss es durch den Hersteller oder seinen Kundendienst ausgetauscht werden.
• Das Gerät darf nur in Verbindung mit ITE-Geräten und/oder für elektrische Mess-, Steuer-, Regel- und Laborgeräte und/oder Audio-, Video- und Multimedia-Systeme und Ausrüstungen verwendet werden
• Betreiben Sie das Gerät ausschließlich an einen geerdeten Stromkreis, um das Risiko eines Stromschlags zu vermeiden

LABPS1502AN

- Demontieren oder öffnen Sie das Gehäuse KEINESFALLS. Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Außer Sicherung gibt es keine zu wartenden Teile.

- Das Gerät wird heiß während des Gebrauchs Beachten Sie, dass die Lüftungsschlitze nicht blockiert werden. Um die Lüftungsöffnungen herum muss ein Freiraum von 25 mm vorgesehen werden, um genügend Platz für die Luftzirkulation sicherzustellen. Stellen Sie das Gerät auf einen ebenen, feuerfesten Untergrund. Stellen Sie das Gerät niemals auf einen brennbaren Untergrund (z.B. Teppich, Decke usw.)

- Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät nicht verwenden. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.

- Schützen Sie das Gerät vor Staub und vor extremen Temperaturen.

- Wenden Sie bei der Bedienung keine Gewalt an. Lassen Sie das Gerät nicht fallen.

- Ziehen Sie sofort den Stecker aus der Steckdose, wenn das Gerät oder das Kabel beschädigt ist. Versuchen Sie niemals, das Gerät selber zu reparieren.

3. Allgemeine Richtlinien

- Siehe Velleman ^® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

- Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

- Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.

- Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

- Weder Velleman Group nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.

- Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

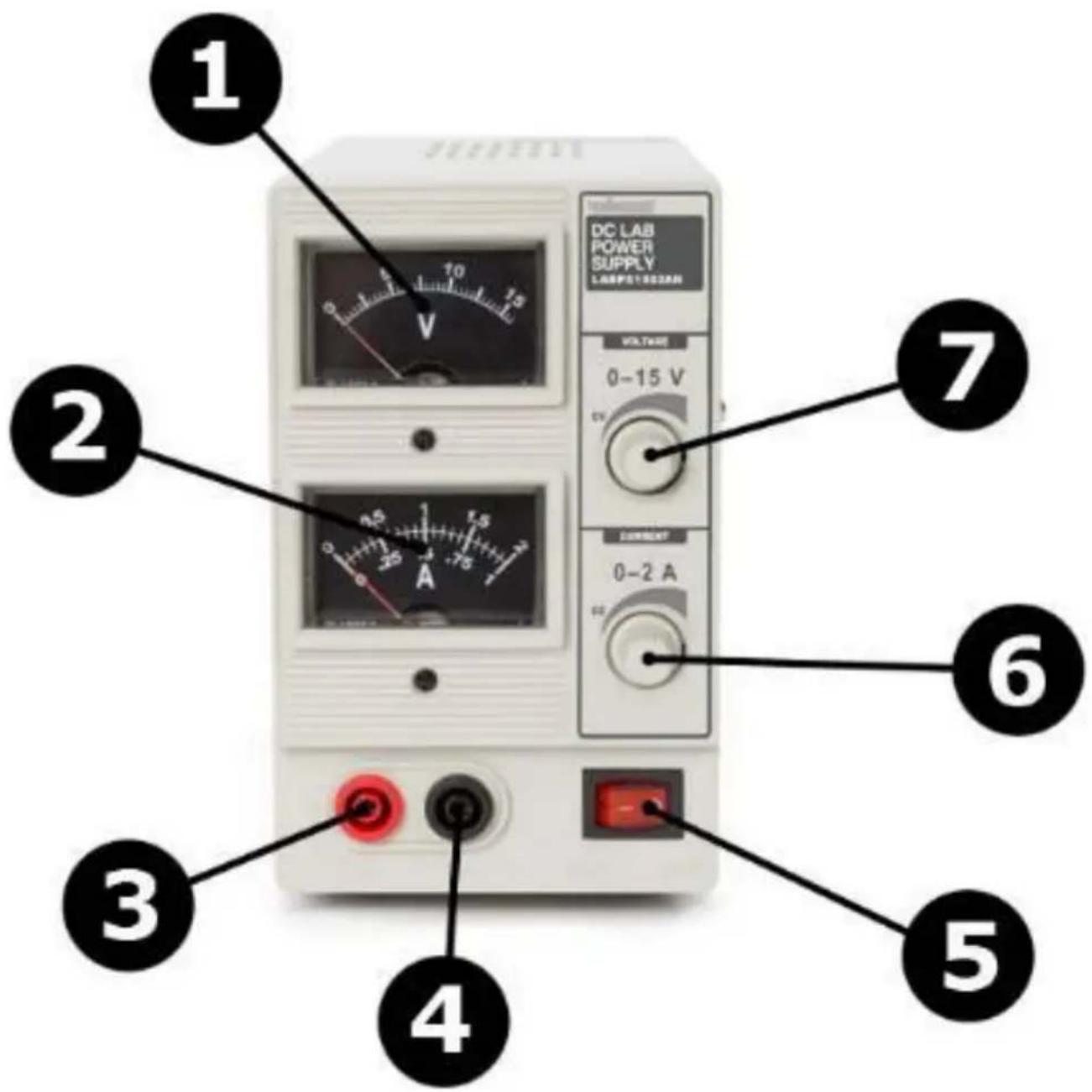

4. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

#	Funktion	Beschreibung
1	Anzeige für die Spannung	zeigt die Ausgangsspannung an
2	Anzeige für die Stromstärke	zeigt den Ausgangsstrom an
3	Anschlussbuchse Pluspol	Um die positive Buchse der Last anzuschließen
4	Anschlussbuchse Minuspol	Um die negative Buchse der Last anzuschließen
5	EIN/AUS-Schalter
6	Einstellregler für Strom	Drehschalter, um den Ausgangsstrom einzustellen
7	Einstellregler für Spannung	Drehschalter, um die Ausgangsspannung einzustellen

5. Anwendung

• Möchten Sie das Gerät als stabile Spannungsversorgung verwenden, so stellen Sie den Einstellregler für Strom auf das Maximum, indem Sie ihn nach rechts drehen. Schalten Sie nun das Gerät ein und wählen Sie die gewünschte Spannung mit dem Einstellregler für die Spannung.
• Möchten Sie das Gerät als stabile Stromversorgung verwenden, so stellen Sie den Einstellregler für Spannung auf das Maximum, indem Sie ihn nach rechts drehen. Stellen Sie den Einstellregler für Strom auf das Minimum, indem Sie ihn nach links drehen. Schließen Sie die Last an und wählen Sie den gewünschten Strom mit dem Einstellregler für Strom.
• Möchten Sie das Gerät als stabile Spannungsversorgung verwenden, dann wählen Sie die gewünschte Strombegrenzung. Stellen Sie den Einstellregler für Strom auf das Minimum, indem Sie ihn nach links drehen. Nun sollen Sie die Ausgangsbuchsen kurzschließen und den Einstellregler für Strom nach rechts drehen.
• Stellen Sie die gewünschte Strombegrenzung für den Ausgangsstrom ein.
• Für eine höhere Genauigkeit, schließen Sie ein hochgenaues Messgerät an.

Bemerkungen

• Dieses Gerät ist vor Kurzschluss geschützt. Bei Kurzschluss schalten Sie die Stromversorgung aus und lösen Sie das Problem.
• Das Gerät kann sehr warm werden, wenn Sie einen High-Power-Ausgang verwenden.
• Funktioniert das Gerät nicht mehr korrekt, dann kann der Ausgangswert die max. Nennspannung überschreiten. Beachten Sie immer die Last, um Schäden zu vermeiden.

6. Pflege und Wartung

• Vor dem Reinigen oder Warten:

o Trennen Sie das Gerät vom Netz.
o Lassen Sie das Gerät abkühlen.

• Außer Sicherung gibt es keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.
• Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft warten.

Reinigung

• Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
• Verwenden Sie einen Glasreiniger und ein sanftes Tuch, um das Gehäuse zu reinigen.
  • Tauchen Sie das Gerät nie in eine Flüssigkeit ein.

Lagerung

- Lagern Sie das Gerät an einem trockenen, gut gelüfteten, staubfreien Ort.

7. Technische Daten

Eingangsspannung.... 220-240 V\~, 50/60 Hz, 300 mA, Pf 0.85

Stromverbrauch 60 W

Ausgangsspannung 0-15 V

Ausgangsstrom 0-2 A

Netzregelung

CV ≤ 1 × 10 ^-4 + 3 mV

CC≤ 2× 10^-3 + 3mA

Lastregelung

CV ≤ 1 × 10 ^-4 + 3 mV

CC≤ 2× 10^-3 + 3mA

Restwelligkeit...... CV ≤ 1mV rms

Schutz ....Strombegrenzung

Präzision der Spannungsanzeige....± 2.5 % bei voller Skala

Präzision der Stromanzeige....± 2.5 % bei voller Skala

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman Group nv übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman Group nv besitzt das Urheberrecht für diese Bedienungsanleitung.

Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.
• Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).
• Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.
• Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.
• Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).
• Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.
• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.
• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.
• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.
• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
• Jede kommerzielle Garantie lässt diese Rechte unberührt.
  Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
