BEDIENUNGSANLEITUNG HmIP-P-DRG-DALI Homematic IP

Installations- und Bedienungsanleitung

Installation and operating manual Notice d'installation et d'emploi Manual de instalación y uso Istruzioni per l'installazione e l'uso Installatie- en bedieningshandleiding

DE DALI Gateway S. 2

EN DALI Gateway p. 28

FR DALI Gateway p. 43

ES DALI Gateway p. 60

IT Gateway DALI pag.

NL DALI Gateway pag.

94 homematic eq-3 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 LAN CALI HmIP AddL Link Channel Select HmIP-P-DRG-DALU 9 mm

Lieferumfang

Anzahl Bezeichnung

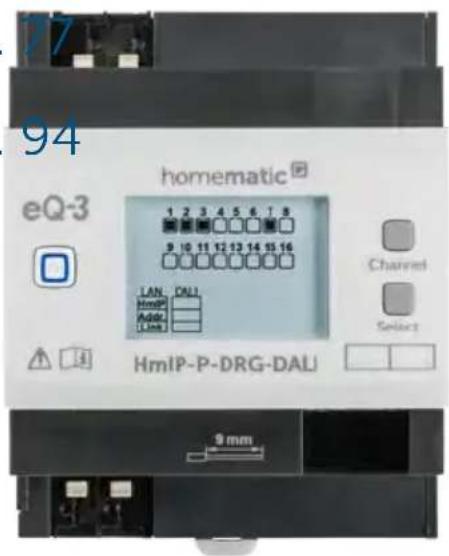

1 Homematic IP DALI Gateway
1 Netzwerkkabel
1 Bedienungsanleitung

Dokumentation © 2022 eQ-3 AG, Deutschland

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.

158529 (web)

Version 1.0 (12/2022)

B homematic® eQ-3 1 2 3 4 5 6 7 8 17 18 19 20 21 22 23 24 9 10 11 12 13 14 15 16 25 26 27 28 29 30 31 32 LAN DALI HmIP RX Addr TX Link Bus Channel Select A HmIP-P-DRG-DALI C D E F G

2

OFF

3

1 Hinweise zur Anleitung....12
2 Gefahrenhinweise....12
3 Funktion und Geräteübersicht 15
4 Allgemeine Systeminformationen....17
5 Inbetriebnahme....17
5.1 Installationshinweise....17
5.2 Montage und Installation 19
5.3 Anlernen 20
6 Bedienung 21
6.1 Bedienung angelernter DALI Geräte 21
6.2 DALI spezifische Funktionen 22
7 Fehlercodes und Blinkfolgen....23
8 Wiederherstellung der Werkseinstellungen 24
9 Wartung und Reinigung....25
10 Technische Daten 25

1 Hinweise zur Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Homematic IP Gerät in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf!

Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung.

Benutzte Symbole:

Achtung!

Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen.

2 Gefahrenhinweise

Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile. Das Öffnen birgt die Gefahr eines Stromschlages. Lassen Sie das Gerät im Fehlerfall von einer Fachkraft prüfen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Geräts nicht gestattet.

Verwenden Sie das Gerät nicht, wenn es von außen erkennbare Schäden, z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen ausweist. Lassen Sie das Gerät im Zweifelsfall von einer Fachkraft prüfen.

Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, übermäßiger Kälte und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/ -tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Beachten Sie die auf dem Gerät angegebene Abisolierlänge der anzuschließenden Leiter. Zugelassene Leitungsquerschnitte zum Anschluss an das Gerät sind: Starre Leitung: 0,75-2,5 mm²

Flexible Leitung ohne Aderendhülse: 0,75-2,5 mm²

Achten Sie bei der Installation auf die sichere Trennung zwischen Netzspannung und Ethernet sowie zwischen Ethernet und DALI. Die DALI Steuerspannung (B) ist eine Funktionskleinspannung (FELV). Das Ethernetkabel (F) ist ein SELV-Stromkreis. Diese Leitung ist durch Maßnahmen für sichere Trennung (z. B. mit horizontalen und vertikalen Trennstegen) von netzspannungsführenden Leitungen sowie dem DALI-Bus zu trennen.

Die Netzklemmen dürfen nur zum Anschluss der Netzspannung an das Gerät bzw. zum Anschluss von Verbrauchern an das Gerät verwendet werden. Das Weiter verbinden (Durchschleifen) von Leitern über die Netzklemmen des Geräts zu anderen Geräten ist nicht erlaubt!

Der Stromkreis, an dem das Gerät und die Last angeschlossen wird, muss mit einem Leitungsschutzschalter gemäß EN60898-1 (Auslösecharakteristik B oder C, max. 16 A Nennstrom, min. 6 kA Abschaltvermögen, Energiebegrenzungsklasse 3) abgesichert sein. Installationsvorschriften lt. VDE 0100 bzw. HD384 oder IEC 60364 müssen beachtet werden.

Achten Sie bei der Installation auf die sichere Trennung zwischen Netzspannung und Ethernet sowie zwischen Ethernet und DALI. Die DALI Steuerspannung ist eine Funktionskleinspannung FELV.

Achten Sie bei der Installation auf das Freischalten von sowohl DALI als auch netzspannungsführender Leitungen. Sofern ein oder mehrere Leitungsschutzschalter gefährliche Spannungen liefern, müssen diese mit einem Warnhinweis beschriftet werden oder wahlweise gekoppelt werden.

Typ, Querschnitt und Verlegung der Steuerleitung sind gemäß der Bestimmungen für 230-V-Leitungen zu verwenden. DALI und Netzspannungsadern sind in einer Leitung führbar (bspw. 5 x 1,5 mm²).

Für den sicheren Betrieb muss das Gerät in einen Stromkreisverteiler entsprechend VDE 0603, DIN 43871 (Niederspannungsunterverteilung (NSUV)), DIN 18015-x eingebaut werden. Die Montage muss auf einer Tragschiene (Hutschiene, DIN-Rail) lt. EN 60715 erfolgen. Installation und Verdrahtung sind entsprechend VDE 0100 (VDE 0100-410, VDE 0100-510 usw.) durchzuführen. Es sind die Vorschriften der Technischen Anschlussbestimmungen (TAB) des Energieversorgers zu berücksichtigen.

Vor Einbau und Anschluss des Geräts freischalten und spannungsführende Teile in der Umgebung abdecken.

Das Gerät ist nur für den Einsatz in Wohnbereichen, Geschäfts- und Gewerbebereichen sowie in Kleinbetrieben bestimmt.

Bei Einsatz in einer Sicherheitsanwendung ist das Gerät/System in Verbindung mit einer USV (unterbrechungsfreie Stromversorgung) zu betreiben, um einen möglichen Netzausfall zu überbrücken.

Jeder andere Einsatz, als der in dieser Bedienungsanleitung beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.

DALI Notbeleuchtungsanalgen werden nicht unterstützt.

3 Funktion und Geräteübersicht

Das Homematic IP DALI Gateway lässt sich einfach auf einer Hutschie- ne in einem Stromkreisverteiler montieren. Einmal installiert, lassen sich DALI Leuchten im Haushalt den Kanälen des Gateways zuordnen. Per Homematic IP Smartphone-App oder CCU3 können dann verschiedene Lichtgruppen eingerichtet werden, sodass die Leuchten bspw. über an- gelernte Funk-Taster oder Funk-Fernbedienungen sowie wahlweise die Homematic IP Smartphone-App komfortabel geschaltet werden können. Insgesamt können bis zu 32 DALI Leuchten gesteuert und zusätzlich in bis zu 16 DALI Gruppen zusammengefasst werden.

Das DALI Gateway ermöglicht den Einsatz folgender DALI Typen:

• Leuchtstofflampen (DT0)
• Entladungslampen (DT2)
• Niedervolt-Halogenlampen (DT3)
- Dimmer für Glühlampen (DT4)
- Umwandlung nach DC (0-10V, DT5)
- LED Module (DT6)
• Schaltfunktion (DT7)
- Farb- und Farbtemperatursteuerung (DT8)*
- Keine Unterstützung DALI-Notbeleuchtung

*Farbe und Farbtemperatur nur mit DT8 konfigurierbar

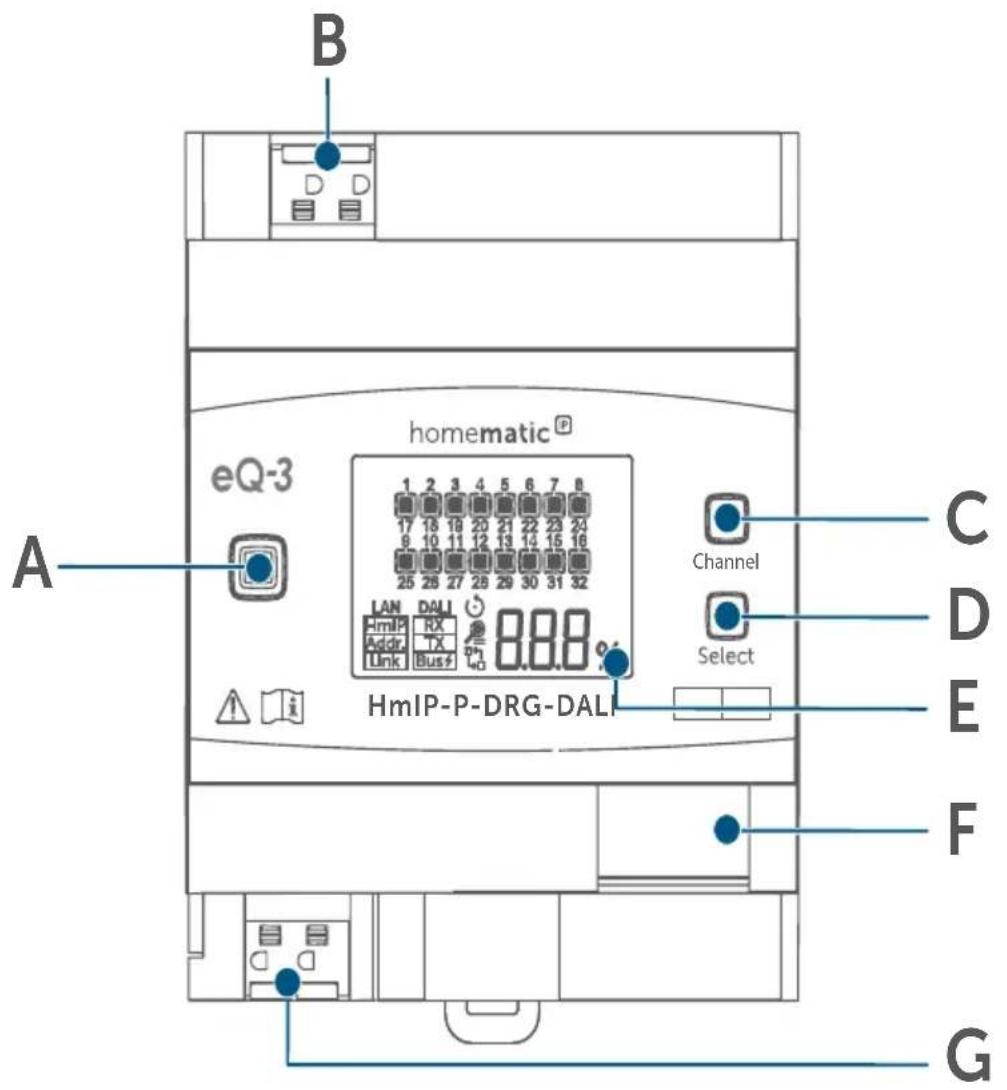

Geräteübersicht (s. Abbildung 1):

(A) Systemtaste (Anlerntaste und LED)
(B) Anschlussklemmen für DALI
(C) Channel-Taste
(D) Select-Taste

(E) LC-Display
(F) Ethernet-Anschluss
(G) Anschlussklemmen für Außen- und Neutralleiter

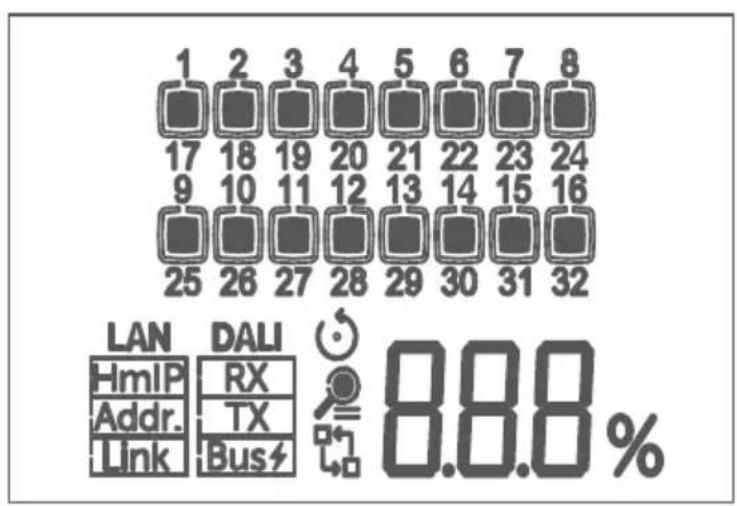

Displayübersicht:

Symbol Bedeutung
	Kanal eingeschaltet
	Kanal ausgeschaltet
	Prozentangabe (eingeschaltet, wenn der Schaltzustand angezeigt wird)
	DALI Daten werden empfangen
	DALI Daten werden gesendet
	Störung DALI Bus
IP	Verbindung zum Access Point oder zur CCU3 besteht
[B47W]Ir.	IP-Adresse per DHCP bezogen oder fest eingestellt
	Ethernet-Verbindung vorhanden
	DALI ResetBlinken bei VorauswahlDauerhafte Anzeige bei Durchführung des Resets
	DALI Suche (nicht adressierte Geräte)Blinken bei VorauswahlDauerhafte Anzeige bei aktiver Suche
[HB48]	DALI Suche (adressierte Geräte, die dem Gateway noch unbekannt sind)Blinken bei VorauswahlDauerhafte Anzeige bei aktiver Suche
	DALI AustauschBlinken bei VorauswahlDauerhafte Anzeige bei aktivem Austausch

4 Allgemeine Systeminformationen

Dieses Gerät ist Teil des Homematic IP Smart-Home-Systems und kommuniziert über das Homematic IP Protokoll. Alle Geräte des Systems können komfortabel und individuell per Smartphone über die Homematic IP App konfiguriert werden. Alternativ haben Sie die Möglichkeit, Homematic IP Geräte über die Zentrale CCU3 oder in Verbindung mit vielen Partnerlösungen zu betreiben. Welcher Funktionsumfang sich innerhalb des Systems im Zusammenspiel mit weiteren Komponenten ergibt, entnehmen Sie bitte dem Homematic IP Anwenderhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.homematic-ip.com.

5 Inbetriebnahme

5.1 Installationshinweise

Bitte notieren Sie sich vor der Installation die auf dem Gerät angebrachte Gerätenummer (SGTIN) und den Verwendungszweck, damit Sie das Gerät im Nachhinein leichter zuordnen können. Alternativ steht die Gerätenummer auch auf dem beiliegenden QR-Code-Aufkleber.

Hinweis! Installation nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!*

Durch eine unsachgemäße Installation gefährden Sie

• Ihr eigenes Leben;
  • das Leben der Nutzer der elektrischen Anlage.

Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z. B. durch Brand. Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden.

Wenden Sie sich an einen Elektroinstallateur!

\*Erforderliche Fachkenntnisse für die Installation:

Für die Installation sind insbesondere folgende Fachkenntnisse erforderlich:

• Die anzuwendenden „5 Sicherheitsregeln“: Freischalten; gegen Wiedereinschalten sichern; Spannungsfreiheit feststellen; Erden und Kurzschließen; benachbarte, unter Spannung stehende Teile abdecken oder abschranken;
• Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf. der persönlichen Schutzausrüstung;
  • Auswertung der Messergebnisse;
• Auswahl des Elektroinstallationsmaterials zur Sicherstellung der Abschaltbedingungen;
• IP-Schutzarten;
• Einbau des Elektroinstallationsmaterials;
• Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.).

Beachten Sie bei der Installation die Gefahrenhinweise gemäß „2 Gefahrenhinweise“ auf Seite 12.

Beachten Sie die auf dem Gerät angegebene Abisolierlänge der anzu- schließenden Leiter.

Zugelassene Leitungsquerschnitte zum Anschluss an das Gateway sind:

Starre Leitung [mm2] Flexible Leitung ohne Aderendhülse [mm 2]
0,75-2,5 0,75-2,5

5.2 Montage und Installation

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Installation beginnen.

Für die Installation des Gateways auf einer Hutschiene im Stromkreisverteiler gehen Sie wie folgt vor:

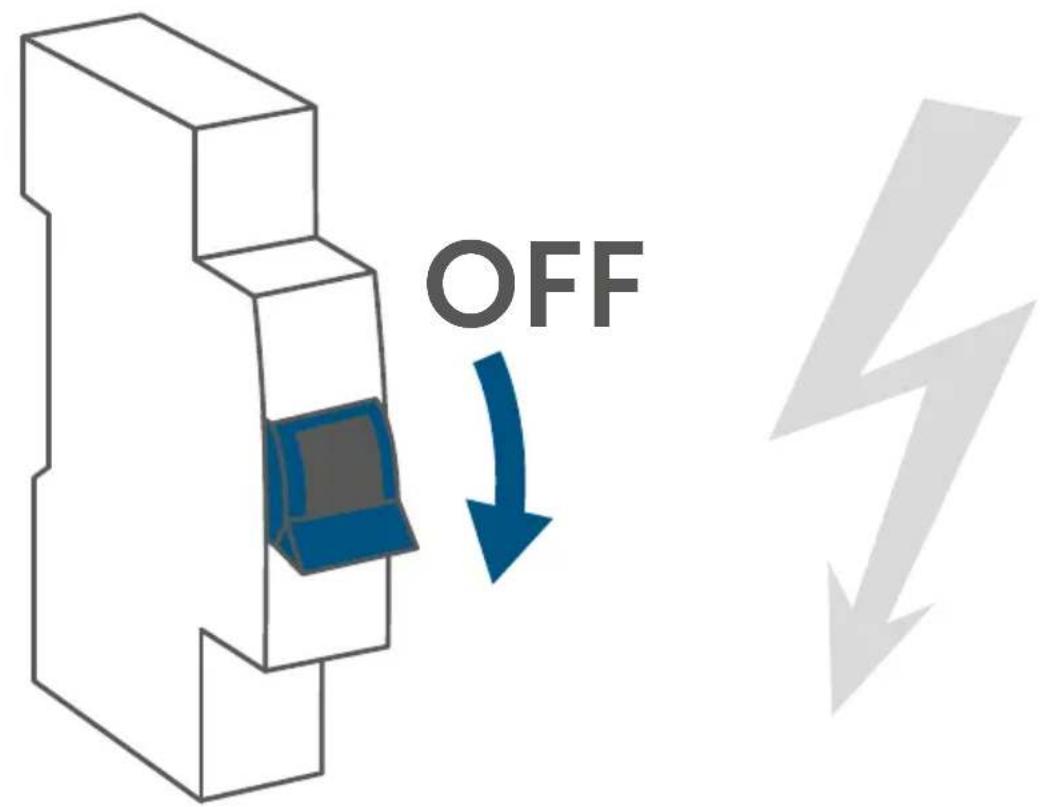

• Schalten Sie den Stromkreisverteiler frei (s. Abbildung 2) und decken ggf. spannungsführende Teile ab (s. Sicherheitsregeln).
• Entfernen Sie die Abdeckung des Stromkreisverteilers.

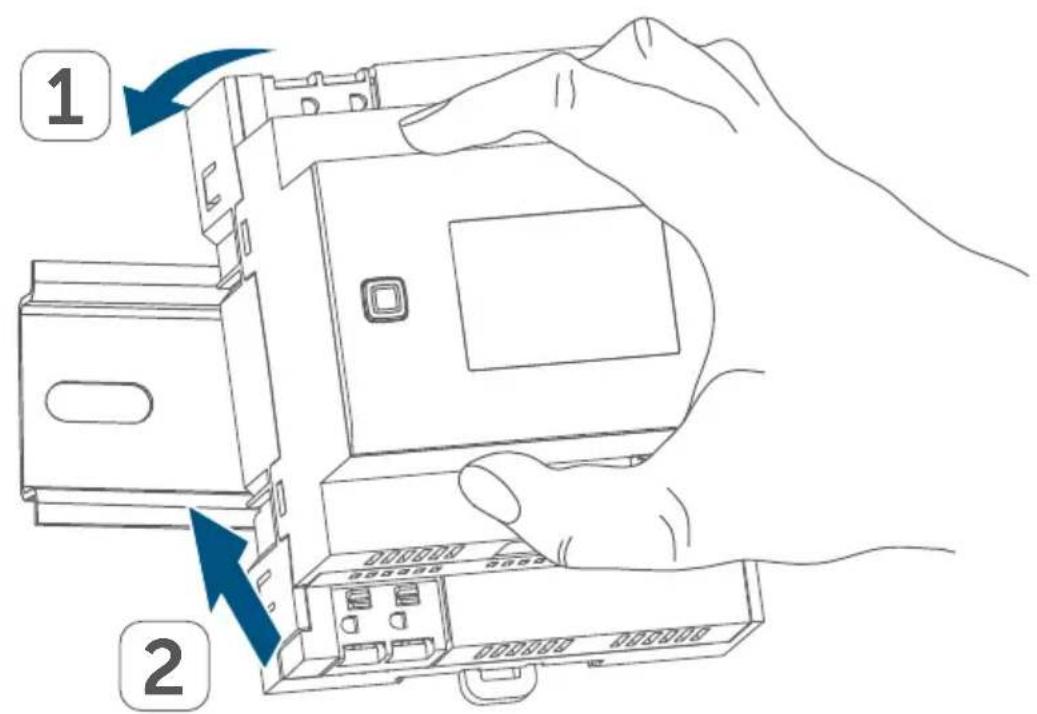

• Setzen Sie das Gateway auf die Hutschiene auf (s. Abbildung 3). Achten Sie darauf, dass die Schrift auf dem Gerät und im Display für Sie lesbar ist.
• Achten Sie darauf, dass die Rastfeder komplett eingerastet und das Gerät fest auf der Schiene sitzt (s. Abbildung 4).
• Zum Anschließen und auch zum Lösen der Leiter ist der weiße Betätigungsdrücker oben auf den Klemmen zu drücken (s. Abbildung 5).
• Verdrahten Sie das Gerät gemäß der Anschlusszeichnung in Abbildung 6.
• Schließen Sie den DALI-Bus an die entsprechenden Klemmen (B) an (s. Abbildung 6).
• Schließen Sie zur Versorgung des Gateways den Neutralleiter und den Außenleiter an die Klemme (G) an (s. Abbildung 6).
• Stecken Sie das Netzwerkkabel in den Ethernet-Anschluss (F) und verbinden Sie es mit einem Router (s. Abbildung 6).

Die Netzklemmen dürfen nur zum Anschluss der Netzspannung an das Gerät verwendet werden. Das Weiterverbinden (Durchschleifen) von Leitern über die Netzklemmen des Geräts zu anderen Geräten ist nicht erlaubt!

• Setzen Sie die Abdeckung des Stromkreisverteilers wieder auf.
• Schalten Sie die Haussicherung wieder ein (s. Abbildung 7), um den Anlernmodus des Geräts zu aktivieren (s. „5.3 Anlernen“ auf Seite 20).

Nach der Installation und vor dem Anlernen des Geräts an die App stehen Ihnen bereits einfache Bedienfunktionen (z. B. für Testzwecke) direkt am Gerät zur Verfügung (s. „6 Bedienung“ auf Seite 21).

5.3 Anlernen

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen.

Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu können. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points.

Sie können das Gerät an den Access Point oder an die Zentrale CCU3 anlernen. Weitere Informationen dazu entnehmen Sie bitte dem Homematic IP Anwenderhandbuch (zu finden im Downloadbereich unter www.homematic-ip.com).

Damit das Gerät in Ihr System integriert und per kostenloser Homematic IP App gesteuert werden kann, muss es an den Homematic IP Access Point angelernt werden.

Zum Anlernen des Geräts gehen Sie wie folgt vor:

• Öffnen Sie die Homematic IP App auf Ihrem Smartphone.
• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.
• Nach dem Einschalten der Haussicherung ist der Anlernmodus des Aktors für 3 Minuten aktiv.

Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (A) kurz drücken (s. Abbildung 8).

• Das Gerät erscheint automatisch in der Homematic IP App.
• Zur Bestätigung geben Sie in der App die letzten vier Ziffern der Gerätenummer (SGTIN) ein oder scannen Sie den QR-Code. Die Gerätenummer finden Sie auf dem Aufkleber im Lieferumfang oder direkt am Gerät.
• Warten Sie, bis der Anlernvorgang abgeschlossen ist.
• Zur Bestätigung eines erfolgreichen Anlernvorgangs leuchtet die LED (A) grün. Das Gerät ist nun einsatzbereit.
• Leuchtet die LED rot, versuchen Sie es erneut.
• Vergeben Sie in der App einen Namen für das Gerät und ordnen Sie es einem Raum zu.

6 Bedienung

Über die folgenden Tasten stehen Ihnen einfache Bedienfunktionen direkt am Gerät zur Verfügung:

• Systemtaste (A)
• Channel-Taste (C)
• Select-Taste (D)

6.1 Bedienung angelernter DALI Geräte

Systemtaste

Durch kurzes Drücken der Systemtaste (s. Abbildung 9) können Sie die LCD-Hintergrundbeleuchtung aktivieren.

Channel-Taste

Durch kurzes Drücken der Channel-Taste (s. Abbildung 10) können Sie den gewünschten Kanal auswählen. Bei jeder Betätigung wird ein Kanal weitergeschaltet. Der ausgewählte Kanal wird durch Blinken des Symbols gekennzeichnet. Der aktuelle Zustand des ausgewählten Kanals (0-100 %) wird im LC-Display angezeigt.

Select-Taste

Wenn Sie über die Channel-Taste einen Kanal ausgewählt haben (s. Channel-Taste), können Sie durch kurzes Drücken der Select-Taste (s. Abbildung 11) den Zustand des Ausgangskanals (z. B. 0-100 %) auswählen. Bei jeder Betätigung wird ein Zustand weitergeschaltet.

6.2 DALI spezifische Funktionen

• Durch langes Drücken der Select-Taste (s. Abbildung 11) können die DALI spezifischen Funktionen aktiviert werden.
• Im Display blinkt das Symbol
• Sie können die verschiedenen Funktionen über kurzes Drücken der Channel-Taste wechseln: → ➕ ➕ ➕ ➕
• Drücken Sie lange auf die Select-Taste, um die Funktion zu star- ten, deren Symbol blinkt. Das Symbol wird dauerhaft angezeigt.

Symbol Funktion Beschreibung
	Suche nach nicht adressierten DALI Geräten am DALI Bus	Gefundene Geräte werden adressiert und den nächsten freien Kanälen (1..32) zugeordnet.
	Suche nach adressierten DALI Geräten, die dem Gateway noch unbekannt sind, am DALI Bus	Gefundene Geräte werden adressiert und den nächsten freien Kanälen (1..32) zugeordnet.
	DALI Austausch Genau ein Gerät am Bus fehlt oder ist defekt und ein neues Gerät ist am Bus vorhanden, dann wird dieses Gerät eingebunden.
	DALI Reset Reset aller	DALI Geräte am Bus.

7 Fehlercodes und Blinkfolgen

Blinkcode/LCD-Anzeige	Bedeutung Lösung
Kurzes oranges Blinken (alle 10 s)	Anlernmodus aktiv Ge	geben Sie die letzten vier Ziffern der Geräte-Seriennummer zur Bestätigung ein (s. „5.3 Anlernen“ auf Seite 20).
6x langes rotes Blinken	Gerät defekt Achten Sie auf die Anzeige in Ihrer App oder wenden Sie sich an Ihren Fachhändler.
1x oranges und 1x grünes Leuchten	Testanzeige Nachdem die Testanzeige erloschen ist, können Sie fortfahren.
E14 DALI Bus fehlerhaft Überprüfen Sie den DALI Bus
E19 DALI Leuchte nicht erreichbar		Überprüfen Sie die DALI Leuchte
E20 DALI „control gear failure“		Überprüfen Sie die DALI Leuchte
E21 DALI „lamp failure“ Überprüfen Sie die DALI Leuchte
E22 DALI „limit error“ Überprüfen Sie die DALI Leuchte
E31 DALI Suche (un-adressierte Geräte) fehlgeschlagen		Überprüfen Sie den DALI Bus und versuchen Sie es erneut.
E32 DALI Suche (bereits adressierter Geräte) fehlgeschlagen		Überprüfen Sie den DALI Bus und versuchen Sie es erneut.
E33 DALI Austausch fehlgeschlagen		Überprüfen Sie den DALI Bus und versuchen Sie es erneut.
E34 DALI Austausch fehlgeschlagen (mehr als ein neues Gerät gefunden)		Stellen Sie sicher, dass nur ein neues Gerät angeschlossen ist und versuchen Sie es erneut.
E35 DALI Austausch fehlgeschlagen (bisher kein Gerät vorhanden)		Bisher kein Gerät angelernt. Daher ist ein Austausch nicht möglich.
E36 DALI Austausch fehlgeschlagen (kein fehlendes Gerät)		Stellen Sie sicher, dass ein Gerät nicht mehr angeschlossen ist und versuchen Sie es erneut.
E37 DALI Austausch fehlgeschlagen (mehr als ein fehlen- des Gerät)		Stellen Sie sicher, dass nur ein Gerät nicht mehr angeschlossen ist und versuchen Sie es erneut.
E38 DALI Austausch fehlgeschlagen (kein neues Gerät gefunden)		Stellen Sie sicher, dass ein neu-es Gerät angeschlossen ist und versuchen Sie es erneut.
E39 DALI Reset fehlge-schlagen		Überprüfen Sie den DALI Bus und versuchen Sie es erneut.

8 Wiederherstellung der Werkseinstellungen

Die Werkseinstellungen des Geräts können wiederhergestellt werden. Dabei gehen alle Einstellungen verloren.

Um die Werkseinstellungen des Geräts wiederherzustellen, gehen Sie wie folgt vor:

• Drücken Sie für 4 s auf die Systemtaste (A), bis die LED (A) schnell orange zu blinken beginnt (s. Abbildung 12).
• Lassen Sie die Systemtaste wieder los.
• Drücken Sie die Systemtaste erneut für 4 s, bis die LED grün aufleuchtet (s. Abbildung 13).
• Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzuschließen. Das Gerät führt einen Neustart durch.

9 Wartung und Reinigung

Das Gerät ist wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft.

Schalten Sie vor Ausbau des Geräts unbedingt die Netzspannung frei (Sicherungsautomat abschalten)! Arbeiten am 230 V-Netz dürfen nur von einer Elektro-Fachkraft (nach VDE 0100) erfolgen.

Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden.

10 Technische Daten

Geräte-Kurzbezeichnung: HmIP-P-DRG-DALI

Versorgungsspannung: 230 V\~/50 Hz

Stromaufnahme: 45 mA max.

Leistungsaufnahme

Ruhebetrieb: 1 W typ. (Displaybeleuchtung aus)

Leitungsart und -querschnitt: starre und flexible Leitung, 0,75-2,5 mm²

Installation: auf Tragschiene (Hutschiene, DIN-Rail) gemäß EN 60715

Schutzart: IP20

Umgebungstemperatur: -5 bis +40 °C

Abmessungen (B x H x T): 72 x 90 x 69 mm (4 TE)

Gewicht: 195 g

DALI

Nennspannung: 16 V DC (typ.)

Strom: 130 mA (typ.), 250 mA (max.)

Anzahl DALI Geräte: 32

Anzahl DALI Gruppen: 16

Technische Änderungen vorbehalten.

Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.

Konformitätshinweis

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät wenden Sie sich bitte an Ihren Fachhändler.

Package contents

Quantity Description

Documentation © 2022 eQ-3 AG, Deutschland

10 Technische gegevens

Kostenloser Download der Homematic IP App!
