BEDIENUNGSANLEITUNG SIN-ALD-2000 Singercon

Beschreibung des Parameters	Wert des Parameters
Bezeichnungen des Produktes	LED-LAUFSCHRIFTANZEIGE
Modell	SIN-ALD-1000	SIN-ALD-3000	SIN-ALD-1500	SIN-ALD-2000
Versorgungsspannung [V~] / Frequenz [Hz]	230/50 (5 V DC Netzteil)
Nennleistung [W]	15	60	40	40
LED-Display	64*16 rot	192*32 P5 RGB	96*16 P10 RGB	96*16 P10 RGB
Bildfrequenz [fps]	60
Sichtwinkel [°]	±60 (waage- und senkrecht)
Sichtweite [m]	>3	>2	>3	>3
Umgebungstemperatur [°C]	-40 ÷ 55
IP-Schutzart	-	IP54	IP21	IP54
Abmessungen [Breite x Tiefe x Höhe; mm]	670x190x40	1050x250x95	1050x250x95	1050x250x95
Gewicht [kg]	1,8	5	5,1	5,1

1. Allgemeine Beschreibung

Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die

technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern.

Erläuterung der Symbole

	Das Produkt entspricht den Anforderungen der einschlägigen Sicherheitsnormen.
	Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
	Recycelbares Produkt.
	ACHTUNG! oder WARNUNG! oder HINWEIS! zur Beschreibung einer jeweiligen Situation (allgemeines Warnzeichen).
	ACHTUNG! Warnung vor elektrischer Spannung!
	Nur zur Verwendung in geschlossenen Räumen.

ACHTUNG!

Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

Die Bedienungsanleitung wurde in der deutschen Sprache verfasst. Die den anderen Sprachfassungen handelt es sich Übersetzungen aus dem Deutschen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die

Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen oder zum Tod führen.

Der Begriff „Gerät“ oder „Produkt“ in den Sicherheitshinweisen und in der Gebrauchsanweisung bezieht sich auf die .

2.1. Elektrische Sicherheit

a) Der Netzstecker des Geräts muss für die benutzte Netzsteckdose ausgelegt sein. Nehmen Sie am Stecker keinerlei Modifikationen vor. Originalstecker und passende Steckdosen vermindern das Risiko eines Stromschlags.
b) Vermeiden Sie Körperkontakt mit geerdeten oder masseführenden Oberflächen, wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Stromschlagrisiko, wenn der Körper geerdet ist und dem Gerät in Kontakt kommt, das Regen, nassen Oberflächen und Arbeiten in einer feuchten Umgebung direkt ausgesetzt ist. Das Eindringen von Wasser in das Gerät erhöht das Risiko einer Beschädigung des Geräts und eines Stromschlags.
c) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.
d) Benutzen Sie das Netzkabel nicht zweckentfremdet. Benutzen Sie das Kabel nicht, um das Gerät zu transportieren oder den Stecker herauszuziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.
e) Falls die Nutzung des Geräts in einer feuchten Umgebung nicht verhindert werden kann, muss ein Fehlerstrom-Schutzschalter (RCD) verwendet werden. Die Verwendung eines RCDs verringert das Risiko eines Stromschlags.
f) Es ist verboten, das Gerät zu verwenden, wenn das Netzkabel beschädigt ist oder offensichtliche Gebrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder vom Kundendienst des Herstellers ersetzt werden.
g) Tauchen Sie Kabel, Stecker bzw. das Gerät nicht in Wasser oder andere Flüssigkeiten, um einen Stromschlag zu vermeiden. Verwenden Sie das Gerät nicht auf nassen Oberflächen.
h) ACHTUNG - LEBENSGEFAHR! Tauchen und Halten Sie das Gerät während des Reinigens oder des Betriebes nie in Wasser oder andere Flüssigkeiten.

2.2. Anwendungssicherheit

a) Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen, z. B. bei Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub.
b) Falls Beschädigungen an dem Gerät festgestellt werden oder Unregelmäßigkeiten bei dem Betrieb, muss das Gerät umgehend

ausgeschaltet werden und dieser Umstand muss einer autorisierten Person mitgeteilt werden.
c) Bei Zweifeln an der Funktionstüchtigkeit des Geräts wenden Sie sich bitte an den Kundendienst des Herstellers.
d) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führen Sie Reparaturen nicht selbst durch!
e) Im Falle eines Brandes oder einer Brandentzündung dürfen nur Pulver- oder Schaumlöscher (CO2) verwendet werden, um die unter Spannung stehenden Geräte zu löschen.
f) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.
g) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.
h) Die Bedienung des Geräts bei Müdigkeit oder Krankheit sowie unter dem Einfluss von Alkohol, Drogen oder Medikamenten, die zu einer erheblichen Einschränkung der Fähigkeit der Bedienung des Geräts führen, ist untersagt.
i) Das Gerät ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten psychischen, sensorischen und geistigen Funktionen oder ohne ausreichende Erfahrung und/oder Kenntnisse verwendet zu werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder wurden von dieser eingewiesen, wie dieses Gerät zu bedienen ist.
j) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
k) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen, Reinigungs- und Wartungsarbeiten vornehmen. Eine solche Vorbeugungsmaßnahme verringert das Risiko eines versehentlichen Einschaltens.
I) Halten Sie das Gerät in gutem Betriebszustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung lassen Sie das Gerät vor der Benutzung reparieren.
m) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies gewährleistet eine sichere Verwendung.
n) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die werkseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden.
o) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.
p) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.

ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist, besteht für den Benutzer beim Umgang mit dem Gerät trotz angemessener Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Nutzungshinweise

Das Gerät dient zum Anzeigen von Elementen, wie z. B. Texten, die über eine dedizierte App an das Gerät gesendet werden.

Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Benutzer.

3.1. Vorbereitung für den Betrieb

POSITIONIERUNG DES GERÄTS

Die Umgebungstemperatur darf 55°C und die relative Luftfeuchtigkeit darf 85% nicht übersteigen. Das Gerät muss von heißen Oberflächen ferngehalten werden. Das Gerät immer auf einer ebenen, stabilen, sauberen, feuerbeständigen und trockenen Oberfläche sowie außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten verwendet werden. Das Gerät sollte so aufgestellt werden, dass der Netzstecker jederzeit erreicht werden kann. Vergewissern Sie sich, dass die Stromversorgung des Geräts mit den Angaben auf dem Typenschild übereinstimmt!

ZUSAMMENBAU DES GERÄTS

SIN-ALD-1000

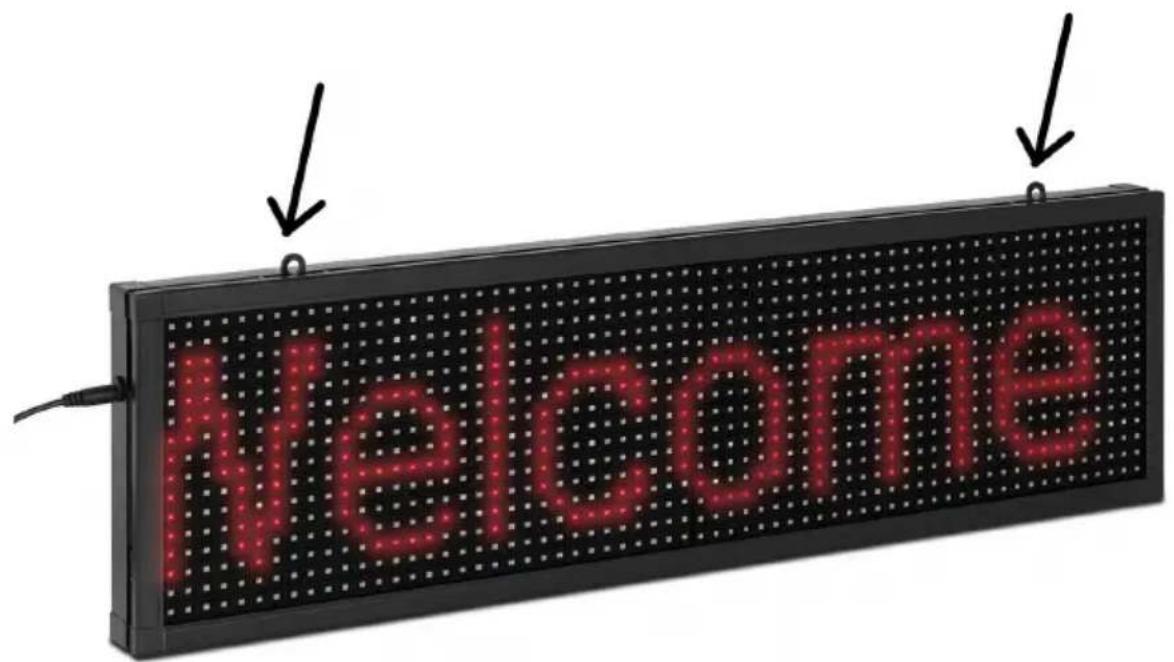

Die mit dem Pfeil markierten Griffe können mit beliebigen Abstand eingestellt werden, indem sie in der Vertiefung im Gehäuse verschoben werden.

Welcome

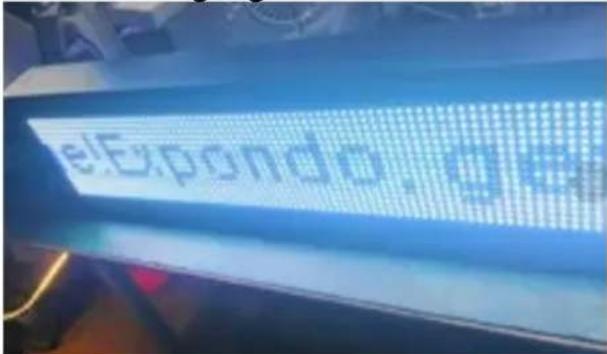

Das LED-Display mittels der Griffe montieren. SIN-ALD-3000, SIN-ALD-1500, SIN-ALD-2000

1. LED-Display an die Stromversorgung anschließen, um die Ausrichtung der Werbetafel einzustellen (falls die Ausrichtung nicht überprüft wird, besteht die Gefahr, dass das Display verkehrt herum montiert wurde). Stromversorgung abschließen.

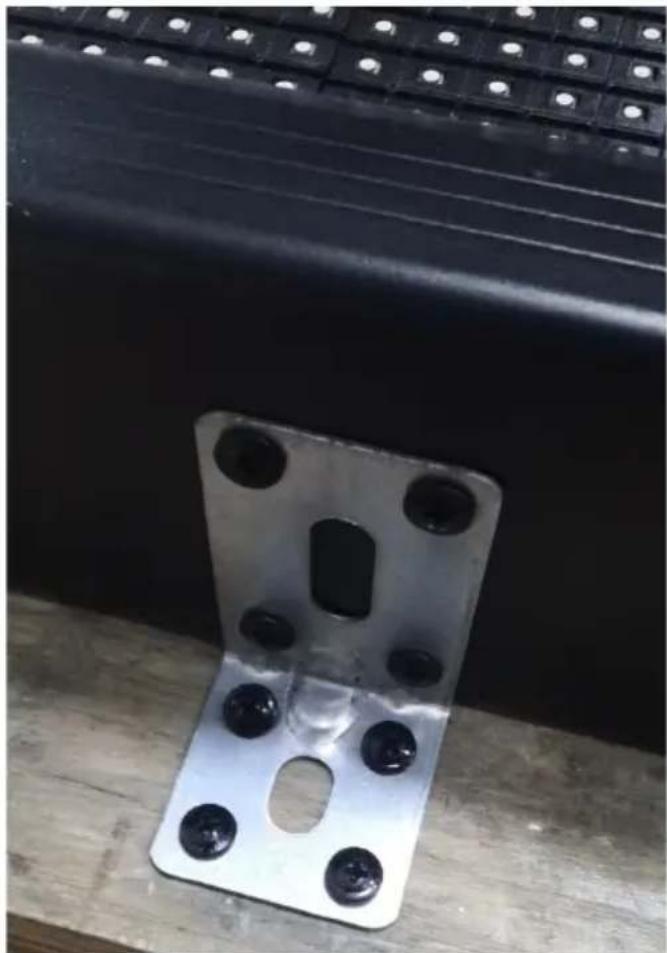

1. Auf dem Gehäuse des Geräts die Montagestelle der Metallstützen markieren. Es wird empfohlen, zunächst eine Führungsbohrung mit einem Durchmesser von ≤1mm durchzuführen, um die Montage der Stütze zu erleichtern. Metallstützen mit gewindefurchenden Schrauben an die Oberseite des Gehäuses anschrauben, Die Anwendung von übermäßiger Kraft wird untersagt, um Beschädigungen am Gerät und am Schraubloch zu vermeiden.

2. Das LED-Display mit Dübeln und Schrauben an der gewünschten Lokalisierung an der Wand montieren. Montage hinsichtlich der korrekten und beständigen Ausführung überprüfen, um das Herunterfallen und eine Beschädigung des Geräts zu vermeiden. Eine zusätzlichen Fixierung des LED-

Display mit neutralem, organischem Silikonkleber an der Wand wird empfohlen, um die sichere Befestigung des Geräts zu gewährleisten.

3.2. Arbeit mit dem Gerät

1. Netzteil an das Gerät und Stecker des Netzteils an eine Steckdose anschließen.
2. Die LED-Werbetafel über die dedizierte App programmieren (Anweisungen zur Installation der App finden Sie im weiteren Teil der Bedienungsanweisung).

3.2.1 Installation der App

1. Scannen Sie den QR-Code.

1. Drücken Sie, nachdem sich die Internetseite öffnet, auf „LED FkShow APP“.

Wählen Sie entsprechend zu dem Betriebssystem des Mobilgeräts, auf dem die App installiert werden soll, die entsprechend Option aus:

Android – „android download“ iOS – „ios download“

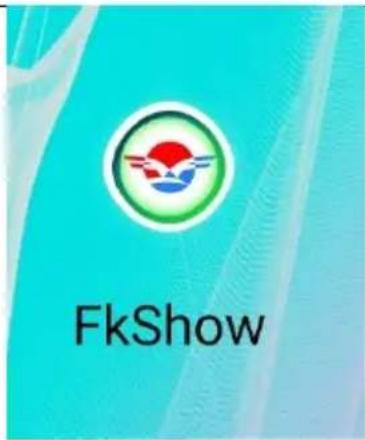

1. Nach der Installation der App wird auf dem Desktop des Geräts das unten abgebildete Symbol angezeigt.

FkShow

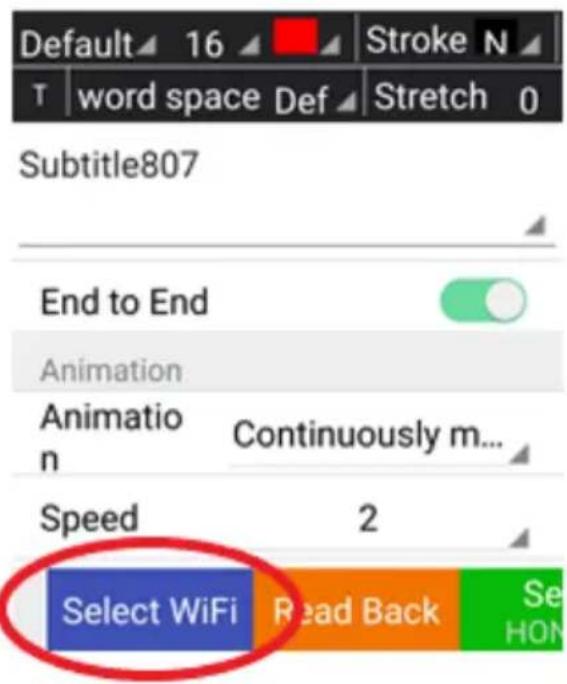

1. Klicken Sie auf das App-Symbol. Falls Sie die App das erste Mal öffnen, müssen Sie zunächst die Einstellungen konfigurieren. Wählen Sie auf der Software-Oberflächen das Fenster „Select WiFi“.

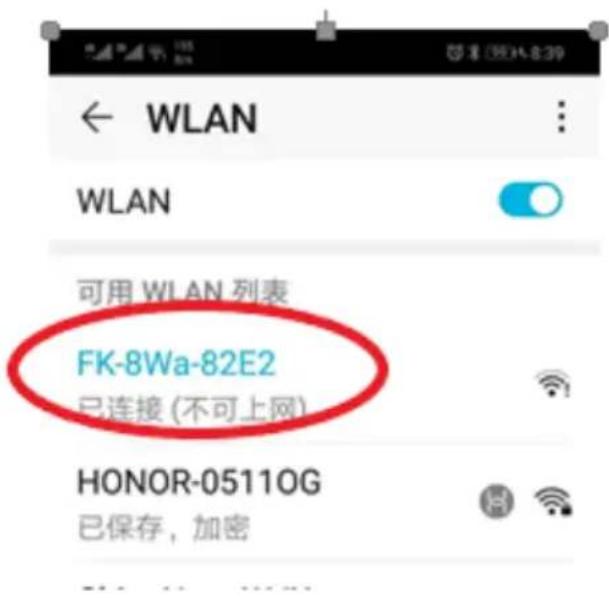

Es wird ein Dialogfenster zur Auswahl des WiFi-Netz geöffnet. Es muss das mit „FK-“ beginnende Netz ausgewählt und das Passwort „88888888“ eingegeben werden.

Kehren Sie zur Benutzeroberfläche der App zurück und wählen Sie „Read Back“ aus. Wählen Sie im Pop-up-Fenster eine der Optionen „Override“ (de.: überschreiben) oder „Add“ (de.: hinzufügen) aus.

1. Änderung des WiFi-Passworts

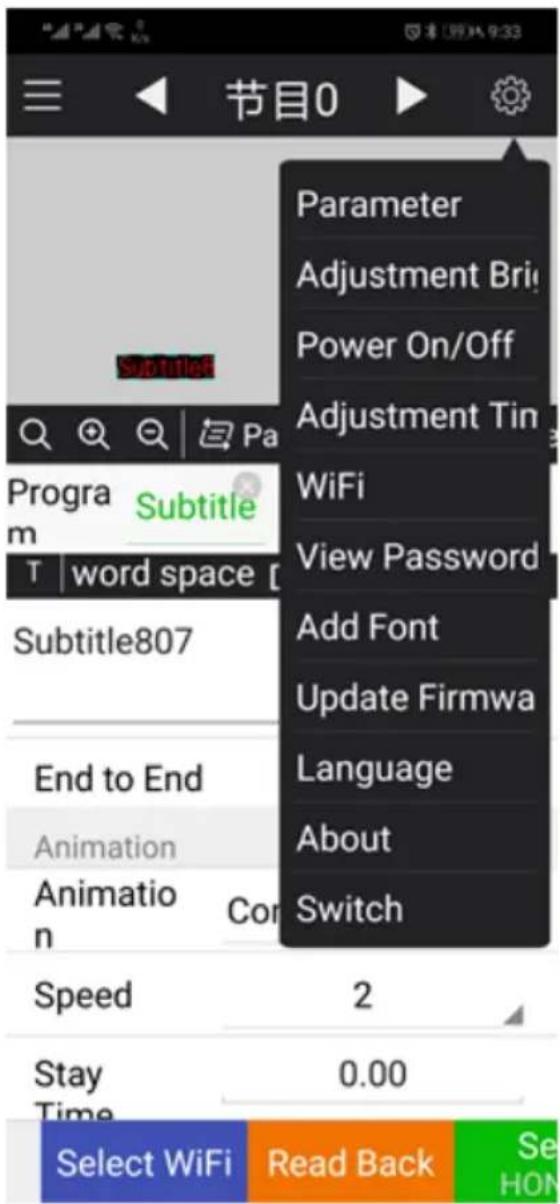

a) Wählen Sie das Einstellungen-Symbol im Fenster oben rechts der Benutzeroberfläche der App aus. Wählen Sie aus der Liste die Zeile „WiFi“. Geben Sie das Passwort „168“ im Pop-up-Fenster ein. Bestätigen Sie die Eingabe mit der Taste „OK“.

b) Wählen Sie, nachdem das WiFi-Dialogfenster geöffnet wird, die Funktion „Change WiFi setting for“ (de.: WiFi-Einstellung ändern für) aus. Geben Sie in der Zeile „WiFi Password“ (de.: WiFi-Passwort) das neue Passwort ein. Bestätigen Sie Eingabe durch Betätigung der Taste „Set Control Card“ (de.:

Kontrollkarte einstellen) rechts oben im Fenster. Klicken Sie im Popup-Fenster mit der Meldung „WiFi setting success“ (de.: WiFi-Einstellung erfolgreich) auf „Close“ (de.: Schließen). Stellen Sie eine Verbindung mit der LED-Werbetafel her, um das Passwort zu aktualisieren.
