BEDIENUNGSANLEITUNG DGS-1510-52XMP D-LINK

These Anleitung weist Sie Schritt fur Schritt an, wie Sie alle D-Link SmartPro Switches einrichten konnen und bietet dem Produkt entsprechende Garantien, Sicherheitshinweise, Hinweise zur Einhaltungrechtlicher Vorschriften sowie zur Umweltverträglichkeit. Beachten Sie, dass Ihr Modell sich möglicherweise gingfugig vonden Abbildungen unterscheidet.

Einzelheiten über Ihr Gerät, seine Komponenten, das Einrichten von Netzwerkverbindungen sowie die technischen Daten können Sie dem mitgelieferten Benutzerhandbuch entnahmen.

Schritt 1 - Auspacken

Öffnen Sie die Transportverpackung, und entnehmer Sie vorsichtig den Inhalt. Vergewissern Sie sich anhand der Packlste im Benutzerhandbuch, dass alle Bestandteile vollständig und unbeschädigt vorhanden sind. Solle eines der Teile fehlen oder beschädigt sein, wenden Sie sichitte an ihren D-Link-Fachhändler.

• Ein (1) D-Link SmartPro Switch
  -Einbauwinkel
  -GummistutzfüBe
• Stromkabel
• Ein (1) Konsolenkabel
• Stromkabelklemme
• CD-ROM mit Benutzerhandbuch und dem Dienstprogramm DNA (D-Link Network Assistant)
• Eine Kurzanleitung in mehreren Sprachen

Schritt 2 - Switch installieren

Gehen Sie zum sicheren Installieren und Betreiben des Switch wie folgt vor:

• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist, und achten Sie auf den festen Sitz der Steckverbindungen.
• Sorgen Sie für eine Funktionierende Wärmeableitung und eine ausreichende Belüfung in der Umgebung des Switch.
• Stellen Sie keine schweren Gegenstände auf den Switch.

Tisch- oder Regalmontage

Wenn Sie den Switch auf einem Tisch oder in einem Regal aufstellen möchten, bringen Sie vorher die mitgelieferten Gummifüsse in den vier Ecken an der Unterseite des Gehäuses an. Lassen Sie um das Gerät herum genug Platz zur Belüfung free.

Abbildung 1: Gummifübe anbringen

Anbringen des Stromkabelhalters

Um ein versehentliches Entfernen des Stromkabels zu verhindern, wird empfohlen, zusammen mit dem Stromkabel den Stromkabelhalter anzubringen.

1. Stecken Sie den Kabelbinder mit der rauen Seite nach unten in das Loch unterhalb der Stromanschlussbuchse.

Abbildung 2-1. Kabelbinder in den Switch stecken

1. Stecken Sie das Wechselstromkabel in die Switch-Anschlussbuchse.

Abbildung 2-2. Stromkabel an den Switch anschließen

1. Führn Sie den Kabelhalter durch den Kabelbinder bis zum Ende des Kabels.

Abbildung 2-3. Kabelhalter durch den Kabelbinder führen

1. Wickeln Sie das Kabelhalterband um das Stromkabel und stecken Sie es in die Ose des Kabelhalters.

Abbildung 2-4. Stromkabel umwickeln

1. Ziehen Sie das Zugband der Kabelhalterung fest, bis das Stromkabel sicher und fest angebracht ist.

Abbildung 2-5. Stromkabel sicher befestigen

Rackmontage

Der Switch kann in einem 19-Zoll-Rack (EIA-Standardgroße) montiert und mit weiteren Geräten in einem Verkabelungsschrank installiert werden. Bringen Sie an jedem Seitenblech des Switch einen Einbauwinkel an, und schrauben Sie die Winkel mit den beiliegenden Schrauben fest.

Abbildung 3: Einbauwinkel anbringen

Montieren Sie danach den Switch im Einsatz mit den Schrauben, die Sie zu Ihr dem Rack erhalten haben.

Abbildung 4: Switch im Standardrack installieren

Schritt 3 – An die Stromversorgung anschließen

Schlieben Sie das Stromkabel an eine Steckdose (möglichst geerdet und mit Überspannungsschutz) und an den Netzanschluss auf der Rückseite des Switch an.

Abbildung 5: Switch an die Stromversorgung anschließen

Stromausfall

Aus Sicherheitsgrunden sollen Sie bei einem Stromausfall den Netzsteckerziehen. Ist die Stromversorgung wieder gewährleistet, konnen Sie den Netzstecker des Switch weiter einstecken.

Managementoptionen

Sie konnen für diese Systeme eine Out-of-Band-Verwaltung über den Konsolenport der Vorder-/Rückseite oder eine In-Band-Verwaltung mithilfe von Telnet vornehmen. Sie konnen aber auch das webbasierte Management wahlen, auf das Sie über einen Webbrowser zugreifen konnen. Jedem Switch muss eine eigene IP-Adresse zugewiesen werden, die für die Kommunikation mit einem SNMP-Netzwerkverwaltungsprogramm oder einer anderen TCP/IP-Anwendung (beispielsweise BOOTP, TFTP) verwendet wird. Die standardmaßige IP-Adresse des Switch lautet 10.90.90.90. Sie konnen die standardmaßige IP-Adresse des Switch gemäß den Anforderungen Ihres Netzwerkadressensystems ändern.

Die webbasierte Management-Benutzeroberfläche

Nach erfolglicher Installation konnen Sie den Switch konfigurieren, die LED-Anzeigen überwachen und Statistiken grafisch über einen Webbrowser anzeigen halten, z. B. mit Netscape Navigator (Version 6.2 und hoher) oder Microsoft Internet Explorer (Version 5.0 und hoher).

Sie benötigen das folgende Zubehör, um mit der Webkonfiguration Ihres Geräts zu beginnen:

Einen PC mit einem RJ-45-Ethernet-Anschluss
- Ein Standard-Ethernetkabel

Schritt 1

Verbinden Sie das Ethernetkabel mit einem beliebigen Anschluss auf der Vorderseite des Switch und mit dem Ethernetanschluss an Ihrm PC.

Abbildung 6: Ethernetkabel anschließen

Schritt 2

Zur Anmeldung und um den Switch über eine Ethernet-Verbindung zu konfigurieren, muss der PC eine IP-Adresse im gleichen Adressenbereich wie der Switch aufweisen. Beispiel: Wenn der Switch die IP-Adresse 10.90.90.90 hat, sollte der PC die IP-Adresse 10.x.y.z haben (wobei x/y eine Zahl zwischen 0 ~ 254 und z eine zwischen 1 ~254 ist) und eine Subnetmaske 255.0.0.0.

Öffnen Sie ihren Webbrowser, und geben Sie http://10.90.90.90 (die werkseitige Standard-IP-Adresse) in die Adresszeile ein. Drücken Sie anschließend die Eingabetaste.

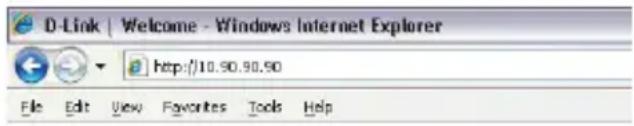

Abbildung 7: IP-Adresse 10.90.90.90 in den Webbrowser eingeben

Zugriff auf die webbasierte Konfiguration ist ebenfalls über den Assistenten (DNA) möglich. Sie können auf den IP-Hyperlink in der Geräteleiste im DNA klichen, um die webbasierte grafische Benutzzeroberfläche der Geräte zu öffnen.

HINWEIS: Die werkseitige Standard-IP-Adresse des Switch lautet 10.90.90.90, die Subnetzmaske 255.0.0.0 und das Standard-Gateway 0.0.0.0

Schritt 3

Sobald das folgende Dialogfenster für die Anmeldung erscheint,lassen Sie das Feld zur Eingabe des Benutzernamens und das Kennwortfeld leer und wahlen Sie die Sprache der webbasierten Management-Benutzeroberfläche. Klichen Sie dann auf Login (Anmelden).

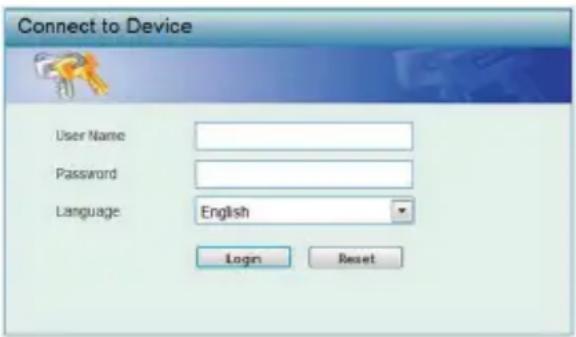

Abbildung 8: Benutzerauthentifizierung

Schritt 4

Bevor Sie jedoch das webbasierte Management verwenden, gibt Ichnen der Assistant (Smart Wizard) Anleitungen zur schllen Konfiguration einiger Funktionen, wie z. B. IP-Informationen und SNMP-Einstellungen. Wenn Sie keine Änderungen geplant haben, klichen Sie auf Exit (Beenden), um den

Assistenten zu beenden und auf die webbasierte Management-Benutzeroberfläche zuzugreifen. Genaue Beschreibungen der Funktionen des Assistenten finden Sie in der Einführung zum Smart Wizard im Benutzerhandbuch.

Bei dem DNA (D-Link Network Assistant), dem Netzwerkassistenten von D-Link, handelt es sich um ein Suchprogramm, mit denen Hilfe die mit Ihrpm Verbundenen Smart Switches mit dem gleichen L2-Netzwerkssegment gesucht und erkannt werden. Das Programm befindet sich auf der Installations-CD. Es understands Windows 2000, XP, Vista und Windows 7. Für die Installation des DNA konnen Sie das autorunProgramm auf der Installations-CD (Option 1) oder die manuelle Installation (Option 2) verwenden.

Option 1: Gehen Sie zur Installation des DNA mithilfe des autorun-Programms auf der Installations-CD wie folgt vor.

1. Legen Sie die CD in Ihr CD-ROM-Laufwerk.
2. Das autorun-Programm wird automatisch aufgerufen.
3. Klichen Sie einfach auf "Install DNA (D-Link Network Assistant)" (DNA installieren). Ein Installationsassistant führt Sie dann durch den Installationsprozess.
4. Nach erfolgsreicher Installation finds Sie den DNA unter Start >Programme >D-Link >DNA.
5. Verbinden Sie einfach den SmartPro Switch mit dem gleichen L2 Netzwerksegment Ihres PCs und verwenden Sie den DNA (D-Link Netzwerkassistenten) zumuchen und Erkennen der Smart Switches.

Option 2: Gehen Sie zur manuellen Installation des DNA (D-Link Network Assistant) wie folgt vor.

1. Legen Sie die Hilfsprogramm-CD in Ihr CD-ROM-Laufwerk ein.
2. Wahlen Sie die Option Computer vom Startmenu auf dem Windows Desktop.
3. Doppelklicken Sie auf Ihr CD-ROM/DVD-ROM-Laufwerk, um das autorun-MENU zu starten, oder klichen Sie mit der rechten Maustaste auf das Laufwerk, um den Ordner zu öffnen. Wahlen Sie DNA (D-Link Network Assistant) aus und doppelklicken Sie auf die Datei setup.exe.
4. Folgen Sie den auf dem Bildschirm angezeigten Anweisungen, um das Hilfsprogramm zu installieren.
5. Klichen Sie nach Durchführung des Installationsvorgangs auf Start > Programme > D-Link > DNA und öffnen Sie den DNA (D-Link Network Assistant).
6. Verbinden Sie einlich den SmartPro Switch mit dem gleichen L2 Netzwerksegment Ihres PCs und verwenden Sie den DNA (D-Link Netzwerkassistenten) zumuchen und Erkennen der Smart Switches.

Genaue Informationen zum DNA finden Sie im Benutzerhandbuch.

Anschluss des Konsolenports

Zum Anschluss an den seriellen Port muss ein spezialles Konsolenkabel verwendet werden. Dieses Kabel ist im Lieferumfang thesese Produkte enthalten. Es wird hier als RS-232-to-RJ-45 Verbindungskabel bezeichnet, dessen spezielle Pinbelegung zum Anschluss an den seriellen Port theses Switch unter Verwendung der korrekten Pinkconfiguration dient.

Gehen Sie wie folgt vor, um eine Verbindung zu dem Konsolenport des Switch herzustellen:

1. Schließen Sie das RS-232-Ende des Konsolenkabels an den seriellen Port des Management-PCs an.
2. Schließen Sie das RJ-45-Ende des Konsolenkabels an den Konsolenport des Switch an.
3. Öffnen Sie die HyperTerminal-Application auf dem Management-PC (oder ein anderes Terminal-Emulationsprogramm, das in der Lage ist, eine VT-100 Terminalverbindung zu emulieren) und konfigurieren Sie die Eigenschaften dieser Verbindung.

a. Der Wert für Bits pro Sekunde sollte 115200 Baud sein.
b. Der Wert für die Datenbits solte 8 sein.
c. Die Parität sollte 'None' (Keine) sein.
d. Der Wert für Stoppbits sollte 1 sein.
e. Die Datenflusssteuerung sollte 'None' (Keine) sein.

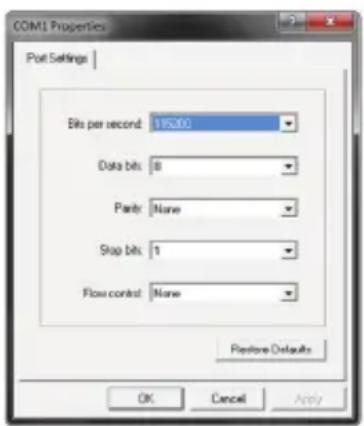

Abbildung 9. Verbindungseigenschaften des Hyperterminal

1. Der Switch kann nun eingeschaltet werden und die Befehlszeilenschnittstelle (CLI) des Switch ist verfügbar.

Das Telnet-Management

Zugriff auf den Switch ist auch über Telnet mithilfe der Eingabeaufforderungsfunktion (Befehlszeile) Ihr's PCs möglich. Dazu müssen Sie zunachst sicherstellen, dass über den Ethernet-Port des Switch und Ihr'm PC eine Verbindung besteht. Klichen Sie dann auf Ihr Computer auf Start > Programme > Zubehor > Eingabeaufforderung. Sobald das Konsolen-Fenster geöffnet ist, geben Sie den Befehl telnet 10.90.90.90 (abhängig von der konfigurierten IP-Adresse) ein und drücken Sie auf die Eingabetaste auf Ihrer Tastatur. Damit wird das Hauptfenster der Console für die Befehlszeilen-Schnittstelle geöffnet. Lassen Sie

die Felder für den standardmäßigen Benutzernamen und das Kennwort für den Switch leer und drücken Sie auf die Eingabetaste.

Das SNMP-basierte Management

Der Switch kann mit D-Link D-View oder jedem SNMP-kompatiblen Konsolenprogramm verwaltet werden. Die SNMP-Funktion ist für Switches, die mit D-Link verwaltet werden, standardmäßig deaktiviert. Bei dem D-View SNMP Network Management System handelt es sich um ein umfassendes, auf entsprechenden Standards basierendes Management Tool, das einer unternehmens- und geschäftskritischenzentralen Netzwerkverwaltung dient. D-View bietet nutzliche Funktionen, die Netzwerkadministratoren die effektive Durchführung und Verwaltung von Gerätekonfigurationen, Fehlertoleranzen, Performance- und Sicherheitsoptionen ermögen. D-Link stellt Ihnen D-View als kostenlose Testversion zur frei en Beurteilung des Produkts fur den Zeitraum von 30 Tagen zur Verfügung. Sie konnen die Testversion herunterlagen von: http://dview.dlink.com.tw/supportDownload_Trial_Version.asp.

Weitere Informationen

Wenn beim Einrichten Ihres Netzwerks Probleme auftreten sollen, schlagen Sieitte im Benutzerhandbuch nach,das mit dem Switchgeliefert wurde.Hierfinden Sie weitereRegeln，Diagramme，Erlauterungen und Beispiele，dieIhnen bei derInbetriebnahme Ihres Netzwerks helfen.

Weitere Hilfe und Unterstützung steht Ihnen von unseren auf der Rückseite des Benutzerhandbuchs aufgeführten Niederlassungen oder online zur Verfügung. Wenn Sie an weiteren Einzelheiten zu den Produkten oder an Marketinginformationen von D-Link interessiert sind, besuchen Sieitte die Website http://www.dlink.com

Garantiebestimmungen

Informationen zur eingeschränkten Garantie auf Lebenszeit für Produkte von D-Link finden Sie unter http://warranty.dlink.com/

Dies ist ein Produkt der Klasse A. Im Wohnbereich kann these
Produkt Funkstoerungen verursachen. In thisem Fall kann vom Benutzer verlangt werden, angemessene Massnahmen zu ergreifen.

Precaución!

Dieses Symbol auf dem Produkt oder der Verpackung weist daraufhin, dass这点 Produkt gemäß bestehender ortlicher Gesetze und Vorschriften nicht über den normalen Hausmüll entsorgt werden sollen, sondern einer Wiederverwertung zuzuführen ist. Bringen Sie esitte zu einer von Ihrer Kommunalbehörde entsprechend amtlich ausgewiesenen Sammelstelle, sobald das Produkt das Ende seiner Nutzungsdauer erreicht hat. Für die Annahme solcher Produkte erheiten eine dieser Stellen keine Gebühren. Durch ein auf diese Weise durchgeführtes Recycling des Produkts und seiner Verpackung halten Sie, die Umwelt zu schonen und die menschliche Gesundheit zu schützen.

D-Link und die Umwelt

D-Link ist sich den möglichen Auswirkungen seiner Geschäftstätigkeiten und seiner Produkte auf die Umwelt bewusst und fuhl't sich verpflichtet, diese entsprechend zu口中。Zu dieser Zweck entwickelt und stellt D-Link seine Produkte mit dem Ziel großmöglicher Umweltfreundlichkeit her und verwendet niederverwertbare, schadstoffarme Materialien bei Produktverstellung und Verpackung.

D-Link empfleht, ihre Produkte von D-Link, wenn nicht in Gebrauch, immer auszuschalten oder vom Netz zunehmen. Auf diese Weise halten Sie, Energie zu sparen und CO2-Emissionen zu reduzieren. Wenn Sie mehr über unsere umweltgerechten Produkte und Verpackungen wollen*, finden Sie entsprechende Informationen im Internet unter www.dlinkgreen.com.
