BEDIENUNGSANLEITUNG HF2019 ETNA

DE Anleitung DE 3 - DE 11

EN Manual EN 3 - EN 11

Installatie - Installation 12 - 20

Montage der Dunstabzugshaube

Benutzte Piktogramme - Pictograms used

Ihre Dunstabzugshaube

	Einführung	4
	Beschreibung	4
	Abluftsysteme	5
	Bedienung	6

Wartung

	Reinigung	7
	Fettfilter	7
	Kohlefilter	8
	Beleuchtung	8

Installation

	Allgemein			9
	Elektroanschluss			10
	Montage	der	Haube

Umweltschutz

Entsorgung von Gerät und Verpackung

11

Installation

Montage

der

Haube

Einführung

Herzlichen Glückwunsch zum Kauf Ihrer Etna Dunstabzugshaube. Bei der Entwicklung dieses Produkts stand optimale Benutzerfreundlichkeit im Mittelpunkt.

In dieser Anleitung erfahren Sie, wie Sie das Gerät optimal verwenden. Sie enthält Informationen zur Bedienung sowie Hintergrundinformationen zur Funktionsweise.

Lesen Sie vor der Inbetriebnahme des Geräts die separaten Sicherheitshinweise.

Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des Geräts sorgfältig durch und heben Sie diese zum späteren Nachlesen gut auf.

Die neueste Version der Bedienungsanleitung finden Sie auf unserer Website.

Beschreibung

1 2 3 4

1. Beleuchtung ein- und ausschalten - Timer-Funktion
2. Geschwindigkeit 1 ein- und ausschalten
3. Geschwindigkeit 2 ein- und ausschalten
4. Geschwindigkeit 3 ein- und ausschalten - Intensiveinstellung

Abluftsysteme

Die Dunstabzugshaube kann je nach Modell auf zwei verschiedene Weisen angeschlossen werden:

1. Als Dunstabzugshaube an einem Abluftkanal. Die angezogenen und gefilterten Küchendämpfe werden nach außen abgeführt. Dies ist die beste Methode!

2. Als Rezirkulations-Dunstabzugshaube. Die Fettteile der angezogenen Küchendämpfe werden gefiltert. Die angesaugte Luft wird nicht abgefüht, sondern wieder in die Küche abgegeben. In diesem Fall müssen Sie einen Kohlefilter einsetzen.

Achtung! Sie müssen den Kohlefilter getrennt bestellen.

Bedienung

Beleuchtung ein- und ausschalten

1. Berühren Sie kurz die Beleuchtungstaste. Die Beleuchtung schaltet sich ein.
2. Wenn Sie die Beleuchtung ausschalten möchten, berühren Sie wieder kurz die Taste für die Beleuchtung.

Abzug ein- und ausschalten

1. Wählen Sie die gewünschte Abzugsstufe, indem Sie die entsprechende Taste für die Geschwindigkeitseinstellung berühren. Die Dunstabzugshaube schaltet sich ein.
2. Wenn Sie den Abzug ausschalten möchten, berühren Sie wieder kurz die Taste für die Geschwindigkeitseinstellung.

Intensiveinstellung ein- und ausschalten

1. Berühren Sie die Taste für die Geschwindigkeit 3 und halten Sie sie gedrückt.

Die Taste für die Geschwindigkeit 3 beginnt zu blinken; die Intensiveinstellung ist eingeschaltet. Nach 6 Minuten schaltet die Dunstabzugshaube automatisch auf Geschwindigkeit 3 zurück.

1. Berühren Sie wieder die Taste für die Geschwindigkeit 3 und halten Sie sie gedrückt, um vorzeitig auf Geschwindigkeit 3 zurückzuschalten.
2. Berühren Sie kurz die Taste für die Geschwindigkeit 3, um den Abzug vorzeitig auszuschalten.

Timer ein- und ausschalten

1. Wählen Sie die gewünschte Abzugsstufe, indem Sie die entsprechende Taste für die Geschwindigkeitseinstellung berühren. Die Dunstabzugshaube schaltet sich ein.
2. Berühren Sie die Beleuchtungstaste und halten Sie sie gedrückt. Die Taste für die Geschwindigkeit beginnt zu blinken; die Timerfunktion ist aktiviert. Die Dunstabzugshaube schaltet sich automatisch nach 5 Minuten aus.
3. Berühren Sie die blinkende Taste für die Geschwindigkeit, um die Timer-Funktion in der Zwischenzeit auszuschalten.

Reinigung

Wichtig!

Es ist wichtig, die Dunstabzugshaube für sämtliche Wartungsarbeiten zuerst vom Stromnetz zu trennen, indem Sie den Netzstecker ziehen oder den Hauptschalter des Hauses/der Wohnung ausschalten. Die Abzugshaube muss regelmäßig gereinigt werden – sowohl von innen auch als auch von außen (dies sollte mindestens im selben Rhythmus erfolgen wie die Reinigung der Fettfilter). Verwenden Sie keine Produkte, die Scheuermittel enthalten. Keinen Alkohol verwenden!

Wichtig!

Das Nichtbefolgen der Reinigungsanleitung für das Gerät oder das Austauschen der Filter kann einen Brand verursachen. Diese Anweisungen müssen befolgt werden! Der Hersteller ist nicht haftbar für Schäden an der Abzugshaube oder für Brandschäden, die durch eine unsachgemäße Wartung oder das Nichtbefolgen der oben aufgeführten Sicherheitshinweise verursacht werden.

Dunstabzugshaube

Reinigen Sie die Dunstabzugshaube mit Seifenwasser und einem weichen Tuch. Danach mit sauberem Wasser abspülen. Verwenden Sie keine aggressiven Reinigungsmittel wie etwa Natronlauge. Die Oberfläche der Dunstabzugshaube bleibt in gutem Zustand, wenn diese regelmäßig mit einer Wachsschicht versehen wird.

Edelstahl-Dunstabzugshauben

Verwenden Sie keine Scheuerschwämme oder scheuernden Reinigungsmittel auf den Edelstahl-Dunstabzugshauben. Behandeln Sie die Oberfläche mit einem nicht scheuernden, nicht polierenden Mittel und putzen Sie den Edelstahl in Schliffrichtung.

Fettfilter

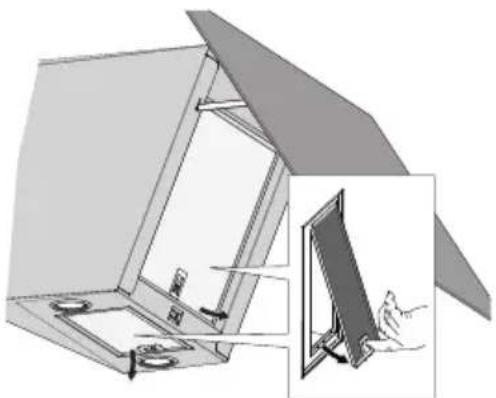

Metallfettfilter müssen einmal monatlich gereinigt werden.

1. Öffnen Sie die Abdeckung.
2. Ziehen Sie den speziellen Griff, um die Fettfilter aus der Dunstabzugshaube zu entfernen.

Metallfettfilter müssen gereinigt werden mit einem neutralen Reinigungsmittel von Hand, oder im Geschirrspüler bei niedriger Temperatur im Kurzspülgang. Stellen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, sodass das Wasser aus den Filtern ablaufen kann. Durch die Geschirrspülreiniger wird die Oberfläche der Fettfilter aus Aluminium matt. Das ist normal und hat keine Auswirkung auf die Funktionsweise.

Kohlefilter

Wenn die Dunstabzugshaube nicht über einen Abzug verfügt, muss der Kohlefilter immer verwendet werden.

1. Öffnen Sie die Abdeckung und entfernen Sie den Fettfilter.
2. Montieren Sie die Kohlefilter auf das Motorgehäuse.

Der Kohlefilter muss alle 6 Monate ausgetauscht werden.

Hinweis!

• Die Verwendung eines Kohlefilters erzeugt mehr Geräusche als der Betrieb der Dunstabzugshaube mit einem Abzug.
- Der optimale Betrieb des Kohlefilters erfolgt bei niedriger Motorgeschwindigkeit. Daher sollten Sie die Verwendung der Intensivmodus möglichst vermeiden.
- Nach mehr oder weniger langem Gebrauch ist der Kohlefilter gesättigt, je nach Art der Kochvorgänge und der regelmäßigen Reinigung des Fettfilters.
- Den Kohlefilter nicht waschen oder erneut verwenden. Gesättigter Kohlenstoff ist nicht umweltfreundlich, tauschen Sie den Filter rechtzeitig aus.
- Achten Sie auf die richtige Entsorgung des alten Kohlenstofffilters, entsorgen Sie diesen über den Restmüll.

Beleuchtung

Diese Haube ist mit einem Lichtsystem ausgestattet. Dieses Lichtsystem muss von einem autorisierten Techniker ersetzt werden. Versuchen Sie nicht, es selbst zu ersetzen.

Die Lampe in diesem Haushaltsgerät ist nur für die Beleuchtung dieses Geräts geeignet. Die Lampe ist nicht zur Raumbeleuchtung im Haushalt geeignet.

Allgemein

Der Anschluß dieses Gerätes an das Lichtnetz muß durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Dieses Gerät entspricht den europäischen Vorschriften.

Wichtig zu wissen:

- Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 45 cm sein.

- Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen auf diesem keine anderen Geräte angeschlossen sein, wie: Gasdurchlauferhitzer und Gasofen.

- Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von Gasgeräte.

- Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so besser ist die Wirkung der Dunstabzugshaube.

- Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer keine Installationsleitung(en) vorhanden ist/sind.

- Das Anschlussrohr der Kaminhaube hat einen Durchmesser von 120, 125 oder 150 mm. Es empfiehlt sich, das Abluftrohr auch mit diesem Durchmesser auszuführen.

- Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist für Stahlbeton und Ziegelmauern geeignet. Für manche Mauertypen sind spezielle Dübel und Schrauben erforderlich.

Elektroanschluss

Das Gerät entspricht Klasse I. Deshalb ist eine separate Erdung erforderlich.

Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

BRAUN = Phase L

BLAU = Phase N

GRÜN/GELB = Erde

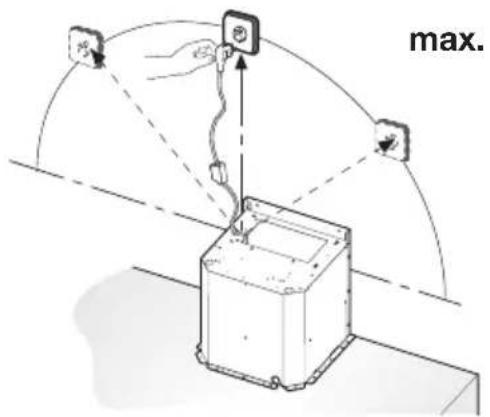

Diese Dunstabzugshaube ist mit einem Stecker versehen. Installieren Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist.

Bringen Sie die Steckdose am besten verdeckt, also hinter dem Rohr an.

Achtung:

Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sie bitte dafür, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens

3 mm angebracht wird.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezial-Netzkabel ausgestattet; sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

max.

Montage der Haube

Die letzten Seiten dieser Bedienungsanleitung zeigen die Schritte zur Montage der Haube.

Entsorgung von Gerät und Verpackung

Bei der Herstellung dieses Geräts wurden nachhaltige Materialien verwendet. Nach Ablauf seiner Nutzungsdauer muss das Gerät umweltgerecht entsorgt werden. Informationen zur Entsorgung erhalten Sie von den zuständigen Behörden.

Die Verpackung des Geräts ist wiederverwertbar. Folgende Materialien können verwendet worden sein:

• Karton;
  • Polyethylenfolie (PE);
  • CFK-freiem Polystyrol (PS-Hartschaum).

Entsorgen Sie diese Materialien umweltgerecht und gemäß den gesetzlichen Bestimmungen.

Das Gerät ist mit dem Symbol einer durchgestrichenen Mülltonne gekennzeichnet. Dieses Symbol weist darauf hin, dass Elektrogeräte getrennt entsorgt werden müssen. Das Gerät darf nicht über den normalen Hausmüll entsorgt werden.

Geben Sie das Gerät bei einer kommunalen Abfallsammelstelle oder bei Ihrem Händler ab.

Durch die getrennte Entsorgung von Haushaltgeräten werden Umwelt- und Gesundheitsschäden vermieden. Die bei der Herstellung dieses Geräts verwendeten Materialien lassen sich wiederverwerten, wodurch sich erhebliche Mengen an Energie und Rohstoffen einsparen lassen.

Konformitätserklärung

Wir erklären hiermit, dass unsere Produkte den einschlägigen europäischen Richtlinien, Normen und Vorschriften entsprechen sowie sämtliche Normen einhalten, auf welche diese verweisen.
