Produkttyp	Truhengefrierschrank
Marke	Royal Catering
Modell	RCFZ-459-1
Nettoinhalt	459 L
Energieeffizienzklasse	F
Stromverbrauch	0,870 kWh/24h
Jährlicher Energieverbrauch	354 kWh/Jahr
Spannung	230 V
Frequenz	50 Hz
Leistung	135 W
Nennstrom	1,31 A
Kältemittel	R600a (110 g)
Temperaturbereich	-12 °C bis -28 °C
Gefrierkapazität	21 kg/24h
Gewicht	72 kg
Geräuschpegel	50 dB
Temperaturanstiegszeit	53 h
Anzahl der Körbe	4
Schloss	Ja
Höhenverstellung	Ja
Elektrische Schutzklasse	I
Klimaklasse	I
Innenbeleuchtung	Ja, automatisch
Abtauen	Manuell

Häufig gestellte Fragen - RCFZ-459-1 Royal Catering

Wie stelle ich die Temperatur des Gefrierschranks ein?

Drehen Sie den Temperaturregler auf einen Wert von 1 bis 7. 1 entspricht einer leichten Kühlung, 7 der niedrigsten Temperatur. Stellen Sie sicher, dass der Regler nicht auf 0 steht, damit die Kühlung funktioniert.

Wie taue ich den Gefrierschrank ab?

Trennen Sie das Gerät vom Netz, nehmen Sie die Lebensmittel heraus, entfernen Sie das Eis mit einem Plastikschaber, lassen Sie es schmelzen, entfernen Sie das Wasser, reinigen Sie das Innere, schließen Sie es wieder an und stellen Sie die Kühlung für 4 bis 6 Stunden auf Maximum.

Was tun, wenn das Gerät nicht kühlt?

Überprüfen Sie, ob das Gerät eingesteckt ist, der Temperaturregler nicht auf 0 steht und die Lüftungsgitter nicht blockiert sind. Wenn das Problem weiterhin besteht, wenden Sie sich mit Seriennummer und Rechnung an den Kundendienst.

Wie reinige ich das Innere des Gefrierschranks?

Trennen Sie das Gerät vom Netz und warten Sie, bis es abgekühlt ist. Reinigen Sie es mit einem weichen, feuchten Tuch und einem milden Reinigungsmittel. Verwenden Sie keine ätzenden Produkte. Trocknen Sie es gründlich, bevor Sie es wieder anschließen.

Was ist die maximale Gefrierkapazität pro Tag?

Der Gefrierschrank kann bis zu 21 kg frische Lebensmittel in 24 Stunden einfrieren. Überschreiten Sie diese Menge nicht, um ein optimales Einfrieren zu gewährleisten.

Kann man frische Lebensmittel direkt einfrieren?

Ja, legen Sie die verpackten frischen Lebensmittel in den Gefrierschrank, vorzugsweise an die Wände oder den Boden. Stellen Sie die Kühlung in den ersten 24 Stunden auf Maximum und passen Sie sie dann je nach Befüllung an.

Wie hoch ist der Geräuschpegel des Geräts?

Der emittierte Geräuschpegel beträgt 50 dB, was für einen Truhengefrierschrank dieser Größe normal ist.

Wie hoch ist der Stromverbrauch des Gefrierschranks?

Der Verbrauch beträgt 0,870 kWh/24h und 354 kWh/Jahr, mit der Energieeffizienzklasse F.

Was tun bei einem Stromausfall?

Der Gefrierschrank kann die Temperatur für etwa 53 Stunden (Temperaturanstiegszeit) halten. Vermeiden Sie es, während des Ausfalls die Tür zu öffnen.

Wie ersetze ich die Innenlampe?

Trennen Sie das Gerät vom Netz, schrauben Sie die transparente Lampenabdeckung ab, ersetzen Sie die Glühbirne durch eine mit denselben Spezifikationen und schrauben Sie die Abdeckung wieder fest. Ziehen Sie bei Bedarf einen Fachmann hinzu.

BEDIENUNGSANLEITUNG RCFZ-459-1 Royal Catering

Produktname GEFRERTRUHE CHEST
Modell	RCFZ-252-1	RCFZ-560-1	RCFZ-459-1	RCFZ-368-1
Leistung [W] 85 135	135 110
Nennstrom [A] 0,63	1,31	1,31	1,2
Stromverbrauch[kWh/24h]	0,670	0,968	0,870	0,782
Energieklasse F
Spannung [M]/Frequenz [Hz]	230~/50
Kältemittel	R600a/67g	R600a/114g	R600a/110g	R600a/93g
Temperaturbereich[°C]	-12~-28
Nettokapazität[II]	252	560 459 368
Gefnerkapazität[kg/24h]	12	26	21	17
ElektrischeSchutzklasse	I
ErnstierterGerauschpegel	44dB	50dB
Temperaturanstiegszeit [h]	49	55	53	51
AE C (JährlicherEnergievorbrauch)[kWh/Jahr]	248	406 354 307
EEI (Energieeffizienzverhältnis)	40,6	41,4	41,9	41,6
-Klimaklasse	T
Gewicht [kg] 43	79	72	56
Höhenversstellung	Ja
Korby/Regal	1Korb	4Körbc	4Körbc	3Körbc
Schloss	Ja
Produktname TIEFKÜHLSCHRANK
Modell	RCFZ-98-1	RCFZ-152-1		RCFZ-197-1
Loistung [W] 52 78 82
Nennstrom [A] 0,48 0,5 0,5
Stromverbrauch[kWh/24h]	0,520	0,572	0,616
Energieklasse F
Spannung [M]/Frequenz [Hz]	230~/50

Kältemittel	R600a / 54g	R600a / 62g	R600a / 65g
Temperaturbereich (°C)	-12--28
Nettokepazität (l) 98	152	197
Gefnerkapazität (kg/24h)	5	8	10
Elektrische Schutzklasse	1
Emittierter Gerlöuschpegel	44dB
Temperaturanstiegesamt (h)	31,5 38 43
AE C (Jährlicher Energieverbrauch) [kWh/Jahr]	170	197	220
EEI (Energieeffizienzverhältnis)	41,3	40,6	41,2
*Klimuklasse	T
Gewicht (kg) 28 32 38
Höhenverstellung	Ja
Korb/Regal	1 Korb
Schloss	Ja

*Klimaklasse I bedeutet, dass die Umgebungstemperatur des Gerätes zwischen + 16 und 43°C liegen sollte.

ERLÄUTERUNG DER SYMBOLE

Lesen Sie die Bodienungsanleitung sorgfältig.

Elektrische Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Das Gerät entspricht der CE-Erklärung.

Achtung! Unfallgefahr.

ACHTUNG! Warnung vor brandfordernden Stoffon!

HINWEIS: In der vorliegenden Anleitung sind Beispielbilder vorhanden, die von dem tatsächlichen Aussehen der Maschine abweichen können. Die originale Anweisung ist die deutschsprachige Fassung, sonstige Sprachfassungen sind Übersetzungen aus der deutschen Sprache. BEDIENUNGSANLEITUNG SICHERHEITSHINWEISE Allgemeine Sicherheitshinweise bei der Benutzung von Elektrogeräten: Um das Verletzungsrisiko durch Feuer oder Stromschlag gering zu halten, bitten wir Sie, einige grundlegende Sicherheitsanweisungen zu beachten, wenn Sie dieses Gerät verwenden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig und vergewissern Sie sich, dass keine Fragen offen bleiben. Bewahren Sie diese Betriebsanleitung bitte sorgfältig in der Nähe des Produktes auf, um bei

Fragen auch später noch einmal nachschlagen zu können. Verwenden Sie stets einen geerdeten Stromanschluss mit der richtigen Netzspannung (siehe Anleitung oder Produktschild). Sollten Sie bezüglich des Anschlusses Zweifel haben, lassen Sie ihn durch einen qualifizierten Fachmann überprüfen. Benutzen Sie niemals ein defektes Stromkabel. Öffnen Sie dieses Gerät nicht in feuchter oder nasser Umgebung, ebenso nicht mit nassen oder feuchten Händen. Außerdem sollten Sie das Gerät vor direkter Sonneneinstrahlung schützen. Betreiben Sie das Gerät nur an geschützten Orten, sodass niemand auf Kabel treten, über sie stürzen und/oder sie beschädigen kann. Sorgen Sie darüber hinaus für ausreichende Luftzirkulation, wodurch die Kühlung des Gerätes gewährleistet und Wärmestau vermieden werden. Ziehen Sie vor der Reinigung dieses Gerätes den Netzstecker und benutzen Sie zur Reinigung ein feuchtes Tuch. Vermeiden Sie den Einsatz von Putzmitteln und achten Sie darauf, dass keine Flüssigkeit in das Gerät eintritt bzw. darin verbleibt. Das Innere dieses Gerätes enthält keine für den Benutzer wartungspflichtigen Teile. Überlassen Sie Wartung, Abgleich und Reparatur qualifiziertem Fachpersonal. Im Falle eines Fremdeingriffs verfällt die Garantie!

SICHERHEITSHINWEISE

1. Lesen Sie diese Gebrauchsanweisung vor Inbetriebnahme des Gerätes sorgfältig durch! Beachten Sie alle Sicherheitshinweise, um Schäden durch falschen Gebrauch zu vermeiden!
2. Bewahren Sie die Gebrauchsanleitung für den weiteren Gebrauch auf. Sollte dieses Gerät an Dritte weitergegeben werden, muss die Gebrauchsanleitung mit ausgehändigt werden.
3. Verwenden Sie das Gerät nur für den vorgesehenen Zweck und nur in Innenräumen.
4. Im Falle von unsachgemäßem Gebrauch oder falscher Handhabung kann keine Haftung für eventuell auftretende Schäden übernommen werden.
5. Vor dem ersten Gebrauch prüfen Sie bitte, ob die Art des Stroms und die Netzspannung mit den Angaben auf dem Produktschild kompatibel sind.
6. Dieses Gerät ist nicht dafür geeignet, durch Personen, einschließlich Kindern, mit eingeschränkten physischen, sinnlichen oder geistigen Fähigkeiten, sowie mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden. Als Ausnahme gilt, wenn diese durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden, oder Gebrauchsanweisungen erhalten haben.
7. STROMSCHLAGGEFAHR! Versuchen Sie niemals, das Gerät selbst zu reparieren. Lassen Sie stattdessen das Gerät im Störungsfall nur von qualifizierten Fachleuten reparieren.
8. Überprüfen Sie regelmäßig den Netzstecker und das Netzkabel. Sollte das Netzkabel beschädigt werden, muss es durch den Hersteller, den Kundendienst oder eine ähnliche Person ersetzt werden, um Gefährdungen zu vermeiden.
9. Vermeiden Sie Schaden am Netzkabel infolge von Quetschen, Brechen oder Reiben an scharfen Kanten. Von heißen Oberflächen und offenem Feuer fern halten. Das Netzkabel nicht in Wasser hängen oder in Wasser eintauchen.
10. ACHTUNG LEBENSGEFAHR! Tauchen und Halten Sie das Gerät während des Reinigens oder des Betriebes nie in Wasser oder andere Flüssigkeiten.
11. Öffnen Sie unter keinen Umständen das Gehäuse.
12. In dem Kühlschrank dürfen keine schweren, giftigen und/oder korrosionsfördernden Gegenstände aufbewahrt werden.
13. Um die Beschädigung des Verdichters beim Transport zu vermeiden, sollte der Kühlschrank nicht um mehr als 45° gekippt werden.
14. Das Gerät sollte nicht in unbeheizten Räumen und/oder Räumen mit hoher Luftfeuchtigkeit verwendet werden.
15. Wenn Sie mit Ihren Händen in der Gefriertruhe hantieren müssen, empfehlen wir, dass die Hände trocken sind, da bei Nässe die Haut durch den Frost Schaden nehmen kann.
16. ACHTUNG! Die Lüftungsöffnungen des Geräts

sollten immer frei von Beeinträchtigungen sein.

1. ACHTUNG: Verwenden Sie keine elektrischen Geräte oder Maschinen, um das Auftauen zu beschleunigen.
2. ACHTUNG! Achten Sie besonders darauf, die Kühlelemente nicht zu beschädigen.
3. ACHTUNG! Verwenden Sie keine elektrischen Geräte innerhalb der Lebensmittelfächer.
4. ACHTUNG! Das Gerät enthält in seiner Konstruktion entflammbare Gase zur Isolierung. Aus diesem Grund sollte das Gerät am Ende seiner Nutzungsdauer von entsprechenden Fachleuten entsorgt werden.
5. ACHTUNG! Der Stecker des Geräts sollte an einer Stelle an die Steckdose angeschlossen werden, wo er leicht und schnell herausgezogen werden kann.
6. ACHTUNG! Die Installation muss von einer qualifizierten Person durchgeführt werden.
7. Kinder dürfen nicht mit dem Gerät spielen.
8. Lagern Sie keine explosionsgefährlichen Stoffe in dem Gerät, z. B. Dosen mit komprimiertem brennbarem Gas.
9. Lagern Sie keine gefrorenen Glaswaren in dem Gerät.
10. Falls das Gerät nicht ordnungsgemäß funktioniert, beschädigt oder zu Boden gefallen ist, wird von jeglicher Nutzung abgeraten.
11. Benutzen Sie bitte nur Zubehör- und Ersatzteile, die vom Hersteller empfohlen sind. Nicht empfohlenes Zubehör oder Ersatzteile könnten eine Gefahr für den Benutzer darstellen oder Schaden am Gerät verursachen. Dies könnte zu Personenschäden führen und ihre komplette Gewährleistung erlischt dadurch.
12. Es ist verboten, das Gerät während der Arbeit zu schieben, umzustellen oder umzudrehen.
13. Das Gerät darf niemals auf brennbarem Untergrund, wie z.B. Teppich, aufgestellt werden.
14. Bitte stellen Sie Ihr Gerät nicht in der Nähe von offenen Feuerstellen, Elektroöfen, Heizöfen oder anderen Hitzequellen, wie direkter Sonnenstrahlung, auf, da durch die Hitze die Kühlleistung beeinträchtigt wird und sich dadurch der Energieverbrauch erhöht.
15. Das Gerät darf nicht an Verteiler oder Mehrfachsteckdosen angeschlossen werden – sondern nur direkt an eine Wandsteckdose.
16. Warten Sie nach dem Ausschalten des Geräts etwa 5 Minuten, bevor Sie das Gerät wieder anschließen, um eine Beschädigung des Geräts zu vermeiden.
17. Prüfen Sie vor dem ersten Gebrauch, ob Stromart und Netzspannung den auf dem Typenschild angegebenen Daten entsprechen.
18. ACHTUNG! Auslaufendes Kältemittel kann zu Augenschäden führen, wenn es in die Augen gelangt. In diesem Fall sofort mit viel Wasser ausspülen und einen Arzt konsultieren.
19. Das Gerät ist kein Spielzeug. Reinigung und Wartung dürfen nicht von Kindern ausgeführt werden, wenn diese nicht unter der Aufsicht von Erwachsenen stehen.

Werden die Anweisungen und Sicherheitshinweise verletzt, kann das zu ernsthaften Körperverletzungen oder zum Tod führen.

ANWENDUNGSGEBIET

Tiefkühlschrank RCFZ-98-1, RCFZ-152-1, RCFZ-197-1, Gefriertruhe Chest RCFZ-252-1, RCFZ-560-1, RCFZ-459-1, RCFZ-368-1 sind für den Hausgebrauch bestimmt. Gefrierschränke werden zum Lagern und Einfrieren von Lebensmitteln verwendet.

Für alle Schäden bei nicht sachgemäßer Verwendung haftet allein der Betreiber.

VOR DER ERSTEN BENUTZUNG

Prüfen Sie bei Erhalt der Ware die Verpackung auf Mängel und öffnen Sie diese, falls keine Schäden vorhanden sind. Falls die Verpackung Beschädigungen aufweist, setzen Sie sich innerhalb von 3 Tagen mit der Transportgesellschaft und Ihrem Vertriebspartner in Verbindung. Dokumentieren Sie die Beschädigungen so gut wie möglich. Stellen Sie das Paket mit Inhalt nicht über Kopf auf! Sollten Sie das Paket weiter transportieren, halten Sie es aufrecht und stabil.

ENTSORGUNG DER VERPACKUNG

Es wird darum gebeten, das Verpackungsmaterial (Pappe, Plastikbänder und Styropor) zu behalten, um das Gerät im Servicefall bestmöglich geschützt zurücksenden zu können!

HINWEISE FÜR DEN BENUTZER

Das Gerät muss nach dem Auspacken und vor dem Anschluss an das Netz gereinigt werden. Sobald der Gefrierschrank die eingestellte Temperatur erreicht hat, kann er befüllt werden. Beachten Sie die Parameter bezüglich der maximalen Last tiefgefrorener Lebensmittel innerhalb von 24 Stunden sowie die Anweisungen zum Einfrieren frischer Lebensmittel, die in dieser Anleitung gegeben werden. Es ist verboten, den Gefrierschrank mit warmen Flüssigkeiten und Lebensmitteln zu befüllen. Alle Lebensmittel, die in dem Gerät aufbewahrt werden, sollten abgedeckt sein. Durch die Nutzung von hermetisch verschließbaren Behältern, die zur Aufbewahrung von Lebensmitteln und Getränken genutzt werden sollten, wird das Aroma der Lebensmittel oder Getränke geschützt und eine Vermischung der Gerüche im Kühlschrank vermieden. Um eine ausreichende Luftzirkulation in dem Gerät zu gewährleisten, wird empfohlen, die Produkte so zu platzieren, dass zwischen diesen ein Abstand bestehen bleibt. Achten Sie darauf, dass je mehr Gegenstände sich im Tiefkühlschrank befinden und je länger die Türen/Schubladen geöffnet werden, desto höher ist der Energieverbrauch und desto eher ergeben sich Defekte. Um die vorhandene Kühlung möglichst lange aufrecht zu erhalten, sollten die Türen-/Schubladenöffnungszeiten

möglichst kurz gehalten werden. Die Türen und Schubladen sollten zudem nicht zu häufig geöffnet werden. Schließen Sie immer die Tür des Gerätes, wenn Sie es nicht benutzen. Verwenden Sie keine Schraubendreher oder anderen Metallwerkzeuge, um Eisschichten zu entfernen, die sich während der Verwendung an den Wänden des Gerätes bilden. Wenn die Abdeckung geschlossen ist, öffnen Sie sie nicht plötzlich und mit Kraft. Die Dichtung um den Verschluss der Kammer herum kann das Öffnen in den ersten 1 oder 2 Minuten erschweren. Nach dieser Zeit sollte sich das Gerät normal öffnen lassen. Wenn Sie das Gerät längere Zeit nicht benutzen, nehmen Sie das Gerät von der Stromversorgung. Reinigen Sie es und lassen Sie die Tür offen, um die Bildung unangenehmer Gerüche im Gerät zu vermeiden.

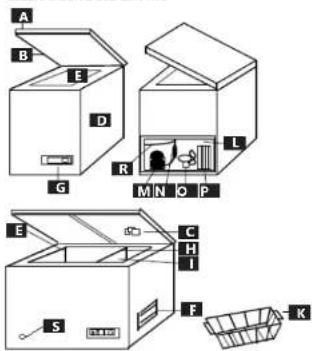

BESCHREIBUNG DES GERÄTES

B. Abdeckungsdichtung

C. Innenbeleuchtung

D. Gehäuse

E. Kammer für Tiefkühlprodukte

F. Lüftungsgitter

G. Bedienfeld

H. Fach

Kammer für Produkte, die zum Einfrieren bestimmt

sind

K. Hängekorb

L. Verdichterkammer

M. Verdichter

N. Trockenmittelfilter

D. Ventilator

P. Kapillarrohr

S. Wasserablauf

INSTALLATION UND MONTAGE DES GERÄTES

Stellen Sie sicher, dass das Gerät mindestens 2 Stunden aufrecht steht, bevor es das erste Mal eingeschaltet wird. WARNUNG! Gefahr durch elektrischen Strom! Die Inbetriebnahme des Gerätes darf nur an ordnungsgemäß installierten Einzelsteckdosen mit Schutzkontakt stattfinden.

Stellen Sie das Gerät auf eine flache, stabile Oberfläche, die seinem Gewicht und seinem Inhalt entspricht.

Halten Sie mindestens 20 cm Abstand zwischen dem Gerät und der Wand oder anderen Gegenständen, um eine ausreichende Belüftung zu gewährleisten. Das Gerät sollte in einem kühlen, gut belüfteten und trockenen Raum und fern von Wärmequellen aufgestellt werden. Halten Sie einen Mindestabstand von 30 cm zu Gas- oder Elektroherden und einen Abstand von 50 cm zu Heizkörpern oder Öfen ein.

Wenn das Gerät während des Betriebs keinen Wärmequellen ausgesetzt wird, erhöht dies die Effizienz des Kompressors und senkt den Energieverbrauch.

Erste Inbetriebnahme.

1. Entpacken Sie das gesamte Gerät.
2. Stellen Sie sicher, dass sich kein Verpackungsmaterial

im Kompressorraum befindet.

1. Entfernen Sie alle Dokumente und anderes Zubehör

aus dem Inneren der Maschine.

1. Installieren Sie alle zusätzlichen Komponenten.
2. Richten Sie das Gerät aus.
3. Reinigen und trocknen Sie den Innenraum.
4. Schließen Sie die Abdeckung / Tür

B. Schließen Sie den Gerätestecker an die Steckdose an.

1. Stellen Sie die Kühleistung auf das Maximum ein.
2. Öffnen Sie das Gerät für etwa 4-6 Stunden nicht oder

erst, wenn das rote Licht (Running) erlischt.

1. Tiefkühlprodukte in den Gefrierschrank einlegen
2. Wenn Sie frische Lebensmittel einfrieren, befolgen Sie die Anweisungen zum Einfrieren von frischen Lebensmitteln in diesem Dokument.

Lagern Sie keine Glasflaschen mit Flüssigkeiten ein, da diese während des Gefrierens ihr Volumen erhöhen und so beschädigt werden können. Lagern Sie niemals explosive Substanzen im Gefrierschrank.

Höhenverstellung / Nivellierung:

Um die Höhe des Gefrierschranks einzustellen oder diesen zu justieren, müssen die Füße des Gerätes mit den Schrauben entsprechend eingestellt werden.

Montage des Schlosses:

1. Entfernen Sie das Klebeband, das

Schraubenlöcher unter der Verriegelung bedeckt.

1. Positionieren Sie den Haken in der richtigen

Montageposition.

1. Schrauben Sie den Haken mit zwei Schrauben fest.

Montage der Griffe:

1. Befestigen Sie den Griff an der Tür mit 4 Schrauben.
2. Stützen Sie die Griffbrägung von einer Seite auf
3. Stecken Sie die die anders
4. Schieben Sie die Abdeckung in die Halterung
5. Schieben Sie die Abdeckung in die Halterung. Das Gerät ist mit einem Schloss versehen, das den Gefrierschrank vor dem Öffnen sichert.

Regalhöhenverstellung:

1. Entfernen Sie das Regal.
2. Entfernen Sie die Regalstütze und stellen Sie sie auf die gewünschte Höhe ein.
3. Stellen Sie die verbleibenden Stützen ein.
4. Schieben Sie das Regal in die Halterung.

EINFRIEREN FRISCHER LEBENSMITTEL

1. Die verpackten frischen Lebensmittel im Gefrierschrank unterbringen. Achten Sie darauf, dass diese nicht in Berührung mit bereits gefrorenen Produkten kommen, da diese sonst leicht anfrieren können und so die Gebrauchszeit sinkt. Es wird empfohlen, dass frische Lebensmittel in der Nähe der Wand oder des Bodens des Gefrierschranks platziert werden, an diesen Orten ist es am kältesten. Überschreiten Sie nicht die zulässige Gefriergutmenge (X kg / 24h). Überprüfen Sie diesen Wert in den technischen Daten des Geräts oder des Typenschilds.
2. Stellen Sie die Kühlleistung auf das Maximum ein.
3. Nach 24 Stunden die Position des Gefrierguts ändern,

damit Sie andere Produkte einfrieren können.

1. Stellen Sie die erforderliche Kühlleistung

entsprechend zur Auffüllung des Gefrierschranks ein

1. Sie können die Temperatur im Gerät kontrollieren.

zum Beispiel mit einem Thermometer, dessen Skala es Ihnen erlaubt, Temperaturen von unter -20 °C zu messen. Die Temperatur der Gefriergutlagerung sollte mindestens -18 °C betragen.

EINSCHALTEN DES GERÄTES

1. Schließen Sie die Gerätetür.
2. Schließen Sie den Gerätestecker an die Stromversorgung an. Das Gerät startet den normalen Betrieb und die Betriebsanzeige leuchtet auf. Die Kühlung wird erst gestartet, nachdem eine andere Kühlkapazität als 0 eingestellt wurde. (Wenn die Kühlleistung auf 0 eingestellt wird, wird der Kühlvorgang gestoppt, das Gerät jedoch nicht ausgeschaltet.)

BESCHREIBUNG DER STEUERTAFEL

1. Grüne Betriebsanzeige (Power) – Zeigt an, dass der Stromanschluss vorhanden und das Gerät angeschlossen ist.
2. Rote Betriebsanzeige (Running) – Zeigt an, dass die Innentemperatur höher als die eingestellte Solltemperatur ist. In der Regel wird dies empfohlen bei:

• der ersten Inbetriebnahme des Gerätes:

• bei Inbetriebnahme nach dem Abtauen:

• dem Auffüllen des Gefrierschranks mit

Frischlebensmitteln.

1. Kühlregler (0 – keine Kühlung; 1 – leichte Kühlung, 7 – maximale Kühlleistung).

TEMPERATUREINSTELLUNG

Einschalten des Geräts. Drehen Sie den Temperaturregler

im Uhrzeigersinn auf einen anderen Wert (als 0):

+ Minimum (leichte Kühlung)

• Maximum (niedrigste Temperatur)

Die Temperatur sollte eingestellt werden je nach:

+ Umgebungstemperatur.

- Menge der gelagerten Lebensmittel.

• Öffnungshäufigkeit.

MAXIMALE FÜLLKAPAZITÄT DES GEFRIERSCHRANKS Füllen Sie niemals den Gefrierschrank bis zur Kante, die in Kontakt mit dem Deckel steht. Halten Sie immer Abstand zwischen der Abdeckung und den gefrorenen Produkten.

Stellen Sie den Temperaturregelknopf entsprechend der Füllung des Gefriergeräts ein.

ENTFROSTEN

Unter normalen Anwendungsbedingungen (3.4 Öffnungen pro Tag) sollte der Gefrierschrank ein bis zwei Mal pro Jahr abgetaut werden (bei häufigem Öffnen sollte der Gefrierschrank häufiger aufgetaut werden).

Das Gerät sollte insbesondere dann aufgetaut werden, wenn die Dicke der Eisschicht an den Wänden etwa 5-7 mm beträgt. Eisschichten auf der Innenseite des Geräts reduzieren seine Effizienz.

Eisschichten können mit einem Kunststoffschaber abgekratzt werden. Verwenden Sie keine Metallgegenstände.

Achtung! Zum Abtauen des Gefrierschranks niemals elektrische Geräte (z. B. Haartrockner) oder offenes Feuer (z. B. Kerzen) verwenden. Die Kunststoffteile des Innenraums können schmelzen und die entweichenden Dämpfe können Funken oder Flammen verursachen.

Gehen Sie beim Entfrosten wie folgt vor:

1. Vergewissern Sie sich, dass der Gerätestecker aus der Steckdose gezogen ist.
2. Es wird empfohlen, eine Kunststoffschale oder einen anderen versiegelten Behälter zu verwenden, um austretendes Wasser beim Auftauen aufzufangen.
3. Stellen Sie sicher, dass Ihre Hände bei den Entfrostungstätigkeiten trocken sind, um Schäden durch die Minustemperaturen zu vermeiden (es werden Handschuhe empfohlen).
4. Nehmen Sie die gefrorenen Produkte heraus und stellen Sie sicher, dass das Schmelzwasser keine Gefahren oder Beschädigungen verursachen kann. Es wird empfohlen, sie in einen versiegelten Behälter zu geben.
5. Hebeln Sie mithilfe eines flachen Werkzeugs den Stopfen von der Unterseite des Gefriergeräts ab und entfernen Sie ihn.
6. Ziehen Sie den Stöpsel in der vorderen Unterseite des Gefrierschranks heraus und sorgen Sie für einen ausreichenden Abfluss.
7. Es wird empfohlen, die dicksten Eisschichten abzukratzen.
8. Falls erforderlich, kann das Auftauen beschleunigt werden, indem eine warme Wasserschale (nicht kochend oder heiß) in den Gefrierschrank gestellt wird.
9. Lassen Sie das Eis aus dem Inneren des Gefrierschranks schmelzen; während des Auftauens kann das Wasser aus dem Inneren des Gefrierschranks mit einem Schwamm entfernt werden.
10. Bevor Sie das Gerät erneut verwenden, reinigen Sie den Innenraum.
11. Schließen Sie die Öffnungen (an der Unterseite des Gefrierschranks und am Boden des Gefrierschranks) mit den Stöpseln.
12. Schließen Sie die Abdeckung / Tür und schließen Sie das Gerät an die Stromversorgung an.
13. Stellen Sie die Kühlleistung auf die maximale Stärke ein.
14. Legen Sie die gefrorenen Produkte in den Gefrierschrank.
15. Nach etwa 4-6 Stunden oder wenn die rote Lampe („Running“) erlischt, stellen Sie die Kühleistung so ein, dass der Gefrierschrank gefüllt werden kann.

INNENBELEUCHTUNG

Wenn die Gefrierfachabdeckung geöffnet ist, leuchtet die interne Beleuchtung des Geräts automatisch auf. Wenn die Tiefkühlabdeckung geschlossen ist, erlischt die Innenbeleuchtung des Geräts.

AUSTAUSCH DER INNENLAMPE

Der Austausch oder die Reparatur der Lampe sollte von einem qualifizierten Fachmann durchgeführt werden. Ziehen Sie vor den Lampen- und Wartungsarbeiten das Gerät von der Steckdose. Die Lampe befindet sich hinter dem durchsichtigen Schutz auf der Abdeckung des Geräts. Wenn Sie die Lampe ersetzen müssen, entfernen Sie die Abdeckungsschrauben, entfernen Sie die Abdeckung, ersetzen Sie die Lampe durch eine neue mit den gleichen Spezifikationen und bringen Sie die Abdeckung dann mit den Schrauben wieder an.

TRANSPORT UND LAGERUNG

Beim Transport sollte die Maschine vor Schütteln und Stürzen sowie vor dem Hinstellen auf das obere Teil geschützt werden. Lagern Sie sie in einer gut durchlüfteten Umgebung mit trockener Luft und ohne korrosive Gase.

REINIGUNG UND WARTUNG

Es wird empfohlen, den Gefrierschrank regelmäßig zu reinigen. Trennen Sie das Gerät vor der Reinigung oder vor Reparatur- oder Wartungsarbeiten von der Stromversorgung und warten Sie, bis es abgekühlt ist. Verwenden Sie keine ätzenden Reinigungsmittel wie Reinigungspulver, Flüssigkeiten, Verdünnungsmittel usw. und lassen Sie kein Wasser in das Gefrierfach gelangen. Schützen Sie sich vor Stromschlägen und tauchen Sie niemals das Gerät, das Kabel oder den Netzstecker in Wasser oder andere Flüssigkeiten ein. Verwenden Sie keinen Druckwasserstrahl zur Reinigung des Gerätes, da das Gerät für die Reinigung und das direkte Abspritzen mit dem Wasserstrahl nicht geeignet ist. Mit einem für den Lebensmittelbereich geeigneten Desinfektionsreiniger reinigen Sie die Türfächer und Schubladen von innen. Die Arbeitsplatte und das Gehäuse reinigen Sie mit einem feuchten, weichen Tuch, trocknen Sie im Anschluss darauf das komplette Gerät gründlich ab. Im Anschluss an die Kontrolle der Reinigung sollten Sie ein weiches, trockenes Tuch zum finalen Trocknen und Polieren der Oberfläche einsetzen. Falls das Gerät über einen längeren Zeitraum nicht benutzt wird: Trennen Sie das Gerät vollständig von der Stromversorgung und nehmen Sie alle Lebensmittel heraus. Dann den gesamten Gefrierschrank mit einem feuchten, weichen Tuch und einem milden Reinigungsmittel reinigen.

Reinigungsmittel abwaschen. Mit klarem Wasser spülen und gründlich trocknen lassen. Lassen Sie die Tür einige Zeit offen, damit das Gerät vollständig trocknen kann. Überprüfen Sie die Netzanschlussleitung von Zeit zu Zeit auf Beschädigungen. Benutzen Sie das Gerät niemals, wenn das Kabel in irgendeiner Form beschädigt ist. Sollte dies der Fall sein und das Kabel weist Schäden auf, muss es durch einen qualifizierten Elektriker ausgetauscht werden. So vermeiden Sie jegliche Gefährdung und Defekte. Bei Schäden oder Stößen wenden Sie sich an unseren Service. Versuchen Sie niemals, selbst Reparaturen an dem Gerät durchzuführen!

REGELMÄSSIGE PRÜFUNG DES GERÄTS

Prüfen Sie regelmäßig, ob Elemente des Geräts eventuelle Beschädigungen aufweisen. Sollte dies der Fall sein, darf das Gerät nicht mehr benutzt werden. Wenden Sie sich umgehend an Ihren Verkäufer, um das Gerät reparieren zu lassen.

Was tun im Problemfall?

Kontaktieren Sie Ihren Verkäufer und bereiten Sie folgende Angaben vor:

- Rechnungs- und Seriennummer (letztere finden Sie auf dem Typenschild)

- Gegebenenfalls ein Foto des defekten Teils aufnehmen.

- Ihr Servicemitarbeiter kann das Problem besser eingrenzen, wenn Sie es so präzise wie möglich beschreiben. Je detaillierter Ihre Angaben sind, desto schneller kann Ihnen geholfen werden! ACHTUNG: Öffnen Sie die Maschine niemals ohne Rücksprache mit dem Kundenservice. Dies kann Ihren Gewährleistungsanspruch beeinträchtigen!

Bewahren Sie das Gerät an einem trockenen, kühlen, vor Feuchtigkeit und direkter Sonneneinstrahlung geschützten Ort auf.

ENTSORGUNG GEBRAUCHTER GERÄTE

Dieses Produkt darf am Ende seiner Nutzungsdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an die Sammel- und Recyclinganlage für Elektro- und Elektronikgeräte zurückgegeben werden. Darüber informiert Sie das Symbol auf dem Produkt, in der Bedienungsanleitung oder auf der Verpackung. Die im Gerät verwendeten Materialien sind entsprechend ihrer Kennzeichnung recyclebar. Mit der Wiederverwendung, der erneuten Nutzung von Materialien oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Informationen über die entsprechenden Entsorgungspunkte erteilen Ihnen die lokalen Behörden.

TECHNISCHE DATEN

Product name FREEZER
Model	RCFZ-252-1	RCFZ-560-1	RCFZ-459-1	RCFZ-368-1
Rated input power [W]	85 135	135	110
Rated current [A] 0,63 1,31	1,31	1,2
Power consumption [kWh/24h]	0,670	0,968	0,870	0,782
Energy class F
Power supply (V)/ Frequency [Hz]	230--/50
Refrigerant	R600a /67g	R600a /114g	R600a /110g	R600a /93g
Temperature [°C]	-12--28
Net volume (l)	252	560	459	368
Freezing capacity [kg/24h]	12	26	21	17
Electric shock protection class	I
Emitted noise level	44dB	50dB
Temperature rise time [h]	49	55	53	51
AEC (Annual Energy Consumption) [kWh/year]	248	406	354	307
EEI (energy efficiency ratio)	40,6 41,4	41,9	41,6
Climate class*	T
Weight (kg)	43	79	72	56
Height adjustment	Yes
Basket / shelves	1 basket	4 basket	4 basket	3 basket
Lock	Yes
Product name FREEZER
Model	RCFZ-98-1	RCFZ-152-1		RCFZ-197-1
Rated input power [W]	52 78 82
Rated current [A] 0,48 0,5 0,5
Power consumption [kWh/24h]	0,520	0,572	0,616
Energy class F

TRANSPORT UND LAGERUNG

Umwelt- und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich-rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt- oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES

ÜBER ELEKTRO- UND ELEKTRONIK-ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung

von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz – ElektroG).

Produktentsorgung
