BEDIENUNGSANLEITUNG CA-406W Clean Air Optima

Vielen Dank, dass Sie sich für den innovativen Design-Turmventilator Clean Air Optima CA-406W entschieden haben.

Wir wünschen Ihnen viele Jahre gesunde Raumluft mit diesem effizienten und effektiven Produkt. Treffen Sie für die ordnungsgemäße Funktion dieses elektrischen Geräts unbedingt alle Sicherheitsvorkehrungen, wenn das Gerät verwenden. Diese Anleitung beschreibt die Sicherheitsvorkehrungen, die im Betrieb zu beachten sind. Sie sind dafür vorgesehen, Verletzungen oder Schäden an diesem Gerät vorzubeugen.

Beschreibung des Geräts

Das Gerät besteht aus folgenden Hauptkomponenten:

1. Griff
2. Obere Abdeckung
3. Vorderes Gehäuse oben
4. Dekorpaneel vorn
5. Vorderes Gehäuse unten
6. Oszillationsfuß
7. Vorderer Fuß
8. Hinteres Gehäuse oben
9. Dekorpaneel hinten
10. Hinteres Gehäuse unten
11. Hinterer Fuß
12. Obere Filterabdeckung
13. Untere Filterabdeckung
14. Fernbedienung
15. Bedienfeld
16. Anzeigefeld

Sicherheitshinweise

Führen Sie die folgenden Schritte aus, um das Verletzungsrisiko für Personen (z.B. durch Stromschläge oder Feuer) zu minimieren.

1. Nur für Innenräume geeignet.
2. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät nicht benutzen oder wenn Sie innere oder äußere Teile des Geräts reinigen.
3. Verwenden, warten und reinigen Sie das Gerät wie in dieser Anleitung beschrieben.

4. Verwenden Sie das Gerät nicht, wenn sichtbare Schäden am Netzkabel oder am Gerät selbst vorhanden sind. Reparieren Sie das Gerät nicht selbst, wenn es beschädigt ist.

5. Achten Sie darauf, dass die Luftauslässe immer frei sind. Beseitigen Sie Staub, Haare und andere Hindernisse für den Luftstrom und an den Luftauslässen.

6. Halten Sie Haare, Kleidung, Schmuck oder Finger von den Luftauslässen fern.

7. Geben Sie besonders acht, wenn der Ventilator in der Nähe von Kindern betrieben wird, und vermeiden Sie, dass Kinder mit dem Ventilator spielen.

8. Stecken Sie keine scharfen Gegenstände durch das Gitter, da es zu Ausfällen oder Stromschlägen führen kann.

9. Verwenden Sie das Gerät nicht in Räumen, in denen brennbare Flüssigkeiten oder Gase aufbewahrt werden, in der Nähe von Wärmequellen oder in besonders feuchten Räumen wie dem Badezimmer.

10. Berühren Sie das Gerät nur mit trockenen Händen.

11. Achten Sie darauf, dass der Ventilator beim Oszillieren keine Hindernisse berührt.

12. Achten Sie auf Beschädigungen am Netzkabel. Ziehen Sie das Gerät niemals an seinem Kabel.

13. Bringen Sie ausgediente Geräte zu den entsprechenden Sammelstellen. Verhindern Sie, dass Kinder das Gerät öffnen. Das Gerät ist kein Spielzeug. Kinder dürfen das Gerät nur unter Aufsicht eines Erwachsenen benutzen.
14. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen benutzt werden, wenn sie beaufsichtigt werden oder eine Einweisung in den sicheren Gebrauch des Geräts erhalten haben und die mit ihm verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung durch den Benutzer darf NICHT von Kindern ohne Aufsicht ausgeführt werden.
15. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden, um Gefahren vorzubeugen.

Merkmale

1. Touch-Bedientasten
2. Windmodi: Normal, Natur, Ruhe, ECO
3. 3 Windgeschwindigkeiten: hoch, mittel, niedrig
4. Starker Luftstrom mit 7 m/s
5. Ventilator-Luftstrom bis 520 m3/h
6. Automatische horizontale 90°-Oszillation für das gesamte Gerät, manuelle horizontale 360°-Oszillation für den Aufwindauslass
7. Timer: 1.2.4.8H und digitale Temperaturanzeige
8. LED-Anzeige: EIN/AUS, Windgeschwindigkeit, Windmodi, Oszillation
9. Fernbedienung

Installations- und Bedienungsanleitung

1. Nehmen Sie den Turmventilator zum Zusammenbau aus der Verpackung und stellen Sie sicher, dass alle Zubehörteile enthalten sind.

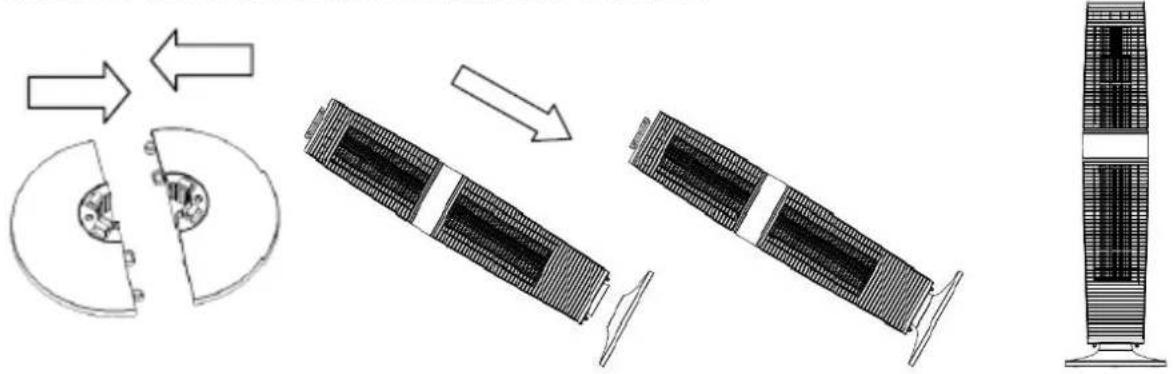

2. Bauen Sie den Ventilator nach der folgenden Anleitung zusammen:
   -Den hinteren und vorderen Fuß aneinander verriegeln wie in Diagramm 1 gezeigt.
   -Das Hauptgehäuse entlang der Fixierstange in den montierten Fuß setzen, wie in Diagramm 2 gezeigt.
   -Nach dem Zusammenbau den Ventilator an einen geeigneten Ort stellen, anschließen und gemäß Anleitung in Betrieb nehmen.
3. Das Gerät muss mindestens 30 cm von Wänden und Möbeln entfernt aufgestellt werden, um einen guten Luftstrom zu erhalten.

4. Achten Sie darauf, dass der vordere Luftauslass des Geräts von der nächsten Wand oder dem nächsten Möbel weg zeigt.
   Achten Sie darauf, dass die Luftein- und -auslässe nicht blockiert sind.

5. Ziehen Sie das Gerät niemals an seinen losen Teilen hoch.

Diagramm 1
Diagramm 2

Clean Air Optima®

Hinweis: Wenn Sie den Ventilator zum ersten Mal an das Stromnetz anschließen, zeigt ein „BiBi“-Alarmton, dass der Ventilator korrekt angeschlossen ist.

1) ON/OFF

Nur die Taste ON/OFF (EIN/AUS) kann bedient werden, wenn sich das Gerät im Standby-Modus befindet. Drücken Sie auf ON/OFF. Der Ventilator arbeitet zunächst im Normalmodus mit Geschwindigkeit LOW (niedrig) ohne Timer- und Schwenkfunktionen. Die LED-Leuchten leuchten entsprechend. Der Ventilator arbeitet in demselben Modus, in dem er sich vor dem letzten Abstellen ohne Abschalten befand, ausgenommen Timer- und Modusfunktionen.

Ein Druck auf ON/OFF im Betrieb stellt den Ventilator aus und der Ventilator schaltet mit langem BI---Tonsignal in den Modus STAND BY.

2) SPEED

Drücken Sie die Taste SPEED (Geschwindigkeit), um die Windgeschwindigkeit einzustellen, und wählen Sie die folgenden Optionen aus: LOW-MED-HI-LOW.... Die LED-Leuchten leuchten entsprechend.

3) TIMER

Beim Einschalten des Ventilators ist kein Timerstatus aktiv, die Timer-LED zeigt nichts an. Drücken Sie die Taste TIMER, um der Reihe nach durch die Optionen 1H-2H-4H-8H-kein Timer-1H... zu schalten. Die LED-Leuchten leuchten entsprechend.

Im Anfangszustand sind der Timer und die dazugehörige Anzeige nicht aktiv. Die Geschwindigkeit ist im Countdown-Modus, bis er ausschaltet.

4) MODE

Der anfängliche Windmodus ist „Normal“. Drücken Sie die Taste MODE, um den Windmodus aus den folgenden Optionen zu wählen: „Normal“-„Ruhe“ -„Natürlich“ -„ECO“- Normal... Die LED-Leuchten leuchten entsprechend. (Keine Anzeige für Modus NORMAL.)

Funktionsweise der Windmodi:

1. Normal:

Geschwindigkeit HI

Geschwindigkeit MED

Geschwindigkeit LOW

1. Ruhe:

HI: 30 Minuten „HI“ natürlicher Wind - 30 Minuten „MED“ natürlicher Wind - Bleibt auf „LOW“ natürlicher Windgeschwindigkeit

MED: 30 Minuten „MED“ natürlicher Wind – Bleibt auf „LOW“ natürliche Windgeschwindigkeit

LOW: Bleibt auf natürlicher Windgeschwindigkeit „LOW“

1. Natürlich:

Es gibt 3 natürliche Windoptionen (HI, MED, LOW)

1. ECO:

In diesem Modus arbeitet der Ventilator mit niedriger Geschwindigkeit, wenn die Umgebungstemperatur < 25 °C ist, mit hoher Geschwindigkeit bei > 29 °C, mit mittlerer Geschwindigkeit bei 25 °C–29 °C.

Speicherfunktion ohne Ausschalten, speichert den Betriebszustand vor dem Abstellen (nicht zum Ausschalten), erwartet Timer- und Modusfunktion.

5) AUTOMATISCHE DIMMFUNKTION:

Die LED-Leuchten dimmen nach mehr als 1 Minute ohne Bedienung automatisch 30%.

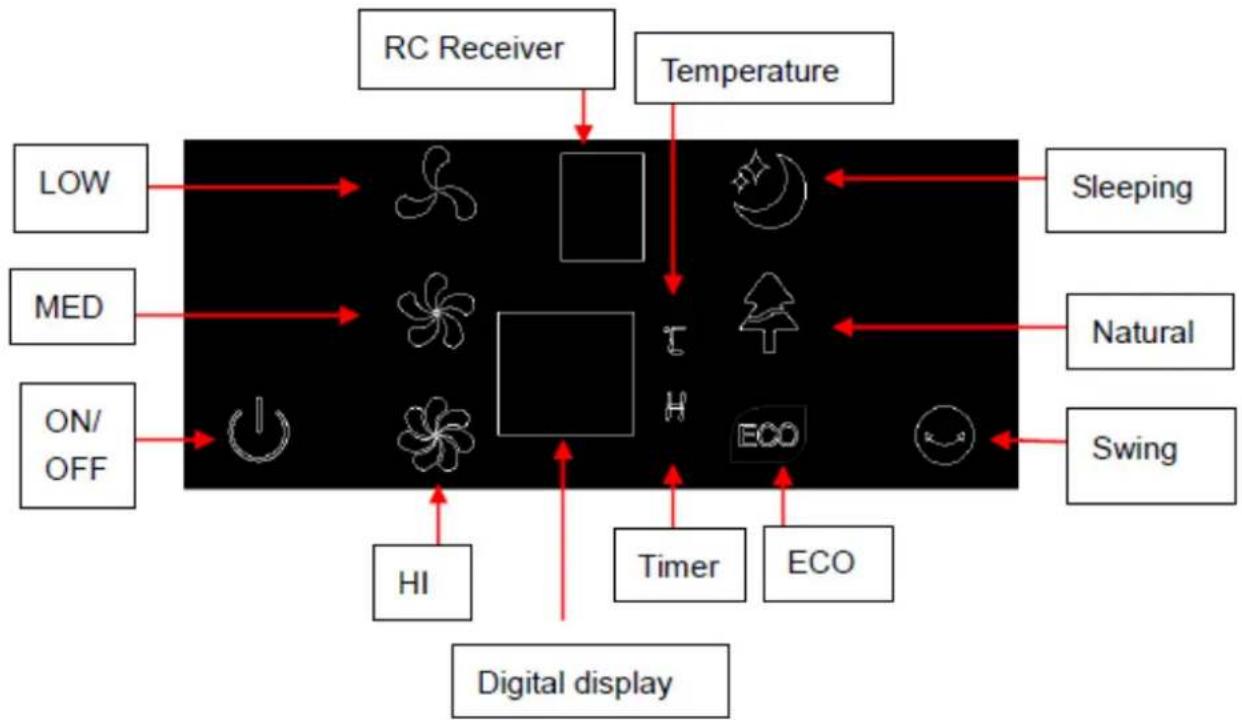

6) DIGITALZEIGE:

1. Doppelte 8-Element-Digitalanzeige 15*14 mm, 0,36 Zoll gemeinsame Kathode.
2. Zehn LEDs leuchten wie unten beschrieben, außer die Digitalanzeige.

Fernbedienung

1. Öffnen Sie das Batteriefach an der Rückseite der Fernbedienung und legen Sie eine Batterie mit 3V (CR2032) ein.
2. Zum Bedienen in Richtung des Empfängers halten.
3. Zum Einsetzen der Batterie ziehen Sie das Batteriefach wie abgebildet heraus. Setzen Sie die Batterie richtig gepolt ein.

Die Fernbedienung startet nach dem Wiedereinsetzen der Batteriefachs neu.

Reinigung und Wartung

Die Ansammlung von Staub und Schmutz auf der Rückseite des Geräts beeinträchtigt die Leistung des Ventilators. Für eine optimale Funktion muss die Rückseite des Ventilators mindestens einmal pro Monat gereinigt werden. Dieser Ventilator ist sehr sicher und leicht zu reinigen:

1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.
2. Bei Dauerbetrieb (24 Stunden/Tag) unter normalen Umständen empfehlen wir, den angesammelten Staub einmal in der Woche vom Lufteinlass an der Rückseite des Gerätes und mindestens einmal im Monat vom Luftauslass zu entfernen.
   Reinigen Sie die Außenfläche einmal im Monat mit einem Tuch.
3. Reinigen Sie bei Bedarf den Rotor vorsichtig mit dem Staubsauger auf niedriger Stufe. Zuerst müssen Sie eine Schraube mit dem Schraubendreher losdrehen und das Gitter an der Rückseite abnehmen.
   Achtung: Bringen Sie das Gitter wieder an, bevor Sie das Gerät wieder verwenden.
4. Bei Bedarf können Sie ein weiches Tuch mit einem neutralen Reinigungsmittel in warmem Wasser (unter 50 °C) verwenden, um die Außenseite des Ventilators zu reinigen.
   Vorsichtig abtrocknen.
5. Wird der Ventilator längere Zeit nicht benutzt, empfehlen wir, das Gerät sorgfältig zu reinigen und trocknen zu lassen.
   Das Gerät muss an einem kühlen und trockenen Ort aufbewahrt werden.

Technische Daten

Modell CA-406W

Nennspannung 220-240 V / 50 Hz

Nennleistung 45 W

Schallpegel <25 dB(A) (niedrig)

Maße 280x968 (TxH)

Gewicht 4,8 kg

Farbe Weiß

Entspricht den

EU-Vorschriften CE/WEEE/RoHS

Fragen Sie Ihren Händler oder Ihre Kommunalverwaltung nach aktuellen Informationen über die Entsorgung der Verpackung und des Geräts.

Service

GARANTIEZERTIFIKAT für den Design-Turmventilator Clean Air Optima CA-406W

Kaufdatum: ....

Name des Kunden: ....

Adresse:

Telefon:

E-Mail:

Name des Verkäufers:

Adresse:

1. Bitte füllen Sie dieses Garantiezertifikat vollständig aus. Senden Sie es mit der Rechnung und dem Gerät, Porto im Voraus bezahlt und in der Originalverpackung an Ihren Händler. Fügen Sie ausreichendes Rückporto für das Paket bei.

2. Bitte fügen Sie eine kurze Beschreibung des Schadens, der Störung oder des Fehlers und der Umstände bei, unter denen diese Probleme aufgetreten sind.

Der Clean Air Optima CA-406W wird vor Verlassen des Werks strengen Prüfverfahren unterzogen. Wenn das Produkt innerhalb eines Jahres ab Kaufdatum nicht den Spezifikationen entspricht, hat der Käufer aufgrund von Fertigungsmängeln das Recht auf kostenlose Reparatur oder Ersatz von Teilen gegen Vorlage dieser Garantie (vorausgesetzt, dass die Fehlfunktion oder Beschädigung des Geräts und/oder der Teile unter normalen Betriebsbedingungen aufgetreten ist). Die Garantie gilt: Für alle in Material und Verarbeitung fehlerhaften Teile. Wie lange: ein Jahr ab Kaufdatum. Das werden wir tun: Fehlerhafte Teile reparieren oder ersetzen.

Sonstige Bedingungen

Die Bestimmungen dieser Garantie ersetzen alle anderen schriftlichen Garantien, ob ausdrücklich oder stillschweigend, schriftlich oder mündlich, einschließlich der Garantie der Marktgängigkeit oder Eignung für einen bestimmten Zweck. Die maximale Haftung des Herstellers überschreitet nicht den tatsächlichen Kaufpreis, den Sie für das Produkt gezahlt haben. In keinem Fall haftet der Hersteller für besondere, zufällige, Folge- oder indirekte Schäden. Diese Garantie erstreckt sich nicht auf einen Mangel, der nach unserem alleinigen Ermessen auf unsachgemäße oder unangemessene Verwendung oder Wartung, fehlerhafte Montage, Unfall oder Naturkatastrophen, unsachgemäße Verpackung oder unbefugte Manipulationen, Änderungen oder Modifikationen zurückzuführen ist.

Diese Garantie erlischt, wenn der Aufkleber mit der Seriennummer entfernt oder entstellt wurde.

Clean Air Optima International B.V.

David Ricardostraat 9-7 / 9-9
