BEDIENUNGSANLEITUNG Royal EKS 2040/1 P EINHELL

Art.-Nr.: 45.002.76 I.-Nr.: 01024

Einholl®

ROYAL

EKS

2040/1P

⑩ Hinweise zum Verständnis

Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese Immer, andernfalls können schwere Verletzungen die Folge sein! Die Abbildungen zum Text finden Sie auf den vorderen Umschlagseiten. Halten Sie diese zum Studium der Anleitung geöffnet.

10.1 ② Zugseite Druckseite ①

10.2 ① Druckseite Zugseite ②

10.3 Zugseite Druckseite

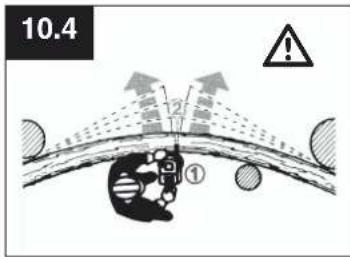

10.4 ①

11 11

12 vorgesehene Fallrichtung Fallschuss ca. 30° bis 45° Fallschuss Fallschuss Fallschuss Bruchstufe mind. 1/10 des Stammdurch- messers Fallschuss 1/8 bis 1/3 des Stammdurchmessers Bruchstufe (and 1/10 des Stammdurchmessers)

13 FALL- Richtung Gefahrenzone A Fluchtbereich A Fluchtbereich Gefahrenzone B

1. Bedienelemente

1 Vorderer Handgriff	13	Kettenspannbolzen
2 Vorderer Handschutz	14	Kettenspannbohrung
3 Öltankverschluss	15	Abdeckung
4 Ölauslaufkanal	16a	Sechskantmutter
5 Führungsbolzen	16b	Federring + Schelbe
6 Kettenspannschraube	17	Krallenanschlag
7 Sägekette	18	Ein-Aus-Schalter
8 Führungsschiene	19	Einschaltspere
9 Umlenkstern	20	Kettenschutz
10 Hinterer Handgriff	21	Ölstandsanzeige
11 Hinterer Handschutz	22	Zweihandsicherheitsschalter
12 Kettenrad	23	Öleinstellschraube

2. Technische Daten

Netzspannung 230 V ~ 50 Hz
Nennielstung 2000 W
Schnittlänge, max.: 40 cm
Schnittgeschwindigkeit bei Nenndrehzahl 22 m/s
Öltank-Füllmenge 85 ml
Gewicht o. Schwert+Kette 3,7 kg
Kettenbremse 0,1 sec
Schutzklasse II /	☐
Garantieter Schalleistungspegel unter Last 106 dB(A)
Schalldruckpegel unter Last 84 dB(A)
Beschleunigung: hinterer Handgriff unter Last 4,4 m/s(ermittelt nach EN 50144) vorderer Handgriff unter Last	3,3 m/s2

3. Schildererklärung

1. Maximale Schnittlänge: max. 400 mm
2. Kopf, Augen- und Gehörschutz tragen
3. Achtung! Betriebsanweisung lesen und Warn - und Sicherheitshinweise befolgen
4. Bei beschädigtem Kabel Netzstecker ziehen!
5. Vor Nässe schützen

D

4. Sicherheitshinweise

Bei Gebrauch der Maschine sind die Sicherheitshinweise zu beachten. Bitte beachten Sie zu Ihrer Sicherheit und der Sicherheit anderer diese Hinweise, bevor Sie die Maschine benutzen. Bewahren Sie die Hinweise für späteren Gebrauch sicher auf. Benutzen Sie die Elektro-Kettensäge ausschließlich zum Sägen von Holz (hölzerne Teile). Alle anderen Anwendungsarten geschehen auf eigene Gefahr und sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch den bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Sicherheitshinweise und Unfallschutz

Bitte lesen Sie die gesamte Bedienungsanleitung aufmerksam vor der ersten

Inbetriebnahme, um eine falsche Handhabung der Kettensäge zu vermeiden. Alle Hinweise zur Handhabung der Kettensäge dienen stets auch Ihrer persönlichen Sicherheit! Lassen Sie sich von einem Fachmann praktisch einweisen!

● Vor dem Lösen der Kettenbremse Gerät ausschalten.
- Zur Vermeidung von Gehörschäden Schallschutz tragen; von Vorteil sind Helme mit Gesichtsschutz.
- Beim Arbeiten auf sicheren Stand achten.
● Vor dem Ablegen die Maschine ausschalten.
- Vor allen Arbeiten an der Maschine den Stecker aus der Steckdose herausziehen.
- Stecker nur bei ausgeschalteter Maschine in die Steckdose einstecken.
● Die Kettensäge darf nur von einer Person bedient werden. Weiteren Personen ist der Aufenthalt im Schwenkbereich der Kettensäge verboten. Achten Sie besonders auf Kinder und Haustiere.
● Die Säge muss beim Anlaufen freistehen.
- Kettensäge bei der Arbeit mit beiden Händen festhalten!
- Kinder und Jugendliche dürfen die Kettensäge nicht bedienen. Von diesem Verbot ausgenommen sind Jugendliche über 16 Jahren unter Aufsicht zur Ausbildung. Säge nur an Personen weitergeben (ausleihen), die mit diesem Typ und der Handhabung grundsätzlich vertraut sind. Auf jeden Fall Bedienungsanleitung mitgeben!
● Arbeiten mit der Kettensäge darf nur, wer ausge-

ruht und gesund, also in guter körperlicher Verfassung ist. Wenn Sie von der Arbeit ermüdet sind, rechtzeitig Arbeitspause einlegen. Nach Genuss von Alkohol darf nicht mit der Kettensäge gearbeitet werden.

• Wird die Maschine zeitweise nicht benutzt, ist sie so abzustellen, dass niemand gefährdet werden kann.
• Bei jedem Schnitt Krallenanschlag fest ansetzen, erst dann mit dem Sägen beginnen.
• Netzkabel ist grundsätzlich hinter der Bedienungsperson zu führen.
• Kabel immer nach hinten von der Maschine wegführen.
  ● Nur Original-Zubehör verwenden.
• Geräte, die im Freien verwendet werden, müssen über Fehlerstromschutzschalter angeschlossen werden.
• Verlängerungskabel im Freien:
• Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete
• Verlängerungskabel
• Beim Sägen von Schnittholz und dünnem Gehölz sichere Auflage verwenden (Sägebock, Abb.4). Das Holz darf nicht gestapelt werden und es darf von keiner weiteren Person und nicht mit dem Fuß festgehalten werden.
  ● Rundhölzer sind zu sichem.
• Beim Arbeiten auf schrägem Untergrund stets zum Hang hin stehen.
• Sägevorrichtung nur mit laufender Sägekette aus dem Holz ziehen.
• Werden mehrere Schnitte durchgeführt, ist die Elektrosäge zwischen den Schnitten auszuschalten.
  ● Vorsicht beim Schneiden von gesplittertem Holz. Es können abgesägte Holzstücke mitgerissen werden (Verletzungsgefahr!).
• Elektrokettensäge nicht zum Abhebeln und Wegschaufeln beim Entfernen von Holzstücken und sonstigen Gegenständen verwenden.
• Entlastungsarbeiten dürfen nur von geschullen Personen durchgeführt werden! Verletzungsgefahr!
• Auf unter Spannung stehende Äste ist unbedingt zu achten. Freihängende Äste nicht von unten durchtrennen.
• Nicht auf dem Stamm stehend Entastungsarbeiten durchführen.
• Die Elektrosäge darf nicht für Forstarbeiten - also für das Fällen und Entasten im Wald - verwendet werden. Die notwendige Beweglichkeit und Sicherheit des Sägenführers ist hier durch die Kabelverbindung nicht gewährleistet!

• Beim Fällen nur seitwärts vom fallenden Baum aufhalten.

• Beim Zurückgehen nach dem Fällschnitt ist auf fallende Äste zu achten.

• Beim Arbeiten am Hang muss der Sägenführer oberhalb oder seitlich des zu bearbeitenden Stammes bzw. liegenden Baumes stehen.
• Wenn die Anschlussleitung beschädigt wird, muss sie vom Hersteller oder seinem Kunden-dienst-Vertreter ersetzt werden, um Gefährdungen zu vermeiden.

Um Rückschlag zu vermeiden, ist folgendes zu beachten:

• Nie mit der Schienenspitze zum Schnitt ansetzen! Schienenspitze immer beobachten.
• Nie mit der Schienenspitze sägen! Vorsicht beim Fortsetzen bereits begonnener Schnitte.
• Mit laufender Sägekette den Schnitt beginnen!
• Sägekette stets korrekt schärfen.
• Nie mehr Äste auf einmal durchsägen! Beim Entasten darauf achten, dass kein anderer Ast berührt wird.
• Beim Ablängen auf dicht daneben liegende Stämme achten. Wenn möglich Sägebock verwenden.

5. Transport der Kettensäge

Beim Transport der Kettensäge ist der Netzstecker herauszuziehen und der Kettenschutz über Schiene und Kette zu schieben. Werden mit der Kettensäge mehrere Schnitte durchgeführt, muss die Säge zwischen den Schnitten ausgeschaltet werden.

6. Vor der Inbetriebnahme

Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild der Maschine übereinstimmen. Vor jedem Arbeitsbeginn die Kettensäge auf einwandfreie Funktion und vorschriftsmäßigen betriebssichener Zustand prüfen. Vor Arbeitsbeginn Funktion der Kettenschmierung und Ölstand kontrollieren (siehe Bild 9). Befindet sich das Öl ca. 5mm vor dem unteren Rand (auf Bild mit "Min" gekennzeichnet) muss Öl eingefüllt werden. Oberhalb dieser Marke arbeiten Sie im sicheren Bereich. Kettensäge einschalten und über hellen Grund halten. Vorsicht, die Kettensäge darf den Boden nicht berühren; deshalb einen Sicherheitsabstand von ca. 20 cm einhalten. Zeigt sich nun eine zunehmende Ölspur, arbeitet die Kettenschmierung einwandfrei. Zeigt sich keine Ölspur, eventuell Ölausflusskanal (4), obere Kettenspannbohrung (14) und Ölkanal reinigen oder Kundendienst aufsuchen. (Lesen Sie hierzu unbedingt auch Absatz „Kettenöl einfüllen und Kettenschmierung“). Kettenspannung überprüfen und gegebenenfalls nachspannen (siehe Abschnitt „Spannen der Sägekette“). Funktion der

Kettenbremse kontrollieren (siehe auch Abschnitt „Lösen der Kettenbremse“).

7. Montage von Führungsschiene und Sägekette

Netzstecker darf nicht eingesteckt sein. - Beachten! Der vordere Handschutz (2) muss immer in oberster (senkrechter) Position stehen. Führungsschiene und Sägekette werden unmontiert mitgeltiefert. Zur Montage zunächst die Mutter/Federring (16a+b) abschrauben und Bremsgehäuseabdeckung (15) abnehmen. Der Kettenspannbolzen (13) muss sich mittig der Führung (5) befinden. Schrauben Sie gegebenenfalls den Kettenspannbolzen mit Kettenspannschraube (6) nach. Zum Schutz vor Verletzungen durch die scharfen Schneidkanten sind zur Montage sowie zum Spannen und abschliessenden Prüfen Handschuhe zu tragen. Bevor Sie nun die Führungsschiene mit der Sägekette montieren, müssen Sie die Schnittrichtung der Zähne beachten! Die Laufrichtung ist an der Abdeckung (15) mit einem Pfeil gekennzeichnet. Zur Bestimmung der Schnittrichtung gegebenenfalls Sägekette umdrehen (7). Führungsschiene (8) mit der Spitze senkrecht nach oben halten und die Sägekette (7), beginnend an der Schienenspitze, auflegen. Montieren Sie dann Führungsschiene mit Sägekette wie folgt: Führungsschiene mit Sägekette auf Führungs- (5) beziehungsweise Kettenspannbolzen (13) anlegen. Sägekette um das Kettenrad (12) legen, prüfen ob Kette richtig montiert ist (siehe Bild 1 / Pos. 7). Abdeckung (15) anselzen und mit dem Federring/Mutter (16a+b) leicht anziehen. Anschliessend müssen Sie die Sägekette richtig spannen:

8. Spannen der Sägekette

Vor allen Arbeiten an der Maschine Netzstecker ziehen!

Schutzhandschuhe tragen!

Achten Sie darauf, dass die Sägekette (7) in der Führungsnut der Schiene (8) liegt! Kettenspannschraube (6) mit Kreuzschlitz-Schraubendreher nach rechts im Uhrzeigersinn drehen, bis Sägekette richtig gespannt ist. Danach muss die Führungsschiene während des Festziehens der Mutter (16a) nach oben gedrückt werden. Nochmals Spannung der Kette überprüfen (siehe Abb. 10). Die Sägekette nicht zu fest spannen. Die Kette sollte sich im kalten Betriebszustand in der Mitte der Führungsschiene etwa 3 mm anheben lassen. Mutter (16a) gut anziehen.

Bei Erwärmung dehnt sich die Sägekette aus und

D

hängt durch. Es besteht die Gefahr, dass die Sägekette abspringt. Bei Bedarf nachspannen. Wird die Sägekette in helissem Zustand nachgespannt, muss sie nach Beendigung der Sägearbeiten unbedingt entspannt werden. Bei Abkühlung würden sonst durch Zusammenziehen der Sägekette hohe Spannungen entstehen. Eine neue Sägekette benötigt eine Einlaufzeit von ca. 5 Minuten. Ausreichende Kettenschmierung ist dabei sehr wichtig! Nach dem Einlaufen Kettenspannung prüfen beziehungsweise nachspannen.

9. Kettenöl einfüllen

Öltankverschlusskappe (3) vor dem Öffnen reinigen, um Verschmutzungen im Tank zu verhindem. Den Inhalt des Öltanks während der Sägearbeit an der Ölstandsanzeige (21) kontrollieren. Öltankverschluss (3) gut verschließen und eventuell übergelaufenes Öl abputzen.

10. Kettenschmierung

Zum Schutz vor übermäßigem Verschleiß müssen Sägekette und Führungsschiene während des Betriebs gleichmäßig geschmiert werden. Die Schmierung erfolgt automatisch. Niemals ohne Kettenschmierung arbeiten. Bei trocken laufender Kette wird die gesamte Schneidgarnitur innerhalb kurzer Zeit stark beschädigt. Deshalb vor jedem Arbeitsbeginn Kettenschmierung und Ölstand kontrollieren (Abb. 9). Die Säge nie in Betrieb nehmen, wenn sich der Ölstand unter der Minimum-Marke befindet. (Bild 9) ● Minimum - Wenn Ölstand nur noch ca. 5 mm am unteren Rand der Ölstandsanzeige (21) sichtbar, muss Öl nachgefüllt werden. ● Maximum - Öl auffüllen, bis Schauglas gefüllt ist.

11. Prüfen der Öl-Automatic

Vor Arbeitsbeginn Funktion der Kettenschmierung und Ölstand kontrollieren. Kettensäge einschalten und über einen hellen Grund halten. Vorsicht, die Kettensäge darf den Boden nicht berühren; deshalb einen Sicherheitsabstand von ca. 20 cm einhalten. Zeigt sich nun eine zunehmende Ölspur, arbeitet die Kettenschmierung einwandfrei. Zeigt sich keine Ölspur, eventuell Olausflusskanal (4), obere Kettenspannbohration (14) und Ölkanal reinigen oder Kundendienst aufsuchen. (Abb. 3) Einstellung der Öldurchflussmenge Die Einstellung der Öldurchflussmenge erfolgt mit der Öleinstellschraube (23). Bei feuchtem und woicheren Holz kann der Öfluss verringert werden (Öleinstellschraube im Uhrzeigersinn drehen) im Gegensatz bei trockenem, harten Holz wird mehr Öl zu Schmierung benötigt (Öleinstellschraube gegen

den Uhrzeigersinn drehen).

12. Kettenschmieröl

Die Lebensdauer von Sägeketten und Führungsschienen hängt in hohem Maße von der Qualität des verwendeten Schmieröls ab. Die Verwendung von Altöl ist nicht erlaubt! Verwenden Sie nur umweltfreundliches Kettenschmieröl. Kettenschmieröl nur in vorschriftsmäßigen Behältern lagem.

13. Führungsschiene

An der Umlenkung sowie an der Unterseite ist die Führungsschiene (8) besonders großer Verschleißbeanspruchung ausgesetzt. Um einseitige Abnutzung zu vermeiden, Führungsschiene (8) nach jedem Kettenschärfen wenden.

14. Kettenrad

Die Beanspruchung des Kettenrades (12) ist besonders groß. Zeigt es an den Zähnen starke Einlaufspuren, ist es unbedingt zu erneuern. Ein eingelaufenes Kettenrad vermindert die Lebensdauer der Sägekette. Kettenrad beim Fachhandel oder Kundendienst austauschen lassen.

15. Kettenschutz

Der Kettenschutz (20) muss sofort nach Arbeitsende beziehungsweise beim Transport über Kette und Schwert gesteckt werden.

16. Kettenbremse

Bei einem Sägenrückschlag erfolgt über den vorde- ren Handschutz (2) die Auslösung der Kettenbremse Der vordere Handschutz (2) wird durch den Handrücken nach vorne gedrückt. Dadurch wird die Kettenbremse die Kettensäge, beziehungsweise der Motor innerhalb von 0,10 sec. zum Stillstand gebracht.

17. Lösen der Kettenbremse

Um Ihre Säge wieder betriebsbereit zu machen, muss die Blockierung der Sägekette wieder gelöst werden. Zuerst Gerät ausschalten. Dann vorderen Handschutz (2) in seine senkrechte Ausgangsposition zurückklappen, bis er fest einrastet. Damit ist die Kettenbremse wieder voll funktionsfähig.

18. Sägeketten schärfen

Ihre Sägekette wird beim Fachhandel schnell und korrekt nachgeschliffen. Sie erhalten beim Fachhandel auch Kettenschärfeinrichtungen, (Feilgeräte), womit Sie Ihre Sägekette selbst schär-

fen können. Beachten Sei bitte die entsprechende Bedienungsanleitung.

Pflegen Sie Ihr Werkzeug mit Sorgfalt. Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für Werkzeugwechsel.

19. Inbetriebnahme

Beim Arbeiten grundsätzlich Schutzbrille, Gehörschutz, Schutzhandschuhe und feste Arbeitskleidung tragen!

Arbeiten auf einer Leiter, im Baum oder ähnlich unstabilen Standorten ist verboten. Nicht über Schulterhöhe und auch nicht mit einer Hand sägen.

Säge nur mit zugelassenem Verlängerungskabel mit vorgeschriebenen Isolationsstärken und Kupplungen für Außenbetrieb (zugelassene Gummileitung), passend zum Gerätestecker, verwenden. Zum Einschalten umfasst die linke Hand den vorderen Handgriff (1), die rechte Hand umfaßt den hinteren Handgriff (10). Einschalten: Einschaltsporre (19) zusammen mit Ein/Aus-Schalter (18) drücken. Funktion der Kettenbremse überprüfen.

Wenn Kettensäge nicht läuft, muss Kettenbremse mittels vorderer Handschutz (2) gelöst werden. Lesen Sie hierzu unbedingt Abschnitt „Kettenbremse“ und „Lösen der Kettenbremse“.

Nach dem Einschalten läuft die Kettensäge sofort mit größter Geschwindigkeit.

Ausschalten: Ein-Aus-Schalter (18) loslassen. Legen Sie die Kettensäge erst ab, wenn die Kette stillsteht!

Nach jedem Arbeiten mit der Kettensäge sollten Sie: Sägekette und Führungsschiene säubern. Kettenschutz anbringen.

Geräteschutz

Gerät darf nicht bei Regen oder im Feuchten benutzt werden.

Bei Beschädigung des Verlängerungskabels sofort Netzstecker her ausziehen. Ein beschädigtes Kabel darf nicht mehr verwendet werden.

Kontrollieren Sie Ihr Gerät auf Beschädigungen. - Vor Gebrauch des Werkzeugs die Schutzeinrichtungen oder eventuelle leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion überprüfen. Überprüfen Sie, ob die Funktion der beweglichen Teile in Ordnung ist. Alle Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile sollen sofort sachgemäß durch eine Kundendienstwerkstatt oder durch die ISC-GmbH repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.

Arbeitshinwels

Sägenrückschlag

- Bei Ablängschnitten muss der Krallenanschlag an das zu schneidende Holz angesetzt werden (siehe Abb. 4).

- Vor jedem Ablängschnitt Krallenanschlag fest ansetzen, erst dann mit laufender Sägekette in das Holz sägen. Die Säge wird dabei am hinteren Griff hochgezogen und am vorderen Handgriff geführt. Der Krallenanschlag dient als Drehpunkt. Das Nachsetzen erfolgt mit leichtem Druck auf den vorderen Handgriff. Die Säge dabei etwas zurückziehen. Krallenanschlag tiefer ansetzen und erneut den hinteren Griff hochziehen (siehe Abb. 5).

- Stech- und Längsschnitte dürfen nur von speziell geschulten Personen durchgeführt werden (erhöhte Gefahr eines Rückschlages; siehe Abb. 6).

- Längsschnitte in einem möglichst flachen Winkel anzusetzen. Hier ist besonders vorsichtig vorzugehen, da der Krallenanschlag nicht verwendet werden kann.

Die Elektrokettensäge kann beim Schneiden mit der Schienenoberseite in Richtung Bediener gestoßen werden, wenn die Sägekette ein- kiemmt. Deshalb sollte nach Möglichkeit mit der Schienenunterseite gesägt werden, da die Säge vom Körper weg in Richtung Holz gezogen wird (siehe Abb. 7 und 8).

- Beim Entasten sollte die Elektrokeftensäge möglichst am Stamm abgestützt werden. Hierbei darf nicht mit der Schienenspitze gesägt werden (Rückschlaggefahr; siehe Abb.6).

- Auf heranrollende Baumstämme achten. Rückschlag!

D

D

- Ein Rückschlag der Kettensäge kann entstehen, wenn die Schienenspitze (insbesondere das obere Viertel) unbeabsichtigt Holz oder andere feste Gegenstände berührt. Die Elektrosäge wird dabei unkontrolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert (Verletzungsgefahr!!)

Abb. 6

Sie vermeiden Sägeunfälle, wenn Sie nicht mit der Schienenspitze sägen; die Säge kann blitzartig hochschlagen. Beim Arbeiten mit der Säge vollständige Schutzausrüstung tragen.

Sichern Sie Ihr Werkstück. Benützen Sie Spannvorrichtungen, um das Werkstück festzuhalten. Dies ermög- licht eine sichere Bedienung der Maschine mit beiden Händen.

Rückschlag verursacht ein unkontrollierbares Verhalten der Säge. Dadurch besteht die Gefahr einer schweren Verletzung. Nicht mit loser Kettenspannung und stumpfer Kette sägen. Eine unsachgemäß geschärfte Kette erhöht die Rückschlaggefahr. Niemals oberhalb der Schulter sägen.

20. Anwendungstips

Holz zersägen

(siehe Abb. 4 und 5)

Beachten Sie alle Sicherheitsvorschriften und gehen Sie beim Zersägen von Holz so vor: Holz sicher auflegen. Kurze Holzklötz vor dem Sägen durch Festspannen sichern. Nur Holz oder hölzeme Gegenstände sägen. Beim Sägen darauf achten, dass keine Steine, Nägel usw. berührt werden. Diese können weggeschleudert werden und die Sägekette beschädigen. Vermeiden Sie Kontakt der laufenden Säge mit Drahtzäunen oder dem Erdboden. Beim Entasten ist die Maschine möglichst abzustützen. Hierbei darf nicht mit der Schlenenspitze gesägt werden. Auf Hindernisse wie Baumstümpfe, Wurzeln, Gräben und Hügeln achten, Stolpergefahr!

Beachten Sie:

Einschalten: Einschaltspere (19) und Ein-Aus-Schalter (18) sowie die Schalttaste am vorderen Handgriff drücken. Unterste Kralle (17) ans Holz ansetzen. Kettensäge am hinteren Handgriff (10) hochziehen und in das Holz einsägen. Kettensäge etwas zurücksetzen und Kralle (17) tiefer ansetzen. Vorsicht beim Schneiden von gesplittertem Holz. Es können Holzstücke mitgerissen werden. Ausschalten: Ein-Aus-Schalter oder Schalttaste am vorderen Handgriff loslassen.

Netzstecker herausziehen.

Kettensäge nur mit laufender Sägekette aus dem Holz ziehen. Wer ohne Anschlag sägt, kann nach vorne gerissen werden.

Holz in Spannung

Abb. 10.1: Stamm auf der Oberseite in Spannung Gefahr: Baum schlägt hoch

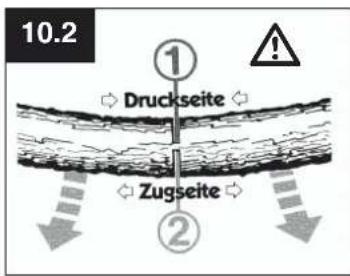

Abb. 10.2: Stamm auf der Unterseite in Spannung Gefahr: Baum schlägt nach unten!

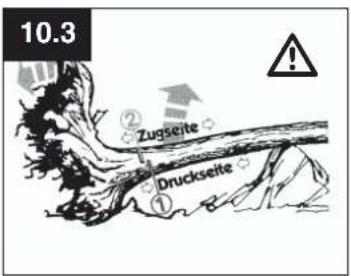

Abb. 10.3: Starke Stämme und starke Spannung Gefahr: Baum schlägt blitzartig mit gewaltiger Kraft aus! Abb. 10.4: Stamm seitlich gespannt Gefahr: Baum schlägt nach der Seite aus.

Bäume fällen

Beachten Sie alle Sicherheitsvorschriften und gehen Sie beim Baumfällen so vor: Mit der Kettensäge dürfen Sie nur Bäume fällen, deren Durchmesser kleiner als die Länge der Führungsschiene ist! Niemals versuchen, die eingeklemmte Säge mit laufendem Motor freizubekommen. Eingeklemmte Sägekette mittels Holzkeil befreien!

Beachten Sie: Gefahrenbereich: fallende Bäume können andere Bäume mitreißen. Deshalb wird als Gefahrenbereich (Fällbereich) die doppelte Baumlänge angenommen. (Abb. 11)

Achtung: Vor dem Schneiden muss ein Fluchtbereich (A) geplant und freigelegt werden. Der Fluchtbereich sollte nach hinten zur Rückseite der erwarteten Fällrichtung (B) verlaufen (Abb. 13).

Achtung: Prüfen Sie vor Ausführung des endgültigen Schnittes, ob Zuschauer, Tiere oder Hindernisse im Fällbereich vorhanden sind.

Das Fällen von Bäumen ist gefährlich und muss gelernt sein. Wenn Sie Anfänger oder ungeübt sind, lassen Sie die Finger vom Fällen! Besuchen Sie vorher einen Lehrgang.

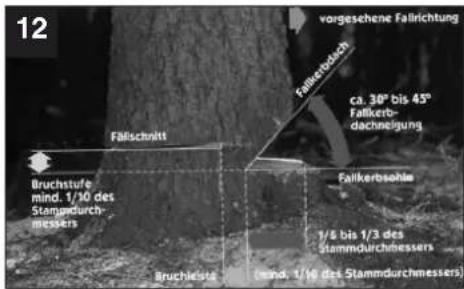

(Abb. 12)

Fällrichtung:

• Zuerst Fällrichtung unter Berücksichtigung von Kronenschwerpunkt und Windrichtung im Voraus berechnen. Kettensäge muss unmittelbar vor der Berührung des Holzes laufen. Kettensäge ein schalten. In Fallrichtung des Baumes eine Einkerbung sägen. Auf der gegenüberliegenden Seite der Einkerbung einen waagerechten Schnitt (Fällschnitt) einsägen.
  ● Fallkerb anlegen: Er gibt dem Baum Richtung und Führung.
• Fallrichtung überprüfen: Wenn Sie den Fallkerb korrigieren müssen, stets auf ganzer Breite nachschneiden.
• „Achtung, Baum fällt“ rufen.
• Erst jetzt Fällschnitt führen: Er wird höher als die Fallkerbsohle angelegt. Rechtzeitig Keile setzen
• Bruchleiste belassen: Sie wirkt wie ein Scharnier. Wenn Sie die Bruchleiste durchtrennen, fällt der Baum unkontrolliert.
  ● Baum umkeilen, nicht umsägen.
• Wenn der Baum fällt, zurücktreten. Kronenraum beobachten, Ausschwingen der Kronen abwarten. Nicht unter hängengebliebenen Ästen weiterarbeiten.

Fällen Sie nicht:

• wenn Sie Einzelheiten im Fallbereich nicht mehr erkennen können, z. B. bei Nebel, Regen, Schneetreiben oder Dämmerung.
• wenn sich die Fällrichtung wegen Wind oder Windböen nicht mehr sicher einhalten lässt. Fällarbeiten an Steilhängen, bei Glatteis, gefrorenem oder gereiftem Boden sind nur dann zu verantworten, wenn Sie wirklich sicher stehen können.

Ausschalten: Netzstecker herausziehen.

Zum Fällen müssen Sie anschließend einen Keil in

den waagrechten Schnitt eintreiben. Beim

Zurückgehen nach dem Fällschnitt ist auf fallende Äste zu achten.

Zubehör:

Verwenden Sie ausschließlich Original-Ersatzteile

Führungsschiene 45.003.31

Sägekette 45.003.11

Wartung und Reinigung

Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen!

Lüftungsschilzte frei- und sauberhalten. An der Kettensäge dürfen nur Wartungsarbeiten ausgeführt werden, die in der Bedienungsanleitung beschrieben sind. Weitergehende Arbeiten sind vom Kunden-dienst vorzunehmen. Es dürfen keine Änderungen an der Elektrosäge vorgenommen werden. Sie können dadurch Ihre Sicherheit gefährden. Sollte die Maschine trotz sorgfältiger Herstell- und Prüferfahren einmal ausfallen, ist die Reparatur von einer autonsierten Kundendienst-Werkslätte ausführen zu lassen. Bei Rückfragen und Ersatzteilbestellungen bitte die Typenbezeichnung sowie die 9-stellige Bestellnummer und die Ident-Nr. angeben.

Aufbewahrung

Bewahren Sie Ihre Kettensäge sicher auf

Unbenutzte Werkzeuge sollten gesäubert auf ebener Fläche, in einem trockenen Raum, für Kinder nicht erreichbar, aufbewahrt werden.

D

Beseitigung von Störungen

Bitte beachten Sie die Sicherheitshinweise auf Seite 8 und 9

Störung Ursache Behebung
Motor läuft nicht kein Strom Steckdose, Kabel, Leitung, Stecker	Kettenbremse siehe Punkt 16 und 17 „Kettenbremse“ und „Lösen der Kettenbremse“
Kette läuft nicht Kettenbremse Kettenbremse überprüfen, eventuell lösen.
Schlechte Schneidleistung Kette stumpf Kette schärfenKette falsch montiert Richtigkeit der Kettenmontage prüfenKettenspannung Kettenspannung überprüfen
Säge läuft schwer KettenspannungKelle springt vom Schwert	Kettenspannung überprüfen
Kette wird heiss (trocken) Kettenschmierung Ölstand überprüfenKettenschmierung überprüfen.

Kein Werkzeug benutzen, bei dem sich der Schalter nicht Ein/Ausschalten lässt.

Bei allen anderen Fehlfunktionen setzen Sie sich bitte mit einer autorisierten Kundendienstwerkstatt, unserem Zentralservice oder Ihrem Händler in Verbindung.

GB

1. List of parts

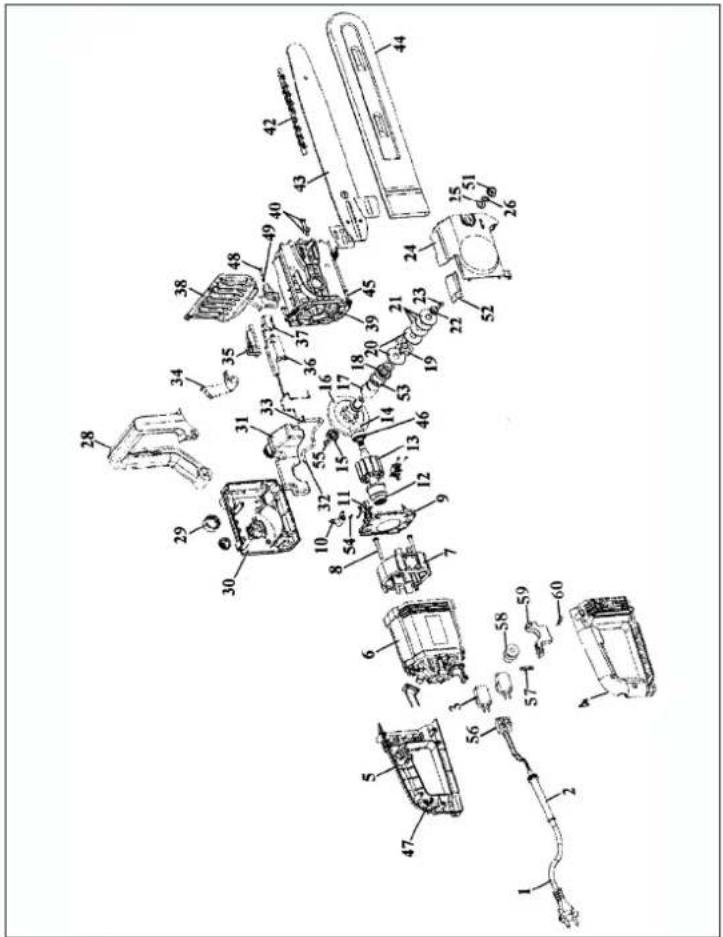

Ersatzteilzeichnung EKS 2040/1 P Art.-Nr.: 45.002.76, I.-Nr.: 01024

Ersatzteilliste EKS 2040/1 P Art.-Nr.: 45.002.76, I.-Nr.: 01024

Pos. Beschreibung Ersatzteilnr.
01 Netzleitung 45.002.00.01
02 Knickschulztüle 45.002.00.02
03 Ein- Ausschalter 45.002.70.02.03
04 Griffschaie rechts 45.002.70.01
05 Griffschaie links 45.002.70.02
06 Motorgehäuse 45.002.70.03
07 Stato 45.002.00.04
08 Kunststoffschraube 45.002.00.05
09 Luhtletschild 57.212.84
10 Olpumppe komplett 45.002.00.06
11 Kohldbürste komplett 45.002.00.44
12 Kugelager 45.002.00.08
13 Rotorm. Lüfter komplett	45.002.70.04
14 Ritzel	45.002.00.10
15 Kugelager 41.386.70.91
16 Kogorad	45.002.00.11
17 Kuppungsfeder	56.100.10
18 Kugelager 34.006.80.07
19 Kettenantriebsrad	45.002.00.45
20 Reibeschelbe	45.002.00.13
21 Tellerfeder 45.002.00.14
22 Zentrierhülse	45.002.00.15
23 Senkschraube	50.431.91
24 Deckel rechts	45.002.00.46
25 Schelbe	52.066.10
26 Federing 8	52.966.00
28 Zusatzhandgriff komplett	45.002.00.18
29 Tankdeckel	45.002.00.19
30 Deckel links	45.002.00.20
31 Oitank	45.002.00.47
32 Olschlauch	45.002.00.21
33 Winkeldüse	57.213.21
34 Schalthebel	45.002.00.48
35 Wippe	45.002.00.49
36 Schallargehäuse	45.002.00.50
37 Mikroschaller	45.002.00.24
38 Handschutz	45.002.00.51
39 Lagerschild	45.002.00.52
40 Spannbolzen komplett	45.002.00.26
41 Kunststoffschraube 45.002.00.27
42 Ersatzkette	45.003.11
43 Ersatzschwert	45.003.31
44 Schwertschutz	45.002.00.28
45 Kunststoffschraube 45.002.00.29
46 Kugelager 41.385.00.24
47 Zugestlastungsschelle	45.002.00.30
48 Stlossel	45.002.00.53
49 Fedder	45.002.00.54
50 Schraube M5x16 DIN 7991	45.002.00.55
51 Sechskantmutter MB	45.002.00.56
52 Einsatzleil Deckel rechts	45.002.00.57
53 Sicherungsring 28x1,2 DIN472	45.002.00.58
54 Linsenschraube M3x5 DIN7985	45.002.00.59
55 Sicherungsring DIN 8799-8	45.002.00.60
56 Anschlußklämme	45.002.70.02.056
57 Feder	45.002.70.02.057
58 Einschaftsperre	45.002.70.02.058
59 Schaltwippe 45.002.70.02.059
62 Feder	45.002.70.02.060

ISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
© declares conformity with the EU Directive and standards marked below for the article
F déclare la conformité suivante selon la directive CE et les normes concernant l'article
NL verklaart de volgende conformltelt in overeenstemming met de EU-richtlijn en normen voor het artikel
E declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
P declara a seguinte conformidade de acordo com a directiva CE e normas para o artigo
⑤ förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
ilmoittaa seuraavaa Euroopan unionin direktivien ja normien mukaista yhdenmukaisuutta tuotteelle
☐ erklærer herved folgende samsvar med EU-direktiv og standarder for artikkel
НИЗ заявляет о соответствии товара следующим директивам и нормам ЕС
HR izjavljuje sljedeću uskladjenost s odredbama i normama EU za artikl.
①0 declară următoarea conformitate cu linia directoare CE și normele valabile pentru articolul.

☐ Ürün ile ilgili olarak AB Yönetmellikleri ve Normları gereğlince aşağıdaki uygunluk açıkla masını sunar.
© ολώνει την ακόλουθη συμφωνία σύμφωνα με την Οδηγία ΕΕ και τα πρότυπο για το προϊόν
① dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
☐K attesterer følgende overensstemmelse I henhold til EU-direktiv og standarder for produkt
CZ prohlašuje následující shodu podle směmice EU a norem pro výrobek.
a következő konformítást jelentl ki a termékekre vonatkozó EU-Irányvonalak és normák szerint
⑤ pojasnjuje sledečo skladnost po smernici EU in normah za artikel.
PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
SK vydáva nasledujúce prehlásenie o zhode podľa smernice EÚ a norlem pre výrobok.
⑧⑨ декларира следното съответствие съгласно директивите и нормите на ЕС за продукта.

Elektro-Kettensäge EKS 2040/1P

98/37/EG

87/404/EWG

73/23/EWG_93/68/EEC

R&TTED 1999/5/EG

97/23/EG

2000/14/EG: L_WM = 104 dB; L_WA = 106 dB

89/336/EWG_93/68/EEC

95/54/EG:

90/396/EWG

97/68/EG:

89/686/EWG

EN 50144-1: 1998+A1; EN 50144-2-13: 2002; EN 55014-1: 2000+A1+A2; EN 55014-2: 1997+A1; EN 61000-3-3: 1995+A1; EN 61000-2-2: 2000; TÜV Produkt-Service GmbH, Ridlerstraße 31, 80339 München; KBV V

Landauwlsar, den 21.10.2004

Leiter Produkt-Management

Produkt-Management

Art.-Nr.: 45.002.76 I.-Nr.: 01024 Archivierung: KSE-0765-30-4147145-E Subject to change without notice

GB WARRANTY CERTIFICATE

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangelhatt sein sollte. Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden, Vorausselzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kundendenstes oder die unten aufgeführte Serviceadresse.

ISC GmbH · International Service Center

Service- und Infoserver: http://www.isc-gmbh.info

⑥ Technische Änderungen vorbenalten
- Technical changes subject to change
① Sous réserve de modifications
60 Technische wijzigingen voorbühouden
① Con riserva di apportare modifiche tecniche
© Technické změny vyhrazeny
Technické změny vyhradené

Notizen:

77

Notizen:

78

© ISC GmbH

Eschenstraße 6

D-94405 Landawlsar

Tel. [phone] (12 CInmin), Fax [phone] (12 CInmin)

A Hans Einhell Österreich Gesellschaft m.b.H.

Mühlgasse 1

A-2353 Guntramsdorf

Tel. [phone], Fax [phone]

CH. Eubag International

St. Hellerstraße 182

CH-84M Winterthur

Tel. [phone], Fax [phone]

Finball UK Ltd

Travesie Ville Ester, 9 B

Polipono Industrial El Nopal

E-28119 Algete-Madrid

Investitions-Baugesellschaft

Christofor Stefanidi

Belinskij-102

KZ-486008 st. Chimkenl

Tel./Fax [phone]

RO Finhell Distribution SRI

Drumul Odaii 26 A

Olapani, Iliz

RO-075100 Bucureatl

Tel. [phone], Fax [phone]

©Polov Plus SBO

Árpaí yú Bochavice

Budava 10 B

CZ-19011 Prahe - Bechovice 911

Tel. [phone]. Fax [phone]

BG Slav GmbH

Der Nachdruck oder sonstige Verviellfälligung von Dokumentation und Begleitpepieren der Produkte, auch auszugewelse ist nur mit ausdrücklicher Zustimmung der ISO GmbH zufzusig.

GB
