BEDIENUNGSANLEITUNG MediaMaster 55-HR JL Audio

ERKLÄRUNG ZUR EINHALTUNG DER FCC-BESTIMMUNGEN

Dieses Gerät entspricht Abschnitt 15 der FCC-Vorschriften. Der Betrieb dieses Geräts unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine gesundheitsschädlichen Störungen verursachen. (2) Dieses Gerät muss empfangene Störungen aufnehmen, einschließlich solcher, die zu einem unerwünschten Betriebszustand führen können. Diese Grenzwerte dienen dem angemessenen Schutz vor gesundheitsschädlichen Störungen in Wohnbereichen.

Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und strahlt sie ab und kann, falls es nicht anweisungsgemäß installiert wird, schädliche Funkstörungen verursachen. Es wird jedoch nicht garantiert, dass bei einer bestimmten Installation keine Störungen auftreten. Sollte dieses Gerät der Radio- oder Fernsehempfang stören, sollten Benutzer zunächst versuchen, die Störung mithilfe einer oder mehrerer der folgenden Maßnahmen zu beheben: - Richten Sie die Empfangsantenne neu aus oder ändern Sie deren Standort. - Vergrößern Sie den Abstand zwischen Gerät und Empfänger. - Schließen Sie das Gerät an eine Netzstecklose eines Stromkreises an, der nicht mit dem Stromkreis identisch ist, mit dem der Empfänger verbunden ist. - Wenden Sie sich an einen Händler oder einen erfahrenen Radio-/Fernsehtechniker. Änderungen, die nicht ausdrücklich von der für die Einhaltung von Bestimmungen verantwortlichen Partei genehmigt sind, könnten zu einem Entzug der Berechtigung des Benutzers zur Bedienung dieses Geräts führen.

ERKLÄRUNG ZUR STRAHLENBELASTUNG GEMÄSS FCC

Dieses Gerät entspricht den Strahlenbelastungsgrenzen der FCC für nicht kontrollierte Umgebungen. Bei der Installation und beim Betrieb dieses Geräts sollte auf einen Mindestabstand von 20 cm zwischen dem Kühler und Ihrem Körper geachtet werden.

ERKLÄRUNG FÜR KANADA

Dieses Gerät enthält lizenzfreie Sender/Empfänger, die die Bestimmungen der lizenzfreien RSS-Normen von Innovation, Science and Economic Development Canada erfüllen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine Störungen verursachen. (2) Dieses Gerät muss Störungen aufnehmen, einschließlich Störungen, die zu einem unerwünschten Betriebszustand des Geräts führen können.

Das Gerät erfüllt die Bedingungen, um von den routinemäßigen Bewertungsgrenzen in Abschnitt 2.5 von RSS-102 und um von RSS-102 bezüglich Strahlenbelastung ausgeschlossen zu sein; Benutzer können kanadische Informationen zu Strahlenbelastung und Einhaltung der Bestimmungen erhalten. Dieses Gerät erfüllt die Bedingungen, um von den routinemäßigen Bewertungsgrenzen in Abschnitt 2.5 von RSS-102 ausgeschlossen zu sei. Bei der Installation und beim Betrieb des Geräts sollte auf einen Mindestabstand von 20 cm zwischen dem Kühler und Ihrem Körper geachtet werden.

HINWEISE FÜR DIE SICHERHEIT

- Verwenden Sie dieses Produkt ausschließlich in Fahrzeugen mit negativ geerdeten 12-Volt-Systemen. Dieses Produkt ist nicht für die Verwendung in Flugzeugen zertifiziert oder zugelassen. - Monkieren Sie dieses Produkt sicher, um unter schwierigen Bedingungen Schäden oder Verletzungen zu vermeiden. - Ersetzen Sie die Sicherung der Stromleitung nicht durch eine Sicherung mit einer anderen Leistung. Umgehen Sie niemals die Sicherung. - Wählen Sie für das Audiosystem nur Lautstärken, die für die Betriebsbedingungen und den Gehörschutz angemessen sind.

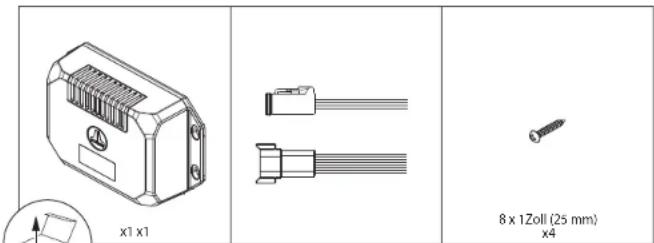

HINWEISE FÜR DIE INSTALLATION

- Die Installation erfordert entsprechende Werkzeuge und Sicherheitsausrüstung. Eine Installation durch Fachpersonal wird empfohlen. - Dieses Produkt ist wasserbeständig. Tauchen Sie es nicht in Wasser ein und setzen Sie es nicht Hochdruckspritzwasser aus. - Schalten Sie das Audiosystem vor der Installation aus und trennen Sie das Batteriesystem vom Audiosystem. - Installieren Sie das Gerät an einem trockenen, gut belufteten Ort, der die werkseitig installierten Systeme nicht beeinträchtigt. Sollte keine trockene Umgebung vorhanden sein, kann ein Ort verwendet werden, der nicht starkem Spritzen ausgesetzt ist. - Überprüfen Sie vor dem Schneiden oder Bohren, ob sich hinter Montageflächen mögliche Hindernisse befinden. - Verlegen Sie alle Systemleitungen sorgsam außerhalb der Reichwelte von beweglichen Teilen und scharfen Kanten; verwenden Sie zum Sichern Kabelbinder oder Drahtidemmen sowie bei Bedarf Tüllen und Kabelbäume zum Schutz vor scharfen Kanten.

STEUERUNGSOPTIONEN ^1

Für die Bedienung muss das MM55-HR unter Verwendung entsprechender NMEA 2000°-Kabel und -Anschlüsse (separat erhältlich) mit einem kompatiblen NMEA 2000°-Gerät (nicht im Lieferumfang enthalten) verbunden sein.

MediaMaster® MMR-40

Netzwerksteuerung

Vielfältige, wasserbeständige Steuerung (IP66) mit LCD-Farbdisplay

NMEA 2000®-Verbindung

Micro-C-Anschluss für das NMEA 2000*-Netzwerk unter Verwendung von Zubehörkabeln und Anschlüssen für NMEA 2000*-Netzwerke (separat erhältlich). Hinweis: Für die Funktion sind kompatible Entertainment-Protokolle (PGN) für NMEA 2000*-Netzwerke erforderlich. Außerdem kann ein Software-Upgrade der verbundenen MFD-Geräte (Multifunktionsdisplay) notwendig sein. Informationen zur Gerätekompatibilität erhalten Sie vom Hersteller des MFD.

1. Die Steuerungsfunktionen sind je nach verbundenem Controller unterschiedlich. Zum Erzielen der vollen Funktionsfähigkeit muss das Gerät mit einem MMR-40 Netzwerkcontroller (separat erhältlich) oder mit Ihrer kompatiblen MFD mit MMA-1-HTML-MFD-Datenschnittstelle (separat erhältlich) verbunden sein.

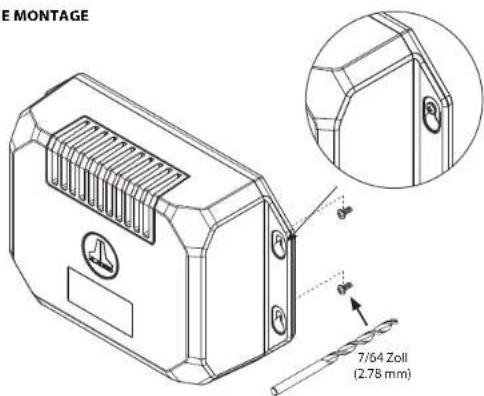

ALLGEMEINE MONTAGE

E MONTAGE 7/64 Zoll (2.78 mm)

GRUNDLEGENDE BEDIENELEMENTE

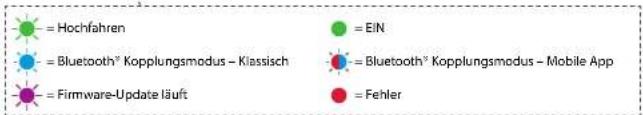

= Hochfahren = Bluetooth® Kopplungsmodus - Klassisch = Firmware-Update läuft = EIN = Bluetooth® Kopplungsmodus - Mobile App = Fehler

Control Function

	Bluetooth®Kopplung – Klassisch	Zum Verbinden von Streaming Audiogeraten• Kurz drücken, um Kopplungsmodus zu aktivieren• LED blinkt bis zum Verbindungsaufbau schnell blau	LED leuchtet nach Verbindungsaufbau 10 Sekunden lang blau und danach grün• Zeitüberschreitung nach 60 Sekunden
	Bluetooth®Kopplung – Mobile App	Zum Verbinden von Controllem für mobile Apps• Lange drücken, um Kopplungsmodus zu aktivieren• LED blinkt bis zum Verbindungsaufbau schnell rot/blau
Reset	Reset • Kurz	drücken, um das Quellgerät neu zu starten	LED blinkt grün und leuchtet dann wieder grün

HINWEIS: Wenn eine Verbindung mit +12 V DC besteht, stellt das Quellgerät automatisch eine Verbindung mit zuvor gekoppelten Geräten her. Wenn sich ein gekoppeltes Gerät nicht in Reichweite befindet oder es keine zuvor gekoppelten Geräte gibt, aktiviert das Quellgerät für 60 Sekunden den Kopplungsmodus.

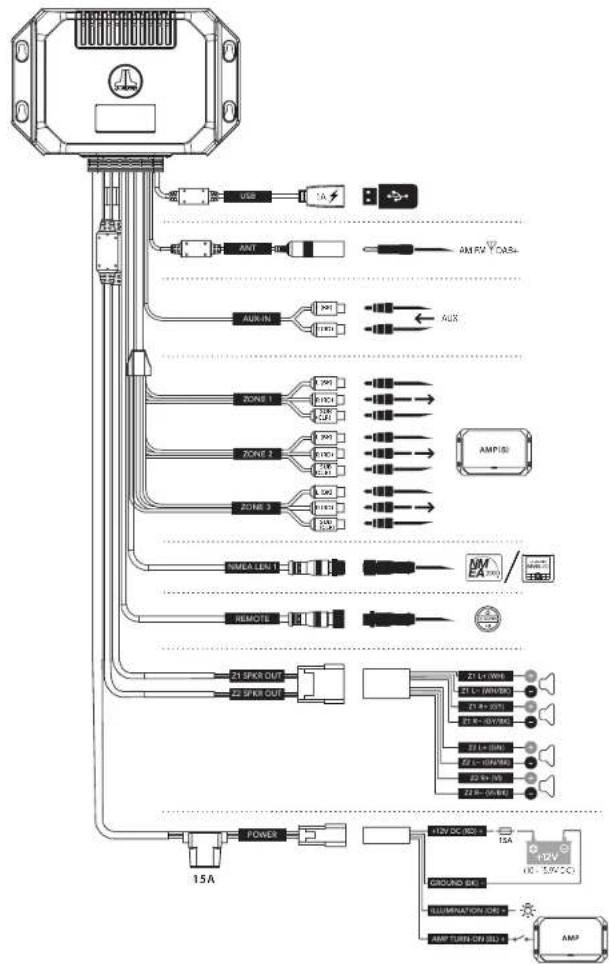

ALLGEMEINE VERKABELUNG

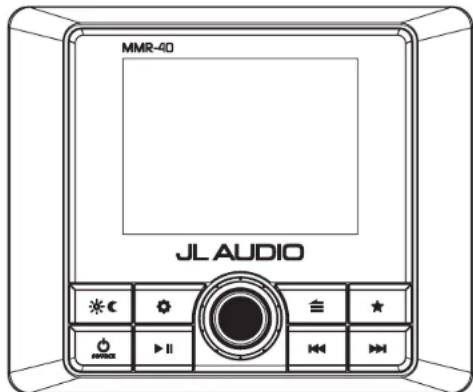

BEDIENFELD ALLGEMEINE STEUERUNGSFUNKTIONEN (mit dem MMR-40)

MMR-40 JLAUDIO

Steuerung Funktion
	Quelle/Einschalt-taste	Zum Einschalten kurz drücken; zum Ausschalten lange drückenWenn eingeschaltet: Kurz drücken, um das Menü „QUELLE: Wählen“ anzuzelgen
	Volume/Select	Drehen, um die Audiozonenpegel (Lautstärke) anzupassenDrehen, um zu navigierenDrücken, um eine Auswahl zu treffenLange drücken, um auf die Einstellungen für die Subwoofer-Anpassungsstufe zuzugreifen
	Einstel-lungen	Kurz drücken, um auf die Einstellungen „Audiozone: Ton und Balance“ zuzugreifenLange drücken, um auf „Systemeinstellungen: Hauptmenü“ zuzugreifen
	Back/Menu	Kurz drücken, um einen Schritt zurückzugehen oder auf Menüsspeziell für die Quelle zuzugreifen
	Favorite	Kurz drücken, um auf gespeicherte Voreinstellungen zuzugreifenLange drücken, um eine Frequenz als Voreinstellung zu speichern (bis zu 18)
	Stumm/Pause	Kurz drücken, um das Audio (AM/UKW/DAB+/AUX) stumm/laut zu schalten oder um die aktuelle Auswahl (USB/Bluetooth®) anzuhalten/fortzusetzenWenn die Seite für Audiozonenpegel angezeigt wird, kurz drücken, um das gesamte Audio (AM/FM/DAB+/AUX/USB/Bluetooth®) stumm zu schalten
	Vorwärts	Kurz drücken:Tuner manuell vorwärts anpassen (AM/UKW/DAB+).Nächsten Titel wählen (USB/Bluetooth®)Lange drücken:Suchlauf zum nächsten Kanal (UKW); zehn Frequenzschritte nach vorne springen (AM).Schnell vorspulen (USB)
	Rückwärts	Kurz drücken:Tuner manuell rückwärts anpassen (AM/UKW/DAB+)Titel erneut wiedergeben/vorherigen Titel auswählen (USB/Bluetooth®)Lange drücken:Suchlauf zum vorherigen Kanal (UKW); zehn Frequenzschritte nachhinten springen (AM).Schnell zurückspulen (USB)
	Tag/Nacht	Kurz drücken, um zwischen Displayeinstellungen für Tag/Nacht zu wechselnLange drücken, um auf „Systemeinstellungen: Display-Menü“ zuzugreifen

Steuerung Funktion
	Quelle/Einschalt-taste	Zum Einschalten kurz drücken; zum Ausschalten lange drückenWenn eingeschaltet: Kurz drücken, um das Menü „QUELLE: Wählen“ anzuzelgen
	Volume/Select	Drehen, um die Audiozonenpegel (Lautstärke) anzupassenDrehen, um zu navigierenDrücken, um eine Auswahl zu treffenLange drücken, um auf die Einstellungen für die Subwoofer-Anpassungsstufe zuzugreifen
	Einstel-lungen	Kurz drücken, um auf die Einstellungen „Audiozone: Ton und Balance“ zuzugreifenLange drücken, um auf „Systemeinstellungen: Hauptmenü“ zuzugreifen
	Back/Menu	Kurz drücken, um einen Schritt zurückzugehen oder auf Menüs speziell für die Quelle zuzugreifen
	Favorite	Kurz drücken, um auf gespeicherte Voreinstellungen zuzugreifenLange drücken, um eine Frequenz als Voreinstellung zu speichern (bis zu 18)
	Stumm/Pause	Kurz drücken, um das Audio (AM/UKW/DAB+/AUX) stumm/laut zu schalten oder um die aktuelle Auswahl (USB/Bluetooth®) anzuhalten/ fortzusetzenWenn die Seite für Audiozonenpegel angezeigt wird, kurz drücken, um das gesamte Audio (AM/FM/DAB+/AUX/USB/Bluetooth®) stumm zu schalten
	Vorwärts	Kurz drücken:Tuner manuell vorwärts anpassen (AM/UKW/DAB+)Nächsten Titel wählen (USB/Bluetooth®)Lange drücken:Suchlauf zum nächsten Kanal (UKW); zehn Frequenzschritte nach vorne springen (AM)Schnell vorspulen (USB)
	Rückwärts	Kurz drücken:Tuner manuell rückwärts anpassen (AM/UKW/DAB+)Titel erneut wiedergeben/vorherigen Titel auswählen (USB/ Bluetooth®)Lange drücken:Suchlauf zum vorherigen Kanal (UKW); zehn Frequenzschritte nachhinten springen (AM)Schnell zurückspulen (USB)
	Tag/Nacht	Kurz drücken, um zwischen Displayeinstellungen für Tag/Nacht zu wechselnLange drücken, um auf „Systemeinstellungen: Display-Menü“ zuzugreifen
EINSTELLUNGEN DES SYSTEMMENÜS (mit dem MMR-40)
	• Lange drücken, um auf „Systemeinstellungen: Hauptmenü“ zuzugreifen
	• Drehen, um zu navigieren• Drücken, um eine Auswahl zu treffen
Einstellungen Funktion
Gerät benennen	Erstellt einen benutzerdefinierten Namen, der auf Geräten angezeigt wird, die über die drahtlose Bluetooth*-Technologie verbunden sind, oder für NMEA 2000*-Netzwerke
Audiozonen-Einrichtung	Konfiguriert die einzelnen Sätze an Audiozonen-Ausgaben
AUX-Eingangsempfindlichkeit	Konfiguriert die AUX-Eingangsempfindlichkeit: 2 V oder 1 V eff. (Standard)
Diagnose	Zeigt Informationen zur Seriennummer sowie zur Hardware- und Softwareversion an
Anzeige Konfiguriert Display- und Helligkeitseinstellungen
Batteriemonitor	Zeigt eine Benachrichtigung an, wenn die Versorgungsspannung von 12 V DC und mehr auf unter 10 Volt abfällt oder auf über 16 Volt ansteigt	Bei Auslösung aktiviert das Gerät den Sicherheitsmodus, um das Gerät so lange auszuschalten, bis wieder eine normale Betriebsspannung erreicht ist
Lauftext Aktiviert fortlaufenden Lauftext für verfügbare RDS-/Titelinformationen
Tuner-Region	Konfiguriert AM-/UKW-Tuner-Bereiche/-Skalen für eine bestimmte Region
Einschalteinstellungen	Konfiguriert Display- und Lautstärkeeinstellungen nach der Aktivierung
Mobile Anwendung	Öffnet Kopplungsoptionen für die Anwendungssteuerung auf Mobilgeräten
Fernbedienung	Öffnet Kopplungsoptionen für Steuerungen mit drahtloser Bluetooth*-Technologie
Sprache	Konfiguriert die Sprache für angezeigte Navigationssteuerungen und die Benutzeroberfläche

MENÜEINSTELLUNGEN FÜR DIE AUDIOZONEN-EINRICHTUNG (mit dem MMR-40)
	Lange drücken, um auf „Systemeinstellungen: Hauptmenü“ zuzugreifen
	Drehen, um zu navigierenDrücken, um eine Auswahl zu treffen
Zone Funktion Einstellungen 1 Einstellungen 2
Z1: Zone 1Z2: Zone 2Z3: Zone 3	Pegelsteuerungsmodus	Relativ: Verknüpft die Lautstärkepegel der Zonen 2 und 3 mit dem Pegel der Zone 1. (Verknüpfte Zonen folgen proportional der Lautstärke von Zone 1.) Der Offset-Pegel jeder Zone kann unabhängig eingestellt werden, sodass Sie eine angepasste, für das Layout eines Schiffs spezifische Pegelsteuerung erstellen können.
		Absolut: Erstellt eine unabhängige Pegelsteuerung für ausgewählte Zonen, wobei jede eine eigenen Lautstärkeregler hat.
		Fest	Maximal 4 V eff.(Standard)Maximal 2 V eff.Maximal 1 V eff.
		Aus
	Zone umbenennen	Bug, Brücke, Kajüte, Cockpit, Kombüse, Kabine 1,Kabine 2, Turm, Heckspiegel
		Benutzerdefinierter Name	Alphanumerische Eingabe
		Werksstandards
	Maximale Lautstärkenbegrenzung	Maximale Lautstärkenbegrenzung
	HPF Hochpassfilter		Aus (Standard)80 Hz100 Hz120 Hz
	Sub 1Sub 2Sub 3	LPF (Tiefpassfilter)	Aus (Standard)60 Hz80 Hz100 Hz
		Subwoofer aus

AUDIOSTREAMING MIT DRAHTLOSER BLUETOOTH®-TECHNOLOGIE

Sie können drahtlos über kompatible Geräte mit drahtloser Bluetooth ^® -Technologie Audio aus einer Entfernung von bis zu 11 m (35 Fuß) hören. Es können bis zu acht Geräte gekoppelt sein, allerdings kann nur jeweils ein Streaming-Gerät verbunden sein.

EINSTELLUNGEN FÜR GERÄTE MIT DRAHTLOSER BLUETOOTH*-TECHNOLOGIE (mit dem MMR-40)
	• Während Bluetooth* als Quelle ausgewählt ist, kurz drücken, um das Bluetooth*-Hauptmenü anzuzeigen
	• Drehen, um zu navigieren• Drücken, um eine Auswahl zu treffen
Einstellungen Funktion
Aktuelle Wiedergabe	Kehrt zur Seite „Aktuelle Wiedergabe“ zurück
Neues Gerät koppeln	nitilert den Kopplungsmodus (verbundene Geräte werden getrennt)
Gekoppeltes Gerät verbinden	Zelgt alle gekoppelten Geräte an, die verbunden werden können
Primäres Gerät einrichten	Welst einem gekoppelten Gerät eine Priorität zu, damit es automatisch verbunden wird
Gekoppeltes Gerät löschen	Ermöglicht die Auswahl eines gekoppelten Geräts, um es zu entfernen
Alle gekoppelten Geräte löschen	Entfernt alle gekoppelten Geräte aus dem Speicher

HINWEIS: Wenn eine Verbindung mit +12 V DC besteht, stellt das Quellgerät automatisch eine Verbindung mit zuvor gekoppelten Geräten her. Wenn sich ein gekoppeltes Gerät nicht in Reichweite befindet oder es keine zuvor gekoppelten Geräte gibt, aktiviert das Quellgerät für 60 Sekunden den Kopplungsmodus.

! WICHTIG

• Garmin erklärt hiermit, dass die Funkeinrichtung MM55-HR der Direktive 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar: www.garmin.com/compliance
• Technische Daten zur Drahtlosfunktion des MM55: Frequenzbereich des Bluetooth-Senders: 2400 MHz - 2483.5 MHz Leistung des Bluetooth-Senders: <14 dBm (EIRP)

! IMPORTANT

- Garmin erklärt hiermit, dass dieses MM55-HR Gerät den wesentlichen Anforderungen und weiteren relevanten Vorschriften der Radio Equipment Regulations 2017 entspricht. Der vollständige Text der UK-Konformitätserklärung ist unter folgender Internetadresse verfügbar: www.garmin.com/compliance

USB-VERBINDUNGEN

Ermöglicht es Ihnen, USB-Speichergeräte (USB-Stick, digitaler Audioplayer usw.) an den USB-Anschluss anzuschließen. Umfasst einen 1-A-Ladeausgang.

EINSTELLUNGEN DES USB-MENÜS (mit dem MMR-40)
BACK/MENU	Während USB als Quelle ausgewählt ist, kurz drücken, um das USB-Hauptmenü anzuzeigen
	Drehen, um zu navigierenDrücken, um eine Auswahl zu treffen
Einstellungen Funktion
Aktuelle Wiedergabe Kehrt zur Selte „Aktuelle Wiedergabe“ zurück
Zufallswiedergabe Aktiviert oder deaktiviert (Standard) die Zufallswiedergabe
Wiederholen	Aktiviert die Wiederholung aller Titel, des aktuellen Titels oder deaktiviert die Wiederholung (Standard)
Alles wiedergeben Gebt alle Inhalte in allen Ordnern wieder

! WICHTIG

• Sichern Sie das verbundene Gerät ordnungsgemäß vor der Fahrt, um Schäden durch ein Herunterfallen oder durch plötzliches Beschleunigen/Bremsen zu vermeiden.
• Bedienung, Funktionen und Display können abhängig vom Modell und der Version des verbundenen Geräts variieren.
• Wenn Sie eine Verbindung über einen USB-Anschluss herstellen, vergewissern Sie sich, dass Sie die drahtlose Verbindung des Geräts entkoppeln oder deaktivieren, um mögliche Wiedergabekonflikte zu vermeiden.
• Falls es während des Betriebs zu einer ungewöhnlichen Leistung kommt, trennen Sie das Gerät und überprüfen Sie dessen Zustand. Starten Sie das Gerät neu, falls sich die Leistung nicht verbessert.

USB-FIRMWARE-UPDATE

Wenn das Quellgerät eingeschaltet wird und ein USB-Laufwerk verbunden ist, auf dem Firmware geladen ist, beginnt das Gerät automatisch mit dem Firmware-Update. Während dieser Zeit blinkt die LED während des gesamten Updates lila. Danach leuchtet die LED wieder grün.

OPTIONALES STEUERUNGS- UND SCHNITTSTELLENZUBEHÖR

Die folgenden Verbindungen sind inbegriffen, um MediaMaster®-Zubehör (separat erhältlich) hinzuzufügen. Im bereitgestellten Benutzerhandbuch des jeweiligen Zubehörs finden Sie spezifische Benutzer- und Installationsanweisungen.

NMEA 2000®-Verbindung

Micro-C-Anschluss für das NMEA 2000*-Netzwerk unter Verwendung von Zubehörkabeln und Anschlüssen für NMEA 2000*-Netzwerke (separat erhältlich). Hinweis: Für die Funktion sind kompatible Entertainment-Protokolle (PGN) für NMEA 2000*-Netzwerke erforderlich. Außerdem kann ein Software-Upgrade der verbundenen MFD-Geräte (Multifunktionsdisplay) notwendig sein. Informationen zur Gerätekompatibilität erhalten Sie vom Hersteller des MFD.

MediaMaster ^® MMR-40

Netzwerksteuerung

Vielfältige, wasserbeständige Steuerung (IP66) mit LCD-Farbdisplay

MediaMaster ^® MMR-5N2K

Netzwerk-Lautstärkeregelung

Wasserbeständige Steuerung (IPX7)

MFD-Steuerung

Funktionen zur Steuerung über das MFD (Multifunktionsdisplay) des Boots

MediaMaster® MMA-1-HTML

MFD-Datenschnittstelle

Digitale Schnittstelle für thematische Navigationsfunktionen und Steuerungen auf der MFD (Multifunktionsdisplay) des Boots

Bluetooth®-Verbindung

Extrem effiziente Bluetooth® Low Energy-Technologie ermöglicht die Funksteuerung aus Entfernungen von bis zu 11 m (35 Fuß). Koppeln Sie bis zu acht Fernbedienungen mit einem einzelnen Quellgerät.

MediaMaster® MMR-25W

Funksteuerung

Wasserbeständige Steuerung (IP68)

MediaMaster®-Fernbedienungs-App

Kostenlose, vielfältige

Anwendungssteuerung über Ihr kompatibles drahtloses Gerät.

Hinweis: Für App-Funktionen ist möglicherweise ein Software-Update des Quellgeräts erforderlich. Informationen: www.jlaudio.com/support

Remoteverbindung

Ermöglicht eine direkte Verbindung von kabelgebundenen MediaMaster*-Steuerungen mithilfe von Zubehörkabeln und -splittern für Steuerungen. Verwenden Sie bis zu drei Fernbedienungen mit einem einzelnen Quellgerät aus Entfernungen von bis zu 23 m (75 Fuß).

MediaMaster® MMR-20-BE

Kabelfernbedienung

Zusätzliche, wasserbeständige Steuerung (IP67)

TECHNISCHE DATEN

Elektrische Daten
Betriebsspannung	14,4 V Gleichspannung (10 bis 16 V)
Betriebstemperaturbereich	-20 °C bis +65 °C (-4 °F bis +149 °F)
Stromaufnahme/Sicherungswert	15 A (maximal)/ 100 mA (Standby)/15 A
NMEA 20003-LEN-Wert	(Micro-C-Anschluss)
Kompatible MFDs	Garmin, Simrad, Lowrance, Raymarine
Vorverstärkerausgänge/-eingänge
Ausgangskanäle	Ein Stereopaar und Mono-Subwoofer-RCA-Stecker pro Zone
Ausgangskonfiguration	Relativ, Absolut, Fest, Aus
Maximale Ausgangsspannung	Relativ oder absolut: 4 V eff.Fest: Wählbar: 4 V/2 V/1 V eff.
Ausgangsimpedanz	250 Ω
AUX Eingang	Ein Stereopaar an RCA Steckern (Eingangsempfindlichkeit von 2 V/1 V eff.)
Verstärkte Audioausgänge
Effektive Nennleistung bei 14,4 V	25W x 4 oz 4 Ω
Minimale Impedanz	2 Ω pro Kanal
Klangregelungsoptionen
Ton und Balance	Hohen, Mitten, Bässe und Balance (alle Zonen)
Hochpassfilter	Aus, 80 Hz, 100 Hz und 120 Hz (jede Zone)
Tiefpassfilter	Aus, 60 Hz, 80 Hz und 100 Hz (jede Subwoofer-Zone)
Tuner
UKW-Tuner mit RDS	87,5 bis 107,9 MHz (Schritte von 0,2 MHz)
AM-Tuner	530 bis 1710 kHz (Schritte von 10 kHz)
DAB+ Tuner	170 bis 230 MHz
Favoriten	18 Voreinstellungen auf allen Tunern
Bluetooth*
Profil	A2DP v1.2, AVRCP v1.4
Core-Angaben	Version 2.1 + EDR
Codec	SBC, Qualcomm® aptXTM audio
Verbindungsbereich	bis zu 11 m (35 Fuß)
USB
Benutzeroberfläche	USB 2.0
Maximaler Ladeausgang	1 A
Unterstützte Audioformate	MP3, MP4, WAV, AAC, M4A, M4B
Abmessungen
Einheiten B x H x T	7,68 x 2,28 x 4,96 Zoll (195 mm x 58 mm x 126 mm)
