BEDIENUNGSANLEITUNG 305022 Brandson

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu diesem Produkt finden Sie auf unserer Homepage: http://model.ganzeinfach.de/305022.

Wichtige Sicherheitshinweise für dieses Gerät

• Benutzen Sie das Gerät nur für den privaten und den dafür vorgesehenen Zweck. Dieses Produkt ist nicht für den gewerblichen Gebrauch bestimmt.
  Verwenden Sie es nicht im Freien und halten Sie es vor Hitze sowie direkter Sonneneinstrahlung fern.
• Stellen Sie das Gerät nicht in der direkten Nähe von Wasserquellen wie Badewanne, Dusche, Waschbecken oder Schwimmbecken auf.
• Benutzen Sie das Produkt nicht mit feuchten Händen.
• Ziehen Sie sofort den Netzstecker, falls das Gerät feucht oder nass geworden ist. Achten Sie auf Ihre eigene Sicher-

heit und berühren Sie keine leitenden Materialen am Gerät.

• Schützen Sie das Produkt vor Feuchtigkeit (es darf auf keinen Fall in Flüssigkeit getaucht werden), scharfen Kan- ten oder großen Staubquellen.
• Stellen Sie das Gerät nicht direkt neben Hitzequellen (z.B. Öfen oder Heizung) auf.
• Wählen Sie eine geeignete Unterlage, damit es nicht umkippen kann.
• Ziehen Sie den Netzstecker bei Nichtbenutzung, zum Transport oder zur Reinigung aus der Steckdose.

• Lassen Sie den Ventilator nie unbeaufsichtigt und wählen Sie den Standort so, dass keine Tiere oder Kinder in Reichweite gelangen können.

• Betreiben Sie das Gerät nur mit der Spannung, entsprechend der Gerätekennzeichnung

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

- Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Das Gerät und seine Anschlussleitung sind von Kindern unter 8 Jahren fernzuhalten.
• Lassen Sie zur Sicherheit Ihrer Kinder keine Verpackungsteile (Plastikbeutel, Folien, Karton oder Styropor) erreichbar liegen.
• Lassen Sie kleine Kinder nicht mir Folie oder Plastikbeuteln spielen. Es besteht Erstickungsgefahr!
• Betreiben Sie das Gerät nur mit geschlossenem Schutzgitter.
• Der Lüfter sowie die Dreh-Steuerung und Schalter dürfen nicht blockiert werden!

• Es ist sicherzustellen, dass der Ventilator vor Entfernung der Schutzvorrichtung von der Netzversorgung getrennt wird

• Stecken Sie niemals Körperteile (z.B. Finger) oder Gegenstände durch das Schutzgitter.

• Achten Sie darauf, dass keine Haare in Reichweite des Schutzgitters gelangen, diese können durch den Luftstrom angesaugt werden.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller, seinen Kundendienst oder durch eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Lassen Sie das Gerät abkühlen, bevor Sie es reinigen oder den Netzstecker aus der Steckdose ziehen.

- Wischen Sie das Gehäuse des Gerätes mit einem angefeuchteten Tuch ab und trocknen Sie es anschließend mit einem sauberen trockenen Tuch ab, Tauchen Sie das Gehäuse niemals zur Reinigung ins Wasser.

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Ventilator
• Fernbedienung (benötigt 2x 1,5V AAA Batterien)
• Netzteil mit Anschlussleitung
• Kurzanleitung

2. Technische Daten

Eingangsspannung 220-240 V AC 50 Hz
Leistungsaufnahme 19 W
Geräuschentwicklung	Arbeitsplatzbezogener Emissionswert L_pA < 70 dB(A)
Rotor-Durchmesser ca.	35 cm
Oszillation 3-stufig / max.	120° ein/ausschaltbar
Neigungswinkel ca. 90°
Abmessungen	Breite ca. 40 cm, Tiefe ca. 37,5 cm, Höhe ca. 115-125 cm (verstellbar)
Features	9 Geschwindigkeitsstufenzuschaltbare Oszillation ( 60^ / 90^ / 120^ )TimerfunktionDC-Motor (Gleichstrommotor)Geräuscharmer Betrieb

3. Funktionen

Der Brandson Standventilator sorgt mit einem effizienten DC-Motor und dem ca. 35 cm großen Rotorblatt auch an warmen Tagen für eine optimale Belüftung. Durch 9 Geschwindigkeitsstufen, einen verstellbarem Neigungswinkel und eine Oszillationsfunktion können Sie den Ventilator Ihren Bedürfnissen individuell anpassen. Im Vergleich zu herkömlichen AC-Ventilatoren lassen sich mit dem Ventilator mit Gleichstrommotor bei identischem Luftdurchsatz in m³ bis zu 60% an Energiekosten sparen. Die Eingangsspannung von 220-240 VAC wird durch ein externes Netzteil auf die vom DC-Motor benötigten 24V DC umgewandelt.

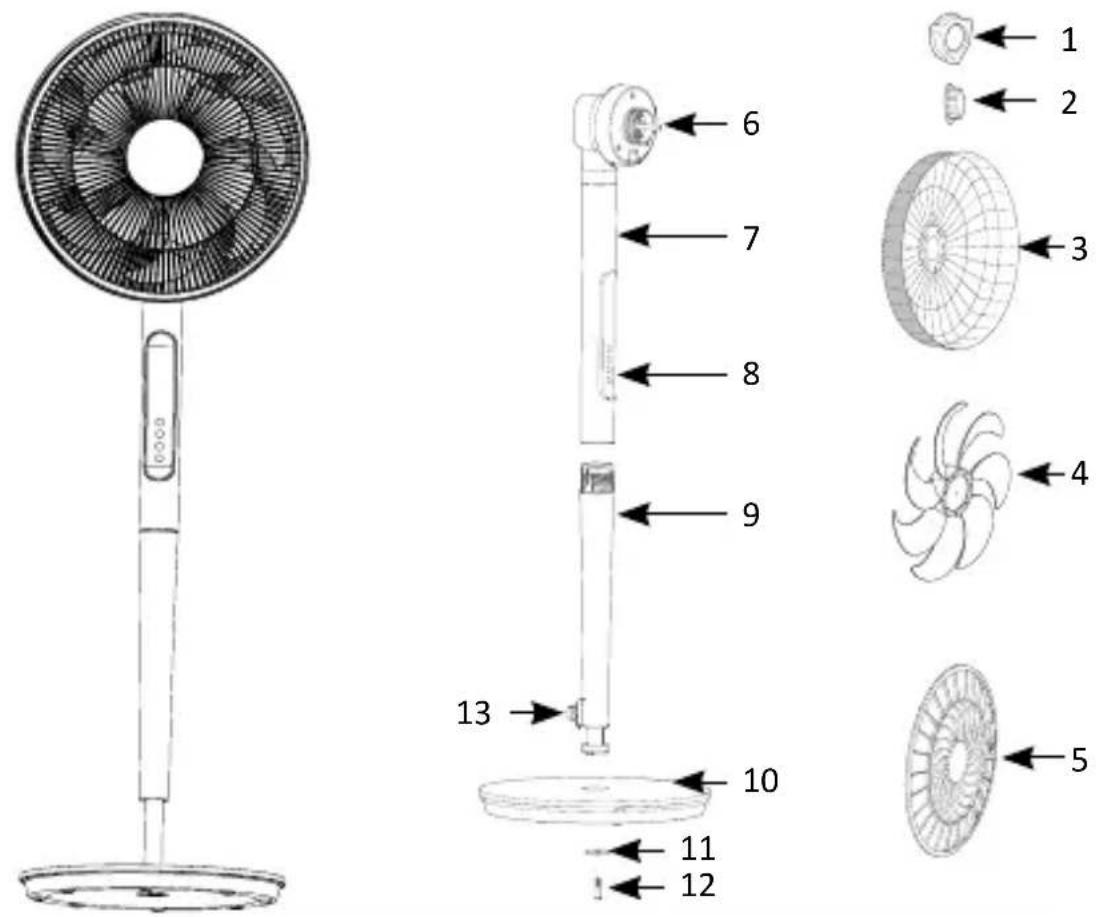

1. Produktdetails


1 Kunststoffmutter

2 Befestigungsschraube

3 Hinteres Schutzgitter

4 Rotorblatt

5 Vorderes Schutzgitter

6 Motoreinheit

7 Motorstange

8 Bedienfeld

9 Standfuß-Stange

10 Standfuß

11 Standfuß-Mutter

12 Standfuß-Befestigungsschraube

13 Höhenverstellung

5. Montage

Nehmen Sie den Ventilator aus der Verpackung und überprüfen Sie das Gerät sowie den in der Tabelle aufgeführten Lieferumfang. Bitte wenden Sie sich an den Verkäufer, falls ein Teil fehlt oder beschädigt wurde.

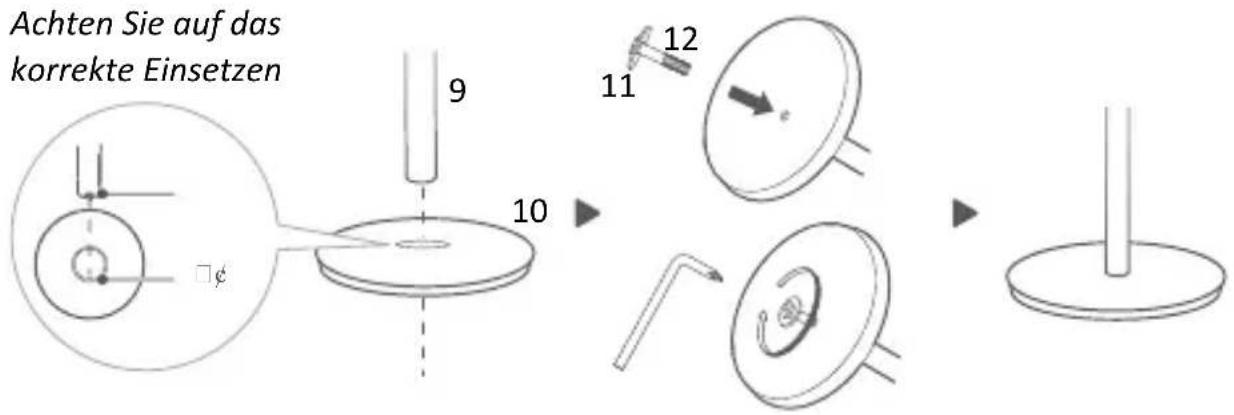

5.1 Montage Standfuß

Richten Sie den Standfuß (10) und die Standfuß-Stange (9) aus und befestigen Sie es mit der Standfuß-Mutter (11) und der Standfuß-Befestigungsschraube (12).

Achten Sie auf das korrekte Einsetzen 9 10 11 12

5.2 Montage der Motoreinheit am Standfuß

Richten Sie zunächst die Motorstange (7) auf die Lochposition des zuvor montierten Standfußes (siehe 5.1 Montage Standfuß) aus. Drehen Sie ihn dann im Uhrzeigersinn, um die Motoreinheit am Standfuß zu befestigen.

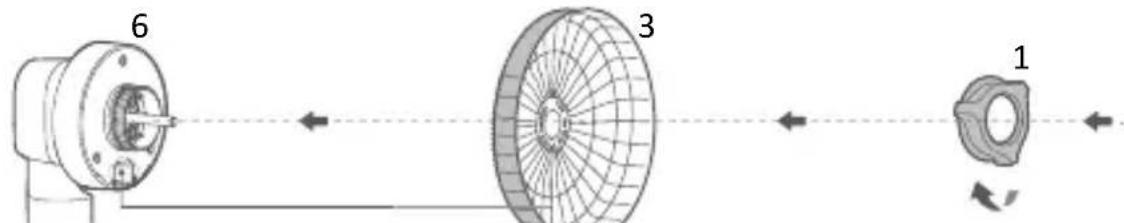

5.3 Montage und Verriegelung des hinteren Schutzgitters

Richten Sie die Motoreinheit (6) auf das hintere Schutzgitter (3) aus. Hängen Sie ihn auf und sichern Sie es mit der Kunststoffmutter (1).

6 3 1

Richten Sie das Gitter dem passenden Loch aus.

Ziehen Sie die Kunststoffmutter im Uhrzeigersinn fest.

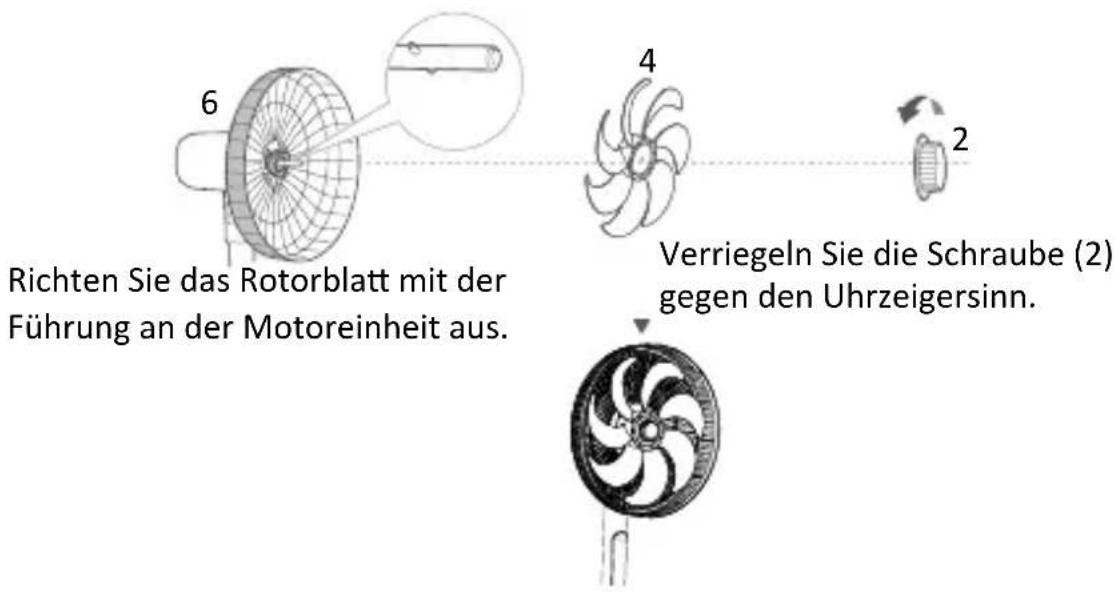

5.4 Montage und Verriegelung des Rotorblattes

Richten Sie das Rotorblatt auf die Motoreinheit (6) aus, führen Sie es vollständig durch und befestigen Sie dann das Rotorblatt mit der Befestigungsschraube (2).

Richten Sie das Rotorblatt mit der Führung an der Motoreinheit aus. 6 4 2 Verriegeln Sie die Schraube (2) gegen den Uhrzeigersinn.

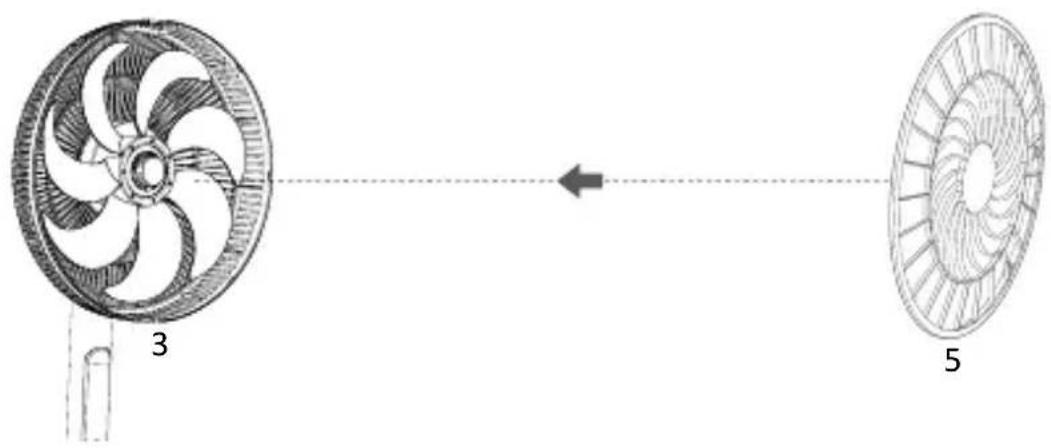

5.5 Montage und Befestigung des vorderen Schutzgitters

Schnallen Sie das vordere Schutzgitter (5) auf das hintere Schutzgitter (3), sodass das Logo korrekt aufgesetzt ist.

3 5

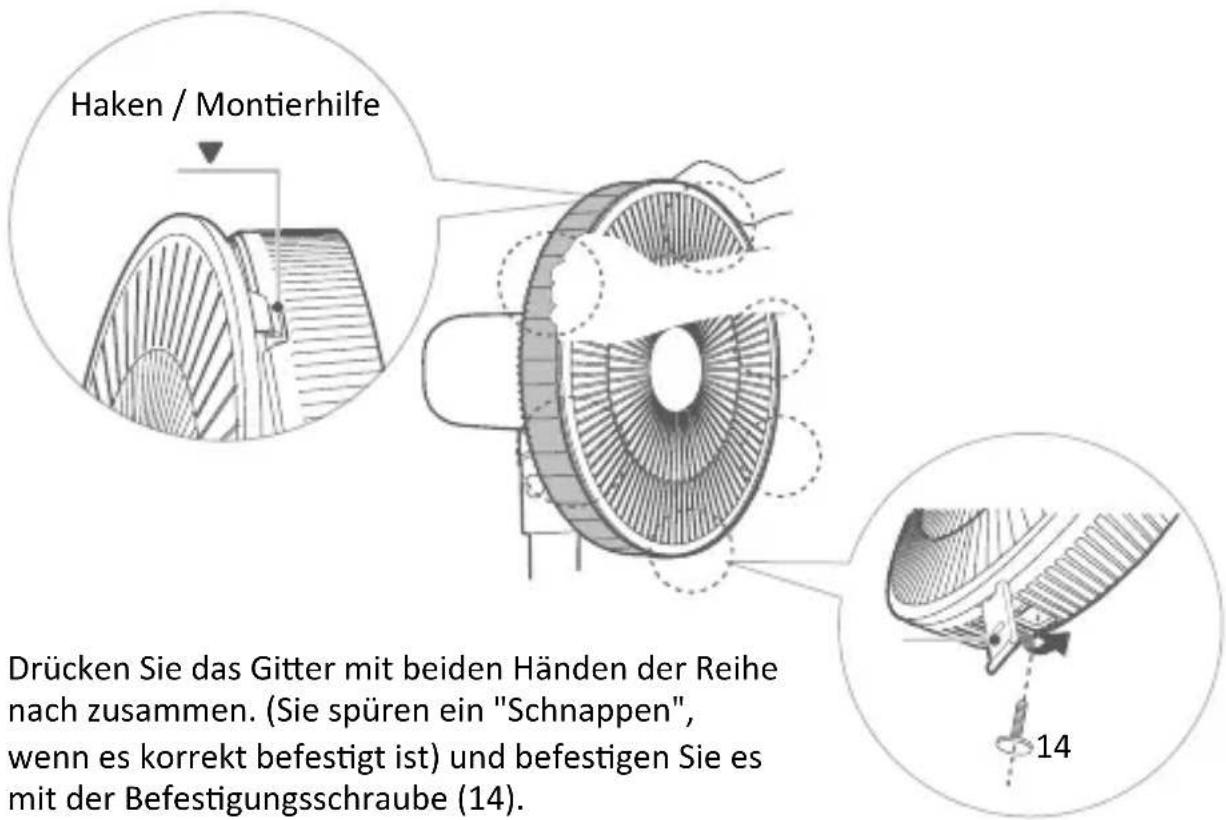

Haken Sie das vordere Lüftergitter mit der oben befindlichen Montierhilfe (Haken) in das hintere ein.

Haken / Montierhilfe Drücken Sie das Gitter mit beiden Händen der Reihe nach zusammen. (Sie spüren ein "Schnappen", wenn es korrekt befestigt ist) und befestigen Sie es mit der Befestigungsschraube (14).

6. Benutzung

Stellen Sie den Ventilator an einem geeigneten Standort auf und schließen Sie das Gerät an eine vorschriftsmäßig installierte 220-240V AC Steckdose an.

Durch Kippen des Schutzkäfigs können Sie den Neigungswinkel nach Belieben um bis zu 90° verändern.

Drücken Sie die „Oszillations“-Taste ( ) am Bedienelement oder auf der Fernbedienung, um die Oszillation einzuschalten.

Der Ventilator besitzt 9 verschiedene Geschwindigkeitsstufen, die Sie mit den „Geschwindigkeitsstufen“-Tasten (⊕, —) am Bedienelement oder auf der Fernbedienung ändern können.

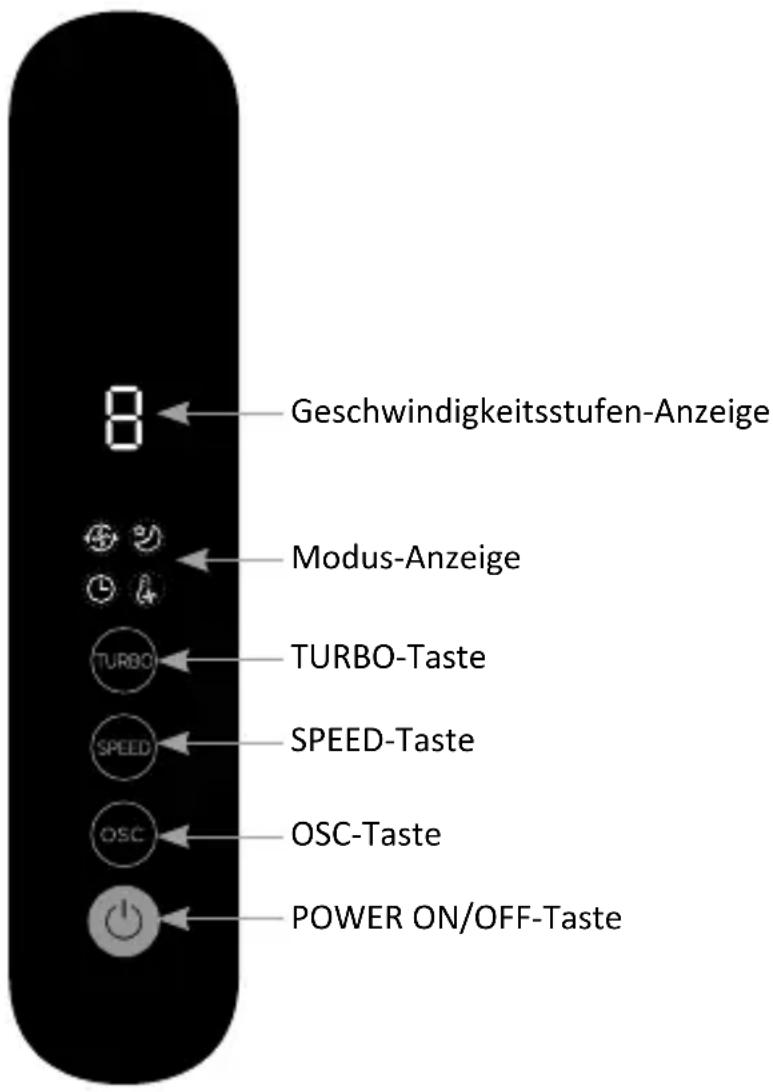

6.1 Bedienfeld

8 Geschwindigkeitsstufen-Anzeige Modus-Anzeige TURBO-Taste SPEED-Taste OSC-Taste POWER ON/OFF-Taste

Bedienfeld Funktion
	POWER ON/OFF // Funktion Ein/ Aus
	Drücken Sie die “OSC”-Taste, um die Oszillation des Ventilators einzuschalten. Nach wiederholtem Drücken der Taste können Sie die verschiedenen Oszillations-Modi durchschalten. Folgender Zyklus: Winkel: 60^ → Abschaltung → 90^ → Abschaltung → 120^ → Abschaltung → 60^ etc.
	Diese Taste kann kurz gedrückt werden, um die Windgeschwindigkeit umzuschalten. Die Taste kann lang gedrückt werden, um den Modus umzuschalten. (Zyklus: Normal -> Turbo -> Sleep -> Normal etc).
	Anzeige der aktuellen Geschwindigkeitsstufe
	Diese Taste kann kurz gedrückt werden, um den Turbo-Modus zu aktivieren und wieder zu deaktivieren. Die „Turbo“-Taste - sorgt für einen Extraschub an Leistung. Die Taste kann lange gedrückt werden, um den temperaturabhängigen Modus ein- und auszuschalten.
	Im Turbo-Modus wird die Anzeige eingeschaltet, und auf dem Bildschirm erscheint “H”. Der Turbo-Modus schaltet die Lüftergeschwindigkeit auf das Maximum.
Bedienfeld Funktion	Im Schlafmodus wird diese Anzeige eingeschaltet, und die Windgeschwindigkeit des Ventilators kann automatisch entsprechend dem festgelegten Programm eingestellt werden. Es gibt drei Stufen, d.h. “1, 2, 3”. Und die erforderliche Schlafwindgeschwindigkeit kann durch Drücken der “SPEED”-Taste eingestellt werden.
	Diese Anzeige leuchtet im temperaturabhängigen Modus (ECO-Modus).Dieser Modus kann die Windleistung entsprechend der Änderung der Umgebungstemperatur intelligent anpassen.
	Die Timerfunktion des Geräts kann ausschließlich über die Fernbedienung eingestellt werden und dieses Symbol wird im Display angezeigt.

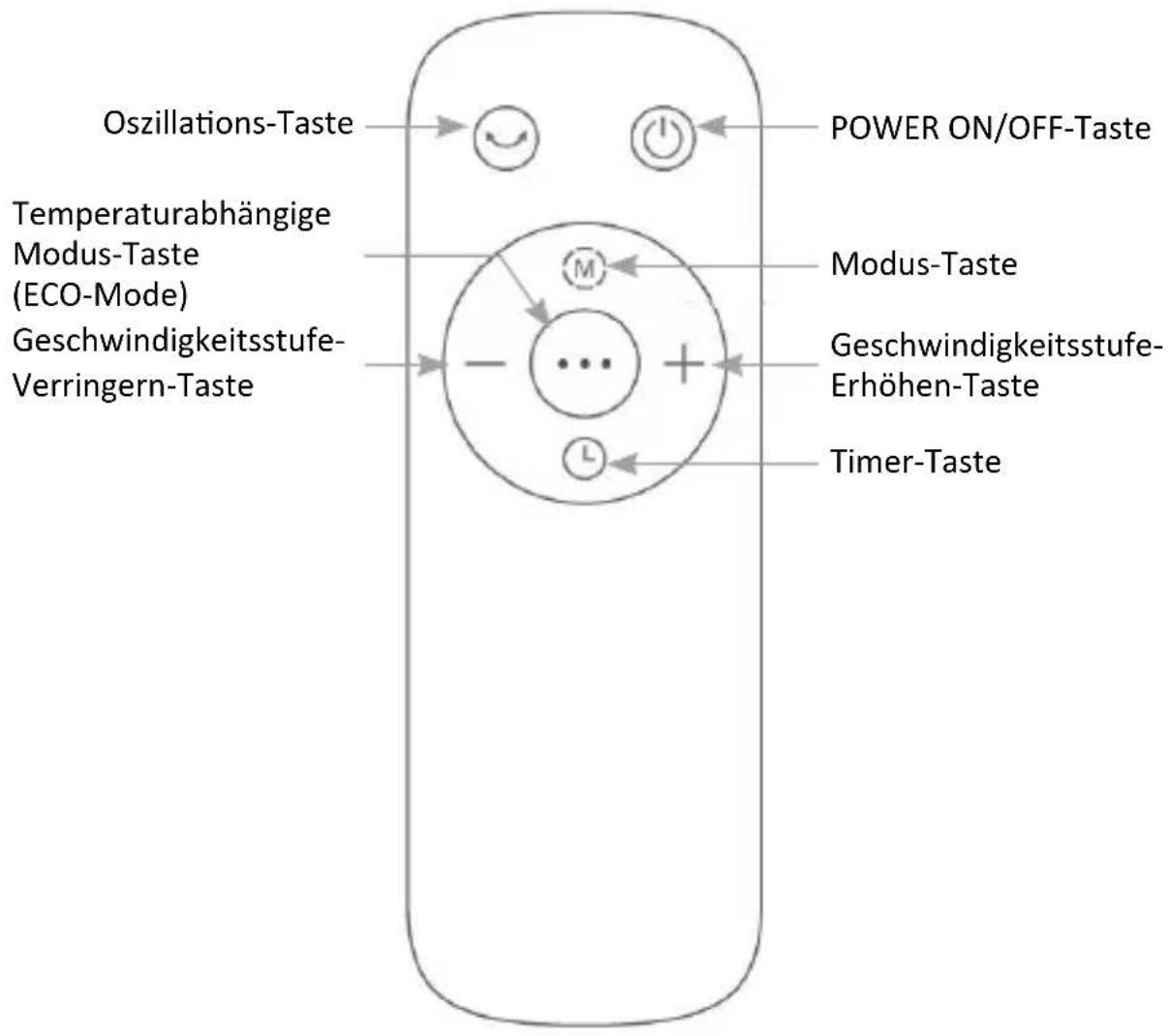

6.2 Fernbedienung

Oszillations-Taste Temperaturabhängige Modus-Taste (ECO-Mode) Geschwindigkeitsstufe-Verringern-Taste POWER ON/OFF-Taste Modus-Taste Geschwindigkeitsstufe-Erhöhen-Taste Timer-Taste

6.3 Timerfunktion

Die Timerfunktion erlaubt es, das Gerät zum eingestellten Zeitpunkt abzuschalten.

Nach Drücken der „Timer“-Taste kann die Zeit durch Drücken von den Tasten „+“ und „-“ auf der Fernbedienung eingestellt werden. (Zyklus: 0-1-2 -3-4-5-6-7- 8-0 Stunden) Der Zeitpunkt wird nach 3-maligem Blinken des Indikators aktiviert. Wenn die eingestellte Zeit 0 anzeigt, bedeutet dies, dass die „Timer“-Funktion aufgehoben ist.

Beispiel: Wenn Sie einen Timer von 5 Stunden einstellen möchten, drücken Sie auf die "Timer"-Taste und anschließend die „+“-Taste, bis die Zahl „5“ im Display erscheint.

6.4 Temperaturabhängiger Modus

Arbeitsbereich 10°C-40°C

Messintervall alle 11 Sekunden

Temperatur-Toleranz +/- 1°C

Wenn diese Funktion eingeschaltet wird, ändert sich die Geschwindigkeitsstufe auf Grundlage der aktuellen Umgebungstemperatur, gemessen zum Zeitpunkt, an dem diese Funktion gestartet wurde.

Wenn der Ventilator z. B. mit der Geschwindigkeitsstufe 6 in den ECO-Modus geschaltet wird, dann wird die Geschwindigkeitsstufe auf Basis der Stufe 6 geändert. Wird die Geschwindigkeitsstufe bei dieser Funktion manuell auf Stufe 8 geändert, so erfolgen weitere Geschwindigkeitsanpassungen stattdessen auf der Grundlage der Stufe 8.

Die jetzt erfolgten automatischen Anpassungen der Geschwindigkeitsstufe basieren zudem auf der Temperatur, mit der diese Funktion gestartet wurde.

Beträgt die Umgebungstemperatur z.B. 24°C beim Einschalten des ECO-Modus, so wird fortan geprüft, ob die Umgebungstemperatur noch bei 24°C geblieben ist. Sollte sich nun die Temperatur um 1°C entsprechend der Referenz-Umgebungstemperatur (24°C) erhöhen, so erhöht sich auch die Geschwindigkeit um 1 Stufe.

Genauso umgekehrt verhält es sich, sollte die Temperatur um -1°C entsprechend der ursprünglichen Referenzumgebungstemperatur abfallen, so wird die Geschwindigkeitsstufe um 1 Stufe abgesenkt.

Beispiel:

Bei einer Umgebungstemperatur von 26°C und der Geschwindigkeitsstufe 6, wird der ECO-Modus aktiviert.

Wenn nun die Temperatur auf 28°C ansteigt, erhöht sich die Drehzahl auf Stufe 8; ändert sich dagegen die Umgebungstemperatur auf 22°C, sinkt die Drehzahl auf Stufe 2.

Diese Funktion arbeitet bei einen Temperaturbereich von 10°C bis 40°C. Wenn die Umgebungstemperatur 40°C erreicht, schaltet die Automatik in den TURBO-MODUS, unterhalb von 10°C wird die Geschwindigkeitsstufe 1 aktiviert.

6.5 Höheneinstellung

Um die Höhe des Ventilator einzustellen, lösen Sie zuerst etwas die Mutter zur Höhenverstellung (13). Im Anschluss können Sie die Höhe des Ventilators einstellen und das Gerät nach oben schieben. Sobald die gewünschte Höhe erreicht ist, schrauben Sie die Mutter zur Höhenverstellung (13) wieder zu.

Achtung! Bitte schalten Sie das Gerät zur Höhenverstellung stets aus!

7. Reinigung

Bitte ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung beginnen! Benutzen Sie zur Reinigung ein leicht mit Wasser angefeuchtetes Tuch. Das Gerät darf auf keinen Fall zum Reinigen in Wasser getaucht werden. Dies könnte zu einem elektrischen Schlag oder zu einem Brand führen!

8. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie das Gerät zu öffnen, um eigenständig Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Gerät ist nur bei gezogenem Stecker spannungsfrei. Schließen Sie bitte das Produkt auch nicht kurz. Vergessen Sie außerdem nicht, den Netzstecker bei Nichtgebrauch oder Gewitter vollständig herauszuziehen.

Das Gerät ist nicht für den Betrieb im Freien zugelassen. Bitte verwenden Sie es daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist. Beachten Sie bitte auch die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug.

Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

9. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 305022 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, https://model.ganzeinfach.de/305022.
