BEDIENUNGSANLEITUNG CFW91019ENGB HAIER

WARNUNG: Brandgefahr/brennbares Material

DE

Das Symbol weist auf Brandgefahr hin, da brennbare Materialien verwendet werden. Verhindern Sie die Entstehung von Bränden, die durch entflammbare Materialien verursacht werden.

57 Sicherheitsinformationen
62 Bestimmungsgemäße Verwendung
63 Produktbeschreibung
64 Bedienfeld
65 Verwendung

Vor der ersten Inbetriebnahme 58

Installation 58

Täglicher Gebrauch 59

Temperatur für Kühlschrank einstellen 66

Super Cool-Funktion 66

Einstellen der Temperatur für den

Gefrierschrank 67

Super Freeze-Funktion 67

MSA Fresh-Funktion 68

Bewegungssensor-Funktion 68

Funktionaler Betrieb 69

Advanced Zone-Steuerung 71

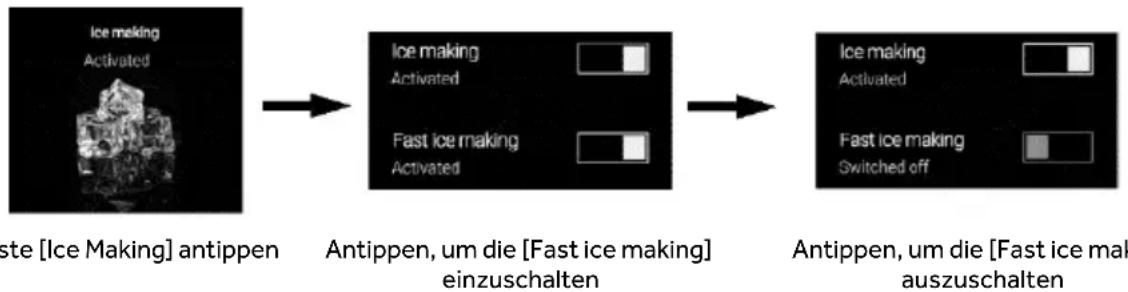

Eisherstellungsfunktion 74

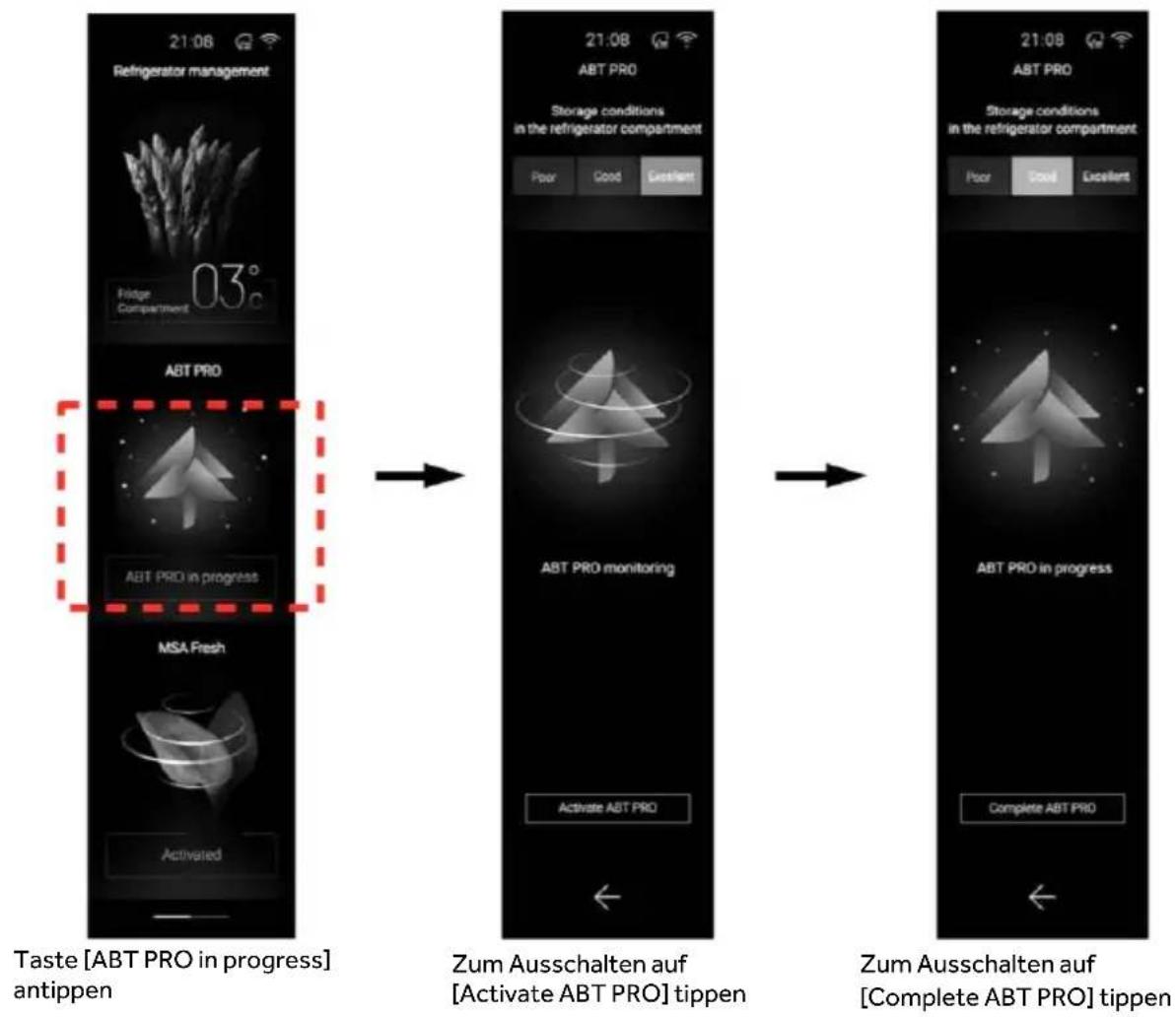

ABT PRO 75

Timer-Funktion 76

Türöffnungsalarm 77

Ausschaltspeicher 77

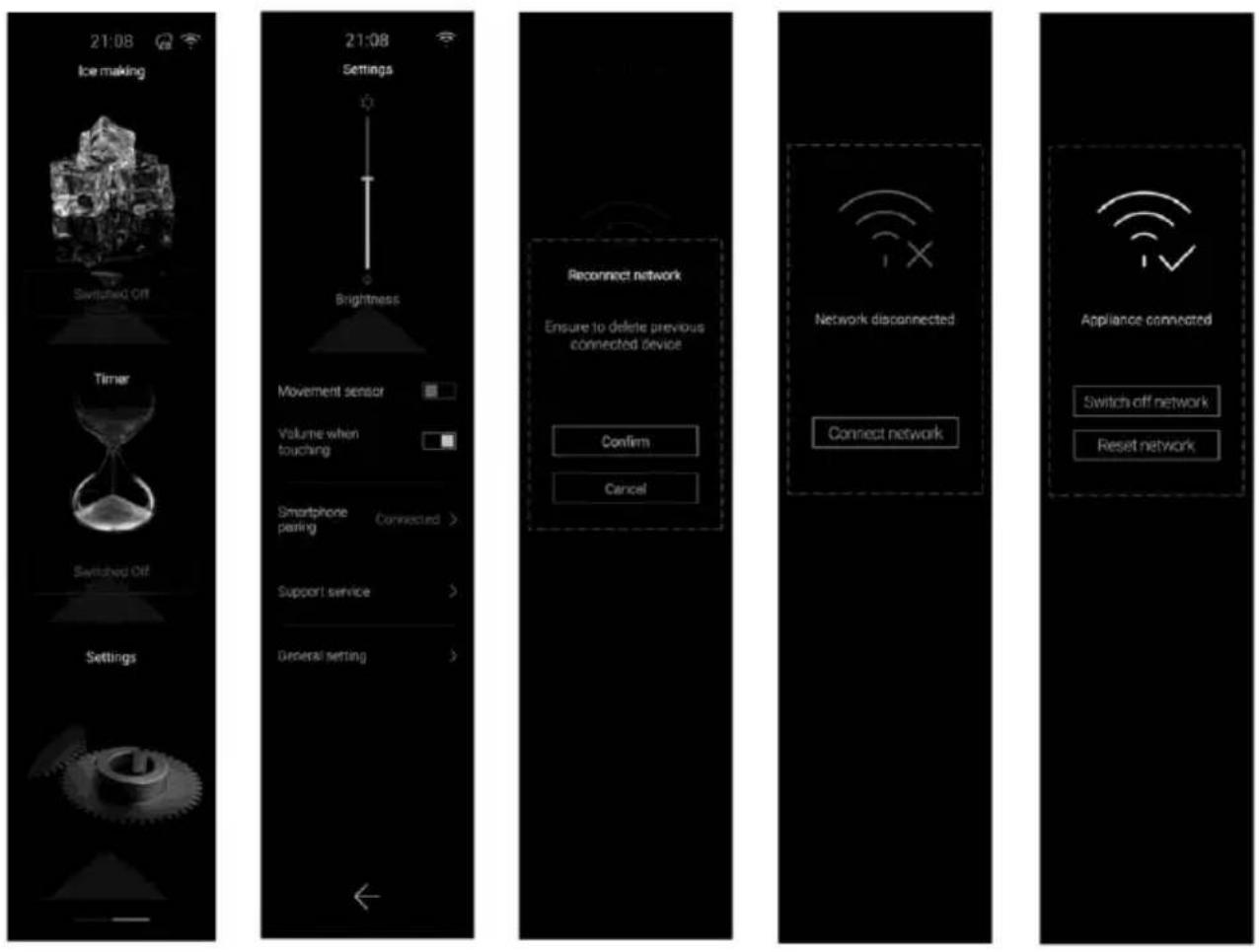

Link zur Telefonfunktion 78

80 Lagerungsrichtlinien für Lebensmittel

82 Verwendung des Kühlfachs

83 Verwendung des Gefrierfachs

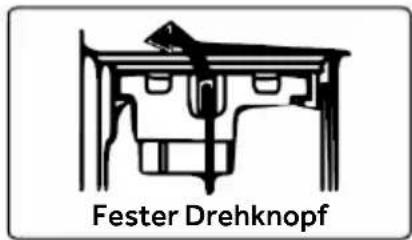

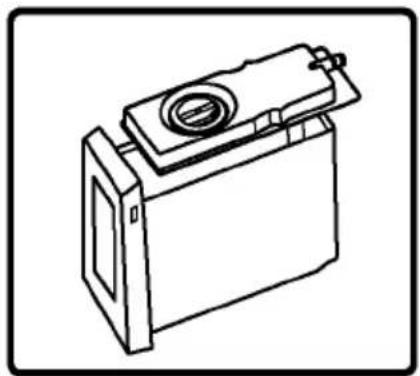

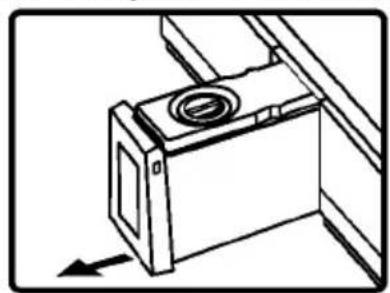

84 Verwendung und Reinigung des Eiswürfelbereiters

90 Tägliche Pflege und Reinigung

96 Fehlerbehebung

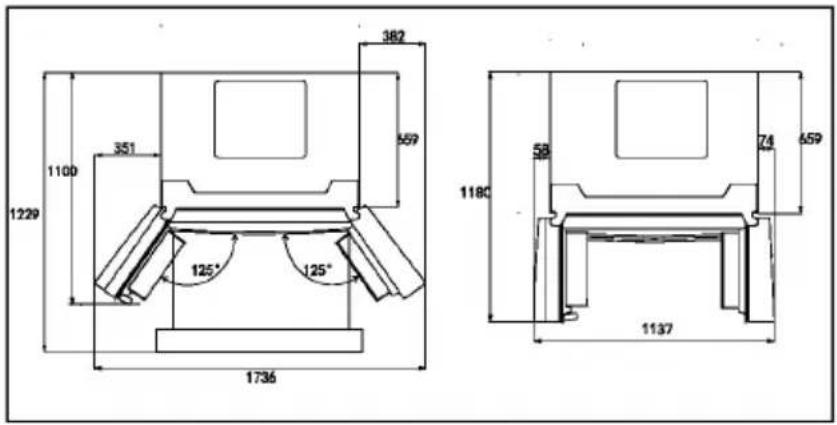

100 Installation

103 Technische Daten

105 Kundendienst

Vielen Dank für den Kauf eines Haier-Produkts.

Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie dieses Gerät benutzen. Die Anleitung enthält wichtige Informationen, die Ihnen dabei helfen, das Gerät optimal zu nutzen und eine sichere und ordnungsgemäße Installation, Verwendung und Wartung zu gewährleisten.

Bewahren Sie dieses Handbuch an einem geeigneten Ort auf, damit Sie jederzeit für die sichere und ordnungsgemäße Verwendung des Geräts darauf zurückgreifen können.

Wenn Sie das Gerät verkaufen, weggeben oder bei einem Umzug zurücklassen, vergewissern Sie sich, dass dieses Handbuch auch beigelegt wird, damit sich der neue Besitzer mit dem Gerät und den Sicherheitshinweisen vertraut machen kann.

Zubehör

Überprüfen Sie Zubehör und Dokumentation gemäß dieser Liste:

Energie- Kennzeichnung

Garantiekarte

Benutzerhandbuch „OK“-Aufkleber

Kurzanleitung

Eisschaufel

WARNUNG - Wichtige Sicherheitsinformationen

HINWEIS - Allgemeine Informationen und Tipps

Umweltinformationen

Entsorgung

Tragen Sie zum Schutz der Umwelt und der menschlichen Gesundheit bei. Die Verpackung zum Recyceln in die entsprechenden Behälter entsorgen. Unterstützen Sie das Recycling von Elektro- und Elektronik-Altgeräten. Entsorgen Sie Geräte, die mit diesem Symbol gekennzeichnet sind, nicht mit dem Hausmüll. Geben Sie das Produkt an Ihre lokale Recyclinganlage zurück oder wenden Sie sich an Ihre Stadtverwaltung.

WARNUNG!

Verletzungs- oder Erstickungsgefahr!

Kältemittel und Gase müssen fachgerecht entsorgt werden. Überprüfen Sie, dass der Schlauch des Kühlkreislaufs nicht beschädigt ist, bevor er ordnungsgemäß entsorgt wird. Trennen Sie das Gerät von der Stromversorgung. Trennen Sie das Netzkabel und entsorgen Sie es. Entfernen Sie die Schubladen sowie die Türöffnung und die Dichtungen, um zu verhindern, dass Kinder und Haustiere im Gerät eingeschlossen werden.

Lesen Sie vor dem ersten Einschalten des Geräts folgende Sicherheitshinweise.

WARNUNG!

Vor der ersten Inbetriebnahme

▶ Vergewissern Sie sich, dass keine Transportschäden vorliegen.
Entfernen Sie alle Verpackungsteile und bewahren Sie sie außerhalb der Reichweite von Kindern auf.

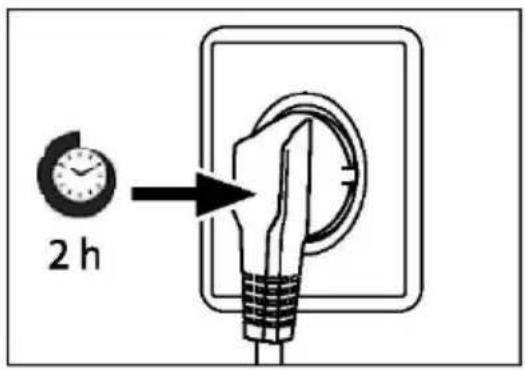

Warten Sie vor dem Einschalten des Geräts mindestens zwei Stunden, damit der Kühlkreislauf auch sicher und effektiv arbeitet.

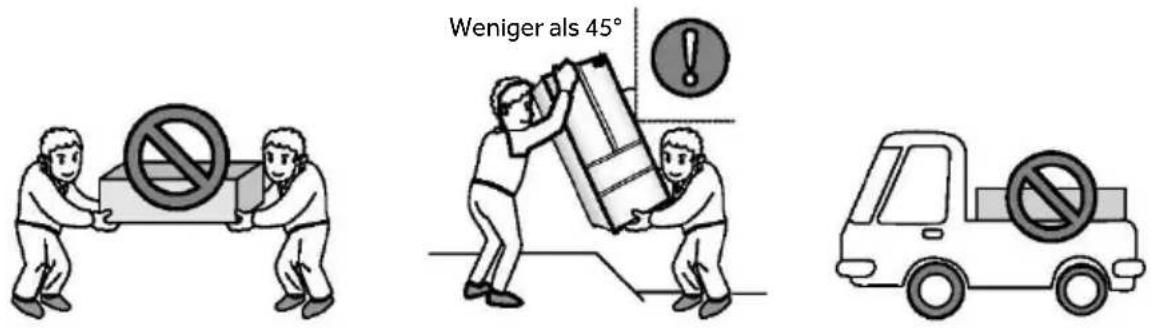

Das Gerät immer mit mindestens zwei Personen transportieren, da es schwer ist.

Installation

Das Gerät sollte an einem gut belüfteten Ort aufgestellt werden. Idealerweise müssen mindestens 10 cm rund um das Gerät frei bleiben.
▶ Stellen Sie das Gerät niemals in einem feuchten Bereich oder an einem Ort auf, wo es mit Wasser nassgespritzt werden könnte. Reinigen Sie Wasserspritzer und Flecken mit einem weichen, sauberen Tuch.
▶ Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf.
▶ Installieren und richten Sie das Gerät in einem Bereich ein, der für seine Größe und Verwendung geeignet ist.
▶ Lüftungsschlitze am Gerät oder in der Einbaustruktur freihalten.
▶ Stellen Sie sicher, dass die elektrischen Informationen auf dem Typenschild der Stromversorgung entsprechen. Ist dies nicht der Fall, wenden Sie sich an einen Elektriker.
Das Gerät wird über eine 220-240 V Wechselspannung/50 Hz betrieben. Abnormale Spannungsschwankungen könnten dazu führen, dass das Gerät nicht angeht, der Temperaturregler oder Kompressor beschädigt wird, oder dass während des Betriebs ein abnormales Geräusch auftritt. In einem solchen Fall ist ein automatischer Regler anzubringen.
▶ Verwenden Sie keine Mehrfachsteckadapter und Verlängerungskabel.
Keine Mehrfachsteckdosen oder Verlängerungen hinter dem Gerät platzieren.
▶ Stellen Sie sicher, dass das Netzkabel nicht durch den Kühlschrank eingeklemmt wird. Nicht auf das Netzkabel treten.

WARNUNG!

▶ Verwenden Sie eine separate, geerdete Steckdose für eine leicht zugängliche Stromversorgung. Das Gerät muss geerdet werden. Nur für UK: Das Gerätenetzkabel ist mit einem 3-adrigen Stecker (Erdungsstecker) ausgestattet, der in eine 3-adrige Norm-Buchse (geerdet) passt. Den dritten Stift (Erdung) auf keinen Fall kappen oder entfernen. Das Gerät muss so installiert werden, dass der Stecker erreichbar ist.

▶ Den Kühlkreislauf nicht beschädigen.

Täglicher Gebrauch

▶ Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben.
▶ Kinder im Alter von 3 bis 8 Jahren dürfen Kühlschränke be- und entladen, aber nicht reinigen und installieren.
▶ Kinder unter 3 Jahren vom Gerät fernhalten, es sei denn, sie werden ständig beaufsichtigt.
▶ Kinder dürfen nicht mit dem Gerät spielen.
▶ Wenn Kühlgas oder ein anderes brennbares Gas in der Nähe des Geräts austritt, drehen Sie das Ventil des austretenden Gases ab. Öffnen Sie die Türen und Fenster, und ziehen Sie nicht den Netzstecker des Kühlschranks oder eines anderen Haushaltsgeräts.
▶ Beachten Sie, dass das Gerät für den Betrieb bei einer bestimmten Umgebungstemperatur zwischen 10 und 43 °C eingestellt ist. Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn es über einen längeren Zeitraum bei einer Temperatur oberhalb oder unterhalb des angegebenen Bereichs betrieben wird.
▶ Stellen Sie keine instabilen Gegenstände (schwere Gegenstände, mit Wasser gefüllte Behälter) auf den Kühlschrank, um Verletzungen durch Herunterfallen oder elektrische Schläge durch Kontakt mit Wasser zu vermeiden.
Ziehen Sie nicht an den Türfächern. Die Tür kann schief verzogen werden, das Flaschenregal kann herausgezogen werden, oder das Gerät kann umkippen.
▶ Schließen und öffnen Sie die Tür nur mit den Griffen. Der Spalt zwischen den Türen sowie zwischen den Türen und dem Schrank ist sehr schmal. Stecken Sie nicht Ihre Hände in diese Bereiche, um zu vermeiden, dass Sie Ihre Finger eingeklemmt werden. Die Kühlschranktüren nur dann öffnen oder schließen, wenn keine Kinder im Bewegungsbereich der Tür stehen.

WARNUNG!

Keine brennbaren, explosionsfähigen oder korrosiven Substanzen im Gerät oder in der Nähe verwenden.
Lagern Sie keine Arzneimittel, Bakterien oder Chemikalien im Gerät. Dieses Gerät ist ein Haushaltsgerät. Es wird davon abgeraten, Materialien zu lagern, die extreme Temperaturen erfordern.
Lagern Sie niemals Flüssigkeiten in Flaschen oder Dosen (außer hochprozentige Spirituosen), insbesondere kohlensäurehaltige Getränke, im Gefrierschrank, da diese beim Einfrieren platzen können.
▶ Überprüfen Sie den Zustand der Lebensmittel, wenn die Temperatur im Gefrierschrank angestiegen ist.
▶ Stellen Sie keine unnötig niedrigen Temperaturen im Kühlschrank ein. Bei hohen Einstellungen kann es zu Minustemperaturen kommen. Achtung: Flaschen könner platzen.
▶ Berühren Sie Gefriergut nicht mit nassen Händen (Handschuhe tragen). Verzehren Sie insbesondere Eis am Stiel nicht sofort nach der Entnahme aus dem Gefrierfach. Es besteht die Gefahr des Erfrierens oder der Bildung von Frostblasen an Mund und Zunge. ERSTE HILFE: Sofort unter fließend kaltes Wasser halten. Nicht mit Gewalt abziehen!
▶ Berühren Sie nicht die Innenfläche des Gefrierfachs, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren könnten.
Ziehen Sie den Gerätestecker aus der Steckdose, falls die Stromversorgung unterbrochen wird oder bevor Sie das Gerät reinigen. Warten Sie vor dem Neustar mindestens 7 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann.
Im Inneren des Haushaltsgeräts keine elektrischen Geräte benutzen, es sei denn, sie werden vom Hersteller empfohlen. Wartung / Reinigung
▶ Kinder müssen beaufsichtigt werden, wenn sie das Gerät reinigen und warten.
▶ Trennen Sie das Gerät von der Stromversorgung, bevor Sie eine routinemäßige Wartung durchführen. Warten Sie vor dem Neustart mindestens 5 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann.

WARNUNG!

Fassen Sie beim Herausziehen des Gerätesteckers aus der Steckdose den Stecker und nicht das Kabel an.
▶ Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühlgeräte, um Beschädigungen zu vermeiden.
Kratzen Sie Frost und Eis nicht mit scharfkantigen Gegenständen ab. Verwenden Sie keine Sprays, elektrische Heizgeräte wie Heizstrahler, Haartrockner, Dampfreinige oder andere Wärmequellen, um Schäden an den Kunststoffteilen zu vermeiden.
▶ Verwenden Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauvorgang zu beschleunigen, es sei denn, dies wird vom Hersteller so empfohle
▶ Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.
Versuchen Sie nicht, das Gerät selbst zu reparieren, zu zerlegen oder zu verändern. Bei Reparaturen wenden Sie sich bitte an unseren Kundenservice.
Entfernen Sie den Staub auf der Geräterückseite mindestens einmal im Jahr, um Brandgefahr und einen erhöhten Energieverbrauch zu vermeiden.
Das Gerät darf während der Reinigung nicht besprüht oder mit Wasser beschüttet werden.
Das Gerät darf nicht mit Wasser besprüht oder mit Dampf gereinigt werden.
▶ Reinigen Sie die kalten Einlegeböden aus Glas nicht mit heißem Wasser. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt.

Informationen zum Kältemittelgas

WARNUNG!

Das Gerät enthält das entzündliche Kältemittel ISOBUTAN (R600a). Stellen Sie sicher, dass der Kühlkreislauf während des Transports oder der Installation nicht beschädigt wird. Auslaufendes Kältemittel kann Augenverletzungen verursachen oder sich entzünden. Falls Schäden aufgetreten sind, halten Sie sich von offenen Brandquellen fern, lüften Sie den Raum gründlich, stecken Sie die Netzkabel des Geräts oder eines anderen Geräts nicht ein oder aus. Informieren Sie den Kundendienst.

Falls die Augen mit dem Kältemittel in Kontakt kommen, sofort unter fließendem Wasser ausspülen und den Augenarzt verständigen.

Bestimmungsgemäße Verwendung

Dieses Gerät ist zum Kühlen und Gefrieren von Lebensmitteln bestimmt. Es ist ausschließlich für den Einsatz in Haushalten und ähnlichen Bereichen konzipiert, wie z. B. in Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen, auf Bauernhöfen und in Hotels, Motels und anderen wohnähnlichen Umgebungen sowie im Bed-and-Breakfasts und fürs Catering. Das Gerät ist nicht für die kommerzielle oder industrielle Nutzung bestimmt.

Änderungen oder Anpassungen am Gerät sind nicht erlaubt. Eine unsachgemäße Verwendung kann zu Gefahren und zum Verlust von Garantieansprüchen führen.

Normen und Richtlinien CE

Dieses Produkt erfüllt die Anforderungen aller geltenden EG-Richtlinien mit den entsprechenden harmonisierten Normen, die eine CE-Kennzeichnung vorsehen.

VORSICHT!

Beim Schließen der Türe sollte die vertikale Türleiste an der linken Tür nach innen gebogen sein (1).

2.

Wenn Sie versuchen, die linke Tür zu schließen und die vertikale Türleiste ist nicht gebogen (2), sollten Sie sie zue zurechtbiegen, da sie sonst gegen die Befestigung oder d rechte Tür stößt. Dadurch kommt es zu einer Beschädigus des Türanschlags oder zu einer Undichtigkeit.

Im Inneren des Rahmens befindet sich ein Heizfaden. Die Temperatur der Oberfläche steigt ein wenig an, was norm ist und die Funktion des Geräts nicht beeinträchtigt.

HINWEIS

Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in diesem Handbuch von Ihrem Modell abweichen.

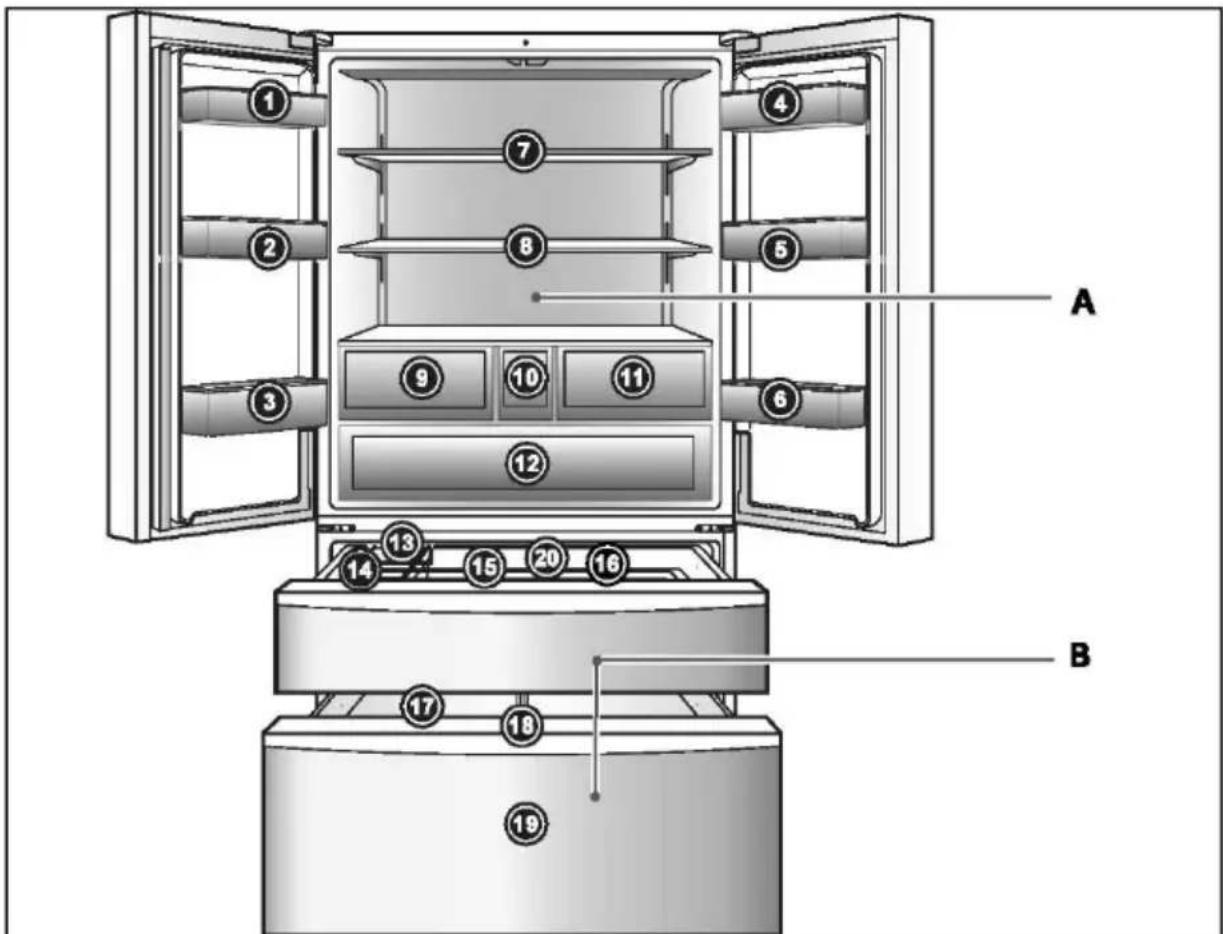

A B 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

A: Kühlfach des Kühlschranks

1 Flaschenhalter (oben links)
2 Flaschenhalter (Mitte links)
3 Flaschenhalter (unten links)
4 Flaschenhalter (oben rechts)
5 Flaschenhalter (Mitte rechts)
6 Flaschenhalter (unten rechts)
7 Kragarmablage
8 Kragarmablage
9 Schublade Moist Zone

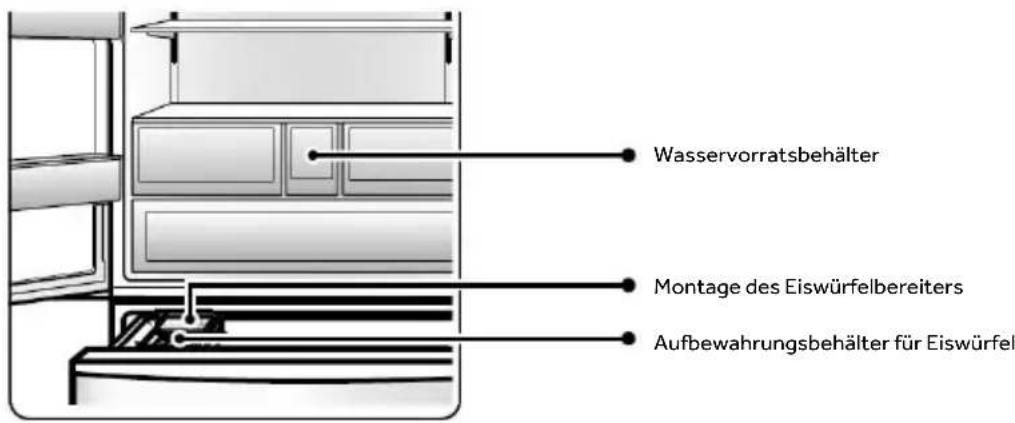

10 Wasservorratsbehälter
11 Schublade My Zone
12 MSA-Schublade

B: Gefrierfach

13 Automatischer Eiswürfelbereiter
14 Aufbewahrungsbehälter für Eiswürfel
15 Obere Gefrierschublade
16 Halterung für die obere Gefrierschublade
17 Schiebeschublade
18 Halterung für die Schiebeschublade
19 Untere Gefrierschublade
20 Pleuelstange für das Zahnrad

DE

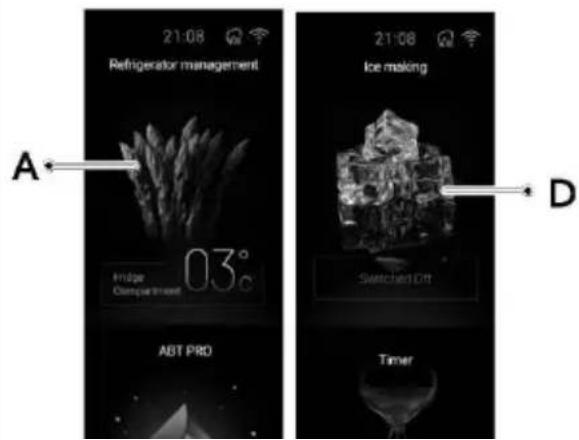

Bedienfeld

Bedienfeld

A Funktionsbereich für die Einstellung des Kühlschranks
B Funktionsbereich für Smart Fresh
C Funktionsbereich für den MSA Space
D Bereich für Eisherstellungsfunktion
E Funktionsbereich für den Timer

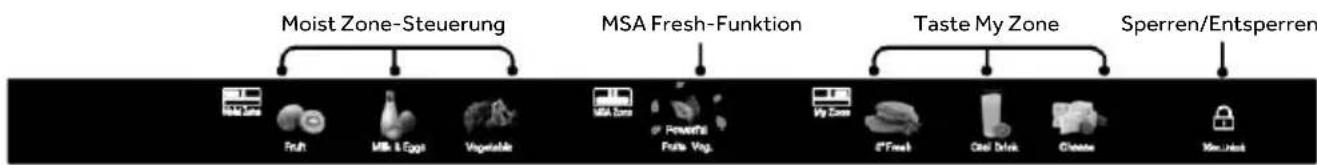

F Einstellbereich für die Funktionen

Berührungstasten

Die Tasten auf dem Bedienfeld sind Berührungstasten, die schon bei leichter Berührung mit dem Finger ansprechen.

Gerät ein-/ausschalten

Das Display leuchtet auf, wenn der Kühlschrank zum ersten Mal an das Stromnetz angeschlossen wird. Die Standardeinstellung des Kühlschranks ist der Everyday-Modus: 5°C im Kühlfach, -18°C in der Gefrierkammer, und das Kühlfach ist auf Cheese eingestellt.

HINWEIS

Wenn das Gerät, nachdem es von der Hauptstromversorgung getrennt wurde, eingeschaltet wird, kann es bis zu 12 Stunden dauern, bis die richtigen Temperaturen erreicht sind.

Räumen Sie das Gerät vor dem Ausschalten aus. Schalten Sie das Gerät aus, indem Sie den Netzstecker aus der Steckdose ziehen.

Bedienfeld sperren/entsperren

Automatische Sperre: Wenn die Kühlschranktür geöffnet wird und etwa 1 Minute lang keine Taste betätigt wird, schaltet sich das Display automatisch aus und wird gesperrt.

Entsperren: Wenn das Display ausgeschaltet ist, leuchtet es auf, wenn Sie eine Tür des Kühlschranks öffnen oder eine beliebige Position auf dem Display antippen. Das Display wird durch Tippen auf eine beliebige Stelle des Bildschirms entsperrt.

Temperatur einstellen

Die Temperaturen im Inneren werden durch folgende Faktoren beeinflusst:

Umgebungstemperatur

Häufigkeit der Türöffnung

Menge der gelagerten Lebensmittel

Installation des Geräts

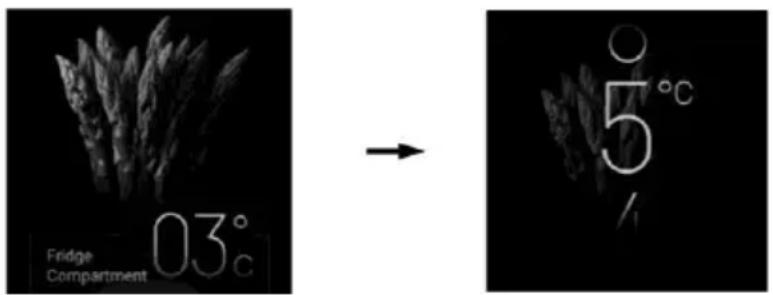

Einstellen der Temperatur für den Kühlschrank

Wenn das Display entsperrt ist, tippen Sie auf die Taste [Fridge compartment], um die Steuerung für den Kühlschrank aufzurufen. Stellen Sie die Kühltemperatur ein, indem Sie sie nach oben und unten schieben. Nach jeder Einstellung ertönt der Summer. Die Temperatur des Kühlfachs bewegt sich zwischen 1 und 9°C.

1. Wenn das Display entsperrt ist, tippen Sie auf die Taste [Fridge compartment], um die Steuerung für den Kühlschrank aufzurufen. Tippen Sie auf die Taste [Super Cool]. Der Summer ertönt einmal, das Funktionssymbol [Super Cool] leuchtet auf und die Super Cool-Funktion wird eingeschaltet. In diesem Zustand funktioniert das Kühlfach wie eingestellt. Nach etwa 5 Stunden in der Super Cool-Funktion wird diese automatisch beendet.
2. Wenn das Symbol der Funktion [Super Cool] leuchtet, tippen Sie auf die Funktionstaste [Super Cool]. Der Summer ertönt einmal, das Symbol erlischt und die Funktion Super Cool wird ausgeschaltet.

Die Taste [Fridge Compartment] antippen
Einmal antippen, um Super Cool einzuschalten
Erneut antippen, um Super Cool auszuschalten

HINWEIS

Die Kühltemperatur kann im Zustand Super Cool nicht eingestellt werden. Wenn die Kühltemperatur eingestellt wird, erscheint die Meldung, dass sie im Zustand Super Cool nicht eingestellt werden kann.

Einstellen der Temperatur für den Gefrierschrank

Wenn das Display entsperrt ist, tippen Sie auf die Taste [Freezer compartment], um die Steuerung für den Gefrierschrank aufzurufen. Stellen Sie die Temperatur des Gefrierfachs ein, indem Sie sie nach oben oder unten schieben; nach jeder Einstellung ertönt der Summer. Die Temperatur des Gefrierfachs bewegt sich zwischen -14 und -24°C.

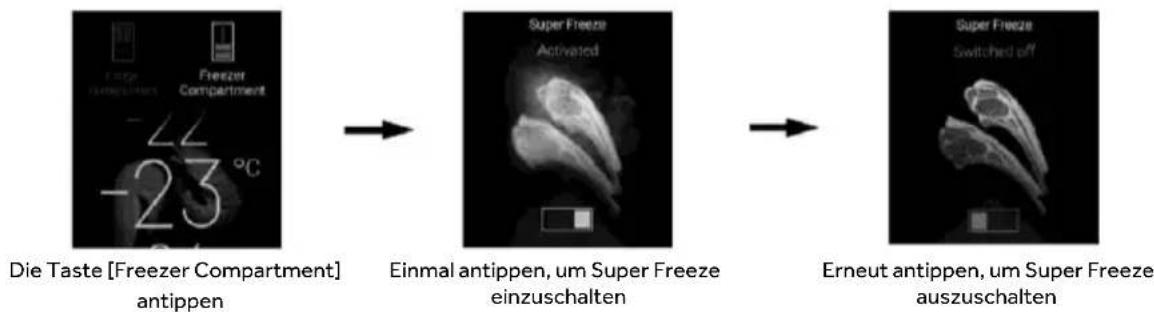

Super Freeze-Funktion

1. Wenn das Display entsperrt ist, tippen Sie auf die Taste [Freezer compartment], um die Bedienoberfläche des Gefrierschranks aufzurufen. Tippen Sie auf die Taste [Super Freeze]. Der Summer ertönt einmal, das Symbol der Funktion [Super Freeze] leuchtet auf und die Super Freeze-Funktion wird eingeschaltet. In diesem Zustand arbeitet die Gefrierkammer wie eingestellt. Nachdem die Super Freeze-Funktion etwa 50 Stunden lang aktiviert war, wird sie automatisch beendet.
2. Wenn das Symbol der Funktion [Super Freeze] eingeschaltet ist, tippen Sie auf die Funktionstaste [Super Freeze]. Der Summer ertönt einmal, das Symbol erlischt und die Super Freeze-Funktion wird ausgeschaltet.

Die Taste [Freezer Compartment] antippen Super Freeze Activated Einmal antippen, um Super Freeze einzuschalten Erneut antippen, um Super Freeze auszuschalten

HINWEIS

1. Die Gefriertemperatur kann im Super Freeze-Zustand nicht eingestellt werden. Wenn die Gefriertemperatur eingestellt wird, erscheint die Meldung, dass sie im Super Freeze-Zustand nicht eingestellt werden kann.
2. Frische Lebensmittel sollten so schnell wie möglich bis zum Kern eingefroren werden. So bleiben der beste Nährwert, das Aussehen und der Geschmack erhalte. Die Quick-Freeze-Funktion beschleunigt das Einfrieren frischer Lebensmittel und schützt die bereits gelagerte Ware vor unerwünschter Erwärmung. Aktivieren Sie d Funktion 24 Stunden vor dem Einlegen der Lebensmittel.

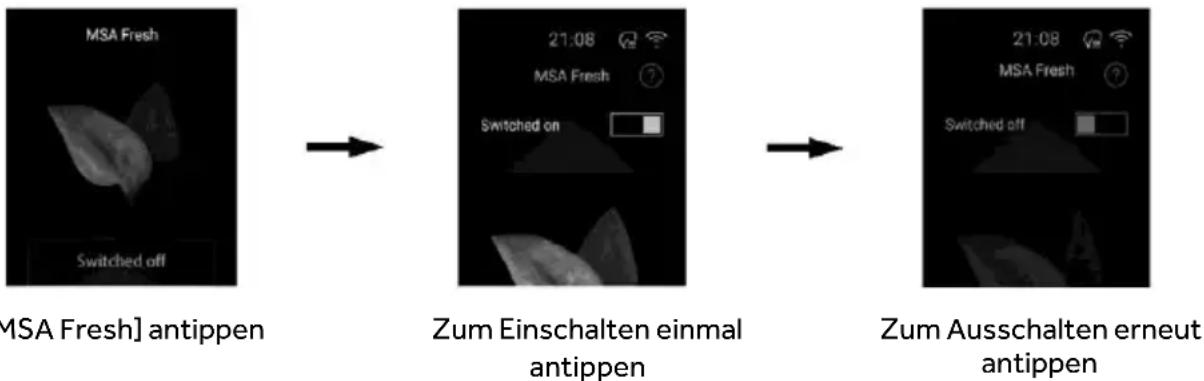

MSA Fresh-Funktion

Die Vakuumpumpe und die Filtermembran reduzieren den Sauerstoffgehalt im versiegelten Raum erheblich, verzögern den Oxidationsprozess von Lebensmitteln und verlängern die Frischezeit von Lebensmitteln, was für die Lagerung von Obst, Gemüse und einigen DHA-reichen Lebensmitteln geeignet ist.

1. Wenn das Display entsperrt ist, tippen Sie auf der Startseite auf die Taste [MSA Fresh], um die Steuerung für die MSA Fresh-Funktion aufzurufen. Wenn die MSA Fresh-Funktion ausgeschaltet ist, tippen Sie auf die Funktionstaste [MSA Fresh]. Der Summer ertönt einmal, das Funktionssymbol [MSA Fresh] leuchtet auf und die MSA Fresh-Funktion wird eingeschaltet.
2. Wenn die MSA Fresh-Funktion eingeschaltet ist, tippen Sie auf die Funktionstaste [MSA Fresh]. Der Summer ertönt einmal, das Funktionssymbol [MSA Fresh] erlischt und die MSA Fresh-Funktion wird ausgeschaltet.

Nach dem Einschalten von [MSA Fresh] wechselt das Gerät automatisch auf [Standard Mode]. Durch Antippen der Taste [Standard Mode] oder [Powerful Mode] können Sie zwischen MSA Standard und MSA Powerful wechseln.

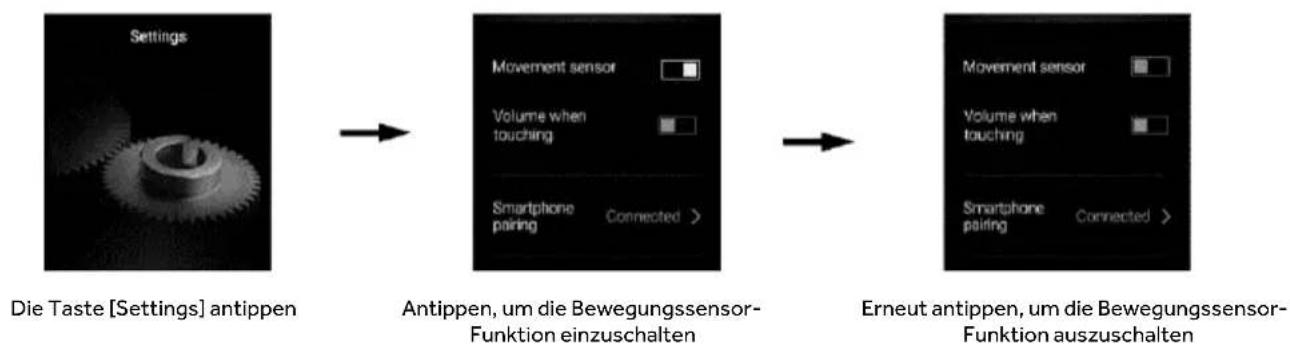

Bewegungssensor-Funktion

Wenn das Gerät erkennt, dass sich jemand dem Kühlschrank nähert, leuchten das Display und die Smart Fresh-Anzeige automatisch als Erinnerung auf.

1. Wenn das Display entsperrt ist, wischen Sie auf dem Bildschirm nach links und tippen Sie auf die Taste [Settings], um die Einstellungen aufzurufen. Wenn die Bewegungs-sensor-Funktion ausgeschaltet ist, tippen Sie auf die Taste [Movement Sensor]. Der

Summer ertönt einmal, das Symbol der Funktion [Movement Sensor] leuchtet auf und die Bewegungssensor-Funktion wird eingeschaltet.

1. Wenn das Symbol der Bewegungssensor-Funktion eingeschaltet ist, tippen Sie auf die Taste [Movement Sensor]: Das Symbol [Movement Sensor] erlischt, und die Bewegungssensor-Funktion wird ausgeschaltet.

Funktionaler Betrieb

Everyday-Modus

1. Wenn das Display entsperrt ist, tippen Sie auf die Taste [Fridge Compartment] oder [Freezer Compartment], um die Einstelloberfläche aufzurufen, und tippen Sie auf die Funktionstaste [Mode Selection], um die Bedienoberfläche Scene Mode aufzurufen.
2. Tippen Sie auf die Taste [Everyday Mode]. Das Symbol [Everyday Mode] leuchtet auf und der Kühlschrank ist auf den Everyday-Modus eingestellt.

Tipps:

Der [Everyday Mode] ist ein benutzerdefinierter Modus, der es ermöglicht, die Kühl- und Gefriertemperatur einzustellen und die Funktionen Super Cool und Super Freeze zu aktivieren.

1. Wenn das Display entsperrt ist, tippen Sie auf die Taste [Fridge Compartment] oder [Freezer Compartment], um die Einstelloberfläche aufzurufen, und tippen Sie auf die Taste [Mode Selection], um die Bedienoberfläche Scene Mode aufzurufen.
2. Tippen Sie auf die Taste [Full load mode]. Das Symbol [Full load mode] leuchtet auf und der Kühlschrank ist auf Volllast-Modus eingestellt.

Tipps:

Im Status [Full load mode] werden die Kühl- und Gefriervorgänge automatisch beendet, nachdem sie eine bestimmte Zeit lang auf der niedrigsten Stufe gelaufen sind, und es wird zum Everyday-Modus gewechselt. Wenn eine große Menge an Lebensmitteln in das Kühlfach oder das Gefrierfach eingelegt wird, empfiehlt es sich, den [Full load mode] einzuschalten.

Im Status [Full load mode] kann die Temperatur beim Kühlen und Gefrieren nicht eingestellt werden.

Wenn Sie im [Full load mode] die Funktionen Super Cool und Super Freeze beenden, wird automatisch in den Everyday-Modus gewechselt.

1. Wenn das Display entsperrt ist, tippen Sie auf die Taste [Fridge Compartment] oder [Freezer Compartment], um die Einstelloberfläche aufzurufen, und tippen Sie auf die Taste [Mode Selection], um die Bedienoberfläche Scene Mode aufzurufen.
2. Tippen Sie auf die Taste [Holiday Mode]. Das Symbol [Holiday Mode] leuchtet auf und der Kühlschrank wird auf den Holiday-Modus eingestellt.

Tipps:

Der [Holiday Mode] kann verwendet werden, wenn Sie für längere Zeit von zu Hause weg sind. Nach dem Einschalten wird der Energiesparmodus aktiviert, die Temperatur wird auf 17°C eingestellt. Der Inhalt des Kühlfachs (einschließlich MSA Fresh Zone, Moist Zone, My Zone) muss vorher entfernt werden. Dieser Modus hat keinen Einfluss auf den Betrieb des Gefrierfachs.

Im [Holiday Mode] kann die Kühlschranktemperatur nicht eingestellt werden.

Wenn im [Holiday Mode] die Super Cool-Funktion eingeschaltet ist, wird der Holiday-Modus beendet und in den Everyday-Modus gewechselt.

1. Wenn das Display entsperrt ist, tippen Sie auf die Taste [Fridge Compartment] oder [Freezer Compartment], um die Einstelloberfläche aufzurufen, und tippen Sie auf die Taste [Mode Selection], um die Bedienoberfläche Scene Mode aufzurufen.
2. Tippen Sie auf die Taste [Smart Mode]. Das Symbol [Smart Mode] leuchtet auf und der Kühlschrank ist auf den Smart-Modus eingestellt.

Tipps:

Im [Smart Mode] passt der Kühlschrank die Temperatur des Kühlfachs und des Gefrierfachs automatisch an die Umgebungstemperatur an.

Im [Smart Mode] kann die Kühlschrank- oder Gefrierschranktemperatur nicht eingestellt werden.

Wenn im [Smart Mode] die Super Cool- oder Super Freeze-Funktion eingeschaltet ist, wird der Smart-Modus beendet und in den Everyday-Modus gewechselt.

Advanced Zone-Steuerung

Moist Zone

Fruit:

1. Wenn das Display entsperrt ist, tippen Sie auf die Taste [Fridge Compartment], um die Einstelloberfläche aufzurufen, und auf die Taste [Advanced zone], um die Bedienoberfläche für die Steuerung der Moist Zone aufzurufen.

2. Tippen Sie auf die Taste [Fruit]. Das Symbol [Fruit] leuchtet auf und die Moist Zone wird auf Fruit eingestellt.

Die Steuerung der Funktion Advanced Zone des Kühlschranktür-Displays ist mit der Steuerung der Moist Zone-Funktion des internen Displays synchronisiert.

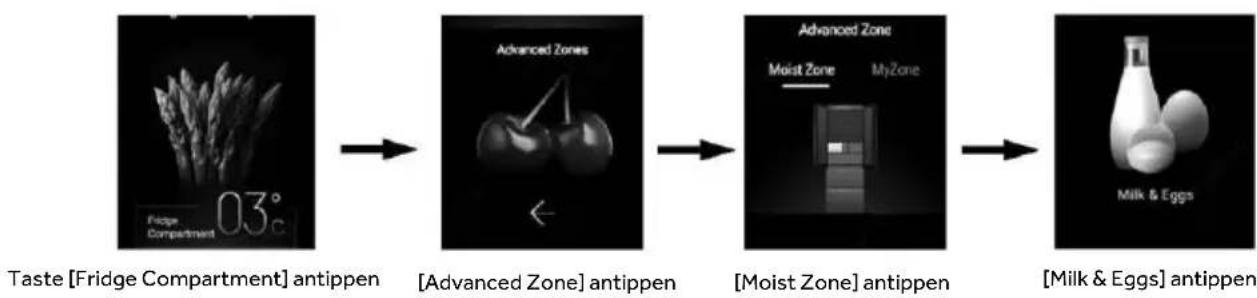

Milk & Eggs

1. Wenn das Display entsperrt ist, tippen Sie auf die Taste [Fridge compartment], um die Einstelloberfläche aufzurufen, und auf die Taste [Advanced zone], um die Bedienoberfläche für die Steuerung der Moist Zone aufzurufen.
2. Tippen Sie auf die Taste [Milk & Eggs]. Das Symbol [Milk & Eggs] leuchtet auf und die Moist Zone wird auf Milk & Eggs eingestellt.

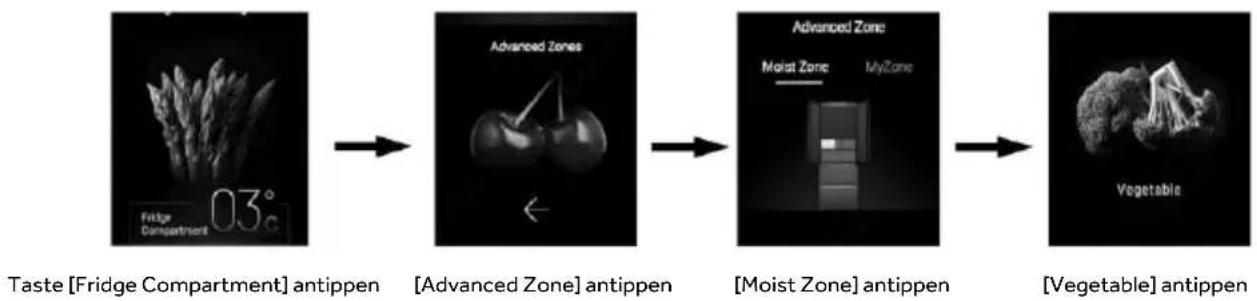

1. Wenn das Display entsperrt ist, tippen Sie auf die Taste [Fridge compartment], um die Einstelloberfläche aufzurufen, und auf die Taste [Advanced zone], um die Bedienoberfläche für die Steuerung der Moist Zone aufzurufen.
2. Tippen Sie auf die Taste [Vegetable]. Das Symbol [Vegetable] leuchtet auf und die Moist Zone wird auf Vegetable eingestellt.

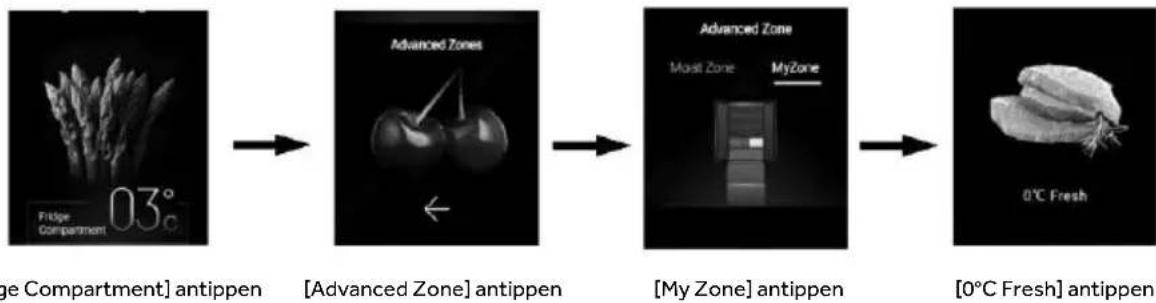

1. Wenn das Display entsperrt ist, tippen Sie auf die Taste [Fridge compartment], um die Einstelloberfläche aufzurufen, und auf die Taste [Advanced zone] und [My zone], um die Bedienoberfläche für die Steuerung von My Zone aufzurufen.
2. Tippen Sie auf die Taste [0°C Fresh]. Das Symbol [0°C Fresh] leuchtet auf und [My Zone] wird auf 0°C Fresh eingestellt.

1. Wenn das Display entsperrt ist, tippen Sie auf die Taste [Fridge compartment], um die Einstelloberfläche aufzurufen, und auf die Taste [Advanced zone] und [My zone], um die Bedienoberfläche für die Steuerung von My Zone aufzurufen.
2. Tippen Sie auf die Taste [Cool Drink], das Symbol [Cool Drink] leuchtet auf und [My Zone] wird auf Kühles Getränk eingestellt.

1. Wenn das Display entsperrt ist, tippen Sie auf die Taste [Fridge compartment], um die Einstelloberfläche aufzurufen, und auf die Taste [Advanced zone] und [Cheese], um die Bedienoberfläche für die Steuerung von My Zone aufzurufen.
2. Tippen Sie auf die Taste [Cheese]. Das Symbol [Cheese] leuchtet auf und My Zone im Kühlschrank wird auf Cheese eingestellt.

Funktion zur Eisherstellung und schneller Eisherstellung

Wenn das Gerät zum ersten Mal eingeschaltet wird, wird die Eisherstellungsfunktion ausgeschaltet, und die Symbole [Ice making] und [Fast ice making] sind nicht mehr zu sehen. Wenn der Wasservorratsbehälter leer ist oder der Eiswürfelbereiter entfernt wird, stoppt die Eisherstellung automatisch.

Wenn kein Bedarf für die Eisherstellung besteht (oder wenn die Eisherstellungsfunktion ausgeschaltet ist), leeren Sie bitte den Wasservorratsbehälter. Informationen zur Verwendung des Eiswürfelbereiters finden Sie unter „Verwendung und Reinigung des Eiswürfelbereiters“ auf Seite 32-37.

Eisherstellungsfunktion:

1. Wenn das Display entsperrt ist, wischen Sie auf der Startseite nach links, tippen Sie auf die Taste [Ice making], um die Einstellungen für die Eisherstellungsfunktion aufzurufen, tippen Sie auf die Funktionstaste [Ice making], der Summer ertönt, auf dem Display wird angezeigt, dass die Eisherstellung eingeschaltet ist, das Symbol [Ice making] leuchtet auf, und die Eisherstellungsfunktion wird eingeschaltet.
2. Wenn das Funktionssymbol [Ice making] eingeschaltet ist, tippen Sie auf die Funktionstaste [Ice making]. Der Summer ertönt einmal, um anzuzeigen, dass die Eisherstellung ausgeschaltet ist, das Funktionssymbol [Ice making] erlischt und die Eisherstellungsfunktion wird ausgeschaltet.

Antippen, um die [Ice Making] einzuschalten

Antippen, um die [Ice Making] auszuschalten

Funktion zur schneller Eisherstellung:

1. Wenn das Display entsperrt ist, wischen Sie auf der Startseite nach links, tippen Sie auf die Taste [Ice Making], um die Einstellungen für die Eisherstellungsfunktion aufzurufen, tippen Sie auf die Funktionstaste [Fast ice making], der Summer ertönt, auf dem Display wird angezeigt, dass die schnelle Eisherstellung eingeschaltet ist, das Symbol [Fast ice making] leuchtet auf, und die Eisherstellungsfunktion wird eingeschaltet.
2. Wenn das Funktionssymbol [Fast ice making] eingeschaltet ist, tippen Sie auf die Funktionstaste [Fast ice making]. Der Summer ertönt einmal, um anzuzeigen, dass die schnelle Eisherstellung ausgeschaltet ist, das Funktionssymbol [Fast ice making] erlischt und die Eisherstellungsfunktion wird ausgeschaltet.

ABT PRO

Wenn das Display entsperrt ist, tippen Sie auf [ABT PRO], um die ABT PRO-Bedienoberfläche aufzurufen. Der Kühlschrank schaltet die ABT PRO-Funktion automatisch ein, indem er die Geruchsbedingungen im Kühlfach erkennt. Sie können die Reinigungsfunktion auch manuell einschalten. Nach dem Einschalten der Reinigung kann diese manuell beendet werden. Anderenfalls wird sie automatisch beendet, nachdem die Reinigung im Kühlschrank abgeschlossen ist. Wenn der Kühlschrank sterilisiert und desodoriert wird, wechselt die Farbe der ABT PRO-Anzeige an der rechten Tür zu blau; wenn die Sterilisation und Desodorierung abgeschlossen ist, wechselt die Farbe der Anzeige zu weiß.

Beschreibung der Gesundheit des Kühlschranks:

Am besten: Der Kühlschrank ist in einem ausgezeichneten Zustand, und es gibt keinen offensichtlichen Geruch:

Gut: Der Kühlschrank ist in gutem Zustand, aber es gibt einen Geruch:

Schlecht: Der Kühlschrank ist in schlechtem Zustand, der Geruch ist unverkennbar, und die Zutaten sind möglicherweise verdorben oder lassen sich nicht mehr gut verschließen:

Die im Kühlschrank eingestellte Stufe stammt aus einem Bevölkerungstest, und einige empfindliche Benutzer können auch bei der optimalen Stufe noch einen schwachen Geruch wahrnehmen.

Anmerkungen:

Das ABT PRO-System ist hauptsächlich darauf ausgerichtet, anormale Gerüche zu erkennen und zu entfernen, und es ist nur langsam in der Lage, die aromatischen Gerüche einiger Zutaten zu erkennen und zu entfernen, wie z. B. Fruchtaromen (Jackfrucht usw.), Gewürze, Würzmittel (Wurst usw.) usw. Es gibt keinen gesunden Weg, den Geruch solcher Inhaltsstoffe zu entfernen. Um den Geruch zu vermeiden, empfiehlt

es sich, sie in einem verschlossenen Behälter oder nicht im Kühlschrank aufzubewahren. Die im Kühlschrank eingestellte Stufe stammt aus einem Bevölkerungstest, und einige empfindliche Benutzer können auch bei der optimalen Stufe noch einen schwachen Geruch wahrnehmen.

Timer-Funktion

Wischen Sie bei entsperrtem Display nach links, um andere Funktionsbereiche aufzurufen, und tippen Sie auf die Taste [Timer], um die Einstellungen für die Timer-Funktion aufzurufen. Zählen Sie nach Bedarf rückwärts, und der Kühlschrank wird Sie daran erinnern, wenn die Zeit abgelaufen ist.

Einstellungsfunktion

Wischen Sie bei entsperrtem Display nach links, um andere Funktionsbereiche aufzurufen, und tippen Sie auf die Taste [Settings], um die Einstellungsfunktion aufzurufen. Sie dient zum Einstellen von Bildschirmhelligkeit, Uhrzeit und Datum, Anzeigen von elektronischen Handbüchern und Kundendienstfunktionen usw.

Wenn eine Tür längere Zeit nicht geschlossen ist, gibt der Kühlschrank einen Alarm aus, um den Benutzer daran zu erinnern. Der Türöffnungsalarm wird aufgehoben, wenn die entsprechende Tür geschlossen wird.

Ausschaltspeicher

Der momentane Betriebszustand beim Ausschalten wird gespeichert, und das Gerät funktioniert auch nach dem Wiedereinschalten noch gemäß den vorherigen Einstellungen.

Link zur Telefonfunktion

Wenn das Display entsperrt ist, wischen Sie auf dem Bildschirm nach links, um andere Funktionsbereiche aufzurufen, tippen Sie auf die Taste [Settings], um die Einstellungen aufzurufen, tippen Sie dann auf die Taste [Smartphone pairing], rufen Sie die Einstellungen für die Verknüpfungsfunktion mit dem Mobiltelefon auf und verknüpfen Sie Ihr Mobiltelefon entsprechend der Anleitung.

Display im Inneren des Kühlschranks

Wenn die Kühlschranktür geöffnet wird, leuchtet das Display im Inneren des Kühlschranks auf und ist gesperrt.

Entsperren:

Wenn das Display gesperrt ist, tippen Sie 3 Sekunden lang auf das Symbol [3sec. Unlock]. Der Summer ertönt, das Symbol erlischt und das Display wird entsperrt.

Sperren:

Wenn das Display entsperrt ist, wird es gesperrt, wenn innerhalb von 30 Sekunden keine Taste betätigt wird, und das Symbol [3sec. Unlock] leuchtet auf.

Wenn das Display entsperrt ist, tippen Sie 3 Sekunden lang auf das Symbol [3sec. Unlock]. Der Summer ertönt einmal, das Symbol [3sec. Unlock] leuchtet auf, und das Display wird gesperrt.

Einstellung der Funktion:

Wenn das Display des Kühlschranks entsperrt ist, tippen Sie auf die entsprechende Funktionstaste, der Summer ertönt, das Symbol leuchtet auf, um die entsprechende Funktion aufzurufen.

1. Wenn sich die MSA-Funktion im Standard-Modus befindet, ist das Symbol der MSA Fresh-Funktion teilweise beleuchtet.
2. Wenn sich MSA im Powerful-Modus befindet, leuchten alle Symbole der MSA Fresh-Funktion.
3. Wenn die MSA-Funktion ausgeschaltet ist, erlöschen alle MSA Fresh-Funktionssymbole.

Empfohlene Aufbewahrungsbereiche

Das Kühlfach ist hauptsächlich für die kurzfristige Aufbewahrung von verzehrfertigen Lebensmitteln gedacht. Obwohl die durchschnittliche Raumtemperatur in den meisten Bereichen des Kühlfachs durch die Temperatureinstellung auf 0 °C - T0 °C geregelt werden kann, können die Lebensmittel nicht lange frisch gehalten werden, so dass das Kühlfach nur für eine kurzfristige Aufbewahrung geeignet ist.

HINWEIS

Wenn die Umgebungstemperatur im Winter zwischen 0 °C und 10 °C liegt, ist die Temperatur in der Kühlkammer niedriger, und die untere Temperatur beträgt etwa 0 °C. Zu diesem Zeitpunkt sollten Gemüse und Früchte in den oberen Teil des Kühlfachs gelegt werden, um ein Einfrieren zu vermeiden.

Achten Sie beim Schließen der linken Tür des Kühlfachs darauf, dass der vertikale Balken an Ort und Stelle geschlossen ist, sonst kann die Tür nicht fest geschlossen werden, u die Temperatur in der Kammer steigt an, was zu einem längeren Alarm führt.

Die MSA-Schublade ist ein relativ geschlossener Bereich. Bei der Aufbewahrung von Lebensmitteln mit viel Feuchtigkeit kondensiert die verdunstende Feuchtigkeit in Forr von Wassertröpfchen im Raum oder am Boden der Schublade, was ein normales Phänomen ist und mit einem trockenen Tuch abgewischt werden kann.

Aufgrund der kalten Luftzirkulation im Kühlschrank ist die Temperatur in jedem Bereich des Kühlschranks unterschiedlich, daher wird empfohlen, verschiedene Lebensmittel in verschiedene Temperaturbereiche zu legen.

Kühlfach Fertiggerichte, gekühlte Lebensmittel, Gewürze, Milch, Bier, Saft usw. My Zone 0° Fresh: kurzfristige Lagerung von Fleisch usw. Gekühlt: Bier, Getränk, Saft, usw. Käse: Käse, Vogelnest usw. Moist Zone Obst: Äpfel usw.; Milch und Eier: Eier, Milch usw. Gemüse: Pilze usw. Eisherstellungsbereich Das unabhängige Design der Kammer für die Eisherstellung gewährleistet die Reinheit der Eiswürfel. MSA-Schublade Geeignet für die Lagerung Gemüse: Gemüse, das sich für die Lagerung bei hoher Luftfeuchtigkeit eignet, wie z. B. Romersalat, bunte Paprika usw. Zutaten, die leicht oxidieren: z. B. Aubergine, Lotuswurzel usw. Obst, das für die Lagerung bei hoher Luftfeuchtigkeit geeignet ist (außer tropischen Fruchten), wie Äpfel, Pfirsiche, Birnen usw. Frische Champignons: Außer getrockneten Pilze sind die übrigen zur Lagerung geeignet. Frische Produkte: Lachs und andere Zutaten mit hohern DHA-Gehalt, Sashimi (arktische Schaentiere usw.) Nicht geeignet für die Lagerung von Trockenfutter, rotem Fleisch (Rind, Lamm, Schwein, Huhn usw.), lebenden Zutaten (lebende Krabben, lebende Garnelen usw.), Eiern und Milchprodukten, Gurken (geeignet für die Kühlung, 9 - 12 °C) usw. Gefrierfach Lebensmittel. Eiscreme, hausgemachte Tiefkühlkost usw.

Leitfaden für die Aufbewahrung von verschiedenen Arten von Lebensmitteln

Richtwerte für die Aufbewahrungsdauer von Obst und Gemüse

Brauner Kopfsalat

Etwa 7 Tage

Kohl

Etwa 10 Tage

Erdbeeren

Etwa 3 Tage

Weintrauben

Etwa 7 Tage

Richtwerte für die Aufbewahrungsdauer von Fisch und Fleisch

Sashimi

Etwa 2 Tage

Fisch

Etwa 3 Tage

Künstliche Krabbenstäbchen

Etwa 4 Tage

Etwa 7 Tage

Empfohlene Lagerung von Lebensmitteln

•
•
.
•
.
- Frische Lebensmittel: Fisch und Schalentiere, Fleisch.
• Molkereiprodukte, Snacks: Joghurt, Käse, Gelees, Pudding.
• Gemüse, Süßigkeiten: Salate, Soßen.
- Hausgemachte, natürliche Lebensmittel: Soßen, Marmeladen, salzarme Essiggurken, rohe Nudeln
- Verarbeitete Lebensmittel: Fischbällchen, Fisch, Fleischsauce, Schinken, Schinkenwurst.

Vorkehrungen zum Energiesparen

1. Stellen Sie den Kühlschrank nach Möglichkeit in einem kühlen, gut belüfteten Raum fern von Wärmequellen und Sonnenlicht auf.
2. Minimieren Sie die Zeit und Häufigkeit des Öffnens der Tür.
   Zum Beispiel: Lagern Sie Lebensmittel regelmäßig, um die Zeit, die zum Öffnen der Tür benötigt wird, zu reduzieren.
3. Packen Sie die Lebensmittel für die Lagerung ein.
4. Kühlen Sie heiße Speisen oder Getränke ab, bevor Sie sie in den Kühlschrank stellen.
5. Die aufzutauenden Lebensmittel sollten zuerst in den Kühlschrank gestellt werden, und die Lebensmittel im Kühlschrank können durch die niedrige Temperatur der gefrorenen Lebensmittel gekühlt werden.
6. Überfüllen Sie den Kühlschrank nicht, um die Luftzirkulation nicht zu behindern.
7. Je niedriger die Temperatur des Kühlschranks ist, desto höher ist der Energieverbrauch. Unter der Prämisse, die Bedingungen für die Lagerung von Lebensmitteln zu erfüllen, sollte die Temperatur in der Box so hoch wie möglich eingestellt werden.

Vorsichtsmaßnahmen bei der Kühlung von Lebensmitteln

1. Bei Radieschen sollten die Blätter abgeschnitten werden, damit die Nährstoffe nicht von den Blättern aufgenommen werden.
2. Wassermelone, Zuckermelone, Papaya, Banane und Ananas sollten nicht gekühlt werden, da ihr Stoffwechsel dadurch gefördert wird. Wenn die Früchte jedoch nicht reif sind, kann die Lagerung im Kühlschrankbereich für eine gewisse Zeit die Reife fördern.
3. Einige Lebensmittel wie Zwiebeln, Knoblauch, Ingwer, Wasserkastanien und Rhizome können lange Zeit bei Zimmertemperatur gelagert werden und müssen nicht gekühlt werden.
4. Bei frischem Gemüse ist es am besten, die Erde abzuwaschen, bevor man sie in den Kühlschrank legt, um zu verhindern, dass sich Bakterien im Kühlschrank vermehren oder andere Lebensmittel verunreinigen.

Stellen Sie keine heiße Speisen direkt in den Kühlschrank.

Heiße Speisen müssen auf Raumtemperatur abgekühlt werden, bevor sie in den Kühlschrank gestellt werden. Wenn Sie heiße Speisen direkt in den Kühlschrank stellen, steigt nicht nur die Temperatur im Kühlschrank, sondern auch die Frische anderer Lebensmittel wird beeinträchtigt.

Lebensmittel sollten gereinigt werden, b vor sie in den Kühlschrank gestellt werde

Um eine gute hygienische Umgebung im Kühlschrank zu gewährleisten, wird empfohlen, die Lebensmittel nach dem Reinigen und Trocknen der Wasser-tropfen im Kühlschrank zu lagern.

Lebensmittel sollten vor dem Kühlen sortiert werden

Lagern Sie die Lebensmittel getrennt nach Art der Lebensmittel und stellen Sie die Lebensmittel, die Sie täglich essen, in den vorderen Teil des Einlegebodens, um ein unnötiges Öffnen der Tür und das Verfallen der Lebensmittel durch Vergessen zu vermeiden.

Überfüllen Sie den Kühlschrank nicht

Die gelagerten Lebensmittel sollten voneinander getrennt sein und einen Kanal für die Zirkulation der kalten Luft lassen, um eine bessere Kühlwirkung zu erzielen.

Vermeiden Sie den Kontakt von Lebensmitteln mit der Auskleidung

Langfristiger Kontakt der im Kühlschrank ge gerten Lebensmittel (insbesondere der ölha- gen Lebensmittel) mit der Auskleidung führt deren Korrosion. Ein direkter Kontakt zwischen den Lebensmitteln und der Auskleidung sollte so weit wie möglich vermieden werden. Wer die Auskleidung mit Öl verschmutzt ist, sollt rechtzeitig gereinigt werden.

Minimieren Sie die Häufigkeit des Öffnens der Tür

Durch die Verringerung der Häufigkeit d Öffnens und Schließens der Kühlschranl tür und die Vermeidung eines zu großen Öffnungswinkels kann der Verlust an kal Luft verringert werden, um den Zweck e Energieeinsparung zu erreichen.

Blockieren Sie nicht den Temperaturfühler

Im Kühlschrankbereich, wie in der Abbildung dargestellt, befindet sich ein Temperaturfühler. Bitte stellen Sie sicher, dass das Gerät nicht vollständig mit Lebensmitteln verstopfi ist. Anderenfalls kann es passieren, dass der Kühlschrank nic die richtige Temperatur messen kann und unregelmäßig arbeitet, was zu einer zu niedrigen Temperatur im Kühlschra führt und wodurch unnötig Strom verschwendet wird.

Blockieren Sie nicht den Luftauslass

Air outlet

Verdeckter Luftauslass: Wenn die kalte Luft blockiert ist un nicht austreten kann, kann die Temperatur im Kühlschrank nicht gesenkt werden, und der Kompressor schaltet sich nicht ab, was zu einer Stromverschwendung führt.

Verschiedene Lebensmittel können je nach Bedarf in unterschiedlichen Fächern gelagert werden, so dass die Lebensmittel die optimale Aufbewahrungstemperatur erhalten.

Verwendung des Gefrierfachs

1. Um saisonale Aromen lange genießen zu können, müssen die Lebensmittel lange im Gefrierschrank gelagert werden.
2. Der Temperatureinstellbereich des Gefrierfachs beträgt -14 °C bis -24 °C und kann je nach Bedarf angepasst werden. Da die Temperatur im Gefrierfach sehr niedrig ist, können die Lebensmittel lange frisch gehalten werden. Daher sollten die gefrorenen Lebensmittel, die lange aufbewahrt werden sollen, im Gefrierschrank gelagert werden.
3. Zu den Lebensmittelbehältern gehören ein Aufbewahrungsbehälter für Eiswürfel, eine obere Gefrierschublade, eine untere Gefrierschublade, eine linke Schublade und eine rechte Schublade.

Überlegungen zum Einfrieren von Lebensmitteln

Es ist am besten, die Lebensmittel vor dem Einfrieren zu verpacken

Die Außenfläche der Verpackung muss trocken sein, ur ein Zusammenfrieren zu vermeiden. Das Verpackungs material sollte geruchsneutral, luft- und wasserdicht ungiftig und umweltfreundlich sein, um Geruchs- und Qualitätsverluste bei Lebensmitteln zu vermeiden.

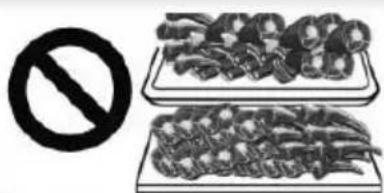

Legen Sie nicht zu viele Lebensmittel in den Kühlschrank/Gefrierschrank

Die Menge an frischen Lebensmitteln, die auf einmal in den Gefrierschrank gelegt wird, sollte nicht zu groß sei vorzugsweise nicht größer als die Gefrierkapazität des Kühlschranks (siehe technische Daten auf Seite 51)

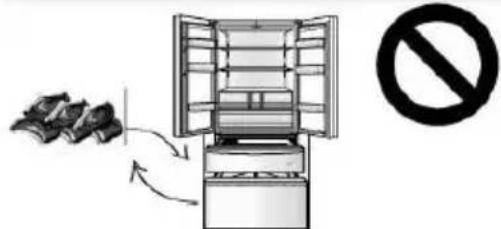

Vermeiden Sie ein wiederholtes Einfrieren von Lebensmitteln

Nehmen Sie grundsätzlich nur die benötigte Menge an Lebensmitteln zum Auftauen aus dem Gefrierschrank. Aufgetaute Lebensmittel sollten nicht wieder eingefroren werden, es sei denn, sie werden zu einem fertigen Gericht verarbeitet, da sonst der Geschmack der Lebensmittel beeinträchtigt wird.

Stellen Sie keine heiße Speisen direkt in den Kühlschrank.

Es wird empfohlen, heiße Lebensmittel auf Raumtemperatur abzukühlen, bevor sie in den Gefrierschrank gelegt werden.

Datieren Sie die Lebensmittel entsprechend ihrer Haltbarkeitsdauer

Es ist am besten, auf der Verpackung das Datum, die Zeitbegrenzung und den Namen des tiefgefrorenen Lebensmittels entsprechend der Aufbewahrungsdauer der verschiedenen Lebensmittel anzugeben, um ein Ablaufen zu vermeiden.

Getränke in Flaschen dürfen nicht in den Gefrierschrank gelegt werden

Legen Sie Flaschenbier oder Getränke nicht in den Gefrierschrank, um eine Rissbildung zu vermeiden.

Teilen Sie Lebensmittel in angemessene Portionen auf

≤ 2,5kg

Dies erleichtert das Einfrieren, wodurch die Qualität de Auftauens und Kochens besser gewährleistet werden kann. Jede Portion sollte 2,5 kg nicht überschreiten.

Namen der Teile des Eisbereiters

Der automatische Eiswürfelbereiter des Produkts ist mit einem einzigartigen Wasservorratsbehälter ausgestattet. Sie können Wasser direkt in den Wasservorratsbehälter geben und sicher und automatisch Eis herstellen. Der automatische Eiswürfelbereiter kann zur Reinigung entfernt und herausgenommen werden, wenn kein Eis benötigt wird, so dass Platz für andere Tiefkühlkost bleibt.

Eiswürfelbereiter

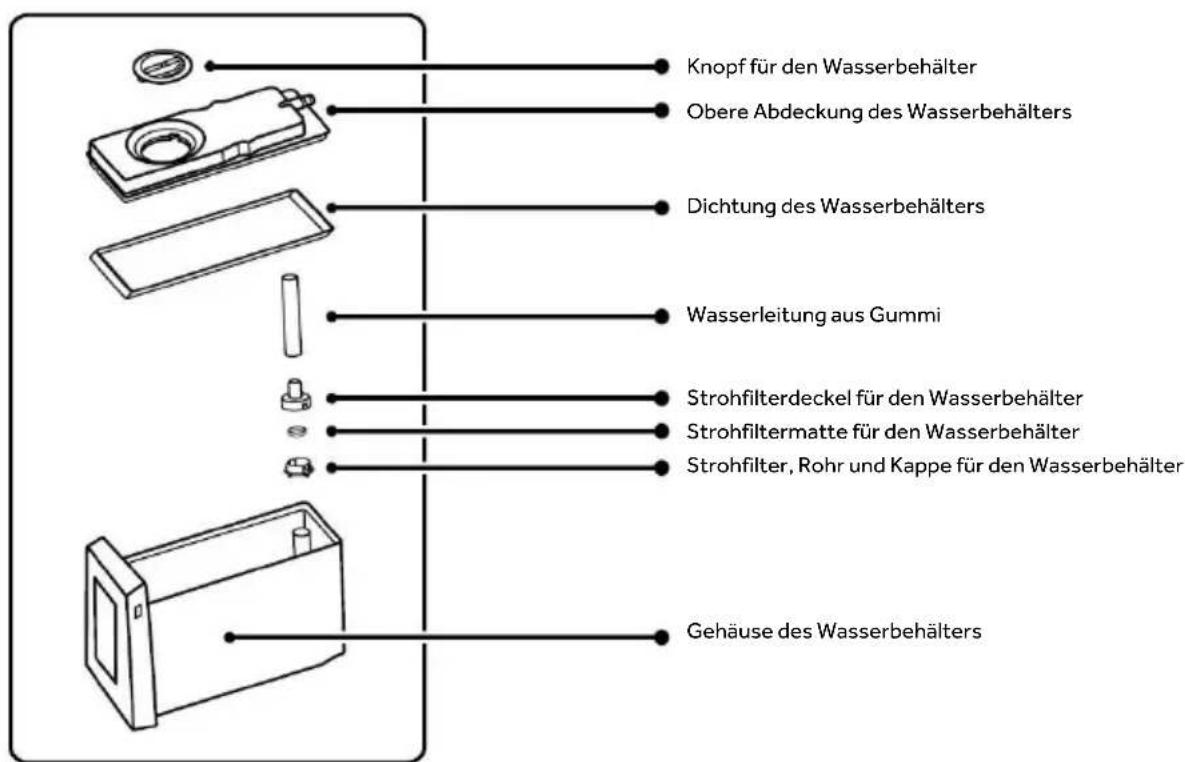

Wasservorratsbehälter Montage des Eiswürfelbereiters Aufbewahrungsbehälter für Eiswürfel

Wasservorratsbehälter

Knopf für den Wasserbehälter Obere Abdeckung des Wasserbehälters Dichtung des Wasserbehälters Wasserleitung aus Gummi Strohfilterdeckel für den Wasserbehälter Strohfiltermatte für den Wasserbehälter Strohfilter, Rohr und Kappe für den Wasserbehälter Gehäuse des Wasserbehälters

Verwendung des Eiswürfelbereiters

HINWEIS

Wenn die Eisherstellung im Winter nicht benötigt wird, können der Eiswürfelbereiter und die Wasservorratsbehälter entfernt werden, um Platz für die Aufbewahrung von Lebensmitteln zu schaffen. Wenn Sie den Eiswürfelbereiter und den Wasservorratsbehälter außerhalb des Kühlschranks aufbewahren, achten Sie darauf, dass sie nicht verstauben. Bei einem erneuten Gebrauch muss er gereinigt und abgewischt werden.

Wasser in den Wasservorratsbehälter einfüllen

Schritt 1:

Entfernen Sie den Wasservorratsbehälter. Heben Sie die Vorderseite des Behälters leicht an und ziehen Sie ihn heraus.

Schritt 2:

Drehen Sie den Knopf, um den Wasservorratsbehälter zu öffnen und Wasser einzufüllen. Achten Sie darauf, dass der MAX-Füllstand nicht überschritten wird. (Der MAX-Füllstand ist an der Markierung auf dem Wasservorratsbehälter zu erkennen. Wenn zu viel Wasser eingefüllt wird, läuft es von allen Seiten aus).

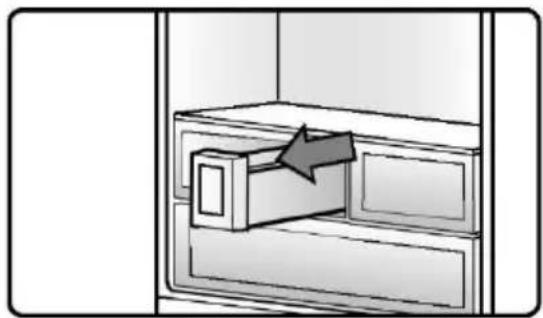

Schritt 3:

Bringen Sie den Wasservorratsbehälter wieder an. Er muss soweit wie möglich ins Innere eingesetzt werden, sonst kann er kein Wasser liefern.

1. Die Temperatur des in den Wasservorratsbehälter eingefüllten Wassers darf 60 °C nicht überschreiten.
2. Füllen Sie nur Trinkwasser ein; schütten Sie kein restliches Mineralwasser, keinen Saft und keinen Tee in den Wasservorratsbehälter.
3. Bei der Eisherstellung mit Brunnenwasser oder entchlortem Wasser (alkalisch ionisiertes Wasser, Wasser aus einem Wasseraufbereiter) bilden sich eher Kesselstein und Schleim, so dass eine häufige Reinigung und Wartung erforderlich ist.
4. Wenn Sie nicht getrunkenes Mineralwasser zur Eisherstellung verwenden, reinigen Sie den Eiswürfelbehälter und den Wasservorratsbehälter bitte zuerst mit einem neutralen Geschirrspülmittel, da sich sonst Kesselstein und Schleim bilden, die schließlich zu Schimmel und Geruch führen.
5. Wenn die Temperatur im Winter niedrig ist, kann das Wasser im Wasservorratsbehälter einfrieren.
6. Wenn sich kein Wasser im Wasservorratsbehälter befindet, können auch die Wasserpumpe und der Eiswürfelbereiter Geräusche von sich geben. Dies ist ein normales Phänomen.

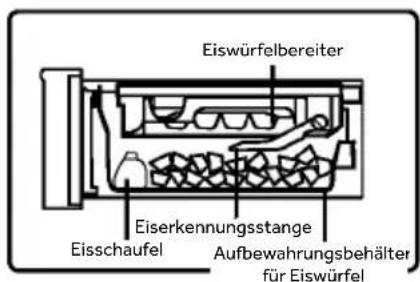

Eiswürfel entnehmen

Verwenden Sie nach der Eisherstellung eine Eisschaufel, um die Eiswürfel zu entnehmen.

Eiswürfelbereiter Eiserkennungsstange Eisschaufel Aufbewahrungsbehälter für Eiswürfel

HINWEIS

Wenn Sie das Gerät gerade erst in Betrieb genommen haben oder die letzte Verwendung mehr als eine Woche zurückliegt, können die neu hergestellten Eiswürfel riechen oder staubig sein, so dass das erste hergestellte Eis (etwa 8 Eiswürfel) weggeworfen werden sollte.

- Wenn Sie den Wasserzulaufkanal des Eiswürfelbereiters gereinigt haben, können die zum ersten Mal hergestellten Eiswürfel auch sofort verwendet werden.

Eiswürfelaufbewahrung

Die Kapazität des Eiswürfelbehälters kann automatisch durch den Eisdetektor bestätigt werden. (Um die Kapazität des Eiswürfelbehälters richtig zu bestimmen, legen Sie die Eiswürfel nicht flach hin.) Wenn die Kapazität eine bestimmte Menge erreicht hat, beenden Sie die Eisherstellung. Bitte bestätigen Sie die im Eiswürfelbehälter gelagerte Menge an Eis. Wenn zu viel Eis vorhanden ist, kann das Gerät kein Eis mehr herstellen oder es kann das normale Öffnen und Schließen der Tür beeinträchtigen.

Reinigung und Wartung des Eiswürfelbereiters

Reinigung des Wasservorratsbehälters und seiner Teile

Schritt 1:

Entfernen Sie die obere Abdeckung des Wasservorratsbehälters nach oben.

Schritt 2:

Entfernen Sie den Strohfilter des Wasservorratsbehälters, den Strohfilterdeckel, die Strohfiltermatte und den Deckel der Strohfiltermatte.

Schritt 3:

Entfernen Sie die Dichtung des Wasservorratsbehälters.

Schritt 4:

Reinigen Sie den Wasservorratsbehälter und seine Teile mit einem weichen Schwamm. Hartnäckige Flecken können Sie mit verdünntem Geschirrspülmittel entfernen und anschließend mit Wasser abspülen.

Der Einbau erfolgt in umgekehrter Reihenfolge wie der Ausbau.

Füllen Sie kein Wasser über den MAX-Füllstand hinaus ein. (Wenn der Wasserstand den MAX-Füllstand überschreitet, tritt das Wasser von allen Seiten aus).

Reinigung des Eiswürfelbehälters

Schritt 1:

Schalten Sie die Eisherstellungsfunktion aus und öffnen Sie die obere Gefrierschranktür.

Fester Drehknopf

Schritt 2:

Drehen Sie den festen Knopf des Eiswürfelbehälters ganz nach links, halten Sie den Griff an der Vorderseite des Eiswürfelbehälters nach außen und langsam

Drehen Sie den Eiswürfelbereiter um, ziehen Sie den weißen Knopf des Eiswürfelbereiters heraus und nehmen Sie den Eiswürfelbereiter heraus.

Waschen Sie die Eiswürfelbehälter mit Wasser; verwenden Sie keine Bürsten oder Dekontaminationspulver, die die Oberfläche zerkratzen könnten.

Schritt 5:

Bauen Sie den Eiswürfelbehälter in umgekehrter Reihenfolge ein, wie Sie ihn ausgebaut haben. Schieben Sie den Eiswürfelbereiter in die Schublade und drücken Sie ihn nach unten, bis Sie ein „Klicken“ hören, was anzeigt, dass er vollständig eingesetzt ist. Drehen Sie den Halteknopf zum Verriegeln wieder nach rechts.

HINWEIS

Nach dem Einfrieren von etwas anderem als Wasser sollte der Eiswürfelbehälter rechtzeitig gereinigt werden, bevor er wieder in den automatischen Eiswürfelbereiter eingesetzt wird.

• Verwenden Sie zum Reinigen des Wasservorratsbehälters, des Wasservorratsbehälters im Inneren und des Deckels einen weichen Schwamm; verwenden Sie keine Bürste oder Dekontaminationspulver. Um hartnäckige Flecken zu entfernen, verwenden Sie verdünntes Geschirrspülmittel, aber spülen Sie unbedingt mit Wasser nach. Verwenden Sie keine Bürsten mit harten Borsten, Drahtbürsten, Scheuermittel (z. B. Zahnpasta, Waschpulver usw.), organische Lösungsmittel (z. B. Benzin, Verdünner, Aceton, Alkohol usw.), heißes Wasser, Säuren oder Laugen, die Risse im Kunststoff verursachen können.
• Der Eiswürfelbehälter ist nicht waschbar. Wenn er nass wird, wischen Sie ihn mit einem trockenen Tuch ab. Anderenfalls wird die Eisherstellungsfunktion beeinträchtigt, wenn Wasser in das Gerät eindringt. Füllen Sie bei der Installation des Eiswürfelbereiters kein Wasser in den Eiswürfelbehälter, da das Wasser automatisch zugeführt wird.

WARNUNG

Füllen Sie nur Trinkwasser in den Eiswürfelbereiter.

Fragen und Antworten zum Eiswürfelbereiter

Q1: Stellt er kein Eis her?

Problem	Er stellt kein Eis her.
Ursache	a. Es wird kein Wasser in den Wasservorratsbehälter eingefüllt.b. Das Wasser im Wasservorratsbehälter ist gefroren.c. Der Wasservorratsbehälter ist nicht eingesetzt.d. Der Eiswürfelbereiter ist nicht richtig installiert.e. Die Funktion „Eisherstellung“ ist nicht eingeschaltet.
Lösung	a. Füllen Sie Wasser in den Wasservorratsbehälter.b. Nehmen Sie den Wasservorratsbehälter heraus, entfernen Sie das Eis auf dem Behälter und erhöhen Sie die Temperatureinstellung des Kühlschranks entsprechend.c. Setzen Sie den Wasservorratsbehälter richtig ein.d. Schieben Sie den Eiswürfelbereiter ganz hinein, bis der Sicherungsknopf verriegelt werden kann.e. Schalten Sie die Funktion „Eisherstellung“ ein.

Q2: Ist die Eismenge klein, sind die Eiswürfel klein oder geschmolzen?

Problem	Die produzierten Eiswürfel sind nur wenige, klein und teilweise schmelzend.
Ursache	a. Die Kühlschranktür wird häufig geöffnet und geschlossen oder ist nicht fest verschlossen.b. Der Eiswürfelbehälter ist uneben oder mit anderen Dingen vermischt
Lösung	a. Schließen Sie die Kühlschranktür fest und versuchen Sie, sie so selten wie möglich zu öffnen und zu schließen.b. Die Eiswürfel mit einer Eisschaufel flach drücken und die gemischten Fremdkörper entfernen.

Q3: Die hergestellten Eiswürfel sind trüb

Problem	Die hergestellten Eiswürfel haben weiße Suspensionen.
Ursache	Eis wird aus mineralhaltigem Wasser hergestellt.
Lösung	Das ist normal und kein Grund zur Sorge.

Q4: Haben die Eiswürfel einen Geruch?

Problem	Das vom Eiswürfelbereiter hergestellte Eis hat einen eigenartigen Geruch.
Ursache	a. Das Wasser im Wasservorratsbehälter wurde schon lange nicht mehr ausge-tauscht.b. Geruchsintensives Wasser oder Ge-tränke werden in den Wasservorratsbe-hälter eingefüllt.c. Die Eiswürfel wurden hergestellt und zu lange im Eiswürfelbehälter aufbewahrt.d. Der Filter ist nicht installiert, oder der Filter des Wasservorratsbehälters ist verschmutzt.
Lösung	a. Wechseln Sie das Wasser.b. Informationen zur Reinigung finden Sie unter „Reinigung und Wartung des Eis-würfelbereiters“.c. Eiswürfel sollten nicht über einen längeren Zeitraum gelagert werden, da sie sonst mit anderen Lebensmitteln Gerüche verursachen.d. Reinigen Sie den Wasservorratsbehälter und installieren oder ersetzen Sie den Filter.

Q5: Haben die Eiswürfel eine seltsame Form?

Problem	a. Die Eiswürfel agglomerieren oder unterscheiden sich in ihrer Größe voneinander.b. Die Eiswürfel sind rund.c. Die Eiswürfel haben Ausstülpungen.
Ursache	a. Der Kühlschrank steht schief.b. Die Eiswürfel wurden zu lange aufbewahrt.c. Der Eiswürfelbehälter verfügt über konkave und konvexe Wasserzufuhrkanäle.
Lösung	a. Die Füße können richtig eingestellt werden, damit der Kühlschrank richtig platziert werden kann.b. Verwenden Sie die Eiswürfel so schnell wie möglich, oder stellen Sie sie neu her.c. Das ist normal und kein Grund zur Sorge.

Reinigung des Kühlschranks

1. Um den Kühlschrank sauber zu halten, sollten Sie ihn einmal im Monat reinigen.
2. Nehmen Sie vor der Reinigung die gelagerten Lebensmittel heraus.
3. Die herausgenommenen Einlegeböden und Schubladen können gewaschen werden. Der Einbau erfolgt in umgekehrter Reihenfolge wie der Ausbau.
4. Nach der Reinigung ist eine Sicherheitsprüfung erforderlich: Der Netzstecker muss vollständig in die Steckdose eingesteckt sein, und es darf keine anormale Wärmeentwicklung auftreten. Das Netzkabel muss frei von Rissen und Kratzern sein.

HINWEIS

1. Ziehen Sie vor der Reinigung zuerst den Netzstecker. Ziehen Sie den Stecker nicht mit nassen Händen, da sonst die Gefahr eines elektrischen Schlages und von Verletzungen besteht.
2. Schütten Sie kein Wasser direkt auf den Kühlschrank, da er sonst leicht rostet, undicht wird und nicht richtig funktioniert.
3. Halten Sie Ihre Hände nicht unter den Kühlschrank, da sie von den Metallecken zerkratzt werden könnten.
4. Verwenden Sie keine harten Bürsten, Drahtbürsten, Scheuermittel (wie Zahnpasta, Reinigungspulver usw.), organische Lösungsmittel (wie Benzin, Verdünner, Aceton Alkohol usw.), heißes Wasser, Säuren oder Laugen, um den Kühlschrank zu reiniger
5. Wenn der Stecker des Netzkabels beschädigt ist oder sich Staub ansammelt, besteht Stromschlag- und Brandgefahr. Sollte eine abnormale Situation eintreten, ziehen Sie bitte den Netzstecker und wenden Sie sich an den Haier Kundendienst.
6. Auf der Glasoberfläche befindet sich ein feines Muster. Bei Fingerabdrücken (Flecken usw.) verwenden Sie bitte das mit dem Produkt mitgelieferte Reinigungswerkzeug es mit warmem Wasser oder einem neutralen Küchenreiniger abzuwischen. Wisch Sie dann mit einem weichen, sauberen und trockenen Tuch alle Wasserflecken ab.

Hinweis: Die Reinigung des Kühlschranks mit Reinigungsmitteln, Bleichmitteln, Aceton, Verdünner, Alkohol, Chlorid, Benzol usw. kann das Produkt beschädigen oder zu Verfärbungen führen.

WARNUNG

Beschädigen Sie bei der Wartung und Reinigung nicht den Kühlkreislauf.

Reinigung und Wartung von Teilen

Automatisches Abtauen

Dieser Kühlschrank ist ein luftgekühlter, frostfreier Kühlschrank mit automatischer Abtaufunktion. Da das Wasser nach dem Abtauen in der Verdunstungsschale verdunstet, ist das manuelle Abtauen nicht erforderlich.

WARNUNG

Der Abtauvorgang darf nicht durch mechanische oder andere als vom Hersteller empfohlene Hilfsmittel beschleunigt werden.

Glas der Kühlschranktür

Wenn sich während des Gebrauchs Fingerabdrücke (Flecken usw.) auf dem Glas des Kühlschranks befinden, verwenden Sie bitte das Re-nigungswerkzeug in dem Geschenkbeutel, tau-chen Sie es in warmes Wasser oder ein neutral Küchenreinigungsmittel und wischen Sie es ab Wischen Sie dann mit einem weichen, saubere und trockenen Tuch alle Wasserflecken ab.

Hinweis: Die Verwendung von Reinigungsmiteln, Bleichmitteln, Aceton, Verdünner, Alkoho Chlor oder Benzol zur Reinigung des Kühlschranks kann zu Produktschäden oder Verfär bungen führen.

Flaschenhalter für das Kühlfach Halten Sie ihn mit beiden Händen und drücken Sie ihn nach oben.

Kragarmablage

Halten Sie das vordere Ende der Ablage fest, drehen Sie das vordere Ende bis zu einem bestimmten Winkel, heben Sie die Ablage vollständig an und ziehen Sie es heraus.

Schublade der Advanced Zone

Wenn Sie die Schublade demontieren, entfe nen Sie zuerst den Flaschenhalter, ziehen Sie dann die Schublade heraus, legen Sie beide Hände auf die linke und rechte Seite der Schublade, heben Sie die Gleitschienenhalterung ar Ende der Schublade an und heben Sie dann die Schublade nach oben und nehmen Sie sie heraus. Die Installation ist in umgekehrter Reihenfolge

Wasservorratsbehälter

Ziehen Sie den Wasservorratsbehälter nach außen und nehmen Sie ihn heraus.

MSA-Schublade

Ziehen Sie die MSA-Schublade bis zum An- schlag heraus.

Die Leiste der MSA-Schublade 1 dient der Abdichtung, die Dichtungsleiste darf während des Gebrauchs nicht demontiert werden; die MSA-Schublade 2 darf während des Gebrauchs nicht demontiert werden; wenn die beiden oben genannten Teile demontiert werden müssen, wenden Sie sich bitte an den Kundendienst.

Sollte sich die Dichtungsleiste während des Gebrauchs leicht lösen, versuchen Sie, sie mit der Hand wieder einzustecken. Wenn sich der Netzstecker des Geräts nicht wieder einstecken lässt, wenden Sie sich bitte an den Kundendienst.

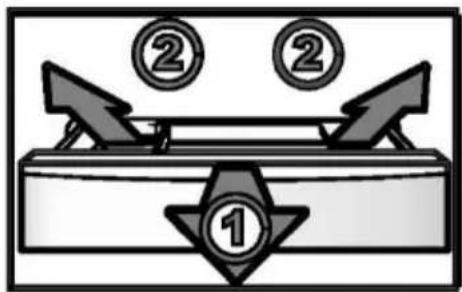

Demontage und Reinigung des Eiswürfelbehälters

1. Ziehen Sie die obere Gefrierfachtür bis zum Anschlag heraus.
2. Kippen Sie den Eiswürfelbehälter nach oben und nehmen Sie ihn heraus.

Verwenden Sie ein weiches Handtuch oder einen in warmes Wasser getauchten Schwamm (ein neutrales Reinigungsmittel kann hinzugefügt werden), um den Eiswürfelbehälter abzuwischen, und bauen Sie ihn nach der Reinigung in umgekehrter Reihenfolge wieder ein.

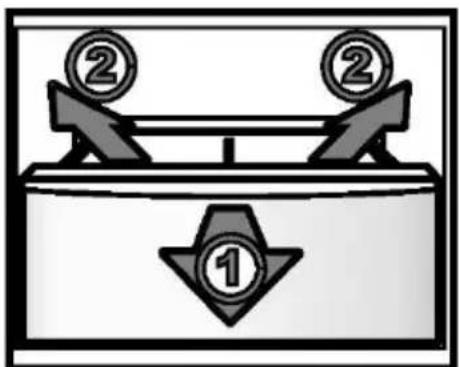

Demontage und Reinigung der oberen Gefrierschublade

1. Ziehen Sie die obere Gefrierfachtür bis zum Anschlag.
2. Ziehen Sie die obere Gefrierschublade nach oben und heraus.
3. Installieren Sie die obere Gefrierschublade in umgekehrter Reihenfolge.

Wischen Sie die obere Gefrierschublade mit einem weichen, in warmes Wasser getauchten Handtuch oder Schwamm ab (ein neutrales Reinigungsmittel kann hinzugefügt werden) und setzen Sie sie nach der Reinigung in umgekehrter Reihenfolge wieder ein.

Demontage der Pleuelstange für das Zahnrad

1. Nachdem Sie die obere Gefrierschublade herausgenommen hal schieben Sie die Pleuelstange für das Zahnrad in die vorderste Position. Ziehen Sie die überstehende Schnalle des Befestigungsstück am linken Ende der Pleuelstange für das Zahnrad heraus.
2. Bewegen Sie die Metallstange nach links, und die Metallstange löst sich aus der Verbindung mit dem rechten Endzahnrad.
3. Ziehen Sie die ausgerastete Metallstange aus dem linken Endzahnradanschluss heraus.
4. Montieren Sie die Pleuelstange für das Zahnrad in umgekehrter Reihenfolge wie oben beschrieben.


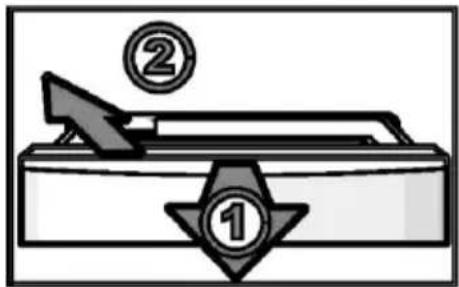

Demontage und Reinigung der Schiebeschublade und Halterung

1. Ziehen Sie die untere Tür der Gefrierschublade bis zum Anschlag auf.
2. Heben Sie die Schiebeschublade heraus.
3. Schieben Sie die Halterung der Schiebeschublade zurück, lösen Sie die Klemmposition und nehmen Sie sie heraus.

Wischen Sie die Schiebeschublade und die Halterung der Schiebeschublade mit einem weichen, in warm Wasser getauchten Handtuch oder Schwamm ab (ein neutrales Reinigungsmittel kann hinzugefügt wer und installieren Sie sie nach der Reinigung in umgekehrter Richtung.

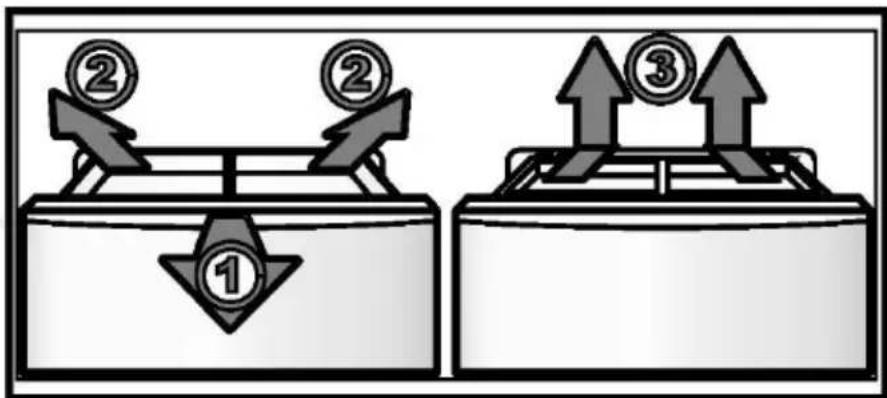

Demontage und Reinigung der unteren Gefrierschublade

1. Ziehen Sie die Tür der unteren Gefrierschublade bis zum Anschlag auf und nehmen Sie die Schiebeschublade im Inneren des unteren Gefrierfachs heraus.
2. Schieben Sie die Halterung der Schiebeschublade zurück, lösen Sie die Klemmposition und nehmen Sie die Halterung heraus.
3. Ziehen Sie die untere Gefrierschublade nach oben und heraus.
4. Installieren Sie die untere Gefrierschublade in umgekehrter Reihenfolge.

Wischen Sie die untere Gefrierschublade mit einem weichen, in warmes Wasser getauchten Handtuch oder Schwamm ab (ein neutrales Reinigungsmittel kann hinzugefügt werden) und setzen Sie sie nach der Reinigung in umgekehrter Richtung wieder ein.

② ② ①

Transport

Vor dem Transport

1. Ziehen Sie das Netzkabel ab.
2. Nehmen Sie die Lebensmittel heraus, reinigen Sie das Innere des Kühlschranks und öffnen Sie die Tür zum Trocknen.
3. Stellen Sie die verstellbaren unteren Ecken links und rechts ein und heben Sie ihn vom Boden ab.

Während des Transports

1. Verwenden Sie Räder, um das Gerät hin und her zu bewegen. (Verwenden Sie keine Räder, wenn der Boden empfindlich ist)
2. Achten Sie beim Tragen darauf, dass Sie die Griffe an der Unterseite und an der oberen Rückseite festhalten. (Es kann zu Verletzungen führen, wenn die Hand abrutscht)
3. Wenn Sie umziehen, stellen Sie den Kühlschrank oder den Griff nicht mit einem Neigungswinkel von mehr als 45° ab, da es anderenfalls zu Fehlfunktionen kommen kann.

Deaktivierung

Handhabung während eines Stromausfalls

Selbst im Sommer, nach einem Stromausfall, wird die Temperatur im Kühlschrank innerhalb von 1-2 Stunden nicht beeinflusst. Bei einem Stromausfall sollten Sie keine neuen Lebensmittel einlegen und die Kühlschranktür nicht öffnen.

Wenn Sie im Voraus wissen, dass es einen Stromausfall geben wird, stellen Sie mehr Eiswürfel her, bewahren Sie sie in einem wasserdichten Behälter auf und legen Sie sie in den oberen Teil des Gefrierschranks.

HINWEIS

Der Temperaturanstieg im Inneren des Kühlschranks aufgrund eines Stromausfalls oder einer anderen Störung verkürzt sich.

Verwenden Sie den Kühlschrank nicht mehr.

Wenn der Kühlschrank für längere Zeit nicht verwendet werden soll, ziehen Sie den Netzstecker, unterbrechen Sie die Stromversorgung und reinigen Sie den Kühlschrank wie zuvor beschrieben.

Wenn der Kühlschrank nicht in Gebrauch ist, sollte die Tür geöffnet werden, um den unangenehmen Geruch von Lebensmittelresten im Kühlschrank zu vermeiden.

HINWEIS

Halten Sie nach dem Herausziehen des Netzteils eine Pause von mindestens 7 Minuten ein, bevor Sie es wieder einstecken. Unter normalen Umständen sollten Sie den Kühlschrank nicht abstellen, um die Lebensdauer des Kühlschranks nicht zu beeinträchtigen.

WARNUNG

Bei der Verschrottung sollte das Gerät ordnungsgemäß entsorgt oder an Fachleute übergeben werden und nicht einfach weggeworfen werden, um die Umwelt nicht zu belasten oder andere Gefahren zu verursachen.

Während des Urlaubs

Wenn Sie für längere Zeit in den Urlaub fahren, unterbrechen Sie bitte die Stromzufuhr, nehmen Sie die Lebensmittel heraus, reinigen Sie den Innenraum, nachdem der Frost geschmolzen ist, und öffnen Sie die Kühlschranktür nach dem Trocknen, um den unangenehmen Geruch zu vermeiden, der durch Lebensmittelreste entsteht:

1. Ziehen Sie den Netzstecker und schalten Sie den Strom ab.
2. Nehmen Sie alle Lebensmittel aus dem Kühlschrank.
3. Reinigen Sie den Kühlschrank bei Bedarf wie unter Reinigung des Kühlschranks auf Seite 38 beschrieben.

Viele auftretende Probleme können von Ihnen selbst ohne spezifische Fachkenntnisse gelöst werden. Bei Problemen prüfen Sie bitte alle angezeigten Möglichkeiten und befolgen Sie die nachstehenden Anweisungen, bevor Sie einen Kundendienst kontaktieren. Siehe KUNDENSERVICE.

WARNUNG!

▶ Schalten Sie das Gerät vor der Wartung aus und ziehen Sie den Netzstecker aus der Steckdose.
Elektrische Geräte sollten nur von qualifizierten Fachelektrikern repariert werden, da unsachgemäße Reparaturen erhebliche Folgeschäden verursachen können.
▶ Eine beschädigte Lieferung sollte nur vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.

Problem	Mögliche Ursache	Mögliche Behebung
Der Kompressor funktioniert nicht.	Der Netzstecker ist nicht an die Steckdose angeschlossen.Das Gerät befindet sich im Abtauvorgang.	Den Netzstecker anschließen.Dies ist normal für eine automatische Abtauung.
Das Gerät läuft häufig oder zu lange.	Die Innen- oder Außentemperatur ist zu hoch.Das Gerät wurde über einen längeren Zeitraum ausgeschaltet.Eine Gerätetür wurde nicht richtig geschlossen.Die Tür wurde zu häufig oder zu lange geöffnet.Die Temperatur für den Gefrierschrank ist zu niedrig.Die Türdichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.Die erforderliche Luftzirkulation ist nicht gewährleistet.	In diesem Fall ist es normal, dass das Gerät länger läuft.Normalerweise dauert es 8 bis 12 Stunden, bis das Gerät vollständig abgekühlt ist.Die Tür/Schublade schließen und sicherstellen, dass das Gerät auf einem ebenem Untergrund steht und dass keine Lebensmittel oder Behälter gegen die Tür stoßen.Die Tür/Schublade nicht zu häufig öffnen.Die Temperatur höher einstellen, bis eine zufriedenstellende Kühl-schranktemperatur erreicht ist. Es dauert 24 Stunden, bis sich die Kühl-schranktemperatur stabilisiert hat.Die Tür-/Schubladendichtungen reinigen oder vom Kundendienst ersetzen lassen.Für eine ausreichende Belüftung sorgen.
Das Innere des Kühlschranks ist schmutzig und/oder übelriechend.	Das Innere des Kühlschranks muss gereinigt werden.Lebensmittel mit starkem Geruch werden im Kühlschrank gelagert.	Das Innere des Kühlschranks reinigen.Packen Sie die Lebensmittel sorgfältig ein.
Das Innere des Geräts ist nicht kalt genug.	Die Temperatur ist zu hoch eingestellt.Es wurden zu warme Lebensmittel eingelagert.Es wurden zu viele Lebensmittel auf einmal hineingelegt.Die Lebensmittel liegen zu dicht beieinander.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.	Die Temperatur zurücksetzen.Die Lebensmittel immer abkühlen lassen, bevor Sie sie hineinlegen.Nur kleinere Mengen an Lebensmitteln hineinlegen.Zwischen mehreren Lebensmitteln einen Abstand lassen, damit die Luft zirkulieren kann.Die Tür/Schublade schließen.Die Tür/Schublade nicht zu häufig öffnen.
Das Innere des Geräts ist zu kalt.	Die Temperatur ist zu niedrig eingestellt.Die Super-Frz-/Super-Cool-Funktion ist aktiviert oder läuft zu lange.	Die Temperatur zurücksetzen.Die Super-Frz-/Super-Cool-Funktion ausschalten.
Feuchtigkeitsbildung im Innern des Kühlfachs.	Das Klima ist zu warm und zu feucht.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.Lebensmittelbehälter oder Flüssigkeiten werden offen gelassen.	Die Temperatur erhöhen.Die Tür/Schublade schließen.Die Tür/Schublade nicht zu häufig öffnen.Heiße Speisen auf Raumtemperatur abkühlen lassen und Speisen und Flüssigkeiten abdecken.
Feuchtigkeit sammelt sich außen am Kühlschrank oder zwischen der Tür oder den Türen und der Schublade.	Das Klima ist zu warm und zu feucht.Die Tür ist nicht richtig geschlossen. Die kalte Luft im Gerät und die warme Außenluft kondensieren.	Das ist bei feuchtem Klima normal und ändert sich, wenn die Feuchtigkeit abnimmt.Prüfen Sie, ob die Tür/Schublade fest geschlossen ist.
Starke Eisbildung und Frost im Gefrierfach.	Die Lebensmittel sind nicht angemessen verpackt.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.Die Tür-/Schubladendichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.Etwas im Inneren verhindert, dass die Tür/Schublade richtig schließt.	Die Lebensmittel immer gut verpacken.Die Tür/Schublade schließen.Die Tür/Schublade nicht zu häufig öffnen.Die Tür-/Schubladendichtungen reinigen oder austauschen.Die Einlegeböden, Türfächer oder Behälter so versetzen, dass die Tür/Schublade richtig schließt.
Die Seitenwände des Schranks und die Türleiste werden warm.	-	Das ist normal.
Das Gerät macht ungewöhnliche Geräusche.	Das Gerät befindet sich nicht auf einem ebenen Untergrund.Das Gerät berührt einige Gegenstände um es herum.	Die Füße entsprechend einstellen, um das Gerät zu nivellieren.Die Gegenstände um das Gerät herum entfernen.
Es ist ein leichtes Geräusch zu hören, ähnlich wie dem von fließendem Wasser.	-	Das ist normal.
Sie hören einen Signalton.	Die Kühlschranktür ist offen.	Die Tür schließen.
Sie hören ein schwaches Brummen.	Das Antikondensationssystem arbeitet.	Dies verhindert Kondensation und ist normal.
Die Innenbeleuchtung oder das Kühlsystem funktioniert nicht.	Der Netzstecker ist nicht an die Steckdose angeschlossen.Die Stromversorgung ist nicht intakt.Die LED-Leuchte ist defekt.	Den Netzstecker anschließen.Die Stromversorgung des Raums überprüfen. Den örtlichen Stromversorger anrufen!Den Kundenservice kontaktieren, um die Leuchte auszutauschen.
Wasser läuft aus oder tropft aus dem Auslauf des Wasserspenders.	Der Wassertank ist nicht korrekt installiertDer Auslauf des Wasserspenders ist nicht fest mit dem Tank verschraubt.Am Wasserauslauf fehlt der weiße O-Ring aus Silikon.	Den Wassertank wieder in die Kühlschranktür einsetzen und darauf achten, dass er vollständig in die Tür geschoben wird.Der Wasserauslauf ist fest mit dem Wassertank verschraubt.Sicherstellen, dass der Wasserauslauf am Tankende einen weißen O-Ring aus Silikon hat, bevor Sie den Wasserauslauf am Wassertank anbringen.

Um den technischen Kundendienst zu kontaktieren, besuchen Sie unsere Website: https://corporate.haier-europe.com/en/

Wählen Sie im Abschnitt „Website“ die Marke Ihres Produkts und Ihr Land aus. Sie werden auf die entsprechende Website weitergeleitet, auf der Sie die Telefonnummer und das Formular zur Kontaktaufnahme mit dem technischen Kundendienst finden.

Stromunterbrechung

Bei Stromausfall sollten die gelagerten Lebensmittel noch 5 Stunden lang frisch gekühlt bleiben. Beachten Sie diese Tipps bei einer längeren Stromunterbrechung, insbesondere im Sommer:

▶ Öffnen Sie die Tür/Schublade so selten wie möglich.
▶ Legen Sie während eines Stromausfalls keine weiteren Lebensmittel in das Gerät.
▶ Wenn der Stromausfall vorher angekündigt wurde und die Unterbrechungsdauer länger als 5 Stunden ist, frieren Sie im Voraus ein paar Eiswürfel oder Kühlakkus ein, und legen Sie diese beim Stromausfall oben in das Kühlfach.
Prüfen Sie nach dem Stromausfall direkt, ob die Lebensmittel verdorben sind.
Da die Temperatur im Kühlschrank während einer Stromunterbrechung oder eines anderen Fehlers ansteigt, werden die Haltbarkeit und die Qualität der Lebensmittel reduziert. Aufgetaute Lebensmittel sollten entweder verzehrt oder gekocht und (sofern geeignet) gleich danach wieder eingefroren werden, um Gesundheitsrisiken zu vermeiden.

Speicherfunktion bei Stromunterbrechung

Nach Wiederherstellung der Stromversorgung fährt das Gerät mit den Einstellungen fort, die vor dem Stromausfall eingestellt waren.

WARNUNG!

Das Gerät ist schwer. Transportieren oder bewegen Sie es immer mit mindestens zwei Personen.
▶ Bewahren Sie sämtliche Verpackungsmaterialien außerhalb der Reichweite von Kindern auf und entsorgen Sie sie umweltfreundlich.
▶ Nehmen Sie das Gerät aus der Verpackung.
▶ Entfernen Sie alle Verpackungsmaterialien.

Umgebungsbedingungen

Die Raumtemperatur sollte immer zwischen 10 °C und 43 °C liegen, da sie die Temperatur im Inneren des Geräts und dessen Energieverbrauch beeinflussen kann. Installieren Sie das Gerät nicht in der Nähe anderer wärmeemittierender Geräte (Ofen, Kühlschränke).

Platzbedarf

Empfohlener Abstand beim Öffnen der Tür.

382 1100 351 567 1229 125° 125° 1180 58 74 659 1137 1736

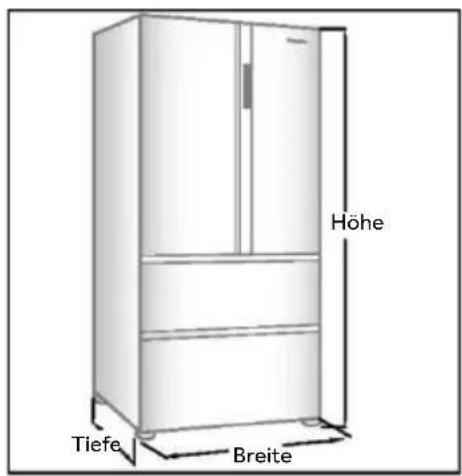

Abmessungen des Kühlschranks: Breite 1005x Tiefe 787x Höhe 1900 (mm).

Hinweis:

Die oben genannten Maße sind Konstruktionsmaße und können aufgrund unterschiedlicher Messmethoden variieren.

Höhe Tiefe Breite

HINWEIS

Für ein frei stehendes Gerät: Dieses Kühlgerät ist nicht zur Verwendung als Einbaugerät bestimmt.

Platzbedarf für eine ausreichende Belüftung

Ein zu geringer Abstand zu angrenzenden Gegenständen kann dazu führen, dass die Gefrierfähigkeit nachlässt und die Stromkosten steigen. Lassen Sie bei der Installation des Geräts einen Abstand von mehr als 100 mm zu jeder angrenzenden Wand.

Geräteausrichtung

Wählen Sie einen ebenen und festen Untergrund. Verwenden Sie zum Aufstellen eine stabile, harte, nicht brennbare Unterlage. Wenn das Gerät etwas instabil ist oder die Kühlschranktüren nicht ausgerichtet sind, stellen Sie die grauen Stellfüße an der Vorderseite des Kühlschranks ein

1. Drehen Sie sie im Uhrzeigersinn, um die Höhe des Kühlschranks zu erhöhen.
2. Durch Drehen gegen den Uhrzeigersinn, wird der Kühlschrank niedriger eingestellt.

Mindestens 10 cm Mindestens 10 cm Mindestens 10 cm Verstellbarer Knopf Mindestens 10 cm Verstellbares Scharnier Verstellbare Füße

Feinabstimmung der Türen

▶ Wenn die beiden Türen nicht auf gleicher Höhe sind, können Sie die Kette mit dem Inbusschlüssel so einstellen, dass die beiden Türen gleich hoch sind.
▶ Wenn die Kühlschranktür vorne und hinten ungleichmäßig ist, können Sie den Einstellknopf am oberen Teil der Kühlschranktür drehen, um eine Feineinstellung vorzunehmen.

HINWEIS

1. Bei der zukünftigen Verwendung des Kühlschranks kann sich das Gewicht der gelagerten Lebensmittel ungleichmäßig auf die Türen auswirken. Stellen Sie diese in diesem Fall nach den oben genannten Methoden ein.
2. Um zu verhindern, dass der Kühlschrank während des Gebrauchs nach vorne kippt, sollten Sie die verstellbaren Füße vollständig auf den Boden stellen, damit der Kühlschrank sicher steht. Verwenden Sie nicht die Verpackungsschaumstoffpolste des Kühlschranks, um den Kühlschrank anzuheben.

2 h

Wartezeit

Das wartungsfreie Schmieröl befindet sich in de Kapsel des Kompressors. Dieses Öl kann beim Transport durch das geschlossene Rohrsystem gelangen, wenn das Gerät gekippt wird. Warten Sie mindestens 2 Stunden, bevor Sie das Gerät an die Stromversorgung anschließen, damit das Öl wieder in die Kapsel zurückfließt.

Elektrischer Anschluss

Stellen Sie vor jedem Anschluss sicher, dass:

▶ die Stromversorgung, Steckdose und Sicherung den Angaben auf dem Typenschild entsprechen.
▶ die Steckdose geerdet ist und kein Mehrfachstecker oder Verlängerungskabel vorhanden ist.
▶ der Netzstecker und die Steckdose richtig zusammenpassen.

Schließen Sie den Stecker an eine ordnungsgemäß installierte Haushaltssteckdose an.

WARNUNG!

Um Gefahren zu vermeiden, muss ein beschädigtes Netzkabel vom Kundenservice ausgetauscht werden (siehe Garantiekarte).

Produktdatenblatt gemäß der EU-Verordnung Nr. 2019/2016

Marke	Haier
Modellname / Kennung	CFW91019ENGB
Kategorie des Modells	Kühl-Gefrierkombination
Energieeffizienzklasse	E
Jährlicher Energieverbrauch (kWh/Jahr) (1)	383
Gesamtvolumen (L)	750
Volumen Kühlschrank (L)	461
Volumen Gefrierschrank (L)	266
Volumen Kühlfach (L)	23
Sterne-Bewertung
Temperatur der anderen Fächer >14°C	Nicht anwendbar
Frostfreies System	Ja
Gefrierleistung (kg/24h)	17
Klima-Bewertung (2)	SN-N-ST-T
Geräuschemissionsklasse und Luftschallemissionen (db(A) re 1pW)	C(38)
Temperaturanstiegszeit (h)	15
Eisherstellungskapazität (nur für HTF-520IP7)	0,7 kg/24h
Gerätetyp	Freistehend

Erläuterungen:

- Ja, vorhanden

(1) Basierend auf den Ergebnissen des Normenkonformitätstests über 24 Stunden. Der tatsächliche Verbrauch hängt von der Verwendung und dem Standort des Geräts ab.
(2) Klima-Bewertung SN: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +10 °C und +32 °C ausgelegt.

Klima-Bewertung N: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16 °C und +32 °C ausgelegt.

Klima-Bewertung ST: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16 °C und +38 °C ausgelegt.

Klima-Bewertung T: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16 °C und +43 °C ausgelegt.

Zusätzliche technische Daten

Spannung / Frequenz	220-240 V ~/ 50 Hz
Nennleistung (W)	260
Eingangsstrom (A)	2
Kühlmittel	R600a
Abmessungen (H/B/T in mm)	1900/1005/787

Gerätefach	Spannung	Energieeffizienzklasse	Modell
Kühlschrank	12 V	G	CFW91019ENGB
Unterer Gefrierschrank	12 V	G
My Zone	12 V	G
Moist Zone	12 V	G
MSA Zone	12 V	G
Oberer Gefrierschrank	12 V	G
Türkörper	12 V	G

Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.

Lichtquelle (nur LED), die durch einen Fachmann ausgetauscht werden muss

Wir empfehlen unseren Haier Kundendienst und die Verwendung von Original-Ersatzteilen.

Wenn Sie Probleme mit dem Gerät haben, lesen Sie bitte zuerst den Abschnitt „FEHLERBEHEBUNG“.

Wenn Sie dort keine Lösung finden, wenden Sie sich bitte an

▶ Ihren Händler vor Ort oder
an unser Europäisches Call-Service-Center (siehe unten aufgeführte Telefonnummern) oder
an den Kundendienst und Support unter www.haier.com, wo Sie den Serviceanspruch aktivieren können.
▶ Hier finden Sie auch die FAQ.

Um unseren Kundendienst zu kontaktieren, stellen Sie sicher, dass Sie die folgenden Daten zur Hand haben.

Die Informationen finden Sie auf dem Typenschild.

Modell ____

Seriennummer ____

Prüfen Sie im Garantiefall auch die mit dem Produkt mitgelieferte Garantiekarte.

Europäisches Call-Service-Center
Land*	Telefonnummer	Kosten
Haier Italy (IT)	199100912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 5 39 39 99	14 Ct/Min Festnetzmax. 42 Ct/Min Mobil
Haier Austria (AT)	0820 001 205	14,53 Ct/Min Festnetzmax. 20 Ct/Min alle anderen
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

*Für andere Länder siehe www.haier.com Haier Europe Trading S.r.l Niederlassung UK Westgate House, Westgate, Ealing London, W5 1YY

*Gewährleistungsdauer des Kühlgeräts: Die Mindestgarantie beträgt: 2 Jahre für EU-Länder, 3 Jahre für die Türkei, 1 Jahr für Großbritannien, 1 Jahr für Russland, 3 Jahre für Schweden, 2 Jahre für Serbien, 5 Jahre für Norwegen, 1 Jahr für Marokko, 6 Monate für Algerien, Tunesien keine gesetzliche Gewährleistung erforderlich.

*Der Zeitraum für die Beschaffung von Ersatzteilen für die Reparatur des Geräts: Thermostate, Temperatursensoren, Leiterplatten und Leuchtmittel sind für einen Zeitraum von mindestens sieben Jahren nach Inverkehrbringen des letzten Gerätes des Modells erhältlich.

Türgriffe, Türscharniere und Körbe für eine Mindestdauer von sieben Jahren und Türdichtungen für eine Mindestdauer von 10 Jahren, nachdem das letzte Gerät des Modells in Verkehr gebracht wurde.

*Weitere Informationen zum Produkt finden Sie entweder unter https://eprel.ec.europe.eu/ oder Sie scannen den QR-Code auf dem Energielabel, das dem Gerät beiliegt.
