BEDIENUNGSANLEITUNG Perfect Clean VR3450 Concept

Vielen Dank, dass Sie ein Produkt der Marke Concept eingekauft haben. Wir wünschen Ihnen, dass Sie mit unserem Produkt über seine gesamte Gebrauchsdauer zufrieden sein werden.

Lesen Sie sich vor dem ersten Gebrauch die ganze Bedienungsanleitung sorgfältig durch und bewahren Sie diese dann auf. Stellen Sie sicher, dass auch andere Personen, die dieses Produkt behandeln werden, sich mit dieser Gebrauchsanweisung vertraut machen.

Technische Parameter
Leistungsbedarf 50 W
Akkuspannung 14,4 V
Spannung des Ladeakkumulators AC 100-240 V - 50/60 Hz
Lautstärke 75 dB
Akku 5200 mAh, Li-Ion
Betriebszeit 300 min
Dauer des vollen Aufladens 5 stunden
Frequenzbereich 2412 - 2472 GHz
Leistung des Senders (max.) 18,711 dBm

WICHTIG

Vor dem Anschluss an das Stromnetz sichern Sie durch eine Sichtkontrolle, ob die Einheit unversehrt ist und ob es während des Transports zu irgendwelcher Beschädigung nicht gekommen ist.

WICHTIGE SICHERHEITSHINWEISE

• Benutzen Sie das Gerät nicht anders, als es in dieser Anleitung beschrieben ist.
• Vor dem ersten Einsatz entfernen Sie alle Verpackungen und Marketingunterlagen vom Gerät.
• Vorder Nutzung beseitigen Sie vom Fußboden alle Sachen (Kabel, Papiere, Bekleidung, Tischtücher und Gardinen, die den Fußboden berühren), welche die effektive und problemlose Reinigung stören könnten.
• Benutzen Sie nur das Originalzubehör und die Ersatzteile, die zu diesem Modell bestimmt sind.
• Wenn es in dem Bereich, den der Staubsaugerroboter reinigt, Treppen gibt, muss unbedingt eine Sperrzone eingerichtet werden oder auf andere Weise verhindert werden, dass der Staubsauger die Treppe hinunterfällt.
• Setzen Sie sich nicht auf den Staubsauger und legen Sie darauf auch keine Gegenstände.

• Das Elektrogerät sollte nur in den Haushalten bei den Temperaturen von 0 °C bis 40 °C genutzt werden.

• Vergewissern Sie sich vor dem Gebrauch, dass der 2in1-Staubbehälter + Wassertank oder das Aufwischmodul und die Reinigungstücher korrekt montiert sind.

• Legen Sie keine Haare, Bekleidung, Finger oder andere Körperteile in die Nähe der Hauptbürste ein. Halten Sie die Hauptbürste und den Ansaugteil des Staubsaugers sauber, beseitigen Sie Haare und den Staub, welche die Staubeigenschaften des Staubsaugers und die Qualität der Reinigung herabsetzen können.
• Benutzen Sie das Gerät auf dem nassen oder feuchten Fußboden nicht.
• Saugen Sie keine Flüssigkeiten, brennenden Zigaretten, Scherben und scharfen Gegenstände, Streichhölzer und anderen brennbaren Stoffe, keine größeren Papierstücke, keine Papiertüten oder anderen Gegenstände, die den Staubsauger beschädigen können.
• Beim Staubsaugen lassen Sie den Staubsauger über frei verlegte Kabel nicht überfahren.
• Bei der Instandhaltung und bei der Reinigung des Elektrogeräts schalten Sie den Ausschalter in die Position Ausgeschaltet um.
• Das direkte Sonnenlicht kann die herabgesetzte Sensibilität der infraroten Sensoren des Staubsaugers verursachen, verhindern Sie bitte seine direkte Strahlung.
• Der Teppich muss beim Wischen gesichert werden, damit der Roboter während der Reinigung nicht darauf rollt und damit der Teppich nicht unerwünscht nass wird. Der Teppichreinigungsmodus kann in der Concept Home Mobile App eingestellt warden.
• Legen Sie das Gerät nicht an solche Stellen, wo deren Sturz auf den Boden droht (Tisch, Stühle).
• Überzeugen Sie sich vor der Ladung des Geräts, dass die Ladestation richtig eingeschaltet ist.
• Wenn der Roboter ein Aufwischmodul mit Wischgewebe installiert hat und Sie es aufladen möchten, nehmen Sie das Aufwischmodul vor dem Aufladen immer aus dem Roboter heraus.
• Unter extremen Temperaturbedingungen oder bei unsachgemäßem Gebrauch kann aus der Batterie Flüssigkeit austreten. Wenn die Flüssigkeit die Haut betrifft, waschen Sie sie unverzüglich unter dem fließenden Wasser. Im Falle des Kontakts mit den Augen spülen Sie die Augen sofort unter dem fließenden Wasser mindestens für die Dauer von 10 Minuten. Suchen Sie die ärztliche Hilfe aus.

DE

concept

concept

DE

• Im Falle, wenn Sie das Produkt entsorgen wollen, schalten Sie zuerst die Batterie vom Elektrogerät ab.
• Im Falle, wenn Sie das Elektrogerät transportieren oder wenn Sie es lange nicht nutzen werden, schalten Sie den Schalter in die Position Ausgeschaltet um. Sie verlängern so die Lebensdauer der Batterie.
• Überprüfen Sie, ob die Anschlussspannung den Werten auf dem Typenschild des Produkts entspricht. Schalten Sie das Elektrogerät in die Abzweigsteckdosen und Verlängerungsleitungen nicht ein.
• Ziehen Sie beim Ausstecken der Ladestation aus der Steckdose niemals am Netzkabel, sondern fassen Sie den Stecker an und ziehen Sie ihn ab. Fassen Sie den Stecker oder das Gerät nicht mit nassen Händen an.
• Erlauben Sie nicht, dass das Gerät als Spielzeug verwendet wird.
• Benutzen Sie keine groben und chemisch aggressiven Stoffe zur Reinigung des Geräts.
• Das Gerät ist nur für den Gebrauch im Haushalt geeignet, es ist nicht für kommerzielle Zwecke bestimmt.
• Tauchen Sie das Zuleitungskabel, den Stecker oder das Gerät nicht ins Wasser oder in eine andere Flüssigkeit.
• Reparieren Sie das Gerät nicht selbst. Wenden Sie sich an den autorisierten Service und beugen Sie Verletzungen bei der unsachgemäßen Handhabung vor.
• Dieses Gerät können Kinder ab dem 8. Lebensjahr und Personen mit den erniedrigten physischen oder mentalen Fähigkeiten oder mit den ungenügenden Erfahrungen und Kenntnissen dann nutzen, wenn sie unter der Aufsicht stehen oder wenn sie über das Nutzen des Geräts auf eine sichere Weise belehrt wurden und wenn sie die eventuellen Gefahren verstehen. Die von dem Benutzer durchzuführende Reinigung und Wartung dürfen keine Kinder durchführen, wenn sie nicht älter als 8 Jahre und unter keiner Aufsicht sind. Kinder bis zum 8. Lebensjahr müssen außerhalb der Reichweite des Geräts und dessen Zuleitung gehalten werden. Kinder dürfen mit dem Gerät nicht spielen.
• Die Kinder bis zum 3. Lebensjahr muss man am Zutritt zum Gerät hindern, wenn sie unter der dauerhaften Aufsicht nicht stehen.
• Sehen Sie in die eingeschaltete UV-Lampe nicht direkt. Es droht die Sehschädigung.
• Der Hersteller und Importeur in die Europäische Union haften nicht für die durch den Betrieb des Elektrogeräts verursachen Schäden wie z.B.

Verletzung, Verbrühung, Brand, Verwundung, Entwertung anderer Sachen u. ä.

• Das beschädigte Netzkabels lassen Sie bei einer Fachwerkstatt ersetzen, um Entstehung einer gefährlichen Situation zu vermeiden. Es ist verboten, das Gerät mit beschädigtem Netzkabel zu benutzen.
• Der Staubsauger-Roboter ist nur mit dem mitgelieferten originalen Netzadapter zu benutzen. Benutzen Sie nie einen anderen Typ vom Adapter, um Entstehung einer gefährlichen Situation zu vermeiden.

Bei der Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Garantiereparatur anerkannt werden. Überprüfen Sie sorgfältig, dass Sie das sämtliche gelieferte Zubehör ausgepackt haben. Wir empfehlen Ihnen, dass Sie den Originalkarton, das Nutzerhandbuch und das Verpackungsmaterial während der Garantiefrist beibehalten.

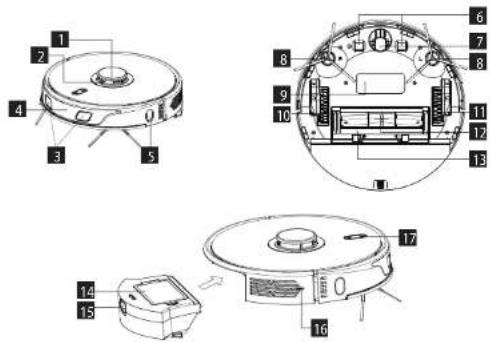

PRODUKTBESCHREIBUNG

1 Laser-Entfernungsmesser
2 Antikollisionssensor für Radarsensor
3 Laser-Sensor
4 Stoßfänger
5. Seitlicher Sensor
6 Ladekontakte
7 Zentrales Bad
8 Seitliche Bürsten

9 Batterieabdeckung

10 Laufrad komplett links

11 Laufrad komplett rechts

12 Rotierende Bürste

13 Drehbürstenabdeckung mit Gitter

1. Filterabdeckung

15 Taste zum Abnehmen des Behälters

16 Reset-Taste

17 Bedienelemente

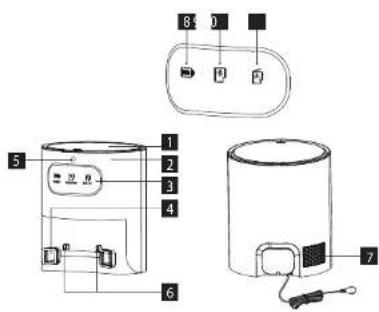

1 Deckel
2 Gehäuse der Station
3 Anzeige
4 Ansaugöffnung
5 Taste zum Laden des Staubsaugers
6 Ladekontakte der Dockingstation
7 Luftauslass
8 Ladeanzeige
9 Staubsaugeranzeige für Trichter
10 Anzeige für vollen Beutel

1 Rotierende Bürste
2 Bürstenabdeckung mit Gitter
3 Fernsteuerung
4 HEPA + Schaumstoff-Filter
5 Reinigungstuch

6 Docking-Station
7 Seitenbürstenpaar
8. Reinigungsbürste
9. Staubsaugerbeutel
10 Abwischmodul
11 2in1 Ablage

KERNFUNKTIONEN

Reinigung / Ein- und Ausschalten

• Durch kurzes Drücken wird die Reinigung gestartet oder gestoppt.
• Durch langes Drücken über 5 s wird das Gerät ein-, bzw. ausgeschaltet.

Aufladen / lokale Reinigung

• Durch kurzes Drücken wird das Aufladen gestartet oder gestoppt.
• Langes Drücken für 5 s zum Starten der lokalen Reinigung.

WiFi Reset

• Drücken Sie beide Tasten gleichzeitig über 3 s.
  Anmerkung: Um das Gerät zurückzusetzen, drücken Sie beide Tasten für etwa 15 Sekunden.

INSTALLATION

1. Schließen Sie das Stromversorgungskabel an.

Anmerkung:

• Halten Sie einen Abstand von mindestens 6 cm von der Wand, mindestens 0,5 m auf jeder Seite der Dockingstation und mindestens 1,5 m vor der Station ein.
• Wenn das Netzkabel senkrecht zum Boden gespannt ist, kann es dazu führen, dass es von dem Gerät ausgezogen wird, infolgedessen die Dockingstation abgeschaltet werden kann.

1. Verschieben Sie die Dockingstation nicht willkürlich und setzen Sie diese keiner direkten Sonneneinstrahlung aus.

Anmerkung: Direkte Sonneneinstrahlung stört das Signal der Dockingstation, und deshalb kann es passieren, dass das Gerät nicht ordnungsgemäß in die Dockingstation zurückkommen kann.
3. Montage der Seitenbürsten

Überzeugen Sie sich, dass die Markierung der linken Seitenbürste (L) und der rechten Seitenbürste (R) mit der Markierung L und R am unteren Deckel übereinstimmt. Drücken Sie die Seitenbürsten L und R, bis Sie ein "Klick"-Geräusch hören.

1. Inbetriebnahme und Aufladen

Der Roboter wird durch langes Drücken der Taste eingeschaltet. Wenn die Kontrollleuchte des Aufladens normal eingeschaltet ist, laden Sie den Roboter in der Dockingstation auf.

Der Ladevorgang kann über die Taste am Staubsauger, die Ladetaste an der Dockingstation die mobile App oder die Taste auf der Fernbedienung gestartet werden.

Anmerkung: Wenn das Gerät aufgrund eines schwachen Akkus nicht eingeschaltet werden kann, laden Sie es in der Dockingstation auf, und das Gerät schaltet automatisch ein. Das Gerät kann nur dann laufend arbeiten, wenn der Zustand des Akkus ≥15 % ist.

1. Anschluss der Mobilapplikation (dieser Schritt kann übersprungen werden)

Lesen Sie die Anweisungen für den WiFi-Anschluss durch, und schließen Sie die Mobilapplikation an.

1. Einleitung der Reinigung

Drücken Sie nach dem Einschalten des Roboters kurz die Taste 🔊 am Roboter oder beginnen Sie mit der Reinigung über die mobile App oder die Fernbedienung (Sie können den Roboter während der Nutzung jederzeit durch Drücken der Taste anhalten).

Anmerkung:

• Der Staubsaugerroboter kann nicht zum Aufsaugen von Flüssigkeiten verwendet werden.
• Wenn das Ladezustand des Akkus 15 % unterschreitet, kann das Gerät nicht arbeiten. In diesem Fall ist es zu laden.
• Wenn der Ladezustand des Akkus 15 % unterschreitet, kehrt das Gerät automatisch in die Dockingstation zurück.

• Entfernen Sie die verschiedenen Leiter (einschließlich Netzkabels der Dockingstation) vor der Benutzung vom Boden, um die Ausfälle und Beschädigungen der Gegenstände oder Leiter für den Fall vorzubeugen, dass diese Leiter vom Gerät aufgefangen werden.

• Installation des Aufwischmoduls

a) Befestigung des Aufwischgewebes: kleben Sie das Aufwischgewebe eben auf den Boden des Aufwischmoduls.

Aufwischmodul

Anmerkung: Um das Aufwischgewebe in gutem Zustand zu erhalten, ist dieses nach dem Einsatz zu reinigen.

b) Füllen Sie den 2in1 Behälter: öffnen Sie den Deckel

concept

concept

und füllen Sie Wasser ein.

2in1 Behälter

Anmerkung: Bevor Sie den Wasserbehälter füllen, nehmen Sie den Staubbehälter ab. Dadurch wird verhindert, dass unerwünschtes Wasser in den Staubbehälter gelangt.

c) Installation des Moduls;

Drücken und halten Sie die Taste in der Mitte des Behälters, und stecken Sie diese entlang des Hinterteils des Roboters ein. Der 2in1 Behälter Ist installiert, sobald das „Einrasten“. Nach dem 2in1 Behälter ist der Aufwischmodul einzulegen. Sobald das „Einrasten“ hörbar ist, ist der Modul richtig eingesteckt.

8. Herausnehmen des Aufwischmoduls

Sobald der Roboter mit seiner Arbeit fertig ist, drücken Sie die Klinken auf beiden Seiten, nehmen Sie den Aufwischmodul nach hinten heraus, leeren Sie Wasser aus dem 2in1 Behälter und reinigen Sie das Gewebe (bewegen oder kippen Sie den Roboter bei der Reinigung nicht um).

9. Anweisungen zur Benutzung des Aufwischmoduls

• Benutzen Sie den Aufwischmodul nicht, wenn Sie diesen nicht überwachen können.
• Überzeugen Sie sich sicherheitshalber, dass der Aufwischmodul beim Aufladen oder wenn dieser nicht genutzt wird, herausgenommen wurde.
• Versuchen Sie nicht Teppiche aufzuwischen
• Um ein besseres Ergebnis des Aufwischens zu erreichen, sollte der Aufwischmodul benutzt werden, nachdem der Boden dreimal ausgefegt oder staubgesaugt wurde.
• Wenn Sie möchten Wasser nachfüllen oder das Gewebe reinigen, wenn das Gerät im Betrieb ist, stellen sie dieses, nehmen Sie den Aufwischmodul

heraus und legen Sie diesen nach den Schritten 8 und 9 wieder hinein. Um Fehler bei der Positionsermittlung und Kartenverlust zu vermeiden, sollte das Gerät nicht verschoben oder umgekippt werden.

• Die Funktion des Aufwischens ist bei diesem Gerät zum Wischen bestimmt, und sie unterstützt die Tiefreinigung. Sie kann jedoch die fest angehafteten Verschmutzungen wirksam entfernen und die menschliche Kraft zu ersetzen.
- Zur Besserung der Wirksamkeit des Aufwischens empfehlen wir, das Gewebe zum Aufwischen vor der Aufnahme des Aufwischens einzuweichen.
- Wenn der Roboter mit einem Modul zum Auswischen mit Stoff ausgestattet ist:
- laden Sie es nicht auf.

- Der Schmutz wird nicht aus der 2in1-Schale gesaugt. Anmerkung: Wenn Sie möchten, dass der Roboter den Teppich beim Wischen meidet, stellen Sie den Teppichreinigungsmodus in der mobilen Concept Home-App ein.

BENUTZUNG

EIN-/AUSSCHALTEN

Drücken Sie die Taste 05 s lang, die Kontrollleuchte erleuchtet und das Gerät wird eingeschaltet

Wenn sich das Gerät im Standby-Modus befindet, drücken Sie die Taste 5 Sekunden lang und das Gerät schaltet sich aus.

ANMERKUNG: Das Gerät kann während des Ladens nicht ausgeschaltet werden.

REINIGUNG/UNTERBRECHUNG

Nach dem Start des Geräts drücken Sie kurz die Taste am Gerät, bzw. schalten Sie das Gerät mit der Mobilapplikation ein (durch Drücken jeder beliebigen Taste kann das Gerät gestoppt werden) oder der Fernbedienung steuern.

AUFLADEN

Automatischer Modus: Nach der Arbeit kehrt der Roboter automatisch zur Andockstation zurück, wo der Schmutz aus dem Trichter abgesaugt wird.
Manueller Modus: Im Standby-Modus wird das Aufladen durch kurzes Drücken der Taste ◆ eingeleitet, oder Sie können das Gerät aufladen, indem Sie es mit der mobilen App oder der Fernbedienung steuern. Die orangefarbenen und blauen Lichter blinken während des Ladevorgangs. Wenn die Lichter leuchten, ist der Roboter geladen.
Anmerkung: Wenn das Gerät die Dockingstation nicht findet, kehrt er automatisch in die Ausgangsposition zurück. Legen Sie das Gerät in diesem Fall manuell in die Dockingstation zurück.

KOMPLETTE AUTOMATISCHE REINIGUNG

Sobald der Roboter eingeschaltet ist, führt er das Aussuchen durch und generiert eine Karte, die er intelligent in einzelne Bereiche verteilt. Anschließend saugt er die Flächen einzeln entlang der Wand gründlich ab und plant den Reinigungsweg in Kurven / S-Formen. Nach der Reinigung kehrt der Roboter automatisch in die Ladebasis zurück.
Anmerkung: Bewegen Sie bei der Reinigung mit dem Roboter nicht willkürlich oder zu oft. Nach der Versetzung ist der Roboter an die ursprüngliche Stelle zu stellen. Sobald er wieder gestartet wird, versucht er selbst die Position einzunehmen. Nachdem die Position erfolgreich eingenommen wurde, folgt er die geplante Strecke und setzt die Arbeit fort. Wenn er die Position nicht einnehmen kann, hebt der Roboter die vorherige Aufgabe auf, erstellt die Karte und führt die Reinigung erneut durch. Auch in dem Fall, wenn er die Ladebasis nicht findet.

LOKALE REINIGUNG PER APP

Wenn ein lokaler Bereich eine gründlichere Reinigung braucht, bestimmt der Nutzer auf der Karte den Bereich mit der Größe von 1,5 m x 1,5 m, den er reinigen will. Das Gerät fährt in diesen Bereich automatisch und beginnt zu reinigen.

LOKALE REINIGUNG OHNE APP

Wenn Sie den Roboter nicht mittels der Mobilapplikation steuern können, versetzen Sie diesen an die zu reinigende Stelle. Drücken Sie die Taste® 5 Sekunden lang, und der Roboter führt doppelte Reinigung im Bereich von 1,8 x 1,8, mit dem Mittelpunkt in seiner Startposition, durch.

ZONENREINIGUNG

Stellen Sie die Große und die Position des zu reinigenden Bereichs mittels der Mobilapplikation ein. Sie können maximal 5 Bereiche einstellen. Der Roboter führt die Reinigung in den eingestellten Bereichen durch.

REINIGUNG DER RÄUME

Wählen sie die aufzuräumenden Räume mit der Mobiltelefon-Applikation aus.

VERBOTENE ZONE

Stellen Sie einen oder mehrere verbotene Bereiche mittels der Mobilapplikation ein. Der Roboter wird diese verbotenen Zonen nicht reinigen, sondern er führt die Reinigung in den restlichen Bereichen durch.
Anmerkung: Der Roboter kann die verbotene Zone aufgrund eines Fehlers der Positionierung, eines Sensorfehlers oder aus sonstigen Gründen betreten.
- Eine dauerhaft gespeerte Zone kann aufgrund einer wesentlichen Positionsänderung der Ladebasis und der Möbelstücke ungültig werden. Deshalb bemühen Sie sich, mit dem Roboter während der Reinigung

nicht zu bewegen oder sonst in seine Arbeit einzugreifen.
- Sobald die Karte erneut wird, wird die dauerhaft gesperrte Zone aufgehoben.

ZONE OHNE AUFWISCHEN

Geben Sie die Zone ohne Aufwischen mit der Mobiltelefon-Applikation ein. Wenn der Roboter ein Wischmodul installiert hat, wird er nicht in diesen Bereich fahren. Sollte das Gerät nur staubsaugen, dann fährt es auch in diese Zone.

PLANUNG DER REINIGUNG

Die fix festgelegte Reinigungszeit kann mit der Mobilapplikation eingestellt werden. Der Roboter beginnt zur eingestellten Zeit automatisch mit der Reinigung und kehrt nach Beendigung in die Dockingstation zurück.

WIFI RESET

Wenn sich das Mobiltelefon aufgrund einer Änderung der Routerkonfiguration und des Passworts, bzw. aus sonstigen Gründen nicht verbinden kann, drücken Sie zugleich die Taste 🔊 und die Taste 🔊 s lang, bis der Piepton ertönt und die Symbole orange werden. Folgen Sie den Anweisungen in der App, um die Verbindung wiederherzustellen.

STILLER MODUS

Sie können den Ruhemodus in der App oder mit der Fembedienung aktivieren. Die Sprachansagen des Roboters und die geplante Reinigung werden während der eingestellten Zeit unterdrückt (inaktiv). Die Reinigung kann manuell gestartet werden.

AUTO BOOST

Bei der Identifizierung eines Teppichs wird die Saugkraft automatisch auf den höchsten Grad erhöht.

EINSTELLUNG DER SAUGLEISTUNG

Die Saugleistung kann mit der Mobiltelefon-Applikation oder mit der Fernbedienung ausgeschaltet oder eingestellt werden.

EINSTELLUNG DES WASSERDURCHFLUSSES

Sie können den Wasserfluss über die mobile App oder die Fernbedienung einstellen.

DE

concept

concept

DE

VERWENDUNG DER FERNBEDIENUNG

1. Automatische Reinigung/Pause
2. Vorwärtsbewegung
3. Linksdrehung
4. Einstellung der Saugleistung
5. Leiser Modus
6. Ausschalten/Einschalten der Tastenbeleuchtung
7. Start/Stopp des Ladevorgangs
8. Rechts drehen
9. Finde den Roboter
10. Einstellung der Wasserdurchflussmenge
11. Lokale Reinigung

1 2 3 4 5 6 7 8 9 10 11 AUTO OK CALL

Anmerkung: Zur Gewährleistung der Wirksamkeit aller richtigen Einstellungen ist die Fernbedienung an den Vorderteil des Staubsauger-Roboters zu richten, und dies aus ausreichender Nähe.

ALLTÄGLICHE PFLEGE

Hauptbürste (ist regelmäßig zu reinigen)

1. Drehen Sie das Gerät um und drücken Sie die Klinke am Deckel der Hauptbürste, um diese herausziehen zu können.
2. Entfernen Sie Staub mit einer kleinen Bürste vom Innenraum und vom Inneren der Hauptbürste, und reinigen Sie die Hauptbürste.
3. Bauen Sie die Hauptbürste wieder zusammen, und drücken Sie fest am Deckel, damit die Klinke an ihrer Stelle einrastet.

Seitenbürsten (ist regelmäßig zu reinigen)

1. Drehen Sie den Roboter um und ziehen Sie die Seitenbürsten nach oben.
2. Entfernen Sie Haare und Schmutz und setzen Sie die Seitenbürsten wieder auf, indem Sie sie eindrücken. Vergewissern Sie sich, dass die linke Seitenbürste (L) und die rechte Seitenbürste (R) mit den Symbolen L und R auf der unteren Abdeckung des Staubsaugers übereinstimmen.
   Hinweis: Es wird empfohlen, die Seitenbürsten alle 3-6 Monate zu wechseln, um ihre Reinigungswirkung zu gewährleisten.

Staubbehälter und Filtergitter (sind regelmäßig zu reinigen)

1. Drücken Sie die Taste und ziehen Sie den Staubbehälter nach hinten.
2. Offnen Sie den Staubbehälter und reinigen Sie diesen.

Reinigung des Filtergitters (ist regelmäßig zu reinigen)

1. Entfernen Sie nach längerem Gebrauch den HEPA-Filter und den Schaumstofffilter.
2. Spülen Sie die Filter mit sauberem Wasser aus.
3. Wischen Sie die einzelnen Teile ab und lassen Sie sie frei trocknen.
4. Nach dem Trocknen setzen Sie sie in der richtigen Reihenfolge zusammen: Gitter - Schaumstofffilter - HEPA-Filter.

• Spülen Sie das Filtergitter mit Wasser ab, es wird kein Reinigungsmittel belgemischt.
• Reinigen Sie das Filtergitter nicht mit einer Bürste oder Ihren Fingern.
• Lassen Sie das Gitter mindestens über 24 Stunden an der Luft austrocknen.

Aufwischmodul (ist nach jedem Einsatz zu reinigen)

1. Das Gewebe ist zu beseitigen und zu reinigen.
2. Der Wasservorratsbehälters ist auszutrocknen.

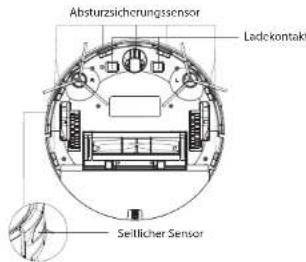

Sensoren (sind regelmäßig zu reinigen)

Reinigen Sie die Sensoren mit einem weichen Gewebe, wie folgt:

1. Lassen Sie den Roboter während der Reinigung ausgeschaltet. Reinigen Sie den Seitensensor, die Sturzsensoren, die Ladekontakte an der Unterseite des Roboters und andere in der Abbildung gezeigte Sensoren.
2. Trennen Sie die Dockingstation vom Stromnetz und wischen Sie die Ladekontakte an der Dockingstation ab.

Absturzsicherungssensor Ladckontakt Seitlicher Sensor

Sensoren (sind monatlich zu reinigen)

LDS Laser Distanzmesser Antikollisionsfuhler für Radarsensor Antikollisionsensor Infraroter Ladesensor

Akku

• Das Gerät ist mit leistungsstarken Li-Ion-Akkus ausgestattet. Wenn Sie die Leistung des Akkus erhalten wollen, halten Sie das Gerät bei alltäglichem Einsatz geladen.
• Wird das Gerät über einen längeren Zeitraum nicht benutzt, schalten Sie es aus und lagern Sie es ordnungsgemäß. Laden Sie es mindestens alle 3 Monate auf, um die Beschädigung der Akkus durch übermäßige Entladung vorzubeugen.

Aktualisierung der Firmware

Aktualisieren Sie die Firmware mit der Mobilapplikation. Wenn eine neue Firmware festgestellt wird, führen Sie die Aktualisierung nach der Aufforderung durch. Bei der Aktualisierung der Firmware sollte der Mindestzustand des Akkus von ≥50 % betragen und das Gerät muss in der Dockingstation untergebracht werden.

Dockingstation

• Nicht ohne Staubbeutel und Grobfilter verwenden.
• Überprüfen Sie den Zustand der Tasche in der Dockingstation, der volle Beutel ist gegen einen neuen auszutauschen.
• Reinigen Sie die Ladekontakte und die Saugöffnung.
• Nehmen Sie den groben Filter der Dockingstation heraus und spülen Sie diesen mit Wasser ab. Lassen Sie ihn gründlich abtrocknen und legen Sie ihn wieder ein.

ÜBLICHE PROBLEME

Problem Lösung
Der Roboter kann nicht gestartet werden	• Stellen Sie den Roboter beim niedrigen Zustand des Akkus in die Dockingstation und richten Sie die Platten nach den Kontakten aus, das Gerät schaltet automatisch ein (wenn der Roboter ganz ausgeschaltet Ist, kann er nach einer Weile des Aufladens automatisch gestartet werden).• Benutzen Sie das Gerät nicht, wenn die Umgebungstemperatur 0 °C unterschreitet oder 40 °C überschreitet.
Der Roboter kann nicht aufgeladen werden.	• Entfernen Sie den Roboter von der Dockingstation und überprüfen Sie, ob das Netzkabel der Dockingstation ordnungsgemäß an das Stromnetz angeschlossen ist.• Bei einem schlechten Kontakt sind die Kontaktflächen der Dockingstation und die Ladekontakte am Roboter zu reinigen, oder drehen Sie die Seitenbürste zur Seite um.
Der Roboter kann nicht nachgeladen werden.	Der Roboter befindet sich zu weit weg von der Dockingstation, legen sie diesen in die Nähe der Dockingstation und versuchen Sie es erneut.
Außerordentliches Verhalten	Schalten Sie den Roboter aus und starten Sie diesen neu.
Beim Einsatz ist ein unübliches Geräusch hörbar	Die Hauptbürste, die Seitenbürste oder die Rolle können mit Fremdkörpern umwickelt sein, schalten Sie den Roboter aus und entfernen Sie die Fremdkörper.
Die Reinigungsfähigkeit vermindert sich, bzw. Staub fällt aus dem Gerät aus	• Der Staubbehalter ist voll. Reinigen Sie diesen.• Der Filter ist verstopft. Reinigen oder ersetzen Sie ihn.• Die Hauptbürste ist durch Fremdkörper umwickelt, reinigen Sie diese.
WiFi kann nicht angeschlossen werden	• Mangelhaftes WIFI-Signal. Überprüfen Sie, ob es richtige WIFI-Signalabdeckung gibt.• Unüblicher WiFi-Anschluss. Starten Sie WiFi neu, laden Sie die neueste Applikation herunter und versuchen Sie, sich erneut anzuschließen.• Falsch eingegebenes Passwort.• Ein Router für 5 GHz Frequenzbereich steht zu Verfügung, während der Staubsauger-Roboter nur für 2,4 GHz ausgestattet ist.
Geplante Reinigung wurde nicht durchgeführt.	Beim niedrigen Ladezustand des Akkus kann die geplante Reinigung nur dann eingeleitet werden, wenn der Ladezustand des Akkus mindestens 30 % beträgt.
Verbraucht der Roboter Strom, wenn er jeweils in die Dockingstation gestellt wird?	Der Roboter verbraucht eine geringfügige Strommenge, wenn er sich dauerhaft in der Dockingstation befindet, dies ermöglicht die beste Leistung des Akkus.
Muss der Roboter für die ersten 3 Einsätze 16 Stunden lang aufgeladen werden?	Der Lithium-Akkumulator kann sofort nach dem Aufladen benutzt werden, er weist keinen Gedächtniseffekt auf.

PROBLEMLÖSUNG

Tonmeldung Problem
Error 1: Oh dear! I cannot find the dust collector	Die Reinigung wurde nach dem Herausnehmen des Staubbehälters gestartet.
Error 2: Please check if the radar on top has been covered or blocked	Der obere Sensor ist abgedeckt oder befindet sich im offenen Raum (im Bereich von 6 × 6 m^2 befindet sich kein Hindernis).
Error 3: Please place me in a new location and try again	Nehmen Sie den Roboter auf, bzw. heben Sie diesen in die Luft.
Error 4: Please scrub the cliff sensor, and restart me from a new location	Der Sensor gegen den Sturz ist abgedeckt oder befindet sich in Höhe.
Error 5: Please scrub the front sensor, and restart me from a new location	Der infrarote Antikollisionssensor ist verschmutzt oder abgedeckt.
Error 6: Please scrub the right-hand sensor, and restart me from a new location	Seitensensor ist verschmutzt oder verdeckt.
Error 7: Please scrub the radar housing on top, and restart me from a new location	Der Radar-Antikollisionssensor ist verschmutzt oder abgedeckt.
Error 8: Please check if the bumper has been blocked in some way	Der Kantensensor oder der Antikollisionssensor ist verklemmt.
Error 9: Master, please clean the dust container and filter	Der Staubbehälter ist voll, oder der Filter muss ausgetauscht werden.
Error 10: Dust container has been removed, please clean the container and filter	Nach der Signalisierung der Störung 9 hat der Benutzer den Staubbehälter herausgenommen, und dadurch wird die Störung 10 ausgelöst.
Error 11: I'm stuck, please help me! Der Roboter ist irgendwo stehen geblieben.
Error 12: Please place me correctly! Der Roboter steht schief.
Error 13: Please check if my wheels have become blocked somewhere	Das Antriebsrad ist verklemmt oder verwickelt.
Error 14: Please check if the main brush has become stuck	Die Hauptbürste ist verwickelt oder verklemmt.
Error 15: Please check if the side brushes have become stuck	Die Seitenbürste ist verwickelt oder verklemmt.
Error 16: What's going on? Where is the docking station?	Die Dockingstation wurde nicht gefunden, bzw. ist nicht angeschlossen.
Error 17: Oh dear! Program error, please restart me	Außerordentlicher Zustand durch unbekanntes Fehlschlagen, starten Sie den Roboter neu.
Error 18: Error encountered initiating shutdown	Der Roboter weist den Benutzer hin und schaltet automatisch aus, bzw. ladet nach.
Error 19: Low battery, please recharge	Wenn der Ladezustand des Akkus zu niedrig ist, der Roboter sich nicht in der Dockingstation befindet und die Reinigung wird ausgelöst (der Ladezustand des Akkus unterschreitet 10 %).

DE

concept

concept

DE

Error 20: To shut me down, please place me away from the docking station	Um den Roboter auszuschalten, entfemen Sie ihn aus der Dockingstation.
Error 21: Collecting fan motor error Versuchen Sie, das Netzkabel wieder anzuschließen.Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.
Error 22: The dust bag is not installed Prüfen Sie, ob der Staubbeutel richtig eingesetzt ist.

DRAHTLOSE VERBINDUNG UND KOMPATIBILITÄT

• Die Gesellschaft Jindlich Valenta CONCEPT kann keinesfalls für eventuelle zufällige, indirekte oder Folgeschäden, für Datenverluste oder Verluste durch Informationsleck bei der Kommunikation mittels der drahtlosen Technologien verantwortlich sein.
• Erfolgreiche drahtlose Kommunikation kann nicht 100%ig bei allen Smart-Einrichtungen und WiFi Netzen (Routern) gewährleistet werden. In Anbetracht der Vielfalt der Einrichtungen auf dem Markt können solche Fälle entstehen, wann der Anschluss aufgrund des Charakters oder der Spezifikation der jeweiligen Smart Einrichtung oder des WiFi Netzes (Routers) nicht möglich ist, beziehungsweise irgendwie gestört wird. Der Erfolg der drahtlosen Kommunikation mittels des WiFi Netzes wird ferner über eine Reihe von Faktoren einschließlich Hardware- und Softwarekonfiguration beeinflusst. Die Verbindung zwischen dem Roboter und Ihrem WiFi Netz kann auch durch andere WiFi Netze in der Umgebung negativ beeinflusst werden, die auf den gleichen Kanal eingestellt sind und dadurch die Verbindung stören (z.B. In den Wohnsiedlungen, in Wohnungshäusem, usw.). Diese Ereignisse stellen keinen Grund für die Beanstandung des Geräts dar.
• Die Applikation wird vom dritten Subjekt (nachfolgend nur „Subjekt“) besessen und betrieben, das mit der Gesellschaft Jindlich Valenta - CONCEPT (nachfolgend nur „Verkäufer“) nicht übereinstimmt. Es werden keine personenbezogenen Daten seitens des Verkäufers an das Subjekt übermittelt. Bei der Eintragung in die Applikation übermittelt der Kunde seine personenbezogenen Daten direkt an das Subjekt, das zum Verwalter der personenbezogenen Daten wird. Die Applikation und der damit verbundene Datenschutz richten sich nach den Regeln des Subjekts.

Kompatibilität:

Betriebssystem der Smart Einrichtung - Android 5.0 und höher

- IOS 9.0 und höher

WiFi Netz - 2.4 GHz

- Absicherung WPA1 und WPA2 (empfohlen WPA2)

HINWEIS: Das Gerät kann nicht an den WiFi Netzen betrieben werden, die mit dem Protokoll IEEE 802.1X abgesichert sind (in der Regel Firmen-WiFi-Netze).

BEDIENUNG MIT HILFE DER APP

Bevor das Gerät über die App bedient werden kann, ist dieses mit Ihrem Telefon zu verknüpfen und ihm den Zutritt zu Ihrem WiFi-Netz zu ermöglichen.

Empfohlener Abstand bei der Einstellung: weniger als 4 Meter.

Überzeugen Sie sich, dass sich der Staubsauger-Roboter, der Router und Ihr Mobiltelefon in der gegenseitigen Nähe so befinden, dass das problemlose Paaren erfolgen kann.

Herunterladen, Installieren und Paaren der Geräte

Anm.: Das Paaren des Staubsaugers ist mit geladenem Akku, bzw. direkt mit dem in der Ladestation befindlichen Staubsauger durchzuführen.

1. Scannen Sie den QR-Code unten (Abb. 1) oder suchen Sie die App „Concept Home“ auf Google Play oder App Store und laden Sie die App in das Mobiltelefon herunter.

2. Wenn Sie schon über Concept Home verfügen, öffnen Sie die App, melden Sie sich an und verfolgen Sie die Anweisungen zum Paaren.

3. Halten Sie beide Steuertasten am Staubsauger (gleichzeitig gedrückt, bis das Sprachsignal zum Koppeln des Roboters ertönt. Die WiFi-Anzeige unter der oberen Abdeckung des Staubsaugers blinkt.
4. In der App ist dann + oder Gerät hinzufügen zu drücken.
5. Wählen Sie dann aus der angezeigten Geräteliste aus.
6. Geben Sie Ihr Wifi-Netz und das Passwort ein, bzw. es kann auch automatisch ausgefüllt werden.
7. Fortfahren wie von der App angewiesen.
8. Gehen Sie in die Wifi-Einstellung in Ihrer Mobilanlage über, und schließen Sie sich an das SmartLife-xxx Wifi-Netz an und warten Sie auf die Verbindungsherstellung.
9. Dann kehren Sie in die App zurück und warten Sie auf das Paaren Ihres Geräts. Wenn das Paaren fertig ist, können Sie mit der Bedienung des Geräts über die Mobiltelefon-Applikation beginnen.

abb.1

abb.2

abh.3

abb. 5abb. 4

abb. 6 abb. 7

abb.8

abb.9

abb.10

abb.11

abb.12

abb.13

abb.14

DE

concept

concept

FR

Hinweis bei Problemen mit Paaren

• Prüfen Sie die Richtigkeit des eingegebenen Passworts Ihres WiFi-Netzes.
  • Das Gerät unterstützt nur die 2,4 Ghz WiFi-Netze.
• Der Router ist durch Anschlüsse von einer Vielzahl anderer Einrichtungen überlastet (vor allem in den Siedlungen oder bei hohen Konzentrationen der angeschlossenen Smart-Einrichtungen). Zur Gewährleistung eines sicheren Betriebs ist es erforderlich, dass das WIFI-Signal die Stellen des geplanten Einsatzes des Staubsaugers erreicht und zugleich ausreichend stark ist.
• starten Sie den Staubsauger und die Smart-Einrichtung neu und wiederholen Sie den Prozess;
• versuchen Sie wenn möglich auch den WiFi-Router selbst neu zu starten;
• Wenn Ihre Smart-Einrichtung über das System Android 6.0 und höher verfügt, muss auch die Funktion der Positionsabsicherung eingeschaltet sein.
• Sobald der Staubsauger mit Ihrer Smart-Einrichtung mittels der Applikation „Concept Home“ gepaart wurde, bewegen Sie mit der Dockingstation, bzw. versetzen Sie diese nicht. Der Staubsauger benutzt die Ladestation als einen Orientierungspunkt in der Karte.
• Durch Versetzen der Dockingstation riskieren Sie den Verlust der generierten Karte mit den eingestellten Reinigungszonen und den verbotenen Zonen! Der Staubsauger erstellt eine neue Karte, mit welcher die ursprüngliche Karte überschrieben wird.

INSTANDHALTUNG

Eine umfangreichere Wartung oder Reparatur, die einen Eingriff in die Innenteile des Geräts erfordert, ist durch einen qualifizierten Fachmann oder Werkstatt durchzuführen.

UMWELTSCHUTZ

• Bevorzugen Sie das Recyclen von Verpackungen und Altgeräten.
• Der Gerätekarton kann als sortiertes Altmaterial entsorgt werden.
  • Die Polyäthylen-Beutel (PE) geben Sie zum Recyceln des Sammelmaterials ab.

Recycling des Gerätes am Ende seiner Lebensdauer:

Dieses Gerät ist im Einklang mit der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Das Symbol am Produkt oder an dessen Verpackung gibt an, dass dieses Produkt nicht in den Haushaltsabfall gehört. Es ist auf eine Sammelstelle zum Recyclen der elektrischen und elektronischen Anlagen zu bringen. Durch die Sicherstellung der korrekten Entsorgung dieses Produktes helfen Sie, negative Konsequenzen für die Umwelt und die Gesundheit der Menschen zu verhindern, die durch die unsachgemäße Entsorgung dieses Produktes verursacht würden. Die Entsorgung muss im Einklang mit den Vorschriften für die Abfallbehandlung durchgeführt werden. Ausführlicher Informationen zum Recycling dieses Produkts erhalten Sie bei der zuständigen örtlichen Behörde, dem Dienstleister für Entsorgung von Haushaltsabfall oder in dem Geschäft, wo Sie das Produkt gekauft haben.

Dieses Produkt erfüllt sämtliche Grundanforderungen der EU-Richtlinien, die sich darauf beziehen.

Lebensmittel sind Die Änderungen im Text, im Design und in den technischen Spezifizierungen können ohne vorherigen Hinweis geändert werden, und wir behalten uns das Recht auf deren Änderungen vor.

MERCI
