MANUALE UTENTE Perfect Clean VR3450 Concept

Grazie per aver acquisito il prodotto di marchio Concept e vi auguriamo che vi dia la massima soddisfazione per tutta la durata della sua vita utile.

Si consiglia di leggere attentamente l'intero manuale d'uso prima di procedere al primo uso dell'apparecchio stesso. Conservare bene il manuale d'uso. Provvedere che tutte le persone addette all'uso del prodotto facciano la conoscenza del manuale d'uso.

Parametri tecnici
Potenza assorbita 50 W
Tensione dell'accumulatore 14,4 V
Tensione dell'adattatore di ricarica AC 100-240 V - 50/60 Hz
Rumorosità 75 dB
Batteria 5200 mAh, Li-Ion
Autonomia 300 min
Durata di ricarica completa 5 ore
Gamma di frequenza 2412 - 2472 GHz
Potenza dell'emettitore (max.) 18,71 l dBm

IMPORTANTE

Prima di collegare l'apparecchio alla rete assicurarsi visivamente che l'unita sia integra e non sia stata danneggiata durante il trasporto.

IMPORTANTI AVVERTIMENTI DI SICUREZZA

• Non utilizzare il prodotto in modo diverso da quello descritto nel presente manuale d'uso.
• Eliminare completamente tutti gli imballi e materiali pubblicitari prima di utilizzare l'apparecchio per la prima volta.
• Prima di procedere all'utilizzo dell'apparecchio eliminare dal pavimento tutti gli oggetti che possano compromettere la pulizia regolare ed effettiva del pavimento stesso (cavi, carta, vestiti, tovaglie e tende che toccano per terra).
• Utilizzare solo ed esclusivamente gli accessori ed i pezzi di ricambio originali destinati a questo modello. Se nell'area che il robot aspirapolvere deve pulire ci sono delle scale, è essenziale impostare una zona limitata o comunque evitare che l'aspirapolvere cada dalle scale.
• Non sedersi sull'aspirapolvere né posarvi degli oggetti.
• L'apparecchio è destinato solo all'uso domestico alle temperatura da 0 °C a 40 °C.
• Prima dell'uso, assicurarsi che il contenitore della polvere 2in1 + il serbatoio dell'acqua o il modulo di pulizia e i tessuti di pulizia siano

11

IT

concept

concept

IT

montati correttamente.

- Non porre i capelli, i vestiti, le dita o altre parti del corpo in vicinanza della spazzola principale. Mantenere pulite la spazzola principale e le bocca di aspirazione, eliminare i capelli e la polvere che potrebbero ridurre la capacità aspirante dell'apparecchio e la qualità di pulizia.

• Non utilizzare l'apparecchio sul pavimento bagnato o umido.

- Non aspirare liquidi, mozziconi ardenti, frammenti di vetro e altri oggetti taglienti, fiammiferi ed altre sostanze infiammabili, grossi pezzi di carta, sacchetti di plastica o altri oggetti che potrebbero danneggiare l'aspirapolvere.

- Non far passare l'apparecchio a lavoro sopra i cavi posati per terra.

- Durante la manutenzione e la pulizia dell'apparecchio mettere l'interruttore generale nella posizione OFF.

- I raggi diretti del sole possono provocare la ridotta sensibilità dei lettori infrarossi dell'apparecchio, prevenire l'esposizione dell'apparecchio ai raggi diretti del sole.

- Il tappeto deve essere fissato quando si passa lo straccio, in modo che il robot non vi rotoli sopra durante la pulizia e che il tappeto non si bagni in modo indesiderato. La modalità di pulizia del tappeto può essere impostata nell'applicazione mobile Concept Home.

- Non porre l'apparecchio sui posti in alto dai quali potrebbe cadere (tavolo, sedia).

- Se il robot ha installato un modulo di pulizia con tessuto di pulizia e si desidera caricarlo, rimuovere sempre il modulo di pulizia dal robot prima di caricarlo.

- Prima di mettere l'apparecchio sotto la ricarica assicurarsi sul corretto collegamento della stazione di ricarica.

- In condizioni di temperatura estreme o di uso improprio, la batteria può perdere liquido. Nel caso di contatto di tale liquido con la pelle sciacquare immediatamente il punto di contatto con l'acqua corrente. Qualora il liquido entri negli occhi sciacquarli immediatamente sotto l'acqua corrente per almeno 10 minuti. Rivolgersi al medico.

- Prima di smaltire l'apparecchio alla fine della sua vita utile sconnette la batteria.

- Nel caso di trasloco del prodotto in un altro posto o nel caso dell'inattività prolungata mettere l'interruttore generale nella posizione OFF. In tal modo si prolunga la vita della batteria.

- Verificare se la tensione della rete corrisponde ai valori riportati sull'etichetta del prodotto. Non collegare l'apparecchio agli adattatori prese e/o alle prolunghe.

- Quando si scollega la stazione di ricarica dalla presa di corrente, non tirare mai il cavo di alimentazione, ma afferrare la spina ed estrarla. Non maneggiare la spina o l'apparecchio con le mani bagnate.

- Non permettere che l'apparecchio sia utilizzato come giocatolo.

- Per pulire l'apparecchio non adoperare gli agenti chimici aggressivi e abrasivi.

- L'apparecchio di vostro possesso è adatto solo per uso domestico, non per uso commerciale.

- Non immergere il cavo di alimentazione, la spina o l'apparecchio stesso nell'acqua o in un altro liquido.

- Non procedere mai alla riparazione dell'apparecchio. Rivolgersi al centro di assistenza autorizzato. Prevenire gli infortuni dovuti alla manipolazione inadequata.

- L'apparecchio può essere utilizzato dai bambini d'età superiore a 8 anni. Le persone di capacità fisiche e mentali ridotte e/o non pratiche possono utilizzare l'apparecchio solo in presenza delle persone istruite e informate sugli eventuali rischi uniti all'uso. La pulizia e la manutenzione dell'apparecchio non deve essere effettuata dai bambini se essi sono d'età inferiore a 8 anni o se non presente una persona esperta. I bambini d'età inferiore a 8 anni devono stare lontani dalla portata dell'apparecchio e dal suo cavo di alimentazione. L'apparecchio non è un giocatolo e come tale deve essere utilizzato.

- Ai bambini d'età inferiore a 3 anni non può essere acconsentito l'accesso all'apparecchio se non sorvegliati costantemente.

- Il produttore e l'importatore nell'Unione Europea non risponde dei danni causati dal funzionamento dell'apparecchio quali, per esempio, infortuni, scottature dall'acqua calda, incendi, danni sugli oggetti etc.

- Qualora il cavo di alimentazione risulti danneggiato, per la sua sostituzione rivolgersi ad un centro di assistenza specializzato, per prevenire ogni possibile situazione pericolosa. E' severamente vietato utilizzare l'apparecchio con il cavo di alimentazione danneggiato.

- L'aspirapolvere robot può essere utilizzato solo con l'adattatore di rete originale fornito in dotazione. Per prevenire le situazioni pericolose non utilizzare mai un altro tipo dell'adattatore.

118

IT

concept

concept

IT

Un eventuale danno causato dal mancato rispetto delle indicazioni previste dal produttore non può essere coperto dalla garanzia. Controllare attentamente se sono stati disimballati tutti gli accessori, si consiglia di conservare, per il periodo di garanzia, il box di cartone originale, il manuale d'uso e il materiale di confezionamento.

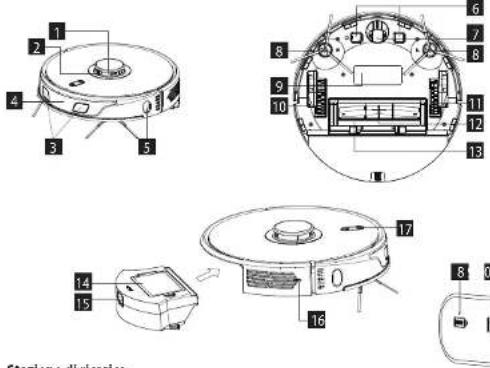

DESCRIZIONE DEL PRODOTTO

1 Telemetro laser
2 Sensore anticollisione per sensore radar
3 Sensore laser
4 Paraurti
5 Sensore laterale
6 Contatti di ricarica
7 Ruota centrale
8 Spazzole laterali

9 Coperchio della batteria
10 Ruota di scorrimento completa a sinistra
11 Ruota di scorrimento completa a destra
12 Spazzola rotante
13 Coperchio della spazzola rotante con griglia
14 Coperchio del filtro
15 Pulsante per la rimozione del contenitore
16 Pulsante di reset
17 Comandi

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Stazione di ricarica

Stazione di ricarica

1 Coperchio
2 Corpo della stazione
3. Display
4. Apertura di aspirazione
5 Pulsante per la ricarica dell'aspirapolvere
6 Contatti di ricarica della docking station
7 Uscita dell'aria
8 Indicatore di carica
9 Indicatore di aspirazione per la tramoggia
10 Indicatore di sacco pieno

Lista delle parti

1 Spazzola rotante
2 Coperchio della spazzola con griglia
3 Telecomando
4 Filtro HEPA + schiuma
5 Tessuto per la pulizia

6 Stazione di aggancio
7 Coppla di spazzole laterali
8 Spazzola di pulizia
9 Sacchetto per la polvere
10 Modulo di pulizia
11 Vassoio 2in1

FUNZIONI CHIAVE

Pulizia / accensione e spegnimento

• Premendo brevemente si avvia o ferma la pulizia.
• Premendo per 5 s, l'apparecchio si accende o spegne.
  Ricarica / pulizia locale
• Premendo brevemente si avvia la ricarica o si sospende il funzionamento.
• Premere a lungo per 5 s per avviare la pullizia locale.

Riavvio della WiFi

- Premere contemporaneamente entrambi pulsanti per 3 s.

Nota: per resettare l'apparecchio, premere entrambi i pulsanti per circa 15 secondi.

INSTALLAZIONE

1. Collegare il cavo di alimentazione.

Nota:

• Prevedere uno spazio di almeno 6 cm dalla parete, almeno 0,5 m su entrambi i lati della docking station e almeno 1,5 m davanti alla stazione.
• Se il cavo di alimentazione risulta teso verticalmente verso il pavimento, l'apparecchio potrebbe farlo uscire dalla presa di rete e di conseguenza la stazione di ricarica potrebbe essere spenta.

1. Non spostare senza motivo la stazione di ricarica e non esporla ai raggi diretti del sole.
   Nota: I raggi diretti del sole disturbano il segnale della stazione di ricarica e per questo motivo l'apparecchio potrebbe non trovare la stazione di ricarica.
2. Installazione delle spazzole laterali
   Assicurarsi che l'identificazione della spazzola laterale sinistra (L) e della spazzola laterale destra (R) corrisponda all'identificazione L e R sul coperchio inferiore. Spingere le spazzole laterali L e R, finché non si sente un "clic".
3. Messa in funzione e ricarica

Il robot si accende premendo a lungo il pulsante ⚙. Se la spia di ricarica risulta accesa normalmente, ricaricare il robot nella stazione di ricarica. La ricarica può essere avviata tramite il pulsante sull'aspirapolvere ⚗l pulsante di ricarica sulla docking station , l'app mobile o il pulsante sul telecomando ⚙

Nota: Se non si riesce ad accendere l'apparecchio a causa del livello basso di ricarica dell'accumulatone, ricaricare l'accumulatore nella stazione di ricarica, l'apparecchio

IT

concept

concept

IT

si avvia automaticamente. L'apparecchio può lavorare normalmente solo se il livello di ricarica dell'accumulatore è ≥15 %.

1. Connessione dell'applicazione mobile (questo passo può essere omesso)

Leggere le istruzioni per la connessione della rete Wi-Fi e collegare l'applicazione mobile.

1. Avvio della pulizia

Dopo aver acceso il robot, premere brevemente il pulsante ⏻ sul robot o avviare la pulizia utilizzando l'app mobile o il telecomando (è possibile mettere in pausa il robot in qualsiasi momento durante l'uso premendo il pulsante).

Nota:

• Il robot aspirapolvere non può essere utilizzato per rimuovere i liquidi.
• Se il livello della ricarica dell'accumulatore è inferiore al 15%, l'apparecchio non può lavorare. Procedere alla ricarica dell'accumulatore.
• Qualora il livello di ricarica dell'accumulatore sia inferiore al 15%, l'apparecchio torna automaticamente alla stazione di ricarica.
• Prima di usare l'apparecchio eliminare tutti gli oggetti dal pavimento (compreso il cavo di alimentazione della stazione di ricarica), per prevenire i buchi di corrente e danneggiamenti degli oggetti/fili conduttori.
• Montaggio del modulo lavapavimenti

a) Applicazione del tessuto lavapavimenti: attaccare il tessuto lavapavimenti sul fondo del modulo lavapavimenti.

Modulo lavapaviment

Nota: Finita la pulizia lavare bene il tessuto lavapavimenti per mantenerlo in buone condizioni.

b) Caricare il contenitore 2in1: aprire il coperchio e versare l'acqua.

Contenitore 2in1

Note: Prima di riempire il contenitore dell'acqua, rimuovere il contenitore della polvere. In questo modo si evita l'ingresso di acqua indesiderata nel contenitore della polvere.

c) Montare il modulo:

Premere e tenere premuto il pulsante al centro del contenitore ed inserirlo orizzontalmente lungo la parte posteriore del robot. Il contenitore 2 in1 risulta montato, quando si sente lo scatto e l'apparecchio emette il segnale acustico. Dopo il contenitore 2 in1 inserire il modulo lavapavimenti. Il modulo è inserito correttamente, quando si sente lo scatto.

1. Estrazione del modulo lavapavimenti

Non appena il robot termina il lavoro, premere i fermi da entrambi lati, estrarre il modulo lavapavimenti da dietro, svuotare il contenitore per l'acqua e pulire il tessuto (non muovere né capovolgere il robot durante la pulizia).

1. Istruzioni d'uso del modulo lavapavimenti

2. Non utilizzare il modulo lavapavimenti se non si ha sotto controllo.

3. Assicurarsi, per motivi di sicurezza, che il modulo lavapavimenti sia stato tolto se non usato o se l'apparecchio si trova sotto la ricarica.
   • Non tentare di lavare il tappeto.
4. Per ottenere il migliore effetto di lavaggio pavimento rimuovere prima le impurità dal pavimento con una scopa o con un'aspirapolvere.
5. Per integrare l'acqua o pullre il tessuto lavapavimenti sospendere il funzionamento dell'apparecchio ed estrarre e rimettere il modulo lavapavimenti seguendo i passi 8 e 9. Non spostare né capovolgere l'apparecchio per non causare la lettura errata della posizione o la perdita della mappa.
6. La funzione di lavapavimenti viene utilizzata per la pulizia accurata della superficie. L'apparecchio

però non può eliminare in modo efficace le impurità incollate. Esse devono essere rimosse manualmente.

• Per migliorare l'efficienza della pulizia, prima di procedere alla pulizia stessa, inumidire il tessuto lavapavimenti.
• Se il robot è dotato di un modulo di lavaggio del tessuto:
• non caricarlo.
• lo sporco non verrà aspirato dal vassoio 2in1.

Nota: Se si desidera che il robot eviti il tappeto durante il lavaggio, impostare la modalità di pullzia del tappeto nell'applicazione mobile Concept Home.

UTILIZZO

ATTIVAZIONE/SPEGNIMENTO:

Premere il pulsante ⏻ per 5 s, la spia si accende e l'apparecchio parte.

Premere il pulsante ☐per 5 s, quando l'apparecchio si trova nel regime di standby, la spia di colore rosso si accende e si spegne come pure l'apparecchio.

NOTA: L'apparecchio non può essere spento se sotto la ricarica.

Dopo aver avviato il dispositivo, premere brevemente il pulsante sul dispositivo o avviare il dispositivo utilizzando l'app mobile o il telecomando (premendo un pulsante qualsiasi il funzionamento dell'apparecchio puo essere sospeso).

RICARICA

Regime automatico: Dopo il lavoro, la macchina torna automaticamente alla stazione di aggancio, dove aspira anche lo sporco dal vassoio.

Regime manuale: Quando l'apparecchio si trova nelle condizioni di sospensione temporanea premendo brevemente il pulsante Ⓐ si avvia la ricarica oppure è possibile caricare il dispositivo utilizzando l'applicazione mobile o il telecomando.

Nota: Se l'apparecchio non trova la stazione di ricarica, torna automaticamente in posizione di partenza. In tal caso portare l'apparecchio alla stazione di ricarica manualmente.

PULIZIA COMPLETAMENTE AUTOMATICA

Una volta acceso il robot esegue il sopralluogo dell'ambiente, ne genera la mappa e la divide in modo intelligente in sezioni. Quindi aspira a fondo le aree una per una lungo la parete e pianifica il percorso di pulizia in curve o a S.

Terminata le pulizia il robot torna automaticamente alla stazione di ricarica.

Nota: Durante la pulizia non muovere il robot inutilmente

e frequentemente. Se spostato, rimettere il robot nella posizione precedente. Non appena il robot si accende, cercherà di riprendere la posizione. Una volta ripresa la posizione il robot continuerà a lavorare seguendo la traiettoria programmata. Se il robot non riesce a riprendere la posizione, cancella il compito in corso, creerà di nuovo la mappa ed eseguirà la pulizia di nuovo. Anche se non trova la stazione di ricarica.

Se una parte del pavimento richiede una pulizia più Intensa, l'utente identifica nell'applicazione la zona di dimensione 1,5m x 1,5m che va pulita nel regime di pulizia più Intensa. L'apparecchio si sposta automaticamente in questa zona ed avvia la pulizia.

Se non è possibile comandare il robot tramite l'applicazione mobile, spostare il robot manualmente nella zona che si vuole pullre. Premendo il pulsante per 5 secondi il robot esegue la pulizia nel raggio di 1,8 x 1,8 m con il centro nella posizione di partenza.

PULIZIA IN ZONA CIRCOSCRITTA

Impostare tramite l'applicazione mobile la posizione e la grandezza della zona da pulire. Possono essere impostate al massimo 5 zone. In tal caso il robot eseguirà la pulizia in più zone preimpostate.

PULIZIA STANZE

Scegliere tramite l'applicazione mobile le stanze da pulire ZONA VIETATA

Impostare tramite l'applicazione mobile una o più zone vietate. Il robot non accederà a queste zone, non vi eseguirà la pulizia.

Nota: Il robot potrebbe entrare nella zona vietata per errore di localizzazione, per errore dei sensori o per altri motivi.

- Il robot potrebbe accedere alla zona chiusa qualora cambi in modo fondamentale la posizione della stazione di ricarica e/o dei mobili. Per questo motivo non muovere, se non è indispensabile, il robot operante né intervenire in alcun modo nel suo lavoro. - La zona vietata sarà cancellata non appena si ripristini la mappa.

ZONA SENZA PULIZIA UMIDA

Impostare tramite l'applicazione mobile la zona senza pulizia umida. Se il robot ha installato un modulo di pulizia, non andrà in quest'area. Se invece l'apparecchio esegue solo la missione di aspirazione entrerà in quella zona.

IT

concept

concept

IT

PROGRAMMAZIONE DELLE PULIZIA

Il tempo fisso della pulizia può essere impostato tramite l'applicazione mobile. Il robot inizia automaticamente la pulizia all'ora impostata e torna alla docking station al termine della pulizia.

RIAVVIO DELLA WIFI

Se non è possibile collegarsi all'apparecchio tramite il cellulare per motivi di cambio della configurazione del router e della password o per altri motivi, premere contemporaneamente il pulsante ⏻ e il pulsante ⚡ per 3 s, finché non viene emesso un segnale acustico e le icone diventano arancioni. Seguire le istruzioni dell'app per riconnettersi.

REGIME SILENZIOSO

È possibile attivare la modalità silenziosa nell'app o con il telecomando. Gli annunci vocali del robot e la pulizia programmata saranno soppressi (inattivi) durante il tempo impostato. La pulizia può essere avviata manualmente.

AUTO BOOST

Quando l'apparecchio rileva il tappeto automaticamente aumenta la potenza di aspirazione al livello massimo.

IMPOSTAZIONE DELLA POTENZA DI ASPIRAZIONE.

La potenza di aspirazione può essere spenta o impostata tramite l'applicazione mobile o il telecomando remoto.

IMPOSTAZIONE DELLA PORTATA ACQUA

È possibile regolare il flusso dell'acqua utilizzando l'app mobile o il telecomando.

UTILIZZO DEL TELECOMANDO

1. Pulizia automatica/pausa

2. Movimento in avanti

3. Rotazione a sinistra

4. Regolazione della potenza di aspirazione

5. Modalità silenziosa

6. Spegnimento/accensione dell'illuminazione dei tasti

7. Avvio/arresto della carica

8. Girare a destra

9. Trovare il robot

10. Regolazione della portata dell'acqua

11. Pulizia locale

1 2 3 4 5 6 AUTO OK CALL 7 8 9 10 11

Nota: Se si vuole garantire l'efficienza di tutte le impostazioni, il telecomando deve essere vicino e orientato verso la parte anteriore del robot aspirapolvere.

MANUTENZIONE GIORNALIERA

Spazzola principale (da pulire regolarmente)

1. Girare l'apparecchio e premere il fermo sul coperchio della spazzola principale per poter estarla.

2. Eliminare la polvere dal vano interno e dall'interno della spazzola principale con un apposito spazzolino, pulire la spazzola principale.

3. Ricomporre la spazzola principale e spingere il coperchio fino a che il fermo entri nella propria sede.

Spazzole laterali (da pulire regolarmente)

1. Girare il robot e tirare le spazzole laterali verso l'alto.

2. Rimuovere i capelli e lo sporco e reinserire le spazzole laterali spingendole in dentro. Assicurarsi che la spazzola laterale sinistra (L) e la spazzola laterale destra (R) corrispondano ai simboli L e R sul coperchio inferiore dell'aspiranolvere.

Nota: si consiglia di sostituire le spazzole laterali ogni 3-6 mesi per garantime l'efficacia pulente.

Contenitore per la raccolta della polvere e la griglie del filtro(da pulire regolarmente)

1. Premere il pulsante e il contenitore per la raccolta polvere estrarlo da dietro.

2. Aprire il contenitore per la raccolta polvere e pulirlo.

Pulizia della griglia del filtro (da pulire regolarmente)

1. Dopo un uso prolungato, rimuovere il filtro HEPA e il filtro a schiuma.

2. Sciacquare i filtri con acqua pulita.

3. Pulire le singole parti e lasciare asciugare liberamente.

4. Dopo l'asciugatura, assemblarli nell'ordine corretto: griglia - filtro in schiuma - filtro HEPA.

Nota:

- Sciacquare la griglia del filtro sotto l'acqua pulita senza detergente.

- Non pulire la griglia del filtro con una spazzola o con le dita.

- Lasciare la griglia del filtro asciugare all'aria per almeno 24 ore.

Modulo lavapavimenti (pulire dopo ogni uso)

1. Togliere il tessuto e pulirlo.

2. Asciugare il contenitore per l'acqua.

Sensori (da pulire regolarmente)

Pulire i sensori con un panno morbido in modo seguente:

1. Durante la pulizia, tenere il robot spento. Pulire il sensore laterale, i sensori di caduta, i contatti di carica nella parte inferiore del robot e gli altri sensori mostrati nell'immagine.

2. Scollegare la docking station dalla rete elettrica e pulire i contatti di ricarica sulla docking station.

Sensore anticaduta Contatto di carica Sensore latente

Sensori (da pulire ogni mese)

Distanziometro laser LDS Sensore radar anti- collisione Sensore anticollione Sensore di ricarica a Infrarossi

Accumulatore

- L'apparecchio è munito degli accumulatori agli ioni di litio ad alta potenza. Se si vogliono mantenere le alte prestazioni dell'accumulatore, utilizzare l'apparecchio completamente carico.

- Qualora si preveda il fermo prolungato dell'apparecchio, spegnerlo e immagazzinarlo in modo sicuro. Ricaricare l'apparecchio fermo ogni tre mesi, per prevenire il danneggiamento degli accumulatori in seguito allo scarico eccessivo.

Aggiornamento del firmware

Il firmware si aggiorna tramite l'applicazione mobile. Effettuare l'aggiornamento ognivalvolta si riceva l'informazione su un firmware nuovo. All'aggiornamento del firmware il livello di ricarica dell'accumulatore dovrebbe essere ≥50 % e l'apparecchio deve trovarsi alla stazione di ricarica.

IT

concept

concept

IT

Stazione di ricarica

• Non utilizzare senza il sacchetto per la polvere e il filtro grosso.
• Verificare lo stato della borsa nella docking station, se risulta pleno sostituirlo con uno nuovo.
• Pulire i contatti di ricarica e la bocca di aspirazione.
• Estrarre il filtro grosso della stazione di ricarica e sciacquarlo sotto la corrente d'acqua. Lasciare asciugare bene e restituire.

PROBLEMI COMUNI

Problema Soluzione
Non si riesce ad accendere l'apparecchio	L'apparecchio potrebbe avere l'accumulatore quasi scarico, mettere il robot nella stazione di ricarica ed allinearlo secondo i contatti della lastra, l'apparecchio si avvia automaticamente (se il robot è spento completamente, si avvia solo dopo che sta per un po' sotto la ricarica).Non utilizzare l'apparecchio se la temperatura dell'ambiente è inferiore allo 0 °C o superiore ai 40 °C.
Non si riesce a ricaricare il robot	Allontanare il robot dalla docking station e verificare che il cavo di alimentazione della docking station sia collegato correttamente alla rete elettrica.Nel caso del mancato contatto pulire le superfici di contatto della stazione di ricarica e i contatti di ricarica sul robot.
Non si riesce a ricaricare il robot	Il robot è troppo lontano dallastazione di ricarica, posizionarlo nella vicinanzadella stazione di ricarica e riprovare.
Comportamento anomalo	Spegnere il robot e riavviarlo.
L'apparecchio emette il suono strano durante il funzionamento	Sulla spazzola principale, la spazzola laterale o sulla ruota possono essere avvolte delle impurità, spegnere il robot ed eliminare le impurità.
La capacità di aspirazione si riduce e dall'apparecchio esce la polvere	Il contenitore per la raccolta della polvere è pleno. Svuotarlo e pulirlo.Il filtro è intasato. Pulirlo o sostituirlo.La spazzola principale è avvolta dalle impurità.
Non si riesce a collegare la rete WiFi	Cattivo segnale della rete WiFi. Controllare se la copertura del segnale WiFi è sufficiente.La rete WiFi è collegata in modo inusuale. Operare il riavvio della rete WiFi, scaricare l'applicazione più recente e provare a collegarsi di nuovo.La password non è stata inserita correttamente.E' a disposizione il router per la gamma di frequenza 5 GHz, il robot aspirapolvere è equipaggiato solo per la gamma di frequenza 2,4 Ghz.
La pulizia programmata non è stata fatta	La pulizia programmata può partire solo se il livello di ricarica dell'accumulatore è pari o superiore al 30 %.
Il robot consuma l'energia se posizionato alla stazione di ricarica?	Il robot consuma la piccola quantità di energia elettrica se posizionato in modo permanentemente allastazione di ricarica, comunque ciò permette la massima prestazione dell'accumulatore.
Il robot deve essere caricato per 16 ore per i primi 3 utilizzi?	L'accumulatore agli ioni di litio può essere utilizzato subito dopo la ricarica e non ha l'effetto memoria.

SOLUZIONE DEI PROBLEMI

Messaggi acustici il problema
Errore 1: Oh dear! I cannot find the dust collector	La pulizia è stata avviata con l'apparecchio senza il contenitore per la polvere montato.
Errore 2: Please check if the radar on top has been covered or blocked	Il sensore superiore è coperto o è posizionato in un ambiente aperto (nella zona di 6x6 m ^2 non si trova alcun ostacolo).
Errore 3: Please place me in a new location and try again	Il robot va posizionato in una posizione nuova.
Errore 4: Please scrub the cliff sensor, and restart me from a new location	Il sensore anticaduta è coperto o posizionato in alto.
Errore 5: Please scrub the front sensor, and restart me from a new location	Il sensore anticollisione a infrarossi è sporco o coperto.
Errore 6: Please scrub the right-hand sensor, and restart me from a new location	Il sensore laterale è sporco o coperto.
Errore 7: Please scrub the radar housing on top, and restart me from a new location	Il sensore anticollisione radar è sporco o coperto.
Errore 8: Please check if the bumper has been blocked in some way	Il sensore dei bordi o anticollisione è bloccato.
Errore 9: Master, please clean the dust container and filter	Il contenitore per la raccolta della polvere è pieno o il filtro deve essere sostituito.
Errore 10: Dust container has been removed, please clean the container and filter	Segnalato l'errore 9 l'utente aveva estratto il contenitore per la raccolta della polvere e di conseguenza scatta l'errore 10.
Errore 11: I'm stuck, please help me! Il robot si è bloccato da qualche parte.
Errore 12: Please place me correctly! Il robot è inclinato, è da posizionare correttamente.
Errore 13: Please check if my wheels have become blocked somewhere	La ruota motrice è bloccata o avvolta dalle impurità.
Errore 14: Please check if the main brush has become stuck	La spazzola principale è avvolta dalle impurita o bloccata.
Errore 15: Please check if the side brushes have become stuck	La spazzola laterale è avvolta dalle impurita o bloccata.
Errore 16: What's going on? Where is the docking station?	La stazione di ricarica non è stata trovata o non è collegata alla rete.
Errore 17: Oh dear! Program error, please restart me	Lo stato anomalo di causa sconosciuta, riavviare il robot.
Errore 18: Error encountered initiating shutdown	Il robot avvisa l'utente e si spegne o ricarica automaticamente.
Errore 19: Low battery, please recharge	Il livello dell'accumulatore è troppo basso, il robot non si trova nella stazione (il livello di ricarica dell'accumulatore è inferiore al 10 %).
Errore 20: To shut me down, please place me away from the docking station	Per spegnere il robot, spostario dalla docking station.

IT

concept

concept

IT

Error 21: Collecting fan motor error Provare a ricollegare	il cavo di alimentazione; se il problema persiste, contattare il servizio di assistenza.
Error 22: The dust bag is not installed Verificare che il sacchetto della polvere sia inserito correttamente.

COLLEGAMENTO SENZA FILI E COMPATIBILITÀ

• La società Jindlich Valenta - CONCEPT non può essere resa responsabile in alcun modo dei danni accidentali, indiretti o consequenziali, né della perdita dei dati o dei danni causati dalla diffusione delle informazioni avvenuta in seguito alla comunicazione tramite le tecnologie senza fili.
• La comunicazione senza fill funzionante in modo perfetto non può essere garantita al 100% per tutti i dispositivi Smart e per tutte le reti Wifi (router). Considerata la varietà dei dispositivi sul mercato possono verificarsi i casi, in cui la natura o la specifica del rispettivo dispositivo Smart o della rete Wifi (router) non permettono il collegamento, o il collegamento è disturbato. L'efficienza della comunicazione senza fill è inoltre influenzata da una serie dei fattori, compresa la configurazione hardware e software. La comunicazione tra il robot e la rete Wifi a cui si vuole fare il collegamento, può essere compromessa da altre reti Wifi, che possono essere sintonizzate sullo stesso canale e di conseguenza disturbare la comunicazione (per esempio nei quartieri con alta densità di popolazione, nei condomini etc.). I tali fatti non possono essere considerati la causa della contestazione dell'apparecchio.
• L'applicazione è posseduta ed esercitata da un terzo soggetto (di cui in poi per brevità solo „Soggetto“) diverso dalla società Jindrich Valenta - CONCEPT (di cui in poi per brevità solo „Venditore“). Il Venditore non passa al soggetto alcuni dati personali. Al momento della registrazione all'applicazione il cliente passa i dati direttamente al Soggetto che diventa il Titolare del trattamento dati. L'applicazione e la relativa tutela dei dati personali sono soggette alle regole del Soggetto.

Compatibilità:

Sistema operativo del dispositivo Smart - Android 5.0 e superiore

- IOS 9.0 e superiore

Rete Wifi - 2,4 GHz

- protezione WPA1 e WPA2 (consigliata WPA2)

AVVERTIMENTO: L'apparecchio non può essere utilizzato con le reti Wifi protette dal protocollo IEEE 802.1X (solitamente le reti Wifi aziendali).

CONTROLLO TRAMITE L'APPLICAZIONE

Prima di poter gestire l'apparecchio tramite l'applicazione, sarà necessario collegarlo con il Vostro cellulare e permettergli accesso alla Vostra rete WiFi.

Distanza consigliata al momento di impostazione: meno di 4 metri.

Assicurarsi che il robot aspirapolvere, router e il rispettivo cellulare siano vicini uno rispetto all'altro in modo che possa avvenire l'accoppiamento.

Lo scarico dell'applicazione, la sua installazione e l'accoppiamento dell'apparecchio

Nota Effettuare l'accoppiamento dell'aspirapolvere solo se l'accumulatore è carico, oppure con l'aspirapolvere posizionato alla base di ricarica.

1. Fare lo scan del codice QR di cui sotto (fig. 1) oppure cercare l'applicazione „Concept Home“ su Google Play oppure nell'App Store e scaricarla nel proprio cellulare.
2. Se si ha già l'applicazione Concept Home, aprirla, effettuare login e sequire le istruzioni per l'accoppiamento.
3. Tenere premuti contemporaneamente entrambi i pulsanti di controllo dell'aspirapolvere finché non viene emesso il segnale vocale per l'accoppiamento del robot. L'indicatore wifi sotto il coperchio superiore dell'aspirapolvere lampeggia.

4. Poi premere nell'applicazione "−" oppure "aggiungere l'apparecchio".

5. Si visualizza la lista degli apparecchi, scegliere l'apparecchio dalla lista.

6. Inserire la rete wifi a cui collegarsi, e la sua password, la password potrebbe inserirsi automaticamente.
7. Continuare come indicato dall'app
8. Entrare nell'impostazione wifi nel rispettivo cellulare, scegliere la wifi SmartLife-xxx ed attendere che avvenga la connessione.
9. Pol tornare nell'applicazione ed attendere che l'apparecchio si accoppl. Una volta terminato l'accopplamento l'apparecchio può essere gestito tramite l'applicazione mobile.

fig. 1

fig. 2

fig. 3

fig. 5fig. 4

fig. 6 fig. 7

fig. 8

fig. 9

fig. 10

fig. 5fig. 4

fig. 11

fig.12

fig. 13

fig. 14

IT

concept

concept

ES

Problemi di accoppiamento

• Verificare la correttezza della password inserita della rete WiFi utilizzata.
  • L'apparecchio supporta solamente la rete WIFI 2,4 Ghz.
• Il router è sovraccarico per il collegamento di tanti altri dispositivi (in particolare nei quartieri con alta concentrazione di popolazione o per il numero alto dei dispositivi smart collegati). Perché il funzionamento sia stabile, è necessario che il segnale della rete WiFi copra bene l'ambiente dove è previsto l'uso dell'asplrapolvere e che il segnale della rete WiFi sia sufficientemente forte.
• riavviare l'aspirapolvere e il dispositivo smart e ripetere la procedura;
• se possibile, provare il riavvio del Wifi router;
• Se il dispositivo smart contiene il sistema Android 6.0 e superiore, occorre avere accesa la funzione di localizzazione.
• Non appena l'aspirapolvere si accoppi con il dispositivo smart tramite l'applicazione „Concept Home“, non muovere né spostare la stazione di ricarica. L'aspirapolvere utilizza la stazione di ricarica come punto di riferimento nella mappa.
• Spostando la stazione di ricarica si rischia di perdere la mappa generata, comprese le zone di pulizia e vietate precedentemente individuatel L'aspirapolvere creerà una mappa nuova che trascriverà la mappa precedente.

ASSISTENZA

La manutenzione più Impegnativa e/o la riparazione che richiede l'intervento sulle parti interne dell'apparecchio devono essere effettuate esclusivamente dal centro di assistenza autorizzato o da una persona esperta e qualificata.

PROTEZIONE DELL'AMBIENTE

• Riciclare imballi e prodotti vecchi, alla fine di loro ciclo di vita.
• La scatola in cui si acquista il prodotto può essere recuperata come rifiuto differenziato.
• I sacchetti in polietilene (PE) possono essere recuperati come rifiuto differenziato.

Riciclaggio del prodotto alla fine della sua vita utile

L'apparecchio è identificato in conformità alla Direttiva 2012/19/EU del Parlamento europeo e del Consiglio sui rifiuti di apparecchiature elettriche ed elettroniche (WEEE). Il simbolo riportato sul prodotto indica che il prodotto stesso non può essere smaltito come rifiuto urbano. Va portato in un centro di raccolta dei rifiuti elettrici ed elettronici. Provedendo allo smaltimento corretto del prodotto si può prevenire l'impatto negativo sull'ambiente e/o sulla salute umana nel caso di mancato riciclaggio. Lo smaltimento deve essere effettuata in conformità alle norme regolanti la gestione dei rifiuti. Le maggiori informazioni sulle modalità dello smaltimento del prodotto sono reperibili presso l'ufficio locale di amministrazione pubblica oppure nel negozio dove il prodotto è stato acquistato.

Il presente prodotto rispetta tutti i requisiti elementari stabiliti dalle normative EU inerenti.

Il produttore si riserva di apportare le modifiche ai testi relativi al prodotto, al suo disegno e alle relative specifiche tecniche senza preavviso.

AGRADECIMIENTO

1 Telemetro laser
2 Sensore anticollisione per sensore radar
3 Sensor láser
4 Paraurti
5 Sensore laterale
6 Contatti di ricarica
7 Rueda central
8 Spazzole laterali

6 7 8 9 10 11 12 13
