Produkttyp	Ladegerät / Universelles Netzteil
Marke	Aplic
Modell	302277
Netzspannung	100-240 V AC, 50/60 Hz, 350 mA
Ausgangsspannung	5 V / 6 V / 7,5 V / 9 V / 10 V / 12 V / 15 V (einstellbar)
Maximaler Ausgangsstrom	2,4 A (5 V), 2 A (6-10 V), 1,5 A (12-15 V)
Anzahl der enthaltenen Aufsätze	9
Arten der Aufsätze	Hohlstecker (5,5x2,1 ; 5,5x2,5 ; 4,0x1,7 ; 3,0x1,0 ; 3,5x1,35 ; 2,5x0,7), Micro-USB, Mini-USB, USB-Buchse
Hauptfunktionen	Ermöglicht die Stromversorgung und das Aufladen verschiedener elektronischer Geräte (Smartphones, Tablets usw.) mit 9 verschiedenen Aufsätzen
Besonderheiten	Spannungswahlschalter, Überlastschutz
Ungefähre Maße	10 x 5 x 3 cm
Ungefähres Gewicht	150 g
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; keine chemischen Reinigungsmittel verwenden
Sicherheitshinweise	Nicht öffnen, Feuchtigkeit vermeiden, nicht kurzschließen, nur in Innenräumen verwenden
Ersatzteile und Reparierbarkeit	Reparaturen ausschließlich durch den Hersteller; keine Ersatzteile verfügbar
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar (FR, DE, EN, ES, IT usw.); WEEE-Reg.-Nr.: DE 67896761

Häufig gestellte Fragen - 302277 Aplic

Wie stelle ich die Ausgangsspannung ein?

Ziehen Sie zuerst den Ladestecker aus der Steckdose. Verwenden Sie einen Schlitzschraubendreher, um den Wahlschalter auf der Unterseite zu drehen, bis der Pfeil auf die gewünschte Spannung (5 V bis 15 V) zeigt. Stecken Sie das Ladegerät dann wieder ein.

Welche Aufsätze sind enthalten?

Das Ladegerät wird mit 9 Aufsätzen geliefert: sechs Hohlstecker in verschiedenen Größen (5,5x2,1 mm, 5,5x2,5 mm, 4,0x1,7 mm, 3,0x1,0 mm, 3,5x1,35 mm, 2,5x0,7 mm), einem Micro-USB, einem Mini-USB und einer USB-Buchse.

Kann ich dieses Ladegerät für mein Smartphone verwenden?

Ja, wenn Ihr Smartphone eine Spannung zwischen 5 V und 15 V und einen Strom von nicht mehr als 2,4 A benötigt. Wählen Sie die passende Spannung (normalerweise 5 V) und verwenden Sie den Micro-USB-Aufsatz oder die USB-Buchse je nach Kabel Ihres Telefons.

Wie ist die Polarität der Aufsätze?

Die Polarität ist auf dem Ladegerät angegeben. Im Allgemeinen ist der Innenleiter positiv und der Außenleiter negativ. Überprüfen Sie vor dem Anschließen immer die Polarität Ihres Geräts.

Wie weiß ich, welchen Aufsatz ich verwenden soll?

Wählen Sie den Aufsatz, dessen Größe zur Stromanschlussbuchse Ihres Geräts passt. Wenn Sie sich nicht sicher sind, probieren Sie den Aufsatz, der sich ohne Gewalt einstecken lässt. Lesen Sie die Bedienungsanleitung Ihres Geräts, um den Steckertyp zu erfahren.

Kann ich dieses Ladegerät im Freien verwenden?

Nein, dieses Ladegerät ist nur für den Innenbereich vorgesehen. Vermeiden Sie Feuchtigkeit, Wasser, Schnee und extreme Temperaturen. Verwenden Sie es an einem trockenen Ort und geschützt vor Witterungseinflüssen.

Was tun, wenn das Ladegerät nicht funktioniert?

Überprüfen Sie zuerst, ob die Ausgangsspannung richtig eingestellt ist und der Aufsatz richtig eingesteckt ist. Stellen Sie sicher, dass die Steckdose funktioniert. Wenn das Problem weiterhin besteht, öffnen Sie das Gerät nicht; wenden Sie sich an den Kundendienst oder den Hersteller.

Wie reinige ich das Ladegerät?

Ziehen Sie das Ladegerät ab und reinigen Sie es mit einem trockenen, weichen Tuch. Verwenden Sie niemals chemische Reinigungsmittel, Alkohol oder Scheuermittel. Vermeiden Sie, dass Wasser ins Innere gelangt.

Ist es mit 12-V-Geräten kompatibel?

Ja, das Ladegerät kann 12 V (max. 1,5 A) liefern. Verwenden Sie es für Geräte, die eine 12-V-Stromversorgung benötigen, wie einige Router oder kleine Bildschirme. Überprüfen Sie die Polarität und den erforderlichen Strom.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung ist kostenlos als PDF auf der Website notice-facile.com oder auf der Website des Herstellers zum Download verfügbar. Sie können auch eine Übersetzung in Ihrer Sprache anfordern, indem Sie Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG 302277 Aplic

Mod.-Nr.: 302277/20200408SZ138

Table of contents

1. Deutsch .... 3
2. English 7
3. Français .... 10
4. Español....14
5. Italiano .... 18

GER: Aktuelle Informationen, Treiber, Bedienungsanleitungen und Datenblätter finden Sie auf www.ganzeinfach.de in unserem Download-Bereich.

Vielen Dank, dass Sie sich für ein Produkt von aplic entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Netzteil
  • 9 verschiedene Aufsätze
• Kurzanleitung

2. Technische Daten

Betriebsspannung 110-240V AC, 50/60Hz, 500mA
Ausgangsspannung in DC (einstellbar)		5,0V 6,0V 7,5V 9,0V 10,0V 12,0V 15,0V
max. Ausgangsstromstärke (bei eingestellter Spannung)		2,4A 2,0A 2,0A 2,0A 2,0A 1,5A 1,5A
Aufsätze	1x 5,5*2,1mm Hohlstecker-Aufsatz1x 5,5*2,5mm Hohlstecker-Aufsatz1x 4,0*1,7mm Hohlstecker-Aufsatz1x 3,0*1,0mm Hohlstecker-Aufsatz1x 3,5*1,35mm Hohlstecker-Aufsatz1x 2,5*0,7mm Hohlstecker-Aufsatz1x microUSB-Aufsatz1x miniUSB-Aufsatz1x USB-Female-Aufsatz					Polarität beachten!+ -

3. Funktionen

Mit dem aplic Universal-Netzteil haben Sie die Möglichkeit, verschiedene Geräte wie zum Beispiel Taschencomputer, Mini-TVs oder Smartphones in Betrieb zu nehmen oder aufzuladen. Die gewünschte Ausgangsspannung kann zwischen 5,0V und 15,0V in sieben verschiedenen Stufen ausgewählt werden. Achten Sie dabei bitte auf die Stromstärke der Geräte, die Sie an dem Netzteil betreiben möchten. Die maximal zulässige Stromstärke des Netzteils darf nicht überschritten werden!

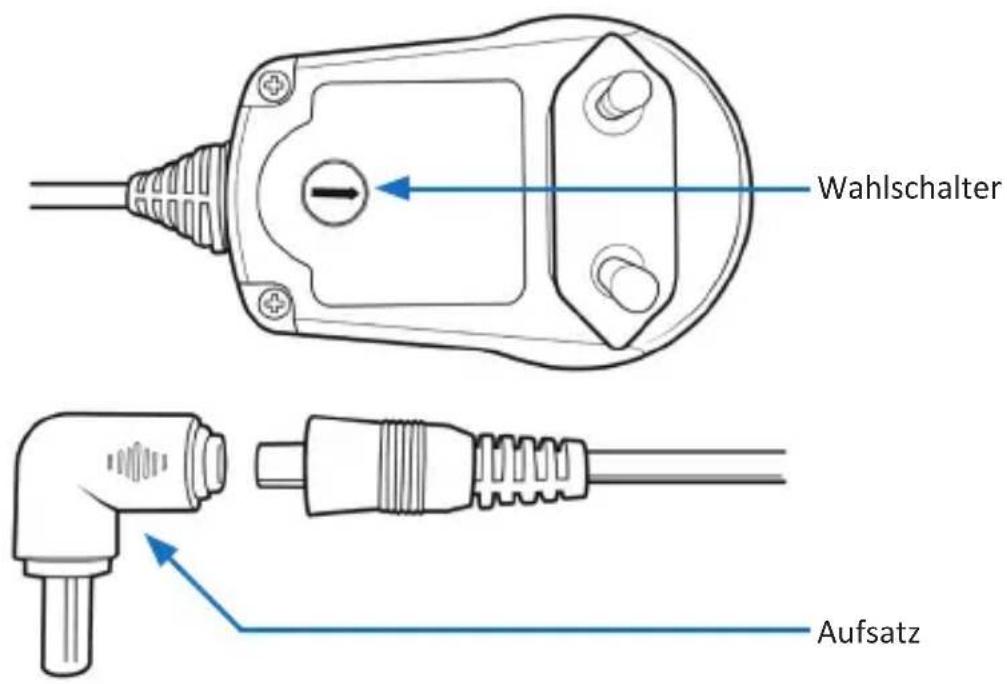

4. Produkt-Details

5. Anschluss und Bedienung

Kontrollieren Sie bei Erstinbetriebnahme des Gerätes nochmals die Unversehrtheit des Produkts bzw. der Bauteile sowie die Funktion. Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Stecken Sie den gewünschten Aufsatz auf den Ausgang des Netzteils. Stellen Sie im Anschluss die Ausgangsspannung des Netzteils auf der Unterseite ein. Beachten Sie hierfür Kapitel "6" in dieser Bedienungsanleitung. Achten Sie darauf, dass die eingestellte Spannung des Netzteils mit der des Typenschildes auf dem Endgerät übereinstimmt. Verbinden Sie anschließend das Netzteil mit einer ordnungsgemäß angeschlossenen Netzsteck-dose und schließen Sie das Netzteil mit einem Endgerät wie z.B. Smartphone oder Taschencomputer an.

Achtung! Prüfen Sie vor der Anwendung stets, ob die Netzspannung und die Polarität im vor geschriebenen Bereich liegt und korrekt ist.

6. Einstellen der Ausgangsspannung

Die Ausgangsspannung des Netzteils wird durch die Position des Wahlschalters auf der Unterseite des Netzteils ausgewählt. Sie können zwischen sieben verschiedenen Ausgangsspannungen wählen. Ziehen Sie das Netzteil unbedingt aus der Steckdose, sofern Sie die Spannung einstellen möchten. Drehen Sie mithilfe eines Schlitz-Schraubendrehers den Wahlschalter so, dass der Pfeil auf die gewünschte Ausgangsspannung zeigt (5,0V-15,0V).

7. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht für den Betrieb im freien zugelassen, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

8. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben.

Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 302277/20200408SZ138 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
