302277 - Cargador de batería Aplic - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de batería / Fuente de alimentación universal
Marca	Aplic
Modelo	302277
Alimentación	100-240 V CA, 50/60 Hz, 350 mA
Tensión de salida	5 V / 6 V / 7,5 V / 9 V / 10 V / 12 V / 15 V (ajustable)
Corriente de salida máxima	2,4 A (5 V), 2 A (6-10 V), 1,5 A (12-15 V)
Número de puntas incluidas	9
Tipos de puntas	Conectores huecos (5,5x2,1 ; 5,5x2,5 ; 4,0x1,7 ; 3,0x1,0 ; 3,5x1,35 ; 2,5x0,7), microUSB, miniUSB, USB hembra
Funciones principales	Permite alimentar y recargar diversos dispositivos electrónicos (teléfonos, tabletas, etc.) gracias a 9 puntas diferentes
Particularidades	Selector de tensión, protección contra sobrecargas
Dimensiones aproximadas	10 x 5 x 3 cm
Peso aproximado	150 g
Mantenimiento y limpieza	Limpiar con un paño seco; no usar productos químicos
Instrucciones de seguridad	No abrir, evitar la humedad, no cortocircuitar, usar solo en interiores
Piezas de repuesto y reparabilidad	Reparaciones exclusivamente por el fabricante; no hay piezas de repuesto disponibles
Información general	Manual disponible en varios idiomas (FR, DE, EN, ES, IT, etc.); número RAEE: DE 67896761

Preguntas frecuentes - 302277 Aplic

¿Cómo ajustar la tensión de salida?

Desconecte primero el cargador del enchufe. Use un destornillador plano para girar el selector situado en la parte inferior hasta que la flecha apunte a la tensión deseada (5 V a 15 V). Luego vuelva a conectar el cargador.

¿Qué puntas se incluyen?

El cargador viene con 9 puntas: seis conectores huecos de diferentes tamaños (5,5x2,1 mm, 5,5x2,5 mm, 4,0x1,7 mm, 3,0x1,0 mm, 3,5x1,35 mm, 2,5x0,7 mm), un microUSB, un miniUSB y un USB hembra.

¿Puedo usar este cargador para mi teléfono?

Sí, si su teléfono requiere una tensión entre 5 V y 15 V y una corriente que no supere 2,4 A. Seleccione la tensión adecuada (generalmente 5 V) y use la punta microUSB o USB hembra según el cable de su teléfono.

¿Cuál es la polaridad de las puntas?

La polaridad está indicada en el cargador. En general, el conductor central es positivo y el conductor exterior es negativo. Siempre verifique la polaridad de su dispositivo antes de conectar.

¿Cómo saber qué punta usar?

Elija la punta cuyo tamaño corresponda al conector de alimentación de su dispositivo. Si no está seguro, pruebe la punta que se inserta sin forzar. Consulte el manual de su dispositivo para conocer el tipo de conector.

¿Puedo usar este cargador en exteriores?

No, este cargador está diseñado para uso en interiores únicamente. Evite la humedad, el agua, la nieve y las temperaturas extremas. Úselo en un lugar seco y protegido de la intemperie.

¿Qué hacer si el cargador no funciona?

Verifique primero que la tensión de salida esté ajustada correctamente y que la punta esté bien insertada. Asegúrese de que el tomacorriente funcione. Si el problema persiste, no abra el aparato; contacte al servicio posventa o al fabricante.

¿Cómo limpiar el cargador?

Desconecte el cargador y límpielo con un paño seco y suave. Nunca use productos químicos, alcohol o limpiadores abrasivos. Evite que entre agua en el interior.

¿Es compatible con dispositivos de 12V?

Sí, el cargador puede suministrar 12 V (1,5 A máx.). Úselo para dispositivos que requieran alimentación de 12 V, como algunos routers o pantallas pequeñas. Verifique la polaridad y la corriente requerida.

¿Dónde puedo encontrar el manual completo?

El manual completo está disponible para descarga gratuita en formato PDF en el sitio notice-facile.com o en el sitio del fabricante. También puede solicitar una traducción a su idioma proporcionando su dirección de correo electrónico.

MANUAL DE USUARIO 302277 Aplic

ESP: En nuestra página web podrá encontrar toda la información actual de nuestros productos como los controladores, manual de usuario y las hojas de datos. Diríjase a www.ganzeinfach.de en el ícono de descargas (Downloads).

Gracias por escoger un producto de aplic. Para que pueda disfrutar durante mucho tiempo de su adquisición, le rogamos que lea atentamente las siguientes instrucciones de uso. Antes de ponerlo en marcha, compruebe que el producto suministrado no presenta defectos ni daños.

1. Volumen de suministro

• Bloque de alimentación
• 9 accesorios distintos
• Instrucciones de uso

2. Datos técnicos

Tensión de servicio 100-240 V		CA, 50/60 Hz, 350 mA
Tensión de salida CC (regulable)		5 V 6 V	7,5 V 9	V 10 V	12 V 1	5 V
Potencia de corriente de salida máx. (con la tensión seleccionada)		2,4 A 2	A 2 A 2	A 2 A 1	,5 A 1	5 A
Accesorios	• 1x conector hueco de 5,5*2,1 mm• 1x conector hueco de 5,5*2,5 mm• 1x conector hueco de 4,0*1,7 mm• 1x conector hueco de 3,0*1,0 mm• 1x conector hueco de 3,5*1,35 mm• 1x conector hueco de 2,5*0,7 mm• 1x accesorio microUSB• 1x accesorio miniUSB• 1x accesorio USB hembra

3. Funciones

Con la fuente de alimentación de corriente universal aplic podrá utilizar o cargar diversos aparatos como ordenadores de bolsillo, minitelevisores o teléfonos inteligentes. Con opción de seleccionar la tensión de salida deseada en siete niveles distintos entre 5 V y 15 V. Preste atención a la corriente de los aparatos que desea utilizar con la fuente de alimentación. ¡No supere la corriente máxima permitida de la fuente de alimentación!

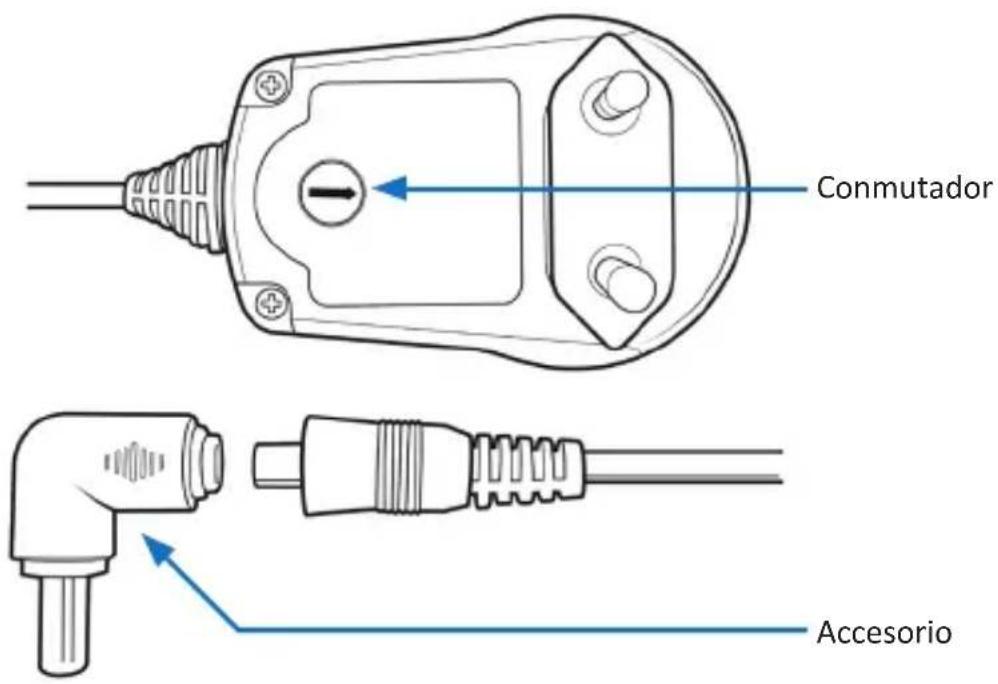

4. Detalles del producto

5. Montaje y manejo

Antes de la primera puesta en marcha, controle que los componentes del aparato estén intactos y que funcionen correctamente. Saque el aparato del embalaje y retire todo el material de embalaje. Inserte el accesorio deseado en la salida de la fuente de alimentación. Ajuste luego la tensión de salida de la fuente de alimentación en la parte inferior. Tenga en cuenta para ello el capítulo «6» de estas instrucciones de uso. Asegúrese que la tensión configurada de la fuente de alimentación coincida con la de la placa de características en el dispositivo final. Conecte luego la fuente de alimentación a una toma de corriente debidamente instalada y a un dispositivo final como un teléfono inteligente o un ordenador de bolsillo.

¡Atención! Comprueba antes del uso si la tensión de red y la polaridad se encuentran dentro del rango prescrito.

6. Configurar la tensión de salida

La tensión de salida de la fuente de alimentación se selecciona cambiando la posición del selector en la parte inferior de la misma. Podrá escoger entre siete tensiones de salida distintas. Desenchufe la fuente de alimentación siempre de la toma de corriente si desea configurar la tensión. Gire el selector con ayuda de un destornillador de ranura de modo que la flecha quede señalando la tensión de salida deseada (5 V-15 V).

7. Advertencias de seguridad y exoneración de responsabilidad

No intente abrir el dispositivo para realizar reparaciones o modificaciones. Evite el contacto con la red eléctrica. No produzca un cortocircuito en el producto. El dispositivo no admite la operación en exteriores, utilícelo solo en entornos secos. Protéjalo contra la humedad, el agua y la nieve. Manténgalo protegido de las altas temperaturas. No lo someta a cambios de temperatura repentinos o fuertes vibraciones porque esto puede dañar las partes electrónicas. Antes del uso del dispositivo, compruebe si hay daños. No debe usarse el dispositivo, si ha recibido golpes o ha sido dañado de alguna forma. Cumpla con las determinaciones y limitaciones nacionales. No use el dispositivo para usos diferentes de los que ha sido creado. Este producto no es un juguete. Consérvelo fuera del alcance de los niños o de personas con las capacidades físicas disminuidas. Cualquier reparación o cambio en el dispositivo que no haya sido llevada a cabo por el proveedor da lugar a la rescisión de los derechos de garantía. El dispositivo solo debe ser utilizado por personas que han leído y entendido este manual. Las especificaciones del dispositivo pueden cambiarse sin que sea necesario realizar un aviso previo.

8. Indicaciones de eliminación

Los dispositivos eléctricos y electrónicos no deben eliminarse con los residuos domésticos según la directiva europea WEEE. Los componentes deben reciclarse o eliminarse por separado porque una eliminación indebida de las piezas tóxicas y peligrosas puede dañar de forma significativa el medio ambiente. Como usuario, está obligado por la ley de dispositivos eléctricos y electrónicos a reenviar de forma gratuita los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, al punto de venta o al punto de recogida público especificado. La legislación de cada país tiene sus propias disposiciones al respecto. El símbolo en el producto, en el manual de instrucciones o en el embalaje indica estas determinaciones. Gracias a este tipo de separación de los materiales, aprovechamiento y eliminación de dispositivos antiguos se realiza una aportación importante al medio ambiente.

Directiva WEEE: 2012/19/UE Número de registro WEEE: DE 67896761

La empresa WD Plus GmbH declara por la presente que el aparato 302277/20200408SZ138 satisface los requisitos esenciales y el resto de disposiciones pertinentes. Solicite una declaración de conformidad completa en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover (Alemania)
