BEDIENUNGSANLEITUNG TF 1900 EINHELL

1. Gerätebeschreibung

(siehe Bild 1)

1. Fontäne
2. Speicheranschluss
3. Filtergehäuse

2. Technische Daten

Typ TF 1900
Netzanschluß 230V ~ 50Hz
Leistungsaufnahme 26 W
Fördermenge max. 1900 l/h
Förderhöhe max. 1,75m
Eintauchtiefe 3 m
Fontänenhöhe mit Stufenfontäne max. 1,15 m
Für Teichvolumen bis 5000 l
Art.-Nr.: 36.061.10

3. Pumpe

Leistungsfähige Universal-Tauchmotorpumpe für den Dauereinsatz im Gartenteich.

-Ölloser Motor
●hermetisch in Gießharz vergossener Stator
●wasserumspülter Permanent-Magnetrotor

4. BIOCELL Ansaugfilter

Der Ansaugfilter der Teichfilter arbeitet mit BIOCELL Filtereinsatz. BIOCELL ist ein spezielles Material für eine natürliche, biologische Reinigung des Wassers. Während normale, mechanische Filter nur Schmutzteilchen, wie beispielsweise Pflanzenreste, tote Insekten usw. zurückhalten können, werden bei der biologischen Filterung Schmutz und auch Trübstoffe abgebaut. Dies geschieht durch salpeterbildende Bakterien. BIOCELL, ein speziell für die biologische Filterung entwickeltes, poröses Material, bietet diesen Bakterien ideale Bedingungen für die Vermehrung. Im BIOCELL - Filter werden die giftigen, organischen Substanzen umgewandelt in natürliche Pflanzennahrung. Ein natürlicher Prozeß, der in besonderem Maße zum biologischen Gleichgewicht im Gartenteich beiträgt.

m

5. Sicherheitshinweise

Ein Stromschlag kann lebensgefährlich sein, darum sind unbedingt folgende Hinweise zu beachten:

●Die Pumpe darf nur an einer ordnungsgemäßen Schutzkontaktsteckdose betrieben werden.
●Die Benutzung der Pumpe in Schwimmbecken, Gartenteichen und Springbrunnen und deren Schutzbereich ist nur zulässig, wenn die Elektroinstallation nach VDE 0700 Teil 702 und Teil 738 errichtet ist: Fehlerstromschutzschalter (FI-Schaltung) mit 30mA bzw. 10mA Fehlerstrom. Bitte fragen Sie Ihren Elektrofachmann.

Achtung! Die Pumpe darf nicht betrieben werden, wenn sich Personen im Becken aufhalten.

●Pumpen mit 3m Netzleitung sind nur für den Betrieb innerhalb von Gebäuden zulässig. Pumpen mit 10m Netzleitung mind. H05RN-F sind für den Betrieb außerhalb von Gebäuden vorgeschrieben.

●Vor jeder Wartungsarbeit den Netzstecker ziehen.

- Sollte das Pumpenkabel oder der Stecker beschädigt sein, so darf das Kabel nicht repariert werden! Die Pumpe darf nicht mehr betrieben werden.

D

●Die Förderung von aggressiven Flüssigkeiten sowie die Förderung von abrasiven (schmiergelwirkenden) Stoffen ist auf jeden Fall zu vermeiden.
●Die Pumpe niemals freihängend an die Druckleitung oder an der stromführenden Leitung aufhängen, sondern an der extra dafür vorgesehenen Ringöse.
●Die Pumpe ist vor Frost zu schützen.
- Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.
●Die Verwendung von Leitungsnetzen, Verlängerungs- oder Anschlußleitungen, Adaptern ohne Schutzkontakt ist nicht zulässig.

6. Inbetriebnahme

Die Inbetriebnahme muß unter Beachtung der oberen Sicherheitsvorschriften erfolgen. Stellen sie den Teichfilter auf eine waagrechte, vom Beckengrund erhöhte Fläche (verhindert übermäßige Verschmutzung durch Bodenschlamm). Der Teichfilter darf nicht außerhalb des Wassers betrieben werden.

7. Fontänenbetrieb

Es bestehen 3 Anwendungsmöglichkeiten:

●Nur Stufenfontäne
●Stufenfontäne in Verbindung mit dem Wasserspeieranschluß für Wasserspiele
●Nur der Wasserspeieranschluß für Wasserspiele

Betrieb nur mit Stufenfontäne: (siehe Bild 2)

Beim Einbau des Teichfilters in den Teich ist darauf zu achten, daß der Fontänenkopf über den Wasserspiegel hinausragt. Wird nur die Stufenfontäne genützt müssen Sie den Absperrhahn (A) des Speieranschlusses ein viertel Drehung im Uhrzeigersinn drehen, damit dieser geschlossen wird.

Betrieb der Stufenfontäne und des Wasserspeieranschlusses: (siehe Bild 2)

Der Einbau des Teichfilters erfolgt wie oben beschrieben. Am Wasserspeieranschluß können Sie zusätzlich Wasserspiele mit einem Schlauch-Innen ∅ 9mm oder ∅ 13mm anschließen Der Speieranschluß kann durch drehen des Absperrhahnes gegen den Uhrzeigersinn geöffnet werden.

Betrieb nur mit Wasserspeieranschlusses: (siehe Bild 3)

Hierbei muß der gesamte Anschluß (B) um 90° gedreht werden. Somit fließt das gesamte Wasser über den Speieranschluß und nichts über die Fontäne.

8. Wartung

• Für eine lange Lebensdauer und ununterbrochenen Betrieb empfehlen wir eine regelmäßige Kontrolle und Pflege.
• Bei kalkhaltigen Wasser die rotierenden Teile der Pumpe in bestimmten Abständen reinigen.
• Bei nachlassender Förderhöhe oder Förderleistung muß der Filter mit lauwarmen Wasser gereinigt werden.

Der Filter wird wie folgt ausgebaut: (siehe Bild 1 und 4)

1. Entfernen Sie die Fontäne. (Bild 1 / Pos. 1)
2. Durch entgegengesetztes ziehen an den Öffnungslaschen (Bild 4) am Filtergehäuse kann dieses geöffnet werden.
3. Der BIOCELL Filter kann entnommen werden.
4. Reinigen Sie den BIOCELL Filter unter fließendem Wasser.
5. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

9. Sonderzubehör

Filtereinsatz für Teichfilter TF 1900

1 BIOCELL-Rundfiltereinsatz für die natürliche, biologische und mechanische Reinigung des Wassers

Art.-Nr. : 36.075.05

GB

1. Layout

2. Technische gegevens

Artikelnr. : 36.075.05

E

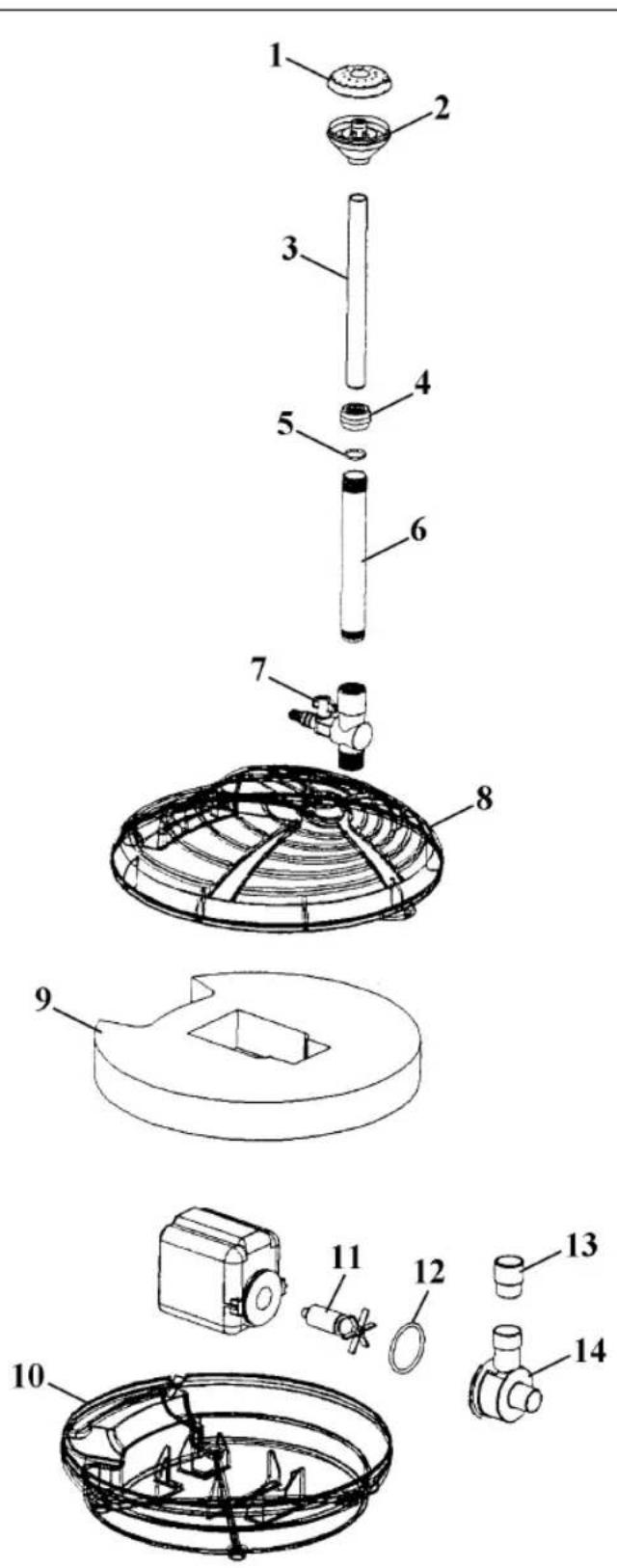

Ersatzteilzeichnung TF 1900 Art.-Nr.: 36.061.10; I.-Nr.: 01010

Ersatzteillisten TF 1900 Art.Nr.: 36.061.10 I-Nr.: 01010

Pos.	Bezeichnung Ersatzteil-Nr.
01	Fontänendeckel 2-stufig 41.725.40.01
02	Fontänenaufsatz	41.725.40.02
03	Fontänenrohr 15mm 41.725.40.03
04	Arretiermutter	41.725.40.04
05	O-Ring	41.725.40.05
06	Fontänenrohr 20mm 41.725.40.06
07	Speierhahn	41.723.60.09
08	Filtergehäuseoberteil 36.061.10.01
09	Filtereinsatz 36.075.05.02
10	Filtergehäuseunterteil 36.061.10.03
11	Rotor 36.061.10.04
12	Dichtring 36.040.80.07
13	Adapter 36.061.10.05
14	Pumpenkopf 36.061.10.06

D	GB	F	NL	E	P
EG KonformitätserklärungDer Unterzeichnende erklärt im Namen der Firma	EC Declaration of ConformityThe Undersigned declares, on behalf of	Déclaration de Conformité CELe soussigné déclare, au nom de	EC ConformiteitsverklaringDe ondertekenaar verklaart in naam van de firma	Declaracion CE de ConformidadPor la presente, el abajo firmante declara en nombre de la empresa	Declaração de conformidade CEO abaixo assinado declara em nome da empresa
HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar
daß die	that the	que	dat de	que el/la	que
Maschine/Produkt	Machine / Product	la machine / le produit	machine/produkt	máquina/producto	a máquina/o produto
Teichfilter Pond Fi	ter Filtre pour pièce d'eau	Vijverfilter		Filtro para lago de jardín
Marke	produced by:	du fabricant	merk	marca	marca
Einhell®
Typ	Type	Type	type	tipo	tipo
TF 1900
der☑EG Niederspannungs-richtlinie 73/23 EWG☑EG Richtlinie Elektromagnetische Verträglichkeit 89/336 EWG mit Änderungen entspricht.	is in accordance with the☑EC Directive regarding low-voltage equipment 73/23 EEC;☑EC Directive regarding electromagnetic compatibility 89/336 EEC, as amended.	correspond(ent) à la☑Directive CE relative aux basses tensions 73/23 CEE;☑Directive CE relative à la compatibilité électromagnétique 89/336 CEE avec les modifications y apportées.	– serienummer op het produkt-conform de volgenderichtlijnen is:☑EG laagspanningsrichtlijn 73/23 EWG☑EG richtlijn Elektromagnetische compatibilititeit 89/336 EWG met wijzigingen	– No. de serie en el producto:satisface las disposiciones pertinentes siguientes:☑Disposición de baja tensión de la CE 73/23 CEE☑Disposición de la compatibilidad electro-magnética de la CE 89/336 CEE con modificaciones.	– cujo número de série encontra-se no produto - corresponde à☑Directiva da CE de baixa tensão 73/23 CEE☑Directiva da CE de compatibilidade electro-magnética 89/336 CEE, com alterações
EN 60335-1; EN 60335-2-41/A1; EN 55104; EN 55014; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den12.01.01	Landau/Isar, (date)12.01.01	Landau/Isar, (date)12.01.01	Landau/Isar, datum12.01.01	Landau/Isar12.01.01	Landau/Isar12.01.01
WeichselgartnerProdukt-Management	WeichselgartnerProdukt-Management	WeichselgartnerProdukt-Management	WeichselgartnerProdukt-Management	WeichselgartnerProdukt-Management	WeichselgartnerProdukt-Management

Archivierung / For archives: TF-0777-31-4181400-E

S	FIN	N	GR	I	DK
EC KonformitetsförklaringUndertecknad förklarar ifirmans	EC YhdenmukaisuusilmoitusAllekirjoittanut ilmoittaa yhtiön	EC KonfirmitetserklæringUndertegnede erklærer på vegne av firma	EC Δήλωση περι της ανταπόκρισηςΟ υπγράφων δηλώνει εν ονόματι της εταιρίας	Dichiarazione di conformità CEIl sottoscritto dichiara in nome della ditta	EC Overensstemmelses-erklæringUndertegnede erklærer på vegne af firmaet
HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar
namn, att	nimissä että	at	óτι η	che la	at
maskinen/produkten	kone/tuote	Maskin/produkt	μηχανή / το προϊόν	macchina/prodotto	maskine/produkt
Dammfilter				Filtro da laghetto per giardino
märke	merkki	Merke	uáρκα	marca	mærke
Einhell®
typ	typpi	Type	túπος	tipo	type
TF 1900
– serienummer på produkten - motsvararEU riktlinje för lågspänning73/23 EWGEU riktlinje för elektromagnetisk kompatibilitet89/336 med ändringar	– tuotteen valmistusnumero - vastaaEU-pienjänitedirektiiviä73/23 EWGEU-direktiiviä 89/336 EWG(johon on tehty muutoksia) ja joka koskee sähkömagn-eettista mukautuvuutta (EMI)	– Serienumer på produktet – tilfredsstiller følgende retningslinjer:EU Lavspennings-retningslinje 73 / 23 EWGEU Ratingslinje for elektromagnetisk kompatibilitet 89/336 EWGmed endringer,	– Αριθμός σειράς πάνω στο προϊόν – ανταποκρίνεται στηνκατευθυντήρια γραμμή χαμηλής τασεως της Ευρωπαικής Κοινότητας 73/ 23/ EOKκατευθυντήρια γραμμή ηλεκτροναγνητικής ανεκτικότητας της Ευρωπαικής Κοινότητας 89/ 336/ EOK με αλλαγές.	– numero di serie sul prodotto - corrispondeJalla Direttiva CE sulla bassa tensione 73/23 CEEJalla Direttiva CE sulla compatibilità elettromagnetica 89/336 CEE con modifiche	– Serienummer på produktet - opfylderEU-lavspændingsdirektiv73/23/E∅FEU-direktiv vedr.elektromagnetisk stoj (EMC)89/336/E∅F med ændringer.
EN 60335-1; EN 60335-2-41/A1; EN 55104; EN 55014; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den12.01.01WeichselgartnerProdukt-Management	Landau/Isar12.01.01WeichselgartnerProdukt-Management	Landau/Isar, den12.01.01WeichselgartnerProdukt-Management	Landau/Isar, στις12.01.01WeichselgartnerProdukt-Management	Landau/Isar,12.01.01WeichselgartnerProdukt-Management	Landau/Isar, den12.01.01WeichselgartnerProdukt-Management

① CERTIFICATO DI GARANZIA EINHELL

Wir gewähren Ihnen ein Jahr Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH · International Service Center

Ersatzteil-Abt.: Telefon [phone] • Telefax (0 99 51) 52 50

Reparatur-Abt.: Telefon [phone] • Telefax (0 99 51) 26 10

Technische Kundenberatung: Telefon [phone]

A Einhell & Wieshofer

Mühlgasse 1

A-2353 Guntramsdorf

CHFubag International

Schlachthofstraße 19

CH-8406 Winterthuer

GB Hans Einhell AG, UK Branch

Technische Änderungen vorbehalten
