BEDIENUNGSANLEITUNG SPU 50 Niro EINHELL

Art.-Nr.: 41.717.60 SPU 20 NIRO

Art.-Nr.: 41.721.70 SPU 50 NIRO

Art.-Nr.: 41.723.80 SPU 70 NIRO

Art.-Nr.: 41.723.70 SPU 100 NIRO

1. Lieferumfang

1 Springbrunnenpumper mit BIOCELL Filtrereinsatz
1 mehrstrahlige Stufenfontäne
1 Speieranschluß
1 12 Doppelnippel (nur bei SPU 50 Niro und SPU 70 Niro)

2. Technische Daten

Typ	SPU 20 NIRO	SPU 50 NIRO	SPU 70 NIRO	SPU 100 NIRO
Netzanschluß 230V ~ 50Hz	230V ~ 50Hz 230V	~ 50Hz 230V ~ 50Hz
Leistungsaufnahme 12 W 2	27 W 65 W 74 W
Fördermenge max. 780 l/h	1900 l/h 2700 l/h 3500 l/h
Förderhöhe max. 1,4 m 1,75 m 2,65 m 2,8 m
Eintauchtiefe 3 m 3 m 3 m 3 m
Fontänenhöhe mit Stufenfontäne max. 0,85 m	1,1 m 1,7 m 2,3 m
Art.-Nr.:	41.717.60	41.721.70	41.723.80	41.723.70

3. Pumpe

Leistungsfähige Universal-Tauchmotorpumpe für den Dauereinsatz im Gartenteich.

Olloser Motor
-hermetisch in Gießharz vergossener Stator
wasserumsplüter Permanent-Magnetrotor

4. BIOCELL Ansaugfilter

Der Ansaugfilter der Springbrunnenpumpere arbeitet mit BIOCELL Filtrereinsatz. BIOCELL ist ein spezielles Material für eine natürliche, biologische Reinigung des Wassers. Wahrend normale, Mechanische Filter nur Schmutzteilchen, wie beispiselsweise Pflanzenrechte, tote Insekten usw. zusückhalten konnen, werden bei der biologischen Filterung Schmutz und auch Trübstoffe abgebaut. Dies geschieht durch salpeterbildende Bakterien. BIOCELL, ein speziell für die biologische Filterung entwickeltes, poröses Material, bietet diesen Bakterien ideale Bedingungen für die Vermehrung. Im BIOCELL - Filter werden die giftigen, organischen Substanzen umgewandelt in natürliche Pflanzennahrung. Ein natürlicher Prozeß, der in besonderem Maße zum biologischen Gleichgewicht im Gardenteich beiträgt.

5. Sicherheitshinweise

Ein Stromschlag kann lebensgefährlich sein, darum sind unbedingt folgende Hinweise zu beachten:

Die Pumpearfur an einer ordnungsgemaben Schutzkontaktsteckdose betrieben werden.
Die Benutzung der Pumpe in Schwimmbecken, Gartenteichen und Springbrunnen und deren Schutzbereich ist nur zulässig, wenn die Elektroinstallation nach VDE 0700 Teil 702 und Teil 738 errecht ist: Fehlerstromschutzschalter (FI-Schaltung) mit 30mA bzw. 10mA Fehlerstrom.itte Fragen Sie ihren Elektrofachmann.

Achtung! Die Pumpearfnd nicht betrieben werden, wenn sich Personen im Becken aufhalten.

• Pumpen mit 3m Netzleitung sind nur für den Betrieb innerhalb von Gebäuden zulässig. Pumpen mit 10m Netzleitung mind. H05RN-F sind für den Betrieb außerhalb von Gebäuden vorgeschrieben.
• Vor jeder Wartungsarbeit den Netzsteckerziehen.
• Sollte das Pumpenkabel oder der Stecker beschädigt sein, soarf das Kabel nicht repariert werden! Die Pumpearf nicht mehr betriebenen werden.

Die Forderung von aggressiven Flüssigkeiten sowie die Forderung von abrasiven (schmiergel-wirkenden) Stoffen ist auf jeder Fall zu vermeiden.
Die Pumpe niemals freiängend an die Druckleitung oder an der stromfuhrenden Leitung aufhängen, sondern an der extra dafür vorgesehenen Ringose.
Die Pumpe ist vor Frost zu schätzen.
Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.
Die Verwendung von Leitungsnetzen, Verlangerungs- oder Anschlußleitungen, Adaptern ohne Schutzkontakt ist nicht zulässig.

6. Inbetriebnahme

Die Inbetriebnahme muß unter Beachtung der oberen Sicherheitsvorschriften erfolgen.
Stellen sie die Pumpe auf eine waagrechte, vom Beckengrund erhöhte Fläche (verhindert übermäßige Verschmutzung durch Bodenschlamm).
Die Pumpearficht nicht außerhalb des Wassers betrieben werden.

7. Fontänenbetrieb

Es bestehen 3 Anwendungsmöglichkeiten:

Nur Stufenfontane
Stufenfontäne in Verbindung mit dem Wasserspeieranschluß für Wasserspiele
Nur der Wasserspieeranschluß für Wasserspiele

Betrieb nur mit Stufenfontäne: (siehe Bild 1)

Beim Einbau der Pumpe in den Teich ist darauf zu achten, daß der Fontänenkopf über den Wasserspiegel hinausragt. Wird nur die Stufenfontäne genützt,müssen Sie den Absperrhahn (A) des Speieranschlusses ein viertel Drehung im Uhrzeigersinn drehen,damit dieser geschlossen wird.

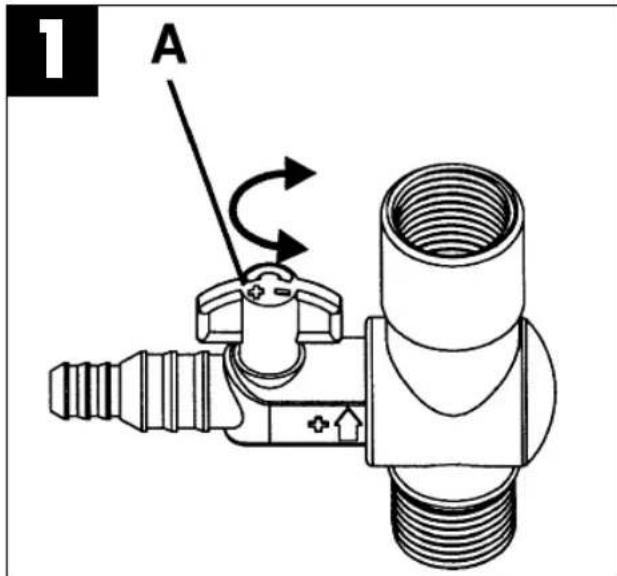

Betrieb der Stufenfontäne und des Wasserspeieranschlusses: (siehe Bild 1)

Der Einbau der Pumpe erfolgt wie oben beschrieben. Am Wasserspeieranschluß konnen Sie zusätzlich Wasserspiele mit einem Schlauch-Innen 9mm oder 13mm anschließen Der Speieranschluß kann durch drehen des Absperrhahnes (A) gegen den Uhrzeigersinn geöffnet werden.

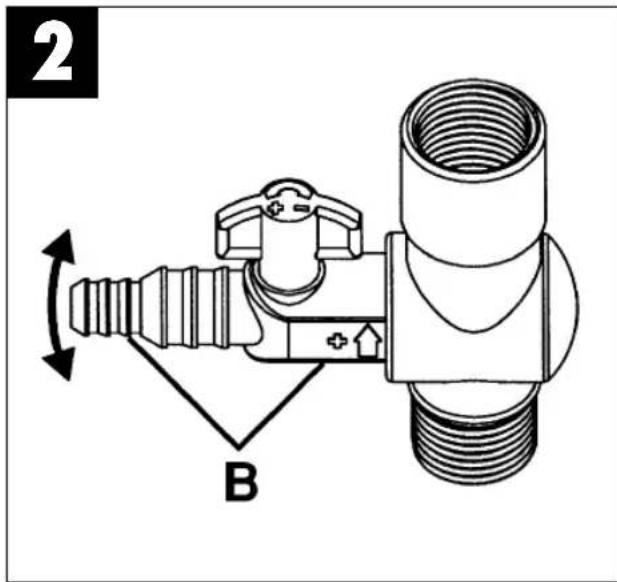

Betrieb nur mit Wasserspeieranschlusses: (siehe Bild 2)

Hierbei muß der gesamte Anschluß (B) um 90^ gedreht werden. Somit fließt das gesamte Wasser über den Speieranschluß und nichts über die Fontäne.

8. Wartung

Fur eine lange Lebensdauer und ununterbrochenen Betrieb empfehlen wir eine regelmäßige Kontrolle und Pflege.
- Bei nachlassender Forderhöhe oder Forderleistung muß der Filter mit lauwarmen Wasser gereinigt werden.
- Bei kalkhaltigen Wasser die rotierenden Teile der Pumpe in bestimmten Abständen reinigen.

GB

1. Items supplied

2. Technische gegevens

Type SPU 20 NIRO SPU 50	NIRO SPU 70 NIRO	SPU 100 NIRO
Netaansluiting 230 V ~ 50 Hz 230 V ~ 50 Hz 230 V ~ 50 Hz 230 V ~ 50 Hz
Opgenomen vermogen 12	W 27 W 65 W 74 W
Debiet max. 780l/h 1900 l/h	2700 l/h 3500 l/h
Opvoerhoogte 1,4 m 1,75 m	2,65 m 2,8 m
Indompeldiepte 3 m 3 m 3 m	m 3 m
Fonteinhoogte met trapfontein max. 0,85 m 1,1	m 1,7 m 2,3 m
Artikelnr. 41.717.60 41.721.70 41.723.80 41.723.70

3. Pomp

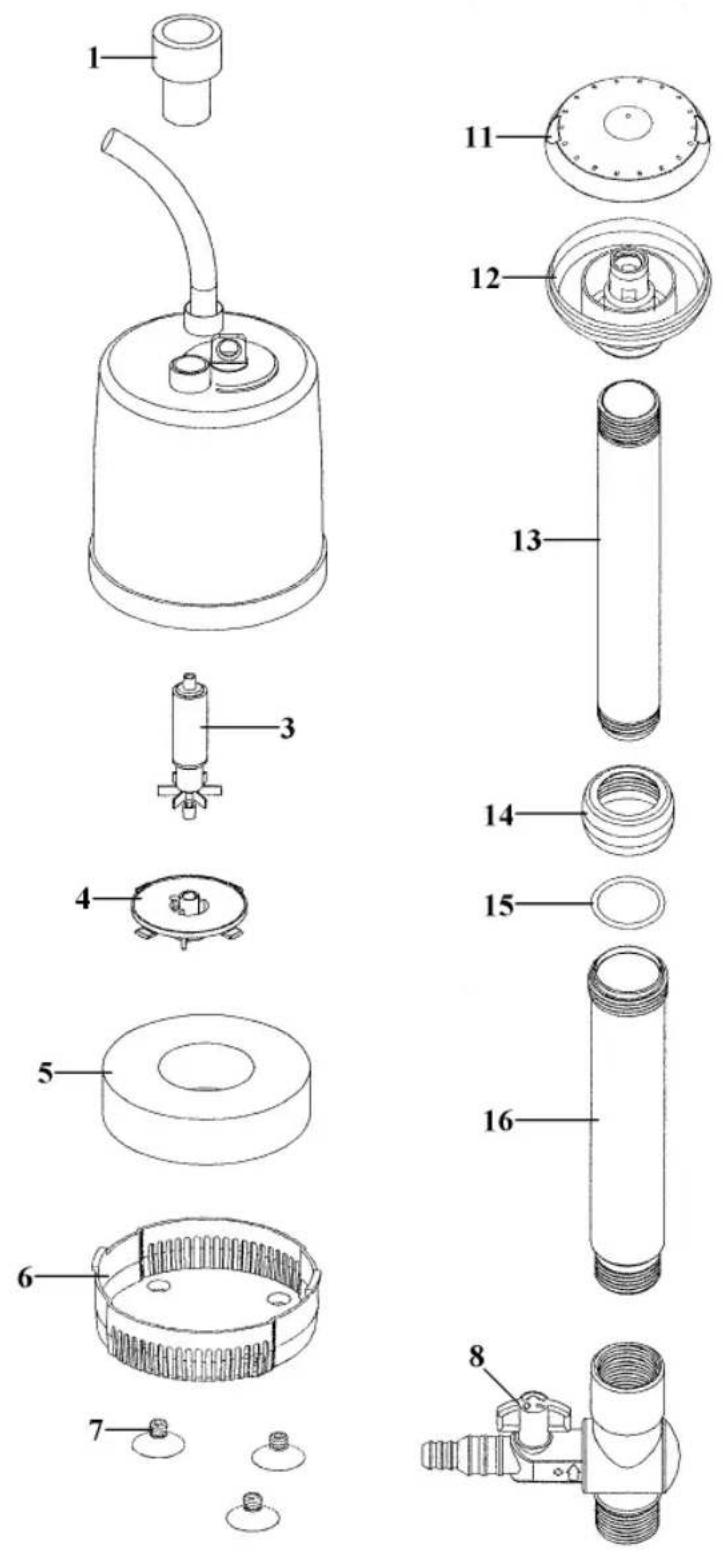

Ersatzteilzeichnung SPU 20 NIRO, SPU 50 NIRO, SPU 70 NIRO, SPU 100 NIRO

Ersatzteillisten

	SPU 20 NIRO SPU Art.-Nr.: 41.717.60 I-Nr.: 91027 I-Nr.: 9	50 NIRO SPU 70 NIRO Art-Nr.: 41.721.70 I-Nr.: 91027 I-Nr.: 9	SPU 100 NIRO Art-Nr.: 41.723.80 Art-Nr.: 91019	1.723.70
Pos. Bezeichnung Ersatzteil-Nr. Ersatzteil-Nr. Ersatzteil-Nr.
01 Fontänenadapter 41.717.60.06 41.721.70.01 41.721.60.01 36.06 2.40.04
03 Rotor komplett 41.717.60.02 41.721.70.04 41.723.80.02 41.723.60.03
04 Flügelraddeckel 41.717.60.03 41.721.70.03 41.721.70.03 41.723.60.07
05 Filtrereinsatz 41.717.60.04 41.721.70.05 41.721.70.05 41.721.70.05 5
06 Ansaugdeckel 41.717.60.08 41.723.80.04 41.723.80.04 4
07 Saugnapf 41.723.60.08 41.723.60.08 41.723.60.08 4
08 Speierhahn 41.723.60.09 41.723.60.09 41.723.60.09 4
11 Fontänendeckel 41.725.40.01 41.725.55.01 41.725.55.01 41.725.55.01 4
12 Fontänenaufsatz 41.725.40.02 41.725.55.02 41.725.55.02 41.725.55.02 41.725.55.02 4
13 Fontänenrohr	41.725.40.04 41.725.55.03 41.725.55.03 41.725.55.03 41.725.55.03 4			41.725.40.06
14 Arretiermutter 41.725.40.04 41.725.55.03 41.725.55.03 41.725.55.03 4
15 O-Ring 41.725.40.05 41.725.55.04 41.725.55.04 41.725.55.04 4
16 Fontänenrohr 41.725.40.06 41.725.55.05 41.725.55.05 41.725.55.05 4

D	GB	F	NL	E	P
EG KonformitätserklärungDer Unterzeichnende erklär imNamen derFirma	EC Declaration of ConformityThe Undersigned declares, onbehalf of	Déclaration de Conformité CELe soussigné déclare, au nomde	EC ConformiteitsverklaringDe ondertekenaar verkaart innaam van defirma	Déclaración CE deConformidadPor la presente, el abajofirmande declara en nombre delapresa	Déclaração de conformidadeCEO abaiixo assinado declar emnome daEmpresa

HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar

daß die	that the	que	dat de	que el/la	que
Maschine/Produkt	Machine / Product	la machine / le produit	machine/produkt	máquina/producto	a máquina/o produits
Springbrunnenpumpe Fountain	Pompe à fontaine jaillissante	Fonteinpomp Bomba	para surtidor Bomba para	repuxo
Marke	produced by:	du fabricant	merk	marca	marca

Einhall®

SPU 20 NIRO; SPU 50 NIRO; SPU 70 NIRO; SPU 100 NIRO

der ×EG Niederspannungs-richtlinie 73/23 EWG	- Serial number specified on the product - is in accordance with the	- no. série indiqué sur le produit - correspond(ent) à la	- serienummer op het produit-conform de volgende richtlijnen is:	- No. de série en el producto:satisface las disponecionespertinentes sugientes:	- cujo número de sérieencontra-se no produits -corresponde à
×EG Richtlinie Elektromagnetische Verträglichkeit89/336 EWG mitÄnderungen entspricht.	×EC Directive regarding low-voltage equipment73/23 EEC;×EC Directive regarding electromagnetic compatibility89/336 EEC, as amended.		×EG laagspanningsrichtlijk73/23 EWG×EG richtlijn Elektromagnetische compatibilititeit89/336 EWG met wijzigingen	×Dispositionde bajo tensionde la CE 73/23 CEE×Dispositionde lacompatibilitad electro-magnética de la CE 89/336CEE con modificaciones.	×Directiva da CE de baixatensão 73/23 CEE×Directiva da CE de compatibilidade electro-magnética 89/336 CEE, comalterações

EN 60335-2-41/A1; EN 55104; EN 55014; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 30.9.1999	Landau/Isar, (date) 30.9.1999	Landau/Isar, (date) 30.9.1999	Landau/Isar, datum 30.9.1999	Landau/Isar 30.9.1999	Landau/Isar 30.9.1999
Weichselgartner Produkt-Management	Weichselgartner Produkt-Management	Weichselgartner Produkt-Management	Weichselgartner Produkt-Management	Weichselgartner Produkt-Management	Weichselgartner Produkt-Management

Archivierung / For archives: SPU 20: SPU-0278-11-854-E; SPU 50: SPU-0251-10-854-E; SPU 70: SPU-0279-11-854-E; SPU 100: SPU-0653-26-418140-E

S	FIN	N	GR	1	DK
EC Konformitetsförklaring Undertechnad förklarari firmans	EC Yhdenmukaisuusilmoitus Allekirjoittanut ilmoittaaytön	EC Konfirmitetserklaging Undertegnede erklarer på vegne av firma	EC Δηλωση περι Πης ανταπόκριαηςΟ Μυγράφων δηλύνει ενούμαι Πης εταρίας	Dichiarazione di conformità CEIl sottoscritto dichiara in nome della ditta	EC Overensstammelses-erklæring Undertegnede erklærer på vegne af firmaet
HANS EINHELL AG·Wiesenweg 22·D-94405 Landau/Isar
namn, att	nimissä että	at	óti η	che la	at
maskinen/produkten	kone/tuote	Maskin/produk	μηχavή / to προίν	macchina/prodotto	maskine/produk
Springbrunnpump suiikulähteen pumppu Fontenepumpe		pumpe	Avτλía σιντριθαίου	Pompa per fontana Springsvandspumpe
märke	merkki	Merke	uáρka	marca	mærke
Einholl®
typ	typpi	Type	túntoç	tipò	type
SPU 20 NIRO; SPU 50 NIRO; SPU 70 NIRO; SPU 100 NIRO
-serienummer på Produkten - motsvarar	- tuotteen valmistusnummer - vastaa	-Serienummer på produit - tilfredsstiller folgende retningslinjer:	-Aρεμος σεμράς πάνω στο προίν - ανταπόκρíνεια Οτην	-numero di série sul prodotto - corrisponde	-Serienummer på produit - opfylder
üEU riktlinje für lagspänning 73/23 EWG	üEU-pienjänitedirektiviä 73/23 EWG	üEU Lavspennings- retningslinje 73 / 23 EWG	ⓧkateuθυντίρia γραμή χαμήκτοδειας ΠΤΕ Ευρμαίκης Koivóντητας 73/23/EOK	üalla Direttiva CE sulla Bassa tensione 73/23 CEE	üEU-lavspændingsdirektiv 73/23/EØF
üEU riktlinje für elektromagnetisk kompatilitet 89/336 med änderingar	üEU-direktiviä 89/336 EWG (johon on tehty muutoksia) ja joka koskee sähkömn-g eettista mukautuvuutta (EMI)	üEU Ratingslinje for elektromagnetisk kompatilitet 89/336 EWG med endringer,	ⓧkateuθυντίρia γραμή ηλεκτρογαντινηκης ανεκτοδιτας ΠΤΕ Ευρμαίκης Koivóντητας 89/336/EOK με αλλαές.	üalla Direttiva CE sulla compatibilità elettromagnetica 89/336 CEE con modifiche	üEU-direktiv vedr. elektromagnetisk staj (EMC) 89/336/EØF med änderinger.
EN 60335-2-41/A1; EN 55104; EN 55014; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den 30.9.1999	Landau/Isar 30.9.1999	Landau/Isar, den 30.9.1999	Landau/Isar, στις 30.9.1999	Landau/Isar, I" 30.9.1999	Landau/Isar, den 30.9.1999
Weichselgartner Produkt-Management	Weichselgartner Produkt-Management	Weichselgartner Produkt-Management	Weichselgartner Produkt-Management	Weichselgartner Produkt-Management	Weichselgartner Produkt-Management
Archivierung / For archives: SPU 20: SPU-0278-11-854-E; SPU 50: SPU-0251-10-854-E; SPU 70: SPU-0279-11-854-E; SPU 100: SPU-0653-26-418140-E

CERTIFICATO DI GARANZIA EINHELL

Wir gewähren Ohnen ein Jahr Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsehler am Gerat, die nachweisbar auf mangelhafte Ausführung oder Materialiefher zurückzuführen sind. Die dazu benotigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieh sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlangert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sichitte an.

ISC GmbH · International Service Center

Eschenstraße 6 · D-94405 Landau/Isar (Germany)

Ersatzteil- und Reparatur-Abt.: Telefon [phone] • Telefax (0 99 51) 26 10 und 52 50

Technische Kundenberatung: Telefon [phone]

Einhell & Wieshofer

Muhlasse 1

A-2353 Guntramsdorf

CHFubag International

Schlachthofstraße 19

CH-8406 Winterthuer

GB Hans Einhell AG, UK Branch

Technische Änderungen vorbehalten
