BEDIENUNGSANLEITUNG FR 755 & FR755 PHILIPS

Allgemeine Informationen

Lieferumfang 64

Wartung 64
Aufstellung 64
Umweltinformationen 64
Warenzeichen Anerkennung 64

Bedienelemente 65

Fernbedienung

Verwendung der Fernbedienung 66
TastenderFernbedienung. 67

Anschlisse 68

Anschlüsse

Audioanschluss 69
System Kontrollbus, CINEMA LINK. 70
Video Anschlisse (nur FR 755) 70
Netzbetrieb 71
Lautsprecheranschlüsse 71
TV als Center Laufsprecher. 71
Antennenanschlüsse 71

Aufbau der Anlage

Positionierung der Laufsprecher 72
Einstellen und Testen der Laufsprecher 72
Handhabung der Leistung 72
Kopflorer 72

Anzeige 73

Menus

Wahl eines Ausgangsgerätes

SOURCE SELECTOR 76
Einige Worte zu 6 CHANNEL / DVD IN (nur FR 755) 76

Wiedergabe, Aufnahme

SpielenainesAusgangsgerates 77
Einstellen des Klanges 77
Aufnahme von einem Ausgangsgerät 77

Surround Sound

Einige Worte zu Surround Sound. 78
Durch Surround Sound schalten 78
Surround Sound Einstellungen 78

Radio

Einstellen der Radiosender. 79
Umstellen der FM-Empfindlichkeit 79
Speichern von Radiosendern 79
Einstellen gespeicherter Radiosender 80
Umsortieren gespeicherter Radiosender 80
Benennen von Radiosendern 80
Löschen von Sendernamen 80
RDS 81
RDS Nachrichten und Verkehrsdurchsagen 81

Technische Daten

Receiver 82
Lautsprecher (nur bei MX 735 mitgeliefert) 82

Fehlerbehebung

Warning. 83
Fehlerbehebung 83

Lieferumfang

Dieser Receiver wird gefelert mit:

-- einer Fernbedienung
- 2 Batterien für die Fernbedienung, Type AA
- ein Systembus Kabel für den CINEMA LINK Anschluß
--eineRahmenantenne
--eine Drahtantenne
- 5 Lautsprecher inklusive 5 Lautsprecherkabel (nur MX 735)
--eineAnleitungzur Schnellinstallation(nurMX735)
-dieses Anleitungshandbuch

Wartung

Reinigen Sie den Receiver mit einem weichen, feuchten und fusselfreien Tuch. Verwenden Sie keine Reinigungsmittel, da diese das Gehäuse angreifen können.

Setzen Sie den Receiver nicht Feuchtigkeit, Regen, Sand oder extremer Hitze (verursacht durch Heizgeräte oder direktes Sonnenlicht) aus.

Aufstellung

Falls Sie die Komponenten ihres Systems aufeinandergestellt haben, so muß der Receiver oberauf sein. Stellen Sie den Receiver auf eine flache, harte, stabile Flüche. Bedecken Sie die Entlüftungsschlitze nicht und halten Sie 50 cm über und 10 cm links und rechts darüber dem Receiver zur Ventilation frei.

Die Rahmenantenne sollte zwecks gutem Empfang nicht auf oder unter Videorekordern, CD-Rekordern, DVD-Spielern, TVs und anderen Strahlungsquellen plaziert werden.

Umweltinformationen

Überflüssiges Verpackungsmaterial wurde vermieden. Wir haben unser möglichstes getan, die Verpackung in drei Materialien trennbar zu machen: Wellpappe (Schachtel), expandiertes Polystyrol (Puffer) und Polyethylen (Säcke, Schaumstofffolien).

Ihr Gerät besteht aus Materialien, die von darauf spezialisierten Betrieben wiederverwertet werden können.itte informieren Sie sich darüber, wie Sie Verpackungsmaterialien, leere Batterien und alte Geräte entsprechend den örtlichen Bestimmungen entsorgen können.

Warenzeichen Anerkennung

"DOLBY", "DOLBY DIGITAL", "PRO LOGIC" und das doppel D Symbol sind Warenzeichen der Dolby Laboratories.

Dieses Gerät entspricht den Funkentstörungsvorschriften der Europäischen Gemeinschaft.

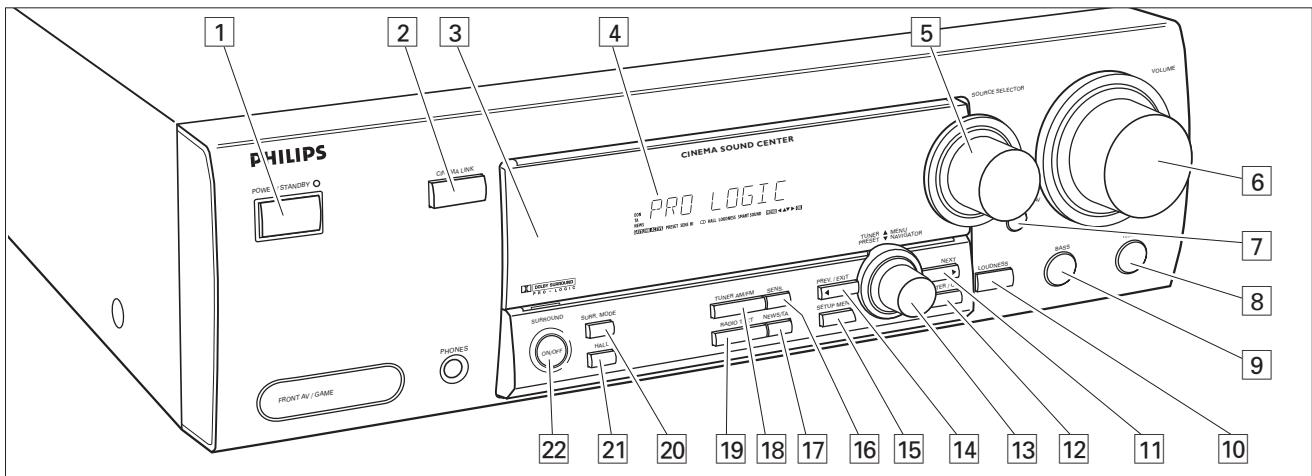

1 POWER / STANDBY......Schaltet den Receiver ein und aus.
CINEMA LINK Schaltet den System Kontrollbus zwischen dem Receiver und TV ein und aus.
3 Sensor fur die Infrarot Fernbedienung.
4 .Anzeige
5 SOURCE SELECTOR ....Wahl't die verschiedene Audio- und Videoanschlüsse.
6 VOLUME. Erhöht und verringert die Lautstärke.
7 FRONT AV. Wählt den FRONT AV / GAME Eingang (nur FR 755).
8 TREBLE. Regelt die Hohen bei Verwendung in Kombination mit VOLUME.
BASS. Regelt den Baß bei Verwendung in Kombination mit VOLUME.
10 LOUDNESS. Schaltet LOUDNESS ein und aus.
11 NEXT TUNER:sucht Radiosender. MENU:schaltet zur nachsten Menuebene.
12 ENTER/OK...Bestätgt die gewählten Werte im Menu.

13 TUNER PRESET MENU NAVIGATOR

TUNER: schaltet zum nachsten und vorangegangenen gespeicherten Radiosender. MENU: bewegt im Menu aufwärts und abwärts.
14 PREV./EXIT TUNER:sucht Radiosender. MENU:schaltet zur vorhergehenden Menuebene.
15 SETUP MENU .Schaltet das Menu ein und aus.
16 SENS. Schaltet zwischen niedriger und hoher Radio-Empfindlichkeit um.
17 NEWS/TA Schaltet die RDS-Nachrichten und RDS-Verkehrs durchsagen ein und aus.
18 TUNER AM/FM Schaltet die Wellenbereiche des Radios um.
19 RADIO TEXT Schaltet durch die
verschiedenen
RDS-Informationen
20 SURR. MODE Schaltet durch die verschieden Surround Effekte.
21 HALL. Schaltet HALL ein und aus.
22 SURROUND ON/OFF....Schaltet den Surround Sound ein und aus.

Verwendung der Fernbedienung

Öffnen Sie das Batteriefach der Fernbedienung und legen Sie 2 Alkaline Batterien der Type AA (R06, UM-3) ein.

Entfernen Sie die Batterien,
wenn Sie leer sind oder die
Fernbedienung für längerere Zeit
nicht verwendet wird.

Batterien enthalten chemische Substanzen, deshalb sollenn sie ordnungsgemäß entsorgt werden.

Die Tasten der Fernbedienung Funktionieren gleich wie die entsprechenden Tasten am Receiver.

Zusätzliche Geräte können nur bedient werden, wenn diese mit dem RC-5 und dem RC-6 Code System arbeiten.

Wichtig!

Sie müssen einen Ausgangsgeräteknopf für länger als 2 Sekunden drücken, um auf diese Tonquelle am Receiver zu schalten. Das Drücken eines Ausgangsgeräteknopfes für kürzer als 2 Sekunden schaltet die Fernbedienung nur für den Gebrauch der Bedienelemente des gewährten Produktes um.

Die Fernbedienung bleibt solange auf das ausgewählte Ausgangsgerä eingestellt, bis ein anderer Ausgangsgeräteknopf auf der Fernbedienung gedrückt wird. Dies ermöglich hnen die Bedienung zusätzlicher Ausgangsgeräte (z. B. spulen einer Kassette) ohne darauf die Tonquelle am Receiver zu wechseln.

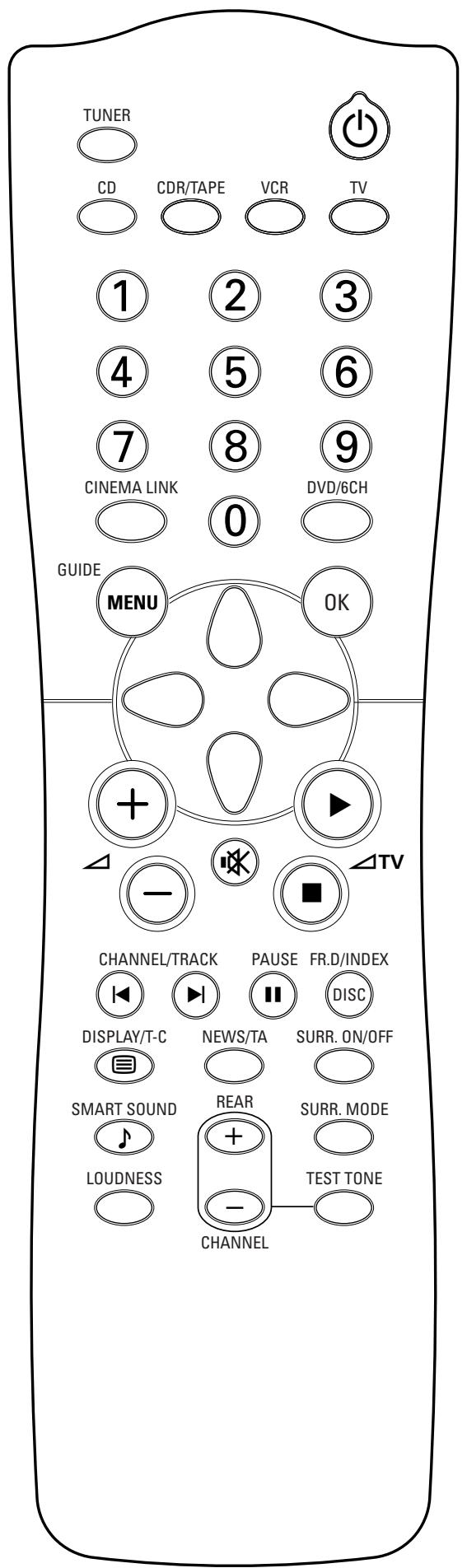

TastendernFernbedienung

Schaltet den Receiver auf Bereitschaft.

TUNER, CD, CDR/TAPE,

TV, VCR, DVD/6CH ....Schaltet die Fernbedienung auf die Bedienelemente der verschiedene Produktke. Wahlt die Ausgangsgeräte, sofern länger als 2 Sekunden gedrückt wird.

1-0....Nummertasten fur Titel, Sender oder Frequenzen.Zwei- oder mehrstellige Nummern mussen innerhalb von 2 Sekunden eingegeben werden.

CINEMA LINK............Schaltet die Verbindung zwischen Receiver und TV ein und aus.

MENUGUIDe............Schaltet das Menu ein und aus.

OK...........Bestätgt Menu-Optionen.

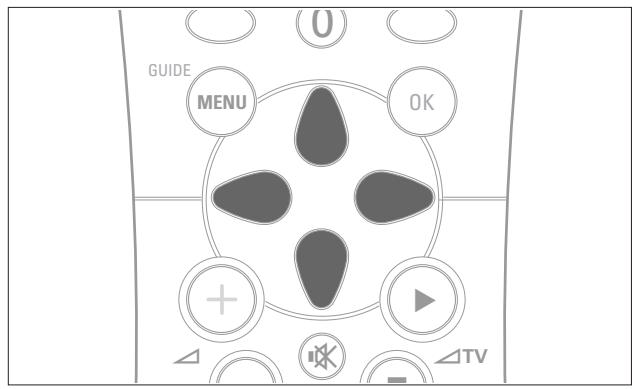

Pfeilförmige Tasten ....TUNER: Bewegt sich innerhalb der Menüs. Rechts/links-Pfeile schalten rauf/runter.

CD, CDR: Links/rechts-Pfeile suchen rückwärts/vorwärts, rauf/runner-Pfeile suchen den nachsten/vorhergegangenen Titel.

+..Erhöht die Receiver Lautstärke.

Verringert die Receiver Lautstärke.

...Schaltet den Ton des Receivers still.

TV . Erhöht die TV Lautstärke.

CD, CDR, VCR, DVD: Startet die Wiedergabe.

TV Verringert die TV Lautstärke.

CD, CDR, VCR, DVD: Stoppt die Wiedergabe.

CHANNEL/TRACK ...Wählt den vorgen gespeicherten Radiosender.

VCR: Spult das Band zurück.

CD, CDR, DVD: Wählt den vorhergehenden Titel.

TV: Wähl den vorhergehenden Kanal.

CHANNEL/TRACK ...Wählt den nachsten gespeicherten Radiosender.

VCR: Spult das Band vor.

CD, CDR, DVD: Wähl den{nachsten Titel.

TV: Wahlt den{nachsten Kanal.

PAUSE CD, CDR, VCR, DVD: Unterbricht die Wiedergabe.

DISC FR.D./INDEX CD-, CDR-, DVD-Wechsler: Schaltet zur nachsten Disk.

TUNER: Schaltet auf FREQUENCY DIRECT.

VCR: Schaltet die Index-Suche ein und aus.

DISPLAY/T-C.TUNER: Schaltet zwischen

Sendernamen, Frequenz und Radiotext.

CD, CDR: Schaltet zwischen den verschiedenen Zeitanzeign.

TV: Schaltet Teletext ein und aus.
DVD: Schaltet zwischen Titel und Kapitel.

NEWS/TA............................................Schaltet die Funktionen NEWS und

TRAFFIC ANNOUNCEMENT ein und aus.

SURR. ON/OFF............Schaltet SURROUND SOUND ein und aus.

SMART SOUND ....Schaltet durch die verschiedene Klangeinstellungen.

+/- REAR Erhöht/verringert die Lautstärke der rückwärten Lautsprecher. Während der Testton an ist, kann die Lautstärke der Lautsprecher, die Sie horen mit diesen Tasten erhöht/verringert werden.

SURR. MODE............Schaltet durch die verschiedene Surround Modi.

LOUDNESS .Schaltet LOUDNESS ein und aus.

TEST TONE... Schaltet den Testton ein und aus. Während der Testton an ist, kann die Lautstärke der Laufsprecher, die Sie horen mit + /— REAR erhöht/verringert werden.

Anschlüsse	Name des Anschlußes	Anzuschreiben an:
6,3 mm Kopfhöherbuchse an der Vorderseite.	1 PHONES	Einen Kopfhöher mit 6,3 mm Stecker.
Audio- und Videeingänge an der Vorderseite (nur FR 755).	2 FRONT AV / GAME	Audio und Video Ausgangsbuchsen von Geräten wie Videokameras und Videospieten.
FRONT SPEAKERS	3 R, L	Rechten und linken vorderen Laatsprecher.
	4 CENTER	Center Laatsprecher.
SURROUND SPEAKERS	5 R, L	Rechten und linken Surround Laatsprecher.

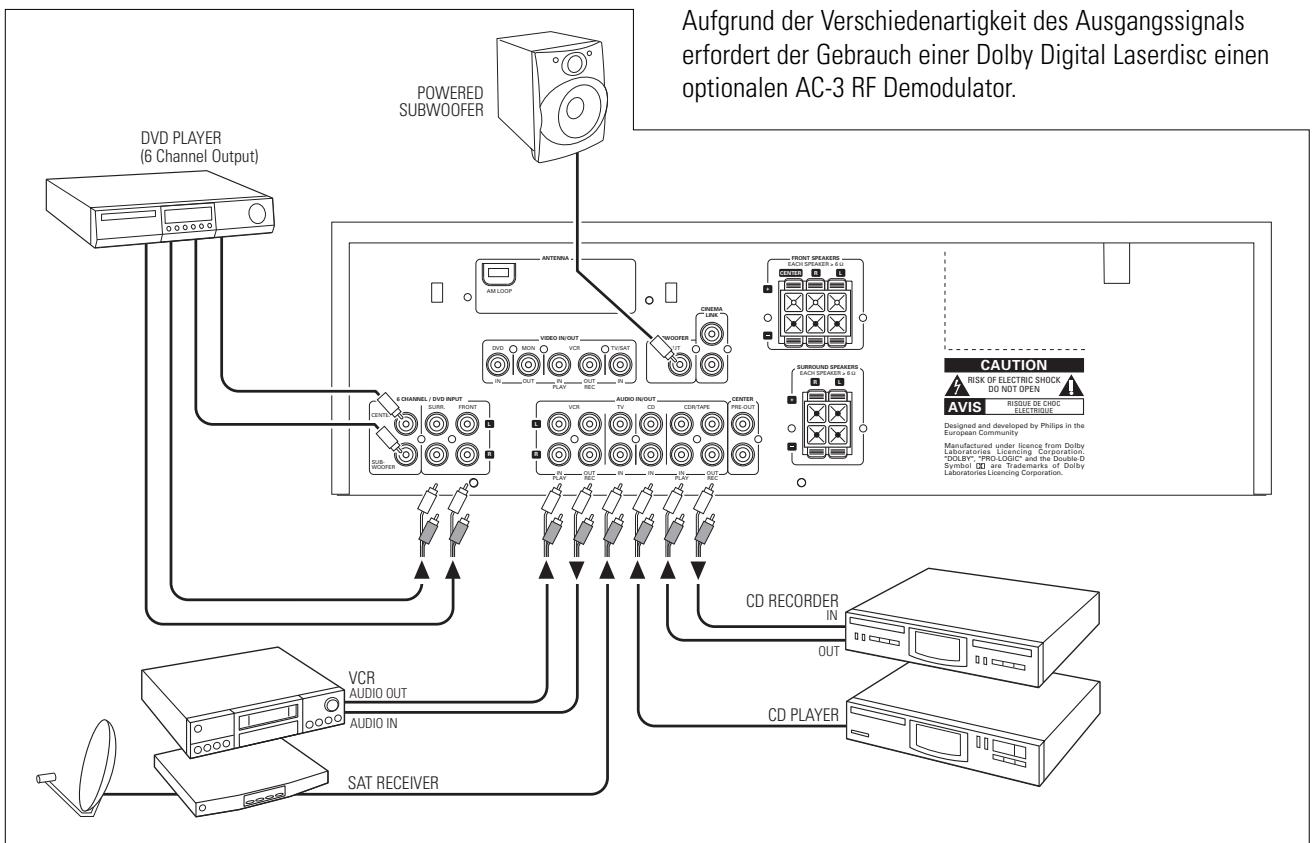

AUDIO IN/OUT	7 CDR/TAPE OUT	Eingang eines CD-Rekorders oder eines Kassettendecks.
	8 CDR/TAPE IN	Ausgang eines CD-Rekorders oder eines Kassettendecks.
	9 CD IN	Ausgang eines CD-Spielers.
	10 TV IN	TV Ausgang.
	11 VCR OUT	Eingang eines Videorekorders.
	12 VCR IN	Ausgang eines Videorekorders.
6-Kanal Eingang (nur FR 755)	13 6 CHANNEL/DVD INPUT	6-Kanal Ausgang von Geräten wie DVD- oder Laserdisc-Spielern.

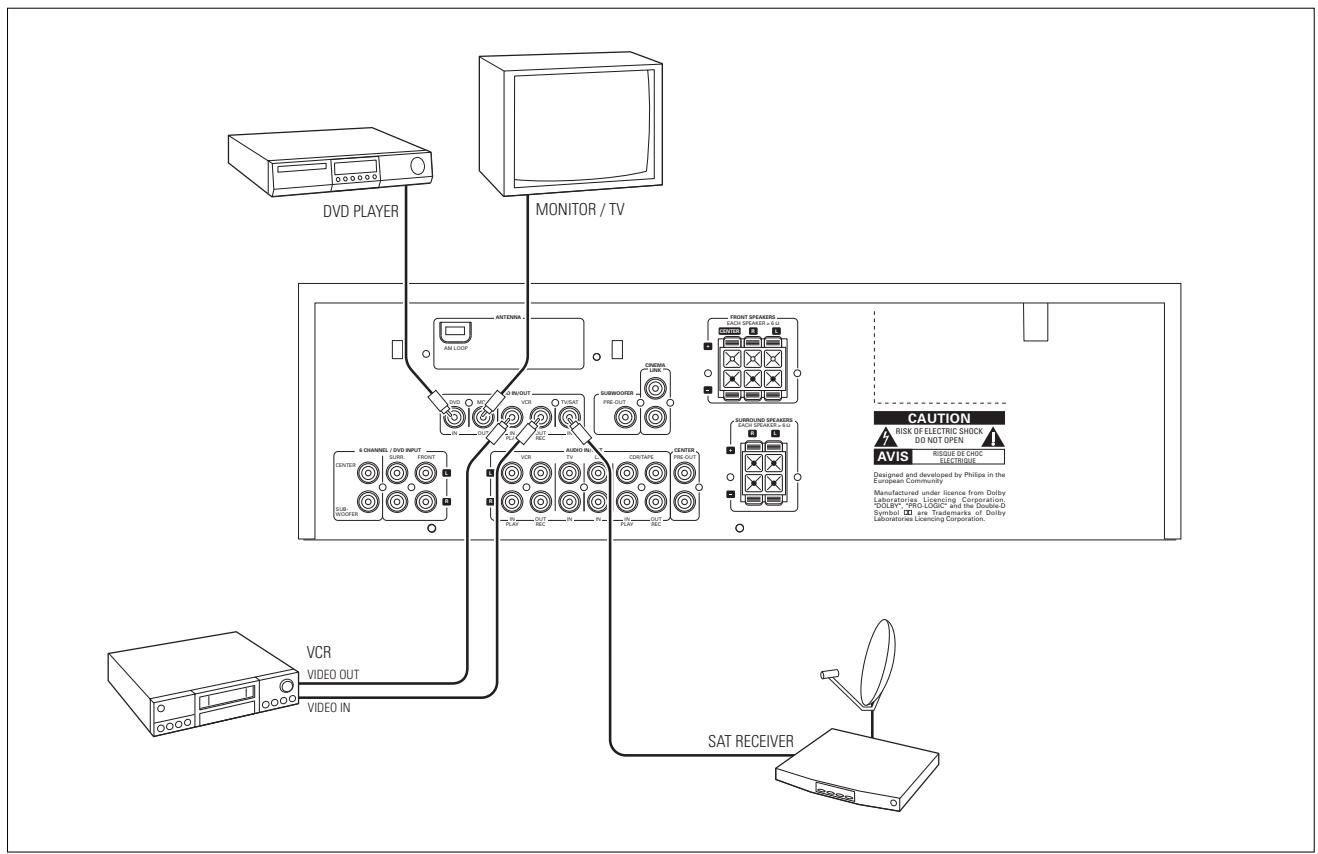

VIDEO IN/OUT (nur FR 755)	14 DVD IN	Ausgang eines DVD-Spielers.
	15 MON OUT	Eingang eines Monitors (z. B. TV).
	17 VCR IN	Ausgang eines Videorekorders.
	18 VCR OUT	Eingang eines Videorekorders (zum Aufnahme).
	20 TV IN	TV Ausgang.
Antennenanschlussüsse	16 AM LOOP	Mitgelieferte Rahmenantenne.
	19 FM 75 Ω	Mitgelieferte Drahtannteide oder Außenantenne.
Vorverständrkte Ausgänge	6 CENTER PRE-OUT	TV Eingang, wenn er als Center Laatsprecher verwendet wird (nur dann möglich, wenn der CINEMA LINK Systembus angeschlossen ist).
	21 SURROUND PRE-OUT	Eingang des Transmitters eines kabellosen Laatsprechersystems (nur FR 735, MX 735).
	21 SUBWOOFER PRE-OUT	Eingang eines aktiven Subwooferers (nur FR 755).
System Kontrollbus	22 CINEMA LINK	System Kontrollbusbuchse eines Philips TVs mit CINEMA LINK.
Netzsteckdose	23 AC OUTLET	Liefert gleiche Spannung wie das Netz. Bis zu 100 W gesamtzulässige Belastung.
Netzkabel	24	Nachdem alle Anschlüsse gemacht wurden, schreiben Sie das Netzkabel an die Netzsteckdose an.

Audioanschlussse

System Kontrollbus, CINEMA LINK

Videoanschlüsse (nur FR 755)

Netzbetrieb

Das Typenschild befindet sich an der Rückseite des Receivers.

1 Prüfen Sie, ob die am Typenschild angegebene Spannung mit der örtlichen Netzspannung übereinstimmt. Sollte dies nicht der Fall sein, wenden Sie sich an ihren Fachhändler oder an ihre Servicestelle.
2 SchlieBen Sie das Netzkabel an die Netzsteckdose an.

Um das Gerät vollständig vom Netz zu trennen,ziehen Sie den Stecker aus der Steckdose.

Laatsprecheranschluss

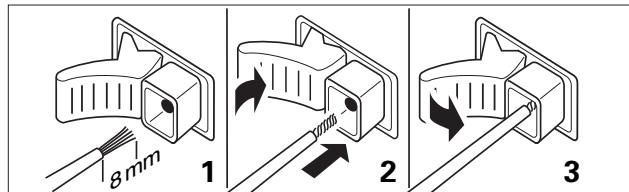

Die Lautsprecheranschlüsse am Receiver sind Schnappklemen. Verwenden Sie diese wie unter abgebildet.

1 Verbinden Sie immer die farbige (oder markierte) Ader mit der farbigen Klemme und die schwarze (oder unmarkierte) Ader mit der schwarzen Klemme.

2 Verbinden Sie:

• Linker vorderer Lautsprecher mit L (rot und schwarz)
• Rechter vorderer Laatsprecher mit R (rot und schwarz)
• Center Lautspricher mit CENTER (blau und schwarz)
• Linker Surround Laufsprecher mit SURROUND L (grau und schwarz)
• Rechter Surround Laufsprecher mit SURROUND R (grau und schwarz)

TV als Center Laufsprecher

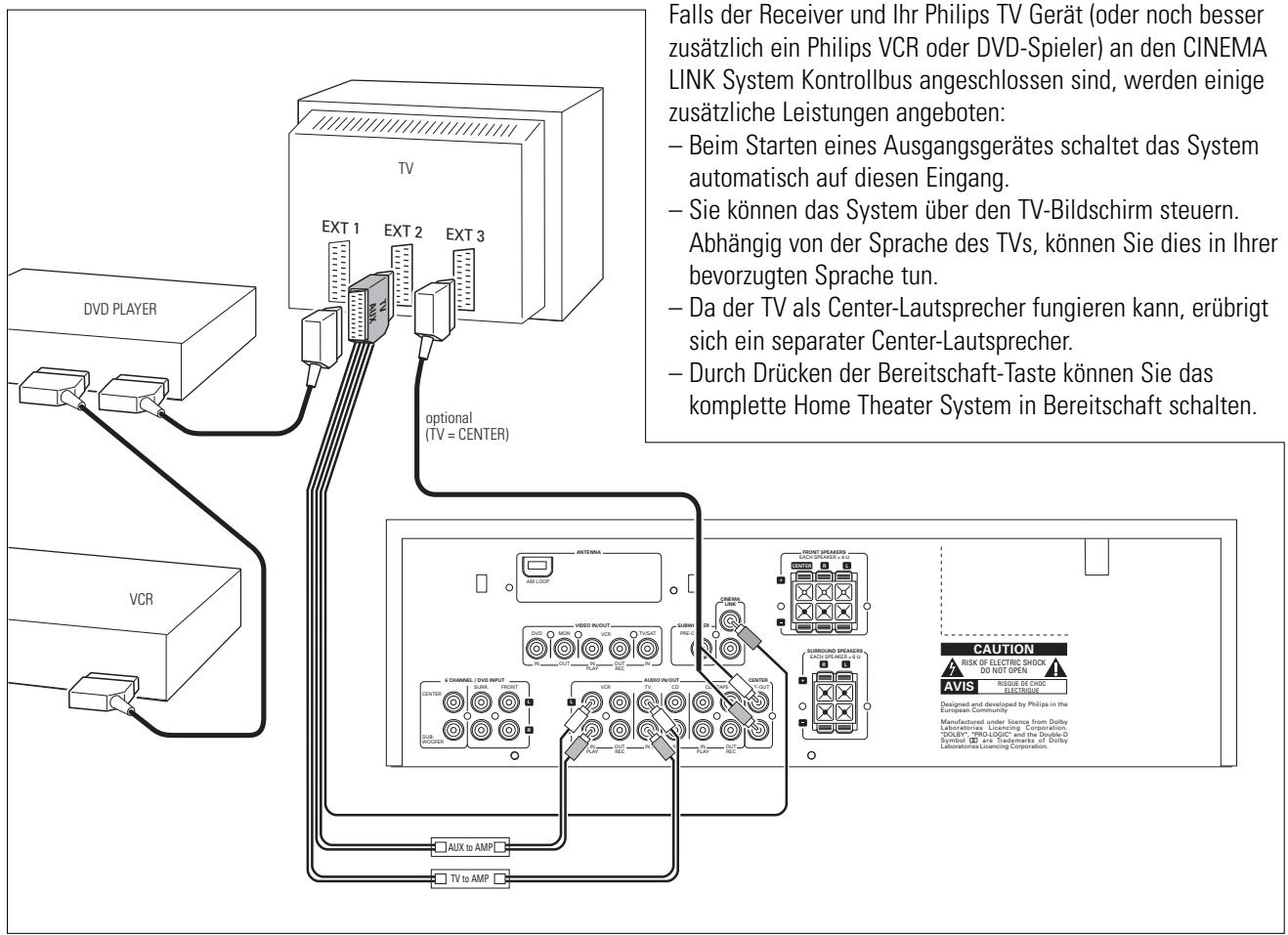

Sie können ihren Philips TV mit CINEMA LINK als Center Laufsprecher verwenden. Für TVs mit einem Scart Anschluß wird ein zusätzliches Audio Cinch-an-Scart Kabel besteht. Für TVs mit Cinch Anschüssen werden zusätzliche Cinch Kabel besteht. Befolgen Sie die Bedienungsanleitung Ihres TV's bezüglich der Verwendung als Center Laufsprecher.

Antennenanschlüsse

AM (MW) Antenne

Die mitgelieferte Rahmenantenne ist ausschließlich für den Gebrauch in Räumen bestimmt. Positionieren Sie die Antennesoweit wie möglich entfernt vom Receiver, TV, den Kabeln, einem DVD-Spieler, einem VCR und anderen Strahlungsquellen.

1 Verbinden Sie den Stecker der Rahmenantenne mit AM LOOP wie unten abgebildet.
2 Positionieren Sie die Antenne soweit wie möglich von Strahlungsquellen halten.
3 Richten Sie die Antenna für optimalen Empfang aus.

FM Antenne

Die mitgelieferte Drahtantenne kann nur zum Empfang nacher Sender verwendet werden. Für einen besseren Empfang empfehlen wir die Verwendung eines Kabelantennen-Systems oder einer Außenantenne.

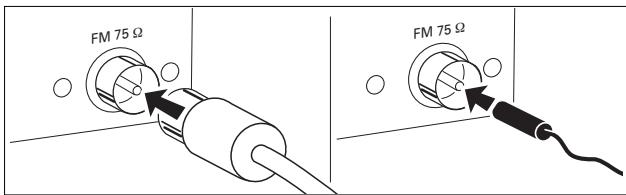

1 Stecken Sie die mitgelieferte Drahtantenne an FM 75 Ω wie unten abgebildet an.
2 Bewegen Sie die Antenne in verschiedene Richtungen, um optimalen Empfang zu erhalten.
- Falls Sie ein Kabelantennen-System oder eine Außenanteenne verwenden, verbinden Sie anstelle der Drahtanteenne den Antennenstecker mit FM 75Ω.

Positionierung der Laufsprecher

Generelle Hinweise zur Positionierung

Vermeiden Sie, die Laufsprecher in einer Ecke oder am Boden aufzustellen, da dies die Basse zu sehr verstärken wurde. Die Plazierung der Laufsprecher hinter Vorhängen, Möbel etc. verringgert die Wiedergabe der Höhen. Der Zuhörer sollte die Laufsprecher immer „sehen".

Jeder Raum hat verschiedene akustische Eigenschaften und die Möglichkeit der Positionierung sind oft begrenzt. Das oben gezeigte Bild hilft Ohnen, die Beste Position für ihre Laufsprecher zu finden.

Für einen gutekund Sound empfehlen wir mindestens 5 Laufsprecher (2 Vordere, einen Center, 2 Surround). Es ist möglich, eine Art von Surround Sound mit weniger Laufsprechem zu reproductieren. Signale, welche für die fehlenden Laufsprecher bestimmt sind, werden darauf an die existierenden Laufsprecher umgelenkt. Siehe „Menüss" zur korrekten Einstellung des Receivers hinsichtlich der Anzahl und Großde der verwendeten Laufsprecher.

Positionierung der vorderen Lautsprecher

Die vorderen Laufsprecher sollen wie gewöhnliche Stereo-Laufsprecher, rechts und links in Front zur Hörposition, plaziert werden.

Positionierung des Center Laufsprechers

Der Center Laufsprecher sollte in der Mitte zwischen den zwei vorderen Laufsprechem, z. B. unterhalb oder auf dem TV, plaziert werden. Die Ohrhöhe des Zuhörers (in Sitzposition) ist die Beste Höhe für den Center Laufsprecher.

Positionierung der Surround Laufsprecher

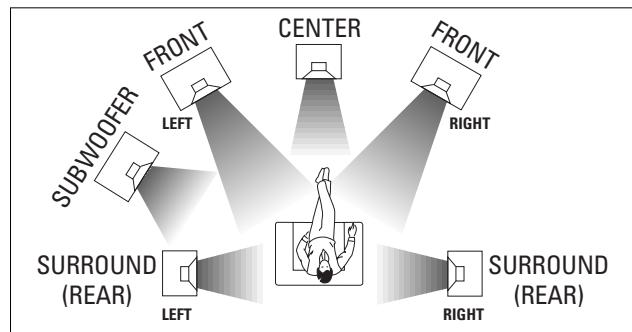

Die Surround Laufsprecher sollen einander gegenüberstehen und sich in einer Linie mit dem Zuhörer oder etwas hinterhalb des Zuhörers befinden.

Positionierung des Subwoofoers

Ein Subwoofer kann zur eindrucksvollen Verständigung des Baßklanges verwendet werden. Der Subwoofer kann irgendwo im Raum positioniert werden, da es nicht möglich ist, den Ursprung tiefer Töne zu lokalisieren. Nichtsdestotrotz sollen den Sie den Subwoofer nicht in die Raummitte stellen, da der Bass stark abgeschwacht werden konnte. Plazieren Sie keine Gegenstände auf dem Subwoofer.

Einstellen und Testen der Laufsprecher

Für einen optimalen Surround Sound muß die relative Lautstärke der Laufsprecher eingestellt werden. Während Sie die Laufsprecherlautstärke einstehen, sollen den Sie sich auf ihrer gewöhnlichen Hörposition befinden. Zur Einstellung des Receivers hinsichtlich der verwendeten Laufsprecher siehe „Receiver Menü".

1 Drücken Sie POWER / STANDBY, um den Receiver einzuschalten.
2 Drücken Sie TEST TONE auf der Fernbedienung.
→ Ein Testton aus den verschiedene Laufsprechern ist zu horen.
3 Drücken Sie + / - REAR auf der Fernbedienung, um die Lautstärke des jeweiligen Laufsprechers zu erhöhen/vermingern.
4 Drücken Sie TEST TONE auf der Fernbedienung. Der Testton hört auf.

Anmerkung: Falls Sie mit den Einstellungen der Lautstärke nicht vollständig zufrieden sind, empfehlen wir Ihnen, geringfugige Änderungen während der Surround Sound Wiedergabe vorzunehmen.

Handhabung der Leistung

Wenn der Receiver mit sehr hoher Leistung verwendet wird, so kann dies Verzerrungenprodukieren, die ihre Laufsprecher ernsthaft beschädigen können. Falls Verzerrungen auftreten, reduzieren Sie die Lautstärke und die Ton-Bedienelemente auf eine Stufe, bei der der Klang wieder akzeptabel ist.

Um eine Überhitzung des Gerätes zu vermeiden, wurde eine Sicherheitsschaltung eingebaut. Aus thisem Grund kann es passieren, daß ihr Gerät unter extremen Bedingungen abschelt. Wenn dies passiert, schalten Sie das Gerät aus und halten Sie es auskühlen bevor Sie es wieder verwenden.

Kopfhorer

Werden die Kopfhörer an PHONES angeschlüssen, so werden die Laufsprecher ausgescheltet. Der Receiver schaltet auf STEREO und der Surround Sound wird auf ein Stereosignal reduziert, das von Standardkopfhörern reproduzierbar ist.

Das Abstecken der Kopfhörer schaltet die Laufsprecher wieder ein. Wenn Sie wieder in den Genuß von Surround Sound kommt möchten, schalten Sie den Receiver darüber auf Surround Sound.

Anzeige

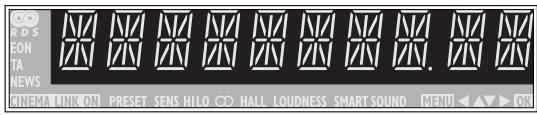

Die Anzeige des Receivers ist in 3 Bereiche geteilt, die folgende Verwendung haben:

Menu Anzeige

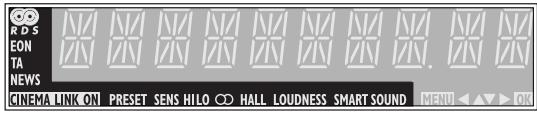

These Zeichen zeigen Ohnen, ob das Menu an oder aus ist und geben an, in welche Richtung Sie gehen können.

MENU .Menu ist an.
Durch Verwendung von PREV. / EXIT können Sie zur vorhergehenden Menüebene zurückgeben ("links" Taste auf der Fernbedienung).
Durch Verwendung von MENU NAVIGATOR konnen Sie sich in einer Optionsliste aufwarts bewegen ("aufwarts" Taste auf der Fernbedienung).
Durch Verwendung von MENU NAVIGATOR konnen Sie sich in einer Optionsliste abwarts bewegen ("abwarts" Taste auf der Fernbedienung).
Durch Verwendung von NEXT▶ konnen Sie zur nachsten Menüebene vorgehen ("rechts" Taste auf der Fernbedienung).
@K. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... Sie konnen den angezeigten Wert bestätigten.

Kontrollicher

Zeichen zeigen ihren verschiedene Einstellungen und Informationen über den Status des Receivers.

PRESET. Radio ist auf einen gespeicherten Radiosender eingestellt.
SENS HI........ Radio ist auf hohe Empfindlichkeit geschalte.
SENS LO...........Radio ist auf geringe Empfindlichkeit geschalte.
CINEMA LINK ON.....CINEMA LINK ist aktiv.
. ..ein FM-Sender wird in Stereo empfangen.
SMART SOUND......eine der gespeicherten Klangeinstellungen des Receivers wird verwendet.
ein RDS-Sender wird empfangen.
EON. ..ein RDS-Sender mit EON wird empfangen.
HALL. HALL-Effekt ist an.
TA.RDS-Verkehrsdurchsage ist an.
NEWS.RDS-Nachrichtendurchsage ist an.
LOUDNESS LOUDNESS ist eingeschaltet.

Informationsfeld

Dieses Feld wird für Meldungen des Receivers, für das Radio, für Frenzen, Menüoptionen, Werte und Textanzeigen verwendet.

Receiver Menu

Der Receiver ist mit einem Menüsystem ausgestattet. Das Menu wird zum Einstellen des Receivers verwendet. Die verschiedene Menüoptionen sind miteinander auf logische Weise verbunden. Angenommen Sie haben den Center Laufsprecher nicht angeschlossen und deshalb Center LS (Center Laufsprecher) auf NO (nein) geschaltet. Wenn Sie nun versuchen VOL CENTER (Center Lautstärke) zu benützen, wird eine Nachricht, daß dies nicht möglich ist, erscheinen (INSTALL CENTER SPEAKER - Center Laufsprecher installmenten).

Das Menu fungkioniert immer auf gleiche Weise. Pfeile in der Anzeige zeigen Ihnen die möglichen Bewegunsrichtungen an.

1 Drucken Sie SETUP MENU.
→MENU, und * vOL BRL werden angezeigt.
- Sie können das Menu jederzeit durch Drücken von SETUP MENU verlassen.
2 Drehen Sie MENU NAVIGATOR bis die gewünschte Option (oder ein Wert) angezeigt wird.
3 Drücken Sie NEXT, um die angezeigte Option zu wahlen (oder ENTER / OK, um einen Wert zu bestätigten).
- Sie können jeder Option (Werte bleiben unverändert) durch Drücken von PREV. / EXIT verlassen.

Menüstruktur

* VOL BRL (Lautstärkebalance)
Regelt die relative Lautstärkebalance zwischen den
angeschlossenen Laufsprechen.
— TEST TONE
Testton: on/off (ein/aus)
— VOL FR--L
Lautstärke vorderer linker Lautsprecher: -50...+50
— VOL FR--R
Lautstärke vorderer rechter Lautsprecher: -50...+50
— VOL CENTER
Lautstärke Center Lautsprecher: -50...+50
— VOL REAR (nur FR 735, MX 735)
Lautstärke rückwärtige Lautsprecher: -50...+50
— VOL REAR--L (nur FR 755)
Lautstärke rückwärtiger linker Lautsprecher: -50...+50
— VOL REAR--R (nur FR 755)
Lautstärke rückwärtiger rechter Lautsprecher: -50...+50
— VOL SUBW (nur FR 755)
Lautstärke Subwoofer: -50...+50

• L5 SETUP (Lautsprecherinstallation)

Wählt die verwendeten Laufsprecher. Wählt die Laufsprechergröbe der verwendeten Laufsprecher zur optimalen Klangwiedergabe. Der Abstand zwischen der gewöhnten Hörposition und den Laufsprechern bestimmt die Verzögerungsszeit für den Surround Sound.

Anmerkung: Bei Verwendung des 6 CHANNEL / DVD IN Eingangs können diese Werte nicht geändert werden (nur FR 755).

CENTER L5 Center Laufsprecher präsent: yes/no (ja/nein)

REARLS

Rückwärte Lautsprecher präsent: yes/no (ja/nein)

-CENTR SIZE

Center Lautsprecher: small/large (klein/groß)

-IST L/R

Abstand zu den vorderen Laufsprechern: 1...10 m

-IBIST RERR

Abstand zu den rückwärtingen Laufsprechern: 1...10 m

TUNER (Radio)

Einstellung für gespeicherte Radiosender (nahere Informationen siehe „RADIO").

RUTO INST

Speichert Radiosender automatisch

MAN INST

Speichert Radiosender handisch

GIVE NAME

Ermöglicht gespeicherten Radiosendern Name n zuzuteilen

RESHUFFLE

Sortiert gespeicherte Radiosender um

TV Menu

Wenn der Receiver über die CINEMA LINK System Kontrollbusanschlüsse (siehe „ANSCHLÜSSE") an ein Philips CINEMA LINK TV angeschlossen ist, können Sie den TV zum Einstellen des Systems verwenden. Eine Option namens RECEIVER wird dem TV-MENU hinzugeführ.

Wenn CINEMA LINK aktiv ist, werden Einstellungen am Receiver für eineige Sekunden am TV-Bildschirm gezeigt. Befolgen Sie die Bedienungsanleitung Ihres TV's bezüglich der Verwendung des TV-Menüs. Die angebotenen Optionen können je nach Modell des TV's variieren.

Schalten der Verbindung

• Drücken Sie CINEMA LINK, um die Verbindung zwischen Receiver und TV entweder ein- oder auszuschalten.
  →Wenn die Verbindung eingeschaltet ist, wird CINEMA LINK ON angezeigt.

Anmerkung: Wir empfehlen CINEMA LINK während dem Aufnahme auszuschalten. Dies verhindert unerwänschte Unterbrechungen durch Schalten der TV-Funktionen.

Wenn CINEMA LINK eingeschaltet ist und das TV-MENU aktivist, wird TV MENU angezeigt und das Menu und die Klangfunktionen am Receiver sind gespert.

SOURCE SELECTOR

Beim Wahlen eines Ausgangsgerätes durch Drehen von SOURCE SELECTOR werden die Audioeingänge – und Videeingänge (nur FR 755) – mit den entsprechenden Namen aktiviert. Das eingehende Signal wird von allen Audio- und – wenn das Ausgangsgerät ein Videosignal beinhaltet – Videausgangen des Receivers reproduziert.

Ausgangsgerät .Verwendete Anschlüsse

6 CH / DVD............ 6 CHANNEL / DVD INPUT Audioeing ang und DVD IN Videoeingang (nur FR 755)

TUNER Der Radioteil des Receivers wird verwendet, alle Eingänge sind ausgeschaltet.

CD CD IN Audioeingang

CDR/TAPE CDR/TAPE IN Audioeingang

TV. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TV IN Audioeingang und

TV IN Videoeingang (nur FR 755)

VCR . VCR IN Audioeingang und

VCR IN Videoeingang (nur FR 755)

Einige Worte zu 6 CHANNEL/DVD IN (nur FR 755)

6 CHANNEL / DVD IN kann dazu verwendet werden, um ein Gerät mit einem Mehrkanal-Decoder und einem 6-Kanal Ausgang zu verbinden, z. B. einen High End DVD-Spieler.

Wenn Sie den 6 CHANNEL / DVD IN Audioeingang verwenden, hat der Receiver die Funktion eines Mehrkanal-Verstärkers. Das Ausgangsgerät reproduziert Surround Sound und sendetihn, in die notwendigen Kanäle aufgesplttet, zum Receiver. Aus thisem Grund haben SURROUND ON/OFF, HALL und SURREN. MODE keine Wirkung, da das gelieferte Signal bereits ein Mehrkanal-Signal ist.

Von einem Ausgangsgerät, das an den 6 CHANNEL / DVD IN Audioeingang angeschlossen ist, kann nicht aufgenommen werden.

Spielen eines Ausgangsgerätes

1 Drücken Sie POWER / STANDBY, um den Receiver einzuschalten.
2 Drehen Sie SOURCE SELECTOR, um ein Ausgangsgerät zu wahren.
Der Name des Ausgangsgerätes wird angezeigt.
- Durch Drücken von FRONT AV können Sie den FRONT AV/GAME Eingang wahren (nur FR 755).
3 Starten Sie die Wiedergabe des Ausgangsgerätes wie gewohnt.

Einstellen des Klanges

• Drehen Sie VOLUME, um die Lautstärke zu regeln.
  VOLUME und die Lautstärke zwischen 0 und 50 wird angezeigt.
  1 Drucken Sie BASS oder TREBLE.
  →BASS oder TREBLE und der aktuelle Wert werden kurz angezeigt. Dann erscheint TURN VOLUME KNOB TO CHANGE.
  2 Drehen Sie VOLUME, um den Baß oder die Höhen einzustellen.
  →BSS oder TREBLE und der aktuelle Wert werden angezeigt.

Anmerkung: Die Baß- oder Höhenregelung wird ausgeschaltet, wenn VOLUME innerhalb von 5 Sekunden nicht gedreht wird oder ein anderes Bedienelement verwendet wird.

• Drücken Sie SMART SOUND auf der Fernbedienung, um durch die eingebauten Klangeeffekte zu schalten: MOVIE (Film), SPEECH (Reden), MUSIC (Musik), MULTIMEDIA (Multimedia) und PERSONAL (Persönlich).
  (PERSONAL ist die vom Benutzer festegelegte Baß- oder Höheneinstellung).
  →SMART SOUND wird angezeigt und der Name des gewählten Klangprofils wird einmal angezeigt, wenn der Klangeffekt eingeschaltet ist.
• Drücken Sie LOUDNESS, um Loudness ein- oder auszuschalten.
  LOUDNESS wird angezeigt, wenn Loudness eingeschaltet ist.

Aufnehmen von einem Ausgangsgerät

Wenn Sie von einem Ausgangsgerät aufnehmen wollen, müssen Sie sie mit SOURCE SELECTOR wahren. Das eingehende Signal wird von allen Audio- und - falls das Ausgangsgerät ein Videosignal beinhaltet - Videoausgängen des Receivers reproduziert. Die Klangeinstellungen beeinflussen die Aufnahme nicht.

1 Drehen Sie SOURCE SELECTOR (oder drücken Sie FRONT AV – nur FR 755), um das Ausgangsgerät, von dem Sie aufnehmen möchten, auszuwahlen.
Der Name des Ausgangsgerätes wird angezeigt.
2 Treffen Sie die erforderlichen Vorbereitungen am gewünschten Aufnahmegerät. Es muß an einem der Receiverausgabe angeschlossen sein.
3 Starten Sie die Aufnahme am Aufnahmegerät.
4 Starten Sie die Wiedergabe am Ausgangsgerät.

Anmerkungen: - Das Audio- und Videosignal von VCR IN wird von VCR OUT nicht reproduziert. Dasselbe gilt für das Audiosignal von CDR/TAPE IN zu CDR/TAPE OUT. - Von einem Ausgangsgerät, das an den 6 CHANNEL / DVD IN Audioeingang angeschlossen ist, kann nicht aufgenommen werden.

Einige Worte zu Surround Sound

Surround Sound offenbart Ihnen ein komplett neues
Hörerlebnis. Sie werden das Gefühl haben, sich inmitten des
Geschehens zu befinden, da der Klang von allen Seiten
komm. Achten Sie auf TV-Sendungen, Audio- und
Videokassetten- und disks mit den DOLBY SURROUND oder DOLBY PRO-LOGIC Digital Zeichen, welche für Mehrkanal-Surround Sound kodiert sind.

Berücksichtigten Sie, daß DVDs nicht immer mit vollem Mehrkanal-Surround Sound versehen sind. Um sicher zu gehen, daß die Disk mehrkanalkodiert ist, Fragen Sie ihren Fachhändler.

Die meisten gewöhnlichen Stereo Kassetten und Discs können mit gutem Ergebnis unter Verwendung von Surround Klangeinstellungen abgespielt werden. Falls die Wiedergabe im Surround Modus verzerrt ist, schalten Sie auf normalen Stereo Modus.

Die Verfügbarkeit der verschiedenen beschieden Snourd Sound Modi ist abhängig von der Anzahl der verwendeten Lautsprecher und der eingehenden Klanginformation.

Durch Surround Sound schalten

Ist Surround Sound eingeschalten, so konnen Sie durch die verschieden Surround Sound Modi schalten. Berücksichtigten Sie darauf, daß die Mänglichkeiten in Zusammenhang mit der Laufsprechereinstellung stehen, welche im Menu des Receivers definiert ist.

1 Drücken Sie SURROUND ON/OFF, um den Surround Sound einzuschalten. Der verwendete Surround Modus wird angezeigt.
2 Drücken Sie wiederholt SURR. MODE, um sich die unterschiedlichen Surround Modi anzuhoren (sofern verfügbar).
→Der verwendete Surround Modus wird angezeigt
3 Drücken Sie HALL, um den Hall-Effekt entweder ein- oder auszuschalten.
→HALL wird angezeigt, wenn der Hall-Effekt eingeschaltet ist.
4 Drücken Sie SURROUND ON/OFF, um den Surround Sound auszuschalten.
→SURROUND OFF wird angezeigt.

Anmerkung: Wenn Sie den 6 CHANNEL / DVD IN Eingang verwenden, hat das Schalten von Surround Sound keine Auswirkung.

Surround Sound Einstellungen

HALL Die Klangwiedergabe wird verstärkt und ein leichtes Echo wird hinzugefügt. Dies vermittelt den Eindruck, sich in einem großen Raum zu befinden.

SURROUND (PRO LOGIC) Der Surround Modus ermittelicht normale Surround Klangwiedergabe mit 4 oder 5 Laufsprechern.

FRONT-3 STEREO (PRO LOGIC) Der Surround Sound wird stummgeschaltet. 3 Stereo lätt Sie Surround Sound ohne Verwendung der Surround Laufsprecher hörren.

STEREO Der gesamte Klang wird vom vorderen linken und rechten Laufsprecher reproduziert und wiedergegeben. Dies ermöglich eine Standard Stereo Wiedergabe.

Einstellen von Radiosendern

Sie können durch Abtosten des Frequenzbandes nach Radiosendern suchen. Sie können auch die Frequenz eines Ihnen betrachten Radiosenders eingeben. Wenn ein FM-Sender gesendet und in Stereo empfangen wird, erscheint

Nach Radiosendern suchen

1 Drehen Sie SOURCE SELECTOR, um das Radio auszuwahlen. TUNER wird angezeigt.
2 Wahlen Sie einen Wellenbereich durch wiederholtes Drücken von TUNER AM/FM.
→Der gewählte Wellenbereich wird angezeigt.
3 Halten Sie oder für ungebär 1 Sekunde gedrück. →SEARCH wird angezeigt und das Radio stellen einen Sender mit ausreichender Stärke ein.
4 Wiederholen Sie diesen Vorgang, bis Sie den gewünschten Sender finden.
- Um die Feineinstellung eines schwachen Senders vorzunehmen, drücken Sie sooft wie nötig kurz oder um einen optimalen Empfang zu erhalten.

Einen Radiosender mit Frequenz einstellen (nur mit der Fernbedienung)

1 Drucken Sie TUNER.
→TUNER wird angezeigt.
2 Drücken Sie nochmals TUNER, um ein anderen Wellenbereich zu wahren. Der gewählte Wellenbereich wird angezeigt.
3 Drucken Sie FR. D.. →- wird angezeigt.
4 Verwenden Sie 1-0, um die Frequenz eines Radiosenders einzugeben.

Anmerkung: Es können nur gültige Zahlen innerhalb des Frequenzbereiches des Radios eingegeben werden.

Umstellen der FM-Empfindlichkeit

Sie können das Radio auf eine niedrigere Suchempfindlichkeit umstellen, sodaß nur nach Sendern mit einem starken Signal gesucht wird (nur FM).

1 Drehen Sie SOURCE SELECTOR, um das Radio auszwählen. → TUNER wird angezeigt.
2 Drücken Sie SENS. am Receiver. →Entweder SENS HI oder SENS LO wird für 5 Sekunden angezeigt.

Anmerkung: Während nach Radiosendern gesucht wird, wird die aktuelle Sensitivität angezeigt. In dieser Fall bedeutet SENS LO, daß das Radio nur nach Sendern mit einem starken Signal sicht.

Speichern von Radiosendern

Sie können bis zu 30 Radiosender speichern. Der Receiver kann Sender selbstständig auswahlen und programmieren oder Sie wahlen sie selbst aus.

Automatisch Programmieren

1 Wahlen Sie * TURER aus dem Menu und drucken Sie NEXT
2 Wahlen Sie AUTO INST und drucken Sie NEXT. Die Speicherplatznummer bei der das Programmieren begonnen wird, der Wellenbereich und AUTO werden angezeigt.
3 Drehen Sie TUNER PRESET , um die Speicherplatznummer, bei der das Programmieren beginnen soll, zuändern.
4 Verwenden Sie TUNER AM/FM, um auf den gewürschten Wellenbereich zu schalten.
5 Drücken Sie ENTER / OK, um das Programmieren zu starten. → AUTO INST blinkt und alle verfügbar Bausender werden programmiert, was einige Minuten dauern kann. Das Programmieren ist beendet, wenn AUTO INST aufhört zu blinken.

Handisch Programmieren

1 Wahlen Sie ※ LINER aus dem Menu und drucken Sie NEXT
2 Wahlen Sie MAN INST und drucken Sie NEXT - Eine Speicherplatznummer, der Wellenbereich und die Frequenz werden angezeigt.
3 Drehen Sie TUNER PRESET , um die Speicherplatznummer, auf welcher der Radiosender gespeichert werden soll, zuändern.
4 Stellen Sie einen gewünschten Radiosender ein (siehe „Nach Radiosendern suchen").
5 Drücken Sie ENTER / OK, um ihre Auswahl zu bestätigen. →STÖRE® wird kurz angezeigt. Der Radiosender wird auf die gewählte Speicherplatznummer programmiert.
6 Wahlen und speichern Sie alle gewünschten Radiosender auf diese Weise.

Einstellen gespeicherter Radiosender

1 Drehen Sie SOURCE SELECTOR auf TUNER, um das Radio auszuwahlen.
TUNER wird angezeigt.
2 Drehen Sie TUNER PRESET , um einen gespeicherten Radiosender auszuwahlen.
→PRESET, die Speicherplatznummer und der gespeicherte Sender werden angezeigt.

Umsortieren gespeicherter Radiosender

Nachdem Sie Radiosender programmiert haben, möchten Sie vielweit deren Reihenfolge ändern. Mit RESHUFFLE können Sie die Positionen der Sender austauschen.

1 Wahlen Sie TUNER aus dem Menu und drucken Sie NEXT
2 Wahlen Sie RESHUFFLE und drucken Sie NEXT PRESET, eine Speicherplatznummer und ein gespeicherter Sender werden angezeigt.
3 Drehen Sie TUNER PRESET , um einen gespeicherten Sender auszuwahlen.
4 Drücken Sie ENTER / OK, um die Auswahl zu bestätigen. Die gewählte Speicherplatznummer (--) und eine zweite Speicherplatznummer werden angezeigt.
5 Drehen Sie TUNER PRESET , um die andere Speicherplatznummer zu wahlen.
6 Drücken Sie ENTER / OK, um den Austausch zu bestätigen. →RESHUFFLE wird kurz angezeigt und diese zwei Speicherplatznummern sind ausgetauscht.

Benennen von Radiosendern

Es ist möglich, jeder der gespeicherten Radiosender einen Namen zuzuteilen. Auch RDS-Sendernamen können überschreiben werden.

1 Wahlen Sie * TUNER aus dem Menu und drucken Sie NEXT
2 Wahlen Sie GIVE NAME (Namen geben) und drücken Sie NEXT

Ein gespeicherter Radiosender wird angezeigt.

3 Drehen Sie TUNER PRESET , um den zu benennenden Sender zu wahlen.
4 Drücken Sie ENTER / OK, um ihre Auswahl zu bestätigten.

Der existierende Name oder ___ wird angezeigt.

5 Drehen Sie TUNER PRESET , um einen Buchstaben zu wahren und NEXT oder PREV., um zur{nachsten oder vorhergehenden Position zu gelangen.
6 Nachdem Sie den ganzen Namee eingegeben haben, drücken Sie ENTER / OK, um zu bestätigen.

→STORED wird angezeigt und der Name ist gespeichert.

Anmerkung: Wenn Sie den übertragenen RDS-Sendernamen wieder verwenden sollen,löschen Sie einfach den zugeteilten Namen.

Löschen von Sendernamen

1 Verwenden Sie die Menüoption * TUNER, wahlen Sie GIVE NAME.
Ein gespeicherter Radiosender wird angezeigt.
2 Drehen Sie MENU NAVIGATOR, um den zu LOSchenden Name auszuwahlen.
3 Drucken Sie ENTER / OK, um ihre Auswahl zu bestätigten.
4 Drücken Sie PREV. während der ersten Buchstabe blinkt.

L blinkt links vom Sendernamen.

5 Drücken Sie ENTER / OK, um den Sendernamen zu Löschen. Oder, falls Sie ihre Absicht geändert haben, drücken Sie PREV., um den Sendernamen unverändert zu halten.

RDS

Radio Data System ist ein Service, das FM Sendern erlaubt, zusätzliche Informationen zu senden. Wenn Sie einen RDS-Sender empfangen, werden und der Sendername angezeigt.

Umschalten zwischen verschiedenen RDS Informationen

• Drücken Sie wiederholt RADIO TEXT am Receiver, um zwischen folgenden Informationen (sofern vorhanden) umzuschalten:

• Radiotextmeldungen
  RDS-Uhr

• Frequenz
• Sendername

Anmerkung: Das von gewissen RDS-Sendern übertragene Zeitsignal kann manchmal ungenau sein.

RDS-Nachrichten und Verkehrsdurchsage

Sie können das Radio so einstellen, daß jeder Wiedergabe von den Nachrichten oder Verkehrsinformationen eines gewählten RDS-Senders unterbrochen wird. Die Durchsagen Funktionieren nur, wenn die notwendigen RDS-Signale gesendet werden.

Wenn RDS-Sender auch ein EON Signal (Enhanced Other Networks) übertragen, wird EON angezeigt. Dieses Signal ermöglich dem Radio nicht nur auf einem gewählten RDS-Sender nach Nachrichten oder Verkehrsinformationen zuuchen, sondern innerhalb des ganzen EON Sendernetzwerkes.

1 Schalten Sie den gewünschten RDS-Sender ein.

2 Drucken Sie NEWS/TA:

Einmal um NEWS anzuzeigen; die Funktion der Nachrichtendurchsage ist eingeschaltet.

Zweimal um TA anzuzeigen; die Funktion der Verkehrsdurchsage ist eingeschaltet.

Dreimal um TA und NEWS anzuzeigen, beiden Funktionen der Durchsage sind eingeschaltet.

3 Wahlen und玩游戏 Sie jedes andere Ausgangsgerät wie gewohnt.

→ Wahrend Nachrichten oder Verkehrs durchsagen gesendet werden, schaltet der Receiver auf Radio und NEWS oder TA blinkt.

4 Drücken Sie NEWS/TA bis die Displayanzeige versuschwindet, um die Funktion(en) auszuschalten. oder

Drücken Sie NEWS/TA während einer Durchsage, um die Funktion(en) auszuschalten.

Anmerkung: Stellen Sie sicher, daß Sie die Nachrichten und Verkehrsdurchsage während des Aufnehmens ausschalten, da diese Durchsagen sonst auch aufgenommen werden.

Receiver

Änderungen vorbehalten.

Allgemein

Stromverbrauch (FR 735, MX 735) ……≈ 150 W

Stromverbrauch (FR 755) …………………………………………≈ 195 W

Stromverbrauch in Bereitschaft. < 2W

Abmessungen, b × h × t. 435 × 135 × 350 mm

Gewicht (FR 735, MX 735) .8,6 kg

Gewicht (FR 755) 9,4 kg

Verstarkteil (0,7 % THD, 6 Ω, 1 kHz)

Ausgangsleistung, Stereo Modus (FR 735, MX 735) (DIN)...2 × 50 W

Ausgangsleistung, Surround Modus (FR 735, MX 735)

Front 2x50W

Center 50 W

Surround 50W

Ausgangsleistung, Stereo Modus (FR 755) (DIN)....2 × 100 W

Ausgangsleistung, Surround Modus (FR 755)

Front 2 x 100 W

Center 100 W

Surround. 2× 50W

Bass. ±10 dB bei 100 Hz

Hohen. ± 10 dB bei 10kHz

Loudness...+6 dB bei 100 Hz (-30 dB); +3 dB bei 10 kHz (-30 dB)

Klirrfactor. 0.05% bei 1 kHz, 1 W

Frequenzgang 20-20.000 Hz, ±3 dB

Signal-Rauschabstand. ≥ 82 dB

Stereokanal Trennung (1 kHz) 245 dB

Signalübersprechung (1 kHz) -65 dB

Eingänge

Lineare Eingänge 250 mV bei 47 kΩ

6 CH (nur FR 755) .250 mV bei 47k

Front AV (nur FR 755) 250 mV bei 22 kΩ

Ausgange

Stromanschluß (geschaltet) ..... total max. 100 W

Lineare Ausgänge 250 mV bei 1 kΩ

Subwoofer pre-out (nur FR 755) .0,8 V bei 1 kΩ

Surround pre-out (nur FR 735, MX 735) .0,8 V bei 1 kΩ

Center pre-out. 0,8 V bei 1 kΩ

Kopflorer 8-600 (3 V e.m.f., 120 )

Lautsprecher. 6

Surround Laufsprecher (nur FR 735)............ ≥ 3

Radioteil

Frequenzbereich

FM. 87,5-108,0 MHz

MW. 531-1602 kHz

LW. 153-279 kHz

Sensitivität

Stereo FM 41 dBf

Mono FM. 15 dBf

Klirrfaktor

Stereo FM 0.3%

Mono FM. 0,85%

Frequenzgang. 63-12.500 Hz ±1 dB

Signal-Rauschabstand

Stereo FM. 55 dB

Mono FM. 60 dB

Kanaltrennung 35 dB bei 1 kHz

Lautsprecher (nur bei MX 735 mitgeliefert)

Änderungen vorbehalten.

Vordere Laatsprecher

Impedanz 6Ω

Frequenzgang. 40-20.000 Hz

Nennbelastbarkeit. 50 W

Musikbelastbarkeit 100 W

Sensitivität 89 dB

Lautsprecher. 1 × 514 Woofers, 1 × 2 Tweeter

Passive radiator 1× 612^ Woofer

Abmessungen, h × b × t. 421 × 219 × 191 mm

Gewicht approx. 2,5 kg

Rückwärte Laatsprecher

Impedanz 3Ω

Frequenzgang. 100-20.000 Hz

Leistungsaufnahmekapazität 25 W

Leistungsaufnahmekapazität - Spitze. 50 W

Sensitivität 89 dB

Lautsprecher 1× 4^ Breitband

Passive radiator 1× 612^ Woofer

Ubergangsfrequency 4500 Hz

Abmessungen, h × b × t. 179 × 181 × 92 mm

Gewicht ca. 0,7 kg jeder

Center Laufsprecher

Impedanz 6Ω

Frequenzgang. 75-20.000 Hz

Leistungsaufnahmekapazität 50 W

Leistungsaufnahmekapazität - Spitze. 100 W

Sensitivität 89 dB

Lautsprecher. 2 × 4 Woofers, 1 × 2 Tweeter

Ubergangsfrequency 4500 Hz

Abmessungen, h × b × t. 131 × 435 × 122 mm

Gewicht ca. 1,6 kg

WARNING

Versuchen Sie unter keinen Umständen das Gerät selbst zu reparieren, da die Garantie dadurch ihre Gültigkeit verliert. Versuchen Sie nicht das Gerät zu öffnen, da Sie hiermit einen elektrischen Schlag riskieren.

Wenn ein Fehler auftritt, prüfen Sie zuerst die nachstehenden Hinweise bevor Sie das Gerät zur Reparatur bringen.

Wenn Sie ein Problem betrz dieser Hinweise nicht lösen können, wenden Sie sich an ihren Fachhändler oder eine Service-Stelle.

PROBLEM	MÖGLICHE ursache	LösUNG
Kein Ton	VOLUME ist nicht richtig eingestellt.	Stellen Sie VOLUME ein.
	Kopfhörer sind angeschlossen.	Stcken Sie die Kopfhörer ab.
	Das falsche Ausgangsgerät ist gewählt.	Drehen Sie SOURCE SELECTOR, um das richtige Ausgangsgerät zu wahren.
Kein Ton auf der linken oder rechten Seite	Ein Laatsprecher ist falsch angeschlossen.	Schließen Sie den Laatsprecher korrekt an.
	Ein Laatsprecherkabel ist beschädigt.	Ersetzen Sie das Kabel.
	Lautstärkebalance im Receivermenü ist falsch eingestellt.	Stellen Sie VOL FR-L und VOL FR-R im Receivermenü ein.
Schlechter Ton oder kein Ton beim Center- oder den Surround Laatsprechem	SURROUND Modus ist nicht eingeschaltet.	Drücken Sie SURROUND ON/OFF, um den Surround Sound einschalten.
	Surround- und/oder Center Laatsprecher sind nicht (richtig) angeschlossen.	Schließen Sie die Laatsprecher korrekt an.
	Surround- und/oder Center Laatsprecher sind im Menu LS SETUP ausgeschelt.	Stellen Sie den gegenwärtigen Laatsprecher auf YES.
	Ein Laatsprecherkabel ist beschädigt.	Ersetzen Sie das Kabel.
Schlechter Baßklang	Laatsprecher sind nicht phasengleich.	Schließen Sie die farbigen (oder markierten) Adern an die farbigen Klemmen und die schwarzen (oder unmarkierten) Adern an die schwarzen Klemmen an.
Schlechter Klang	Schlecht passende Einstellung für die vorhandene Art der Musik oder des Klanges.	Korrigieren Sie die Klangeinstellungen am Receiver.
Der Grad des Surround Klanges ist zu niedrig oder zu hoch	Der Grad des Surround Sounds ist nicht richtig eingestellt.	Stellen Sie den Grad des Surround Sounds am Receiver ein.
Der Grad des Center Klanges ist zu niedrig oder zu hoch	Der Grad des Center Klanges ist nicht richtig eingestellt.	Stellen Sie den Grad des Surround Sounds am Receiver ein.
Nur der Center Laut- sprecher wird in Dolby Surround Pro Logic gehört	Ein Monosignal wird reproduziert.	Wahlen Sie ein andes Ausgangsgerät oder schalten Sie den Surround Sound aus.
Schlechter Radio- empfang, automatisches Programmieren Funktioniert nicht einwandfrei	Receiver oder die Antenne ist nahe einer Strahlungsquelle wie TV, CD-Spieler, CD-Rekorder, DVD-Spieler, etc. positioniert.	Ändern Sie die Position des störenden Gerätes oder versuchen Sie, es auszuschalten.

Algemene informatie

Bedieningsknoppen 85

Afstandsbediening

Automatisch programmeren

Gewicht (FR 735, MX 735) .8,6 kg

Gewicht (FR 755) 9,4 kg

Versterkergedeelte (0,7%) THD, 6 ,1kHz

Totale harmonische verrorming

Stereo FM .0.3%

Mono FM. 0,85%

Frequentiebereik .63-12 500 Hz ±1 dB

Gewicht . circa 2,5 kg

Achterluidsprekers

Impedantie 3Ω

Frequentiebereik. 100-20 000 Hz

Gewicht . circa 1,6 kg

WAARSCHUWING
