Produkttyp	Wasserdichtes Gehäuse für Kameras
Marke	Canon
Modell	WP-DC37
Gehäusematerial	Polycarbonat
Abmessungen (L × B × H)	126,3 × 77,9 × 60,8 mm
Gewicht (mit Diffusorplatte)	ca. 220 g
Volumen	ca. 330 cm³
Maximale Einsatztiefe	40 m (130 Fuß)
Schutzklasse	IPX8 (gemäß IEC/JIS)
Dichtungstyp	O-Ring (Pressdichtung)
Betriebstemperatur	0 bis 40 °C
Lieferumfang	Wasserdichtes Gehäuse, Handschlaufe, Diffusorplatte, Silikonfett, Bedienungsanleitung
Befestigung	Handschlaufe, Stativgewinde
Externe Bedienelemente	Auslöser, Zoomhebel, EIN/AUS-Taste, Moduswahl, Verriegelungsknopf, Rasthebel, Wiedergabetasten, Makro, Blitz
Verfügbare Aufnahmemodi	Auto, Unterwasser, Strand, Schnee
Nutzungseinschränkungen	Keine Belichtungskorrektur, kein Selbstauslöser, keine Videowiedergabe, kein Bildlöschen
Wartung	Reinigung mit Süßwasser, Abtrocknen, Schmieren der Dichtung
Dichtungswechsel	Einmal jährlich empfohlen (Kontaktieren Sie den Canon-Kundendienst)
Sicherheitshinweise	Nicht als Schwimmhilfe verwenden, hohe Temperaturen vermeiden, nicht zerlegen, Dichtung nicht beschädigen
Herstellungsland	Nicht angegeben

Häufig gestellte Fragen - WP-DC37 CANON

Wie groß ist die maximale Einsatztiefe dieses wasserdichten Gehäuses?

Das wasserdichte Gehäuse Canon WP-DC37 ist für den Einsatz bis zu einer Tiefe von 40 Metern (130 Fuß) gemäß IPX8 ausgelegt.

Wie installiere ich die Kamera im Gehäuse?

Stellen Sie sicher, dass Akku und Speicherkarte in der Kamera eingelegt sind. Öffnen Sie das Gehäuse, setzen Sie die Kamera vorsichtig in die Aufnahme ein, ohne das Objektivfenster zu berühren. Schließen Sie den Deckel und verriegeln Sie ihn. Vergessen Sie nicht, die Dichtung regelmäßig zu schmieren.

Wie pflege ich die Dichtung?

Reinigen Sie nach jedem Gebrauch die Dichtungsnut mit einem Wattestäbchen, um Fremdkörper zu entfernen. Tragen Sie eine dünne Schicht des mitgelieferten Silikonfetts auf die gesamte Dichtungsoberfläche auf. Ersetzen Sie die Dichtung einmal jährlich, um die Wasserdichtigkeit zu gewährleisten.

Welche Aufnahmemodi stehen mit dem Gehäuse zur Verfügung?

Sobald die Kamera im Gehäuse installiert ist, können Sie die Modi Auto, Unterwasser, Strand und Schnee verwenden. Der Unterwassermodus wird durch alleiniges Drücken der EIN/AUS-Taste aktiviert; für die Modi Strand und Schnee halten Sie die entsprechende Taste gedrückt, während Sie EIN/AUS betätigen.

Kann ich den Kamerablitz mit dem Gehäuse verwenden?

Ja, aber Sie müssen die mitgelieferte Diffusorplatte installieren, um das Blitzlicht richtig zu streuen. Achten Sie darauf, die Platte nicht zu zerkratzen, da dies die Blitzleistung beeinträchtigen könnte.

Was tun bei Wassereintritt im Gehäuse?

Wenn Sie einen Wassereintritt feststellen, schalten Sie die Kamera sofort aus, um Kurzschluss oder Brand zu vermeiden. Wischen Sie das Innere des Gehäuses und die Kamera mit einem weichen, trockenen Tuch ab und kontaktieren Sie dann den Canon-Kundendienst.

Wie reinige ich das Gehäuse nach einem Einsatz im Meer?

Nach einem Einsatz im Meer spülen Sie das Gehäuse gründlich mit Süßwasser, um Salzablagerungen zu entfernen. Sie können es mehrere Stunden in sauberes Wasser legen. Anschließend trocknen Sie es vollständig mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals Wasser im Inneren des Gehäuses.

Ist es möglich, die Dichtung zu ersetzen?

Ja, es wird empfohlen, die Dichtung einmal jährlich zu ersetzen, um die Dichtungsleistung zu erhalten. Für den Austausch kontaktieren Sie den Canon-Kundendienst.

Welche Sicherheitsvorkehrungen sind bei diesem wasserdichten Gehäuse zu beachten?

Verwenden Sie das Gehäuse nicht als Schwimmhilfe, setzen Sie es keinen Temperaturen über 40 °C aus, zerlegen oder modifizieren Sie es nicht und vermeiden Sie Stürze. Überprüfen Sie vor jedem Gebrauch die Wasserdichtigkeit, indem Sie es 3 Minuten in 15 cm Tiefe eintauchen.

Kann ich alle Kamerafunktionen im Gehäuse nutzen?

Nein, einige Funktionen sind eingeschränkt. Beispielsweise sind Belichtungskorrektur, Selbstauslöser, Videowiedergabe und Bildlöschen nicht verfügbar. Funktionen, die die Tasten FUNC, DISP. und MENU erfordern, sind ebenfalls nicht zugänglich.

BEDIENUNGSANLEITUNG WP-DC37 CANON

Lesen Sie sich dieses Handbuch gut durch, bevor Sie das Unterwassergehäuse verwenden.

Bewahren Sie dieses Handbuch zur späteren Verwendung sicher auf.

Überprüfen des Lieferumfangs

Überprüfen Sie, ob die folgenden Teile im Lieferumfang des Unterwassergehäuses enthalten sind. Wenden Sie sich an den Händler, von dem Sie das Unterwassergehäuse erworben haben, falls etwas fehlen sollte.

Unterwassergehäuse, Handschlaufe, Streuscheibe, Silikon-Paste für Dichtungsring, Benutzerhandbuch (dieses Handbuch)

Bitte zuerst lesen

Stellen Sie vor dem Gebrauch des Unterwassergehäuses sicher, dass es ordnungsgemäß funktioniert und kein Leck hat. Zur Prüfung auf Lecks schließen Sie das Unterwassergehäuse, bevor Sie die Kamera einsetzen, und halten es etwa drei Minuten lang in einer Tiefe von ca. 15 cm unter Wasser. Falls es eine undichte Stelle aufweist, wenden Sie sich an den Canon-Kundendienst.

Haftungsausschluss

Dieses Handbuch darf ohne die Genehmigung von Canon weder ganz noch teilweise nachgedruckt, übertragen oder in Informationssystemen gespeichert werden.

Canon behält sich das Recht vor, den Inhalt dieses

Handbuchs jederzeit ohne Vorankündigung zu ändern.

Die in diesem Handbuch verwendeten Abbildungen können sich vom tatsächlichen Gerät unterscheiden.

Canon Inc., dessen Tochtergesellschaften und angegliederte Unternehmen sowie die Distributoren des Unterwassergehäuses haften nicht für Schäden, die durch die falsche Verwendung des Gehäuses entstehen.

Bitte lesen Sie ebenfalls das mit Ihrer Kamera gelieferte Kamera-Benutzerhandbuch sorgfältig durch.

Zu beachtende Punkte – Hinweise zur optimalen Nutzung des Unterwassergehäuses.

Die verschiedenen Arten der für die Kamera geeigneten Speicherkarten werden in diesem Benutzerhandbuch einheitlich als Speicherkarten bezeichnet.

Sicherheitsvorkehrungen

Lesen Sie die im Folgenden beschriebenen

Sicherheitsvorkehrungen vor der Verwendung des

Unterwassergehäuses gut durch. Achten Sie stets darauf, dass das Unterwassergehäuse ordnungsgemäß verwendet wird.

Die auf den folgenden Seiten erläuterten

Sicherheitsvorkehrungen sollen verhindern, dass Sie selbst oder andere Personen zu Schaden kommen oder Schäden am Gerät entstehen.

Warnhinweis

Weist auf die Möglichkeit von schweren

Verletzungen oder Tod hin.

Vorsicht

Weist auf die Möglichkeit von

Verletzungen hin.

Vorsicht

Weist auf die Möglichkeit von Schäden

an Unterwassergehäuse und Kamera

Warnhinweis

Denken Sie daran, die Kamera nach dem Gebrauch des Unterwassergehäuses aus dem Gehäuse herauszunehmen.

Wenn die Kamera im Unterwassergehäuse verbleibt und direkter Sonneneinstrahlung oder hohen Temperaturen ausgesetzt wird, kann sich ein Brand entwickeln oder das Gehäuse bersten.

Verwenden Sie das Unterwassergehäuse nicht anstelle eines Auftriebskörpers (z. B. Schwimmgürtel).

Vorsicht

Schalten Sie die Kamera sofort aus, falls das Unterwassergehäuse Lecks aufweist.

Lecks könnten Feuer oder einen elektrischen Schlag zur Folge haben. Wischen Sie das Innere des Unterwassergehäuses und die Kamera gründlich trocken, und wenden Sie sich an den Canon-Kundendienst.

Vorsicht

Achten Sie auf die Bildung von Kondenswasser.

Ein schneller Wechsel des Unterwassergehäuses zwischen hohen und niedrigen Temperaturen kann Kondensation (Wassertropfen) auf seinen Innenflächen verursachen. Falls dies geschieht, stellen Sie die Verwendung der Kamera ein, da Kondensation zu Fehlfunktionen führen kann. Entnehmen Sie die Kamera, und wischen Sie die Kondensationsfeuchtigkeit mit einem weichen, trockenen Tuch von Gehäuse und Kamera ab, bis diese vollständig trocken sind.

Vergewissern Sie sich, dass die Handschlaufe von der Kamera entfernt ist, bevor Sie sie in das Gehäuse einsetzen. Betätigen Sie die Tasten und den Hebel des Gehäuses unter Wasser nicht mit Gewalt.

Spritzen Sie den Dichtungsring nicht mit Leitungswasser ab.

Beschädigen Sie den Dichtungsring nicht, und sorgen Sie dafür, dass sich kein Schmutz zwischen Dichtungsring und Gehäuse ansammeln kann.

Zerlegen oder verändern Sie das Unterwassergehäuse nicht.

Hierdurch konnten Lecks verursacht werden.

Verwenden oder lagern Sie das Unterwassergehäuse nach Möglichkeit nicht in folgenden Umgebungen.

Wassertiefen von mehr als 40 Meter.

Umgebungen mit Temperaturen über 40°C

Bewahren Sie das

Unterwassergehäuse nach

Möglichkeit nicht in folgenden

Umgebungen auf.

Umgebungen mit starker Sonneneinstrahlung.

Feuchte oder staubige Umgebungen.

In der Nähe von chemischen Substanzen wie Naphthalin oder Insektiziden.

Werfen Sie das Unterwassergehäuse nicht, und setzen Sie es nicht fallen.

Dies konnte ein Verbiegen des Gehäuses und Fehlfunktionen zur Folge haben.

Verwenden Sie nur die beiliegende Silikon-Paste.

Die Verwendung anderer Dichtungsmittel kann die Dichtheit des Unterwassergehäuses beeinträchtigen.

Dichtungsring

Fremdkörper auf dem Dichtungsring können das Eindringen von Wasser verursachen. Ein einziges Haar oder Sandkorn in der Dichtung kann Lecks verursachen.

Falls die Dichtung beschädigt oder rissig ist, stellen Sie die Benutzung des Gehäuses sofort ein und wenden Sie sich an den Canon-Kundendienst.

Lagern Sie das Unterwassergehäuse sorgsam in geöffnetem Zustand, um eine Verformung des Dichtungsrings zu vermeiden und seine Wasserdichtfähigkeit aufrechtzuerhalten.

Schützen Sie die Dichtung während der Lagerung vor Staub und Kratzern.

Damit das Unterwassergehäuse auch wasserdicht bleibt, sollten Sie den Dichtungsring einmal pro Jahr auswechseln.

Wenden Sie sich an Ihren Canon-Kundendienst, um Ersatz-Dichtungsringe zu erhalten.

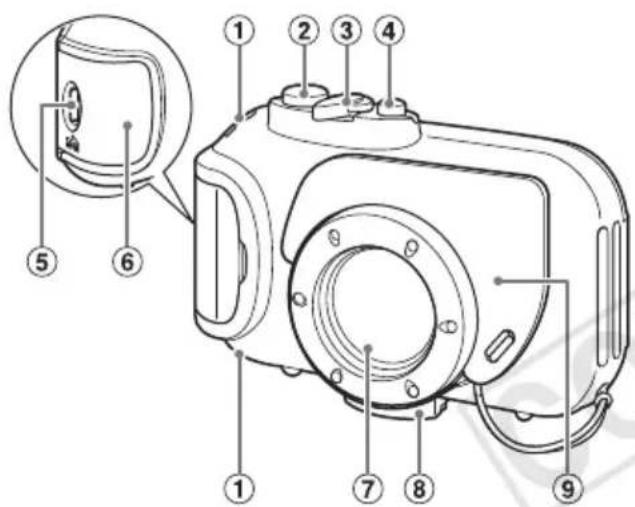

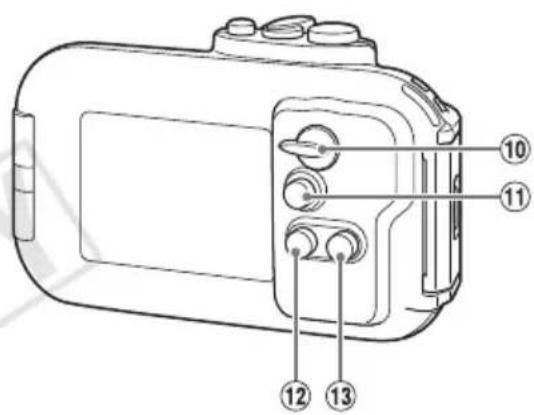

■ Überblick über die Komponenten

① Riemenbefestigung ② Auslöser ③ Zoom-Hebel ④ Taste ON/OFF ⑤ Entriegelungstaste ⑥ Verriegelung ⑦ Objektivfenster ⑧ Stativgewinde Streuscheibe

Modus-Schalter Taste (Wiedergabe) Taste (Makro)/ (Unendlich)/ Taste (Blitz)/

Vorbereitungen

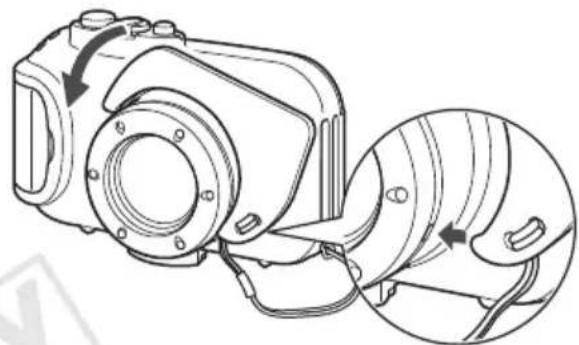

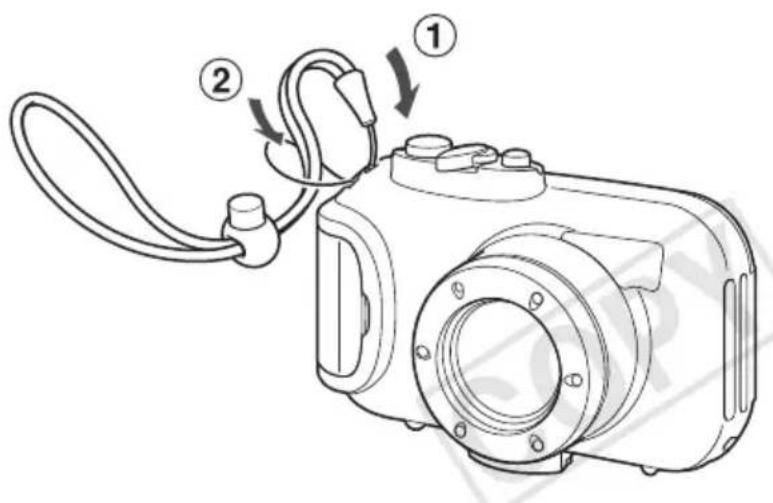

1 Bringen Sie die Schlaufe an.

Befestigen Sie nicht die Schlaufe der Kamera am Unterwassergehäuse.

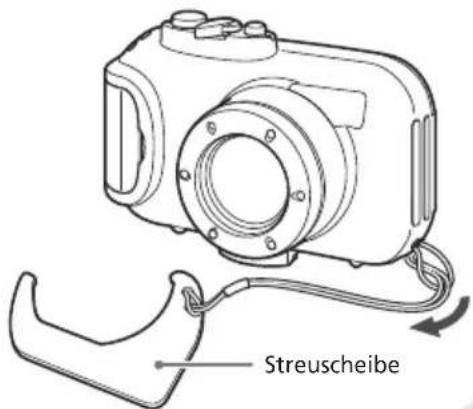

2 Bringen Sie die Streuscheibe an.

Vermeiden Sie Kratzer auf der Oberfläche der Streuscheibe, da dies die gleichmäßige Streuung des Blitzlichts verringert.

Die Effektivität der Streuscheibe wird beeinträchtigt, wenn sich das Motiv zu nah an der Kamera befindet.

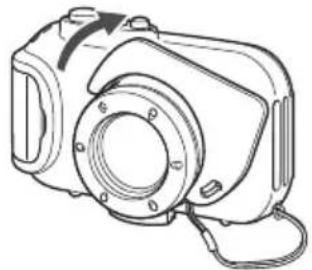

Abnehmen der Streuscheibe

Heben Sie die Streuscheibe wie abgebildet an, und entfernen Sie sie.

②

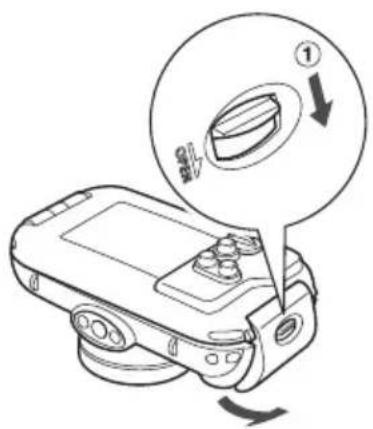

3 Lösen Sie die Verriegelung, um das Gehäuse zu öffnen.

Falls Sie eine handelsübliche Antibeschlaglösung verwenden, tragen Sie sie mit einem weichen, trockenen Tuch nur auf die Innenseite des Objektivensters auf. Sollte die Antibeschlaglösung versehentlich mit anderen Teilen in Kontakt kommen, wischen Sie sie sofort mit einem weichen, trockenen Tuch ab, da sonst Schäden am Unterwassergehäuse verursacht werden können.

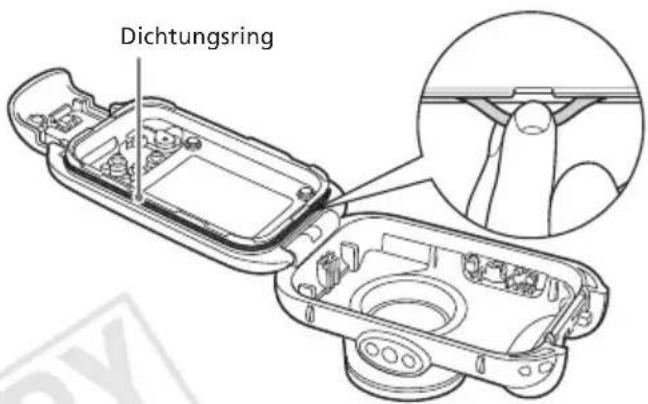

4 Tragen Sie Silikon-Paste auf den Dichtungsring auf.

1. Entfernen Sie den Dichtungsring, wie in der Abbildung gezeigt. Drücken Sie nicht mit den Fingernägeln hinein und ziehen Sie nicht gewaltsam am Dichtungsring.
2. Entfernen Sie Ablagerungen mit einem Wattestäbchen aus der Nut.
3. Geben Sie etwas (einen Tropfen) Silikon-Paste auf Ihre Fingerspitze und überziehen Sie die gesamte Oberfläche des Dichtungsrings gleichmäßig mit der Paste.
4. Setzen Sie den Dichtungsring wieder ordnungsgemäß in die Nut ein. Achten Sie darauf, dass er nicht verdreht wird.

Vorbereiten der Kamera

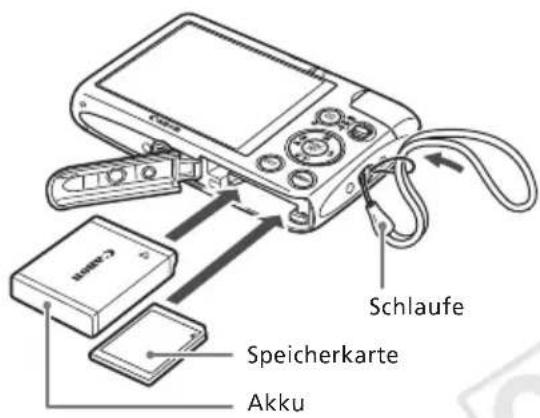

5 Nehmen Sie die Schlaufe ab und stellen Sie sicher, dass sich der Akku und eine Speicherkarte in der Kamera befinden.

Informationen zum richtigen Akku und zum Einsetzen von Akku und Speicherkarte finden Sie im Kamera-Benutzerhandbuch.

Verwenden Sie einen ausreichend geladenen Akku.

Überprüfen Sie die geschätzte Kapazität Ihrer Speicherkarte und vergewissern Sie sich, dass genügend Speicherplatz für die Aufnahme Ihrer Bilder vorhanden ist.

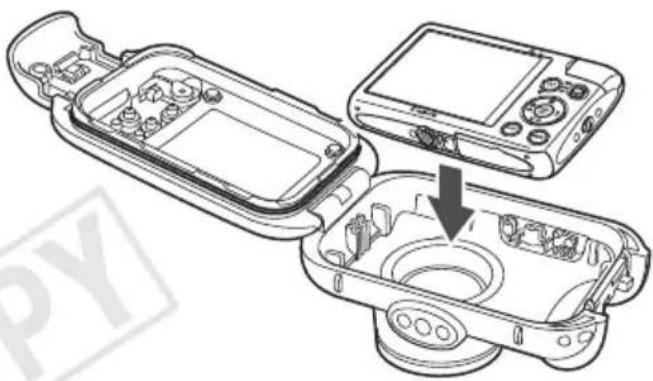

Einsetzen der Kamera in das Gehäuse

6 Setzen Sie die Kamera in das Unterwassergehäuse ein.

Wählen Sie einen Ort fern der salzigen Meerluft. Halten Sie das Objektifenster sauber, indem Sie es behutsam mit einem trockenen Tuch abwischen.

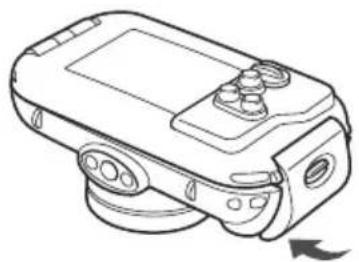

7 Schließen Sie das Gehäuse.

Vergewissern Sie sich, dass der Dichtungsring frei von Fremdkörpern ist.

Stellen Sie sicher, dass die Verriegelung richtig geschlossen ist.

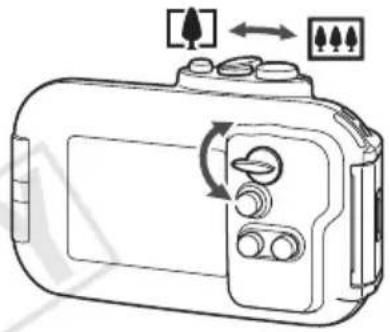

8 Drehen Sie den Modus-Schalter in Pfeilrichtung, um den Modus-Schalter der Kamera zu bedienen.

Verwendung der Kamera

Anleitungen zur Verwendung der Kamera finden Sie im Kamera-Benutzerhandbuch.

Wenn sich die Kamera im Gehäuse befindet, stehen folgende Aufnahmemodi zur Verfügung:

: (Unterwasser)/Strand)/ (Schnee)

Standard

Wenn sich die Kamera im Gehäuse befindet, stehen folgende Wiedergabemodi zur Verfügung:

Wechseln zwischen Bildern mit den Tasten

Wechseln zwischen Übersichtsanzeige und

Einzelbildanzeige mit dem Zoom-Regler

Wenn sich die Kamera im Gehäuse befindet, gelten folgende Einschränkungen:

Aufgenommene Bilder können nicht gelöscht werden. Stellen Sie sicher, dass ihre Speicherkarte über ausreichende Kapazitäten verfügt.

Folgende Funktionen stehen nicht zur Verfügung:

Belichtungskorrektur

Selbstauslöser

Filmwiedergabe

Funktionen, die (M), DISP. und MENU

verwenden, stehen nicht zur Verfügung.

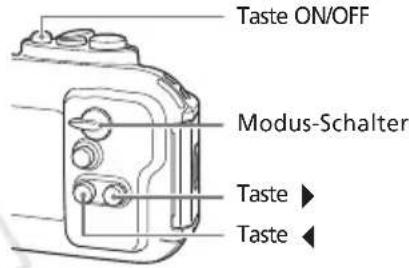

Auswählen eines Aufnahmemodus in

Wenn der Modus-Schalter auf gestellt ist, hängen die verfügbaren Aufnahmemodi davon ab, wie Sie die Kamera einschalten.

(Unterwasser) Drücken Sie nur die Taste ON/OFF.

(Strand) Drücken Sie die Taste

Sie sie gedrückt, und drücken Sie die Taste ON/OFF

(Schnee) Halten Sie die Taste gedrückt.

Halten Sie sie gedrückt und drücken Sie die Taste ON/OFF.

Nachdem die Kamera eingeschaltet ist, können Sie nicht in einen anderen Aufnahmemodus wechseln. Um zu einem anderen Modus zu wechseln, müssen Sie die Kamera zuerst ausschalten und dann wieder so einschalten, wie für den gewünschten Aufnahmemodus beschrieben.

Wenn Sie den Fokussierbereich oder die Blitzeinstellungen ändern möchten, drücken Sie die Tasten , um eine Option zu wählen, und tippen Sie dann den Auslöser an.

Herausnehmen der Kamera

1 Wischen Sie das Gehäuse gründlich trocken.

Säubern Sie das Gehäuse von Schmutz, Sand, Haaren und anderen Fremdkörpern, und waschen Sie es unter klarem, fließendem Wasser ab, um Salzablagerungen zu entfernen.

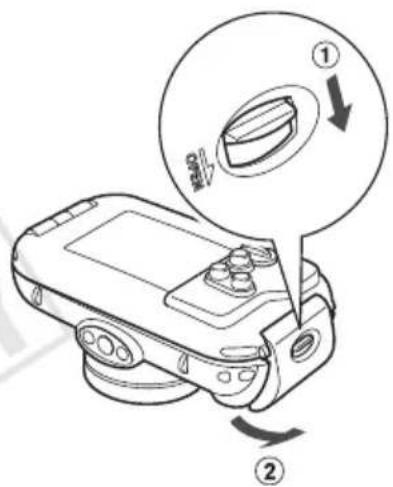

2 Öffnen Sie das Gehäuse, und entnehmen Sie die Kamera.

Pflege und Wartung

Befolgen Sie nachstehende Anweisungen nach der Verwendung des Unterwassergehäuses.

1 Schließen Sie das Gehäuse.

Waschen Sie das Innere des Unterwassergehäuses nicht mit Wasser aus. Wischen Sie es mit einem weichen, trockenen Tuch ab.

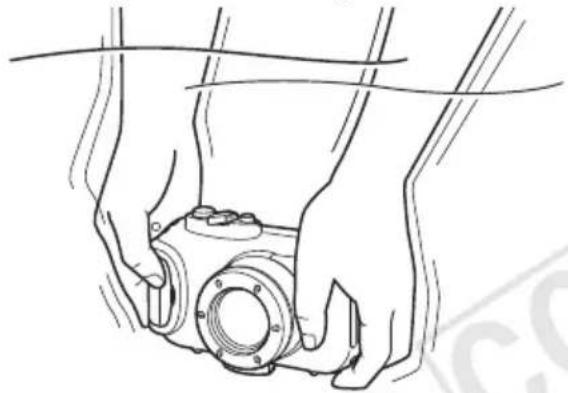

2 Waschen Sie das Gehäuse gründlich mit klarem Wasser ab, und trocknen Sie es danach sorgfältig mit einem weichen, trockenen Tuch.

Besonders nach der Verwendung in Meerwasser ist mehrstündiges Einweichen des geschlossenen Unterwassergehäuses in sauberem Wasser zu empfehlen, um Salzablagerungen zu entfernen.

Technische Daten

Wasserdichtigkeit: Entspricht dem Schutzgrad IPX8 nach IEC/JIS für den Einsatz bis zu einer Tiefe von 40 m.

Wasserabdichtung: Dichtungsring (eingepresster O-Ring).

Gehäusematerial: Polykarbonat.

Betriebstemperaturen der Kamera: 0 bis 40 °C.

Abmessungen: 126,3 × 77,9 × 60,8 mm (ohne vorstehende Teile).

Volumen: ca. 330 cm³.

Gewicht: ca. 220 g.

(nur Unterwassergehäuse*)

*Einschließlich Streuscheibe.

Alle hier angegebenen Daten basieren auf den Teststandards von Canon.

Änderungen am Aussehen und an den Spezifikationen des Produkts können jederzeit ohne vorherige Benachrichtigung vorgenommen werden.

Schnelles Bewegen des wasserdichten Gehäuses aus einer Zone mit hoher Temperatur in eine Zone mit niedriger Temperatur oder umgekehrt kann zur Bildung von Kondenswasser (Wassertropfen) auf den Innenflächen führen. In einem solchen Fall sollten Sie die Kamera nicht benutzen, da Kondensation zu Fehlfunktionen führen kann. Nehmen Sie die Kamera heraus und trocknen Sie das Gehäuse und die Kamera vorsichtig mit einem trockenen Tuch.

Setzen Sie die Kamera nicht mit befestigtem Riemen ein.

Die Pumpe nicht unter Wasser betätigen, wenn der Netzstecker oder die Verlängerungsleitung beschädigt ist.

Keine Flüssigkeiten auf die wasserdichte Dichtung spritzen.

Beschädigungen der wasserdichten Dichtung sowie Einkerbungen zwischen der wasserdichten Dichtung und dem Gehäuse vermeiden.

Dichtung und Gehäuse.
